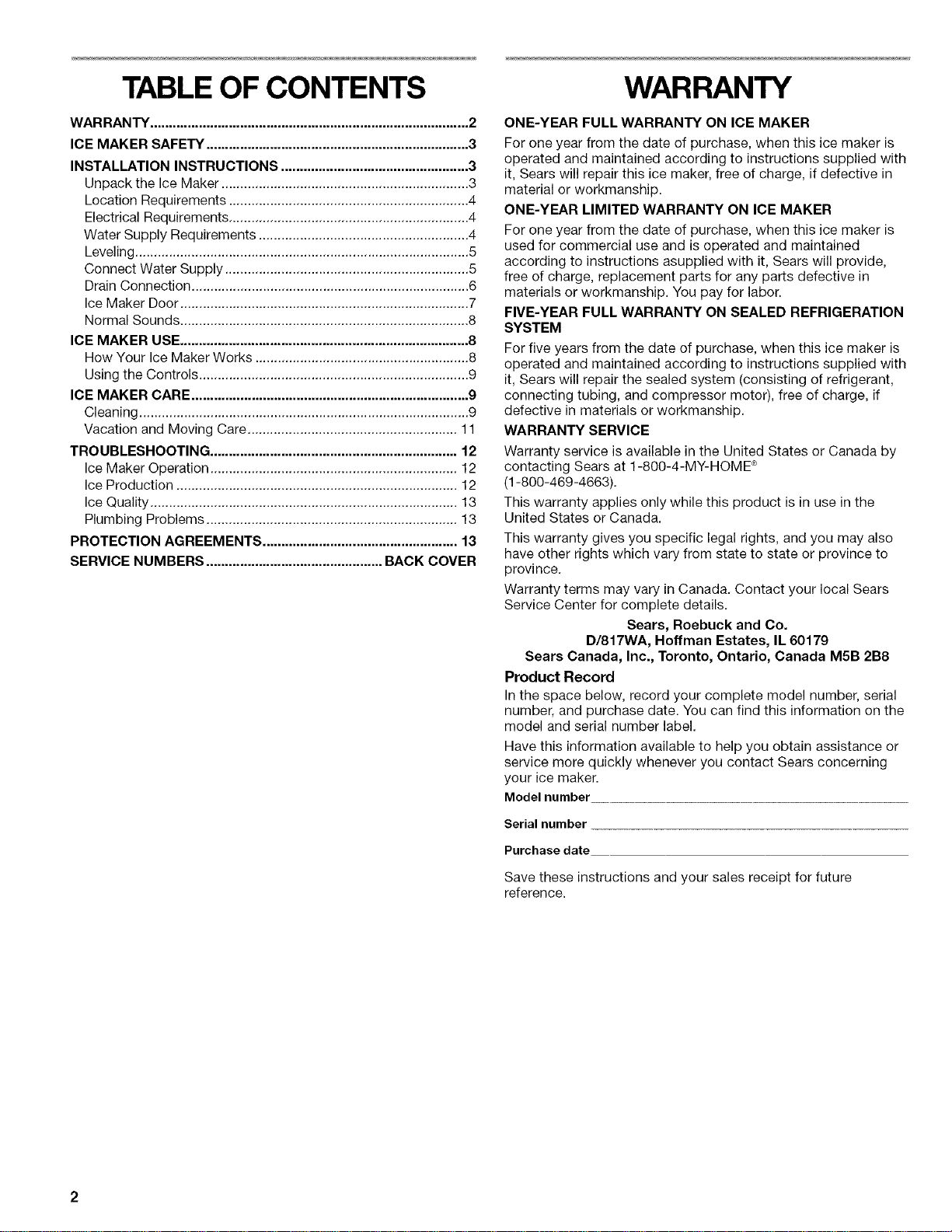

TABLEOF CONTENTS

WARRANTY ..................................................................................... 2

ICE MAKER SAFETY ...................................................................... 3

INSTALLATION INSTRUCTIONS .................................................. 3

Unpack the Ice Maker .................................................................. 3

Location Requirements ................................................................ 4

Electrical Requirements ................................................................ 4

Water Supply Requirements ........................................................ 4

Leveling ......................................................................................... 5

Connect Water Supply ................................................................. 5

Drain Connection .......................................................................... 6

Ice Maker Door ............................................................................. 7

Normal Sounds ............................................................................. 8

ICE MAKER USE ............................................................................. 8

How Your Ice Maker Works ......................................................... 8

Using the Controls ........................................................................ 9

ICE MAKER CARE .......................................................................... 9

Cleaning ........................................................................................ 9

Vacation and Moving Care ........................................................ 11

TROUBLESHOOTING .................................................................. 12

Ice Maker Operation .................................................................. 12

Ice Production ........................................................................... 12

Ice Quality .................................................................................. 13

Plumbing Problems ................................................................... 13

PROTECTION AGREEMENTS .................................................... 13

SERVICE NUMBERS ............................................... BACK COVER

WARRANTY

ONE-YEAR FULL WARRANTY ON ICE MAKER

For one year from the date of purchase, when this ice maker is

operated and maintained according to instructions supplied with

it, Sears will repair this ice maker, free of charge, if defective in

material or workmanship.

ONE-YEAR LIMITED WARRANTY ON ICE MAKER

For one year from the date of purchase, when this ice maker is

used for commercial use and is operated and maintained

according to instructions asupplied with it, Sears will provide,

free of charge, replacement parts for any parts defective in

materials or workmanship. You pay for labor.

FIVE-YEAR FULL WARRANTY ON SEALED REFRIGERATION

SYSTEM

For five years from the date of purchase, when this ice maker is

operated and maintained according to instructions supplied with

it, Sears will repair the sealed system (consisting of refrigerant,

connecting tubing, and compressor motor), free of charge, if

defective in materials or workmanship.

WARRANTY SERVICE

Warranty service is available in the United States or Canada by

contacting Sears at 1-800-4-MY-HOME ®

(1-800-469-4663).

This warranty applies only while this product is in use in the

United States or Canada.

This warranty gives you specific legal rights, and you may also

have other rights which vary from state to state or province to

province.

Warranty terms may vary in Canada. Contact your local Sears

Service Center for complete details.

Sears, Roebuck and Co.

D/817WA, Hoffman Estates, IL 60179

Sears Canada, Inc., Toronto, Ontario, Canada M5B 2B8

Product Record

In the space below, record your complete model number, serial

number, and purchase date. You can find this information on the

model and serial number label.

Have this information available to help you obtain assistance or

service more quickly whenever you contact Sears concerning

your ice maker.

Model number

Serial number

Purchase date

Save these instructions and your sales receipt for future

reference.

ICE MAKER SAFETY

Your safety and the safety of others are very important.

We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety

messages.

This is the safety alert symbol.

This symbol alerts you to potential hazards that can kill or hurt you and others.

All safety messages will follow the safety alert symbol and either the word "DANGER" or "WARNING."

These words mean:

You can be killed or seriously injured if you don't immediately

follow instructions.

You can be killed or seriously injured if you don't follow

instructions.

All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can

happen if the instructions are not followed.

IMPORTANT SAFETY INSTRUCTIONS

WARNING: To reduce the risk of fire, electric shock, or injury when using your ice maker, follow these basic

precautions:

• Plug into a grounded 3 prong outlet.

• Do not remove ground prong.

• Do not use an adapter.

• Do not use an extension cord.

• Disconnect power before cleaning.

• Disconnect power before servicing.

• Replace all parts and panels before operating.

• Use two or more people to move and install ice maker.

SAVE THESE INSTRUCTIONS

INSTALLATION INSTRUCTIONS

t£sssck ti_e _ce ake__

Excessive Weight Hazard

Use two or more people to move and install ice maker.

Failure to do so can result in back or other injury.

Removing Packaging Materials

Do not use sharp instruments, rubbing alcohol, flammable

fluids, or abrasive cleaners to remove tape or glue. Do not

use chlorine bleach on the stainless steel surfaces of the ice

maker. These products can damage the surface of your ice

maker.

Cleaning Before Use

After you remove all of the packaging materials, clean the inside

of your ice maker before using it. See the cleaning instructions in

the Ice Maker Care section.

Remove tape and glue from your ice maker before using.

• To remove any remaining tape or glue from the exterior of the

ice maker, rub the area briskly with your thumb. Tape or glue

residue can also be easily removed by rubbing a small

amount of liquid dish soap over the adhesive with your

fingers. Wipe with warm water and dry.

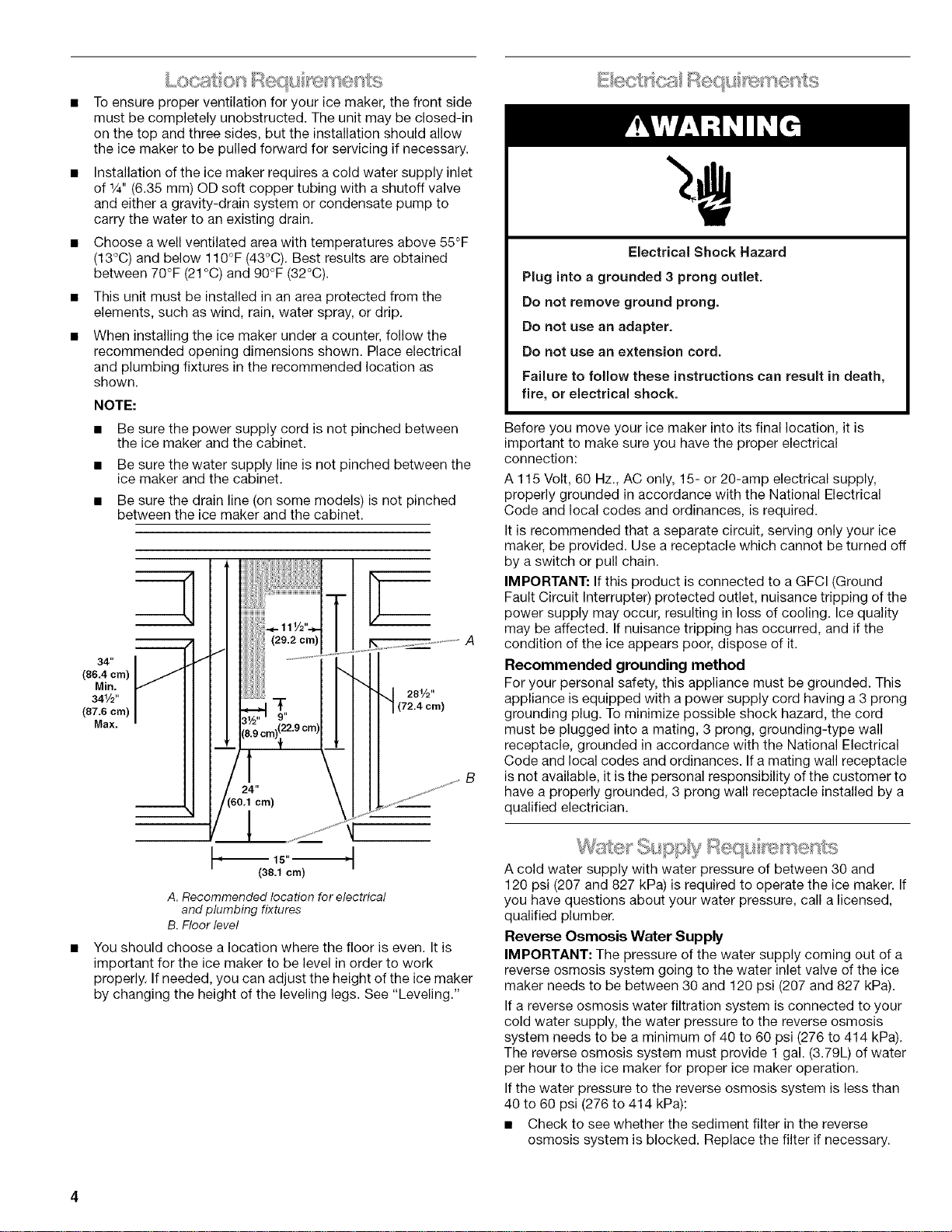

To ensure proper ventilation for your ice maker, the front side

must be completely unobstructed. The unit may be closed-in

on the top and three sides, but the installation should allow

the ice maker to be pulled forward for servicing if necessary.

Installation of the ice maker requires a cold water supply inlet

of 1/4"(6.35 mm) OD soft copper tubing with a shutoff valve

and either a gravity-drain system or condensate pump to

carry the water to an existing drain.

Choose a well ventilated area with temperatures above 55°F

(13°C) and below 110°F (43°C). Best results are obtained

between 70°F (21°C) and 90°F (32°C).

This unit must be installed in an area protected from the

elements, such as wind, rain, water spray, or drip.

When installing the ice maker under a counter, follow the

recommended opening dimensions shown. Place electrical

and plumbing fixtures in the recommended location as

shown.

NOTE:

• Be sure the power supply cord is not pinched between

the ice maker and the cabinet.

• Be sure the water supply line is not pinched between the

ice maker and the cabinet.

• Be sure the drain line (on some models) is not pinched

between the ice maker and the cabinet.

34"

(86.4 cm)

Min.

341/2"

(87.6 cm)

Max.

_1 I_

281/2"

(72.4 cm)

(38.1 cm)

A.Recommended location for electrical

andplumbing fixtures

B.Floor level

You should choose a location where the floor is even. It is

important for the ice maker to be level in order to work

properly. If needed, you can adjust the height of the ice maker

by changing the height of the leveling legs. See "Leveling."

Electrical Shock Hazard

Plug into a grounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can result in death,

fire, or electrical shock.

Before you move your ice maker into its final location, it is

important to make sure you have the proper electrical

connection:

A 115 Volt, 60 Hz., AC only, 15- or 20-amp electrical supply,

properly grounded in accordance with the National Electrical

Code and local codes and ordinances, is required.

It is recommended that a separate circuit, serving only your ice

maker, be provided. Use a receptacle which cannot be turned off

by a switch or pull chain.

IMPORTANT: If this product is connected to a GFCI (Ground

Fault Circuit Interrupter) protected outlet, nuisance tripping of the

power supply may occur, resulting in loss of cooling. Ice quality

may be affected. If nuisance tripping has occurred, and if the

condition of the ice appears poor, dispose of it.

Recommended grounding method

For your personal safety, this appliance must be grounded. This

appliance is equipped with a power supply cord having a 3 prong

grounding plug. To minimize possible shock hazard, the cord

must be plugged into a mating, 3 prong, grounding-type wall

receptacle, grounded in accordance with the National Electrical

Code and local codes and ordinances. If a mating wall receptacle

is not available, it is the personal responsibility of the customer to

have a properly grounded, 3 prong wall receptacle installed by a

qualified electrician.

A cold water supply with water pressure of between 30 and

120 psi (207 and 827 kPa) is required to operate the ice maker. If

you have questions about your water pressure, call a licensed,

qualified plumber.

Reverse Osmosis Water Supply

IMPORTANT: The pressure of the water supply coming out of a

reverse osmosis system going to the water inlet valve of the ice

maker needs to be between 30 and 120 psi (207 and 827 kPa).

If a reverse osmosis water filtration system is connected to your

cold water supply, the water pressure to the reverse osmosis

system needs to be a minimum of 40 to 60 psi (276 to 414 kPa).

The reverse osmosis system must provide 1 gal. (3.79L) of water

per hour to the ice maker for proper ice maker operation.

If the water pressure to the reverse osmosis system is less than

40 to 60 psi (276 to 414 kPa):

• Check to see whether the sediment filter in the reverse

osmosis system is blocked. Replace the filter if necessary.

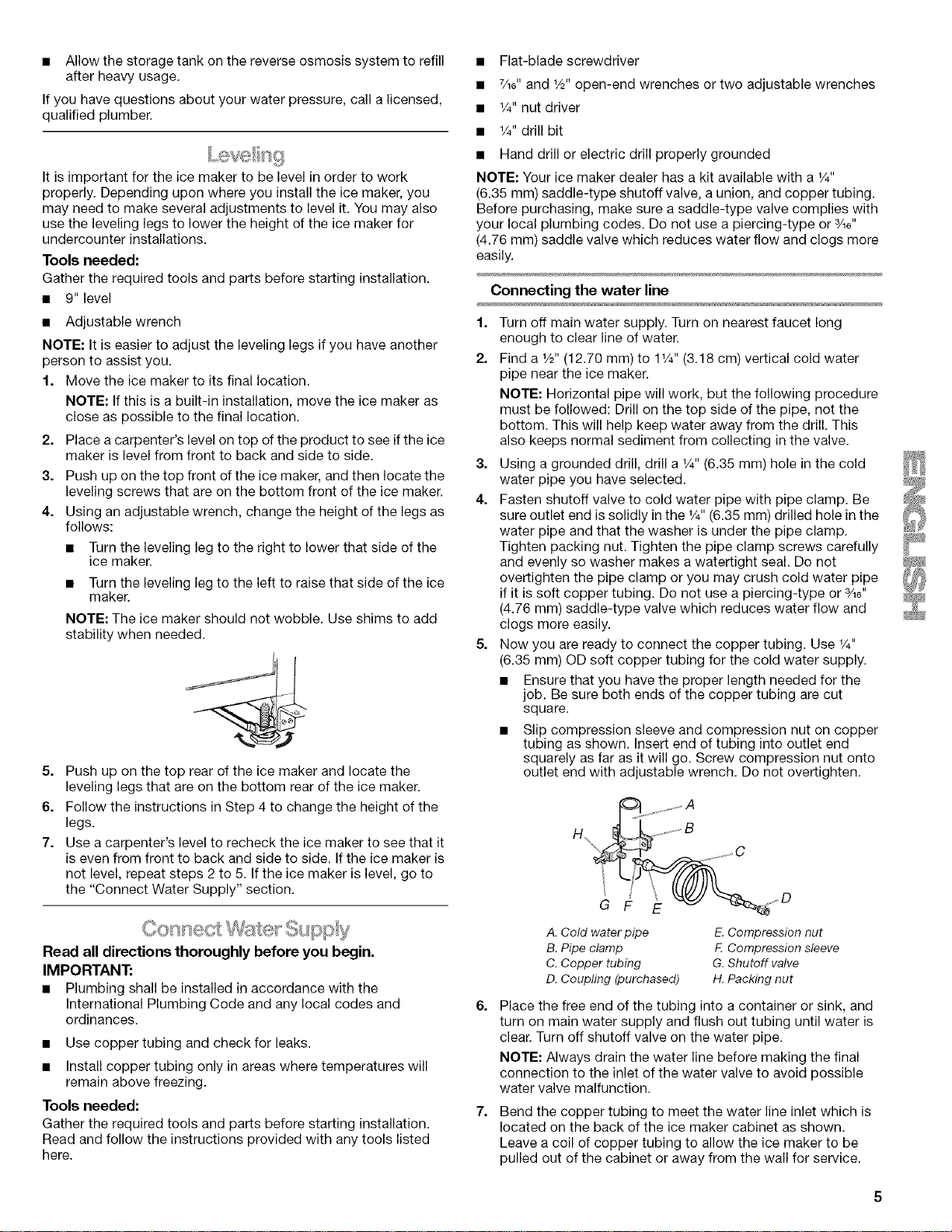

• Allowthestoragetankonthereverseosmosissystemtorefill

afterheavyusage.

Ifyouhavequestionsaboutyourwaterpressure,callalicensed,

qualifiedplumber.

Itisimportantfortheicemakertobelevelinordertowork

properly.Dependinguponwhereyouinstalltheicemaker,you

mayneedtomakeseveraladjustmentstolevelit.Youmayalso

usethelevelinglegstolowertheheightoftheicemakerfor

undercounterinstallations.

Tools needed:

Gather the required tools and parts before starting installation.

• 9" level

• Adjustable wrench

NOTE: It is easier to adjust the leveling legs if you have another

person to assist you.

1. Move the ice maker to its final location.

NOTE: If this is a built-in installation, move the ice maker as

close as possible to the final location.

2. Place a carpenter's level on top of the product to see if the ice

maker is level from front to back and side to side.

3. Push up on the top front of the ice maker, and then locate the

leveling screws that are on the bottom front of the ice maker.

4. Using an adjustable wrench, change the height of the legs as

follows:

• Turn the leveling leg to the right to lower that side of the

ice maker.

• Turn the leveling leg to the left to raise that side of the ice

maker.

NOTE: The ice maker should not wobble. Use shims to add

stability when needed.

5. Push up on the top rear of the ice maker and locate the

leveling legs that are on the bottom rear of the ice maker.

6. Follow the instructions in Step 4 to change the height of the

legs.

7. Use a carpenter's level to recheck the ice maker to see that it

is even from front to back and side to side. If the ice maker is

not level, repeat steps 2 to 5. If the ice maker is level, go to

the "Connect Water Supply" section.

Read all directions thoroughly before you begin.

IMPORTANT:

• Plumbing shall be installed in accordance with the

International Plumbing Code and any local codes and

ordinances.

• Use copper tubing and check for leaks.

• Install copper tubing only in areas where temperatures will

remain above freezing.

Tools needed:

Gather the required tools and parts before starting installation.

Read and follow the instructions provided with any tools listed

here.

• Flat-blade screwdriver

• 7/_6"and _/2"open-end wrenches or two adjustable wrenches

• _/4"nut driver

• 1/4"drill bit

• Hand drill or electric drill properly grounded

NOTE: Your ice maker dealer has a kit available with a _/4"

(6.35 mm) saddle-type shutoff valve, a union, and copper tubing.

Before purchasing, make sure a saddle-type valve complies with

your local plumbing codes. Do not use a piercing-type or 3/_6"

(4.76 mm) saddle valve which reduces water flow and clogs more

easily.

Connecting the water line

Turn off main water supply. Turn on nearest faucet long

enough to clear line of water.

Find a _/2"(12.70 mm) to 1_/4'' (3.18 cm) vertical cold water

pipe near the ice maker.

NOTE: Horizontal pipe will work, but the following procedure

must be followed: Drill on the top side of the pipe, not the

bottom. This will help keep water away from the drill. This

also keeps normal sediment from collecting in the valve.

3. Using a grounded drill, drill a 1/4"(6.35 mm) hole in the cold

water pipe you have selected.

4. Fasten shutoff valve to cold water pipe with pipe clamp. Be

sure outlet end is solidly in the _/4"(6.35 mm) drilled hole in the

water pipe and that the washer is under the pipe clamp.

Tighten packing nut. Tighten the pipe clamp screws carefully

and evenly so washer makes a watertight seal. Do not

overtighten the pipe clamp or you may crush cold water pipe

if it is soft copper tubing. Do not use a piercing-type or 3/_6"

(4.76 mm) saddle-type valve which reduces water flow and

clogs more easily.

5. Now you are ready to connect the copper tubing. Use V4"

(6.35 mm) OD soft copper tubing for the cold water supply.

• Ensure that you have the proper length needed for the

job. Be sure both ends of the copper tubing are cut

square.

• Slip compression sleeve and compression nut on copper

tubing as shown. Insert end of tubing into outlet end

squarely as far as it will go. Screw compression nut onto

outlet end with adjustable wrench. Do not overtighten.

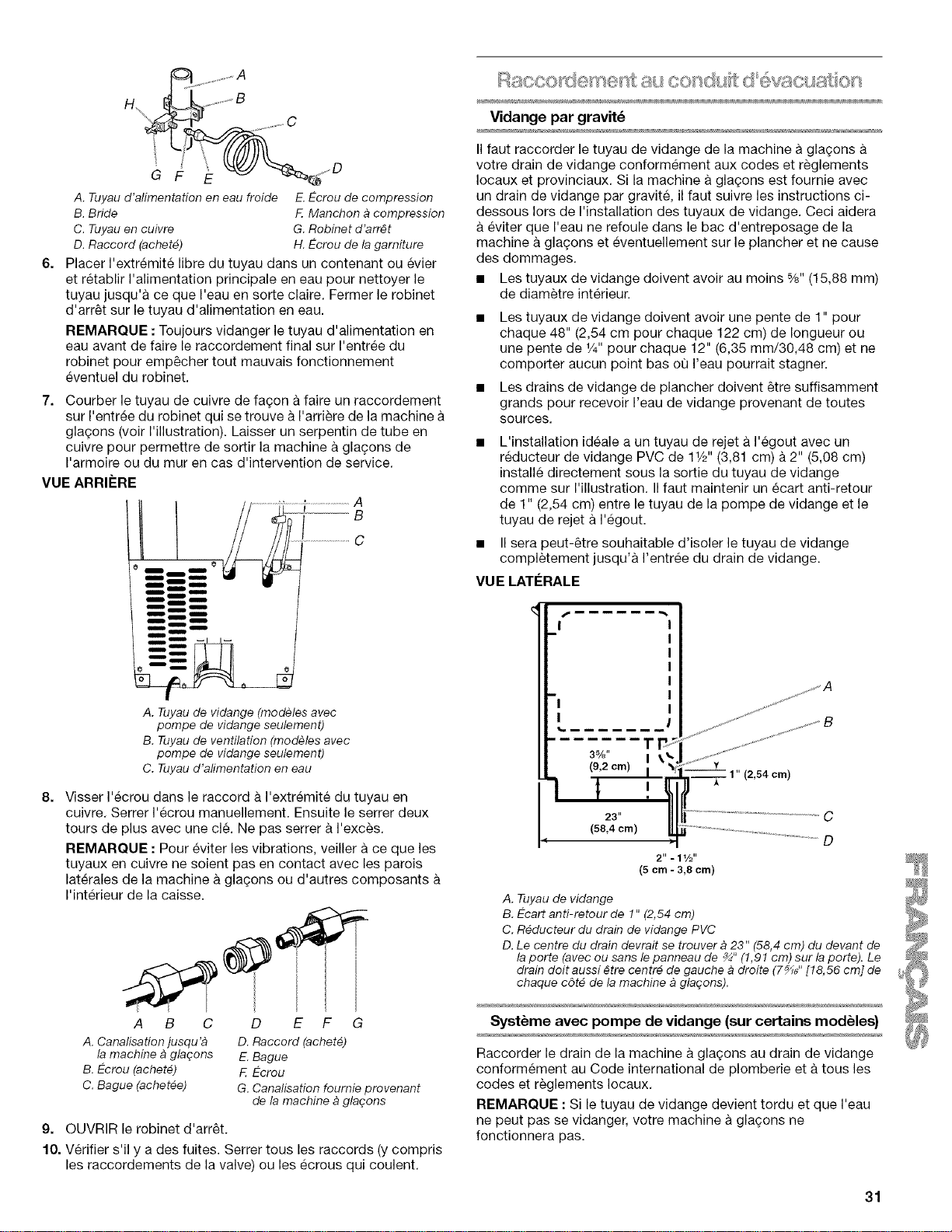

.......... A............... B

H_ ......C

' _ ..... O

A.Cold waterpipe E.Compression nut

B.Pipe clamp F.Compression sleeve

C.Copper tubing G.Shutoff valve

D.Coupling (purchased) H.Packing nut

Place the free end of the tubing into a container or sink, and

turn on main water supply and flush out tubing until water is

clear. Turn off shutoff valve on the water pipe.

NOTE: Always drain the water line before making the final

connection to the inlet of the water valve to avoid possible

water valve malfunction.

Bend the copper tubing to meet the water line inlet which is

located on the back of the ice maker cabinet as shown.

Leave a coil of copper tubing to allow the ice maker to be

pulled out of the cabinet or away from the wall for service.

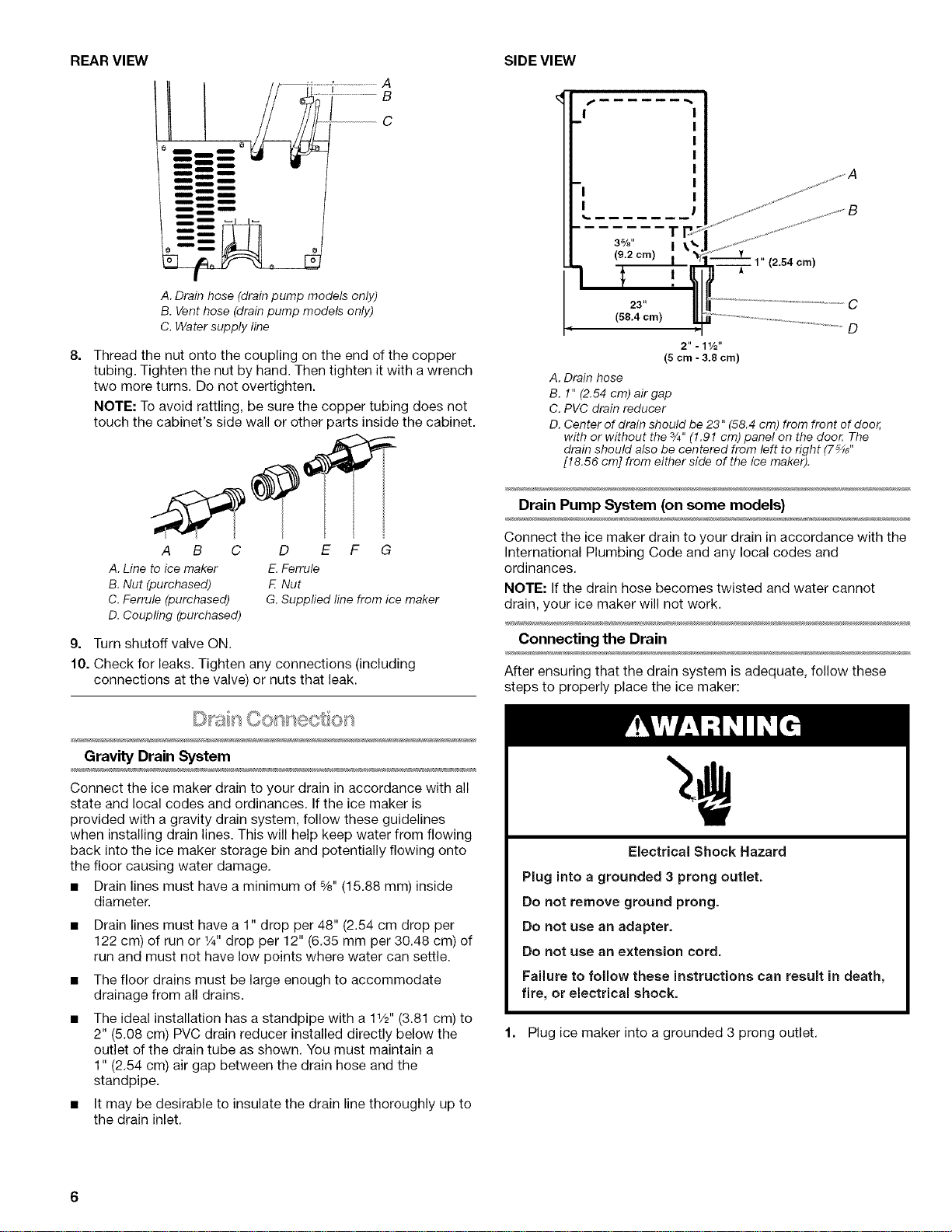

REAR VIEW

A. Drain hose (drain pump models only)

B. Vent hose (drain pump models only)

C. Water supply line

Thread the nut onto the coupling on the end of the copper

tubing. Tighten the nut by hand. Then tighten it with a wrench

two more turns. Do not overtighten.

NOTE: To avoid rattling, be sure the copper tubing does not

touch the cabinet's side wall or other parts inside the cabinet.

A B C

A. Line to ice maker

B. Nut (purchased)

C.Ferrule (purchased)

D. Coupling (purchased)

D E F G

E.Ferrule

F Nut

G. Supplied line from ice maker

9. Turn shutoff valve ON.

10. Check for leaks. Tighten any connections (including

connections at the valve) or nuts that leak.

SIDE VIEW

I I

3%"

(9.2 cm) Y

23" C

(58,4 cm)

2" - 11/2"

(5 cm - 3.8 cm)

A. Drain hose

B. !" (2.54 cm) air gap

C. PVC drain reducer

D. Center of drain should be 23" (58.4 cm) from front of door,

with or without the 3/4"(1.91 cm) panel on the door: The

drain should also be centered from left to right (7_J'

[18.56 cm] from either side of the ice maker).

Drain Pump System (on some models)

Connect the ice maker drain to your drain in accordance with the

International Plumbing Code and any local codes and

ordinances.

NOTE: If the drain hose becomes twisted and water cannot

drain, your ice maker will not work.

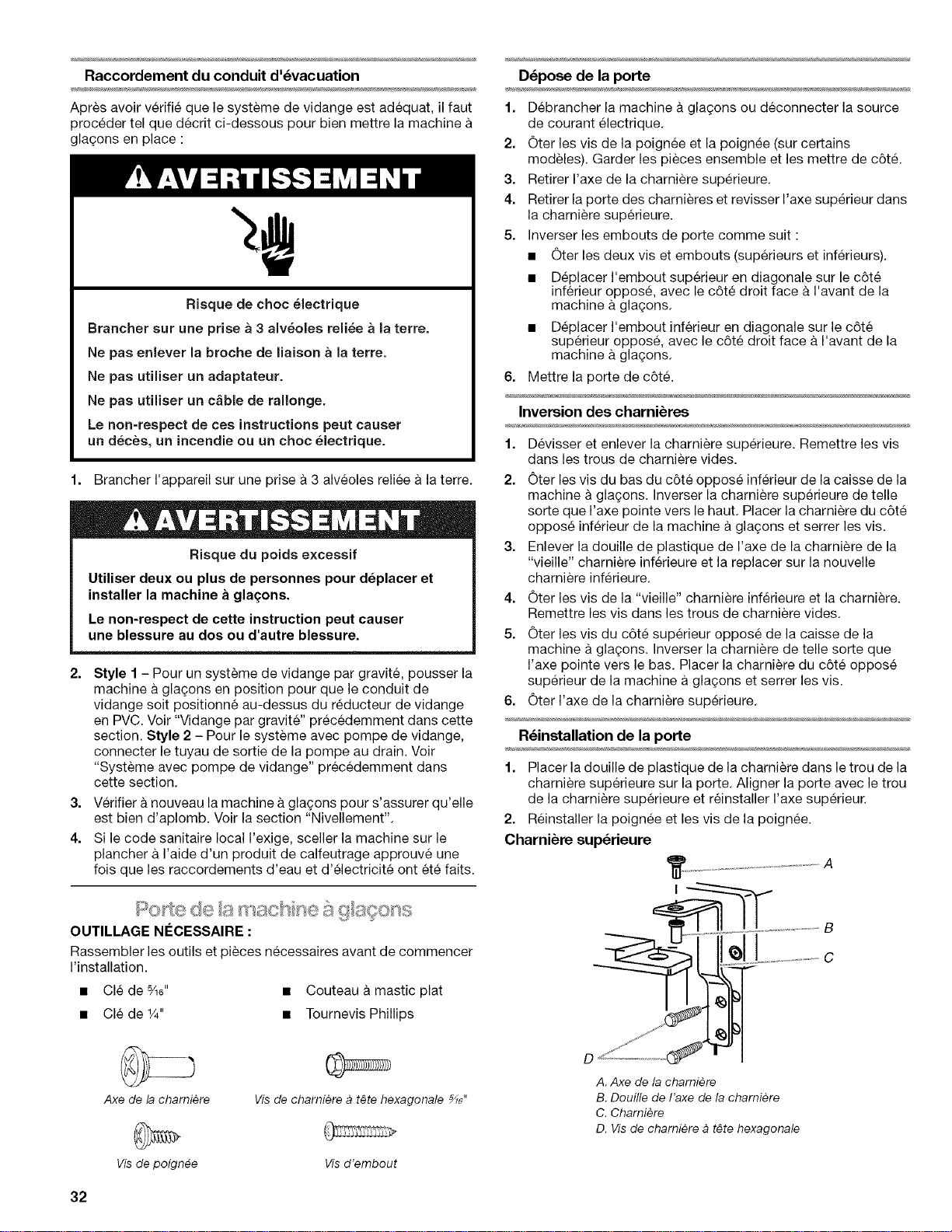

Connecting the Drain

After ensuring that the drain system is adequate, follow these

steps to properly place the ice maker:

Gravity Drain System

Connect the ice maker drain to your drain in accordance with all

state and local codes and ordinances. Ifthe ice maker is

provided with a gravity drain system, follow these guidelines

when installing drain lines. This will help keep water from flowing

back into the ice maker storage bin and potentially flowing onto

the floor causing water damage.

• Drain lines must have a minimum of %" (15.88 mm) inside

diameter.

• Drain lines must have a 1" drop per 48" (2.54 cm drop per

122 cm) of run or 1/4"drop per 12" (6.35 mm per 30.48 cm) of

run and must not have low points where water can settle.

• The floor drains must be large enough to accommodate

drainage from all drains.

The ideal installation has a standpipe with a 11/2"(3.81 cm) to

2" (5.08 cm) PVC drain reducer installed directly below the

outlet of the drain tube as shown. You must maintain a

1" (2.54 cm) air gap between the drain hose and the

standpipe.

• It may be desirable to insulate the drain line thoroughly up to

the drain inlet.

Electrical Shock Hazard

Plug into a grounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can result in death,

fire, or electrical shock.

1. Plug ice maker into a grounded 3 prong outlet.

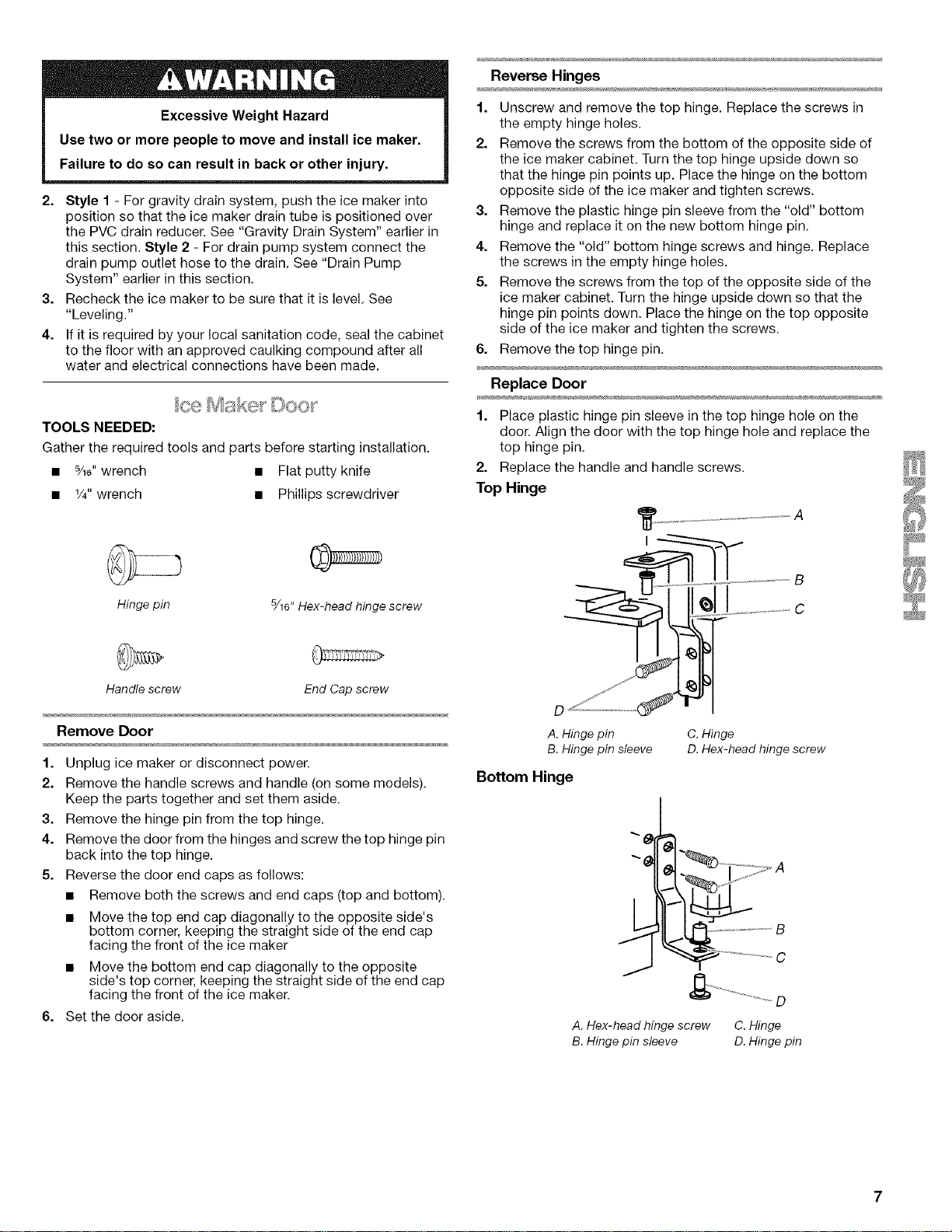

Excessive Weight Hazard

Use two or more people to move and install ice maker.

Failure to do so can result in back or other injury.

2. Style 1 - For gravity drain system, push the ice maker into

position so that the ice maker drain tube is positioned over

the PVC drain reducer. See "Gravity Drain System" earlier in

this section. Style 2 - For drain pump system connect the

drain pump outlet hose to the drain. See "Drain Pump

System" earlier in this section.

3. Recheck the ice maker to be sure that it is level. See

"Leveling."

4. If it is required by your local sanitation code, seal the cabinet

to the floor with an approved caulking compound after all

water and electrical connections have been made.

TOOLS NEEDED:

Gather the required tools and parts before starting installation.

• 5/16"wrench • Flat putty knife

• 1/4"wrench • Phillips screwdriver

Hinge pin

5/16"Hex-head hingescrew

Reverse Hinges

1. Unscrew and remove the top hinge. Replace the screws in

the empty hinge holes.

2. Remove the screws from the bottom of the opposite side of

the ice maker cabinet. Turn the top hinge upside down so

that the hinge pin points up. Place the hinge on the bottom

opposite side of the ice maker and tighten screws.

3. Remove the plastic hinge pin sleeve from the "old" bottom

hinge and replace it on the new bottom hinge pin.

4. Remove the "old" bottom hinge screws and hinge. Replace

the screws in the empty hinge holes.

5. Remove the screws from the top of the opposite side of the

ice maker cabinet. Turn the hinge upside down so that the

hinge pin points down. Place the hinge on the top opposite

side of the ice maker and tighten the screws.

6. Remove the top hinge pin.

Replace Door

1. Place plastic hinge pin sleeve in the top hinge hole on the

door. Align the door with the top hinge hole and replace the

top hinge pin.

2. Replace the handle and handle screws.

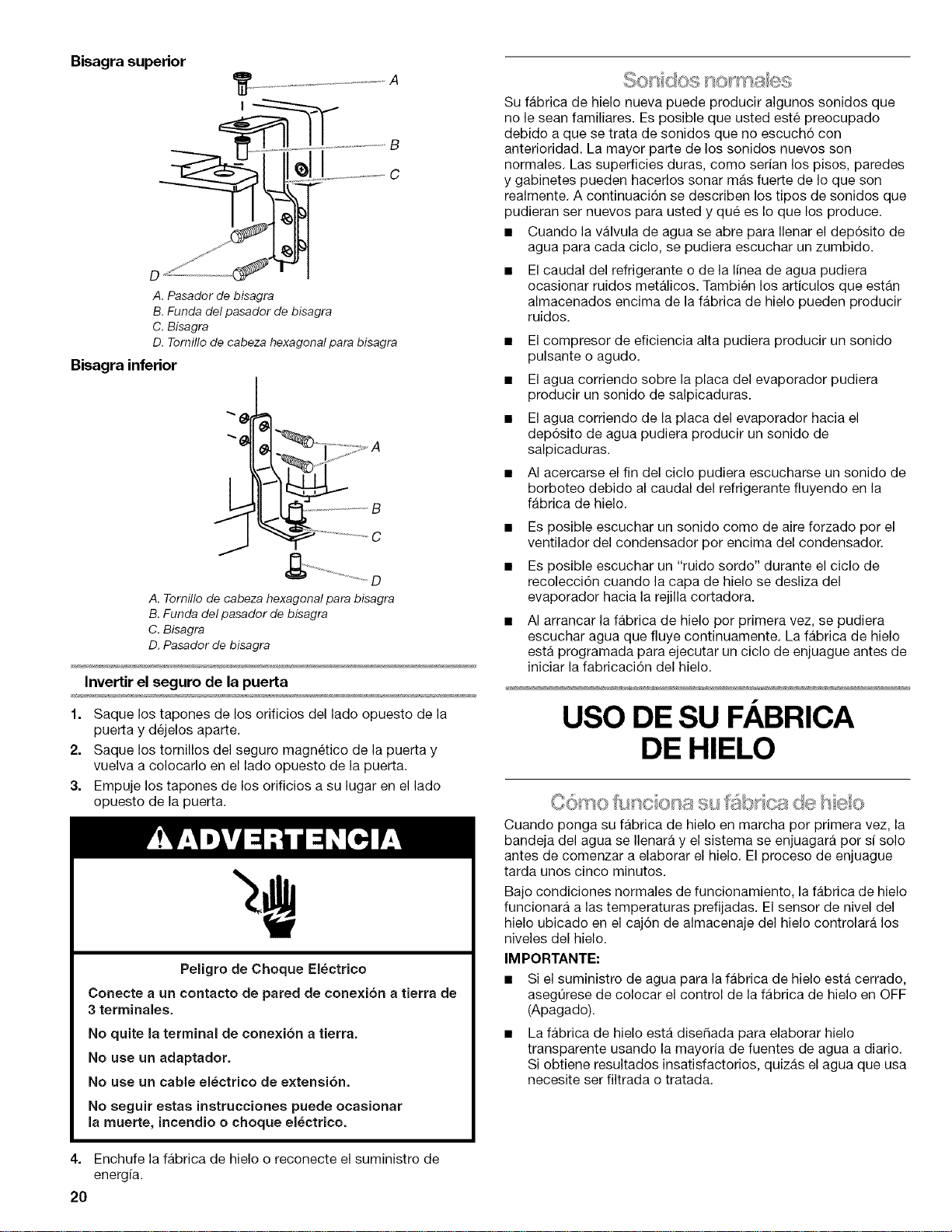

Top Hinge

.............. A

Handle screw End Cap screw

Remove Door

1. Unplug ice maker or disconnect power.

2. Remove the handle screws and handle (on some models).

Keep the parts together and set them aside.

3. Remove the hinge pin from the top hinge.

4. Remove the door from the hinges and screw the top hinge pin

back into the top hinge.

5. Reverse the door end caps as follows:

• Remove both the screws and end caps (top and bottom).

• Move the top end cap diagonally to the opposite side's

bottom corner, keeping the straight side of the end cap

facing the front of the ice maker

• Move the bottom end cap diagonally to the opposite

side's top corner, keeping the straight side of the end cap

facing the front of the ice maker.

6. Set the door aside.

A. Hinge pin

B. Hinge pin sleeve

Bottom Hinge

C. Hinge

D. Hex-head hinge screw

A. Hex-head hinge screw C. Hinge

B. Hinge pin sleeve D. Hinge pin

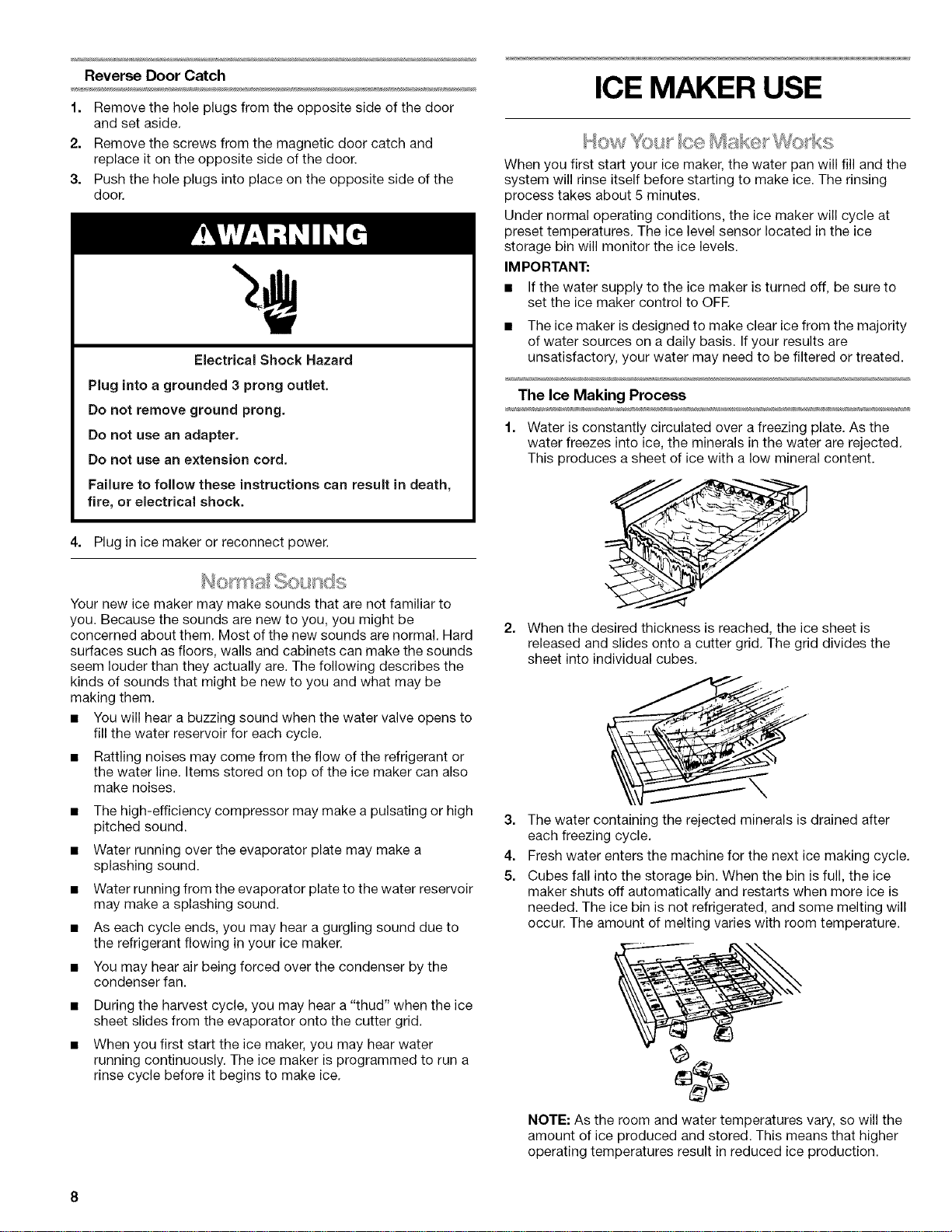

Reverse Door Catch

1. Remove the hole plugs from the opposite side of the door

and set aside.

2. Remove the screws from the magnetic door catch and

replace it on the opposite side of the door.

3. Push the hole plugs into place on the opposite side of the

door.

Electrical Shock Hazard

Plug into a grounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to fellow these instructions can result in death,

fire, or electrical shock.

4. Plug in ice maker or reconnect power.

Your new ice maker may make sounds that are not familiar to

you. Because the sounds are new to you, you might be

concerned about them. Most of the new sounds are normal. Hard

surfaces such as floors, walls and cabinets can make the sounds

seem louder than they actually are. The following describes the

kinds of sounds that might be new to you and what may be

making them.

• You will hear a buzzing sound when the water valve opens to

fill the water reservoir for each cycle.

• Rattling noises may come from the flow of the refrigerant or

the water line. Items stored on top of the ice maker can also

make noises.

• The high-efficiency compressor may make a pulsating or high

pitched sound.

• Water running over the evaporator plate may make a

splashing sound.

• Water running from the evaporator plate to the water reservoir

may make a splashing sound.

• As each cycle ends, you may hear a gurgling sound due to

the refrigerant flowing in your ice maker.

• You may hear air being forced over the condenser by the

condenser fan.

• During the harvest cycle, you may hear a "thud" when the ice

sheet slides from the evaporator onto the cutter grid.

• When you first start the ice maker, you may hear water

running continuously. The ice maker is programmed to run a

rinse cycle before it begins to make ice.

ICE MAKER USE

,{ow '%S:suce Make WoS<s

When you first start your ice maker, the water pan will fill and the

system will rinse itself before starting to make ice. The rinsing

process takes about 5 minutes.

Under normal operating conditions, the ice maker will cycle at

preset temperatures. The ice level sensor located in the ice

storage bin will monitor the ice levels.

IMPORTANT:

• If the water supply to the ice maker is turned off, be sure to

set the ice maker control to OFF.

• The ice maker is designed to make clear ice from the majority

of water sources on a daily basis. Ifyour results are

unsatisfactory, your water may need to be filtered or treated.

The Ice Making Process

1. Water is constantly circulated over a freezing plate. As the

water freezes into ice, the minerals in the water are rejected.

This produces a sheet of ice with a low mineral content.

When the desired thickness is reached, the ice sheet is

released and slides onto a cutter grid. The grid divides the

sheet into individual cubes.

The water containing the rejected minerals is drained after

each freezing cycle.

Fresh water enters the machine for the next ice making cycle.

Cubes fall into the storage bin. When the bin is full, the ice

maker shuts off automatically and restarts when more ice is

needed. The ice bin is not refrigerated, and some melting will

occur. The amount of melting varies with room temperature.

NOTE: As the room and water temperatures vary, so will the

amount of ice produced and stored. This means that higher

operating temperatures result in reduced ice production.

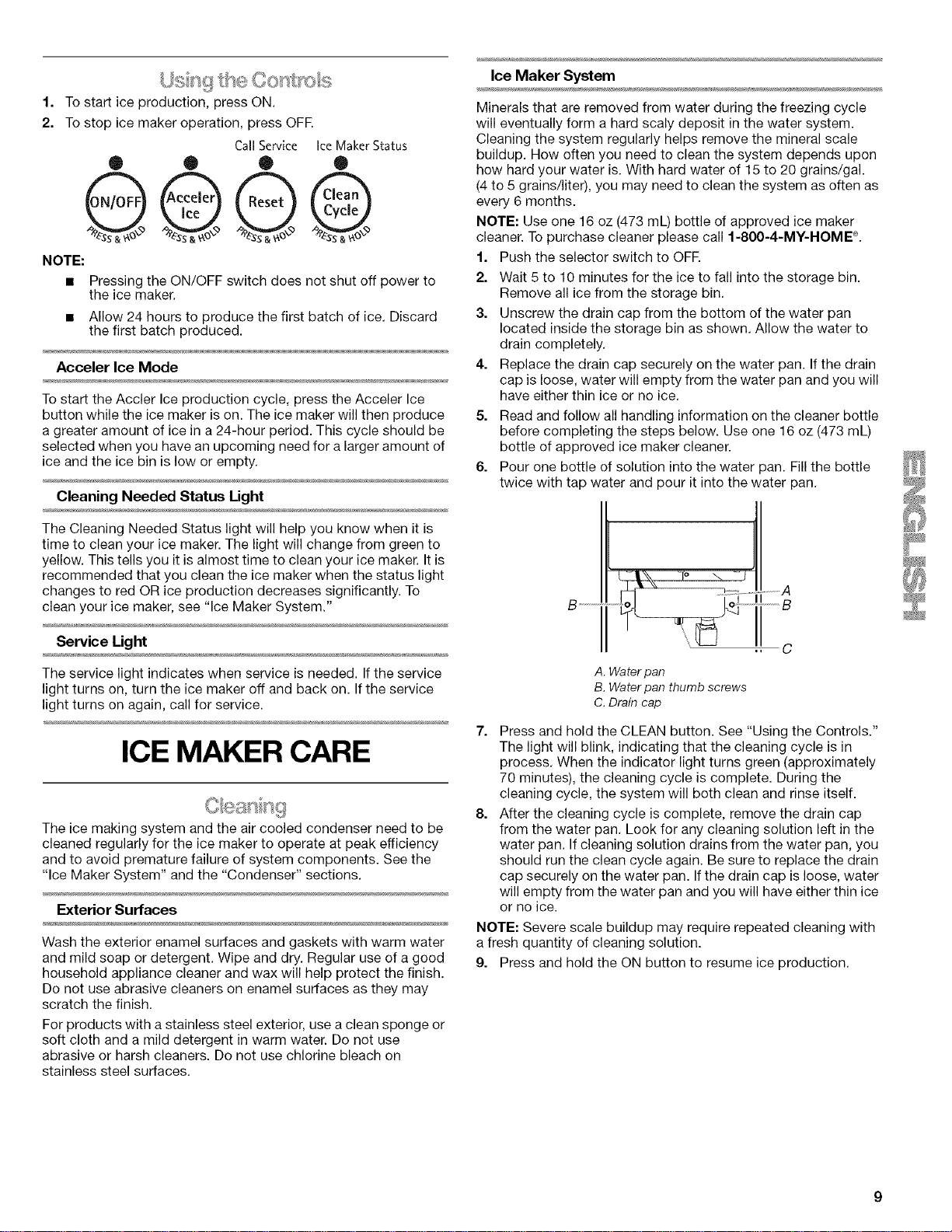

U_'@_S'_ _'+_'_'_@_'_/_'_

1. To start ice production, press ON.

2. To stop ice maker operation, press OFE

NOTE:

CallService Ice MakerStatus

® ® ® ®

@@@@

• Pressing the ON/OFF switch does not shut off power to

the ice maker.

• Allow 24 hours to produce the first batch of ice. Discard

the first batch produced.

Acceler Ice Mode

To start the Accler Ice production cycle, press the Acceler Ice

button while the ice maker is on. The ice maker will then produce

a greater amount of ice in a 24-hour period. This cycle should be

selected when you have an upcoming need for a larger amount of

ice and the ice bin is low or empty.

Cleaning Needed Status Light

The Cleaning Needed Status light will help you know when it is

time to clean your ice maker. The light will change from green to

yellow. This tells you it is almost time to clean your ice maker. It is

recommended that you clean the ice maker when the status light

changes to red OR ice production decreases significantly. To

clean your ice maker, see "Ice Maker System."

Service Light

The service light indicates when service is needed. If the service

light turns on, turn the ice maker off and back on. If the service

light turns on again, call for service.

ICE MAKER CARE

The ice making system and the air cooled condenser need to be

cleaned regularly for the ice maker to operate at peak efficiency

and to avoid premature failure of system components. See the

"Ice Maker System" and the "Condenser" sections.

Exterior Surfaces

Wash the exterior enamel surfaces and gaskets with warm water

and mild soap or detergent. Wipe and dry. Regular use of a good

household appliance cleaner and wax will help protect the finish.

Do not use abrasive cleaners on enamel surfaces as they may

scratch the finish.

For products with a stainless steel exterior, use a clean sponge or

soft cloth and a mild detergent in warm water. Do not use

abrasive or harsh cleaners. Do not use chlorine bleach on

stainless steel surfaces.

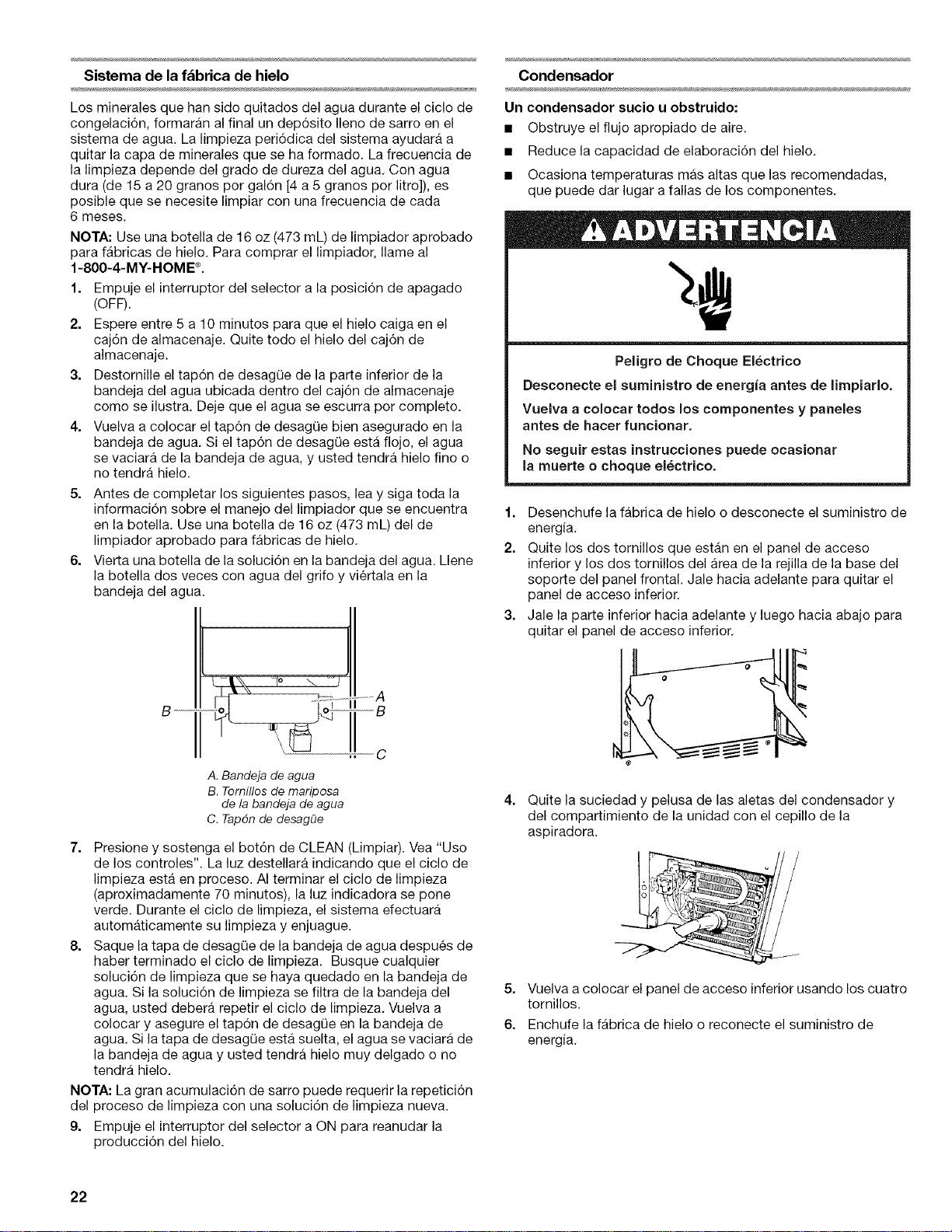

Ice Maker System

Minerals that are removed from water during the freezing cycle

will eventually form a hard scaly deposit in the water system.

Cleaning the system regularly helps remove the mineral scale

buildup. How often you need to clean the system depends upon

how hard your water is. With hard water of 15 to 20 grains/gal.

(4 to 5 grains/liter), you may need to clean the system as often as

every 6 months.

NOTE: Use one 16 oz (473 mL) bottle of approved ice maker

cleaner. To purchase cleaner please call 1-800-4-MY-HOME ®.

1. Push the selector switch to OFR

2. Wait 5 to 10 minutes for the ice to fall into the storage bin.

Remove all ice from the storage bin.

3. Unscrew the drain cap from the bottom of the water pan

located inside the storage bin as shown. Allow the water to

drain completely.

4. Replace the drain cap securely on the water pan. If the drain

cap is loose, water will empty from the water pan and you will

have either thin ice or no ice.

5. Read and follow all handling information on the cleaner bottle

before completing the steps below. Use one 16 oz (473 mL)

bottle of approved ice maker cleaner.

6. Pour one bottle of solution into the water pan. Fill the bottle

twice with tap water and pour it into the water pan.

B'--

I |\\ I° \ I

..................A

A. Water pan

B. Water pan thumb screws

C. Drain cap

Press and hold the CLEAN button. See "Using the Controls."

The light will blink, indicating that the cleaning cycle is in

process. When the indicator light turns green (approximately

70 minutes), the cleaning cycle is complete. During the

cleaning cycle, the system will both clean and rinse itself.

After the cleaning cycle is complete, remove the drain cap

from the water pan. Look for any cleaning solution left in the

water pan. If cleaning solution drains from the water pan, you

should run the clean cycle again. Be sure to replace the drain

cap securely on the water pan. If the drain cap is loose, water

will empty from the water pan and you will have either thin ice

or no ice.

NOTE: Severe scale buildup may require repeated cleaning with

a fresh quantity of cleaning solution.

9. Press and hold the ON button to resume ice production.

Condenser

A dirty or clogged condenser:

• Obstructs proper airflow.

• Reduces ice making capacity.

• Causes higher than recommended operating temperatures

which may lead to component failure.

Electrical Shock Hazard

Disconnect power before cleaning.

Replace all parts and panels before operating.

Failure to do so can result in death or electrical shock.

1. Unplug ice maker or disconnect power.

2. Remove the two screws in the lower access panel and the

two screws from the base grille area of the front panel

support. Pull forward to remove the lower access panel.

3. Pull the bottom forward and then pull down to remove the

lower access panel.

4. Remove dirt and lint from the condenser fins and the unit

compartment with a brush attachment on a vacuum cleaner.

Interior Components

1. Unplug ice maker or disconnect power.

2. Open the storage bin door and remove any ice that is in the

bin.

3. Remove the drain cap from the water pan and drain

thoroughly. Replace the drain cap securely on the water pan.

If the drain cap is loose, water will empty from the water pan,

and you will have either thin ice or no ice.

4. Remove the two screws that hold the cutter grid cover in

place and remove the cutter grid cover.

5. Unplug the wiring harness from the left side of the cutter grid.

A. Cutter grid cover

B. Screws

6. Unplug the ice level sensor from the right side of the cutter

grid. Pull the ice level sensor down and forward away from

the cutter grid.

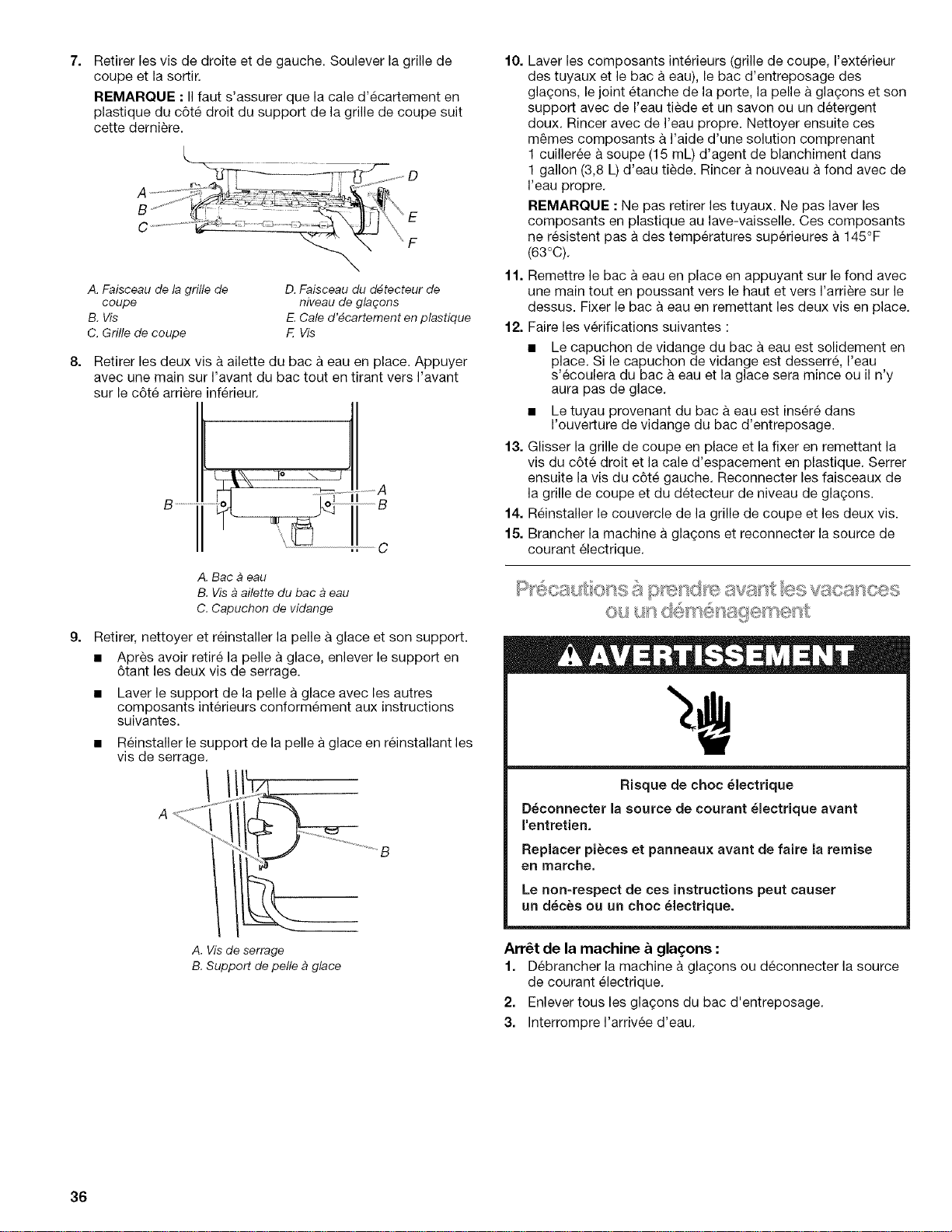

7. Remove the right-hand and left-hand screws. Lift the cutter

grid up and out.

NOTE: Make sure the plastic spacer from the right-hand side

of the cutter grid bracket stays with the cutter grid.

_ ........................... O

B........ \E

A. Cutter grid Harness

B. Screw

C. Cutter grid

D. Ice level sensor harness

E. Plastic spacer

F. Screw

Remove the two thumb screws that hold the water pan in

place. Push down with one hand on the front of the pan while

pulling forward on the bottom back side.

5. Replace the lower access panel using the four screws.

6. Plug in ice maker or reconnect power.

B ..............

LJL_ _ J

_ "_' _ ......_ ................A

.......... o)........................B

A. Water pan

B. Water pan thumb screws

C. Drain cap

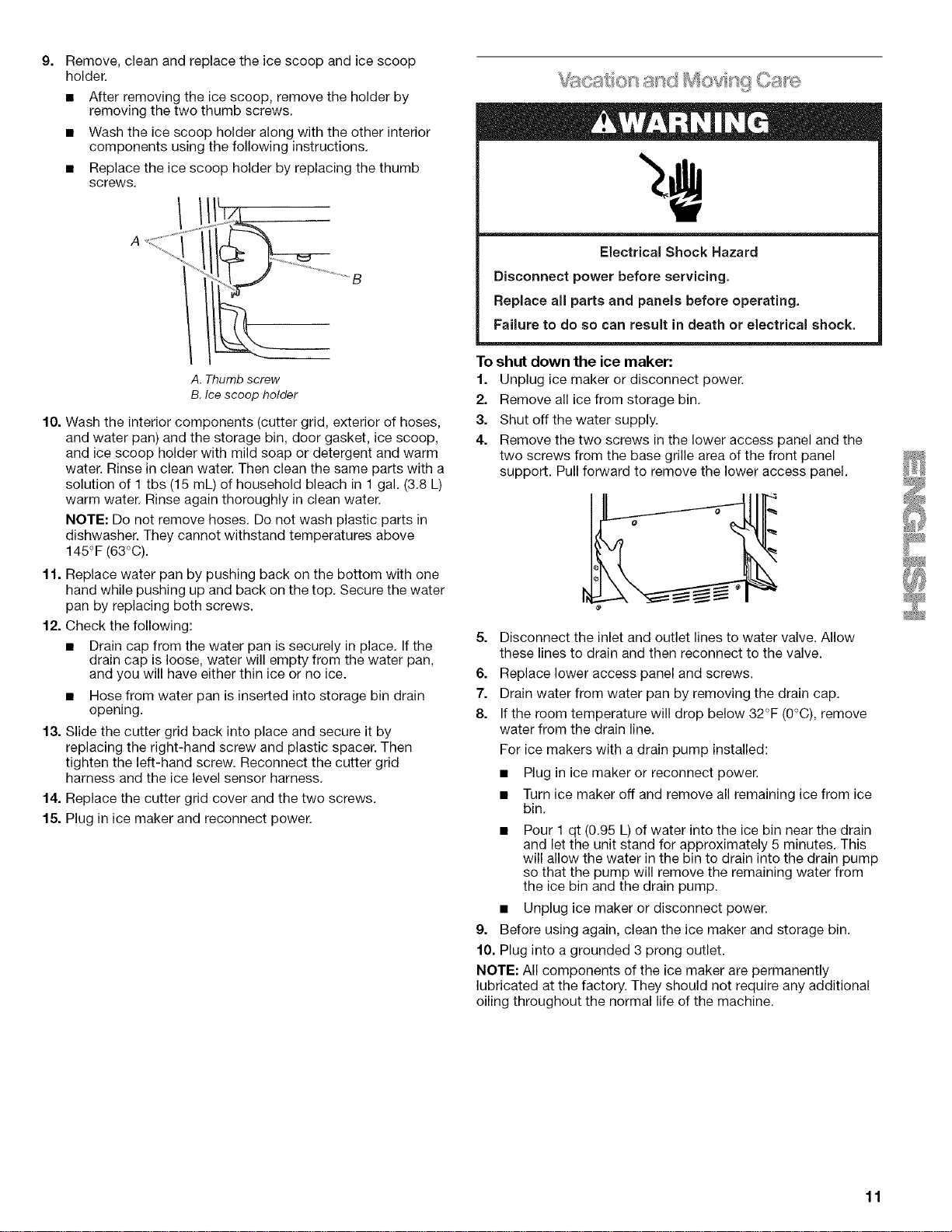

Remove, clean and replace the ice scoop and ice scoop

holder.

• After removing the ice scoop, remove the holder by

removing the two thumb screws.

• Wash the ice scoop holder along with the other interior

components using the following instructions.

• Replace the ice scoop holder by replacing the thumb

screws.

A. Thumb screw

B. Ice scoop holder

10. Wash the interior components (cutter grid, exterior of hoses,

and water pan) and the storage bin, door gasket, ice scoop,

and ice scoop holder with mild soap or detergent and warm

water. Rinse in clean water. Then clean the same parts with a

solution of 1 tbs (15 mL) of household bleach in 1 gal. (3.8 L)

warm water. Rinse again thoroughly in clean water.

NOTE: Do not remove hoses. Do not wash plastic parts in

dishwasher. They cannot withstand temperatures above

145°F (63°0).

11. Replace water pan by pushing back on the bottom with one

hand while pushing up and back on the top. Secure the water

pan by replacing both screws.

12. Check the following:

• Drain cap from the water pan is securely in place. If the

drain cap is loose, water will empty from the water pan,

and you will have either thin ice or no ice.

• Hose from water pan is inserted into storage bin drain

opening.

13. Slide the cutter grid back into place and secure it by

replacing the right-hand screw and plastic spacer. Then

tighten the left-hand screw. Reconnect the cutter grid

harness and the ice level sensor harness.

14. Replace the cutter grid cover and the two screws.

15. Plug in ice maker and reconnect power.

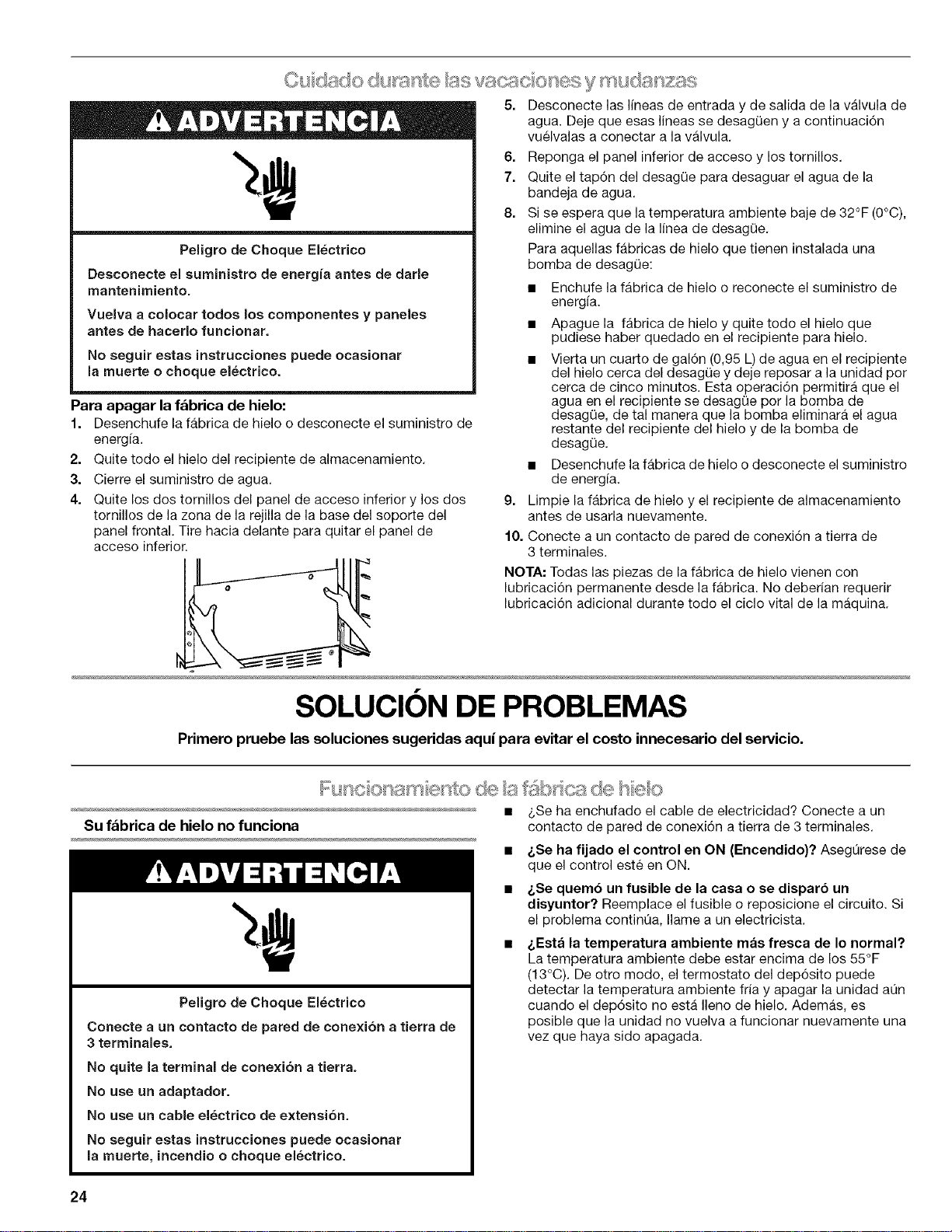

Electrical Shock Hazard

Disconnect power before servicing.

Replace all parts and panels before operating.

Failure to do so can result in death or electrical shock.

To shut down the ice maker:

1. Unplug ice maker or disconnect power.

2. Remove all ice from storage bin.

3. Shut off the water supply.

4. Remove the two screws in the lower access panel and the

two screws from the base grille area of the front panel

support. Pull forward to remove the lower access panel.

5. Disconnect the inlet and outlet lines to water valve. Allow

these lines to drain and then reconnect to the valve.

6. Replace lower access panel and screws.

7. Drain water from water pan by removing the drain cap.

8. If the room temperature will drop below 32°F (0°C), remove

water from the drain line.

For ice makers with a drain pump installed:

• Plug in ice maker or reconnect power.

• Turn ice maker off and remove all remaining ice from ice

bin.

• Pour 1 qt (0.95 L) of water into the ice bin near the drain

and let the unit stand for approximately 5 minutes. This

will allow the water in the bin to drain into the drain pump

so that the pump will remove the remaining water from

the ice bin and the drain pump.

• Unplug ice maker or disconnect power.

9. Before using again, clean the ice maker and storage bin.

10. Plug into a grounded 3 prong outlet.

NOTE: All components of the ice maker are permanently

lubricated at the factory. They should not require any additional

oiling throughout the normal life of the machine.

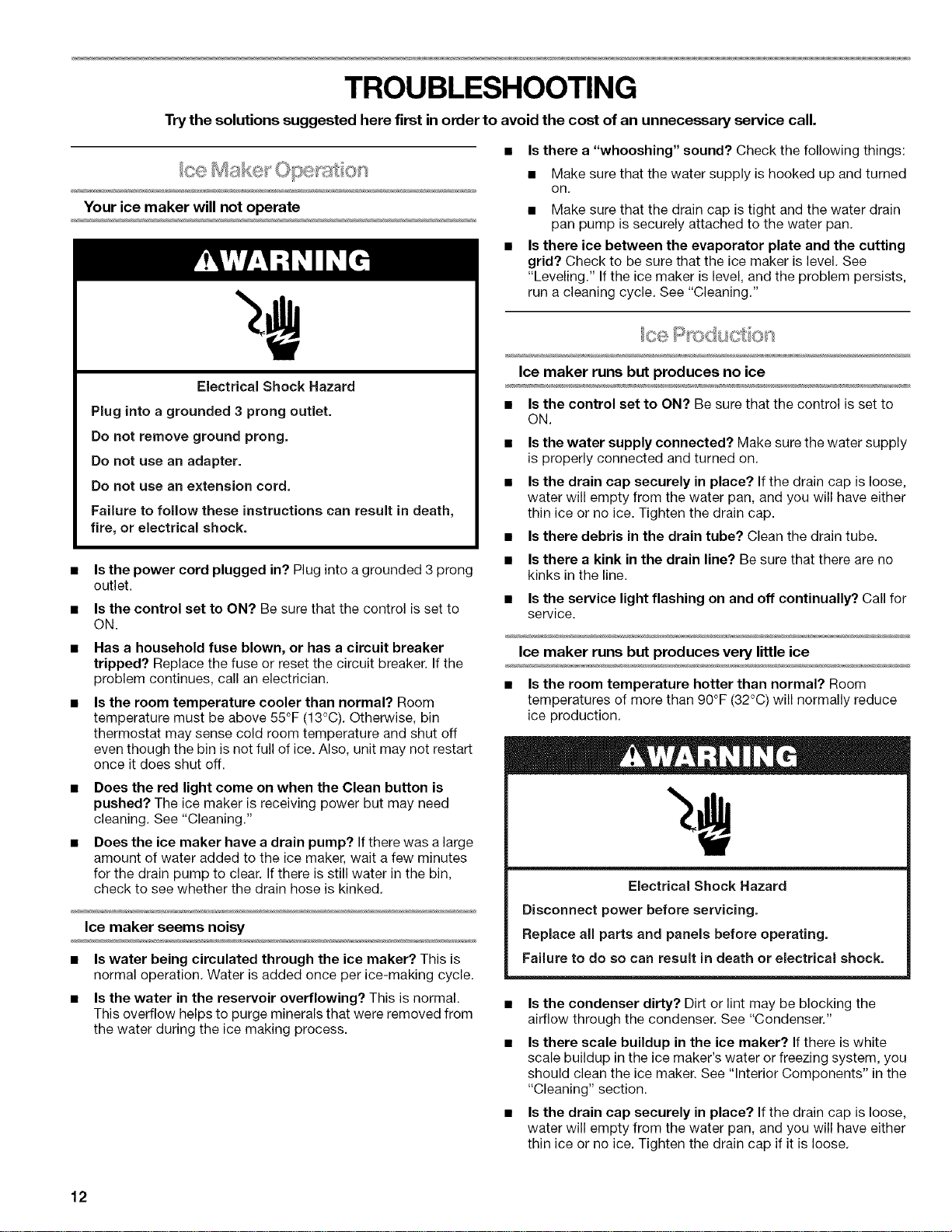

TROUBLESHOOTING

Try the solutions suggested here first inorder to avoid the cost of an unnecessary service call.

Your ice maker will not operate

Electrical Shock Hazard

Plug into a grounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord,

Failure to follow these instructions can result in death,

fire, or electrical shock.

Is the power cord plugged in? Plug into a grounded 3 prong

outlet.

is the control set to ON? Be sure that the control is set to

ON.

Has a household fuse blown, or has a circuit breaker

tripped? Replace the fuse or reset the circuit breaker. If the

problem continues, call an electrician.

Is the room temperature cooler than normal? Room

temperature must be above 55°F (13°C). Otherwise, bin

thermostat may sense cold room temperature and shut off

even though the bin is not full of ice. Also, unit may not restart

once it does shut off.

Does the red light come on when the Clean button is

pushed? The ice maker is receiving power but may need

cleaning. See "Cleaning."

Does the ice maker have a drain pump? If there was a large

amount of water added to the ice maker, wait a few minutes

for the drain pump to clear. If there is still water in the bin,

check to see whether the drain hose is kinked.

Ice maker seems noisy

• Is water being circulated through the ice maker? This is

normal operation. Water is added once per ice-making cycle.

• is the water in the reservoir overflowing? This is normal. •

This overflow helps to purge minerals that were removed from

the water during the ice making process.

• is there a "whooshing" sound? Check the following things:

• Make sure that the water supply is hooked up and turned

on,

• Make sure that the drain cap is tight and the water drain

pan pump is securely attached to the water pan.

Is there ice between the evaporator plate and the cutting

grid? Check to be sure that the ice maker is level. See

"Leveling." If the ice maker is level, and the problem persists,

run a cleaning cycle. See "Cleaning."

Ice maker runs but produces no ice

• Is the control set to ON? Be sure that the control is set to

ON.

• Is the water supply connected? Make sure the water supply

is properly connected and turned on.

• Is the drain cap securely in place? If the drain cap is loose,

water will empty from the water pan, and you will have either

thin ice or no ice. Tighten the drain cap.

• is there debris in the drain tube? Clean the drain tube.

• Is there a kink in the drain line? Be sure that there are no

kinks in the line.

• Is the service light flashing on and off continually? Call for

service.

Ice maker runs but produces very little ice

• Is the room temperature hotter than normal? Room

temperatures of more than 90°F (32°C) will normally reduce

ice production.

Electrical Shock Hazard

Disconnect power before servicing.

Replace all parts and panels before operating.

Failure to do so can result in death or electrical shock.

Is the condenser dirty? Dirt or lint may be blocking the

airflow through the condenser. See "Condenser."

Is there scale buildup in the ice maker? Ifthere is white

scale buildup inthe ice maker's water or freezing system, you

should clean the ice maker. See "Interior Components" in the

"Cleaning" section.

Is the drain cap securely in place? If the drain cap is loose,

water will empty from the water pan, and you will have either

thin ice or no ice. Tighten the drain cap if it is loose.

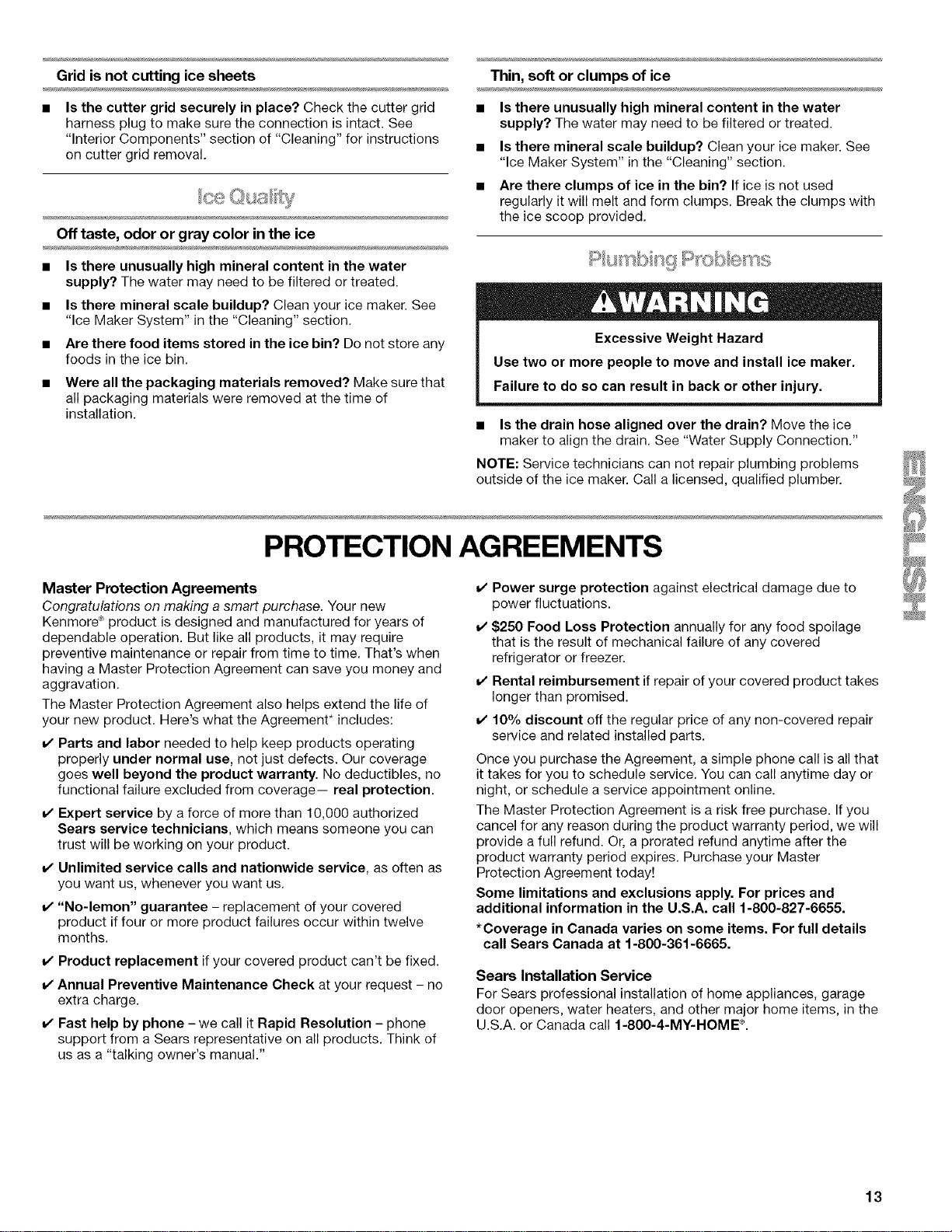

Grid is not cutting ice sheets

Is the cutter grid securely in place? Check the cutter grid

harness plug to make sure the connection is intact. See

"Interior Components" section of "Cleaning" for instructions

on cutter grid removal.

C@ % _/,d_W_ "_"'_°_'

Off taste, odor or gray color in the ice

• Is there unusually high mineral content in the water

supply? The water may need to be filtered or treated.

• Is there mineral scale buildup? Clean your ice maker. See

"Ice Maker System" in the "Cleaning" section.

• Are there food items stored in the ice bin? Do not store any

foods in the ice bin.

• Were all the packaging materials removed? Make sure that

all packaging materials were removed at the time of

installation.

Thin, soft or clumps of ice

• Is there unusually high mineral content in the water

supply? The water may need to be filtered or treated.

Is there mineral scale buildup? Clean your ice maker. See

"Ice Maker System" in the "Cleaning" section.

Are there clumps of ice in the bin? If ice is not used

regularly it will melt and form clumps. Break the clumps with

the ice scoop provided.

P Umb _*_q

Excessive Weight Hazard

Use two or more people to move and install ice maker.

Failure to do so can result in back or other injury.

• Is the drain hose aligned over the drain? Move the ice

maker to align the drain. See "Water Supply Connection."

NOTE: Service technicians can not repair plumbing problems

outside of the ice maker. Call a licensed, qualified plumber.

PROTECTION AGREEMENTS

Master Protection Agreements

Congratulations on making a smart purchase. Your new

Kenmore ®product is designed and manufactured for years of

dependable operation. But like all products, it may require

preventive maintenance or repair from time to time. That's when

having a Master Protection Agreement can save you money and

aggravation.

The Master Protection Agreement also helps extend the life of

your new product. Here's what the Agreement* includes:

v' Parts and labor needed to help keep products operating

properly under normal use, not just defects. Our coverage

goes well beyond the product warranty. No deductibles, no

functional failure excluded from coverage-- real protection.

v' Expert service by a force of more than 10,000 authorized

Sears service technicians, which means someone you can

trust will be working on your product.

v' Unlimited service calls and nationwide service, as often as

you want us, whenever you want us.

v' "No-lemon" guarantee - replacement of your covered

product if four or more product failures occur within twelve

months.

v' Product replacement if your covered product can't be fixed.

v' Annual Preventive Maintenance Check at your request - no

extra charge.

v' Fast help by phone - we call it Rapid Resolution - phone

support from a Sears representative on all products. Think of

us as a "talking owner's manual."

v' Power surge protection against electrical damage due to

power fluctuations.

v' $250 Food Loss Protection annually for any food spoilage

that is the result of mechanical failure of any covered

refrigerator or freezer.

v' Rental reimbursement if repair of your covered product takes

longer than promised.

v' 10% discount off the regular price of any non-covered repair

service and related installed parts.

Once you purchase the Agreement, a simple phone call is all that

it takes for you to schedule service. You can call anytime day or

night, or schedule a service appointment online.

The Master Protection Agreement is a risk free purchase. If you

cancel for any reason during the product warranty period, we will

provide a full refund. Or, a prorated refund anytime after the

product warranty period expires. Purchase your Master

Protection Agreement today!

Some limitations and exclusions apply. For prices and

additional information in the U.S.A. call 1-800-827-6655.

*Coverage in Canada varies on some items. For full details

call Sears Canada at 1-800-361-6665.

Sears Installation Service

For Sears professional installation of home appliances, garage

door openers, water heaters, and other major home items, in the

U.S.A. or Canada call 1-800-4-MY-HOME ®.

iNDICE

GARANTiA .................................................................................... 14

SEGURIDAD DE LA FABRICA DE HIELO ................................. 15

INSTRUCCIONES DE INSTALACION ........................................ 15

Desempaque la fabrica de hielo................................................ 15

Requisitos de ubicaci6n ............................................................ 16

Requisitos electricos ................................................................. 16

Requisitos del suministro de agua ............................................ 16

Nivelacidn .................................................................................. 17

Conexi6n del suministro de agua ............................................. 17

Conexi6n del desag0e ............................................................... 18

Puerta de la fabrica de hielo ...................................................... 19

Sonidos normales ...................................................................... 20

USO DE SU FABRICA DE HIELO ............................................... 20

C6mo funciona su fabrica de hielo ........................................... 20

Uso de los controles .................................................................. 21

CUlDADO DE SU F.g.BRICA DE HIELO ...................................... 21

Limpieza .................................................................................... 21

Cuidado durante las vacaciones y mudanzas .......................... 24

SOLUCION DE PROBLEMAS ..................................................... 24

Funcionamiento de la fabrica de hielo .................................. 24

Producci6n de hielo ................................................................... 25

Calidad del hielo ........................................................................ 25

Problemas de plomeria ............................................................. 26

CONTRATOS DE PROTECCION ................................................ 26

NOMEROS DE SERVICIO .............................. CONTRAPORTADA

GARANTiA

GARANTiA COMPLETA DE UN AI_IO PARA LA FABRICA DE

HIELO

Durante un a_o a partir de la fecha de compra, siempre y cuando

el use y mantenimiento de la fabrica de hielo este de acuerdo a

las instrucciones que se suministran con la misma, Sears

reparara esta fabrica de hielo, sin cargo, si tuviera defectos de

material o de fabricaci6n.

GARANTiA LIMITADA DE UN AI_IO PARA LA FABRICA DE

HIELO

Durante un a_o a partir de la fecha de compra, cuando se

emplee la fabrica de hielo para uso comercial, con un

funcionamiento y mantenimiento de acuerdo con las

instrucciones que se suministran con la misma, Sears

proporcionara, sin cargo, las piezas de repuesto para reemplazar

cualquier parte que tuviese defectos de material o de fabricaci6n.

Usted sera responsable de los gastos de mano de obra.

GARANT|A COMPLETA DE CINCO AI_IOS PARA EL SISTEMA

DE REFRIGERACION SELLADO

Durante cinco amosa partir de la fecha de compra, siempre y

cuando el uso y mantenimiento de la fabrica de hielo este de

acuerdo con las instrucciones provistas con la fabrica de hielo,

Sears reparara el sistema sellado (que consiste en: refrigerante,

tuberias de conexi6n y el motor del compresor), sin cargo, si este

tuviera defectos de material o de fabricaci6n.

SERVICO DE LA GARANTiA

El servico de la garantia esta a su disposici6n en Estados Unidos

o Canada al ponerse en contacto con el centro de servicio Sears

al 1-800-4-MY-HOME (1-800-469-4663).

Esta garantia corresponde Qnicamente mientras se use este

producto en los Estados Unidos o en CanadA.

Esta garantia le otorga derechos legales especificos, y es posible

que usted tenga tambien otros derechos, los cuales varian de un

estado a otro o de una provincia a otra.

Las condiciones de la garantfa pueden ser diferentes en CanadA.

P6ngase en contacto con el Centre de Servicio Sears de su

Iocalidad para obtener detalles completos.

Sears, Roebuck and Co.

D/817WA, Hoffman Estates, IL 60179

Sears Canada, Inc., Toronto, Ontario, Canada M5B 2B8

Registro del producto

En el siguiente espacio anote los nt]meros de modelo, de serie y

fecha de compra completos. Podra encontrar esta informaci6n

en la etiqueta con el n_mero del modelo y de serie.

Siempre que se ponga en contacto con Sears respecto a su

fabrica de hielo, tenga esta informacidn a mano para obtener

asistencia o servicio con mayor rapidez.

Numero del modelo

Numero de serie

Fecha de compra

Guarde estas instrucciones junto con su comprobante de venta

para referencia en el future.

SEGURIDAD DE LAFABRICA DE HIELO

Su seguridad y la seguridad de los demas es muy importante.

Hemos incluido muchos mensajes importantes de seguridad en este manual yen su electrodomestico. Lea y obedezca siempre

todos los mensajes de seguridad.

Este es el simbolo de advertencia de seguridad.

Este sfmbolo le llama la atenci6n sobre peligros potenciales que pueden ocasionar la muerte o una lesi6n a

usted y a los demas.

Todos los mensajes de seguridad iran a continuaci6n del simbolo de advertencia de seguridad y de la palabra

"PELIGRO" o "ADVERTENCIA'. Estas palabras significan:

Si no sigue las instrucciones de inmediato, usted puede

morir o sufrir una leei6n grave.

Si no sigue las instrucciones, usted puede morir o sufrir

una lesi6n grave.

Todos los mensajes de seguridad le diran el peligro potencial, le diran c6mo reducir las posibilidades de sufrir una lesi6n y Io que

puede suceder si no se siguen las instrucciones.

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

ADVERTENCIA: Para reducir el riesgo de incendio, choque el6ctrico o lesiones personales al usar

la f&brica de hielo, siga estas precauciones b&sicas:

• Conecte a un contacto de pared de conexi6n a tierra de

3 terminales.

• No quite el terminal de conexi6n a tierra.

• No use un adaptador.

• No use un cable electrico de extension.

• Desconecte el suministro de energia antes de limpiarlo.

• Desconecte el suministro de energfa antes de darle

servicio.

• Vuelva a colocar todos los componentes y paneles

antes de hacerlo funcionar.

• Use dos o mas personas para mover e instalar la

fabrica de hielo.

GUARDE ESTAS INSTRUCCIONES

INSTRUCCIONES DE INSTALACION

Peligro de Peso Excesivo

Use dos o mas personas para mover e instalar

la fabrica de hielo.

No seguir esta instruccion puede ocasionar una

lesion en la espalda u otro tipo de lesiones.

Cbmo quitar los materiales de empaque

Quite las cintas y la goma de su fabrica de hielo antes de usarla.

• Para eliminar los residuos de cinta o goma, frote el Area

energicamente con su dedo pulgar. Los residuos de la cinta

adhesiva o goma tambien pueden quitarse frotando un poco

de detergente Ifquido para vajillas con los dedos. Limpie con

agua tibia y seque.

No use instrumentos filosos, alcohol para fricciones, Ifquidos

inflamables, o productos de limpieza abrasivos para eliminar

los restos de cinta o goma. No use blanqueador con cloro en

las superficies de acero inoxidable de la fabrica de hielo.

Estos productos pueden da_ar la superficie de su fabrica de

hielo.

Limpieza antes del uso

Luego de quitar todos los materiales de empaque, limpie el

interior de su fabrica de hielo antes de usarla. Consulte las

instrucciones de limpieza en la secci6n "Cuidado de su fabrica

de hielo".

Para asegurar la ventilaci6n adecuada de su fabrica de hielo,

la parte del frente debe mantenerse completamente libre de

obstrucciones. La parte superior y los tres lados de la unidad

pueden estar cerrados, pete la instalaci6n debe set hecha de

manera que la fabrica de hielo pueda ser movida hacia

adelante para hacerle el servicio, si fuera necesario.

La instalaci6n de la fabrica de hielo requiere una entrada de

suministro de agua con tuberia de cobre blando de Y4"

(6,35 mm) de diametro exterior y una valvula de cierre, asi

como tambien un sistema de desag0e por gravedad o una

bomba condensadora para Ilevar el agua a un desagQe ya

existente.

Elija un Area bien ventilada con temperaturas por encima de

los 55°F (13°C) y por debajo de los 110°F (43°C). Los mejores

resultados se Iogran con temperaturas que oscilan entre 70°F

(21°C) y 90°F (32°C),

Esta unidad DEBE ser instalada en un Area protegida de las

inclemencias del tiempo, tales como el viento, Iluvia, rocio de

agua o goteras.

Cuando instale la fabrica de hielo debajo de un mostrador,

siga las dimensiones de abertura recomendadas que se

ilustran a continuaci6n. Coloque accesorios electricos o de

plomeria en la zona recomendada come se indica.

NOTA:

• AsegQrese de que el cable de alimentaci6n electrica no

este pellizcado entre la fabrica de hielo y el gabinete.

• AsegQrese de que la Ifnea de suministro de agua no este

pellizcada entre la fabrica de hielo y el gabinete.

• AsegQrese de que la linea de desagQe (en algunos

modelos) no este pellizcada entre la fabrica de hielo y el

gabinete.

34"

(86,4 cm)

Min.

341/2''

(87,6 cm)

Max.

281/2"

(72,4 cm)

(38,1 cm)

A.Zona recomendada para accesorios el_ctricos y de plomerfa.

B. Niveldel piso

Usted debera elegir una ubicaci6n donde el piso este

nivelado. Es importante que la fabrica de hielo este nivelada

para su funcionamiento adecuado, De ser necesario, usted

puede regular la altura de la fabrica de hielo cambiando la

altura de las patas niveladoras. Consulte la secci6n

"Nivelaci6n."

Peligro de Choque Electrico

Conecte a un contacto de pared de conexion a tierra de

3 terminalee.

No quite la terminal de conexion a tierra.

No use un adaptador.

No use un cable el_ctrico de extensibn.

No seguir eetae inetrucciones puede ocasionar

la muerte, incendio o choque electrico.

Antes de trasladar la fabrica de hielo a su ubicaci6n final, es

importante cerciorarse de que tenga la conexi6n electrica

apropiada:

Se requiere un circuito de suministro electrico con fusibles de 15

6 20 Amp,, de 115V, 60 Hz, de CA solamente, conectado

adecuadamente a tierra de acuerdo con el C6digo Nacional de

Electricidad y con las normas y c6digos locales.

Se recomienda tener un circuito separado que sirva s61o para la

fabrica de hielo. Use un receptaculo que no pueda ser

desconectado con un interrupter o con una cadenilla de tire,

IMPORTANTE: Si este producto esta conectado a un

tomacorriente protegido por un interruptor del circuito de falla

electrica de puesta a tierra (GFCI - Ground Fault Circuit

Interrupter), puede ocurrir un disparo brusco del suministro de

corriente, Io que resultara en una perdida de refrigeraci6n. Esto

puede afectar la calidad y el sabor del hielo. Si ha ocurrido un

disparo brusco, y el hielo aparenta estar en malas condiciones,

deshagase del mismo.

M_todo recomendado para la conexibn a tierra

Para su seguridad personal este electrodomestico debe ser

conectado a tierra. Este electrodomestico esta equipado con un

cable electrico provisto de un enchufe de tres terminales

conectado a tierra. Para reducir el peligro de posibles choques

electricos, el cable debe ser enchufado en un contacto

apropiado de pared de tres terminales, conectado a tierra de

acuerdo con el C6digo Nacional de Electricidad y con los

c6digos y normas locales. Si no hubiera un contacto de pared

adecuado, el cliente tiene la responsabilidad de contratar a un

electricista calificado para instalar un contacto de pared

apropiado de tres terminales con conexi6n a tierra.

Se necesita un suministro de agua fria con presi6n de agua entre

30 y 120 Ibs/pulg _(207 a 827 kPa) para hacer funcionar la fabrica

de hielo, Si usted tiene preguntas acerca de la presi6n de agua,

Ilame a un plomero competente autorizado,

Suministro de agua de 6smosis inversa

IMPORTANTE: La presi6n del suministro de agua que sale de un

sistema de 6smosis inversa y va a la valvula de entrada de agua

de la fabrica de hielo necesitara ser entre 30 y 120 Ibs/pulg _

(207 a 827 kPa).

Si se conecta un sistema de filtraci6n de agua de 6smosis

inversa al suministro de agua fria, la presi6n de agua al sistema

de 6smosis inversa necesitara ser de un minimo de 40 a

60 Ibs/pulg 2(276 a 414 kPa). El sistema de osmosis inversa debe

suministrar 1 gal6n (3,79 L) de agua por hora a la fabrica de hielo

para que esta funcione adecuadamente.

Si la presi6n del agua del sistema de 6smosis inversa es menor

de 40 a 60 Ibs/pulg 2(276 a 414 kPa):

• F[jese si el filtro de sedimentos en el sistema de 6smosis

inversa esta bloqueado y reemplacelo si fuera necesario.

• Deje que se vuelva a Ilenar el tanque de almacenaje del

sistema de 6smosis inversa despues del uso intenso.

Si tiene preguntas acerca de la presi6n del agua, Ilame a un

plomero competente autorizado.

Es importante que la fabrica de hielo este nivelada para que

funcione adecuadamente. Dependiendo del lugar donde instale

la fabrica de hielo, puede necesitar hacer varios ajustes para

nivelarla. Tambien puede usar las patas niveladoras para reducir

la altura de la fabrica de hielo para las instalaciones debajo de

mostradores.

Herramientas necesarias:

Retina las herramientas y piezas necesarias antes de comenzar

la instalaci6n.

• Nivel de 9"

• Llave detuercas ajustable

NOTA: Es mas facil ajustar las patas niveladoras si tiene otra

persona para ayudarlo.

1. Mueva la fabrica de hielo a su ubicaci6n final.

NOTA: Siesta es una instalaci6n empotrada, mueva la

fabrica de hielo tan cerca de su ubicaci6n final como sea

posible.

2. Coloque un nivel de carpintero en la parte superior del

producto para ver si la fabrica de hielo esta nivelada desde

adelante hacia atras y de lado a lado.

3. Empuje hacia arriba en la parte superior frontal de la fabrica

de hielo y luego Iocalice los tornillos niveladores que se

encuentran en la parte inferior frontal de la fabrica de hielo.

4. Usando una Ilave de tuercas ajustable, cambie la altura de las

patas de la siguiente manera:

• Gire la pata niveladora hacia la derecha para bajar ese

lado de la fabrica de hielo.

• Gire la pata niveladora hacia la izquierda para levantar

ese lado de la fabrica de hielo.

NOTA: La fabrica de hielo no debe oscilar. Use calzas para

agregarle estabilidad cuando sea necesario.

5. Empuje hacia arriba en la parte superior trasera de la fabrica

de hielo y Iocalice las patas niveladoras que se encuentran el

la parte inferior trasera de lafabrica de hielo.

6. Siga las instrucciones del paso 4 para cambiar la altura de las

patas.

7. Use un nivel de carpintero para volver a verificar la fabrica de

hielo para ver si esta nivelada desde adelante hacia atras y

de lado a lado. Si la fabrica de hielo no esta nivelada, repita

los pasos del 2 al 5. Si la fabrica de hielo esta nivelada,

proceda a la secci6n "Conexi6n del suministro de agua'.

O0 exo_ de .>!,_'l_} SIS'} de................sf£i_J_:_

Lea todas las instrucciones cuidadosamente antes de

comenzar.

IMPORTANTE:

• Todas las instalaciones de plomeria deben efectuarse de

conformidad con el c6digo de plomeria internacional y los

c6digos y ordenanzas de plomeria locales.

• Use tuberfa de cobre y revise si hay fugas.

• Instale la tuberfa de cobre s61o en Areas donde las

temperaturas permanezcan encima del punto de

congelaci6n.

Herramientas necesarias:

Re0na las herramientas y piezas necesarias antes de comenzar

la instalaci6n. Lea y siga las instrucciones provistas con

cualquiera de las herramientas enlistadas aquL

• Destornillador de hoja plana

• Llaves de extremo abierto de 7/16"y 1/2"0 dos Ilaves de

tuercas ajustables

• Llave para tuercas de 1/,,,

• Broca de barrena de 1/4"

• Taladro manual 0 taladro electrico debidamente conectado a

tierra

NOTA: El distribuidor de su fabrica de hielo tiene un juego

disponible que consta de una valvula de cierre del tipo montura

de 1/,,,(6,35 mm), una uni6n y tuberia de cobre. Antes de

comprar, asegL_resede que la valvula del tipo montura cumple

con los c6digos de plomerfa locales. No use valvulas del tipo

perforado 0 de montura de 3/16"(4,76 mm), las cuales reducen el

flujo de agua y se obstruyen con mayor facilidad.

Conexibn de la tuberia de agua

1. Cierre el suministro principal del agua. Abra el grifo mas

cercano el tiempo suficiente para limpiar la tuberia del agua.

2. Localice un tubo de agua fria vertical de 1/2"(12,70 mm) a 11/4"

(3,18 cm) cerca de la fabrica de hielo.

NOTA: Un tubo horizontal tambien funcionara pero se debera

seguir el siguiente procedimiento: perfore en el lado superior

del tubo, no en la parte inferior. Esto ayudara a mantener el

agua lejos de la perforaci6n. Tambien evita que el sedimento

normal se acumule en la valvula.

3. Usando un taladro conectado a tierra, perfore un agujero de

1/,,,(6,35 ram) en el tubo de agua frfa que usted ha

seleccionado.

4. Sujete la valvula de cierre al tubo de agua fr[a empleando la

abrazadera para tuber[a. Aseg0rese de que el extremo de

salida este bien encajado en el agujero perforado de

1/,,,(6,35 ram) en el tubo de agua y que la arandela este

debajo de la abrazadera del tubo. Ajuste la tuerca de presi6n.

Ajuste los tornillos de la abrazadera del tubo con cuidado y

de manera uniforme de modo que la arandela sirva de sello

hermetico al agua. No ajuste demasiado la abrazadera del

tubo, o de Io contrario podr[a aplastar el tubo de agua fria si

se trata de tuber[a de cobre blando. No use valvulas del tipo

perforado o de montura de 3/1_"(4,76 mm), las cuales reducen

el flujo de agua y se obstruyen con mayor facilidad.

5. Ahora esta listo para conectar la tuber[a de cobre. Use una

tuberia de cobre blando de 1/,,,(6,35 ram) de diametro

exterior para el suministro de agua fr[a.

• AsegOrese de tener la Iongitud adecuada necesaria para

el trabajo. Cerci6rese de que ambos extremos de la

tuberia de cobre esten cortados en angulo recto.

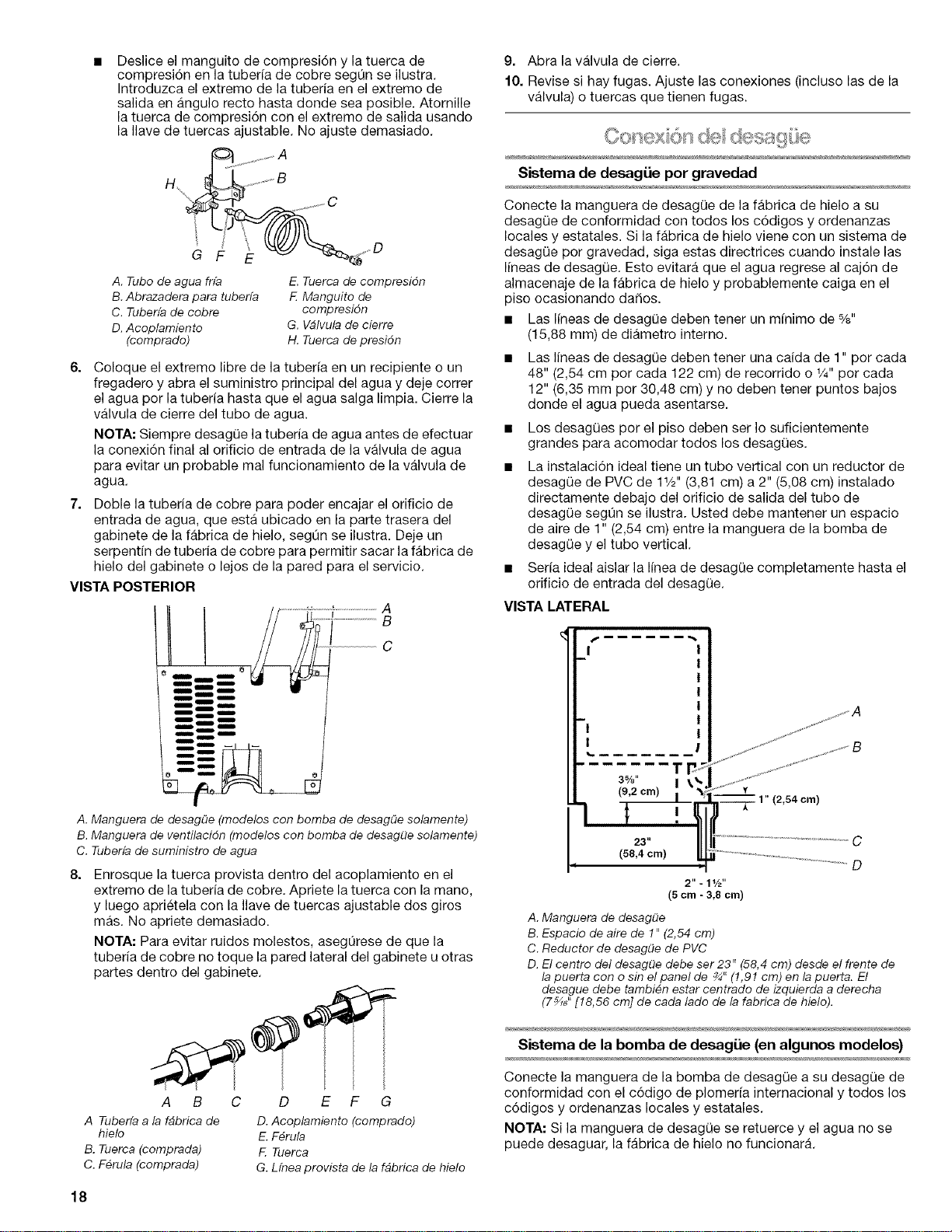

Deslice el manguito de compresi6n y la tuerca de

compresi6n en la tuberfa de cobre segQn se ilustra.

Introduzca el extremo de la tuberia en el extreme de

salida en angulo recto hasta donde sea posible. Atornille

la tuerca de compresi6n con el extremo de salida usando

la Ilave de tuercas ajustable. No ajuste demasiado.

H ..........B

'_'* C

A. Tubo de agua frfa

B.Abrazadera para tuberfa

C. Tuberfa de cobre

D.Acoplamiento

(comprado)

E, Tuerca de compresidn

F. Manguito de

compresidn

G. Vblvula de cierre

H. Tuerca de presidn

Coloque el extremo libre de la tuberfa en un recipiente o un

fregadero y abra el suministro principal del agua y deje correr

el agua por la tuberia hasta que el agua salga limpia. Cierre la

valvula de cierre del tubo de agua.

NOTA: Siempre desagQe la tuberia de agua antes de efectuar

la conexi6n final al orificio de entrada de la valvula de agua

para evitar un probable mal funcionamiento de la valvula de

agua.

Doble la tuberia de cobre para poder encajar el orificio de

entrada de agua, que esta ubicado en la parte trasera del

gabinete de la fabrica de hielo, segt]n se ilustra. Deje un

serpentin de tuberia de cobre para permitir sacar la fabrica de

hielo del gabinete o lejos de la pared para el servicio.

VISTA POSTERIOR

A. Manguera de desagf_e (modelos con bomba de desagf_e solamente)

B. Manguera de ventilacidn (modelos con bomba de desagOe solamente)

C. Tuberfa de suministro de agua

Enrosque la tuerca provista dentro del acoplamiento en el

extremo de la tuberia de cobre. Apriete la tuerca con la mano,

y luego aprietela con la Ilave de tuercas ajustable dos giros

mas. No apriete demasiado.

NOTA: Para evitar ruidos molestos, asegQrese de que la

tuberia de cobre no toque la pared lateral del gabinete u otras

partes dentro del gabinete.

A B C

A Tuberfaala f_brica de

hielo

B.Tuerca(comprada)

C.F_rula(comprada)

D E F G

D.Acoplamiento (comprado)

E.F_rula

F. Tuerca

G.Lfneaprovista de la f#brica de hielo

9. Abra la valvula de cierre.

10. Revise si hay fugas. Ajuste las conexiones (incluso las de la

valvula) o tuercas que tienen fugas.

Sistema de desagiie por gravedad

Conecte la manguera de desag0e de la fabrica de hielo a su

desag0e de conformidad con todos los c6digos y ordenanzas

locales y estatales. Si la fabrica de hielo viene con un sistema de

desag0e por gravedad, siga estas directrices cuando instale las

Ifneas de desag0e. Esto evitara que el agua regrese al caj6n de

almacenaje de la fabrica de hielo y probablemente caiga en el

piso ocasionando da_os.

• Las lineas de desag0e deben tener un mfnimo de %"

(15,88 mm) de diametro interno.

Las lineas de desagQe deben tener una caida de 1" por cada

48" (2,54 cm por cada 122 cm) de recorrido o 1/4"per cada

12" (6,35 mm por 30,48 cm y no deben tener puntos bajos

donde el agua pueda asentarse.

• Los desag0es por el piso deben ser Io suficientemente

grandes para acomodar todos los desag0es.

La instalaci6n ideal tiene un tubo vertical con un reductor de

desagQe de PVC de 11/2'' (3,81 cm) a 2" (5,08 cm) instalado

directamente debajo del orificio de salida del tubo de

desagQe segQn se ilustra. Usted debe mantener un espacio

de aire de 1" (2,54 cm) entre la manguera de la bomba de

desagQe y el tubo vertical.

• Serfa ideal aislar la linea de desagQe completamente hasta el

orificio de entrada del desagQe.

VISTA LATERAL

23" C

(58,4cm)

2"-1½"

(5 cm - 3,8 cm)

A. Manguera de desagOe

B. Espacio de aire de 1" (2,54 cm)

C. Reductor de desagOe de PVC

D. El centro del desagQe debe ser 23" (58,4 cm) desde el frente de

la puerta con o sin el panel de _" (!,91 cm) en la puerta. El

desague debe tambi_n estar centrado de izquierda a derecha

(7_6" [18,56 cm] de cada /ado de la fabrica de hielo).

Sistema de la bomba de desagiie (en algunos modelos)

Conecte la manguera de la bomba de desagQe a su desag0e de

conformidad con el c6digo de plomerfa intemacional y todos los

c6digos y ordenanzas locales y estatales.

NOTA: Si la manguera de desagQe se retuerce y el agua no se

puede desaguar, la fabrica de hielo no funcionara.

Conexibn del desagiJe

Luego de asegurarse de que el sistema de desagOe es el

adecuado, siga estos pasos para colocar la fabrica de hielo en un

lugar apropiado:

Peligro de Choque Electrico

Conecte a un contacto de pared de conexion a tierra de

3 terminales.

No quite la terminal de conexion a tierra.

No use un adaptadoro

No use un cable electrico de extension.

No aeguir estas instrucciones puede ocaslonar

la muerte, incendio o choque electrico.

Conecte a un contacto de pared de conexi6n a tierra de

3 terminales.

Peligro de Peso Excesivo

Use dos o mas personas para mover e instalar

la fabrica de hielo.

No seguir esta instruccion puede ocasionar una

lesion en la espalda u otro tipo de lesiones.

2. Estilo 1 - Para el sistema de desagOe por gravedad, empuje

la fabrica de hielo a su posici6n de mode que el tube de

desagOe de la fabrica este ubicado encima del reductor de

desagOe de PVC. Vea "Sistema de desagOe por gravedad"

anteriormente en esta secci6n. Estilo 2 - Para el sistema de

bomba de desagOe, conecte la manguera de salida de la

bomba al desagOe. Vea "Sistema de bomba de desagOe"

anteriormente en esta secci6n.

3. Vuelva a revisar la fabrica de hielo para asegurarse de que

este nivelada. Consulte la secci6n "Nivelaci6n".

4. Si el c6digo de higiene local Io requiere, selle el gabinete al

piso con masilla de calafateo aprobada despues de haber

efectuado todas las conexiones electricas y de agua.

e de s Sbdca de seo

HERRAMIENTAS NECESARIAS:

ReQna las herramientas las herramientas y piezas necesarias

antes de comenzar la instalaci6n.

• Llave inglesa de 5/16" • Espatula

• Llave inglesa de 1/4" • Destornillador Phillips

Tornillo de manija Tomillo de tope

Sacarla pueAa

1. Desenchufe la fabrica de hielo o desconecte el suministro de

energfa.

2. Saque los tornillos de la manija y la manija (en algunos

modelos). Guarde las partes juntas y pdngalas aparte.

3. Saque el pasador de la bisagra superior.

4. Saque la puerta de las bisagras y atornille nuevamente el

pasador de la bisagra superior en la bisagra superior.

5. Invierta los topes de la puerta como sigue:

• Saque tanto los tornillos come los topes (superior e

inferior).

• Coloque el tope superior diagonalmente en la esquina de

abajo del lade opuesto con el lade piano del tope

mirando hacia el frente de la fabrica de hielo.

• Coloque el tope inferior en la parte diagonalmente en la

esquina de arriba del lado opuesto con el lado piano del

tope mirando hacia el frente de la fabrica de hielo.

6. Ponga la puerta a un lade.

Invertir las bisagras

1. Destornille y saque la bisagra superior. Vuelva a colocar los

tornillos en los orificios vacfos de la bisagra.

2. Saque los tornillos de la parte inferior del lado opuesto del

gabinete de la fabrica de hielo. Gire la bisagra superior al

reves de manera que el pasador de la bisagra apunte hacia

arriba. Coloque la bisagra en el lado inferior opuesto de la

fabrica de hielo y ajuste los tornillos.

3. Saque la funda plastica del pasador de la bisagra de la

bisagra inferior "vieja" y vuelva a colocarla en el nuevo

pasador de la bisagra inferior.

4. Saque los tornillos "viejos" de la bisagra inferior y la bisagra.

Vuelva a colocar los tornillos en los orificios vacios de la

bisagra.

5. Saque los tornillos de la parte superior del lado opuesto del

gabinete de la fabrica de hielo. Gire la bisagra al reves de

manera que el pasador de la bisagra apunte hacia abajo.

Coloque la bisagra en el lado superior opuesto de la fabrica

de hielo y ajuste los tornillos.

6. Saque el pasador de la bisagra superior.

Volver a colocar la puerta

1. Coloque la funda plastica del pasador de la bisagra en el

agujero de la bisagra superior en la puerta. Alinee la puerta

con el agujero de la bisagra superior y vuelva a colocar el

pasador de la bisagra superior.

2. Vuelva a colocar la manija y los tornillos de la manija.

Pasador de bisagra Tomillode cabezahexagonalde

_e" para bisagra

Bisagra superior

.......... A

DZ,f ' _ _(_"T _

A. Pasador de bisagra

B.Funda delpasador de bisagra

C.Bisagra

D.Tornillo de cabezahexagonalpara bisagra

Bisagra inferior

................................

A. Tomillode cabezahexagonalpara bisagra

B.Funda delpasador de bisagra

C. Bisagra

D. Pasadorde bisagra

Invertir el seguro de la puerta

1. Saque los tapones de los orificios del lade opuesto de la

puerta y dejelos aparte.

2. Saque los tornillos del seguro magnetico de la puerta y

vuelva a colocarlo en el lade opuesto de la puerta.

3. Empuje los tapones de los orificios a su lugar en el lade

opuesto de la puerta.

Peligro de Choque Electrico

Conecte a un contacto de pared de cone×ion a tierra de

3 terrninaiee.

No quite la terminal de cone×ion a tierra.

No use un adaptador.

No use un cable electrico de e×tenei6no

No seguir estas instruccionee puede ocaeionar

la rnuerte, incendio o choque electrico.

Su fabrica de hielo nueva puede producir algunos sonidos que

no le sean familiares. Es posible que usted este preocupado

debido a que se trata de sonidos que no escuch6 con

anterioridad. La mayor parte de los sonidos nuevos son

normales. Las superficies duras, como serian los pisos, paredes

y gabinetes pueden hacerlos sonar mas fuerte de Io que son

realmente. A continuaci6n se describen los tipos de sonidos que

pudieran ser nuevos para usted y que es Io que los produce.

• Cuando la valvula de agua se abre para Ilenar el dep6sito de

agua para cada ciclo, se pudiera escuchar un zumbido.

El caudal del refrigerante o de la Ifnea de agua pudiera

ocasionar ruidos metalicos. Tambien los articulos que estan

almacenados encima de lafabrica de hielo pueden producir

ruidos.

El compresor de eficiencia alta pudiera producir un sonido

pulsante o agudo.

El agua corriendo sobre la placa del evaporador pudiera

producir un sonido de salpicaduras.

El agua corriendo de la placa del evaporador hacia el

dep6sito de agua pudiera producir un sonido de

salpicaduras.

AI acercarse el fin del ciclo pudiera escucharse un sonido de

borboteo debido al caudal del refrigerante fluyendo en la

fabrica de hielo.

Es posible escuchar un sonido como de aire forzado por el

ventilador del condensador por encima del condensador.

Es posible escuchar un "ruido sordo" durante el ciclo de

recoleccidn cuando la capa de hielo se desliza del

evaporador hacia la rejilla cortadora.

AI arrancar la fabrica de hielo pot primera vez, se pudiera

escuchar agua que fluye continuamente. La fabrica de hielo

esta programada para ejecutar un ciclo de enjuague antes de

iniciar la fabricaci6n del hielo.

USO DE SU FABRICA

DE HIELO

Co _o fs_tsc_ona s_, _:_._b_'oa de )_}eo

Cuando ponga su fabrica de hielo en rnarcha por prirnera vez, la

bandeja del agua se Ilenara y el sisterna se enjuagara pot s[ solo

antes de cornenzar a elaborar el hielo. El proceso de enjuague

tarda unos cinco rninutos.

Bajo condiciones norrnales de funcionarniento, la fabrica de hielo

funcionara a Jastemperaturas prefijadas. El sensor de nivel del

hielo ubicado en el caj6n de almacenaje del hielo controlara los

niveles del hielo.

IMPORTANTE:

• Si el suministro de agua para la fabrica de hielo esta cerrado,

asegt]rese de colocar el control de la fabrica de hielo en OFF

(Apagado).

La fabrica de hielo esta diser_ada para elaborar hielo

transparente usando la mayoria de fuentes de agua a diario.

Si obtiene resultados insatisfactorios, quizas el agua que usa

necesite ser filtrada o tratada.

4. Enchufe la fabrica de hielo o reconecte el suministro de

energfa.

NOTA:

Proceso de elaboracibn de hielo •

El agua circula constantemente sobre una placa de

congelaci6n. A medida que el agua se congela para

convertirse en hielo, los minerales que estan en el agua son

rechazados. Esto produce una capa de hielo con un bajo

contenido de minerales.

Cuando se Iogra el espesor deseado, la capa de hielo se

desprende y se desliza sobre la rejilla de corte. La rejilla

divide la capa de hielo en cubos individuales.

3. El agua que contiene los minerales rechazados es drenada

despues de cada ciclo de congelaci6n.

4. El agua fresca entra en la unidad para ser usada en el

siguiente ciclo de elaboraci6n de hielo.

5. Los cubos caen en el caj6n de almacenaje. Cuando el caj6n

esta Ileno, la fabrica de hielo se apaga automaticamente y

vuelve a funcionar cuando se necesita mas hielo. El caj6n de

almacenaje no esta refrigerado y una poca cantidad de hielo

se derretira. La cantidad de derretimiento varia seg0n la

temperatura ambiente.

AI presionar el interruptor de ON/OFF (Encendido/

Apagado), no se corta el suministro de energia a la

fabrica de hielo.

• Deje transcurrir 24 horas para la producci6n del primer

Iote de hielo. Deshagase del primer Iote de hielo

producido.

Modo de produccibn acelerada de hielo (Acceler Ice)

Para comenzar el ciclo de producci6n acelerada de hielo, oprima

el bot6n de Acceler Ice (producci6n acelerada de hielo) mientras

esta en funcionamiento la fabrica de hielo. La fabrica de hielo

entonces producira una mayor cantidad de hielo en un periodo

de 24 horas. Este ciclo debera seleccionarse siempre que

necesite una gran cantidad de hielo y la bandeja del hielo este

casi vacia.

Luz de estado para limpieza necesaria

La luz de estado para limpieza necesaria le ayudara a saber

cuando debe limpiar su fabrica de hielo. La luz cambiara de

verde a amarilla. Esto le indica que ya casi es hora de limpiar su

fabrica de hielo. Se recomienda que usted limpie la fabrica de

hielo cuando la luz de estado cambie a rojo O se reduzca de

manera significativa la producci6n de hielo. Para limpiar su

fabrica de hielo, vea "Sistema de la fabrica de hielo".

Luz de servicio

La luz de servicio indica cuando se requiere el servicio. Si se

enciende la luz de servicio, apague la fabrica de hielo y

enciendala otra vez. Si la luz de servicio se vuelve a prender,

Ilame al servicio.

CUlDADO DE SU FABRICA

DE HIELO

NOTA: As[ como la temperatura ambiente y del agua varian,

la cantidad producida y almacenada de hielo tambien varia.

Esto significa que las temperaturas de funcionamiento mas

altas resultaran en una reducci6n de la producci6n del hielo.

6. Para empezar la producci6n de hielo, presione ON

(Encendido).

7. Para detener el funcionamiento de la fabrica de hielo, oprima

OFF (Apagado).

Call Service IceMaker Status

® ® ® ®

@@@@

Para que la fabrica de hielo funcione con maxima eficacia, y para

evitar una falla prematura de los componentes del sistema de

elaboraci6n de hielo, este y el condensador de aire frio necesitan

ser limpiados regularmente. Vea las secciones "Sistema de la

fabrica de hielo" y "Condensador'.

Superficies Exteriores

Lave las superficies exteriores esmaltadas de la unidad y las

juntas con agua tibia y jab6n o detergente suave. Limpie con un

paso y seque. El uso regular de un buen producto para limpieza

domestica y cera ayudaran a proteger el acabado. No use

productos de limpieza abrasivos en las superficies esmaltadas ya

que pueden rayar el acabado.

Para productos con acabado de acero inoxidable, use una

esponja o un trapo suave y un detergente suave en agua tibia. No

use limpiadores abrasivos o fuertes. No use blanqueador con

cloro en superficies de acero inoxidable.

Sistemadelaf&bricadehielo

Los minerales que han side quitados del agua durante el ciclo de

congelaci6n, formaran al final un dep6sito Ileno de sarro en el

sistema de agua. La limpieza peri6dica del sistema ayudara a

quitar la capa de minerales que se ha formado. La frecuencia de

la limpieza depende del grado de dureza del agua. Con agua

dura (de 15 a 20 granos per gal6n [4 a 5 granos per litro]), es

posible que se necesite limpiar con una frecuencia de cada

6 meses.

NOTA: Use una botella de 16 oz (473 mL) de limpiador aprobado

para fabricas de hielo. Para comprar el limpiador, Ilame al

1-800-4-MY-HOME ®.

1. Empuje el interruptor del selector a la posici6n de apagado

(OFF).

2. Espere entre 5 a 10 minutos para que el hielo caiga en el

caj6n de almacenaje. Quite todo el hielo del caj6n de

almacenaje.

3. Destornille el tap6n de desagQe de la parte inferior de la

bandeja del agua ubicada dentro del caj6n de almacenaje

come se ilustra. Deje que el agua se escurra por complete.

4. Vuelva a colocar el tap6n de desagQe bien asegurado en la

bandeja de agua. Si el tap6n de desagQe esta flojo, el agua

se vaciara de la bandeja de agua, y usted tendra hielo fine o

no tendra hielo.

5. Antes de completar los siguientes pasos, lea y siga toda la

informaci6n sobre el manejo del limpiador que se encuentra

en la botella. Use una botella de 16 oz (473 mL) del de

limpiador aprobado para fabricas de hielo.

6. Vierta una botella de la soluci6n en la bandeja del agua. Llene

la botella dos veces con agua del grifo y viertala en la

bandeja del agua.

B--

L-_XX\ 3° \ J

| _ .. C

A. Bandejadeagua

B. Torn_osdemariposa

de_ bandejadeagua

C. Tapdndedesag8e

7. Presione y sostenga el bot6n de CLEAN (Limpiar). Vea "Uso

de los controles". La luz destellara indicando que el ciclo de

limpieza esta en proceso. AI terminar el ciclo de limpieza

(aproximadamente 70 minutos), la luz indicadora se pone

verde. Durante el ciclo de limpieza, el sistema efectuara

automaticamente su limpieza y enjuague.

8. Saque la tapa de desagQe de la bandeja de agua despues de

haber terminado el ciclo de limpieza. Busque cualquier

soluci6n de limpieza que se haya quedado en la bandeja de

agua. Si la soluci6n de limpieza se filtra de la bandeja del

agua, usted debera repetir el ciclo de limpieza. Vuelva a

colocar y asegure el tap6n de desagQe en la bandeja de

agua. Si la tapa de desagQe esta suelta, el agua se vaciara de

la bandeja de agua y usted tendra hielo muy delgado o no

tendra hielo.

NOTA: La gran acumulaci6n de sarro puede requerir la repetici6n

del proceso de limpieza con una soluci6n de limpieza nueva.

9. Empuje el interruptor del selector a ON para reanudar la

producci6n del hielo.

Condensador

Un condensador sucio u obstruido:

• Obstruye el flujo apropiado de aire.

• Reduce la capacidad de elaboraci6n del hielo.

• Ocasiona temperaturas mas altas que las recomendadas,

que puede dar lugar afallas de los componentes.

Peligro de Choque Electrico

Desconecte el surninistro de energia antes de limpiarlo.

Vuelva a colocar todos los cornponentes y paneles

antes de hacer funcionar,

No seguir estas instrucciones puede ocasionar

la muerte o choque electrico.

1. Desenchufe la fabrica de hielo o desconecte el suministro de

energia.

2. Quite los dos tornillos que estan en el panel de acceso

inferior y los dos tornillos del Area de la rejilla de la base del

soporte del panel frontal. Jale hacia adelante para quitar el

panel de acceso inferior.

3. Jale la parte inferior hacia adelante y luego hacia abajo para

quitar el panel de acceso inferior.

Quite la suciedad y pelusa de las aletas del condensador y

del compartimiento de la unidad con el cepillo de la

aspiradora.

Vuelva a colocar el panel de acceso inferior usando los cuatro

tornillos.

Enchufe la fabrica de hielo o reconecte el suministro de

energia.

Piezasinteriores

1. Desenchufe la fabrica de hielo o desconecte el suministro de

energia.

2. Abra la puerta del caj6n de almacenaje y quite el hielo que

esta en el caj6n.

3. Quite el tap6n de desagQe de la bandeja del agua y

desag0ela por completo. Vuelva a colocar el tap6n de

desag0e bien asegurado en la bandeja de agua. Si el tap6n

de desag0e esta flojo, el agua se vaciara de la bandeja de

agua, y usted tendra hielo fine o no tendra hielo.

4. Saque los dos tornillos que sujetan la tapa de la rejilla de

corte en su lugar y saque la tapa de la rejilla de corte.

5. Desenchufe el arnes electrico del lado izquierdo de la rejilla

de corte.

Quite, limpie y vuelva a colocar la pala para el hielo y el

soporte de la misma.

• Despues de quitar la palita de hielo, retire el soporte

removiendo los dos tornillos de mariposa.

• Lave el soporte de la pala para el hielo junto con las otras

piezas interiores usando las siguientes instrucciones.

• Vuelva a colocar los tornillos de mariposa para instalar

nuevamente el soporte de la palita de hielo.

A. Tapa de la rejilla de corte

B. Tornillos

Desenchufe el sensor de nivel del hielo del lado derecho de la

rejilla de corte. Jale el sensor de nivel del hielo hacia abajo y

hacia adelante para separarlo de la rejilla de corte.

Quite los tornillos de la mano derecha y de la mane izquierda.

Levante la rejilla de corte hacia arriba y hacia afuera.

NOTA: Asegt_rese de que el separador de plastico que se

encuentra a mano derecha del soporte de la rejilla de corte

permanezca con la rejilla de corte.

A_......................,_..........._::...... _........................D

t_'" \E

C..................... m-5 X!U \

A. Arn_s de la rejilla de corte

B. Tornillo

C. Rejilla de corte

D. Arn_s del sensor de

nivel del hielo

E. Separador de pl#stico

F. Tornillo

Quite los dos tornillos de mariposa que sostienen la bandeja

del agua en su lugar. Empuje hacia abajo con una mano en la

parte del frente de la bandeja mientras jala hacia adelante el

lade posterior inferior.

B .............

\ -[o \ - )

........... ........................B

,, C

A. Bandeja de agua

B. Ternillos de mariposa de la

bandeja de agua

C. Tapdn de desagDe

10.

A.Tornillo de mariposa

B. Soporte de la pala para el hielo

Lave con jab6n o detergente suave y agua tibia las piezas

interiores (la rejilla de corte, el exterior de las mangueras y la

bandeja del agua) y el caj6n de almacenaje, la junta de la

puerta, la pala para el hielo y el soporte de la pala para el

hielo. Enjuague en agua limpia. Luego limpie las mismas

piezas en una soluci6n de una cucharada (15 mL) de

blanqueador domestico mezclado con 1 gal6n (3,8 L) de

agua tibia. Nuevamente enjuaguelas a fondo en agua limpia.

NOTA: No quite las mangueras. No lave las piezas de

plastico en la lavavajillas. Cstas no pueden soportar

temperaturas superiores a los 145°F (63°C).

11. Vuelva a colocar la bandeja del agua empujando la parte

inferior hacia atras con una mane mientras empuja hacia

arriba y hacia atras la parte superior. Asegure la bandeja del

agua volviendo a colocar ambos tornillos.

12. Verifique Io siguiente:

• Que el tap6n de desag0e de la bandeja del agua este

bien asegurado en su lugar. Si el tap6n de desag0e esta

flojo, el agua se vaciara de la bandeja de agua, y usted

tendra hielo fine o no tendra hielo.

13.

14.

15.

• Que la manguera de la bandeja del agua este insertada

en la abertura de desag0e del caj6n de almacenaje.

Deslice hacia atras la rejilla de corte hasta colocarla en su

lugar y aseg0rela volviendo a colocar el tornillo de la mano

derecha y el separador de plastico. Luego ajuste el tornillo de

la mano izquierda. Vuelva a conectar los arneses de la rejilla

de corte y del sensor de nivel del hielo.

Vuelva a colocar la tapa de la rejilla de corte y los dos

tornillos.

Enchufela fabrica de hielo y reconecte el suministro de

energfa.

Peligro de Choque Electrico

Deeconecte el suministro de energfa antes de darle

mantenimiento.

Vuelva a colocar todos los componentee y panelee

antes de hacerlo funcionar.

No seguir estas instrucciones puede ocasionar

la muerte o choque electrico.

Para apagar la f&brica de hielo:

1. Desenchufe la fabrica de hielo o desconecte el suministro de

energfa.

2. Quite todo el hielo del recipiente de almacenamiento.

3. Cierre el suministro de agua.

4. Quite los dos tornillos del panel de acceso inferior y los dos

tornillos de la zona de la rejilla de la base del soporte del

panel frontal. Tire hacia delante para quitar el panel de

acceso inferior.

5. Desconecte las lineas de entrada y de salida de la valvula de

agua. Deje que esas lineas se desagOen y a continuaci6n

vuelvalas a conectar a la valvula.

6. Reponga el panel inferior de acceso y los tornillos.

7. Quite el tap6n del desagQe para desaguar el agua de la

bandeja de agua.

8. Si se espera que la temperatura ambiente baje de 32°F (0°C),

elimine el agua de la linea de desagQe.

Para aquellas fabricas de hielo que tienen instalada una

bomba de desagOe:

• Enchufe la fabrica de hielo o reconecte el suministro de

energfa.

• Apague la fabrica de hielo y quite todo el hielo que

pudiese haber quedado en el recipiente para hielo.

• Vierta un cuarto de gal6n (0,95 L) de agua en el recipiente

del hielo cerca del desagOe y deje reposar a la unidad por

cerca de cinco minutos. Esta operaci6n permitira que el

agua en el recipiente se desagQe per la bomba de

desagQe, de tal manera que la bomba eliminara el agua

restante del recipiente del hielo y de la bomba de

desagQe.

• Desenchufe la fabrica de hielo o desconecte el suministro

de energfa.

9. Limpie la fabrica de hielo y el recipiente de almacenamiento

antes de usarla nuevamente.

10. Conecte a un contacto de pared de conexi6n a tierra de

3 terminales.

NOTA: Todas las piezas de la fabrica de hielo vienen con

lubricaci6n permanente desde la fabrica. No deberian requerir

lubricaci6n adicional durante todo el ciclo vital de la maquina.

SOLUCION DE PROBLEMAS

Primero pruebe las soluciones sugeridas aqui para evitar el cost<)innecesario del servicio.

scionamb " to de .....

Su f&brica de hielo no funciona

Peligro de Choque Electrico

Conecte a un contacto de pared de conexion a tierra de

3 terminales.

No quite la terminal de cone×ion a tierra.

No use un adaptador.

No use un cable electrico de e×tenei6n.

No eeguir estae instrucciones puede ocasionar

la muerte, incendio o choque electrico.

_.Seha enchufado el cable de electricidad? Conecte a un

contacto de pared de conexi6n a tierra de 3 terminales.

&Se ha fijado el control en ON (Encendido)? Aseg0rese de

que el control este en ON.

&Se quem6 un fusible de la casa o se disparb un

disyuntor? Reemplace el fusible o reposicione el circuito. Si

el problema contin0a, lame a un electricista.

&Esta la temperatura ambiente mas fresca de Io normal?

La temperatura ambiente debe estar encima de los 55°F

(13°C). De otro mode, el termostato del dep6sito puede

detectar la temperatura ambiente fria y apagar la unidad aQn

cuando el dep6sito no esta Ileno de hielo. Ademas, es

posible que la unidad no vuelva a funcionar nuevamente una

vez que haya sido apagada.

• _,Se enciende la luz roja al presionar el botbn de Clean

(limpieza)? La fabrica de hielo recibe energia pero es posible

que necesite limpieza. Vea "Limpieza".

&Tiene la fabrica de hielo una bomba de desag(ie? Si se

agreg6 una gran cantidad de agua a la fabrica de hielo,

espere unos minutos para que la bomba de desag0e se

despeje. Si todavia queda agua en el dep6sito, verifique si la

manguera de desag0e esta retorcida.

La f&brica de hielo parece ser ruidosa

• &Circula el agua a trav_s de la fabrica de hielo? Este es el

funcionamiento normal. Se agrega agua per cada ciclo de

fabricaci6n de hielo.

&Se esta desbordando el agua del dep6sito? Esto es

normal. AI desbordarse el agua, se eliminan los minerales que

se quitaron del agua durante el proceso de fabricaci6n de

hiele.

• &Se escucha un "zumbido"? Verifique Io siguiente:

• AsegOrese de que el suministro de agua este

adecuadamente conectado y abierto.

• Aseg0rese de que la tapa de desag0e este apretada y

que la bomba de agua de la bandeja de desag0e esta

firmemente fija a la bandeja de agua.

&Hay hielo entre la placa del evaporador y la rejilla de

corte? Verifique si la fabrica de hielo esta nivelada. Yea

"Nivelaci6n'. Si la fabrica de hielo esta nivelada y el problema

contin0a, ponga afuncionar un ciclo de limpieza. Vea

"Limpieza'.

La f&brica de hielo funciona pero no produce hielo

• &Se ha fijado el control en ON? AsegOrese de que el control

este en ON.

• &Se ha conectado el suministro de agua? AsegOrese de

que el suministro de agua este adecuadamente conectado y

abierto.

&Se ha colocado la tapa de desagiJe segura en su lugar?

Si la tapa de desagQe esta floja, el agua se vaciara de la

bandeja de agua y usted tendra hielo delgado o no tendra

hielo. Apriete la tapa de desagQe.

• &Hay residuos en el tubo de desag(ie? Limpie el tubo de

desagOe.

• &Hay un estrechamiento en la linea de desag0e?

AsegOrese de que no haya torceduras en la Ifnea.

• &Se enciende y se apaga continuamente la luz de

limpieza? Llame solicitando servicio tecnico.

La fbbrica de hielo funciona pero produce muy poco

hielo

• &Est_ la temperatura ambiente m_s caliente que Io

normal? La temperatura ambiente superior a 90°F (32°C) por

Io general reducira la producciSn del hielo.

Peligro de Choque Electrico

Desconecte el suministro de energ(a antes de darle

mantenimiento.

Vuelva a colocar todos los componentes y paneles

antes de hacerlo funcionar.

No seguir estas instrucciones puede ocasionar

la muerte e choque electrice.

&Est_ sucio el condensador? La suciedad o la pelusa

puede estar obstruyendo el flujo de aire a traves del

"Cendensador".

&Se ha acumulado sarro en la fabrica de hielo? Si hay

acumulaci6n blanca de sarro en el sistema de congelaci6n y

del agua de la unidad, usted debera limpiar la fabrica de

hielo. Vea "Piezas interiores" en la secci6n "Limpieza".

• &Se ha colocado la tapa de desagOe segura en su lugar?

Si la tapa de desagQe esM floja, el agua se vaciara de la

bandeja de agua y usted tendra hielo delgado o no tendra

hielo. Apriete la tapa de desagOe si esta floja.

La rejilla de corte no est_ cortando las capas de hielo.

• &Se ha colocado la rejilla de corte segura en su lugar?

Verifique el tap6n del arnes de la rejilla de corte para

asegurarse de que la conexi6n este intacta. Vea la secci6n de _li

"Componentes interiores" de "Limpieza" para leer las ."-._'-',

instrucciones sobre c6mo quitar la rejilla de corte.

El hielo tiene real sabor, real olor o un color gris&ceo

• &Hay un contenido alto de minerales en el suministro de

agua? Puede ser necesario filtrar o tratar el agua.

• &Se ha formado una capa de minerales? Limpie su fabrica

de hielo. Vea "Sistema de la fabrica de hielo" en la secci6n

"Limpieza".

• &Se han guardado alimentos en el dep6sito de hielo? No

guarde alimentos en el depSsito de hielo.

• &Se quit6 todo el material de empaque? AsegOrese de

haber quitado todos los materiales de empaque en el

momento de la instalaci6n.

Hielo delgado, blando o aglutinado

• &Hay un contenido alto de minerales en el suministro de

agua? Puede ser necesario filtrar o tratar el agua.

• gSe ha formado una capa de minerales? Limpie su fabrica

de hielo. Vea "Sistema de la fabrica de hielo" en la secci6n

"Limpieza".

• &Hay hielo aglutinado en el dep6sito? Si no se usa el hielo

regularmente, se derretira y formara bloques. Rompa los

bloques con la palita de hielo provista.

Peligro de Peso Excesivo

Use dos o mas personas para mover e instalar

la fabrica de hielo.

No seguir esta instruccion puede ocasionar una

lesion en la espalda u otro tipo de lesiones.

• &Esta alineada la manguera de desag(Je sobre el

desagLie? Mueva la fabrica de hielo para alinear el desagQe.

Vea "Conexi6n del suministro de agua".

NOTA: Los tecnicos de servicio no pueden reparar los problemas

de plomeria presentes fuera de la fabrica de hielo. Llame a un

plomero competente autorizado.

CONTRATOS DE PROTECCION

Contratos maestros de proteccibn

iFelicitaciones por su inteligente adquisicidn! Su nuevo producto

Kenmore ®esta dise_ado y fabricado para proporcionarle a_os de

funcionamiento confiable. Pero al igual que todos los productos,

puede necesitar mantenimiento preventive o reparaci6n de vez

en cuando. Es allf donde el Contrato maestro de protecci6n

puede ahorrarle dinero e inconvenientes.

El Contrato maestro de protecci6n tambien ayuda a prolongar la

vida de su nuevo producto. He aquf Io que se incluye en el

Contrato*:

v' Piezas y mano de obra necesarios para ayudar a mantener

los productos funcionando correctamente bajo uso normal,

no s61o en caso de defectos. Nuestra cobertura va mucho

mas alia de la garantia del producto. No existen deducibles

ni fallas de funcionamiento que esten excluidas de la

cobertura -- protecci6n verdadera.

v' Servicio experto a cargo de un personal de mas de 10.000

t6cnicos de servicio autorizados por Sears, Io que significa

que su producto sera reparado por alguien en quien usted

puede confiar.

v' Llamadas de servicio ilimitado y servicio en todo el pais,

con la frecuencia que usted desee, cuando usted desee.

v' Garantia "sin disgustos" - reemplazo de su producto

protegido si ocurren cuatro fallas o mas del producto en el

transcurso de doce meses.

v' Reemplazo del producto si su producto protegido no puede

ser reparado.

v' Revisi6n anual de mantenimiento preventivo a solicitud

suya - sin costo adicional.

v' Ayuda rapida por telefono - Io que nosotros Ilamamos

Soluci6n r_pida - apoyo per telefono a cargo de un

representante de Sears para todos los productos. Piense en

nosotros como si fueramos un "manual parlante para el

propietario".

v' Protecci6n de sobrevoltaje contra daSos electricos debido a

fluctuaciones de electricidad.

Protecci6n por perdida de comida, por un valor anual de

$250, per cualquier perdida de comida que sea como

resultado de fallas mecanicas de cualquier refrigerador o

congelador cubierto bajo la garantia.

v' Reembolso de la renta si la reparaci6n de su producto

protegido tarda mas de Io prometido.

v' 10% de descuento sobre el precio comQn por el servicio de

reparaci6n que no este bajo protecci6n, asi como tambien las

piezas relacionadas con el mismo que se hayan instalado.

Una vez adquirido el Contrato, tan s61o tiene que Ilamar para fijar

la visita de servicio tecnico. Usted puede Ilamar a cualquier hera,

de dia o de noche, o fijar una visita tecnica en Internet.

El Contrato maestro de protecci6n es una compra sin riesgo. Si

per algQn motive usted Io cancela durante el periodo de la

garantfa del producto, le proveeremos un reembolso total. O un

reembolso proporcional en cualquier momento posterior a la

expiraci6n del perfodo de la garantia, iAdquiera hey su Contrato

maestro de protecci6n!

Se aplican algunas limitaciones y exclusiones. Para obtener

precios e informaci6n adicional en EE.UU., Ilame al

1-800-827-6655.

*La cobertura en Canada varia en algunos articulos. Para

obtener los detalles completos, Ilame a Sears Canada al

1-800-361-6665.

Servicio de Instalacibn de Sears

Para la instalaci6n profesional de Sears de aparatos

electrodomesticos, abridores de puertas de garaje, calentadores

de agua y otros articulos principales del hogar, en los EE.UU. o

en Canada Ilame al 1-800-4-MY-HOME ®.

TABLE DES MATII RES

GARANTIE .................................................................................... 27

SI_CURITI_ DE LA MACHINE A GLAQONS ................................ 28

INSTRUCTIONS D'INSTALLATION ............................................ 28

Deballage de la machine &gla(_ons........................................... 28

Exigences d'emplacement ........................................................ 29

Specifications electriques .......................................................... 29

Specifications de I'alimentation en eau ..................................... 29

Nivellement ................................................................................. 30

Raccordement a la canalisation d'eau ...................................... 30

Raccordement au conduit d'evacuation ................................... 31

Porte de la machine a gla(_ons .................................................. 32

Sons normaux ............................................................................ 33

UTILISATION DE LA MACHINE A GLA(_ONS ........................... 33

Fonctionnement de la machine a gla_ons ................................ 33

Reglage des commandes .......................................................... 34

ENTRETIEN DE LA MACHINE A GLA_ONS .............................. 34

Nettoyage ................................................................................... 34

Precautions a prendre avant

les vacances ou un demenagement .......................................... 36

DI_PANNAGE ................................................................................ 37

Fonctionnement de la machine a gla(_ons ................................ 37

Production de glagons ............................................................... 38

Qualite des gla(_ons ................................................................... 38

Problemes de plomberie ............................................................ 38

CONTRATS DE PROTECTION .................................................... 3g

NUMI_ROS DE SERVICE ...................... COUVERTURE ARRII_RE

GARANTIE

GARANTIE COMPLI_TE DE UN AN SUR LA MACHINE A

GLA(_ONS

Pendant un an a partir de la date d'achat, Iorsque cette machine

glagons est utilisee et entretenue conformement aux

instructions fournies avec la machine a gla(_ons, Sears reparera

cette machine a glagons sans frais, si la machine contient des

vices de materiaux ou de fabrication.

GARANTIE LIMITI_E DE UN AN SUR LA MACHINE A

GLA(_ONS

Pendant un an a compter de la date d'achat, Iorsque la machine

glagons est utilisee dans des applications commerciales et

qu'elle est utilisee et entretenue conformement aux instructions

fournies avec la machine a glagons, Sears fournira sans frais des

pieces de rechange pour tout composant comportant des vices

de materiaux ou de fabrication. Les frais de main d'oeuvre seront

factures.

GARANTIE COMPLI_TE DE CINQ ANS SUR LE SYSTI_ME DE

RI_FRIGI_RATION SCELLI_

Pendant cinq ans a compter de la date d'achat, Iorsque la

machine a gla9ons est utilisee et entretenue conformement aux

instructions fournies avec la machine a gla(_ons, Sears reparera

le systeme scelle (comprenant : le refrigerant, letube de

connexion, et le moteur du compresseur), sans frais, en cas de

vices de mat_riaux ou de fabrication.

SERVICE DE GARANTIE

Le service de garantie est disponible aux 12tats-Unis ou au

Canada en contactant Sears au 1-800-4-MY-HOME®

(1-800-469-4663).

Cette garantie s'applique seulement pendant que ce produit est

utilise aux 12tats-Unis ou au Canada.

Cette garantie vous donne des droits legaux specifiques, et vous

pourriez aussi avoir d'autres droits qui peuvent varier d'un etat

I'autre ou d'une province a I'autre.

Les termes de la garantie peuvent varier au Canada. Contacter

votre Centre de service Sears local pour des details complets.

Sears, Roebuck andCo.

D/817WA, Hoffman Estates, IL 60179

Sears Canada, Inc., Toronto, Ontario, Canada M5B 2B8

Enregistrement du module

Veuillez inscrire dans I'espace ci-dessous les numeros au

complet de modele et de serie et la date d'achat. Ces

renseignements se trouvent sur la plaque signaletique.

Gardez ces renseignements a disposition pour obtenir plus

rapidement assistance ou service Iorsque vous communiquez

avec Sears au sujet de votre machine a gla(_ons.

Num_ro de module

Num_ro de s_rie

Date d'achat

Conserver ces instructions et votre regu de vente pour reference

ulterieure.

SI CURITI DE LA MACHINE .AGLAqONS

Votre sdcuritd et celle des autres est tres importante.

Nous donnons de nombreux messages de securit6 importants dans ce manuel et sur votre appareil menager. Assurez-vous de

toujours lire tous les messages de securite et de vous y conformer.

Voici le symbole d'alerte de securit&

Ce symbole d'alerte de securite vous signale les dangers potentiels de deces et de blessures graves &vous

et &d'autres.

Tousles messages de securite suivront le symbole d'alerte de securite et le mot "DANGER" ou

"AVERTISSEMENT". Ces mots signifient :

Risque possible de deces ou de blessure grave si vous ne

suivez pas immediatement lee instructions.

Risque possible de deces ou de blessure grave si vous

ne suivez pas les instructions.

Tous les messages de securite vous diront quel est le danger potentiel et vous disent comment reduire le risque de blessure et

ce qui peut se produire en cas de non-respect des instructions.

IMPORTANTES INSTRUCTIONS DE SECURITI=

AVERTISSEMENT : Pour r6duire le risque d'incendie, de choc 61ectrique ou de blessures Iors de I'utilisation

de la machine & gla£ons, il convient d'observer certaines pr6cautions 616mentaires :

• Brancher sur une prise & 3 alveoles reliee &la terre.

• Ne pas enlever la broche de liaison & la terre.

• Ne pas utiliser un adaptateur.

• Ne pas utiliser un c&ble de rallonge.

• Utiliser deux ou plus de personnes pour deplacer et

installer la machine &gla(_ons.

• Deconnecter la source de courant electrique avant le

nettoyage.

• Deconnecter la source de courant electrique avant

I'entretien.

• Replacer pieces et panneaux avant de faire la remise

en marche.

CONSERVEZ CES INSTRUCTIONS

INSTRUCTIONS D'INSTALLATION

Risque du poids excessif

Utiliser deux ou plus de personnes pour deplacer et

installer la machine a glagons.

Le non-respect de cette instruction peut causer

une blessure au des ou d'autre blessure.

Enl_vement des mat_riaux d emballage

Ne pas utiliser d'instruments aceres, d'alcool a friction, de

liquides inflammables ou de nettoyants abrasifs pour enlever

le ruban adhesif ou la colle. Ne pas utiliser d'eau de Javel sur

les surfaces en acier inoxydable de la machine a glagons.

Ces produits peuvent endommager la surface de votre

machine a glagons.

Nettoyage avant I utilisation

Apres avoir enleve tousles materiaux d'emballage, nettoyer

I'interieur de la machine a glagons avant de I'utiliser. Voir les

instructions de nettoyage dans la section "Entretien de la

machine & glagons".

Enlever le ruban adhesif et la colle de la machine & gla9ons avant

de I'utiliser.

• Pour enlever ce qui reste du ruban adhesif ou de la colle de

la surface exterieure de la machine a glagons, frotter la

surface vivement avec le pouce. La colle ou I'adhesif qui

reste peut _tre facilement enleve(e) en frottant une petite

quantite de liquide vaisselle sur I'adhesif avec les doigts.

Rincer & I'eau tiede et essuyer.

d p a<ieme

Pour assurer une bonne aeration de la machine a glagons,

I'avant dolt _tre completement degage. Les autres c6tes et le

dessus de I'appareil peuvent atre dissimules, mais

I'installation dolt permettre de tirer la machine a gla(}ons vers

I'avant pour I'entretien, si necessaire.

Pour installer la machine a glagons, il faut avoir un tuyau

souple d'alimentation en eau froide de 1/4"(6,35 mm) de

diametre exterieur en cuivre avec un robinet et un systeme de

vidange par gravite ou une pompe a condensats pour

pousser I'eau vers un drain existant.

Choisir un endroit bien aer6 ou la temperature est superieure

55°F (13°C) et inferieure a 110°F (43°C). Pour tirer le

meilleur rendement de I'appareil, la temperature ambiante

dolt se situer entre 70°F (21°C) et 90°F (32°C).

Cet appareil dolt _tre installe a un endroit protege contre les

elements, comme le vent, la pluie, les embruns ou les

egouttures.

Lorsque I'appareil est installe sous un comptoir, observer les

dimensions d'ouverture indiquees. Placer les composants

electriques et de plomberie dans la zone recommandee sur

I'illustration.

REMARQUE:

• Verifier que le cordon d'alimentation n'est pas coince

entre la machine a glagons et le placard.

• Verifier que le conduit de raccordement a la canalisation

d'eau n'est pas coince entre la machine a glagons et le

placard.

• Verifier que le tuyau d'evacuation (sur certains modeles)

n'est pas coince entre la machine a gla9ons et le placard.

34"

(86,4 cm)

Min.

341/2 ,,

(87,6 cm)

Max.

cm)

(38,1 cm)

A. Zone recommand_e pour les composants

_lectriques et de plomberie

B. Niveau du plancher

281/2''

(72,4 cm)

IIest recommande de choisir un emplacement ou le plancher

est de niveau. II est important que la machine a gla9ons soit

d'aplomb pour bien fonctionner. Au besoin, il est possible de

regler la hauteur de la machine & glagons en changeant la

position des pieds de nivellement. Voir la section

"Nivellement".

e c__sques

Risque de choc electrique

Brancher sur une prise a 3 alv_olee reliee a la terre.

Ne pae enlever la broche de liaison a la terre.

Ne pae utilieer un adaptateur.

Ne pae utilieer un c_ble de rallonge.

Le non-respect de ces instructions peut causer

un d_ces, un incendie ou un choc _lectrique.

Avant de deplacer la machine a gla9ons a sa place definitive, il

faut s'assurer que le raccordement electrique a ete fait

correctement.

IIfaut un circuit d'alimentation electrique CA seulement de

115 volts, 60 Hz, de 15 ou 20 amperes, mis a la terre

conformement aux instructions du Code national de I'electricite

et des codes et reglements Iocaux.

II est recommande de reserver un circuit special a la machine

glagons. Utiliser une bofte ou I'alimentation ne peut pas _tre

coupee a I'aide d'un commutateur ou d'un interrupteur a tirage.

IMPORTANT : Si ce produit est connecte & une prise protegee

par un disjoncteur de fuite a la terre, un declenchement

intempestif peut se produire et causer une perte de

refroidissement. La qualite des glagons peut en _tre affectee. Si

un declenchement intempestif se produit et si les glagons

semblent _tre de pietre qualite, jeter le tout.

M_thode de raise _ la terre recommand_e

Pour votre propre securite, cet appareil dolt _tre mis a la terre.

L'appareil comporte un cordon d'alimentation electrique a trois

broches pour la mise a la terre. Pour minimiser les risques de

choc electrique, le cordon d'alimentation electrique dolt _tre

branche sur une prise de courant murale de configuration

correspondante, a trois alveoles, reliee a la terre conformement

au Code national de I'electricite et aux codes et r_glements

Iocaux. S'il n'y a pas de prise de courant correspondante, il

incombe au client de faire installer une prise de courant murale

trois alveoles mise a la terre par un electricien qualifie.

Spec f o&st s "_s _:_ne8_s

Une alimentation en eau froide avec une pression entre 30 et

120 Ib/po _(207 et 827 kPa) est necessaire pour faire fonctionner

la machine a glagons. Si vous avez des questions au sujet de la

pression de votre eau, appeler un plombier qualifie agree.

Alimentation en eau par osmose inverse

IMPORTANT :La pression de I'alimentation en eau entre le

syst_me d'osmose inverse et la valve d'arrivee d'eau de la machine

glagons dolt _tre entre 30 et 120 Ib/po _(207 et 827 kPa).

Si un systeme de purification de I'eau par osmose inverse est

raccorde a votre alimentation en eau froide, la pression de I'eau au

systeme dolt _tre d'un minimum de 40 a 60 Ib/po _(276 a 414 kPa).

Le syst_me d'osmose inverse dolt fournir 1gal. (3,79 L) d'eau par

heure pour un fonctionnement correct de la machine a glagons.

Si la pression de I'eau au systeme d'osmose inverse est

inferieure a 40 a 60 Ib/po _(276 a 414 kPa) :

• Verifier si le filtre du systeme d'osmose inverse est bloque et

le remplacer si necessaire.

• Laisser le reservoir du systeme d'osmose inverse se remplir • Utiliser un tuyau en cuivre et verifier s'il y a des fuites.

apres une utilisation intense.

Si vous avez des questions au sujet de la pression de votre eau,

appeler un plombier qualifie agree.

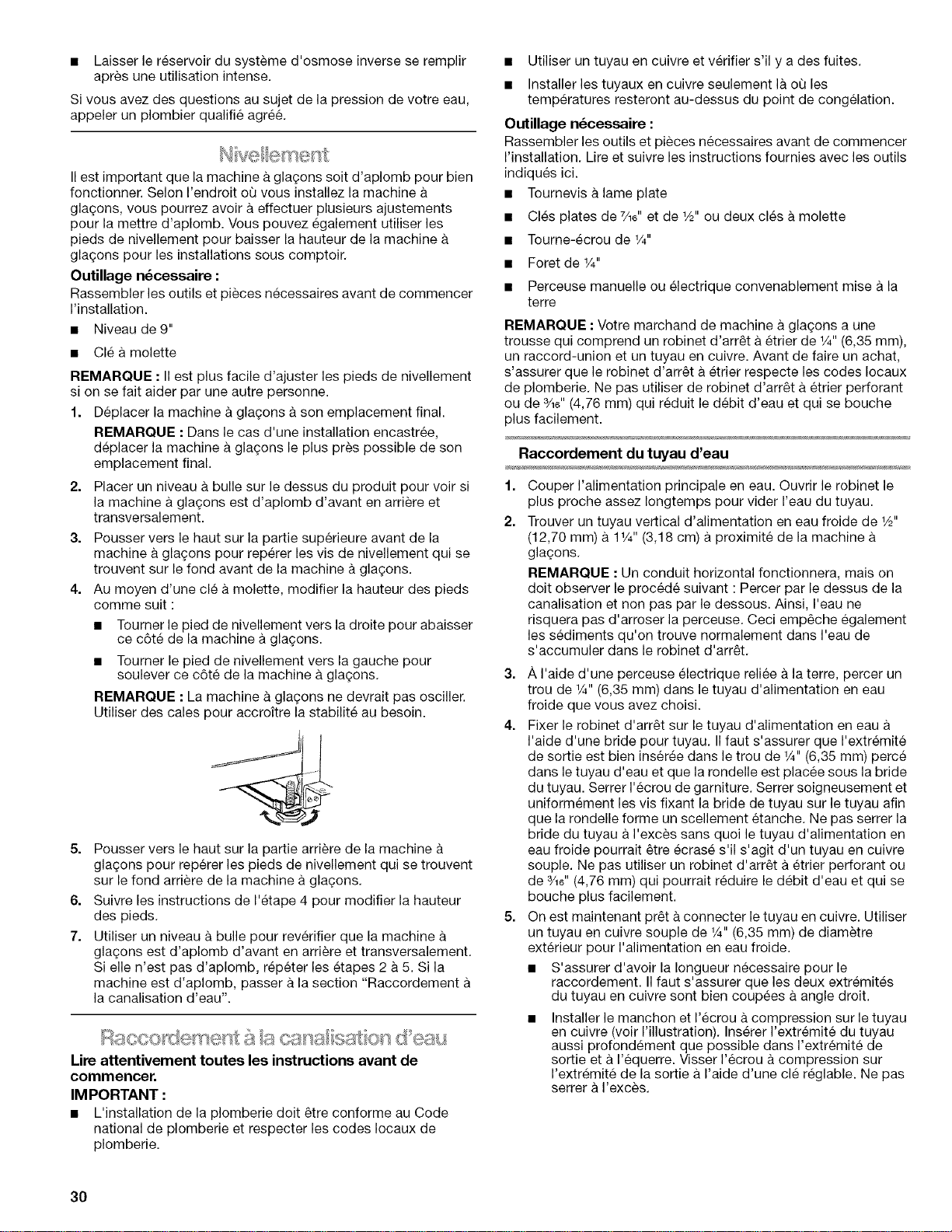

IIest important que la machine &glagons soit d'aplomb pour bien

fonctionner. Selon I'endroit ou vous installez la machine

gla(_ons, vous pourrez avoir a effectuer plusieurs ajustements

pour la mettre d'aplomb. Vous pouvez egalement utiliser les

pieds de nivellement pour baisser la hauteur de la machine

gla(_ons pour les installations sous comptoir.

Outillage n6cessaire :

Rassembler les outils et pieces necessaires avant de commencer

I'installation.

• Niveau de 9"

• Cle a molette

REMARQUE : II est plus facile d'ajuster les pieds de nivellement

si on se fait aider par une autre personne.

1. Deplacer la machine a glagons a son emplacement final.

REMARQUE : Dans le cas d'une installation encastree,

d6placer la machine a gla(;ons le plus pr6s possible de son

emplacement final.

Placer un niveau a bulle sur le dessus du produit pour voir si

la machine a glagons est d'aplomb d'avant en arriere et

transversalement.

Pousser vers le haut sur la partie superieure avant de la

machine a glagons pour reperer les vis de nivellement qui se

trouvent sur le fond avant de la machine a glagons.

Au moyen d'une cle a molette, modifier la hauteur des pieds

comme suit :

• Tourner le pied de nivellement vers la droite pour abaisser

ce c6te de la machine a glagons.

• Tourner le pied de nivellement vers la gauche pour

soulever ce c6te de la machine a glagons.

REMARQUE : La machine a gla(_ons ne devrait pas osciller.

Utiliser des cales pour accroftre la stabilite au besoin.

5. Pousser vers le haut sur la partie arriere de la machine

glagons pour reperer les pieds de nivellement qui se trouvent

sur le fond arriere de la machine a glagons.

6. Suivre les instructions de I'etape 4 pour modifier la hauteur

des pieds.

7. Utiliser un niveau a bulb pour reverifier que la machine

glagons est d'aplomb d'avant en arriere et transversalement.

Si elle n'est pas d'aplomb, r6peter les etapes 2 &5. Si la

machine est d'aplomb, passer a la section "Raccordement

la canalisation d'eau".

I.ire atte_tiveme_t toutes les instructions avant de

commencer,

IM PORTANT :

• L'installation de la plomberie dolt 6tre conforme au Code

national de plomberie et respecter les codes Iocaux de

plomberie.

• Installer les tuyaux en cuivre seulement la o[_ les

temperatures resteront au-dessus du point de congelation.

Outillage n6cessaire :

Rassembler les outils et pieces necessaires avant de commencer

I'installation. Lire et suivre les instructions fournies avec les outils

indiques ici.

• Tournevis a lame plate

• Cles plates de 7/16IIat de 1/211ou deux cles a molette

• Tourne-ecrou de 1/411

• Foret de 1/411

• Perceuse manuelle ou electrique convenablement mise a la

terre

REMARQUE : Votre marchand de machine a gla(;ons a une

trousse qui comprend un robinet d'arr6t a etrier de _/4"(6,35 mm),

un raccord-union et un tuyau en cuivre. Avant de faire un achat,

s'assurer que le robinet d'arr6t a etrier respecte les codes Iocaux

de plomberie. Ne pas utiliser de robinet d'arr6t a etrier perforant

ou de _/_" (4,76 ram) qui reduit le debit d'eau et qui se bouche

plus facilement.

Raccordement du tuyau d'eau

Couper I'alimentation principale en eau. Ouvrir le robinet le

plus proche assez Iongtemps pour vider I'eau du tuyau.

Trouver un tuyau vertical d'alimentation en eau froide de _/_"

(12,70 mm) a 11/4'' (3,18 cm) a proximite de la machine

gla(_ons.

REMARQUE : Un conduit horizontal fonctionnera, mais on

dolt observer le proced6 suivant : Percer par le dessus de la

canalisation et non pas par le dessous. Ainsi, I'eau ne

risquera pas d'arroser la perceuse. Ceci emp6che egalement

les sediments qu'on trouve normalement dans I'eau de

s'accumuler dans le robinet d'arr6t.

3. ,&,IIaide dIune perceuse electrique reliee a la terre, percer un

trou de _A"(6,35 mm) dans le tuyau d'alimentation en eau

froide que vous avez choisi.

4. Fixer le robinet d'arr6t sur le tuyau d'alimentation en eau

I'aide d'une bride pour tuyau. II faut s'assurer que I'extremite

de sortie est bien inseree dans le trou de 1_,,(6,35 mm) perce

dans le tuyau d'eau et que la rondelle est placee sous la bride

du tuyau. Serrer I'ecrou de garniture. Serrer soigneusement et

uniformement les vis fixant la bride de tuyau sur le tuyau afin

que la rondelle forme un scellement etanche. Ne pas serrer la

bride du tuyau a I'exces sans quoi le tuyau d'alimentation en

eau froide pourrait 6tre ecrase s'il s'agit d'un tuyau en cuivre

souple. Ne pas utiliser un robinet d'arr6t a etrier perforant ou

de _/1_"(4,76 mm) qui pourrait reduire le debit d'eau et qui se

bouche plus facilement.

5. On est maintenant pr6t a connecter le tuyau en cuivre. Utiliser

un tuyau en cuivre souple de 1/4"(6,35 mm) de diametre

exterieur pour I'alimentation en eau froide.

• S'assurer d'avoir la Iongueur necessaire pour le

raccordement. II faut s'assurer que les deux extremites

du tuyau en cuivre sent bien coupees a angle droit.

• Installer le manchon et I'ecrou a compression sur le tuyau

en cuivre (voir I'illustration). Inserer I'extremit6 du tuyau

aussi profond6ment que possible dans I'extr6mite de

sortie eta I'equerre. Visser I'ecrou a compression sur

I'extr6mite de la sortie a I'aide d'une cle reglable. Ne pas

serrer a I'exces.

G F

A. Tuyaud'alimentation en eaufroide E.Ecrou de compression

B.Bride F. Manchon Dcompression

C. Tuyauen cuivre G.Robinet d'arr_t

D.Raccord (achet_) H. Ecrou de lagarniture

Placer I'extremite libre du tuyau darts un contenant ou evier

et retablir I'alimentation principale en eau pour nettoyer le

tuyau jusqu'a ce que I'eau en sorte claire. Fermer le robinet

d'arr_t sur le tuyau d'alimentation en eau.

REMARQUE : Toujours vidanger le tuyau d'alimentation en

eau avant de faire le raccordement final sur I'entree du

robinet pour emp_cher tout mauvais fonctionnement

eventuel du robinet.

7. Courber le tuyau de cuivre de fagon a faire un raccordement

sur I'entree du robinet qui se trouve & I'arriere de la machine

gla(;ons (voir I'illustration). Laisser un serpentin de tube en

cuivre pour permettre de sortir la machine & gla(;ons de

I'armoire ou du mur en cas d'intervention de service.

rUE ARRII_RE

I B

A. Tuyau de vidange (modeles avec

pompe de vidange seulement)

B. Tuyau de ventilation (modeles avec

pompe de vidange seulement)

C. Tuyau d'alimentation en eau

8= Visser I'ecrou dans le raccord & I'extremite du tuyau en

cuivre, Serrer I'ecrou manuellement. Ensuite le serrer deux

tours de plus avec une cl& Ne pas serrer &I'exces.

REMARQUE : Pour eviter les vibrations, veiller &ce que les

tuyaux en cuivre ne soient pas en contact avec les parois

lat@ales de la machine & gla(;ons ou d'autres composants &

I'int@ieur de la caisse.

A B C D E F G

A. Canalisationjusqu'b D. Raccord (achet_)

la machinea glaqons E.Bague

B.Ecrou (achet_) F Ecrou

C.Bague (achet_e) G.Canalisationfournie provenant

de lamachine Dglaqons

9. OUVRIR le robinet d'arr_t.

10. Verifier s'il y a des fuites. Serrer tousles raccords (y compris

les raccordements de la valve) ou les ecrous qui coulent.

Vidange par gravit_

II faut raccorder le tuyau de vidange de la machine & glagons &

votre drain de vidange conformement aux codes et reglements

Iocaux et provinciaux. Si la machine a glagons est fournie avec

un drain de vidange par gravite, il faut suivre les instructions ci-

dessous Iors de I'installation des tuyaux de vidange. Ceci aidera

eviter que I'eau ne refoule darts le bac d'entreposage de la

machine a gla¢;ons et eventuellement sur le plancher et ne cause

des dommages.

• Les tuyaux de vidange doivent avoir au moins %" (15,88 mm)

de diametre int@ieur.

Les tuyaux de vidange doivent avoir une pente de 1" pour

chaque 48" (2,54 cm pour chaque 122 cm) de Iongueur ou

une pente de 1/4"pour chaque 12" (6,35 mm/30,48 cm) et ne

comporter aucun point bas ou I'eau pourrait stagner.

• Les drains de vidange de plancher doivent @re suffisamment

grands pour recevoir I'eau de vidange provenant de toutes

sources.

L'installation ideale a un tuyau de rejet a I'egout avec un

reducteur de vidange PVC de lye" (3,81 cm) a 2" (5,08 cm)

installe directement sous la sortie du tuyau de vidange

comme sur I'illustration. IIfaut maintenir un ecart anti-retour

de 1" (2,54 cm) entre le tuyau de la pompe de vidange et le

tuyau de rejet a I'egout.

• II sera peut-_tre souhaitable d'isoler le tuyau de vidange

completement jusqu'a I'entree du drain de vidange.

VUELATERALE

-I

I !

3%"

(9,2 cm)

23" C

(59,4 cm)

2" - 1V_"

(5 cm - 3,9 cm)

A. Tuyaude vidange

B.E-cartanti-retour de 1" (2,54cm)

C.R_ducteur du drain de vidange PVC

D.Le centre du drain devrait se trouver D23" (58,4cm) du devant de

laporte (avecou sanslepanneau de _" (1,91cm)sur laporte). Le

drain dolt aussi_tre centr_ de gauche Ddroite (7_" [18,56 cm] de

chaque c6t_ dela machine Dglaqons).

Syst_me avec pompe de vidange (sur certains modules)

Raccorder le drain de la machine &glagons au drain de vidange

conformement au Code international de plomberie eta tousles

codes et reglements Iocaux.

REMARQUE : Si le tuyau de vidange devient tordu et que I'eau

ne peut passe vidanger, votre machine a glagons ne

fonctionnera pas.

Raccordementduconduitd'_vacuation

Apr_s avoir verifie que le systeme de vidange est adequat, il faut

proceder tel que decrit ci-dessous pour bien mettre la machine

glagons en place :

Risque de choc electrique

Brancher sur une prise a 3 aiv_oles reli_e a la terre.

Ne pas enlever la hroche de liaison a la terre.

Ne pas utiliser un adaptateuro

Ne pas utiliser un c_ble de rallonge.

Le non-respect de ces instructions peut causer

un deces, un incendie ou un choc _lectrique.

1. Brancher I'appareil sur une prise a 3 alveoles reliee a la terre.

Risque du poids excessif

Utiliser deux ou plus de personnes pour deplacer et

installer la machine a glagons.

Le non-respect de cette instruction peut causer

une blessure au dos ou d'autre blessure.

Style 1 - Pour un syst_me de vidange par gravite, pousser la

machine a glagons en position pour que le conduit de

vidange soit positionne au-dessus du reducteur de vidange

en PVC. Voir "Vidange par gravite" precedemment darts cette

section. Style 2 - Pour le systeme avec pompe de vidange,

connecter le tuyau de sortie de la pompe au drain. Voir

"Systeme avec pompe de vidange" prec6demment dans

cette section.

3. V@ifier & nouveau la machine & glagons pour s'assurer qu'elle

est bien d'aplomb. Voir la section "Nivellement".

4. Si le code sanitaire local I'exige, sceller la machine sur le

plancher a I'aide d'un produit de calfeutrage approuve une

fois que les raccordements d'eau et d'electricite ont ete faits.

OUTILI,_GI:: NECI::SSAIRI:: :

Rassembler les outils et pieces necessaires avant de commencer

I'installation.

• Cle de %6" • Couteau a mastic plat

• Cle de 1/4" • Tournevis Phillips

Axe de la charniere Vis de charniere a t_te hexagonale _6"

D_pose de la porte

1. Debrancher la machine a glat_ons ou deconnecter la source

de courant electrique.

2. Oter les vis de la poignee et la poignee (sur certains

modeles). Garder les pieces ensemble et les mettre de c6te.

3. Retirer I'axe de la charniere superieure.

4. Retirer la porte des charnieres et revisser I'axe sup@ieur dans

la charniere superieure.

5. Inverser les embouts de porte comme suit :

• Oter les deux vis et embouts (superieurs et inferieurs).

• Deplacer I'embout superieur en diagonale sur le c6te

inferieur oppose, avec le c6te droit face a I'avant de la

machine &glagons.

• Deplacer I'embout inferieur en diagonale sur le c6te

superieur oppose, avec le c6te droit face a I'avant de la

machine a glagons.

6. Mettre la porte de c6te.

Inversion des charni_res

1. Devisser et enlever la charniere sup@ieure. Remettre les vis

dans les trous de charniere vides.

2. Oter les vis du bas du c6te oppose inf@ieur de la caisse de la

machine a glagons. Inverser la charniere sup@ieure de telle

sorte que I'axe pointe vers le haut Placer la charniere du c6te

oppose inf@ieur de la machine a glagons et serrer les vis.

3. Enlever la douille de plastique de I'axe de la charniere de la

"vieille" charniere inf@ieure et la replacer sur la nouvelle

charniere inferieure.

4. Oter les vis de la "vieille" charniere inferieure et la charniere.

Remettre les vis dans les trous de charniere vides.

5. Oter les vis du c6te superieur oppose de la caisse de la

machine a glagons. Inverser la charniere de telle sorte que

I'axe pointe vers le bas. Placer la charniere du c6te oppose

superieur de la machine a glagons et serrer les vis.

6. Oter I'axe de la charniere sup@ieure.

R_installation de la porte

1. Placer la douille de plastique de la charniere dans le trou de la

charniere superieure sur la porte. Aligner la porte avec le trou

de la charniere superieure et reinstaller I'axe sup@ieur.

2. Reinstaller la poignee et les vis de la poignee.

Charni_rs sup_rieure

............. A

A.Axe de lacharniere

B.Douille de I'axede la charniere

C.Charniere

D. Visde charnierea t_te hexagonale

Vis de poign_e Vis d'embout

Charni_reinf_rieure

J & ..............................D

A. Visde charnierea t#te hexagonale

B.Douille de I'axe de lacharniere

C. Charniere

D.Axe de la charniere

Inversion du Ioquet de porte

1. Oter les bouchons de trous du c6te oppose de la porte et les

conserver.

2. Oter les vis du Ioquet de porte magnetique et les reinstaller

du c6te oppose de la porte.

3. Pousser les bouchons de trous en place du c6te oppose de

la porte.

Risque de choc electrique

Brancher sur une prise a 3 alveoles reli_e a la terre.

Ne pas enlever la broche de liaison a la terre.

Ne pae utiliser un adaptateur,

Ne pas utiliser un c&ble de rallongeo

Le non-respect de ces instructions peut causer

un d_ces, un incendie ou un choc electrique.

4. Brancher la machine &glagons ou reconnecter la source de

courant electrique.

II est possible que votre nouvelle machine & gla(_ons emette des

bruits qui ne vous sont pas familiers. Comme ces bruits sont

nouveaux, ils peuvent vous inquieter. La plupart de ces nouveaux

bruits sont normaux. Des surfaces dures comme le plancher, les

murs et les armoires peuvent faire paraitre les bruits plus forts

qu'en realit& Les descriptions suivantes indiquent les genres de

bruits qui peuvent _tre nouveaux pour vous et leur cause.

• Vous entendrez un bourdonnement Iorsque la valve d'eau

s'ouvre pour remplir le reservoir d'eau pour chaque

programme.

• Des vibrations sonores peuvent provenir de I'ecoulement du

refrig6rant, de la canalisation d'eau ou d'articles places sur la

machine a glagons.

Le compresseur a haute efficacite peut produire un son aigu

ou de pulsation.

L'eau coulant sur la plaque d'evaporation peut produire un

son d'eclaboussement.

L'eau coulant de la plaque d'evaporation au reservoir d'eau

peut produire un son d'eclaboussement.

A la fin de chaque programme, vous pouvez entendre un

gargouillement attribuable au rdrigerant qui circule dans

votre machine a glagons.

Vous pouvez entendre de I'air qui est transmis au condenseur

par le ventilateur du condenseur.

Au cours du programme de recolte, vous pouvez entendre un

bruit sourd Iorsque la plaque de glace glisse de I'evaporateur

sur la grille de coupe.

Lors de la mise en marche initiale de la machine & glagons, il

est possible que vous entendiez I'eau couler continuellement.

La machine a glagons est programmee pour effectuer un

programme de rin(_age avant de commencer a fabriquer de la

glace.

UTILISATION DE LA

MACHINE A GLA( ONS

Lors de la mise en marche initiale de la machine a glagons, le bac

d'eau se remplira et le systeme se rincera avant de commencer

fabriquer de la glace, Le rin(_age prend environ cinq minutes.

Dans les conditions de fonctionnement normales, la machine

glagons se mettra en marche a des temperatures prereglees. Le

detecteur de niveau de glace dans le bac a glagons contr61era les

niveaux de glace.

IMPORTANT :

• Si I'alimentation en eau & la machine & glagons est fermee,

s'assurer que la commande de la machine a gla(_ons est

OFF (arr_t).

La machine & glaoons est congue pour fabriquer de la glace

transparente & partir de lamajorite des sources d'eau sur une

base quotidienne. Si les resultats sont insatisfaisants, il

faudra peut-_tre flitter ou traiter I'eau.

Fabrication de la glace

L'eau circule constamment sur un plateau de congelation.

Tandis que I'eau se congele, les mineraux qu'elle contient

sont expulses. II en resulte une plaque de glace a faible

teneur en mineraux.

Une fois qu'elle a atteint I'epaisseur desiree, la plaque de

glace se degage et glisse dans une grille de coupe, ou elle est

taillee en glagons.

3. L'eau contenant les dechets mineraux est evacuee apres

chaque programme de congelation.

4. De I'eau fraiche s'infiltre de nouveau dans la machine en vue

du prochain programme de fabrication de glagons.

5. Les gla(_ons tombent dans le bac & glagons. La machine

glagons s'arr_te automatiquement des que le bac est plein, et

elle se remet en marche Iorsqu'il faut plus de gla(_ons. Le bac

gla(_ons n'est pas refrigere et la glace fondra un peu. Le

degre de fonte depend de la temperature de la piece.

T_moin lumineux Cleaning Needed (nettoyage

n_cessaire)

Le temoin lumineux Cleaning Needed vous aide & savoir quand il

est necessaire de nettoyer la machine a glagons. Le temoin

lumineux changera de couleur et passera du vert au jaune. Cela

signifie qu'il est presque temps de nettoyer la machine a glagons.

II est recommande de nettoyer la machine a glagons Iorsque le

temoin lumineux devient rouge OU Iorsque la production de

glagons diminue fortement. Pour nettoyer la machine a glagons,

voir "Nettoyage du systeme de la machine a glagons".

Service

Le temoin Service indique si une visite de service est necessaire.

Si le temoin Service est allume, eteindre puis remettre en marche

la machine a gla(_ons. Si le temoin Service s'allume a nouveau,

faire un appel de service.

ENTRETIEN DE LA MACHINE

A GLAQONS

REMARQUE : Selon les variations de temperatures de la

piece et de I'eau, la quantite de glace produite et entreposee

variera. Ceci signifie que les temperatures de fonctionnement

plus elevees donnent une production de glace reduite.

Pour commencer le programme de production normale de

glagons, choisir ON.

Pour arr_ter la machine a gla_ons, choisir OFF.

Call Sewice Ice Maker Status

® ® ® ®

@@@@

NOTE :

• Le commutateur ON/OFF (marche/arr_t) n'arr_te pas

I'alimentation de la machine a gla(_ons.

• Accorder un delai de 24 heures pour produire la premiere

quantite de glagons. Jeter la premiere quantite de

glagons produite,

Mode Acceler Ice (production acc616r6e de glaqons)

Pour demarrer le programme Acceler Ice, appuyer sur le bouton

correspondant apres avoir mis en marche la machine a glagons.

Celle-ci produira environ 50 Ib (22,7 kg) de glagons en I'espace

de 24 h. II convient de choisir ce programme Iorsque vous savez

qu'il vous faudra prochainement disposer d'une plus grande

quantite de glagons et que le bac et vide ou presque.

Inspecter et nettoyer periodiquement la machine & glagons et le

condenseur d'air pour qu'ils fonctionnent toujours a leur

efficacite maximum et pour eviter toute panne prematuree de ses

leurs composants. Voir les sections "Nettoyage du systeme de la

machine a glagons" et "Condenseur".

Surfaces ext_rieures

Laver les surfaces exterieures en email et les joints etanches

avec de I'eau chaude et un savon doux ou un detergent. Essuyer

et secher. L'utilisation reguliere d'un ben produit de nettoyage et

de cire domestique aidera a proteger la finition. Ne pas utiliser de

produits de nettoyage abrasifs sur les surfaces emaillees pour ne

pas erafler la finition.

Pour les produits avec surface exterieure en acier inoxydable,

utiliser une eponge ou un linge propre et un detergent doux avec

de I'eau chaude. Ne pas utiliser de produits de nettoyage

abrasifs ou forts. Ne pas utiliser d'eau de Javel sur les surfaces

en acier inoxydable.

Nettoyage du syst_me de la machine _ gla_ons

Les mineraux rejetes par la circulation de I'eau pendant la

congelation formeront eventuellement un dep6t dur dans le

systeme. Nettoyer periodiquement le systeme de formation des

gla(_ons aide a enlever les dep6ts accumules de mineraux. La

frequence des nettoyages sera fonction de la durete de I'eau.

Lorsque I'eau est dure (15 a 20 grains/gal. [4 a 5 grains/litre]), vous

devrez faire des nettoyages probablement a tousles six mois.

REMARQUE : Utiliser une bouteille de 16 oz (473 mL) de produit

de nettoyage approuve pour la machine a glagons. Pour acheter

le produit de nettoyage, composer le 1-800-4-MY-HOME ®.

1. Placer le selecteur en position OFF (arr_t).

2. Attendre de 5 a 10 minutes que la glace tombe dans le bac

d'entreposage. Retirer toute la glace du bac d'entreposage.

3. Devisser le capuchon de vidange du bas du bac a eau situe

I'interieur du bac d'entreposage tel qu'illustr& Laisser I'eau

se vidanger completement.

4. Reinstaller le capuchon de vidange solidement sur le bac

eau. Si le capuchon de vidange est desserre, I'eau s'ecoulera

du bac a eau et la glace sera mince ou il n'y aura pas de

glace.

5. Lireetsuivretouteslesinstructionsd'utilisationapparaissant

surlabouteilleavantdesuivrelesetapessuivantes.Utiliser

unebouteillede16oz(473mL)deproduitdenettoyage

approuvepourlamachineaglagons.

6. Verserunebouteilledecettesolutiondanslebacaeau.

RemplirlabouteilleadeuxreprisesavecdeI'eaudurobinet

etverserlecontenudartslebac&eau.

2. Retirerlesdeuxvisdupanneaud'accesinferieuretlesdeux

visdelagrilledebasedusupportdupanneauavant.Tirer

versI'avantpourretirerlepanneaud'accesinferieur.

3. Tirer la partie inferieure vers I'avant, puis tirer vers le bas pour

retirer le panneau d'acces inferieur.

B...................... _j:::::: ...........B

I u_

A. Bac a eau

B.Visa ailette du bac aeau

C. Capuchon de vidange

7. Appuyer sans rel&cher sur le bouton CLEAN (nettoyage). Voir

"Utilisation des commandes". Le voyant clignote pour

indiquer que le programme de nettoyage est en cours.

Lorsque le voyant indicateur passe au vert (apres 70 minutes

environ), le programme de nettoyage est termin& Pendant le

programme de nettoyage, le syst_me se nettoie et se rince.

8. Lorsque le programme de nettoyage est termine, retirer le

capuchon de vidange du bac a eau pour voir s'il reste encore

un residu de solution de nettoyage dans le bac a eau. Si la

solution de nettoyage se vidange du bac a eau, recommencer

le cycle de nettoyage. Veiller a reinstaller le capuchon de

vidange solidement sur le bac a eau. Si le capuchon de

vidange est desserre, I'eau s'ecoulera du bac a eau et la

glace sera mince ou il n'y aura pas de glace.

REMARQUE : Les accumulations importantes de calcaire

pourraient necessiter des nettoyages repet6s avec une quantite

frafche de solution de nettoyage.

9. Remettre le selecteur en position ON pour recommencer la

production de glagons.

Condenseur

Un condenseur sale ou bouch_ :

• Entraine I'obstruction du flux d'air.

• Reduit la capacite de production des gla9ons.

• Entra_ne des temperatures d'utilisation superieures a celles

recommandees, ce qui pourrait entrafner des pannes.

Risque de choc _lectrique

Deconnecter la source de courant electrique avant le

nettoyage.

Replacer pieces et panneau× avant de faire la remise

en marche.

Le non-respect de ces instructions peut causer

un d_ces ou un choc electrique.

1. Debrancher la machine a glagons ou deconnecter la source

de courant electrique.

Retirer la salete et la charpie deposees sur les ailettes du

condenseur et du Iogement de I'unite de condensation

I'aide de la brosse d'un aspirateur.

5. Remettre le panneau d'acces inferieur en place et le fixer

I'aide des quatre vis.

6. Brancher la machine a glagons ou reconnecter la source de

courant electrique.

Nettoyage des composants int_rieurs

Debrancher la machine a glagons ou deconnecter la source

de courant electrique.

Ouvrir la porte du bac a glagons et retirer tout glagon qui s'y

trouve.

Retirer le capuchon de vidange du reservoir d'eau et vidanger

ce dernier completement. Reinstaller le capuchon de vidange

solidement sur le bac a eau. Si le capuchon de vidange est

desserre, I'eau s'ecoulera du bac a eau et la glace sera mince

ou il n'y aura pas de glace.

Oter les deux vis qui maintiennent le couvercle de la grille de

coupe en place et retirer le couvercle de la grille de coupe.

Debrancher le faisceau de c&blage du c6te gauche de la grille

de coupe.

A. Couvercle de la grille de coupe

B. Vis

Debrancher le detecteur de niveau de glagons du c6te droit

de la grille de coupe. Tirer le detecteur de niveau vers le bas

et vers I'avant pour I'eloigner de la grille de coupe.

Retirer les vis de droite et de gauche. Soulever la grille de

coupe et la sortir.

REMARQUE : II faut s'assurer que la cale d'ecartement en

plastique du c6te droit du support de la grille de coupe suit

cette derniere.

A. Faisceau de la grille de

coupe

B. Vis

C. Grille de coupe

D. Faisceau du d_tecteur de

niveau de glaqons

E.Cale d'_cartement en plastique

E Vis

Retirer les deux vis & ailette du bac a eau en place. Appuyer

avec une main sur I'avant du bac tout en tirant vers I'avant

sur le c6te arriere inf@ieur.

B ..............

A. Bacb eau

B. Visa ailette du bac a eau

C. Capuchon de vidange

Retirer, nettoyer et reinstaller la pelle & glace et son support.

• Apr_s avoir retire la pelle a glace, enlever le support en

6tant les deux vis de serrage.

• Laver le support de la pelle a glace avec les autres

composants interieurs conformement aux instructions

suivantes.

• Reinstaller le support de la pelle a glace en reinstallant les

vis de serrage.

A. Vis de serrage

B. Support de pelle a glace

10.

Laver les composants interieurs (grille de coupe, I'exterieur

des tuyaux et le bac a eau), le bac d'entreposage des

gla(_ons, le joint etanche de la porte, la perle a glagons et son

support avec de I'eau tiede et un savon ou un detergent

doux. Rincer avec de I'eau propre. Nettoyer ensuite ces

m_mes composants a I'aide d'une solution comprenant

1 cuilleree a soupe (15 mL) d'agent de blanchiment dans

1 gallon (3,8 L) d'eau tiede. Rincer a nouveau afond avec de

I'eau propre.

REMARQUE : Ne pas retirer les tuyaux. Ne pas laver les

composants en plastique au lave-vaisselle. Ces composants

ne resistent pas a des temperatures sup@ieures a 145°F

(63°C).

11. Remettre le bac a eau en place en appuyant sur lefond avec

une main tout en poussant vers le haut et vers I'arriere sur le

dessus. Fixer le bac a eau en remettant les deux vis en place.

12. Faire les v@ifications suivantes :

• Le capuchon de vidange du bac a eau est solidement en

place. Si le capuchon de vidange est desserre, I'eau

s'ecoulera du bac a eau et la glace sera mince ou il n'y

aura pas de glace.

• Le tuyau provenant du bac a eau est ins@e dans

I'ouverture de vidange du bac d'entreposage.

l& Glisser la grille de coupe en place et la fixer en remettant la

vis du c6te droit et la cale d'espacement en plastique. Serrer

ensuite la vis du c6te gauche. Reconnecter les faisceaux de

la grille de coupe et du detecteur de niveau de glagons.

14. Reinstaller le couvercle de la grille de coupe et les deux vis.

15. Brancher la machine a glagons et reconnecter la source de

courant electrique.

Risque de choc _lectrique

D_connecter la source de courant _lectrique avant

I'entretien.

Replacer pi_ces et panneaux avant de faire la remise

en marche,

Le non-respect de cee instructions peut causer

un decee ou un choc electrique.

Arr6t de la machine & glagons :

1. Debrancher la machine & gla(;ons ou deconnecter la source

de courant electrique,

2. Enlever tousles gla(;ons du bac d'entreposage.

3. Interromprel'arrivee d'eau.

Enlever les deux vis du panneau de I'ouverture d'acces

inferieure et les deux vis de la grille de la base (support du

panneau avant). Tirer vers I'avant pour enlever le panneau de

I'ouverture d'acces inferieure.

5. Deconnecter les canalisations d'entree et sortie sur la vanne

eau. Laisser I'eau s'ecouler des canalisations, puis

reconnecter les canalisations.

6. Reinstaller le panneau de I'ouverture d'acces inferieure et les

vis.

7. Cvacuer I'eau du bac a eau (6ter le capuchon de vidange).

8. Si la temperature de la piece dolt s'abaisser a moins de 32°F

(0°C), eliminer tout residu d'eau dans le conduit de drainage.

Machine a glagons avec pompe de vidange :

• Brancher la machine a glagons ou reconnecter la source

de courant electrique.

• Arr_ter la machine a glagons, et enlever tousles glat_ons

du bac a glagons.

• Verser 1 pinte (0,95 L) d'eau dans le r_ceptacle a glagons

pres de I'orifice de drainage, et attendre environ cinq

minutes. Ceci permettra a I'eau de s'ecouler depuis le

receptacle jusqu'a la pompe de vidange pour que la

pompe puisse evacuer toute I'eau qui reste dans le bac

glagons et dans la pompe.

• Debrancher la machine a gla(;ons ou deconnecter la

source de courant electrique.

9. Avant d'utiliser I'appareil de nouveau, nettoyer la machine

glagons et le bac a gla£ons.

10. Brancher la machine a glagons dans une prise a 3 alveoles

reliee a la terre.

REMARQUE : Tousles composants de la machine a gla(;ons ont

regu une lubrification permanente a I'usine. Aucune autre

lubrification ne devrait _tre necessaire durant la vie normale de la

machine.

DI PANNAGE

Essayer d'abord les solutions sugg_r_es ci-dessous pour _viter lecoot d'une visite de service inutile.

• Le t_moin rouge s'allume-t-il Iorsque le bouton Clean

La machine & glagons ne fonctionne pas (nettoyage) est enfonc_? La machine a glagons est sous

tension mais necessite un nettoyage. Voir "Nettoyage".

Risque de choc electrique

Brancher sur une prise a 3 alveoles reliee a la terre.

Ne pas enlever la broche de liaison a la terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un c&ble de rallonge.

Le non-respect de ces instructions peut causer

un deces, un incendie ou un choc electrique.

Le cordon d'alimentation est-il branch,? Brancher

I'appareil sur une prise a 3 alveoles reliee a la terre.

La commande est-elle r_gl_e a ON (marche)? S'assurer

que la commande est reglee a ON (marche).

Un fusible est-il grille ou le disjoncteur s'est-il d_clench_?

Remplacer le fusible ou reenclencher le disjoncteur. Si le

probleme persiste, appeler un electricien.

La machine a glagons comporte-t-elle une pompe de

vidange? Si une grande quantite d'eau a ete ajoutee &la

machine a gla(;ons, attendre quelques minutes pour que la

pompe de vidange evacue I'eau. S'il y a de I'eau stagnante

dans le bac, verifier pour voir si le tuyau d'evacuation est

ddorme.

La machine & glagons ssmble bruyante

• De I'eau circule-t-elle dans la machine a glagons? Ceci est

le fonctionnement normal. L'eau est ajoutee une fois par

cycle de fabrication des glagons.

L'eau dans le r_servoir deborde-t-elle? Ceci est normal. Ce

debordement aide a purger les mineraux elimines de I'eau

durant le processus de fabrication des gla(;ons.

• Y a-t-il un bruit de "chuintement"? Verifier ce qui suit :

• S'assurer que I'alimentation en eau est correctement

raccordee et branchee.

• Verifier que le capuchon de vidange est serre et que la

pompe de vidange est correctement fixee au bac a eau.

Y a-t-il de la glace entre la plaque de I'_vaporateur et la

grille de coupe? Verifier que la machine a glagons est

d'aplomb. Voir "Nivellement". Si la machine a gla(;ons est

d'aplomb mais que le probl_me persiste, effectuer un

programme de nettoyage. Voir "Nettoyage".

La temperature de la pibce est-elle plus basse que

d'habitude? La temperature de la piece dolt _tre superieure

55°F (13°C). Sinon, le thermostat du bac peut detecter une

temperature de la piece basse et s'arr_ter m_me si le bac

n'est pas plein de gla(;ons. L'appareil peut aussi ne passe

remettre en marche une fois qu'il s'eteint.

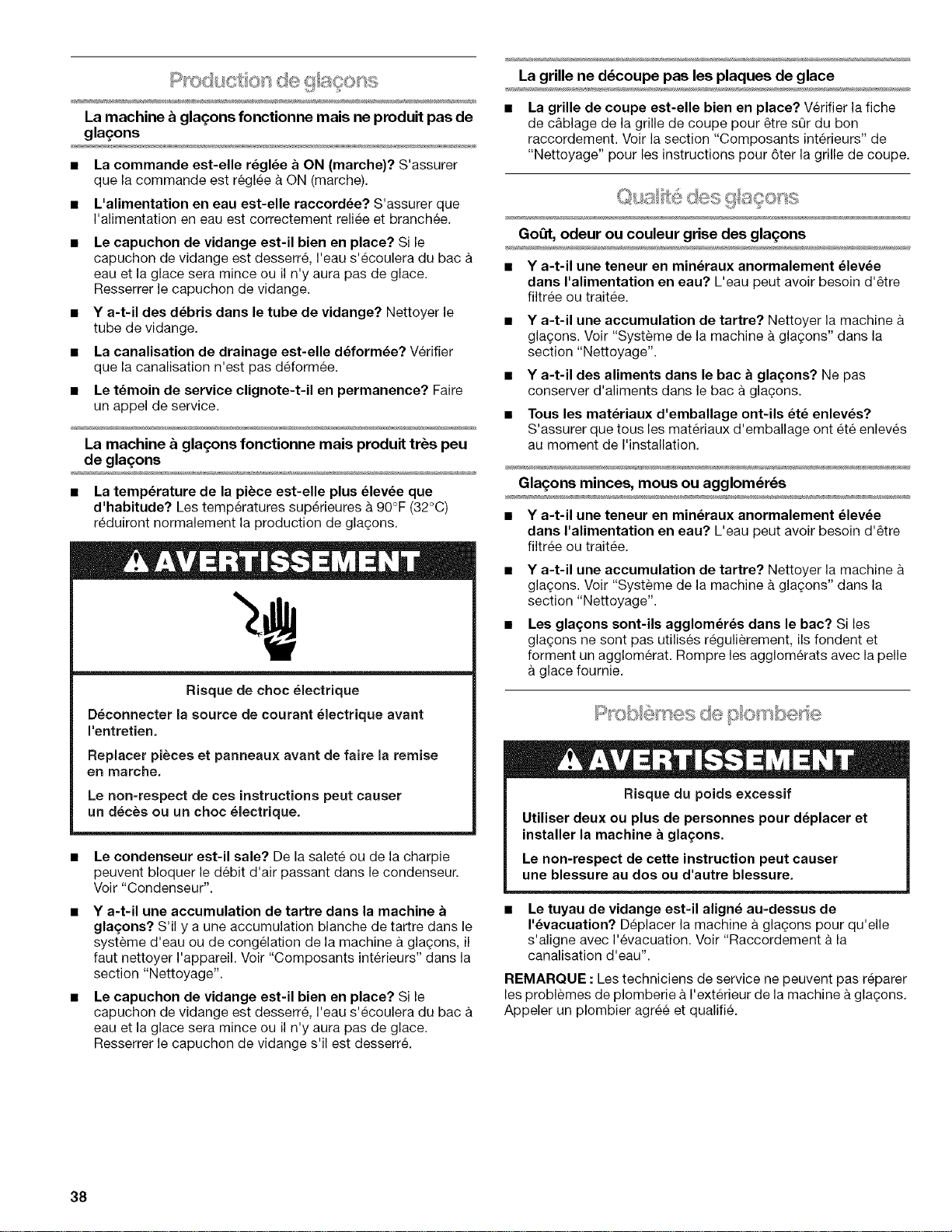

La machine _ gla_ons fonctionne mais ne produitpas de

gla_ons

• La commande est-elle regime a ON (marche)? S'assurer

que la commande est reglee a ON (marche).

• L'alimentation en eau est-elle raccord_e? S'assurer que

I'almentation en eau est correctement reliee et branchee,

• Le capuchon de vidange est-il bien en place? Si le

capuchon de vidange est desserre, I'eau s'ecoulera du bac

eau et la glace sera mince ou il n'y aura pas de glace.

Resserrer le capuchon de vidange.

• Y a-t-il des d_bris dans le tube de vidange? Nettoyer le

tube de vidange. •

• La canalisation de drainage est-elle d_form_e? V@ifier

que la canalisation n'est pas deformee. •

• Le t_moin de service clignote-t-il en permanence? Faire

un appel de service.

La machine _ glaq.ons fonctionne mais produit tr_s peu

de gla(;ons

• La temperature de la pibce est-elle plus _levee que

d'habitude? Les temperatures sup@ieures & 90°F (32°C)

reduiront normalement la production de gla(_ons.

Risque de choc electrique

D_connecter la source de courant _lectrique avant

I'entretien.

Replacer pieces et panneau× avant de faire la remise

en marche,

Le non-respect de ces instructions peut causer

un deces ou un choc electrique.

Le condenseur est-il sale? De la salete ou de la charpie

peuvent bloquer le debit d'air passant dans le condenseur.

Voir "Condenseur".

Y a-t-il une accumulation de tartre dans la machine

gla_ons? S'il y a une accumulation blanche de tartre dans le

systeme d'eau ou de congelation de la machine a gla(;ons, il

faut nettoyer I'appareil. Voir "Composants int@ieurs" dans la

section "Nettoyage".

Le capuchon de vidange est-il bien en place? Si le

capuchon de vidange est desserre, I'eau s'ecoulera du bac

eau et la glace sera mince ou il n'y aura pas de glace.

Resserrer le capuchon de vidange s'il est dessert&

La grille ne d_coupe pas les plaques de glace

La grille de coupe est-elle bien en place? Verifier la fiche

de c&blage de la grille de coupe pour _tre s0r du bon

raccordement. Voir la section "Composants interieurs" de

"Nettoyage" pour les instructions pour 6ter la grille de coupe,

GoOt, odeur ou couleur grise des gla(;ons

• Y a-t-il une teneur en min_raux anormalement _levee

darts I'alimentation en eau? L'eau peut avoir besoin d'etre

filtree ou traitee.

Y a-t-il une accumulation de tartre? Nettoyer la machine

gla(;ons. Voir "Systeme de la machine a gla(;ons" dans la

section "Nettoyage".

Y a-t-il des aliments dans le bac a gla£ons? Ne pas

conserver d'aliments dans le bac a glagons.

Tous les mat_riaux d'emballage ont-ils _te enlev_s?

S'assurer que tousles materiaux d'emballage ont ete enleves

au moment de I'installation.

Gla(;ons minces, mous ou agglom_r_s

• Y a-t-il une teneur en min_raux anormalement _levee

darts I'alimentation en eau? L'eau peut avoir besoin d'etre

filtree ou traitee.

Y a-t-il une accumulation de tartre? Nettoyer la machine

gla(;ons. Voir "Systeme de la machine a gla(;ons" dans la

section "Nettoyage".

Les gla£ons sont-ils agglomeres dans le bac? Si les

glagons ne sont pas utilises regulerement, ils fondent et

forment un agglomerat. Rompre les agglom@ats avec la pelle

glace fournie.

Risque du poids excessif

Utiliser deux ou plus de personnes pour deplacer et

installer la machine a glagons.

Le non-respect de cette instruction peut causer

une blessure au dos eu d'autre blessure.

• Le tuyau de vidange est-il align_ au-dessus de

I'_vacuation? Deplacer la machine & gla(;ons pour qu'elle

s'aligne avec I'evacuation. Voir "Raccordement & la

canalisation d'eau".

REMARQUE : Les techniciens de service ne peuvent pas reparer

les problemes de plomberie &I'exterieur de la machine & gla(;ons.

Appeler un plombier agree et qualifi&

CONTRATS DE PROTECTION

Contrats principaux de protection

Nous vous f6ficitons d'avoir fait un achat judicieux. Votre nouvel

appareil Kenmore ®est congu et fabrique pour vous procurer des

annees de fonctionnement fiable. Mais comme pour tousles

preduits, il pourra a I'eccasion necessiter un entretien preventif

ou une reparation. Le cas echeant, un Contrat principal de

protection peut vous epargner de I'argent et des soucis.

Le Contrat principal de protection contribue aussi a prolonger la

vie utile de votre nouvel appareil menager. Le Contrat* inclut :

v' Pi_ces et main-d'oeuvre necessaires pour conserver les

appareils en etat de fonctionnement correct pendant une

utilisation normale, pas uniquement les defaillances. Notre

couverture va bien au-dela de la garantie du produit.

Aucune franchise, aucune anomalie de fonctionnement ne

sont exclues de ce contrat - protection r_elle.

v' Un service d'expert propose par plus de 10 000 techniciens

d'entretien Sears autorises, ce qui signifie que quelqu'un de

confiance prendra soin de votre produit.

v' Appels de service illimit_s et service national, aussi souvent

que vous en avez besoin et quand vous en avez besoin.

v' Garantie "Anti-citron" - remplacement de votre produit

couvert si quatre pannes ou plus se produisent en de(_ade

deuze tools.

v' Remplacement du produit si votre produit couvert ne peut

_tre repar&

v' V_rification annuelle d'entretien pr_ventif sur demande -

sans frais supplementaires.

v' Aide rapide par t_l_phone - nous appelons cela R_solution

rapide - support telephonique d'un agent de Sears sur tous

les produits. Considerez nous comme un "manuel d'utilisateur

parlant".

v' Protection contre les sautes de puissance pour prevenir les

dommages electriques attribuables aux fluctuations de

courant,

v' Couverture pour la perte de nourriture de 250 $ par an sur

tout aliment alt_r6 en raison d'une defaillance mecanique sur

tout r6frigerateur ou congelateur couvert.

v' Remboursement de location si la reparation du produit

couvert prend plus de temps que promis.

v' 10 % de r_duction sur le prix courant de toute intervention de

reparation non couverte et pieces de rechange.

D_s que vous achetez le Contrat, il suffit d'un appel tel6phonique

pour obtenir un rendez-vous de service, Vous pouvez appeler en

tout temps jour et nuit ou prendre un rendez-vous de service en

direct.

Le contrat principal de protection constitue un investissement

sans risque. Si vous annulez pour une quelconque raison

pendant la p_riode de garantie du produit, nous vous

rembourserons integralement ou nous vous verserons un

remboursement au prorata apres I'expiration de la periode de

garantie. Achetez votre Contrat principal de protection

aujourd'hui m_me!

Certaines limitations et exclusions s'appliquent. Pour des

prix et renseignements supplementaires aux I_tats-Unis,

composez le 1-800-827-6655.

* Le contrat de couverture au Canada varie pour certains

articles. Pour des informations d_taill_es, appelez Sears

Canada au 1-800-361-6665.

Service d'installation Sears

Pour I'installation professionnelle garantie par Sears d'appareils

menagers et d'articles tels que les ouvre-portes de garage,

chauffe-eau, et autres gros appareils menagers, aux €:.-U. eu au

Canada, composez le 1-800-4-MY-HOME ®.

Your Home

For repair- in your home - of all major brand appliances,

lawn and garden equipment, or heating and cooling systems,

no matter who made it, no matter who sold it!

For the replacement parts, accessories and

owner's manuals that you need to do-it-yourself.

For Sears professional installation of home appliances

and items like garage door openers and water heaters.

1-800-4-MY-HOME ® (1-800-469-4663)

Call anytime, day or night (U.S.A. and Canada)

www.sears.com www.sears.ca

For expert home so/utions advice: www.managemyhome.com

Our Home

For repair of carry-in items like vacuums, lawn equipment,

and electronics, call or go on-line for the location of your nearest

Sears Parts & Repair Service Center

1-800-488-1222 (U.S.A.) 1-800-469-4663 (Canada)

Call anytime, day or night

www.sears.com www.sears.ca

To purchase a protection agreement on a product serviced by Sears:

1-800-827-6655 (U.S.A.) 1-800-361-6665 (Canada)

Para pedir servicio de reparaci6n

a domicilio, y para ordenar piezas:

1-888-SU-HOGAR ®

(1-888-784-6427)

Sea rs

Au Canada pour service en fran£ais:

1-800-LE-FOYER Mc

(1-800-533-6937)

www.sears.ca

2313685A

R " TM SM •

® Registered Trademark / Trademark / Service Mark of Sears Brands, LLC

TM . SM . .

® Marca registrada / Marca de comerclo / Marca de servlclo de Sears Brands, LLC

• . TM Marque de service de Sears Brands, LLC® Marque deposee / Marque de commerce / SM

6/07

Printed in U.S.A.

Impreso en EE. UU.

Imprim_ aux E.-U.

Kenmore 10689589701 ice maker free standing repair and replacement parts

Product's Documents

User Manual

Specifications

Kenmore 10689589701 Questions and Answers

Related Products

Kenmore 59689593101 Ice Maker

Kenmore 59689599101 ice maker

Kenmore 59689592101 ice maker

Kenmore 10689593100 Ice Maker

Kenmore 10689589702 Ice Maker
