Kenmore 25379088991 room air conditioner repair User Manual

RecordYour Model and Serial Numbers .............. Cover

Important Safety Instructions ....................................... 2

Energy Saving Ideas ...................................................... 2

How and Why ................................................................ 3

Normal Sounds .............................................................. 3

Front Installation ........................................................ 4-5

Using the Air Conditioner ............................................. 6

Air Conditioner Features ............................................ 6-7

Care and Cleaning ...................................................... 7-8

Routine Maintenance .................................................... 9

Troubleshooting Guide ................................................ 10

Sears Service ................................................................ 11

Warranty ...................................................................... 11

Read and Save These Instructions

This Owner's Guide provides specific operating instructions for your model. Use the air conditioner only as instructed in this

guide. These instructions are not meant to cover every possible condition and situation that may occur. Common

senseand caution must be practiced when installing, operating, and maintaining any appliance.

Record Your Model and Serial Numbers

Record in the space provided below the model and serial numbers. The serial plate islocated behind the left front louvers.

Readingthe numbers may be easier by using a flashlight or by removing the cabinet front as instructed under "Care and

Cleaning." On some models, the serialplate is located on the outside of the cabinet.

Model Number:

Serial Number:

I Purchase Date:

Sears, Roebuck and Co., Hoffman Estates, IL 60179 U.S.A.

P/N 309000817 (9903)

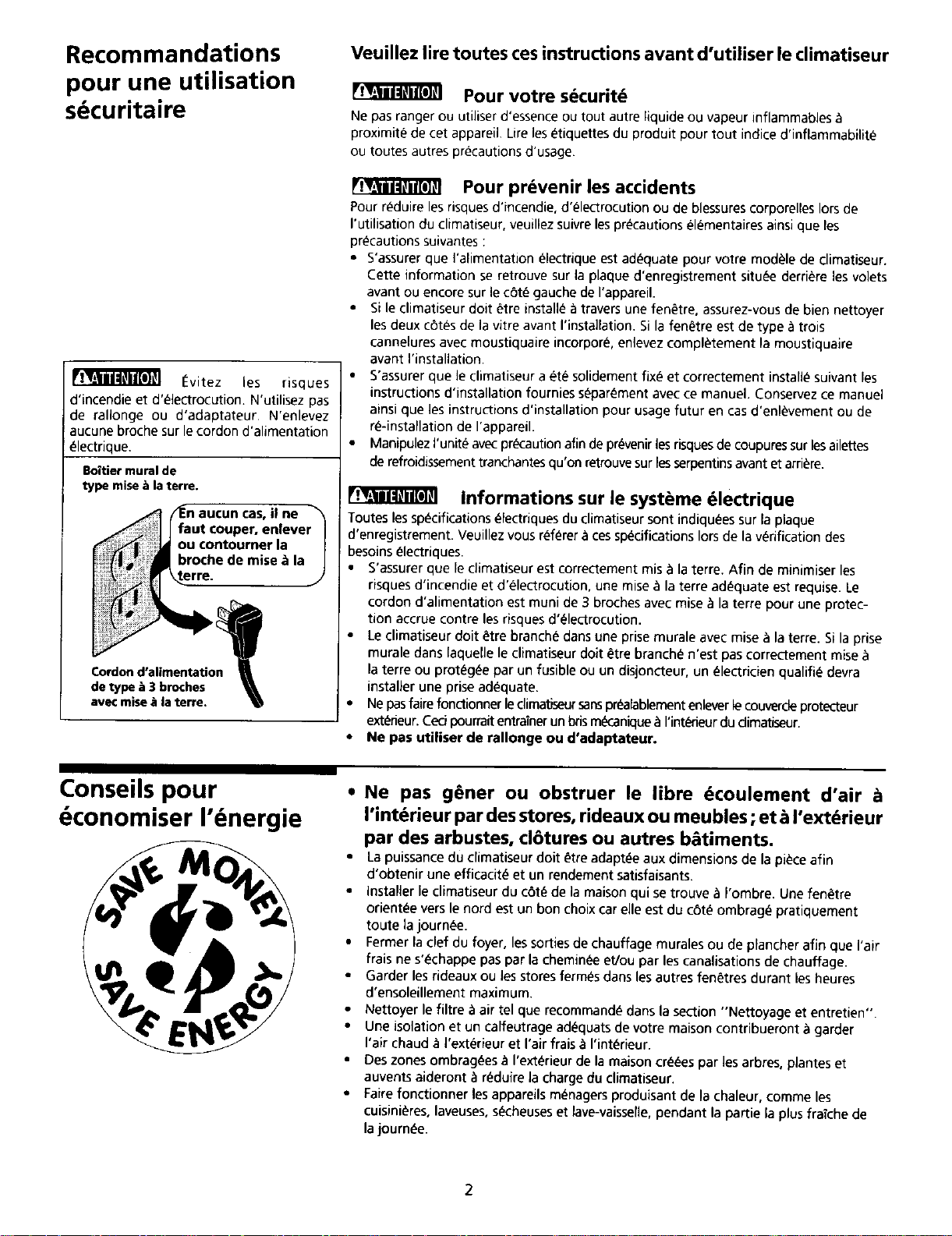

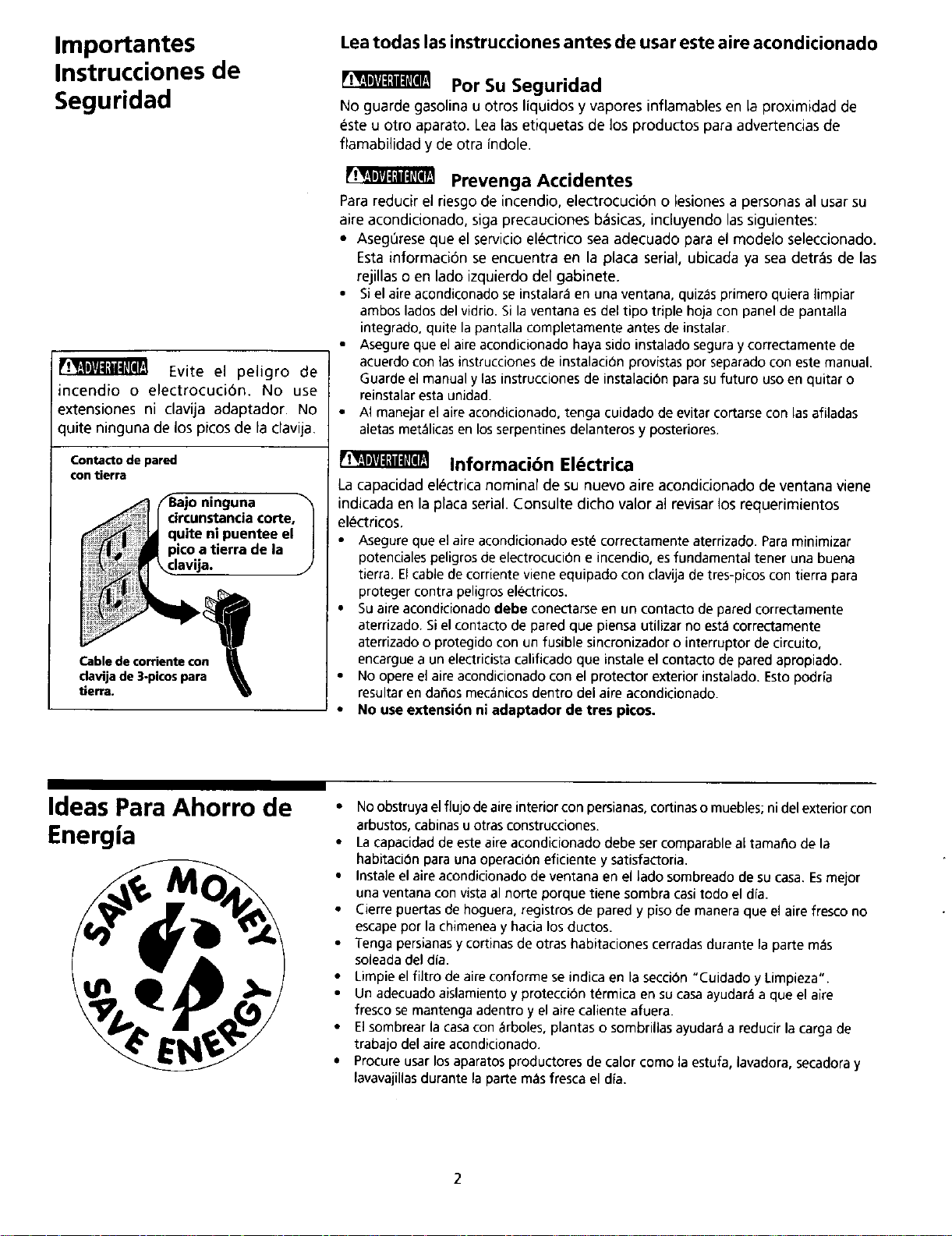

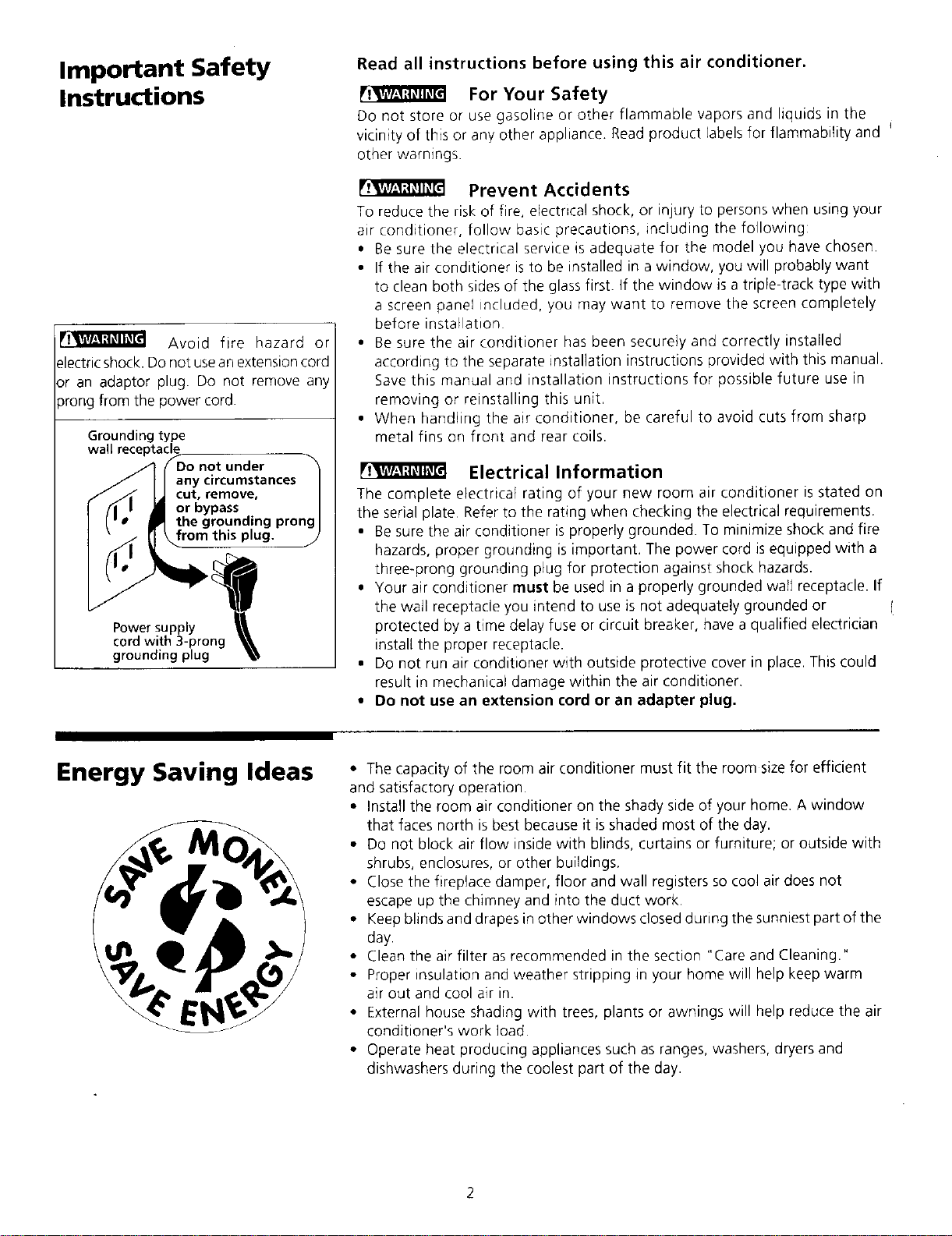

Important Safety

Instructions

Avoid fire hazard or

__lectricshock. Donot useanextensioncord

_r an adaptor plug. Do not remove any

_rong from the power cord.

Grounding type

wall

Power supply

cord with 3-prong

grounding plug

Read all instructions before using this air conditioner.

For Your Safety

Do not store or use gasoline or other flammable vapors and liquids in the

vicinity of this or any other appliance. Read product labels for flammability and

other warnings

Prevent Accidents

To reduce the risk of fire, electdca! shock, or injury to persons when using your

air conditioner, follow basic precautions, including the following:

• Be sure the electrical service _sadequate for the model you have chosen.

• If the air conditioner is to be installed in a window, you will probably want

to clean both sides of the glass first. If the window isa triple-track type with

a screen panel included, you may want to remove the screen completely

before installation

• Be sure the air conditioner has been securely and correctly installed

according to the separate installation instructions provided with this manual.

Save this manual and installation instructions for possible future use in

removing or reinstalling this unit.

• When handling the air conditioner, be careful to avoid cuts from sharp

metal fins on front and rear coils.

Electrical Information

The complete electrical rating of your new room air conditioner is stated on

the serial plate Refer to the rating when checking the electrical requirements.

• Be sure the air conditioner is properly grounded. To minimize shock and fire

hazards, proper grounding is important. The power cord is equipped with a

three-prong grounding plug for protection against shock hazards.

• Your air conditioner must be used in a properly grounded wail receptacle. If

the wall receptacle you intend to use is not adequately grounded or

protected by a time delay fuse or circuit breaker, have a qualified electrician

install the proper receptacle.

• Do not run air conditioner with outside protective cover in place. This could

result in mechanical damage within the air conditioner.

• Do not use an extension cord or an adapter plug.

Energy Saving Ideas

• The capacity of the room air conditioner must fit the room size for efficient

and satisfactory operation.

• Install the room air conditioner on the shady side of your home, A window

that faces north isbest because it is shaded most of the day.

• Do not block air flow inside with blinds, curtains or furniture; or outside with

shrubs, enclosures, or other buildings.

• Close the fireplace damper, floor and wall registers so cool air does not

escape up the chimney and into the duct work.

• Keep blinds and drapes in other windows closed during the sunniest part of the

day.

• Clean the air filter as recommended in the section "Care and Cleaning."

• Proper insulation and weather stripping in your home will help keep warm

air out and cool air in.

• External house shading with trees, plants or awnings will help reduce the air

conditioner's work load

• Operate heat producing appliances such as ranges, washers, dryers and

dishwashers during the coolest part of the day.

Yourroomairconditionerprovidesthefollowingfunctionstomakehot

weatherlivingmorecomfortable:

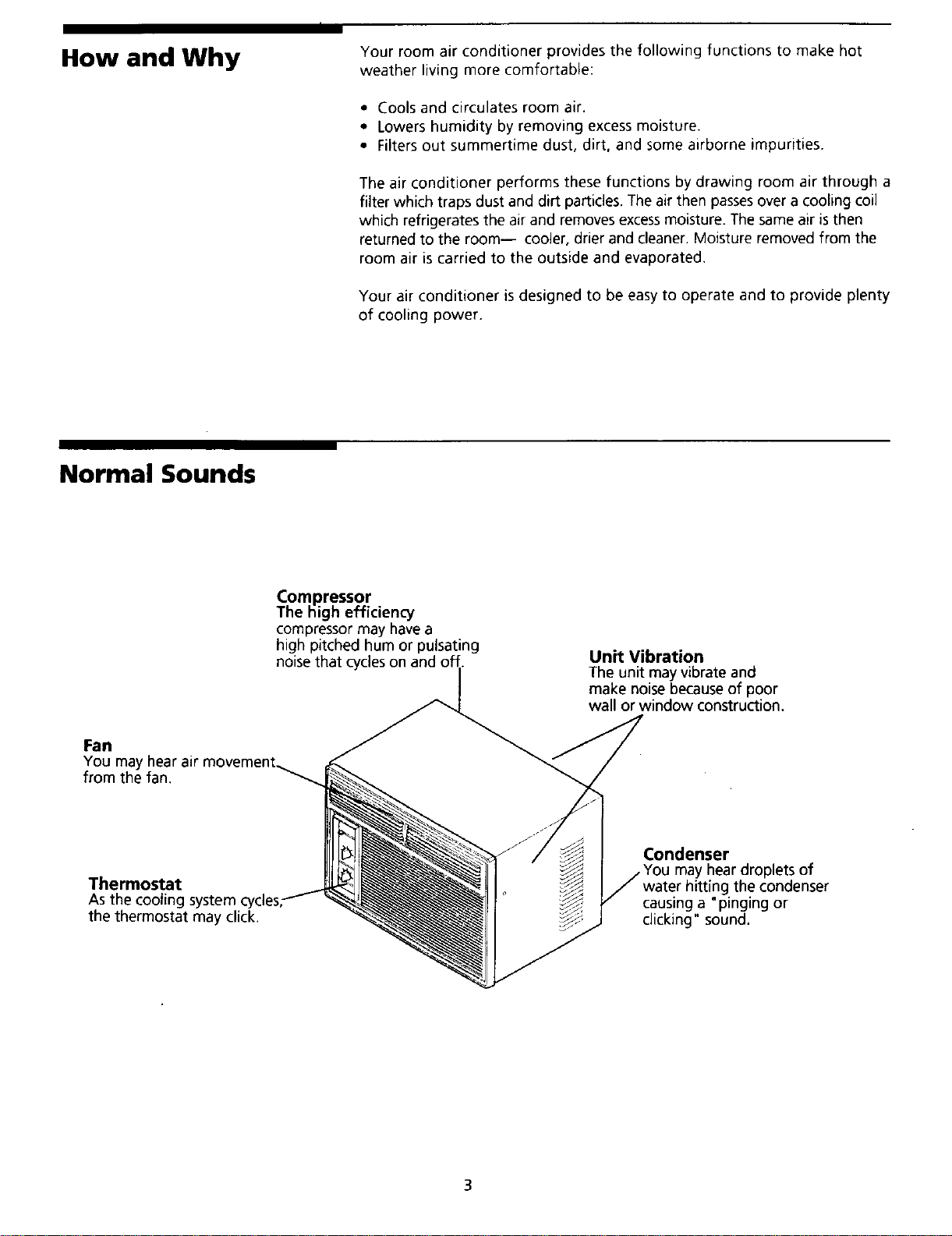

How and Why

• Cools and circulates room air.

• Lowers humidity by removing excess moisture.

• Filters out summertime dust, dirt, and some airborne impurities.

The air conditioner performs these functions by drawing room air through a

filter which traps dust and dirt particles. The air then passesover a cooling coil

which refrigerates the air and removes excessmoisture. The same air is then

returned to the room-- cooler, drier and cleaner. Moisture removed from the

room air is carried to the outside and evaporated.

Your air conditioner is designed to be easy to operate and to provide plenty

of cooling power.

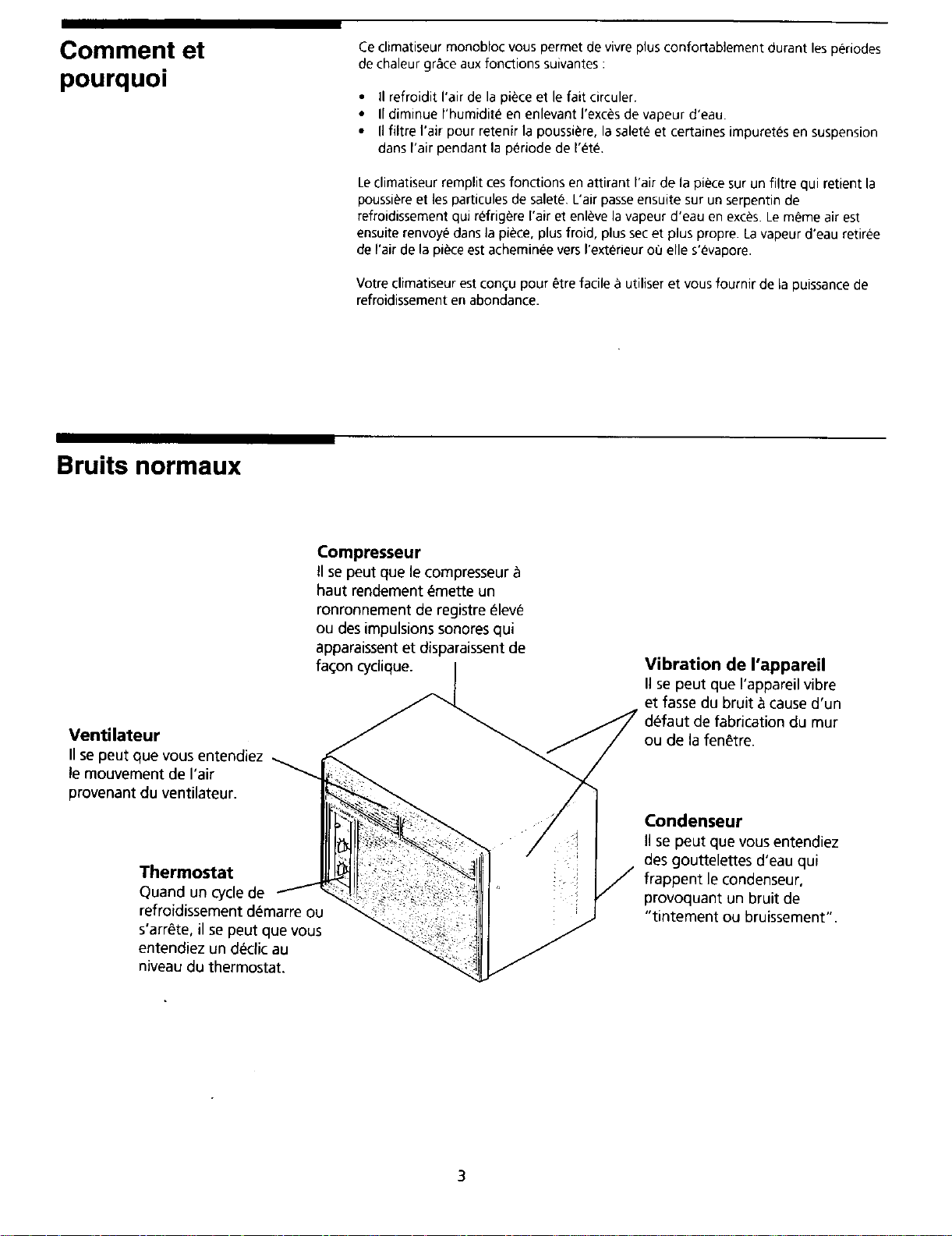

Normal Sounds

Compressor

The high efficiency

compressor may have a

high pitched hum or pulsating

noise that cycles on and off.

Unit Vibration

The unit may vibrate and

make noise because of poor

wall or window construction,

Fan

You may hear air movement._

from the fan.

Thermostat

As the cooling

the thermostat may click.

Condenser

may hear droplets of

water hitting the condenser

causing a "pinging or

clicking" sound.

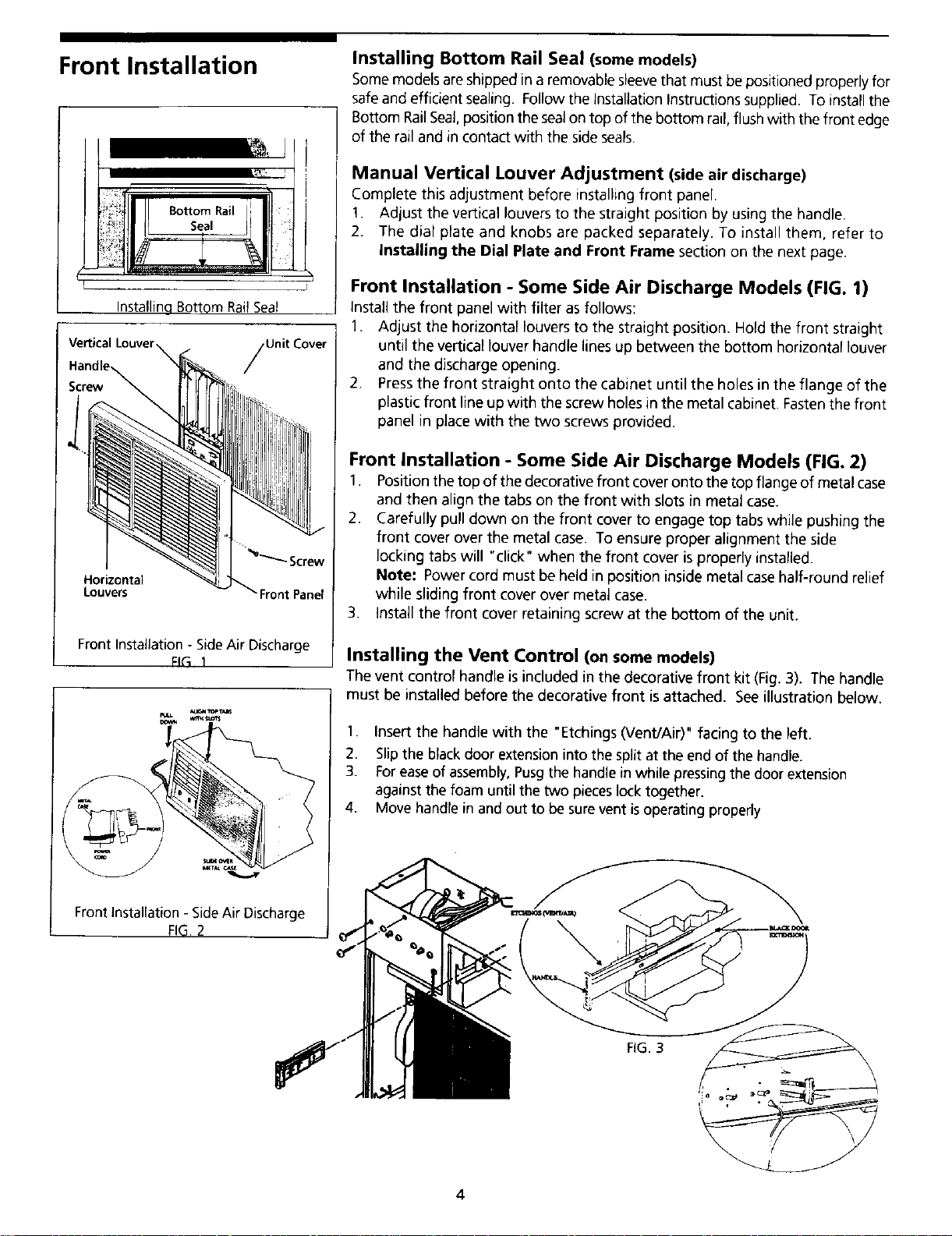

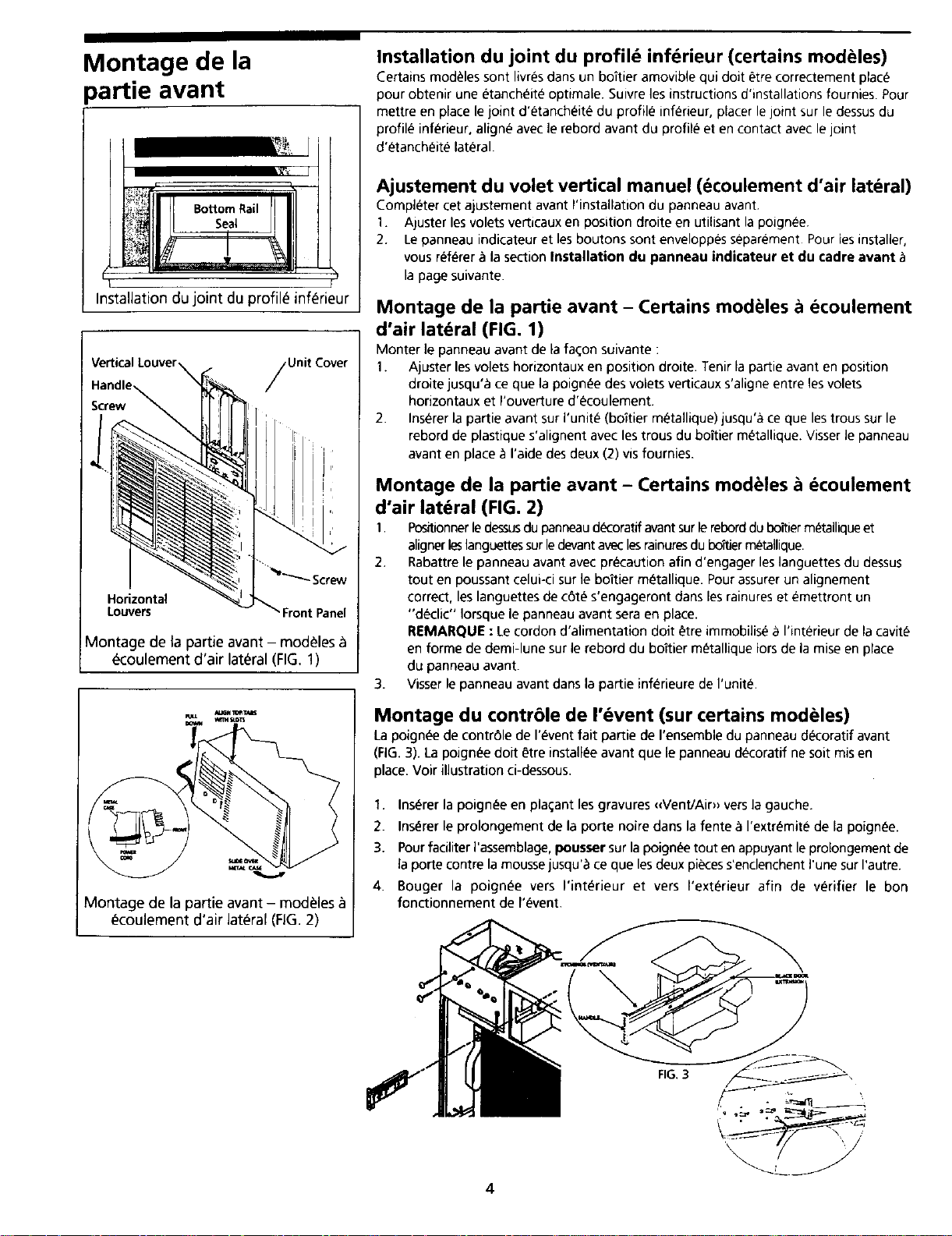

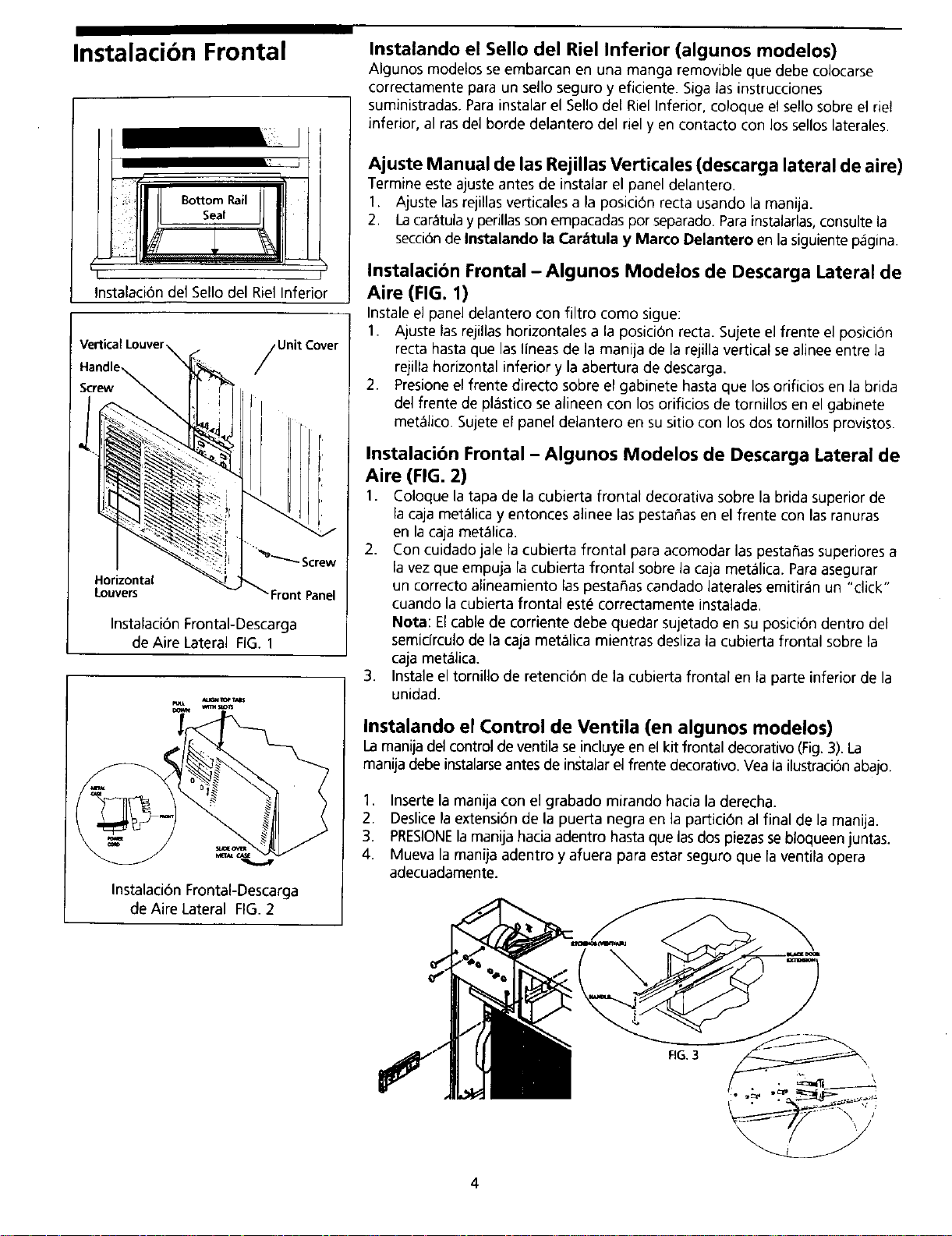

Front Installation

Installina Bottom RailSeal

Vertical Louver _

Screw

Unit Cover

%_-_-_Screw

Horizontal

Louvers ont Panel

Front Installation - Side Air Discharge

FIG 1

Front Installation - Side Air Discharge

FIG 2

Installing Bottom Rail Seal (some models)

Some models are shipped in a removable sleevethat must be positioned properly for

safe and efficient sealing. Follow the Installation Instructions supplied. To install the

Bottom RailSeal,position the sealon top of the bottom rail, flush with the front edge

of the rail and in contact with the sideseals.

Manual Vertical Louver Adjustment (side air discharge)

Complete this adjustment before installing front panel.

I. Adjust the vertical louvers to the straight position by using the handle.

2. The dial plate and knobs are packed separately. To install them, refer to

Installing the Dial Plate and Front Frame section on the next page.

Front Installation - Some Side Air Discharge Models (FIG. 1)

Install the front panel with filter as follows:

1. Adjust the horizontal louvers to the straight position. Hold the front straight

until the vertical louver handle lines up between the bottom horizontal louver

and the discharge opening.

2. Pressthe front straight onto the cabinet until the holes in the flange of the

plastic front line up with the screw holes in the metal cabinet. Fastenthe front

panel in place with the two screws provided.

Front Installation - Some Side Air Discharge Models (FIG. 2)

1. Position the top of the decorative front cover onto the top flange of metal case

and then align the tabs on the front with slots in metal case.

2. Carefully pull down on the front cover to engage top tabs while pushing the

front cover over the metal case. To ensure proper alignment the side

locking tabs will "click" when the front cover is properly installed.

Note: Power cord must be held in position inside metal casehalf-round relief

while sliding front cover over metal case.

3. Install the front cover retaining screw at the bottom of the unit.

Installing the Vent Control (on some models)

The vent control handle isincluded in the decorative front kit (Fig. 3). The handle

must be installed before the decorative front is attached. See illustration below.

I. Insert the handle with the "Etchings (Vent/Air)" facing to the left.

2. Slipthe black door extension into the split at the end of the handle.

3. Foreaseof assembly,Pusgthe handle in while pressing the door extension

against the foam until the two pieces lock together.

4. Move handle inand out to be sure vent isoperating properly

FIG. 3

Front Installation

(continued)

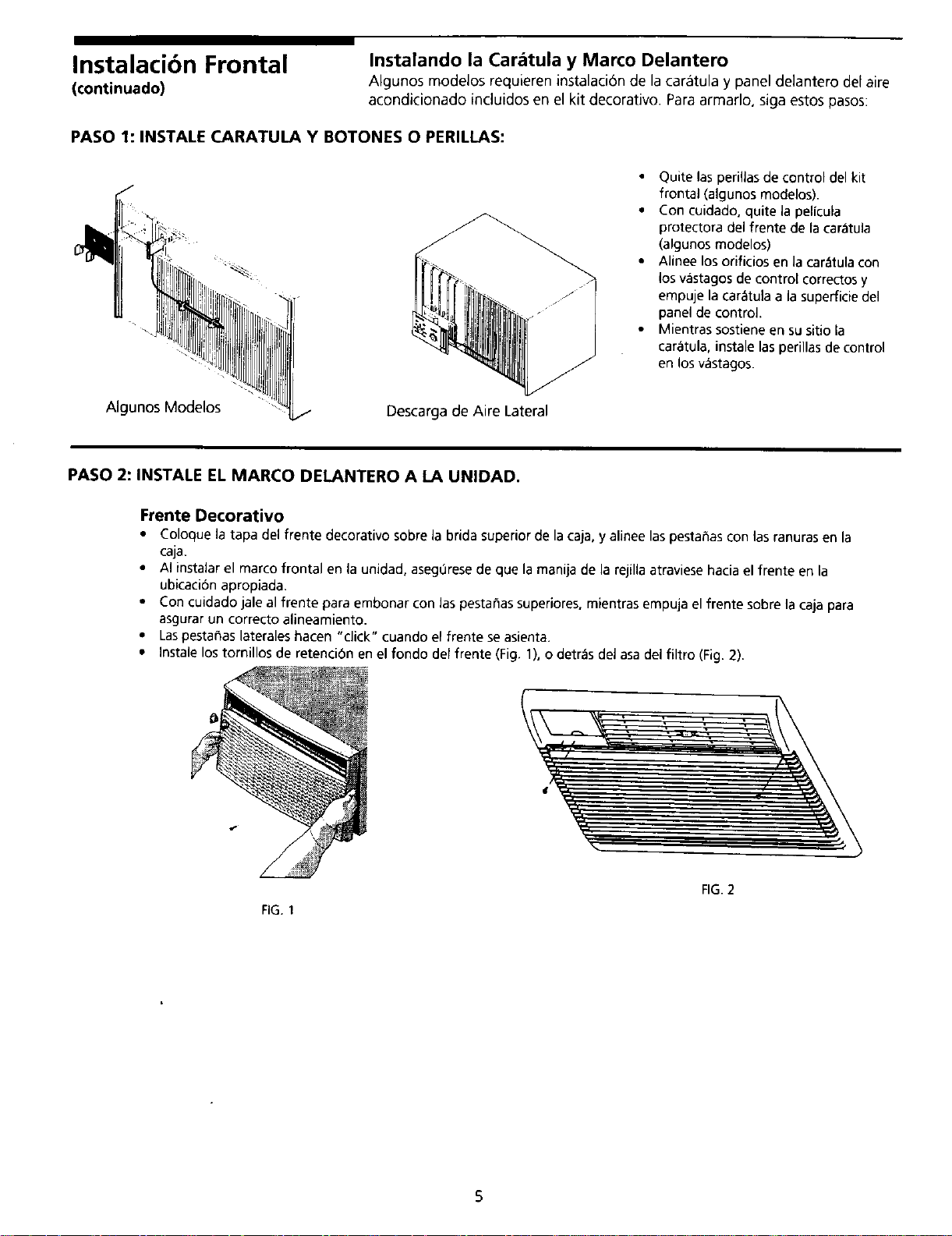

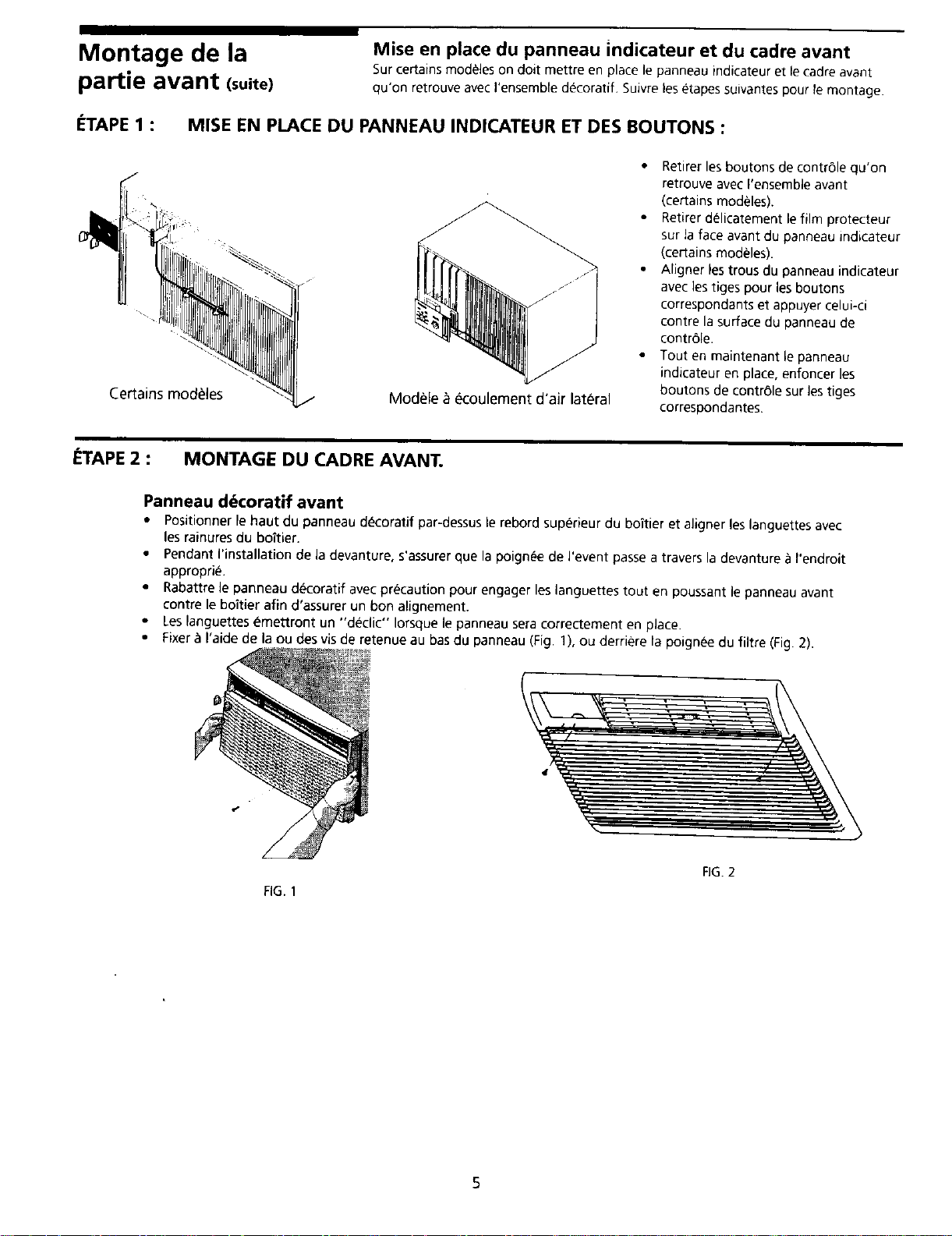

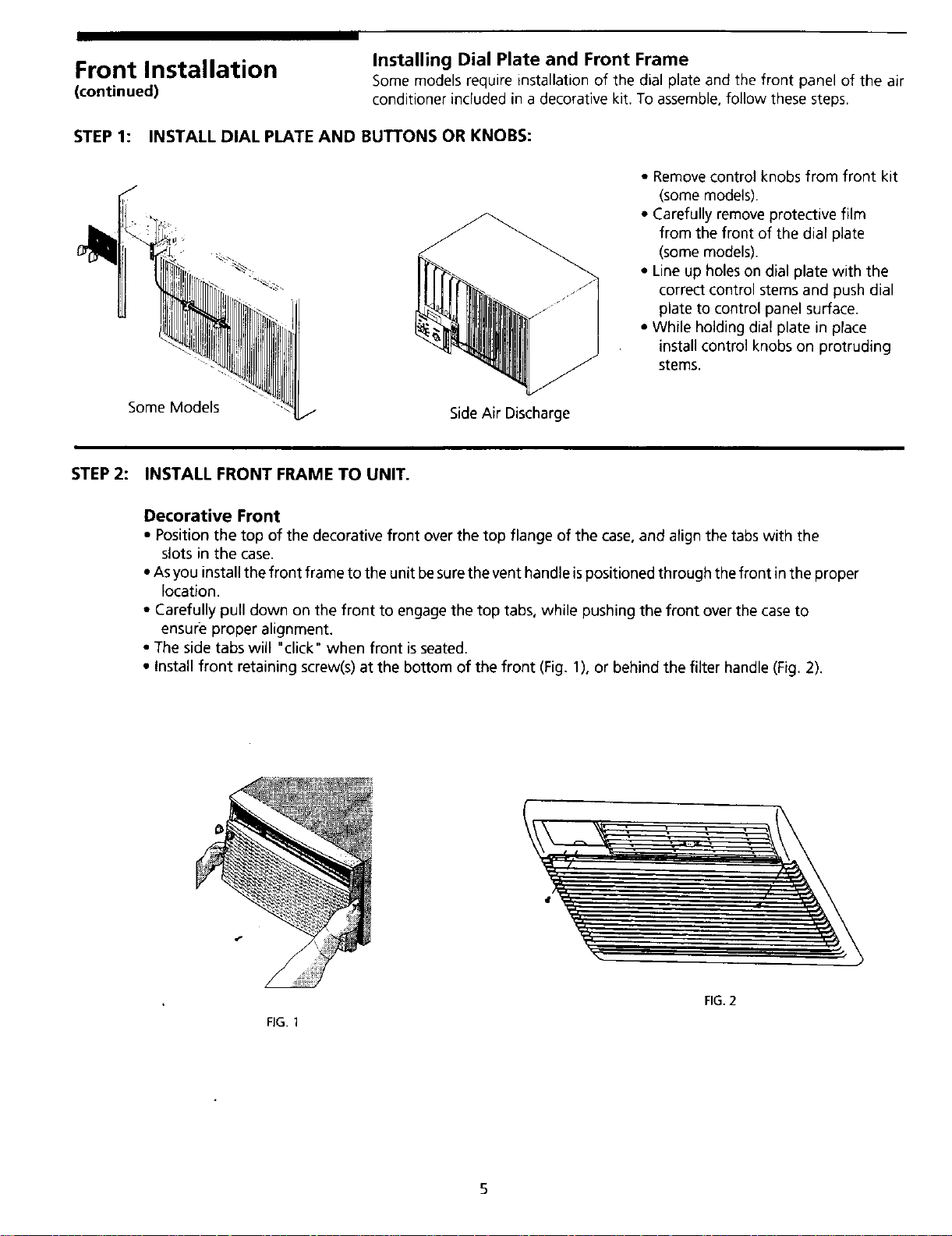

Installing Dial Plate and Front Frame

Some models require installation of the dial plate and the front panel of the air

conditioner included in a decorative kit. To assemble, follow these steps.

STEP 1: INSTALL DIAL PLATE AND BUTTONS OR KNOBS:

Some Models

\ /

Side Air Discharge

• Remove control knobs from front kit

(some models).

• Carefully remove protective film

from the front of the dial plate

(some models).

• Line up holes on dial plate with the

correct control stems and push dial

plate to control panel surface.

• While holding dial plate in place

install control knobs on protruding

stems.

STEP 2: INSTALL FRONT FRAME TO UNIT.

Decorative Front

• Position the top of the decorative front over the top flange of the case, and align the tabswith the

slots in the case.

• Asyou install the front frame to the unit be surethe vent handle ispositioned through the front in the proper

location.

• Carefully pull down on the front to engage the top tabs, while pushing the front over the case to

ensure proper alignment.

• The side tabs will "click" when front is seated.

• Install front retaining screw(s) at the bottom of the front (Fig. I), or behind the filter handle (Fig. 2).

FIG. 1

FIG.2

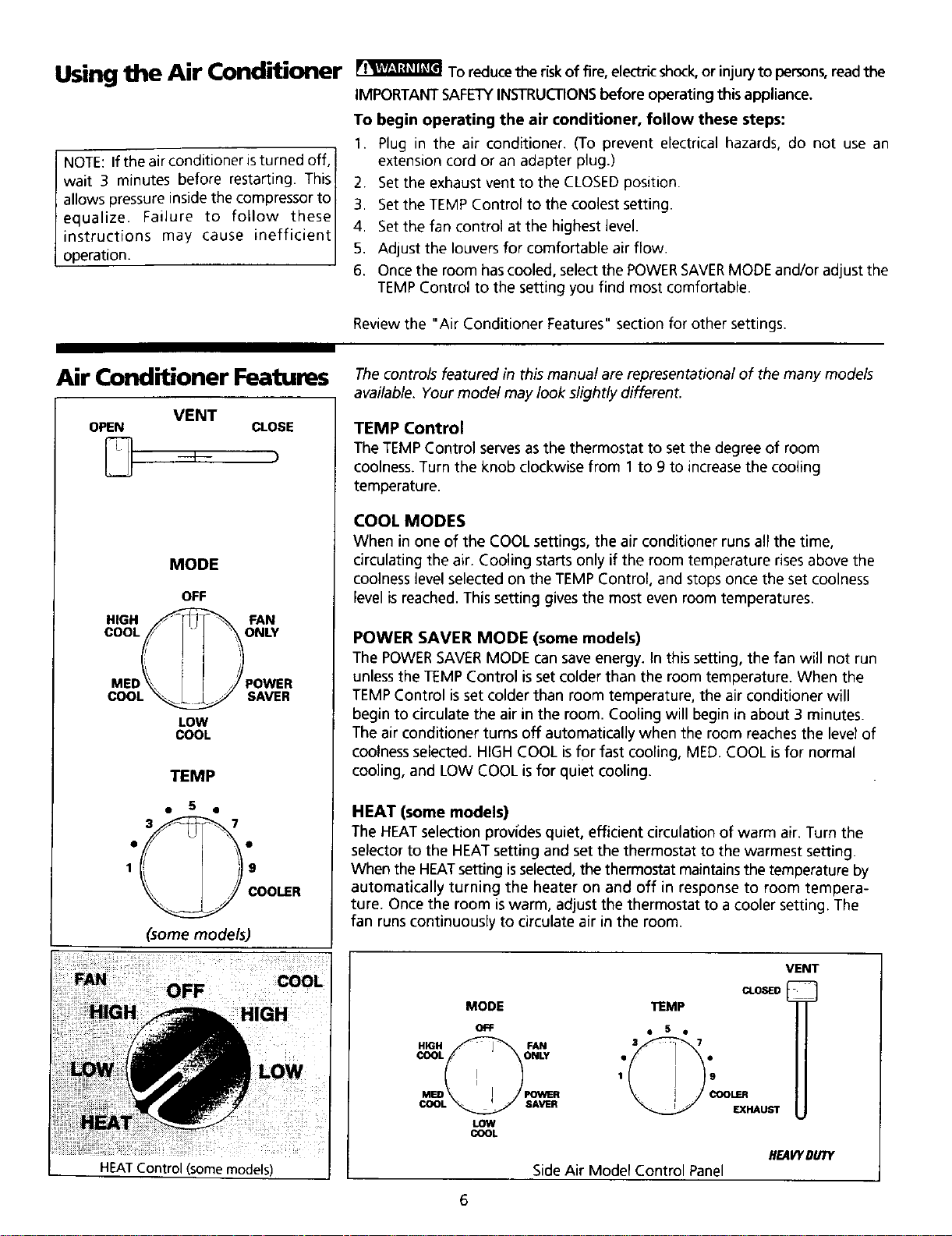

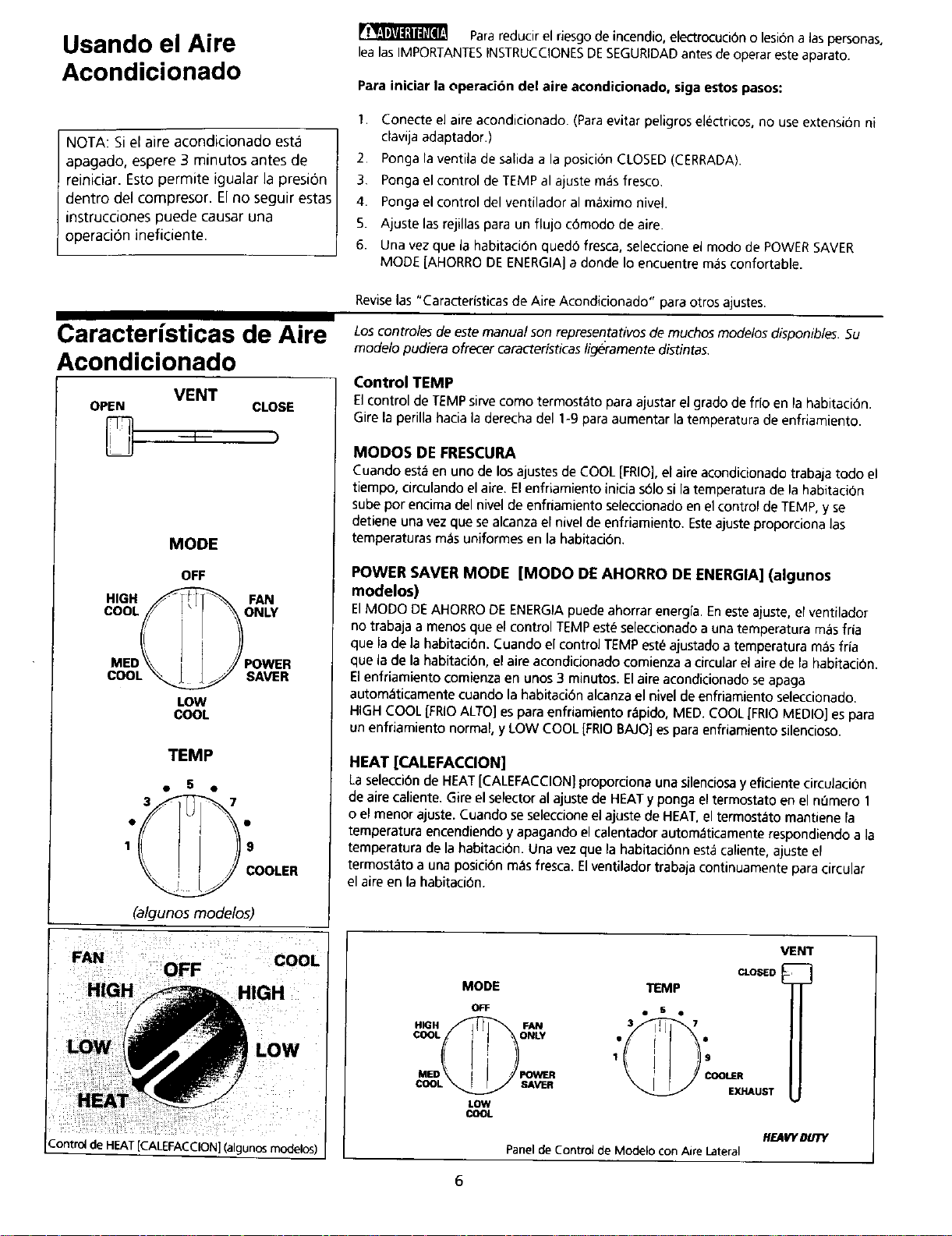

Using the Air Conditioner To reduce the risk of fire, electric shock,or injuryto persons,read the

IMPORTANT SAFETYINSTRUCTIONSbefore operating this appliance.

NOTE: If the air conditioner isturned off,

wait 3 minutes before restarting. This

allows pressure inside the compressor to

equalize. Failure to follow these

instructions may cause inefficient

operation.

To begin operating the air conditioner, follow these steps:

I. Plug in the air conditioner. (To prevent electrical hazards, do not use an

extension cord or an adapter plug.)

2. Setthe exhaust vent to the CLOSED position.

3. Setthe TEMP Control to the coolest setting.

4. Setthe fan control at the highest level.

5. Adjust the louvers for comfortable air flow.

6. Once the room has cooled, select the POWERSAVERMODE andlor adjust the

TEMP Control to the setting you find most comfortable.

Review the "Air Conditioner Features" section for other settings.

Air Conditioner Features

VENT

OPEN CLOSE

MODE

OFF

HIGH _ FAN

MED \\ ' //POWER

COOL _ SAVER

LOW

COOL

TEMP

• 5 •

1 9

COOLER

(some models)

COOL

HIGH

LOW

HEATControl (some models)

The controls featured in this manual are representational of the many models

available. Your model may look slightly different.

TEMP Control

The TEMP Control servesas the thermostat to set the degree of room

coolness. Turn the knob clockwise from 1 to 9 to increase the cooling

temperature.

COOL MODES

When in one of the COOL settings, the air conditioner runs all the time,

circulating the air. Cooling starts only if the room temperature rises above the

coolness level selected on the TEMP Control, and stops once the set coolness

level is reached. This setting gives the most even room temperatures.

POWER SAVER MODE (some models)

The POWERSAVERMODE can save energy. In this setting, the fan will not run

unless the TEMP Control isset colder than the room temperature. When the

TEMP Control is set colder than room temperature, the air conditioner will

begin to circulate the air in the room. Cooling will begin in about 3 minutes.

The air conditioner turns off automaticalJy when the room reaches the level of

coolness selected. HIGH COOL is for fast cooling, MED. COOL isfor normal

cooling, and LOW COOL isfor quiet cooling.

HEAT (some models)

The HEAT selection provides quiet, efficient circulation of warm air. Turn the

selector to the HEAT setting and set the thermostat to the warmest setting.

When the HEATsetting isselected, the thermostat maintains the temperature by

automatically turning the heater on and off in response to room tempera-

ture. Once the room is warm, adjust the thermostat to a cooler setting. The

fan runs continuously to circulate air in the room.

MODE

OFF

HIGH FAN

COOco01._ONLY

MED POWER

SAVER

COOL

VENT

CLOSED

TEMP

• 5 •

1 9

COOLER

EXHAUST

HEAVYDU_

Side Air Model Control Panel

Air Conditioner Features

(continued)

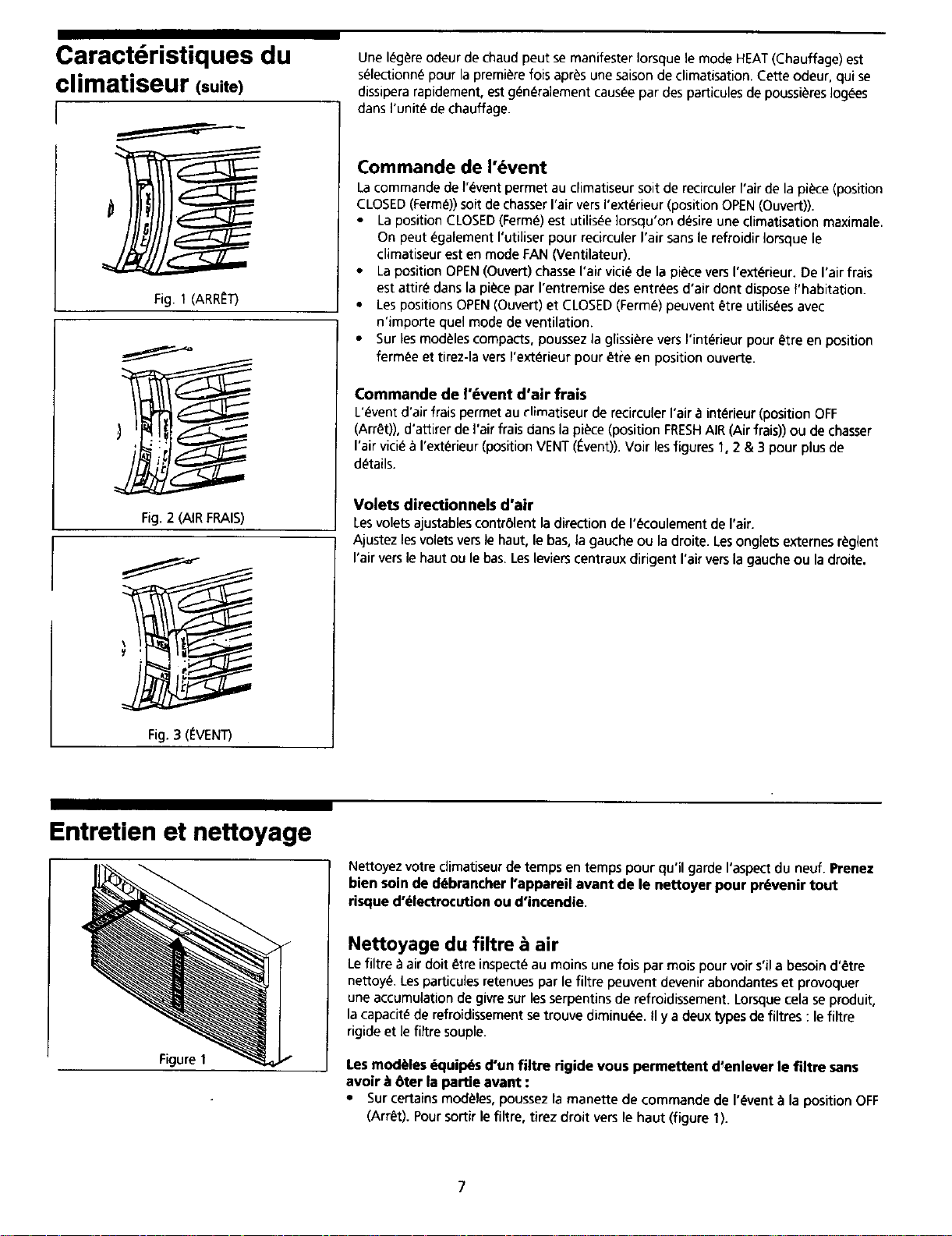

FIG. 1 (OFF)

FIG.2 (FRESHAIR)

FIG.3 (VENT)

A slight heat odor may come from the unit when first switching to HEATafter

the cooling season is over. this odor, caused by fine dust particles on the

heater, will disappear quickly.

Vent Control

The Vent Control allows the air conditioner to either recirculate inside air

(CLOSED)or exhaust air to the outside (OPEN).

• The CLOSEDposition is used when maximum cooling isdesired. It may also

be used for air recirculation without cooling when the air conditioner is set

in the FAN position.

• The OPENposition removes stale air from the room and exhausts it to the

outside. Fresh air is drawn into the room through normal air passages

found in homes.

• The OPENor CLOSEDposition can be used with any fan selection.

• For compact models, push the slide in to CLOSE, pull out to OPEN.

Fresh Air Vent Control

The FreshAir Vent allows the air conditioner to recirculate inside air (OFF),

draw air into the room (FRESHAIR) or exhaust stale air to the outside (VENT).

See Figures 1,2 & 3 for this operation.

Air Directional Louvers

The air directional louvers control the air flow direction. Adjust louvers up,

down, left or right. The outside tabs adjust the air up or down. The center

levers direct the air left or right.

Care and Cleaning

Figure 1

Clean your air conditioner occasionally to keep it looking new. Be sure to unplug

the unit before cleaning to prevent shock or fire hazards.

Air Filter Cleaning

The air filter should be checked at least once a month to seeif cleaning is necessary.

Trapped particles in the filter canbuild up and causean accumulation of frost on the

cooling coils.Theseconditions reducecooling capacity. Thereare two types of filters:

the rigid filter and the floppy filter.

Models with rigid filters allow you to remove the filter without removing front:

• Some models, push the vent control handle to the OFF position. Liftthe filter straight

up and out (Figure 1).

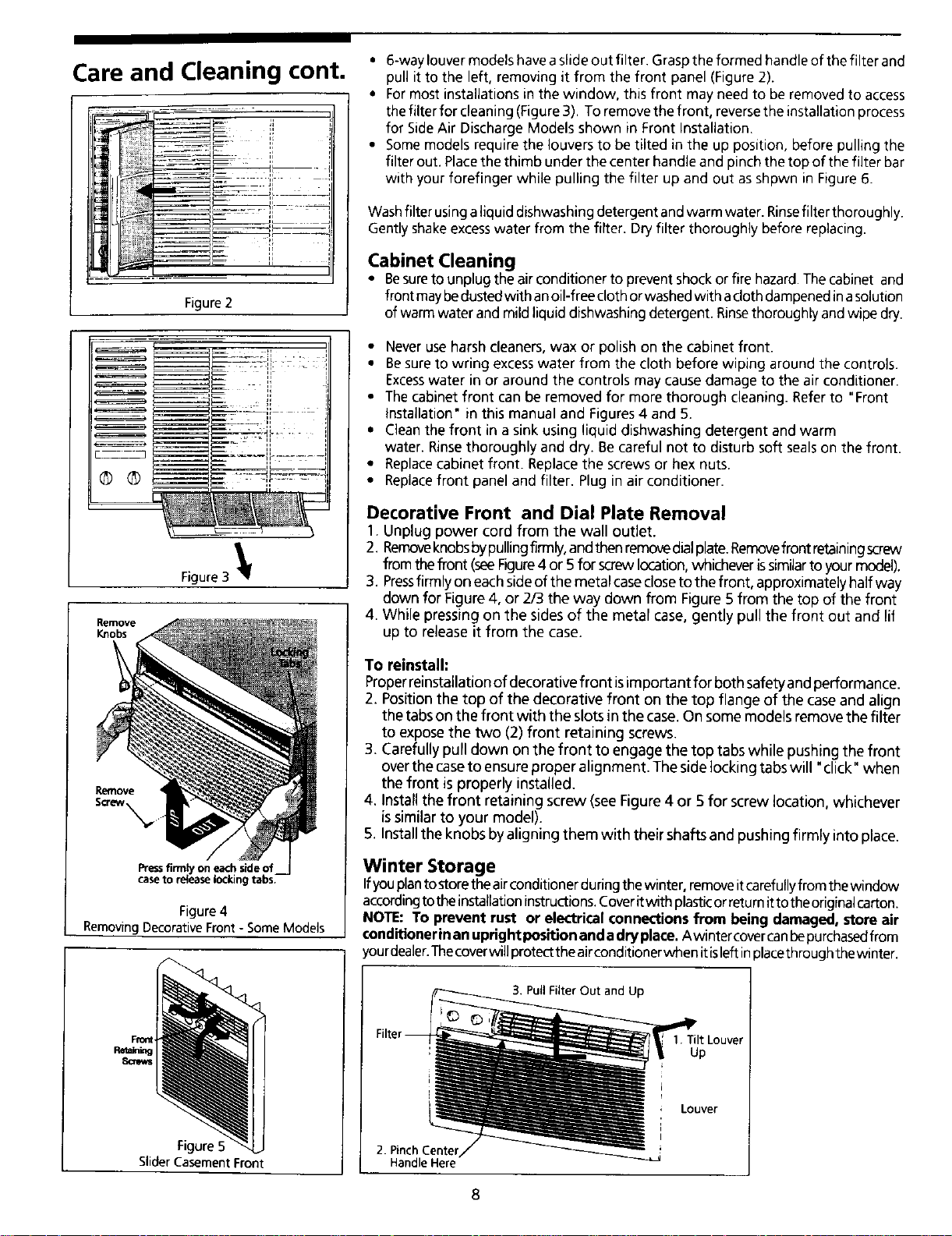

Care and Cleaning cont.

Figure 2

Figure 3

Remove

Knobs

Remove

Screw.

Pressfirmlyon eachsideof

caseto releaselocking tabs;

Figure 4

Removing Decorative Front - Some Models

Front

Figure !

SliderCasement Front

• 6-waylouvermodelshaveaslideoutfilter. Grasptheformedhandleofthefilterand

pull it to the left, removing it from the front panel (Figure 2).

• Formost installations in the window, this front may need to be removed to access

the filter for cleaning (Figure3). To remove the front, reversethe installation process

for SideAir Discharge Models shown in Front Installation.

• Somemodels require the louvers to be tilted in the up position, before pulling the

filter out. Placethe thimb under the center handle and pinch the top of the filter bar

with your forefinger while pulling the filter up and out asshpwn in Figure 6.

Washfilter usingaliquid dishwashingdetergent and warm water. Rinsefilter thoroughly.

Gently shakeexcesswater from the filter. Dryfilter thoroughly before replacing.

Cabinet Cleaning

• Besureto unplug the air conditioner to preventshock or fire hazard.Thecabinet and

front maybedustedwith anoil-free clothor washedwith acloth dampenedinasolution

of warm water and mild liquid dishwashingdetergent. Rinsethoroughly andwipe dry.

• Never useharsh cleaners,wax or polish on the cabinet front.

• Besure to wring excesswater from the cloth before wiping around the controls.

Excesswater in or around the controls may cause damage to the air conditioner.

• The cabinet front can be removed for more thorough cleaning. Refer to "Front

Installation" in this manual and Figures4 and 5.

• Cleanthe front in a sink using liquid dishwashing detergent and warm

water. Rinsethoroughly and dry. Becareful not to disturb soft sealson the front.

• Replacecabinet front. Replacethe screws or hex nuts.

• Replacefront panel and filter. Plug in air conditioner.

Decorative Front and Dial Plate Removal

1. Unplug power cord from the wall outlet.

2. Removeknobsbypullingfirmly, andthen removedialplate.Removefront retainingscrew

from thefront (seeFigure4 or 5 for screwlocation,whicheverissimilarto your model).

3. Pressfirmly on each sideof the metal casecloseto the front, approximately half way

down for Figure 4, or 2/3 the way down from Figure 5 from the top of the front

4. While pressing on the sides of the metal case, gently pull the front out and lif

up to release it from the case.

To reinstall:

Properreinstallation of decorative front isimportant for both safety and performance.

2. Position the top of the decorative front on the top flange of the case and align

the tabs on the front with the slots in the case. On some models remove the filter

to expose the two (2) front retaining screws.

3. Carefully pull down on the front to engage the top tabs while pushing the front

over the caseto ensure proper alignment. The side locking tabs will "click" when

the front is properly installed.

4. Install the front retaining screw (seeFigure 4 or 5 for screw location, whichever

is similar to your model).

5. Install the knobs by aligning them with their shafts and pushing firmly into place.

Winter Storage

Ifyouplanto storetheairconditioner duringthe winter, removeitcarefullyfrom thewindow

accordingtotheinstallationinstructions.Coveritwith plasticor returnittotheoriginalcarton.

NOTE: To prevent rust or electrical connectionsfrom being damaged, store air

conditionerinanupright positionanda dryplace.Awintercovercanbepurchasedfrom

ourdealer.Thecoverwillprotecttheairconditionerwhen itisleftinplacethroughthewinter.

3. Pull Filter Out and Up

1. Tilt Louver

Louver

2. Pinch Center

Handle Here

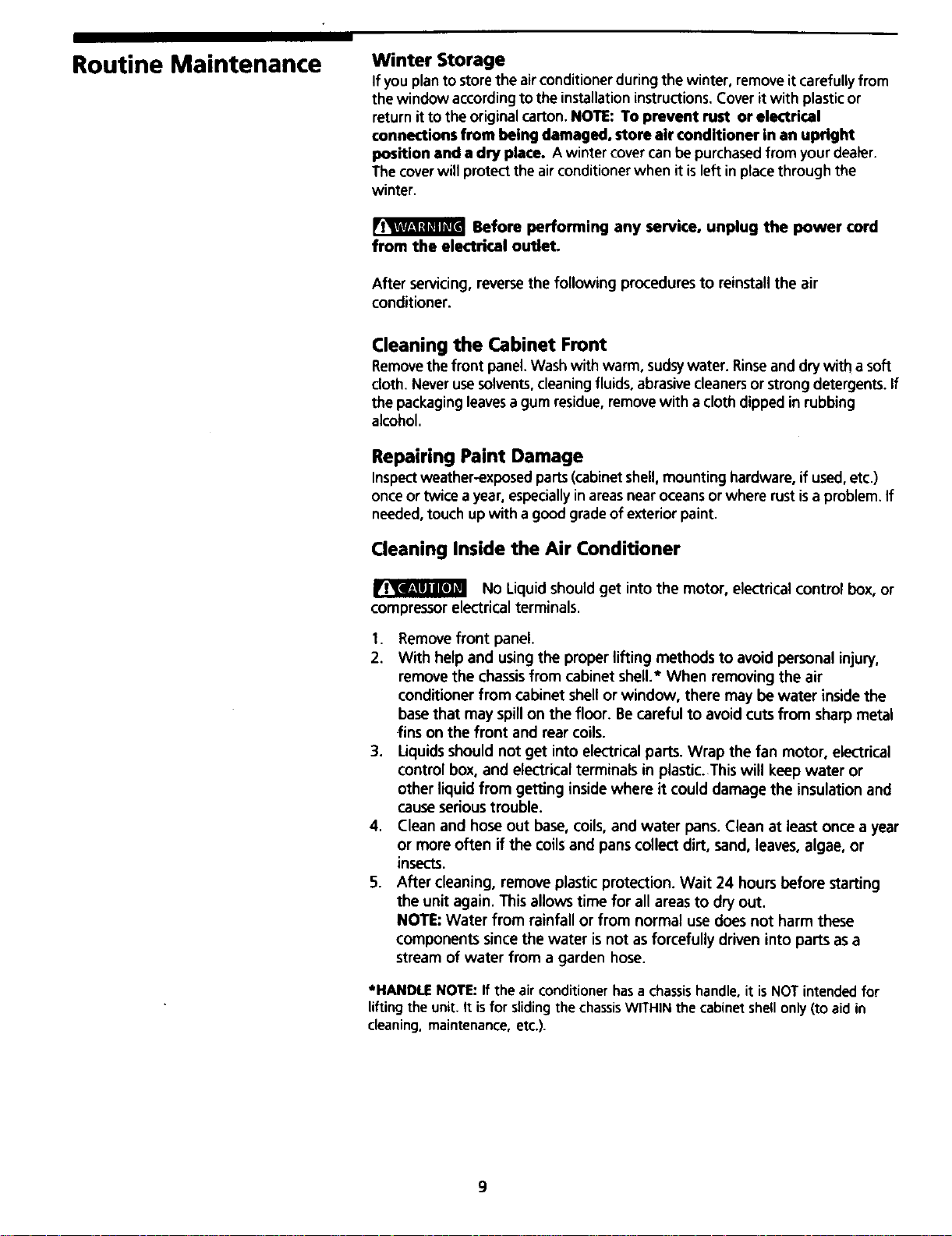

Routine Maintenance

Winter Storage

If you planto storethe airconditionerduring the winter, removeit carefully from

the window accordingtothe installationinstructions.Coverit with plasticor

returnit to the originalcarton. NOTE: To prevent rust or electrical

connections from being damaged, store air conditioner in an upright

position and a dry place. A winter covercan bepurchasedfrom yourdealer.

The coverwill protectthe airconditionerwhen it isleft inplacethrough the

winter.

Before performing any service, unplug the power cord

from the electrical outlet.

After servicing,reversethe following procedures to reinstallthe air

conditioner.

Cleaning the Cabinet Front

Removethe front panel. Washwith warm, sudsywater. Rinseand drywith a soft

cloth. Neverusesolvents,cleaningfluids,abrasivecleanersor strongdetergents.If

the packagingleavesa gum residue,removewith a clothdippedin rubbing

alcohol.

Repairing Paint Damage

Inspectweather-exposedparts (cabinetshell,mounting hardware, ifused,etc.)

onceor twice a year, especially in areasnearoceansor where rustisa problem. If

needed,touch up with a good gradeof exterior paint.

Cleaning Inside the Air Conditioner

No Liquid shouldget into the motor, electrical control box, or

compressor electrical terminals.

1. Remove front panel.

2. With help and usingthe proper lifting methods to avoid personal injury,

remove the chassisfrom cabinet shell.* When removing the air

conditioner from cabinet shell or window, there may be water insidethe

basethat may spill on the floor. Becareful to avoid cutsfrom sharpmetal

-finson the front and rear coils.

3. Liquids should not get into electrical parts. Wrap the fan motor, electrical

control box, and electricalterminals in plastic.This will keep water or

other liquid from getting insidewhere it could damage the insulationand

cause serious trouble.

4. Clean and hose out base, coils, and water pans. Clean at least once a year

or more often if the coils and pans collect dirt, sand, leaves, algae, or

insects.

5. After cleaning, remove plastic protection. Wait 24 hours before starting

the unit again. This allows time for all areas to dry out.

NOTE: Water from rainfall or from normal use does not harm these

components since the water is not asforcefully driven into parts as a

stream of water from a garden hose.

*HANDLE NOTE: If the air conditioner hasa chassis handle, it is NOT intended for

lifting the unit. It isfor sliding the chassis WITHIN the cabinet shell only (to aid in

cleaning, maintenance, etc.).

Room Air Conditioner Troubleshooting Guide

THE AIR CONDITIONER WILL NOT OPERATE

Check if...

The power supply cord is unplugged.

A household fuse has blown or circuit breaker

tripped.

The Fan Control is set to OFF

Then...

Firmly plug the cord into a live outlet with proper voltage.

Replace the fuse or reset the circuit. Make sure the unit is plugged into a

properly grounded receptacle as described in the Owners Manual

provided with the unit.

Set Fan Control to the desired setting.

THE UNIT BLOWS FUSES OR TRIPS CIRCUIT BREAKER

Check if... Then...

Too many appliances are being used on the Unplug or relocate appliances that share the same circuit.

same circuit.

An extension cord is being used with the unit. Do not use an extension cord to run the air conditioner.

The unit is being restarted immediately after Wait three minutes after turning off cooling circuit before trying to restart

turning off cooling circuit, unit.

THE AIR CONDITIONER TURNS ON AND OFF, OR DOES NOT COOL ROOM

Check if... Then...

The filter is dirty or obstructed by debris. Clean filter using a vacuum cleaner or wash filter in warm water and a

mild detergent. Dry thoroughly before reuse.

The coils are dirty or obstructed by debris. Check Call the local Sears store to inspect and clean the coils and condensate

both inside evaporator and outside condenser water passages. OR If familiar with electrical appliances

coils, perform the required cleaning by carefully following the maintenance

instructions prevlded with the unit.

There is excessive moisture or heat in the room Use exhaust vent fans while cooking or bathing and try not to use

being cooled (cooking, hot showers, etc.) heat-producing appliances during the hottest part of the day.

The Fan Control is on a Power Saver/Energy Use NORMAL settings for best comfort. When the Power Saver settings

Saver setting, are in use, the fan does not circulate the room air continuously.

The Vent Control is Set to OPEN or EXHAUST. Set the Vent Control to CLOSED for maximum cooling.

The Temperature Control is not at a cool enough Set the Temperature Control to a cooler setting.

setting.

WATER DRIPS FROM THE CABINET INTO THE HOUSE

Check if_ Then...

The unitis not leveledproperly.The unitshould Levelthe air conditioner to providea 1/4"downwardslopetothe outside

slopeslightlydownwardtothe outside. (½ bubbleon carpenter'slevel)toprovideproperdrainage.Repositionor

shimthe cabinetas necessary.DO NOT drilla holeinthe drainpan.

THE AIR CONDITIONER SEEMS TO RUN TOO MUCH

Check if.. Then,.

The currentunitreplaced an older model. The useofmoreefficientcomponentsmay causethe unitto runlonger

thanan oldermodel, butthetotalehergyconsumptionwill beless.Newer

unitsdo notemitthe "blast"of cold air you may be accustomedto from

olderunits,butthis IS NOT an indicationoflessercoolingcapacity or

efficiency.Refertothe efficiencyrating(EER) and capacityrating(in

BTUs)marked onthe unit.

The unitisin a heavilyoccupiedroom or heat- !Useexhaustventfanswhile cookingor bathing.Try notto useheat-

producingappliancesare in use in the room. producingappliancesduringthehottestpart ofthe day, A highercapacity,

unitmay be requireddependingonthe sizeofthe roombeingcooled.

TYPICAL AIR CONDITIONER SOUNDS YOU MAY HEAR:

Condenser- You may hear droplets of water hitting

the condenser, causing a "pinging" or "clicking" sound.

Unit Vibration- The unit may vibrate and make noise

because of poor wall or window construction.

Fan- You may hear air movement from the fan.

Compressor- The modem high efficiency compressor may have

a high pitched hum or pulsating noise that cycles on and off.

Thermostat- As the cooling system cycles, the thermostat

may dick.

D/817 TP 5-54- Room Air _ Troubleshool_g Gulde- Revision "A"- March 18, 1996- Page 1 of I

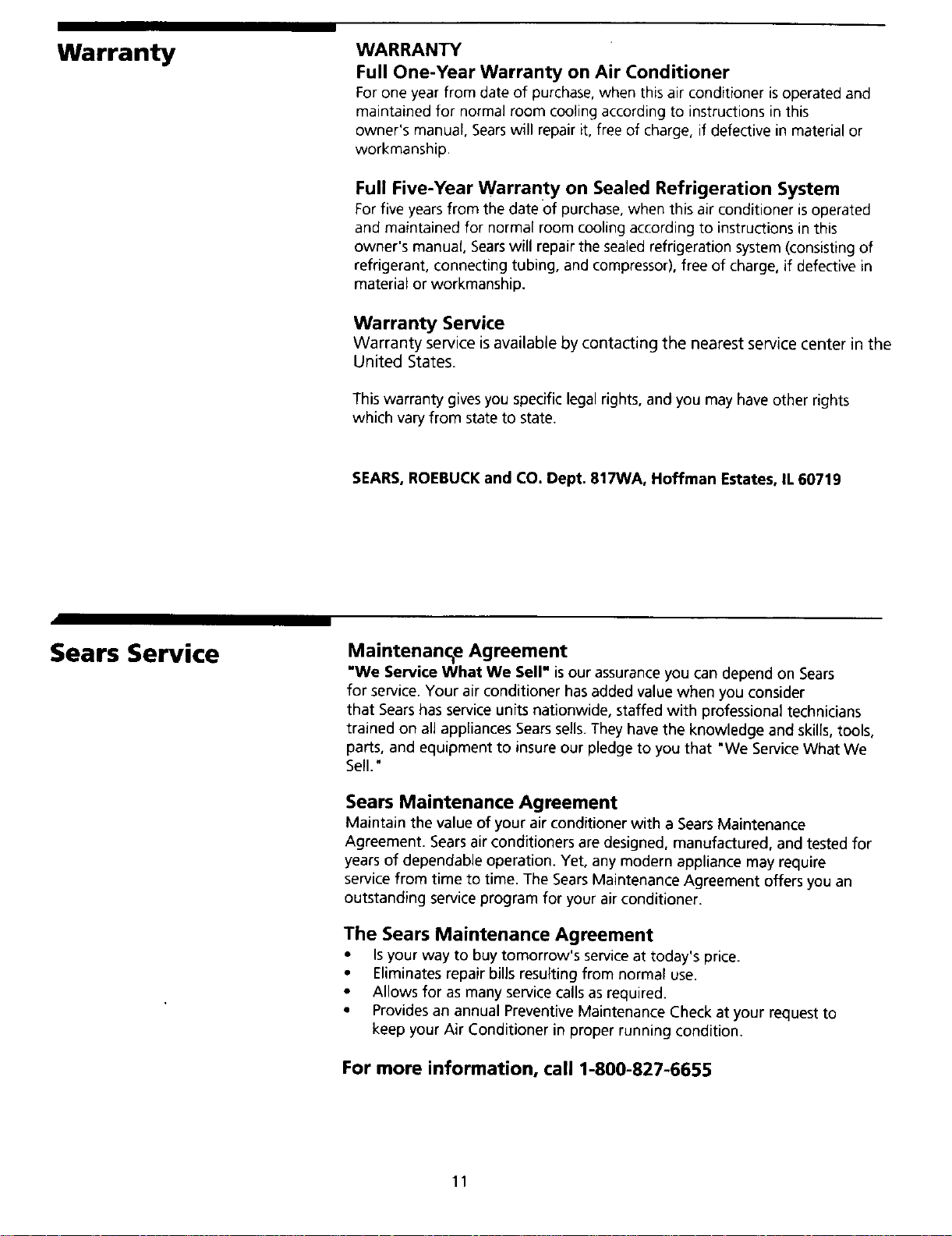

Warranty

WARRANTY

Full One-Year Warranty on Air Conditioner

For one year from date of purchase, when this air conditioner isoperated and

maintained for normal room cooling according to instructions in this

owner's manual, Searswill repair it, free of charge, if defective in material or

workmanship.

Full Five-Year Warranty on Sealed Refrigeration System

For five years from the date of purchase, when this air conditioner is operated

and maintained for normal room cooling according to instructions in this

owner's manual, Searswill repair the sealed refrigeration system (consisting of

refrigerant, connecting tubing, and compressor), free of charge, if defective in

material or workmanship.

Warranty Service

Warranty service is available by contacting the nearest service center in the

United States.

This warranty gives you specific legal rights, and you may have other rights

which vary from state to state.

SEARS, ROEBUCK and CO. Dept. 817WA, Hoffman Estates, IL 60719

Sears Service

Maintenancp Agreement

"We Service What We Sell" isour assuranceyou can depend on Sears

for service. Your air conditioner hasadded value when you consider

that Searshas service units nationwide, staffed with professional technicians

trained on all appliancesSears sells. They havethe knowledge and skills, tools,

parts, and equipment to insure our pledge to you that "We Service What We

Sell."

Sears Maintenance Agreement

Maintain the value of your air conditioner with a SearsMaintenance

Agreement. Searsair conditioners are designed, manufactured, and tested for

years of dependable operation. Yet, any modern appliance may require

service from time to time. The Sears Maintenance Agreement offers you an

outstanding service program for your air conditioner.

The Sears Maintenance Agreement

• Isyour way to buy tomorrow's service at today's price.

• Eliminates repair bills resulting from normal use.

• Allows for as many service calls as required.

• Provides an annual Preventive Maintenance Check at your request to

keep your Air Conditioner in proper running condition.

For more information, call 1-800-827-6655

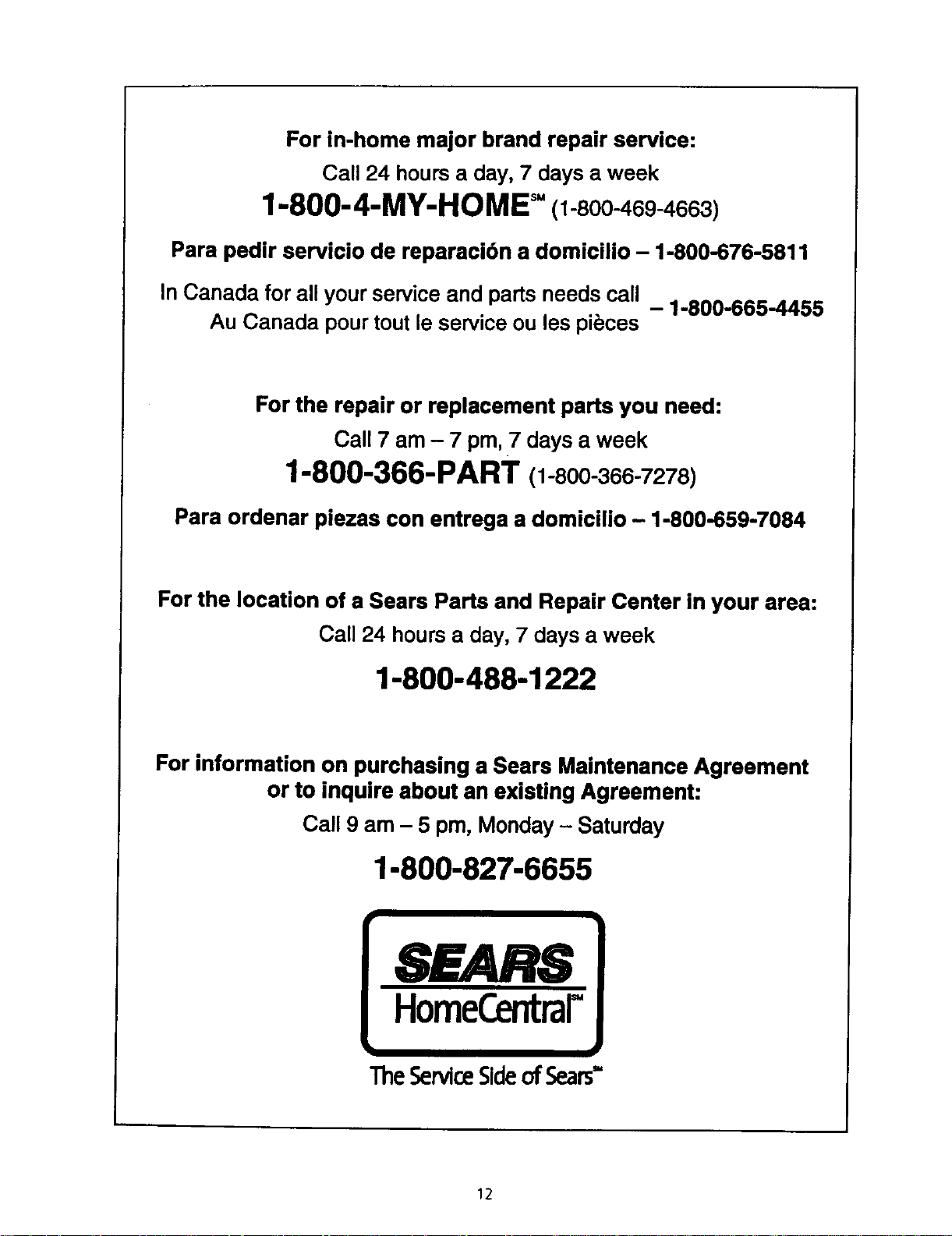

For in-home major brand repair service:

Call 24 hoursa day, 7 days a week

1-800-4-MY-HOME sM(1-800-469-4663)

Para pedir servicio de reparaci6n a domicilio - 1-800-676-5811

In Canada for all your service and parts needs call

- 1-800-665-4455

Au Canada pour tout le service ou les pi_ces

For the repair or replacement parts you need:

Call 7 am - 7 pro,7 days a week

1-800-366-PART (1-800-366-7278)

Para ordenar piezas con entrega a domicilio - 1-800-659-7084

For the location of a Sears Parts and Repair Center in your area:

Call 24 hours a day, 7 days a week

1-800-488-1222

For information on purchasing a Sears Maintenance Agreement

or to inquire about an existing Agreement:

Call 9 am - 5 pm, Monday - Saturday

1-800-827-6655

SEARS

HomeCentral"

TheServioeSideofSears"

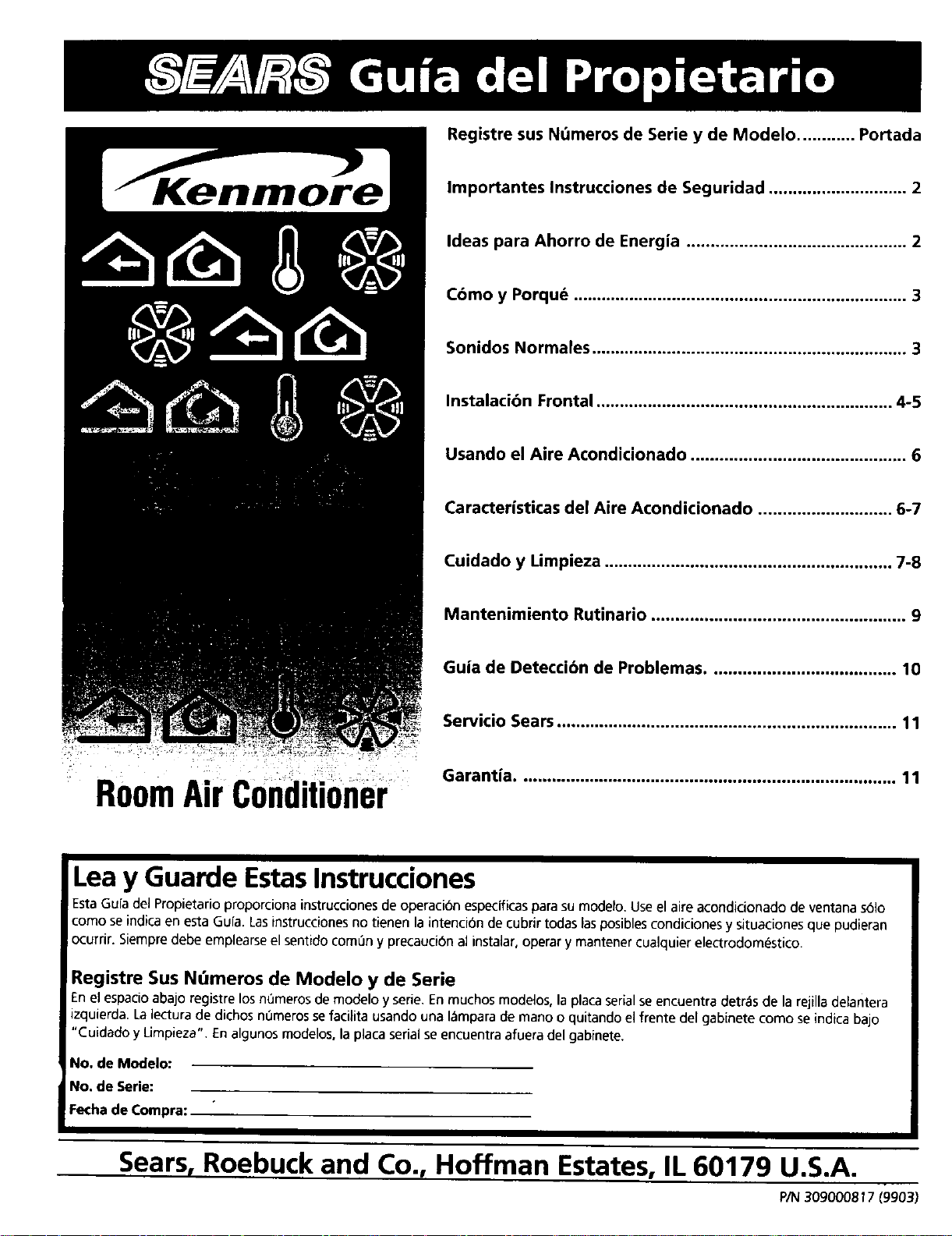

RoomAir conditioner

Registre sus N_meros de Serie y de Modelo ............ Portada

Importantes Instrucciones de Seguridad ............................. 2

Ideas para Ahorro de Energia .............................................. 2

Como y Porqu_ ...................................................................... 3

Sonidos Normales .................................................................. 3

InstalaciOn Frontal .............................................................. 4-5

Usando el Aire Acondicionado ............................................. 6

Caracteristicas del Aire Acondicionado ............................ 6-7

Cuidado y Limpieza ............................................................ 7-8

Mantenimiento Rutinario ..................................................... 9

Guia de DetecciOn de Problemas ....................................... 10

Servicio Sears ....................................................................... 11

Garantia ............................................................................... 11

Lea y Guarde Estas Instrucciones

Esta Gufa del Propietario proporciona instrucciones de operaciOn especificas para su modelo. Use el aire acondicionado de ventana solo

como se indica en esta Gufa. Lasinstrucciones no tienen la intenciOn de cubrir todas las posibles condiciones y situaciones que pudieran

ocurrir. Siempre debe emplearse el sentido com_n y precauciOn al instalar, operar y mantener cualquier electrodom_stico.

Registre Sus N_meros de Modelo y de Serie

En el espacioabajo registre losn_meros de modelo y serie. En muchos modelos, la placa serial seencuentra detr_s de la rejilla delantera

izquierda. Lalectura de dichos n_meros sefacilita usando una lampara de mano o quitando el frente del gabinete como se indica bajo

"Cuidado y Limpieza". En algunos modelos, la placa serial seencuentra afuera del gabinete.

No. de Modelo:

No. de Serie:

Fecha de Compra:

Sears, Roebuck and Co., Hoffman Estates, IL 60179 U.S.A.

P/N 309000817 (9903)

Importantes

Instrucciones de

Seguridad

_;ll]TJa3i_[_

Fvite el peligro de

incendio o electrocuci6n, No use

extensiones ni clavija adaptador. No

quite ninguna de los picos de la clavija,

Contactode pared

contierra

circunstancia torte, 1

quite ni puentee el

pico a tierra de la

_clavija.

Cable de corriente con

davija de 3-picos para

tierra.

Lea todas las instrucciones antes de usar este aire acondicionado

Por Su Seguridad

No guarde gasolina u otros liquidos y vapores inflamables en la proximidad de

este u otro aparato. Lea las etiquetas de los productos para advertencias de

flamabilidad y de otra fndole.

Prevenga Accidentes

Para reducir el riesgo de incendio, electrocuci6n o lesiones a personas al usar su

aire acondicionado, siga precauciones b_sicas, incluyendo las siguientes:

• Asegerese que el servicio electrico sea adecuado para el rnodelo seleccionado.

Esta informaci6n se encuentra en la placa serial, ubicada ya sea detr_s de las

rejillas o en lado izquierdo del gabinete.

• Si el aire acondiconado se instalara en una ventana, quiz,_sprimero quiera limpiar

ambos lados del vidrio. Si la ventana es del tipo triple hoja con panel de pantalla

integrado, quite la pantalla completamente antes de instalar.

• Asegure que el aire acondicionado haya sido instalado segura y correctamente de

acuerdo con las instrucciones de instalaci6n provistas pot separado con este manual.

Guarde el manual y las instrucciones de instalaciOn para su futuro uso en quitar o

reinstalar esta unidad.

• AI manejar el aire acondicionado, tenga cuidado de evitar certarse con las afiladas

aletas met_,licas en los serpentines delanteros y posteriores.

Informaci6n El_ctrica

La capacidad el_ctrica nominar de su nuevo aire acondicionado de ventana viene

indicada en la plata serial. Consulte dicho valor al revisar los requerimientos

electricos.

• Asegure que el aire acondicionado est_ correctamente aterrizado. Para minimizar

potenciales peligros de electrocution e incendio, es fundamental tener una buena

tierra. El cable de corriente viene equipado con clavija de tres-picos con tierra para

proteger contra peligros electricos.

• Suaire acondicionado debe conectarse en un contacto de pared correctamente

aterrizado. Si el contacto de pared que piensa utilizar no est_ correctamente

aterrizado o protegido con un fusible sincronizador o interruptor de circuito,

encargue a un electricista calificado que instale el contacto de pared apropiado.

• No opere el aire acondicionado con el protector exterior instalado. Esto podria

resultar en dafios mec_,nicos dentro del aire acondicionado.

• No use extensi6n ni adaptador de tres picos.

Ideas Para Ahorro de

Energia

• No obstruya el flujo de aire interior con persianas, cortinas o muebles; ni del exterior con

arbustos, cabinas uotras construcciones.

• La capacidad de este aire acondidonado debe ser comparable al tamafio de la

habitaci6n para una operaci6n eficiente y satisfactoria.

• Instale el aire acondicionado de ventana en el lado sombreado de su casa. Esmejor

una ventana con vista al norte porque tiene sombra casi todo el dia.

• Cierre puertas de hoguera, registros de pared y piso de manera que el aire fresco no

escape pot la chimenea y hacia losductos.

• Tenga persianas y cortinas de otras habitaciones cerradas durante la parte m_s

soleada del dia.

• Limpie el filtro de aire conforme se indica en la secci6n "Cuidado y Limpieza".

• Un adecuado aislamiento y proteccion t_rmica en su casa ayudara a que el aire

fresco se mantenga adentro y el aire caliente afuera.

• El sombrear la casa con arboles, plantas o sombrillas ayudara a reducir la carga de

trabajo del aire acondicionado.

• Procure usar los aparatos productores de calor como la estufa, lavadora, secadora y

lavavajillas durante la parte mas fresca el dia.

Como y Porqud

Su aire acondicionado de ventana proporciona lassiguientes funciones para hater m_s

c6moda la vida en climas calientes:

• Enfria y hacer circular el aire de la habitaciOn.

• Reduce la humedad eliminando la humedad excesiva del ambiente.

• Filtra polvo, tierra y algunas impurezas del aire.

El aire acondicionado hace estas funciones jalando el aire de la habitaciOn a traves de un

filtro que atrapa partioJias de polvo y tierra. Elaire luego pasa por un serpentin enfriador

que refrigera el aire y elimina la humedad excesiva. El mismo aire es regresado a la

habitacion - mas frio, seco y limpio. Lahumedad eliminada del aire de la habitaciOn es

llevada al exterior donde se evapora.

Su aire acondicionado est_ diseflado para set facil de operar y proporcionar abundante

poder de enfriamiento.

Sonidos Normales

Ventilador

Usted pudiera escuchar

movimiento de aire

proveniente del ventilador.

Termost_to

AI ciclarse el sistema de

enfriamiento, el termostato

pudiera hacer un click"

Compresor

Elcompresor de alta eficiencia

pudiera tener un zumbido agudo

o ruido pulsante intermitente.

Vibraci6n de la Unidad

La unidad pudiera vibrar y

hacer ruido debido a una

mala construcciOn de las

ventanas o muros.

Condensador

Usted pudiera escuchar gotas

de agua cayendo sobre el

condensador, causando un sonido

de goteo o salpicadura.

Instalacibn Frontal

Instalaci6n del Sello del Riel Inferior

Vertical Louver j Unit Cover

Screw

%_*_ Screw

Horizontal

Louvers Panel

Instalaci6n FrontaI-Descarga

de Aire Lateral FIG. 1

Instalacion FrontaI-Descarga

de Aire Lateral FIG.2

Instalando el Sello del Riel Inferior (algunos modelos)

Algunos modelos seembarcan en una manga removible que debe colocarse

correctamente para un sello seguro y eficiente. Siga las instrucciones

suministradas. Para instalar el Sello del Riel Inferior, coloque el sello sobre el rie!

inferior, al rasdel borde delantero del riel yen contacto con los sellos laterales.

Ajuste Manual de las Rejillas Verticales (descarga lateral de aire)

Termine este ajuste antes de instalar el panel delantero.

1. Ajuste lasrejillas verticales a la posici6n recta usando la manija.

2. Lacar_tula y perillasson empacadas por separado. Para instalarlas,consulte la

seccionde Instalando la Car-_tula y Marco Delantero en la siguiente pagina.

Instalacion Frontal - Algunos Modelos de Descarga Lateral de

Aire (FIG. 1)

Instale el panel deJantero con filtro como sigue:

I. Ajuste las rejillas horizontales a la posicion recta. Sujete el frente el posicion

recta hasta que las lineas de la manija de la rejilla vertical sealinee entre la

rejilla horizontal inferior y la abertura de descarga.

2. Presioneel frente directo sobre el gabinete hasta que los orificios en la brida

del frente de plastico sealineen con los orificios de tornillos en el gabinete

met,ilico. Sujete el panel delantero en su sitio con los dos tomillos provistos.

Instalacibn Frontal - Algunos Modelos de Descarga Lateral de

Aire (FIG. 2)

I. Coloque la tapa de la cubierta frontal decorativa sobre la brida superior de

la caja metalica y entonces a]inee laspestar_asen el frente con las ranuras

en la caja met_lica.

2. Con cuidado jale la cubierta frontal para acomodar las pestaffas superiores a

la vez que empuja la cubierta frontal sobre la caja metalica. Paraasegurar

un correcto alineamiento las pesta_as candado ]aterales emitiran un "click"

cuando la cubierta frontal este correctamente instalada.

Nota: El cable de corriente debe quedar sujetado en su posiciOn dentro del

semidrculo de la caja metalica mientras desliza la cubierta frontal sobre la

caja metalica.

3. Instale el tornillo de retenci6n de la cubierta frontal en la parte inferior de la

unidad.

Instalando el Control de Ventila (en algunos modelos)

Lamanija del control de ventilase incluye en el kit frontal decorativo (Fig. 3).La

manija debe instalarseantes de instalar el frente decorativo. Vea la ilustracion abajo.

I. Inserte la manija con el grabado mirando hacia la derecha.

2. Deslice la extension de la puerta negra en la particiOn al final de la manija.

3. PRESIONEla manija hacia adentro hasta que lasdos piezas sebloqueen juntas.

4. Mueva la manija adentro y afuera para estar seguro que la ventila opera

adecuadamente.

FIG.3

Instalacibn Frontal

(continuado)

Instalando la Car_tula y Marco Delantero

Algunos modelos requieren instalaci6n de la caratula y panel delantero del aire

acondicionado incluidos en el kit decorativo. Paraarmarlo, siga estos pasos:

PASO 1: INSTALE CARATULA Y BOTONES O PERILLAS:

Algunos Modelos

Descarga de Aire Lateral

• Quite las perillas de control del kit

frontal (algunos modelos).

• Con cuidado, quite la pelicula

protectora del frente de la car_tula

(algunos modelos)

• Alinee los orificios en la earatula con

los vastagos de control correctos y

empuje la car&tula a la superficie del

panel de control.

• Mientras sostiene en su sitio la

caratula, instale las perillas de control

en los v_stagos.

PASO 2: INSTALE EL MARCO DELANTERO A LA UNIDAD.

Frente Decorativo

• Coloque la tapa del frente decorativo sobre la brida superior de lacaia, y alinee las pesta_as con las ranuras en la

caja.

• AI instalar el marco frontal en la unidad, aseg0rese de que la manija de la rejilla atraviese hacia el frente en la

ubicaci6n apropiada.

• Con cuidado jale al frente para embonar con las pestar_as superiores, mientras empuja el frente sobre la caja para

asgurar un correcto alineamiento.

• Laspesta_as laterales hacen "click" cuando el frente se asienta.

• Instale los tornillos de retenci6n en el rondo del frente (Fig. I), o detr_s del asa del filtro (Fig. 2).

FIG. I

FIG.2

Usando el Aire

Acondicionado

Para reducir el riesgo de incendio, electrocuciOn o lesion alas personas,

lea las IMPORTANTESINSTRUCCIONESDE SEGURIDADantes de operar este aparato.

Para iniciar la operaciOn del aire acondicionado, siga estos pasos:

NOTA: Si el aire acondicionado esta

apagado, espere 3 minutos antes de

reiniciar. Esto permite igualar la presion

dentro del compresor. El no seguir estas

instrucciones puede causar una

operation ineficiente.

1. Conecte el aire acondicionado. (Para evitar peligros electricos, no use extension ni

clavija adaptador. )

2 Ponga la ventila de salida a la posicion CLOSED(CERRADA).

3 Ponga el control de TEMP al aiuste mas fresco.

4. Ponga el control del ventilador al maximo nivel.

5. Ajuste las rejillas para un flujo cOmodo de aire.

6. Una vez que la habitation quedo fresca, seleccione el modo de POWER SAVER

MODE [AHORRO DE ENERGIA]a donde Io encuentre m_s confortable.

Reviselas "Caracteristicasde Aire Acondicionado" para otrosajustes.

Caracteristicas de Aire

Acondicionado

VENT

OPEN CLOSE

FAN

MODE

OFF

HIGH _ FAN

coo,(il

MED _\ i I // POWER

COOl _ SAVER

LOW

COOL

TEMP

• 5 •

1 9

COOLER

(algunos modelos)

COOL

HIGH

LOW

Control de HEAT[CALEFACCION](algunosmodelos)

Los controle5 de este manual son representativos de muchos modelos disponibles. Su

modelo pudiera ofrecer caracteristicas lig_ramente distintas.

Control TEMP

Elcontrol de TEMPsirve como termost_to para ajustar el grado de ffio en la habitaciOn.

Gire la perilla hacia la derecha del 1-9 para aumentar la temperatura de enfriamiento.

MODOS DE FRESCURA

Cuando est_ en uno de los ajustes de COOL [FRIO],el aire acondicionado trabaja todo el

tiempo, circulando el aire. El enfriamiento inicia s01osi la temperatura de la habitaciOn

sube por encima del nivel de enfriamiento seleccionado en el control de TEMP, y se

detiene una vez que se alcanza el nivel de enfriamiento. Esteajuste proporciona las

temperaturas mas uniformes en la habitaciOn.

POWER SAVER MODE [MODO DE AHORRO DE ENERGIA] (algunos

modelos)

ElMODO DE AHORRO DE ENERGIApuede ahorrar energia. En este ajuste, el ventilador

no trabaja a menos que el control TEMP est_ seleccionado a una temperatura mas fria

que la de la habitaci6n. Cuando el control TEMPest_ ajustado a temperatura mas fria

que la de la habitaci6n, el aire acondicionado comienza a circular el aire de la habitaciOn.

Elenfriamiento comienza en unos 3 minutos. Elaire acondicionado se apaga

autom_ticamente cuando la habitaci6n alcanza el nivel de enfriamiento seleccionado.

HIGH COOL [FRIOALTO] espara enfriamiento r_pido, MED. COOL[FRIO MEDIO] es para

un enfriamiento normal, y LOW COOL [ERIOBAJO] es para enfriamiento silencioso.

HEAT [CALEFACCION]

La selecci0n de HEAT [CALEFACCION]proporciona una silenciosa y eficiente circulacion

de aire caliente. Gire el selector al ajuste de HEAT y ponga el termostato en el n_mero I

o el menor ajuste. Cuando se seleccione el ajuste de HEAT, el termost_to mantiene la

temperatura encendiendo y apagando el calentador autom_ticamente respondiendo a la

temperatura de la habitaci0n. Una vez que la habitaci0nn est_ caliente, ajuste el

termost_to a una posiciOn m_s fresca. Elventilador trabaja continuamente para circular

el aire en la habitaci0n.

MODE TEMP

OFF

HIGt L_ FAN

COOL ONLY

MED POWER

COO SAVER

LOW

COOL

VENT

_O_D

HEAW DI.n_

Panel de Control de Modelo con Aire Lateral

• S •

1 9

COOLER

EXHAUST

Caracteristicas del Aire

Acondicionado (continuado

FIG. 1 (OFF)[APAGADO]

FIG.2 (FRESHAIR) [AIRE FRESCO]

Pudiera percibirse un ligero olor a calor proveniente de la unidad al cambiar a HEAT

despu_s de terminar la temporada de enfriamiento. Este olor, causado por particulas

finas de polvo sobre el calentador, desaparecera rapidamente.

Control de Ventilas

ElControl de Ventilaspermite al aim acondicionado ya sea recircular el aire interior

(CLOSED[CERRADO]) o ventear el aire al exterior (OPEN[ABIERTO]).

• La posici6n CLOSED(CERRADO)se usa cuando se deseael m_ximo de

enfriamiento. Puede adem&s usarse para recirculaciOn de aire sin enfriamiento

cuando el aire acondicionado seencuentra en la posici6n de FAN (VENTILADOR).

• La posiciOn OPEN (ABIERTA)expulsa el aire estancado de la habitaciOn y Io ventea

hacia el exterior. Entonces se jala aire fresco a la habitaciOn a tray,s de los pasajes

normales de aire encontrados en las casas.

• Las posiciones OPENy CLOSED(ABIERTA y CERRADA) pueden usarse con cualquier

seleccibn de ventilaciOn.

• Para modelos compactos, empuje el control deslizante hacia CLOSE (CERRAR)y jale

para OPEN(ABRIR).

Control de Ventilas para Aire Fresco

LaVentila de Aire Frescopermite que el aire acondicionado recircule aire interior (OFF

[APAGADO]), jalar aire a la habitaciOn (FRESHAIR [AIREFRESCO])o ventear aire

estancado al exterior (VENT [VENTILAR]). Vea las Figuras 1, 2 y 3 para esta operacibn.

Rejillas Direccionales de Aire

Lasrejiilas direccionales de aire controlan la direcciOn del flujo de aire. Ajuste las rejillas

arriba, abajo, izquierda o derecha. Laspestafias exteriores ajustan el aire hacia arriba o

abajo. Lasrejillas centrales Io dirigen hacia la izquierda o derecha.

FIG. 3 (VENT)[VENTILA]

Cuidado y Limpieza

Figura 1

Limpieocasionalmente su aire acondicionado para conservado luciendo como nuevo.

AsegOrese de desconectar la unidad antes de limpiarla para evitar peligros de

electrosudbn o incendio.

Limpieza del Filtro de Aire

Elfiltro de aire debe revisarsepor Io rnenos una vez al rues para saber si necesita

limpieza. I.aspart{culas atrapadas en el filtro se pueden acurnulary causar una

acumulaci6nde escarcha en los serpentines de enfriamiento. Estacondici6n puede

reducir la capacidadde enfriamiento. Hay dos tipos de filtros:el filtro rigido yel filtro

colapsable.

Los modelos con filtro rigido le permiten quitar el filtro sin quitar el frente:

• En algunos modelos, empuje la manija de control de ventila a la posici6n de OFF

(APAGADO). Levante el filtro directamente hacia arriba y afuera (Figura 1).

Cuidado y Limpieza

:ontinuado)

Figura2

' ii

__o_ II

_lr_

® @

! !L! !!_;_!!_i!_! _i_,_,_ _ _

Figura 3

Remove

Knobs

Remove

Press firmly on each side of

case to release locking tabs_

Figura 4

Quitando el FrenteDecorativo - Algunos

Modelos

Fro_ll

Ret_ling

Figura 5

Frentede Caja Deslizante

Los modelos con rejillas de 6-sentidos tienen un filtro deslizante. Sujete la manija

formada del filtro y jale a la izquierda, quit_ndola det panel delantero (Figura 2)

Para muchas instalaciones de ventana, este frente pudiera necesitar removerse para

tener acceso al filtro para limpieza (Figura 3). Para quitar el frente, revier_a el

proceso de instalaci6n para Modelos con Descarga Lateral de Aire mostrados en la

Instalacion Frontal.

Algunos modelos requieren que las rejillas con celosla se levanten antes de sacar el

filtro. Coloque el pulgar bajo la manija central y contraiga la parte superior de la

barra del filtro con el dedo indice, mientras jala el filtro hacia arriba y hacia afuera,

como se muestra en la figura 6.

Laveel filtro usando un detergente lava-vajilla y agua tibia. Enjuague bien el filtro

Suavemente sacuda el exceso de agua del filtro. Seque bien antes de reinstalar.

Limpieza del Gabinete

• AsegOrese de desconectar el aire acondicionado para evitar peligros de

electrocuci6n e incendio. El gabinete y el frente pueden sacudirse con una tela sin

aceite o lavarse con un trapo humedecido en una soluciOn de agua tibia y

detergente lavavajillas suave. Enjuague bien y seque con trapo.

• Jam_Isuse limpiadores fuertes, cera ni polish en el frente del gabinete.

• Exprima el exceso de agua de la tela antes de limpiar alrededor de los controles. El

exceso de agua en los controles puede causar da_os al aire acondicionado.

• El frente del gabinete puede quitarse para una mayor limpieza. Consulte

"InstalaciOn Frontal" en este manual y las Figuras 4 y 5.

• Limpie el frente en una tarja usando detergente liquido lavavajillas y agua tibia.

Enjuague bien y seque. Cuide no dafiar los sellos blandos en el frente.

• Vuelva a colocar el frente del gabinete. Cambie los tornillos o tuercas hexagonales.

• Vuelva a instalar el panel delantero y filtro. Conecte el aire acondicionado.

Quitando el Frente Decorativo y Car._tula

1. Desconecte el cable de cordente de la pared.

2. Quite las perillasjalando con firmeza y luego quite la car_tula. Quite del frente el

tornillo de retenci6n delantero (vea la Figura4 o 5 para ubicaciOn del tornil]o, el

que se asemeje m_,sa su modelo). En algunos modelos quite el filtro para dejar

expuestos los (2) dos tornillos frontales de retenci0n.

3. Presione firmemente a cada lado de la caja metalica cercana al frente,

aproximadamente a mitad de camino para la Figura 4, o 213 partes del camino de la

Figura 5 de la parte superior de] frente.

4. Mientras presiona en los lados de la caja met,_lica, suavemente jale el frente

sac_Indolo y levante para soltarlo de la caja.

Para reinstalar:

La correcta reinstalaci6n del frente decorativoes importante tanto para seguridad y

desempefio.

2. Coloque la tapa del frente decorativo sobre la brida superior de la caja y alinee las

pestafias en el frente con las ranuras en la caja. En algunos modelos quite el filtro

para exponer los dos (2) tornillos delanteros de retenci0n.

3. Con cuidado jale en el frente para embonar las pestafias superiores mientras

empuja el frente sobre la caja para asegurar una correcta alineacibn. Las pesta_as

candado laterales har,_n "click" cuando el frente quede bien instalado.

4. Instale el tornillo delantero de retenci6n (vea la Figura 4 o 5 para ubicaci6n del

tomillo, el que se asemeje m_Isa su modelo).

5. Instale las perillas aline_Indolas con sus ejes y empujando con firmeza hasta

acomodar.

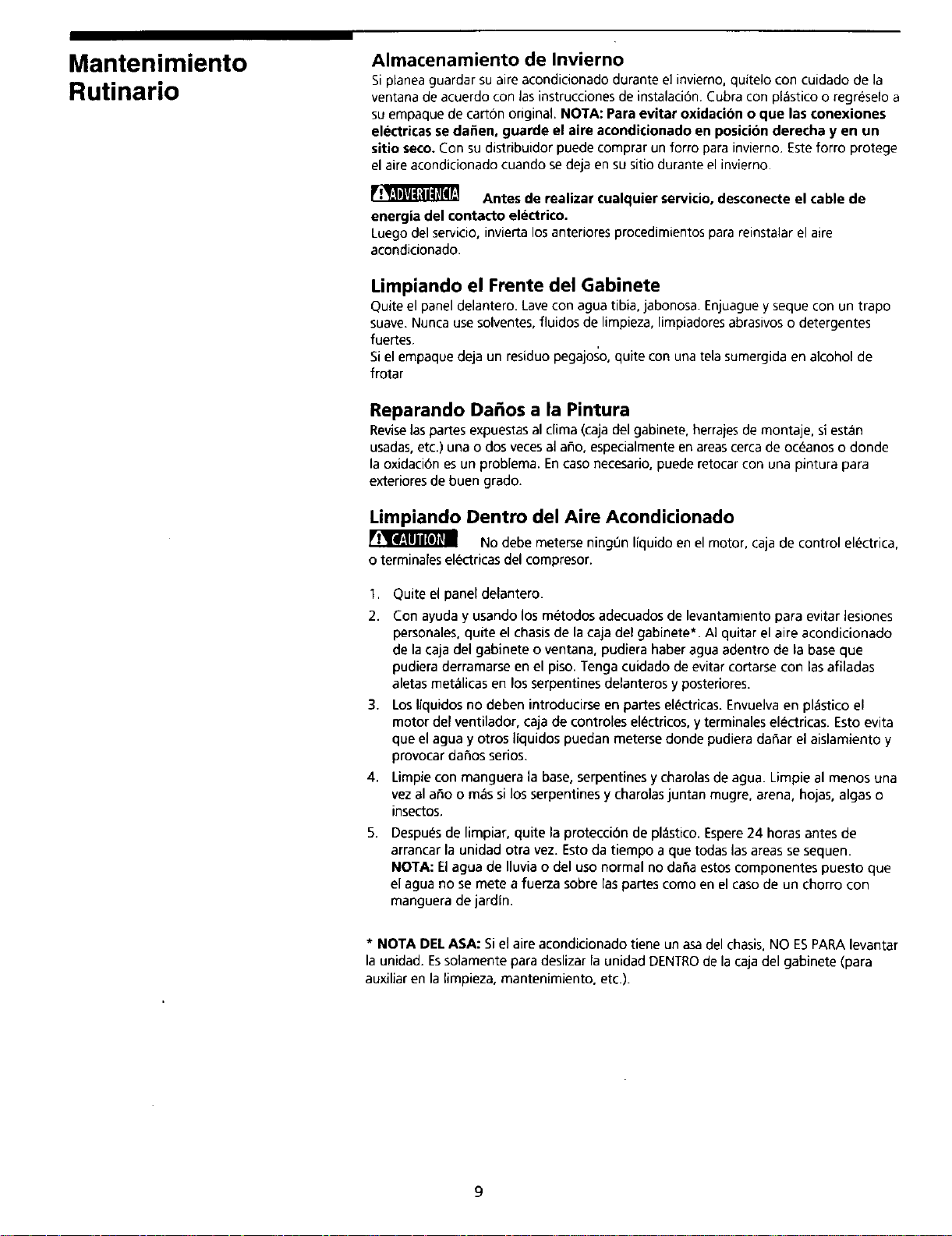

Mantenimiento

Rutinario

Almacenamiento de Invierno

Si planea guardar su aire acondicionado durante el invierno, quitelo con cuidado de la

ventana de acuerdo con las instrucciones de instalacidn. Cubra con plastico o regreselo a

su empaque de carton original. NOTA: Para evitar oxidacion o que las conexiones

electricas se darien, guarde el aire acondicionado en posici6n derecha y en un

sitio seco. Con su distribuidor puede comprar un forro para invierno. Este forro protege

el aire acondicionado cuando sedeja en su sitio durante el invierno.

Antes de realizar cualquier servicio, desconecte el cable de

energia del contacto electrico.

Luego del servicio, invierta los antertores procedimientos para reinstalar el aire

acondicionado.

Limpiando el Frente del Gabinete

Quite el panel delantero. Lavecon agua tibia, jabonosa. Enjuague y seque con un trapo

suave. Nunca use solventes, fluidos de limpieza, limpiadores abrasivos o detergentes

fuertes.

Si el empaque deja un residuo pegajoso, quite con una tela sumergida en alcohol de

frotar

Reparando Dafios a la Pintura

Reviselaspartes expuestasal clima (caja del gabinete, herrajesde montaje, siest_ln

usadas,etc.) una o dos veces al a_o, espeeialmente en areas cerca deoc_anos o donde

la oxidaciOnes un problema. En easoneeesario, puede retocarcon una pintura para

exteriores de buen grado.

Limpiando Dentro del Aire Acondicionado

No debe meterse ningtJn Ifquido en el motor, caja de control el_ctrica,

o terminales electricas del compresor.

I. Quite el panel delantero.

2. Con ayuda y usando los m_todos adecuados de levantamiento para evitar lesiones

personales, quite el chasis de la eaja del gabinete*. A] quitar el aire acondicionado

de la caja del gabinete o ventana, pudiera haber agua adentro de la base que

pudiera derramarse en el piso. Tenga cuidado de evitar cortarse con las afiladas

aletas met_.licas en los serpentines delanteros y posteriores.

3. Losliquidos no deben introducirse en partes electricas. Envuelva en pl_Isti¢o el

motor del ventilador, caja de controles electricos, y terminales electricas. Esto evita

que el agua y otros liquidos puedan meterse donde pudiera dar_ar el aislamiento y

provocar da_os serios.

4. Limpie con manguera la base, serpentines y charolas de agua. Limpie al menos una

vez al argoo mas si los serpentines y charolas juntan mugre, arena, hojas, algas o

insectos.

Despu_s de limpiar, quite la protecci0n de pl_stico. Espere24 horas antes de

arrancar la unidad otra vez. Esto da tiempo a que todas las areas se sequen.

NOTA: Elagua de lluvia o del uso normal no da_a estos componentes puesto que

el agua no se mete a fuerza sobre las partes como en el caso de un chorro con

manguera de jardln.

* NOTA DEL ASA: Si el aire acondicionado tiene un asadel chasis, NO ESPARA levantar

la unidad. Essolamente para deslizar la unidad DENTROde la caja del gabinete (para

auxiliar en la limpieza, mantenimiento, etc.).

Guia de Detecci6n de Problemas del Aire Acondicionado de Ventana

EL AIRE ACONDICIONADO NO TRABAJA

Revise si... Entonces..,

El cable de energia est_desconectado Cone_e con firmeza el cable en un contacto activo con el voltaje apropiado

Fusible domOsticoquemado o interruptor de ¢ircuito abierto Cambie el fusible o reestablezcael circuito Aseg0rese que launidad este conctada en un

contacto bien aterrizado conforme se describe en el Manual del Propietario incluido con

la unidad.

El Control de Ventilador est_ en OFFIAPAGADO]. Ponga el Control de1Ventilador al ajuste deseado

LA UNIDAD QUEMA FUSlBLES O ABRE EL INTERRUPTOR DE CIRCUlTO

Revise si,.. Entonces.,.

Hay demasiados aparatos us_ndose en el mismo circuito. Desconecte o reubique losaparatos que comparten el mismo circuito,

Seesta usando una extension con launidad. No use una extension para operar el aim acondicionado.

La unidad se est& reiniciando inmediatamente despu_s de Espem tms minutos antes de apagar el circuito de enfriamiento antes de tratar de reiniciar

apagar el circuito de enfriamiento, la unidad.

EL AIRE ACONDICIONADO SE ENCIENDE Y APAGA O NO ENFRIA LA HABITACION

Revise si... Entonces...

Elfiltro est_ sucio u obstruido por suciedad. Limpie el filtro usendo una aspiradora o lavar el filtro con agua tibia y un detergente

suave. Seque bien antes de volvera usar.

Losserpentines est_n sucios u obstrufdos por suciedad. Revise Llame a la tienda local de Searspara inspeccionar y limpiar los serpentines ypasajes de

tanto dentro del evaporador y fuera de los serpentines del agua de condensaciOn. 0 si est_familiarizado con los aparatos electrodom_sticos, malice

condensador, la limpieza necesaria siguiendo cuidadosamente las instrucciones de mantenimientos

incluidos con la unidad.

Hay calor o humedad excesiva en la habitaciOn que se esta Use los ventiladores de escape mientras cocina o se ducha y trate de no usar aperatos

enfriando (cocinando, duchas calientes, etc.) electrodom_asticos generadores de calor durante la parte mas caliente de dla.

ElControl de Ventilador est_ puesto en un ajuste de Ahorro Use los ajustes NORMALES para una mayor comodidad. Cuando se usan los ajustes de

de Potencia/Ahorro de Energia. Power Saving (Ahorro de Potencia), el ventilador no circula continuamente el aim de la

habitaciOn.

El Control de Ventila est& puesto en OPEN[ABIERTO] o Fije el Control de Ventilas a CLOSED[CERRADO] para m&ximo enfriamiento.

EXHAUST [SAUDA].

El Control de Temperatura no est_ a un ajuste Fije el control de Temperatura a un ajuste m_s fresco.

sufidentemente frlo.

EL AGUA GOTEA DEL GABINETE HACIA ADENTRO DE LA CASA

Revise si... Entonces.,,

La unidad no est_ nivelada correctamente. La unidad debe Deje el aim acondicionado para tener una pendiente descendente de 0.5 centimetros

I tener una gera pendiente descendente hacia el exterior. (114") al exterior (1/2 burbuia en un nivel de carpintero) para proporcionar un dmnado

adecuado. Recoloque o calze el gabinete conforme sea necesario. NUNCA perfore un

orificio con taladro en la charola de drenado.

EL AIRE ACONDICIONADO PARECE TRABAJAR DEMASlADO

Revise si... Entonces...

La unidad actual reemplaz6 un modelo m&s antiguo. El uso de componentes m_s eficientes pudiera causar que la unidad corra m&stiempo

que un modelo antiguo, pero el consumo total de energia ser_ menor. Las unidades

nuevas no emiten el "estaliido" de aire frio al que esta acostumbrado de las unidades

mas antiguas, pero esto NO ESuna indicaciOn de menos capacidad o eficiencia de

enfriamiento. Consulte la calificaciOn de eficiencia (EER)y calificaciOn de capacidad (en

BTU's) marcado en la unidad

La unidad se encuentra en una habitaciOn muy ocupada o se Use los ventiladores de salida mientras esta cocinando o duch_ndose. Procure no usar

est_n usando aparatos generadores de calor en la habitaciOn, aparatos generadores de calor durante la parte mas calurosa del dia. Dependiendo de las

dimensiones de la habitacion, pudiera ser necesario un aire acondicionado de mayor

capacidad.

SONIDOS TIPICOS PROVENIENTES DEL AIRE ACONDICIONADO:

_-ondensador- Usted pudiera escuchar gotas de agua Ventilador - Pudiera escucharse mowmiento de aim procedente del ventilador

Impactando el condensador, provocando un sonido de goteo

o salpicadura. Compactor - Elmoderno compresor de alta eficiencia pudiera tener un zumbido agudo o

ruido puIsante intermitente.

VibratiOn de la Unidad - Launidad pudiera vibrar y hacer

ruido debido a una mala construction de ventanas o muros. TermostOto- AI ciclar el sistema de enfriamiento, el termostato pudiera hater click.

D_817TP5-54_GuiadeDetecci_ndePr_b_emasde_AireAc_ndici_nad_deventana_Revis_bn_A_Marz_18_1996 Pagina 1de1

Garantia

GARANTIA

Garantia de Un-Aho en el Aire Acondicionado

Searsreparara su aparato de alre acondicionado, sin cargo, sitiene defectos en materiales

o mano de obra hasta por un argoa partir de la fecha de compra, cuando sea operado y

mantenido para enfriamiento normal de una habitacion conforme a las instrucciones en

el presente manual

Garantia de Cinco-AEos en el Sistema Sellado de

Refrigeracion

Searsreparar_i el sistema sellado de refrigeracion (consistente en el refrigerante, tuberia y

compresor), sin cargo, si tiene defectos en materiales o mano de obra hasta pot c_nco

argosa partir de la fecha de compra, cuando sea operado y mantenido para enfriamiento

normal de una habitacion conforme a/as instrucciones en el presente manual

Servicio de Garantia

Elservicio de garantia esta disponible poniendose en contacto con el centro de servicio

mas cercano en ]os Estados Unidos

La presente garantia leotorga derechos legales especfficos, y usted pudiera tener otros

derechos, los cuales varian de un estado a otro

SEARS, ROEBUCK and CO. Dept. 817WA, Hoffman Estates, IL 60719

Servicio Sears

Contrato de Mantenimiento

"Reparamos Io que Vendemos " es nuestra seguridad de que usted puede depender

del seeviciode Sears. Suaire acondicionado tiene un valor agregado cuando torna en

cuenta que Searstiene unidadesde servicio en todo el pals, equipado con t_cnicos

profesionales entrenados en todos loselectrodom_sticos que Searsvende. Tienen el

conocimiento y talento, herramientas, partes y equipo para asegurar nuestro compromiso

hacia usted, cluees, "Reparamos Io que Vendemos".

Contrato de Mantenimiento Sears

Mantenga el valor de su aire acondicionado con un Contrato de Mantenimiento Sears.

Losaires acondicionados Searsest_n disei_ados, fabricados y probados para darfe a_os de

operaciOn confiable. Sinembargo, cualquier electrodomestico modemo pudiera requerir

de servioo en un momento dado El Contrato de Mantenirniento Searsle ofrece un

sobresaliente programa de servicio para su aire acondicionado.

El Contrato de Mantenimiento Sears

• Essu mejor forma de comprar el servicio de manana a precios de hoy.

Elimina lascuentas de reparacion resultantes del uso normal.

Permite tantas Ilamadas de servicio como sean necesarias.

Provee una Inspecci6n de Mantenimiento Preventivo anual cuando usted Io disponga

para conservar su Aire Acondicionado en condidones adecuadas de trabajo

Para mayor informacion, Ilame al 1-800-827-6655

Para servicio de reparaci6n a

domicilio de marcas reconocidas:

Llame 24 horas al dia, 7 dias a la semana

1-800 4-MY-HOM E(1-800-469-4663)

Para las refacciones o piezas

de reparacibn que necesite:

Llame de 7 am - 7 pm, 7 dias a la semana

1-800-366-PART (1-800-3666-7278)

Para la direccibn de un Centro de

Partes y Reparaciones Sears en su Iocalidad:

Llame 24 horas al dia, 7 dias a la semana

1-800-488-1222

Informes sobre comprar un Contrato

de Mantenimiento Sears o para

preguntas sobre su contrato vigente:

Llame de 9 am - 5 pm, Lunes a S_bado

1-800-827-6655

• I

TheServiceSideofSears"

RoomAirConditioner

Enregistrez vos numdros de module et de serie ... Couverture

Importantes instructions de sdcuritd ................................... 2

Iddes pour dconomiser I'dnergie .......................................... 2

Comment et pourquoi ........................................................... 3

Bruits normaux ...................................................................... 3

Montage de la pattie avant ............................................... 4-5

Utilisation du climatiseur ...................................................... 6

Caractdristiques du climatiseur ......................................... 6-7

Entretien et nettoyage ....................................................... 7-8

Maintenance de routine ....................................................... 9

Guide de recherche de pannes ........................................... 10

Service Sears ........................................................................ 11

Garantie ............................................................................... 11

Lire ces instructions et les conserver

Ce guide du propri_taire fournit des instructions de fonctionnement sp_ifiques de votre module. N'utilisez le climatiseur que de la fa_on

indiquee clansce guide. Ces instructions n'ont pasla pretention de couvrir toutes les conditions ou situations susceptibles de se produire. IIfaut

faire preuve de bon sens et de prudence chaque fois que l'on instaUeun appareil, qu'on le fait fonctionner ou qu'on en fait la maintenance.

Enregistrez vos num_ros de module et de s_rie

UtiJisez ]'espace ci-dessous pour enregistrer vos numeros de module et de s_rie. La plaque signal_tique est situ_e derriere les volets avant

gauches. Ces numeros seront plus facile _ lire sivous utilisez une lampe de poche ou si vous enlevez la pattie avant de la carrosserie

comme cela est ihdiqu_ sous "Entretien et netloyage". Surcertains modules, la plaque signal_tique est situ_e ,_]'ext_rieur de la

carrosserie.

Num6ro de module "

Num_ro de serie :

Date de I'achat :

Sears, Roebuck and Co., Hoffman Estates, IL 60179 U.S.A.

Node piece309000817(9903)

Recommandations

pour une utilisation

s curitaire

Itvitez les risques

d'incendie et d'electrocution. N'utilisez pas

de rallonge ou d'adaptateur N'enlevez

aucune broche sur le cordon d'alimentation

electrique.

Boitier mural de

type mise _ la terre.

r.,_TFJm_

cas, il ne

Cordon d'alimentation

de type tl 3 broches

avec mise _ |a terre.

Veuillez life toutes ces instructions avant d'utiliser le climatiseur

Pour votre s(_curit_

Ne pas ranger ou utiliser d'essence ou tout autre liquide ou vapeur inflammables

proximite de cet appareil. Lire les etiquettes du produit pour tout indice d'inflammabilite

ou routes autres precautions d'usage.

Pour pr_venir les accidents

Pour reduire les risques d'incendie, d'electrocution ou de blessures corporelles lors de

l'utilisation du climatiseur, veuillez suivre les precautions elementaires ainsi que les

precautions suivantes :

• S'assurer que l'alimentation electrique est adequate pour votre modele de climatiseur.

Cette information se retrouve sur la plaque d'enregistrement situee derriere les volets

avant ou encore sur le cSte gauche de l'appareil.

• Si le climatiseur doit #tre installe _ travers une fenetre, assurez-vous de bien nettoyer

les deux cotes de la vitre avant l'installation. Si la fenetre est de type _ trois

cannelures avec moustiquaire incorpore, enlevez completement la moustiquaire

avant l'installation.

• S'assurer que le climatiseur a ete solidement fixe et correctement installe suivant les

instructions d'installation fournies separement avec ce manuel. Conservez ce manuel

ainsi que les instructions d'installation pour usage futur en cas d'enlevement ou de

re-installation de l'appareil.

• Manipulez l'unite avec precaution afin de prevenir lesrisquesde coupures sur lesailettes

de refroidissement tranchantes qu'on retrouve sur lesserpentins avant et arriere.

Informations sur le syst_me _lectrique

Toutes lesspecifications electriques du climatiseursont indiquees sur la plaque

d'enregistrement. Veuillez vousreferer _ ces specifications Iorsde la verification des

besoinselectriques.

• S'assurer que le climatiseur est correctement mis _ la terre. Afin de minimiser les

risques d'incendie et d'electrocution, une raise a la terre adequate est requise. Le

cordon d'alimentation est muni de 3 broches avec raise _ la terre pour une protec-

tion accrue contre les risques d'electrocution.

• Le climatiseur doit etre branche dans une prise murale avec mise _ la terre. Si la prise

murale dans laquelle le climatiseur doit etre branche n'est pas correctement mise

la terre ou protegee par un fusible ou un disjoncteur, un _lectricien qualifie devra

installer une prise adequate.

• Ne pasfaire fonctionner ledimatiseur sansprealablement enlever le couvercle protecteur

exterieur. Cecipourrait entrafner un bdsm_.anique a I'int_ieur du dimatiseur.

• Ne pas utiliser de rallonge ou d'adaptateur.

Conseils pour

conomiser I' nergie

• Ne pas goner ou obstruer le libre dcoulement d'air

I'intdrieur par des stores, rideaux ou meubles; et &I'ext6rieur

par des arbustes, cl6tures ou autres b&timents.

• La puissance du climatiseur doit _tre adapt_e aux dimensions de la piece afin

d'obtenir une efficacit_ et un rendement satisfaisants.

• Installer le climatiseur du cote de la maison qui setrouve a I'ombre. Une fenetre

orientee vers le nord est un bon choix car elle est du cote ombrage pratiqoement

toute la journ_e.

• Fermer la clef du foyer, les sorties de chauffage murales ou de plancher afin que I'air

frais ne s'_chappe pas par la cheminee et/ou par les canalisations de chauffage.

• Garder les rideaux ou les stores fermes dans les autres fenetres durant les heures

d'ensoleillement maximum.

• Nettoyer le filtre a air tel que recommande dans la section "Nettoyage et entretien'.

• Une isolation et un calfeutrage adequats de votre maison contribueront _ garder

Fair chaud _ l'exterieur et Fair frais -_l'int_rieur.

• Des zones ombragees a l'exterieur de la maison creees par les arbres, plantes et

auvents aideront a reduire la charge du clirnatiseur.

• Faire fonctionner les appareils menagers produisant de la chaleur, comme les

cuisinieres, laveuses, secheuses et lave-vaisselle, pendant la partie la plus frafche de

la journee.

Comment et

pourquoi

Ce climatiseur monobloc vous permet de vivre plus confortablement durant les periodes

de chaleur grace aux fonctions suivantes :

• IIrefroidit l'air de la piece et le fait circuler.

• IIdiminue l'humidite en enlevant l'exces de vapeur d'eau.

• IIflltre l'air pour retenir la poussiere, la salete et certaines impuretes en suspension

dans l'air pendant la periode de Fete.

Le climatiseur remplit cesfonctions en attirant l'air de la piece sur un filtre qui retient la

poussiere et les particules de salete, L'air passeensuite sur un serpentin de

refroidissement qui refrigere l'air et enleve la vapeur d'eau en exces. Le meme air est

ensuite renvoye dans la piece, plus froid, plus sec et plus propre. Lavapeur d'eau retiree

de l'air de la piece est acheminee vers l'exterieur ou elle s'evapore.

Votre climatiseur est con(;u pour etre facile a utiliser et vous fournir de la puissance de

refroidissement en abondance.

Bruits normaux

Ventilateur

II se peut que vous entendiez

le mouvement de l'air

provenant du ventilateur.

Thermostat

Quand un cycle de

refroidissement demarre ou

s'arr_te, il se peut que vous

entendiez un d_ctic au

niveau du thermostat.

Compresseur

II se peut que le compresseur

haut rendement _mette un

ronronnement de registre _leve

ou des impulsions sonores qui

apparaissent et disparaissent de

fa(;on cyclique. Vibration de I'appareil

II se peut que I'appareil vibre

et fasse du bruit &cause d'un

d_faut de fabrication du mur

ou de la fen_tre.

Condenseur

II se peut que vous entendiez

des gouttelettes d'eau qui

frappent le condenseur,

provoquant un bruit de

"tintement ou bruissement'.

Montage de la

)artie avant

Installationdu joint du profile inferieur

_crew

Unit Cover

_ Screw

Horizontal

Louvers FrontPanel

Montage de la pattie avant - modeles

ecoulement d'air lateral (FIG. 1)

Montage de la pattie avant - modeles

ecoulement d'air lateral (FIG. 2)

Installation du joint du profild inferieur (certains modeles)

Certains modeles sont livresdansun boffier amovible qui doit etre correc_ement place

pour obtenir une etancheite optimale. Suivre les instructions d'installations fournies. Pour

mettre en place le joint d'etancheite du profile inferieur, placer le joint sur le dessus du

profile inferieur, aligne avec le rebord avant du profile et en contact avec le joint

d'etancheite lateral.

Ajustement du volet vertical manuel (dcoulement d'air latdral)

Completer cet ajustement avant I'installation du panneau avant

1. Ajuster lesvoletsverticaux en position droite en utilisantla poignee

2. Le panneau indicateur et lesboutons sont enveloppesseparement Pour tesinstaller,

vousreferer _ la section Installation du panneau indicateur et du cadre avant

la page suivante.

Montage de la partie avant - Certains modules ,_ecoulement

d'air latdral (FIG. 1)

Monter le panneau avant de la fa(;on suivante :

1. Ajusterles volets horizontaux en position droite. Tenir la pattie avant en position

droite jusqu'_ ce que la poignee desvolets verticauxs'aligneentre les volets

horizontaux et Fouverture d'ecoulement.

2. InsUrerla partie avant sur I'unite (boffier m_tallique) jusqu'a ce que lestrous sur le

rebord de plastique s'alignent avec les trous du boitier metallique. Visser le panneau

avant en place ,_I'aide des deux (2) vis fournies.

Montage de la partie avant - Certains modules _ dcoulement

d'air latdral (FIG. 2)

1. Positionnerle dessusdu panneau d_oratif avant surle reborddu bohier m_talliqueet

aligner leslanguettes sur ledevant avec lesrainuresdu bo'rtiermetallique.

2. Rabattre le panneau avant avec precaution afin d'engager les languettes du dessus

tout en poussant celui-ci sur le boitier m_tallique. Pour assurer un alignement

correct, les languettes de c6te s'engageront dansles rainures et emettront un

"declic" Iorsque le panneau avant sera en place.

REMARQUE : Le cordon d'alimentation dolt etre immobilis_ a I'interieur de la cavite

en forme de demi-lune sur le rebord du boitier metallique tots de la mise en place

du panneau avant.

3. Visser le panneau avant dans la pattie inf_rieure de I'unit&

Montage du contr61e de I'dvent (sur certains modeles)

Lapoignee de contr61e de I'event fait partie de I'ensembledu panneau d_coratif avant

(FIG. 3). La poignee dolt etre installee avant que le panneau d_coratif ne soit mis en

place. Voir illustration ci-dessous.

1. Ins_arerla poignee en pla(;ant les gravures {{Vent/Aim vers la gauche.

2. Inserer le prolongement de la porte noire dans lafente a I'extremite de la poignee.

3. Pour faciliter l'assemblage, pousser sur la poignee tout en appuyant le prolongement de

la porte contre la mousse jusqu',_ce que lesdeux piecess'enclenchent I'une sur I'autre.

4. Bouger la poignee vers I'interieur et vers I'exterieur afin de verifier le bon

fonctionnement de I'event.

FIG.3

Montage de la

partie avant (suite)

Mise en place du panneau _ndicateur et du cadre avant

Sur certains modules on doit mettre en place le panneau indicateur et le cadre avant

qu'on retrouve avec I'ensemble d_coratif, Suivre les etapes suivantes pour te montage.

ETAPE 1 : MISE EN PLACE DU PANNEAU INDICATEUR ET DES BOUTONS :

Certains modules

Modele _ _coulement d'air lateral

Retirer les boutons de contr(51equ'on

retrouve avec I'ensemble avant

(certains mod61es).

Retirer delicatement le film protecteur

sur la face avant du panneau indicateur

(terrains modeles).

Aligner les trous du panneau indicateur

avec les tiges pour les boutons

correspondants et appuyer celui-ci

contre la surface du panneau de

contr61e.

Tout en maintenant le panneau

indicateur en place, enfoncer les

boutons de contr6le sur ]estiges

correspondantes.

I_TAPE 2 : MONTAGE DU CADRE AVANT.

Panneau d_coratif avant

• Positionner le haut du panneau d_coratif par-dessus le rebord superieur du boTtier et aligner les languettes avec

les rainures du boi'tier.

• Pendant I'installation de la devanture, s'assurer que la poign_e de I'event passe a travers la devanture _ I'endroit

appropri_.

• Rabattre le panneau d_acoratif avec precaution pour engager les languettes tout en poussant le panneau avant

contre le boitier afin d'assurer un bon alignement.

• Les languettes emettront un "declic" Iorsque le panneau sera correctement en place.

• Fixer _ I'aide de la ou des vis de retenue au bas du panneau (Fig. 1), ou derriere la poignee du filtre (Fig. 2).

FIG.1

FIG. 2

Utilisation du

climatiseur

REMARQUE : si vous arr_tez le

climatiseur, attendez trois minutes avant

de le red_marrer. Ceci permet a ]a

pression de s'uniformiser a I'interieur du

compresseur. Lefait de ne pas suivre ces

instructions peut diminuer I'efficacit_ du

fonctionnement.

Afin de reduire les risques d'incendie, d'electrocution ou de

blessures corporelles, lisez les Recommandations pour une utilisation

s6curitaire avant d'utiliser de cet appareil.

Pour utiliser le climatiseur, effectuez les etapes suivantes :

I. Branchez le climatiseur (afin de pr_venir les risques d'electrocution, n'utilisez pas de

rallonge ou d'adaptateur).

2, Ajustez l'event de softie _ la position "CLOSED" (Ferme)

3. Ajustez la commande TEMP a la position de refroidissement maximal.

4. Ajustez la commande du ventilateur ,_la puissance maximale.

5. Ajustez les volets afin d'obtenir un _coulement d'air confortable.

6. Lorsque la piece se sera refroidie, s_lectionnez le POWER SAVER MODE (Mode

_conomiseur d'_nergie) ou ajustez la commande TEMP a la temperature qui vous

semble la plus confoftable.

Pour les ajustements, voyez la section "Caract_ristiques du climatiseur".

Caractdristiques du

climatiseur

VENT

OPEN CLOSE

MODE

OFF

HIGH _ FAN

coo.(ii

MED \\ ! // POWER

COOL _ SAVER

LOW

COOL

TEMP

• E •

1 9

COOLER

(certains modules)

FAN

OFF

COOL

HIGH

LOW

Commande CHALEUR (certains modeles)

Les caracteristiques des commandes prdsent_es dans ce manuel sont representatives des

differeots modeles offerts. Votre modele peut diff_rer quelque peu.

Commande TEMP (Tempdrature)

La commande TEMP sert de thermostat pour _tablir le niveau de froid dans la piece.

Pour augmenter le refroidissement (diminuer la temperature), tourner le bouton de I

jusqu'a 9 dans lesens des aiguilles d'une montre.

MODES DE REFROIDISSEMENT

Lorsqu'on estdans un des r_glages COOL (Climatisation), le climatiseur fonctionne en

permanence pour faire circuler l'air. Le refroidissement n'intervient que si la temperature

de la piece grimpe au-dessus du niveau de froid s_lectionne avec lacommande TEMP, et

s'arr_te une fois que le niveau de froid demande a ete atteint. Ce reglage procure la

meilleure repaftition de la temperature dans la piece.

MODE I_CONOMISEUR D'I_NERGIE (certains modules)

Le POWERSAVERMODE (Mode economiseur d'_nergie) peut vous faire _conomiser de

I'_nergie. Avec ce r_glage, le ventilateur ne vase mettre en route que si la commande

TEMPest r_glee a une temperature plus froide que celle de la piece. Quand la

commande TEMPest r_gl_e a une temperature plus froide que ceUede la piece, le

climatiseur commence afaire circuler I'air dans la piece. Le refroidissement va

commencer trois minutes plus tard. Le climatiseur s'arr_te automatiquement Iorsque la

piece atteint le niveau de froid d_sir_. HIGH COOL (Climatisation _lev_e) procure un

refroidissement rapide, MED. COOL (Climatisation moyenne) procure un refroidissement

normal et LOW COOL (Climatisation faible) procure un refroidissement discret.

CHAUFFAGE (certains modules)

Las_lection de HEAT(Chauffage) procureune circulation silencieuseet efficace d'air chaud.

S_alectionnezlemode HEAT(Chauffage) et ajustez le thermostat au pluschaud. Lorsque le

mode HEAT(Chauffage) est s_lectionn_, le thermostat maintient la teml_ratum ambiante en

d_marrant et en arr_tant automatiquement l'unit_ chauffante en fonction de latemperature

de la pi_e. Une fois que la pi_e est chaude, ajustez le thermostat aune valeur plusfraiche.

Leventilateur tourne toujours afin de recirculer Fairde la pi_e.

VENT

CLOSED

MODE TEMP

OR=

HIGI_ FAN

COOL ONLY

IVIED POWER

COO SAVER

LOW

COOL

• 5 •

COOLER

EXHAUST

HEAW DU_"

Panneau de commande des modules a air lateral

Caractdristiques du

climatiseur (,,,its)

[

Fig. 1 (ARR_T)

Fig.2 (AIR FRAIS)

Fig. 3 (EVENT)

Une l_g_re odeur de chaud peut se manifester lorsque le mode HEAT (Chauffage) est

s_lectionn_ pour la premiere fois apr_s une saison de climatisation. Cette odeur, qui se

dissipera rapidement, est g_n_ralement caus_e par des particules de poussi_res logL_es

dans l'unite de chauffage.

Commande de I'dvent

La commande de l'_vent permet au climatiseur soit de recirculerFair de la piece (position

CLOSED(Fermi)) soit de chasser Fair vers l'ext_rieur (position OPEN(Ouvert)).

La position CLOSED(Fermi) est utilis_e lorsqu'on d_sire une climatisation maximale.

On peut _galement l'utiliser pour recirculer Fair sans le refroidir lorsque le

climatiseur est en mode FAN (Ventilateur).

• La position OPEN(Ouvert) chassel'air vici_ de la piece versl'ext_rieur. De l'air frais

est attir_ dans la piece par l'entremise des entrees d'air dont dispose l'habitation.

• Les positions OPEN(Ouvert) et CLOSED (Fermi) peuvent i}tre utilis_es avec

n'importe quel mode de ventilation.

• Sur les modules compacts, poussez la glissi_re vers l'int_rieur pour _tre en position

ferm_e et tirez-la vers l'ext_rieur pour _tie en position ouverte.

Commande de I'_vent d'air frais

L'_vent d'air fraispermet au climatiseur de recirculer l'air _ int_rieur (position OFF

(Arr_t)), d'attirer de l'air frais dans la piece (position FRESHAIR (Air frais)) ou de chasser

Fair vici_a,_l'ext_rieur (position VENT(l_vent)).Voir lesfigures I, 2 & 3 pour plus de

d_tails.

Volets directionnels d'air

Les voleLsajustablescontr01entla direction de 1'6coulementde I'air.

Ajustez lesvoletsversle haut, le bas, la gauche ou la droite. Lesongiets externes r_glent

Fair versle haut ou lebas. Leslevierscentraux dirigent I'air versla gauche ou la droite.

Entretien et nettoyage

Figure1 _"

Nettoyez votre dimatiseur de temps en temps pour qu'il garde I'aspectdu neuf. Prenez

bien soin de ddbrancher I'appareil avant de le nettoyer pour pr_venir tout

risque d'dlectrocution ou d'incendie.

Nettoyage du filtre b air

Le filtre _air dolt _tre inspect_au moins une lois par mois pour voirs'il a besoin d'etre

net_oy_,Lesparticulesretenues par le filtre peuvent devenirabondantes et provoquer

une accumulation de givre sur les serpentins de refroidissement. Lorsque cela se produit,

la capacite de refroidissement se trouve diminu_e. II y a deux types de filtres : lefiltre

rigide et le filtre souple.

Les modules _luip_s d'un filtre rigide vous permettent d_enlever le filtre sans

avoir -_6ter la partie event :

• Sur certains modules, poussez la manet_e de commande de I'_vent _ la position OFF

(Arr_t). Pour sortir lefiltre, tirez droit vers le haut (figure 1).

Entretien et nettoyage

(suite)

Figure 2

• Les modules avec volets ,_6 directions poss_dent un fiJtre qui seglisse vers

l'ext_rieur. Saisissezla poign_e moul_e dans le filtre et tirez-la vers ]a gauche pour le

sortir du panneau avant (figure 2).

• Pour la plupart des installations dans une fen_tre, le panneau avant devra _tre retire

pour acceder au filtre pour le nettoyage (figure 3) Pour enlever le panneau avant,

ex_cutez la procedure inverse de montage, d/acrite darts la section "Montage de la

partie avant" pour les climatiseurs ,__coulement lateral.

• Sur certains modules, les volets doivent Otre en position soulev_e pour que le

filtre puisse _tre retire. Placer le pouce sous la poignee centrale et serrer [e

haut de la barre-fi}tre avec l'index tout en soulevant et en tirant le filtre

comme montr_ a la Figure 6.

Nettoyez le filtre en utilisant un detergent avaisselle liquide et un peu d'eau chaude. Rincez

le filtre _ fond. Secouez doucement lesurplus d'eau du filtre. Laissezs_her lefiltre

compl_tement avant de ]e remettre en place.

Figure 3

_efllove

Knobs

Remove

Screwx_

Pressfirmly oneach sideof.

caseto _ease locking tabs.

Figure 4

D_montage du panneau d_coratif

avant - terrains modules

FrOnt

Figure .'

Panneauavantcoulissant

Nettoyage de la carrosserie

• Assurez-vous de d_brancher le climatiseur pour prevenir les risques d'_lectrocution

ou d'incendie. La carrosserie et le panneau avant peuvent _tre epousset_s avec un

linge exempt de toute trace d'huile ou nettoy_s a I'aide d'un chiffon humide trempe

dans une solution d'eau chaude et de d_atergentb vaisselle doux. Rincez b fond et

ass_chez.

• N'utilisez jamais de d_tergents forts, de cire ou tout autre produit de polissage sur le

panneau avant.

• Assurez-vous de bien _treindre le chiffon pour en retirer I'exces d'eau avant de

nettoyer pros des boutons de commande. Un exc_s d'eau ,_I'int_rieur ou autour des

commandes peut endommager le climatiseur.

• Le panneau avant du climatiseur peut _tre retir_ pour un nettoyage complet.

Reportez-vous ,_la section "Montage de la partie avant" de ce manuel et aux

figures 4 et 5.

• Nettoyez te panneau avant a ]'eau tilde et au d_tergent a vaisselledans un _vier.

Rincez_ fond et assechez. Prenez garde de ne pas deplacer lesioints d'_tanch_it_

sur le panneau avant.

• R_instal]ez le panneau avant de ]a carrosserie. Remettez les vis ou les boulons.

• R_installez le panneau avant et le filtre. Branchez le climatiseur.

Demontage du panneau ddcoratif avant et du panneau

indicateur

I. Dl_branchez le dimatiseur de la prisemurale.

2. Retirez ]esboutons en tirant fermement et ensuite retirez lepanneau indicateur. Retirez

par l'avant la vis de retenue du panneau avant (voyez la figure 4 ou 5 pour

l'emplacement des vis, prenez le module qui ressemble le plus au vOtre). Sur certains

modules, enlevez le filtre pour exposer les deux (2) vis de retenue avant.

3. Appuyez fermement de chaque cOt_ du boitier m_tailique prosdu panneau avant,

environ ,_mi-hauteur pour le module de la figure 4 et environ aux 213de la hauteur en

par_ant du haut pour le mod6le de la figure 5.

4. Tout en pressant sur lese6t_s du boitier m_tallique, tirez I_g_rement versI'ext_rieur sur

le panneau avant et ensuite relevez-le pour le d(_gager du boitier.

Pour rdinstaller :

II est essentiel que la r_installation du panneau d_coratif avant soit faite de fa(;on

adequate pour garantir la s_urit_ ainsi que le bon fonctionnement.

2. Placez la partie sup_rieure du panneau d_coratif sur le rebord sup_rieur du boitier et

alignez les languettes du panoeau avec les fentes dans le boitier.

3. Tirez d_licatement le panneau avant vers le bas afin d'engager les languettes

sup_rieures tout en le poussant contre le boffier pour bien respecter l'alignement. Les

languettes lat_rales _mettront un "d_clic" lorsque lepanneau avant aura retrouv_ sa

place.

4. Remettez lesvis de retenue (voyez la figure 4 ou 5 pour l'emplacement des vis, prenez

le mod_le qui ressemble le plus au vOtre).

5. R_installez les boutons en les alignant sur les tiges correspondantes et en pressant

fermement.

Maintenance de routine

Remisage d'hiver

Si le climatiseur doit _tre remise pour la periode hivernale, retirez-le avec precaution de la

fen_tre en suivant les instructions d'installation. Recouvrez-le d'une feuille de plastique

ou remettez-le dans la boite de carton d'origine. REMARQUE : pour pr_venir la

formation de rouille ou des dommages aux connexions _lectriques, remisez le

climatiseur dans un endroit sec et en position verticale. Vous pouvez vousprocurer

un couvercle protecteur pour l'hiver chez votre distributeur Ce couvercle prot_gera le

climatiseur si vous le laissezen place pendant l'hiver.

Avant d'entreprendre toute intervention, ddbranchez le cordon

d'alimentation a la prise de courant murale.

AprcasI'intervention, suivez les procedures dans I'ordre inverse pour r_installer le

climatiseur.

Nettoyage du panneau avant de la carrosserie

Enlevez le panneau avant. Lavez-le a l'eau chaude leg_rement savonneuse. Rincezet

s_chez a l'aide d'un chiffon doux. N'utilisez jamais de solvant, de liquide nettoyant, de

pate abrasive ou de d_tergent forL Si la finition est recouverte d'une pellicule

gommeuse, enlevez-la a l'aide d'un chiffon tremp_ dans de i'alcool _,friction.

Rdparation des eclats de peinture

Inspectezles parties expos_esaux intemp_ries (enveloppe de la carrosserie, piOcesde

fixation, le cas echeant, etc.) une ou deux fois par an, sp_cialement dans lesr_gions

proches de la mer ou lorsque la rouille est un souci. Au besoin, faites des retouches en

utilisant de la peinture ext_rieure de bonne qualit&

Nettoyage & I'intdrieur du climatiseur

Aucun liquide ne doit penetrer _ l'interieur du moteur, du bohier de

commande electrique ou sur les bornes _lectriques du compresseur.

1. Enlevez le panneau avant.

2. Envous faisant aider et en employant des methodes de levage appropri_es pour _viter

de vous blesser, enlevez le chassis de la coquille de la carrosserie. *Lorsqu'on enl@ve

le climatiseur de la coquille de la carrosserie ou de la fen_tre, la base peut contenir de

i'eau qui pourrait se r_pandre par terre. Prenez bien soin de ne pas vous blesser avec

les ailettes de metal coupantes sur les serpentins avant et arri_re.

3. Aucun liquide ne dolt entrer en contact avec les pi_ces electriques. Enveloppez le

moteur du ventilateur, le boftier de commande Olectrique et lesbornes _lectriques avec

du plastique. Ceci permettra d'eviter que de I'eau.ou tout autre liquide puissent y

penetrer, endommager I'isolant et provoquer des dommages graves.

4. Nettoyez la base, les serpentins et les plateaux d'evaporation a I'aide d'un tuyau

d'arrosage. Nettoyez au moins une fois par an ou plus souvent si les serpentins et les

plateaux accumulent de la salete, du sable, des feuilles, des algues ou des insectes.

5. Apr#s avoir nettoye, enlevez les protections en p]astique. Attendez 24 heures avant de

redemarrer I'appareil. Ceci donnera le temps ,_toutes les pieces de bien s*_cher.

REMARQUE : I'eau provenant de la pluie ou des projectionsoccasionnelles normales

n'endommage pas ces composants car elle n'est pasprojet_e aussiviolemment dans

ces pieces comme c'est le casavec un tuyau d'arrosage.

*REMARQUE POUR LA POIGNI_E : si votre climatiseur est muni d'une poignde pour le

chassis, elle n'est PAS con;ue pour supporter le poidsde I'appareil. Elle n'a pour but que

de permettre led_placement du chassis A L'INT_RIEURde la coquille de la carrosserie

seulement (pour faciliter le nettoyage, la maintenance, etc.)

Guide de recherche de pannes du climatiseur monobloc

LE CLIMATISEUR NE FONCTIONNE PAS

V_rifler si...

Le cordon d'alimentation est d_branche

Un fusible est grill_ ou un disjoncteur a saute dens

I'habitation

Lacommande du ventilateur est en position OFF(Arr_t).

Alors,..

Enfoncez la fiche fermement dens une prise murale o_ il y a du courant ,_la bonne tension,

Remplacez le fusible ou rearmez le disjoncteur. Assurez-vous que l'appareil est branche

darts une prise reliee b la terre de fa_on adequate comme fndique dans le manueI du

proprietaire fourni avec l'appareil.

Met_ez Jacommande du ventilateur au reglage d_sire.

L'APPAREIL FAIT SAUTER LES FUSIBLES OU FAIT DECLENCHER LE DISJONCTEUR

V_rifier SL.. Alors...

Un trop grand nombre d'appareils sont branch_s surle re@me D_branchez et truuvez un autre endroit pour les appareils qui se partageaient le m_me

circuit, circuit.

Une rallonge est utilis_e avec l'appareil.

N'utilisez pas de rallonge pour faire fonctionner le cJimatiseur.

L'appareil a et@red@marreimm_diatement apr_s avoir arr_t_ Attendez trois minutes apres avoir arr_,t_ lecircuit de refroidissement avant de tenter de

le circuit de refroidissement, red_marrer l'appareil.

LE CLIMATISEUR S'ARRETE ET REDI_MARRE, OU IL NE REFROIDIT PAS LA PIECE

V6rifier si... Alors...

Le filtre est sale ou obstrue par des debris. Nettoyez le filtre _ l'aide d'un aspirateur ou lavez le filtre avec de l'eau chaude et un

d_tergent doux. Ass_chez m_ticuleusement avant de r_utiliser l'appareil.

Les serpentins sont salesou obstru_s par des d_bris. V_rifier Contactez le magasin Sears le plus proche pour qu'il vienne inspecter et nettoyer les

!tout autant ,_l'int_rieur de l'_vaporateur qu'& I'ext_rieur des serpentins et les passages pour l'eau de condensation, OU si vous _tes familiaris_ avec

serpentins du condenseur, les appareils _lectriques, effectuez le nettoyage requis en SUlvant so_gneusement les

instructions de maintenance foumies avec l'apparei].

II y a un execs d'humidit_ ou de chaleur dans la piece ,_ Mettez en marche les ventilateurs d'_vacuation lorsque vous cuisinez ou que vous prenez

refroidir (cuisson, douches d'eau chaude, etc) une douche, et essayezde ne pas utiliser lesappareils g_n_rateurs de chaleur au moment

de la journ_e o_ il fait le plus chaud.

La commande du ventilateur est sur un reglage Power Saved UtiJisez les r_glagesNORMAUX pour obtenir le meilleur confort. Lorsque des r_glages

Energy Saver (_conomiseur de courant et d'_nergie) d'_conomie d'_nergie ont _t_ s_lectionn_s, le ventilateur ne recircule pas en permanence

Fair de la piece.

La commande de l'_vent est raise sur OPEN(Ouvert) ou R_,cjlezla commande de l'_vent & CLOSED(Fermi) pour obtenir le refroidissement maximal.

EXHAUST (Evacuation)

Lacommande de teml_rature est r_gl_,e,hune valeur Reglez la commande de temperature ,_une valeur plus froide.

insuffisamment froide.

DE L'EAU COULE DE LA CARROSSERIE

Vl_Hfier si...

L'indinaison de I'appareil n'est pas adequate. L'appareil

devrad _tre I_g_rement incline en pente vers I'ext_rieur. I

A L'INTI_RIEUR DE L'HABITATION

Alors...

FaResensorte que ledimatiseur _ pl_ hasde 6 mm (I14 IX).)du c6t_ ext_rieur (I/2 bullede

niveaude charpentier) pour que Ieaus_acue correcternent.RepositJonnezla carrosseneou

] placezdescalesaux endroits appropd_s.NEPERCEZPASde trou dartsle i_ateaude r_cul_ratJon.

Vdrifier si...

L'appareil actuel rernplace un ancien module.

IL SEMBLE QUE LE CLIMATISEUR FONCTIONNE BEAUCOUP TROP

Alors...

I L'emploi de composants plus efficaces peut entrainer une utilisation plus longue qu'un

ancien module, mais la consommation totale d'_nergie sera inf_beure. Les modules plus

r_acentsne produisent pas le brusque courant d'air froid auquel vous etiez habitue avec

lesanciens modules, rnais ceci N'ESTPAS une indication que la capacit_ de

refroidissement ou que I'efficacit_ est moindre, Reportez-vous aux valeurs nominales de

l'efficacit_ (EER)et de la capacite (BTU)marquees sur l'appamiL

L'appareil est dans une piece tr_s occupee, ou des appareils Faites usage des ventiJateurs d'evacuation vers l'ext_rieur lorsque vous cuisinez ou que

g_n_rateurs de chaleur sont en service darts la piece, vous prenez une douche Essayezde ne pas utiliser d'appareils g_n_rateurs de cbaleur

durant les p_riodes les plus chaudes de la joum_e. II se peut que vous ayez besoin d'un

appareil de plus forte capacit_ en raison de la dimension de la piece ,_refroidir.

BRUITS TYPIQUES DU CLIMATISEUR QU'IL SE PEUT QUE VOUS ENTENDIEZ :

Condenseur - II se peut que vous entendiez des gouttelettes Ventilateur- II se peut que vous entendiez le mouvement de l'air provenant du ventilateur,

d'eau qui frappent le condenseur, provoquant un bruit de

"tintement ou bruissement".

Vibratio_ de I'appareil - IIse peut que I'appareil wbre et fasse du

bruit,_ _u_e d'un d6faut de fabrication du mur ou de la fer_tre.

Co_npresseur- IIse peut que le compresseur ,_haut rendement _mette un ronronnement de

registre _lev_ou des impulsions sonores qui apparaissent et disparaissent de fa_;on cyclique,

_l_ermostat - Quand un cycle de refroidissement d_marre ou s'arr_,te, ii se peut que vous

entendiez un d_dic au niveau du thermostat.

D/817 TP5-54- Guidede recherchedepannesdu climatiseurmonobloc - Version"A" - 18 mars 1996- l_re de1 page

Garantie

GARANTIE

Garantie complete d'un an sur le climatiseur

Pendant un an ,_compter de la date d'achat, Iorsque ce climatiseur estutilise et entretenu

pour pouvoir effectuer le refroidissement normal d'une piece selon lesinstructions

contenues dans ce manuel du propriStaire, Sears le r_parera sans frais s'il presente des

d_fectuosit_s au niveau des materiaux ou de la fabrication.

Garantie complete de cinq ans sur le syst_me de

rdfrigdration scelld

Pendant cinq ans _ compter de la date d'achat, Iorsque ce climatiseur est utilis_ et

entretenu pour pouvoir effectuer le refroidissement normal d'une piece selon les

instructions contenues dans ce manuel du propri_taire, Searsr_parera sans frais le

syst_me de r_afrig_ration scelle (constitu_ du refrigerant, de la tubulure de connexion et

du compresseur) s'il pr_sente des defectuosites au niveau des mat_riaux ou de la

fabrication.

Service de la garantie

Le service de la garantie estoffert en contactant lecentre de service le plus proche au

Canada.

Cette garantie vousdonne des droits legaux specifiques, et vous pouvez avoir d'autres

droits qui varient d'une province _ I'autre.

SEARS, ROEBUCK and CO. Dept. 817WA, Hoffman Estates, IL 60719

Service Sears

Contrat de maintenance

UNous assurons le service sur ce que nous vendons _ constitue votre assurance que

vous pouvezcompter sur Sears pour le service. Votre dimatiseur b_aneficied'une valeur

ajout6e quand vous consid_rezque Searsa des unit_s de service partout au pays,

_quip_=esde techniciens professionnels entra_n_s sur tousles appareils que Searsvend. lis

ont lesconnaissances, lesaptitudes, les outils, lespi_ces et les_quipements qui

garantissent notre engagement enversvousque "nous assurons leservice sur ce que

nous vendons".

Contrat de maintenance Sears

Pr/-=servezJavaleur de votre climatiseur avec un contrat de maintenance Sears. Les

dimatiseurs Sears sont con(;us,fabriqu_s et test_s pour vousfournir des annees de

fonctionnement fiable. Cependant, il se peut que tout appareil moderne requi_aredes

interventions de temps en temps. Le contrat de maintenance Sears vousoffre un

programme de service de premier plan pour votre climatiseur.

Le contrat de maintenance Sears

• Estun moyen pour vous d'acheter au prix d'aujourd'hui du service pour plus tard.

• _limine les factures de r_paration r_sutant d'une utilisation normale.

• Autorise autant d'appels de service qu'il en faudra.

• Offre une v_rifJcationannuelle de maintenance preventive sur demande de votre

part, pour garder votre climatiseur en bon _atatde fonctionnement.

Pour plus de renseignements, appelez le 1-800-827-6655

Pour un service de rdparation

domicile sur une marque connue:

Appelez 24 heures par jour, 7 jours par semaine, au

1-800-4-MY-HOME (1-800-469-4663)

Pour les pi_ces de rdparation ou

de rechange dont vous avez besoin :

Appelez de 7 heures du matin a 7 heures

du soir, 7 jours par semaine, au :

1-800-366-PART (1-800-366-7278)

Pour savoir quel est le centre de

pi_ces et de rdparations le plus proche :

Appelez 24 heures par jour, 7 jours par semaine, au :

1-800-488-1222

Pour tout renseignement sur la fa_on d'acheter

un contrat de maintenance Sears, ou pour

toute question sur un contrat existant:

Appelez de 9 heures du matin _ 5 heures du soir, du

lundi au samedi, au :

1-800-827-6655

TheSe_ce SideofSears"

Kenmore 25379088991 room air conditioner repair and replacement parts

Product's Documents

User Manual

Specifications

Kenmore 25379088991 Questions and Answers

Related Products

Kenmore 25370051010 room air conditioner repair and replacement parts

Kenmore 25370135010 room air conditioner repair and replacement parts

Kenmore 25379071990 room air conditioner repair and replacement parts

Kenmore 25387050414 room air conditioner repair and replacement parts

Kenmore 25386052310 room air conditioner repair and replacement parts
