Ikea IH3402DS 30" Range Hood User Manual

LUFTIG

30" (76.2 CM) RANGE HOOD

Installation Instructions and Use & Care Guide

For questions about features, operation/performance, parts, accessories or service, call: 1-866-664-2449.

In Canada, for assistance, installation and service, call: 1-866-664-2449.

CAMPANA PARA COCINA DE 30" (76,2 CM)

Instrucciones de instalación y Manual de uso y cuidado

Si tiene preguntas respecto a las características, funcionamiento, rendimiento, partes, accesorios o servicio técnico, llame al: 1-866-664-2449.

HOTTE D’ASPIRATION DE 30" (76,2 CM)

Instructions d’installation et Guide d’utilisation et d’entretien

Au Canada, pour assistance, installation ou service, composez le 1-866-664-2449.

Table of Contents/Índice/Table des matières..................................................................2

For warranty concerns, do not take the appliance back to the store. Please contact us in U.S.A. or Canada at 1-866-664-2449.

This product features a Limited Warranty - See the “Warranty” section for complete details. IKEA

appliances carry a 5-year

warranty (excludes LAGAN family - see warranty for coverage details).

NOTE: Proof of Purchase is required to obtain warranty service.

Si tiene dudas acerca de la garantía, no devuelva el aparato a la tienda. Póngase en contacto con nosotros en los EE.UU. o en

Canadá al 1-866-664-2449.

Este producto tiene una garantía limitada - Consulte la sección “Garantía” para obtener todos los detalles. Los aparatos IKEA

tienen una garantía de 5 años (excluyendo los de la familia LAGAN - consulte la garantía para ver los detalles acerca de la

cobertura).

NOTA: Se requiere la prueba de compra para obtener servicio bajo la garantía.

Pour toute question concernant l’application de la garantie, ne pas rapporter l’appareil au magasin. Veuillez nous contacter aux

É.-U. ou au Canada au 1-866-664-2449.

Ce produit est couvert par une garantie limitée – Voir la section “Garantie” pour des détails complets. Les appareils IKEA

sont

couverts par une garantie de 5 ans (hormis les appareils de la série LAGAN - voir la garantie pour des détails concernant les

modalités de garantie).

REMARQUE : Une preuve d’achat est obligatoire pour obtenir l'application de la garantie.

IMPORTANT: READ AND SAVE THESE INSTRUCTIONS.

FOR RESIDENTIAL USE ONLY.

IMPORTANTE: LEA Y GUARDE ESTAS INSTRUCCIONES.

SÓLO PARA USO RESIDENCIAL.

IMPORTANT : LIRE ET CONSERVER CES INSTRUCTIONS.

POUR UTILISATION RÉSIDENTIELLE UNIQUEMENT.

LBZ8C/W10722651B

TABLE OF CONTENTS

RANGE HOOD SAFETY .................................................................3

INSTALLATION REQUIREMENTS................................................5

Tools and Parts ............................................................................5

Location Requirements................................................................5

Venting Requirements..................................................................6

Electrical Requirements ...............................................................7

INSTALLATION INSTRUCTIONS..................................................8

Prepare Location..........................................................................8

Install Range Hood.....................................................................10

Make Electrical Connection .......................................................12

Complete Installation .................................................................13

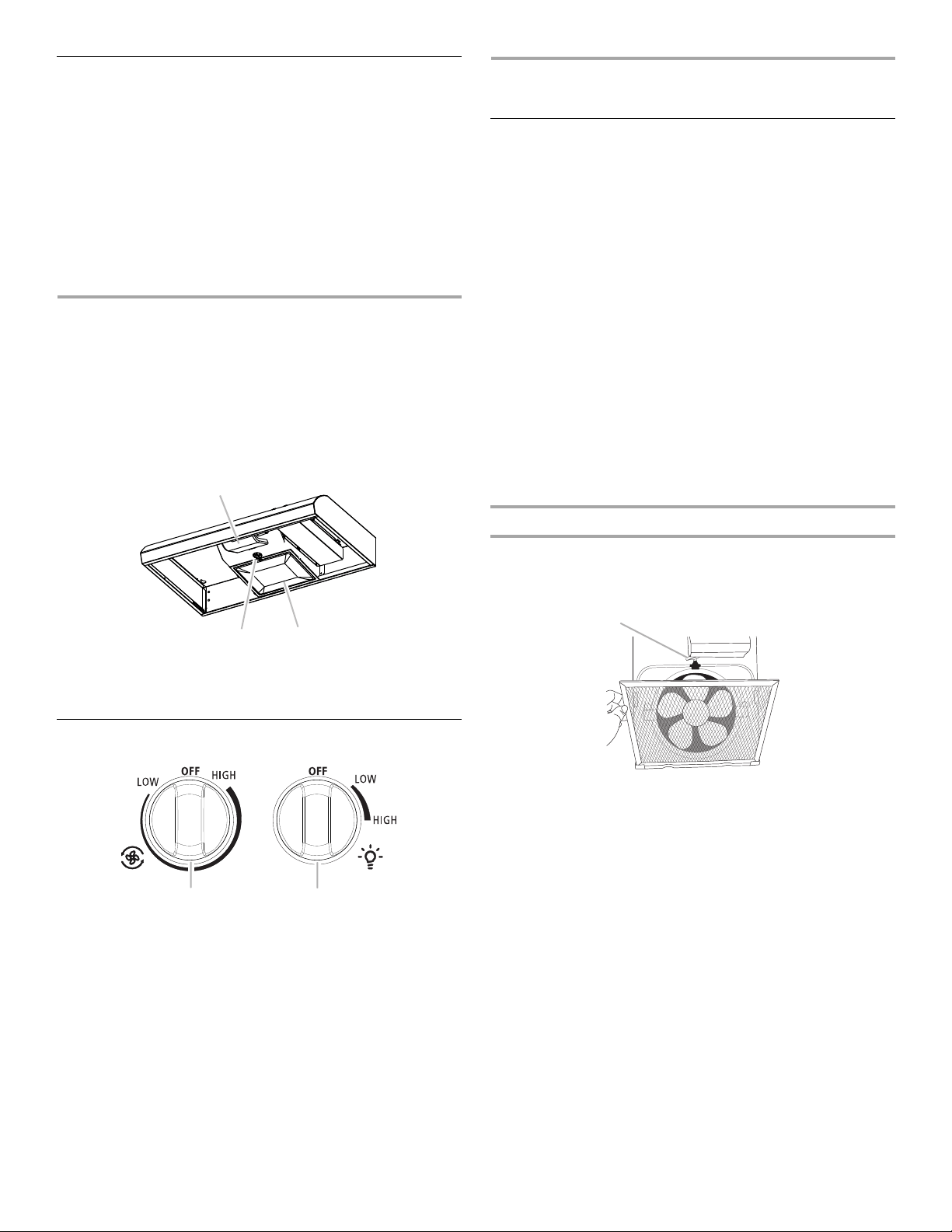

RANGE HOOD USE......................................................................13

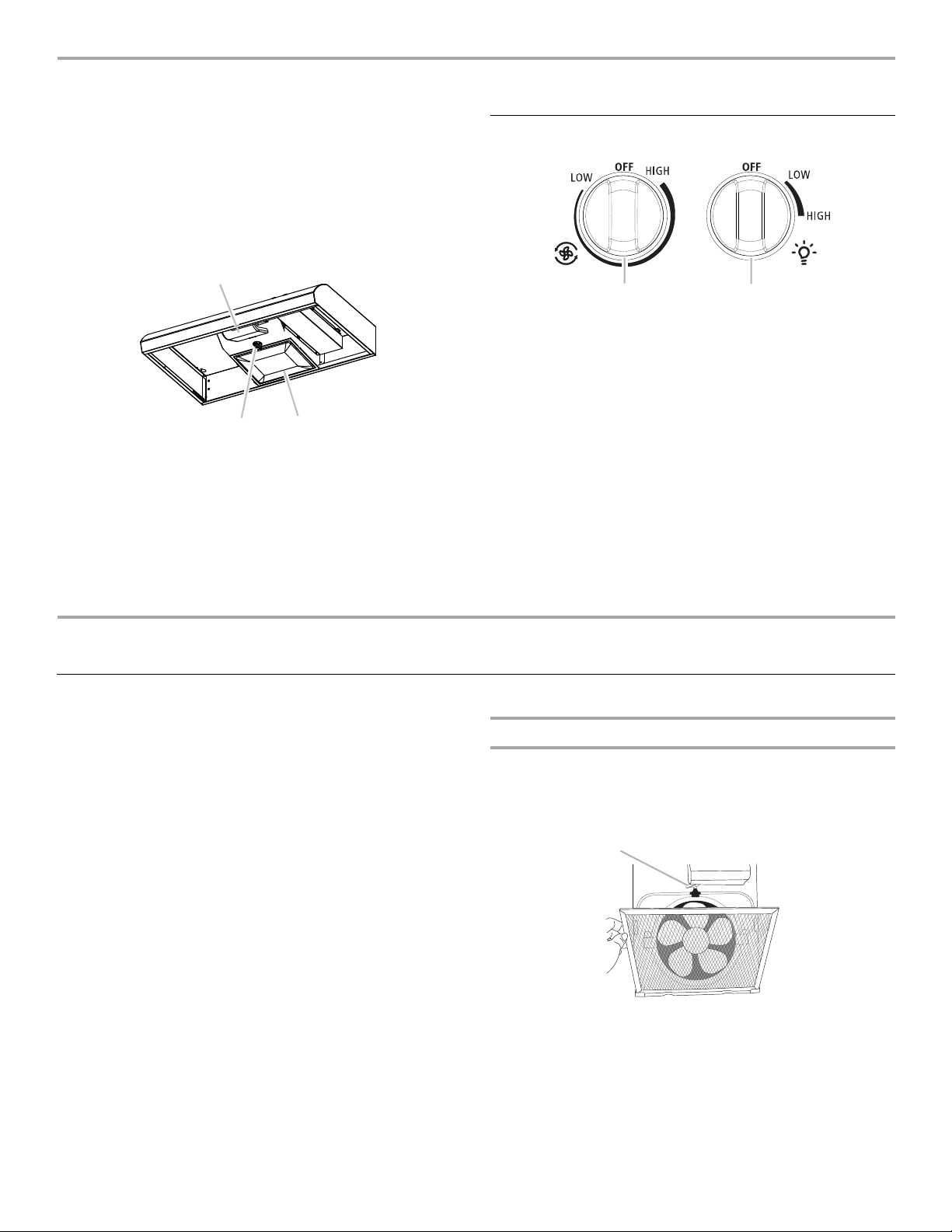

Range Hood Controls.................................................................13

RANGE HOOD CARE ...................................................................13

Cleaning......................................................................................13

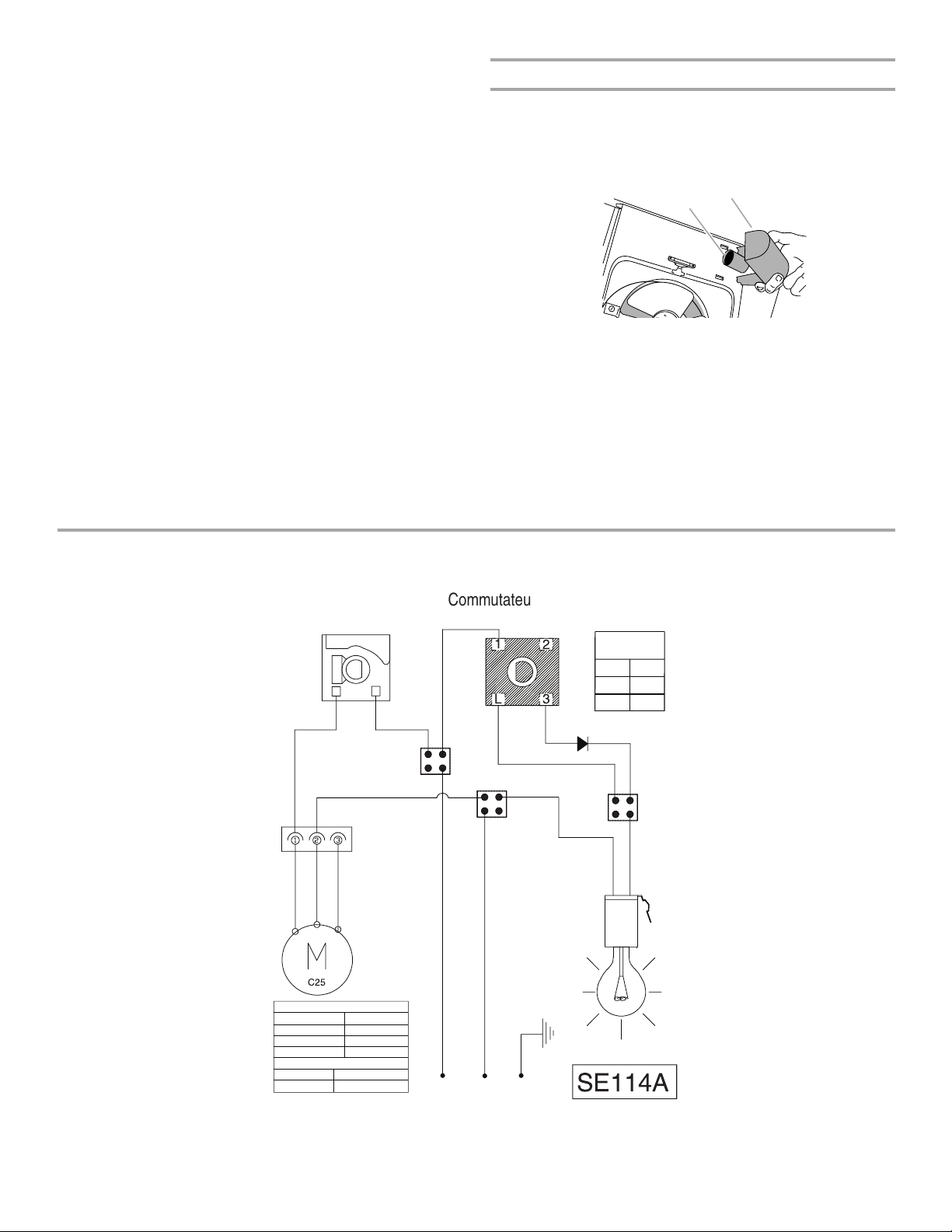

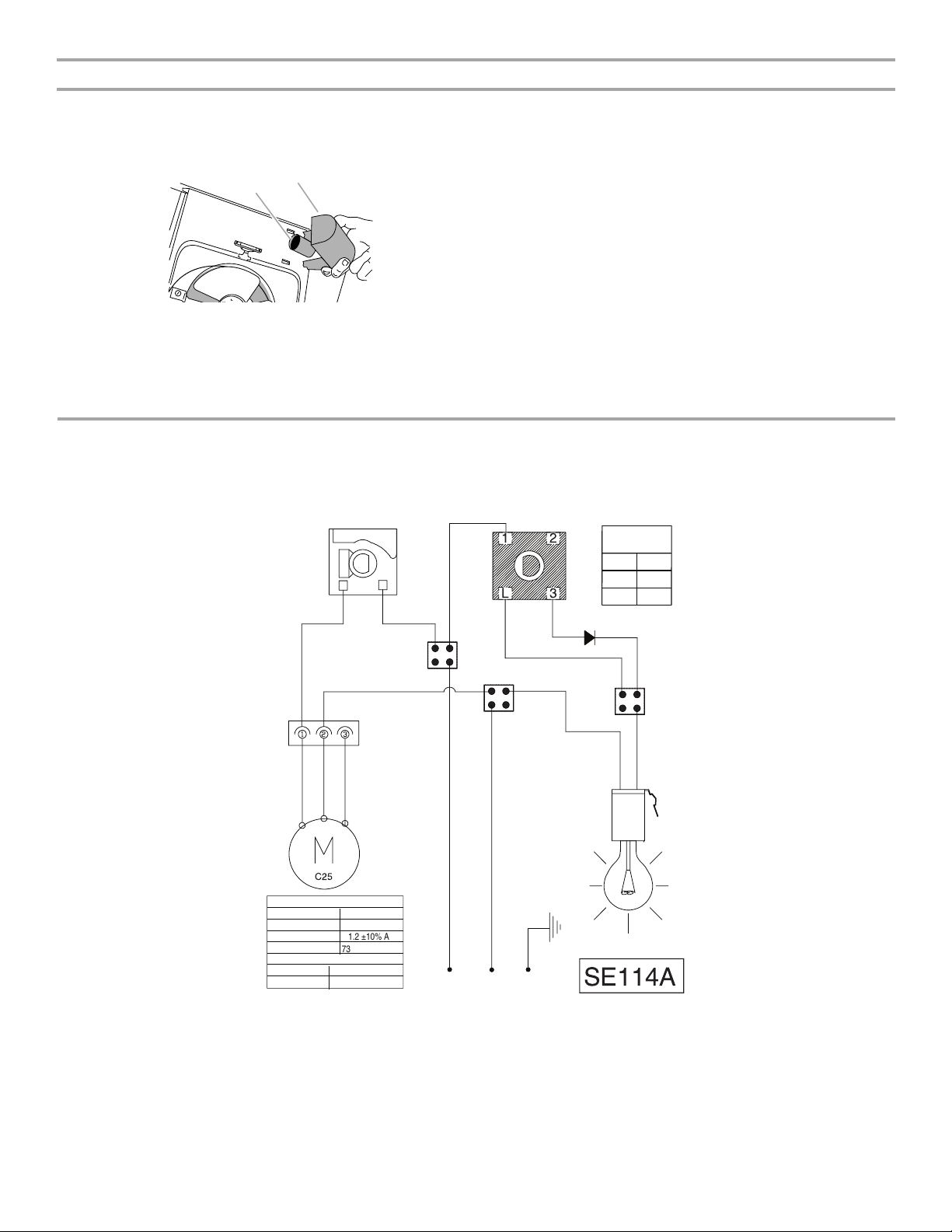

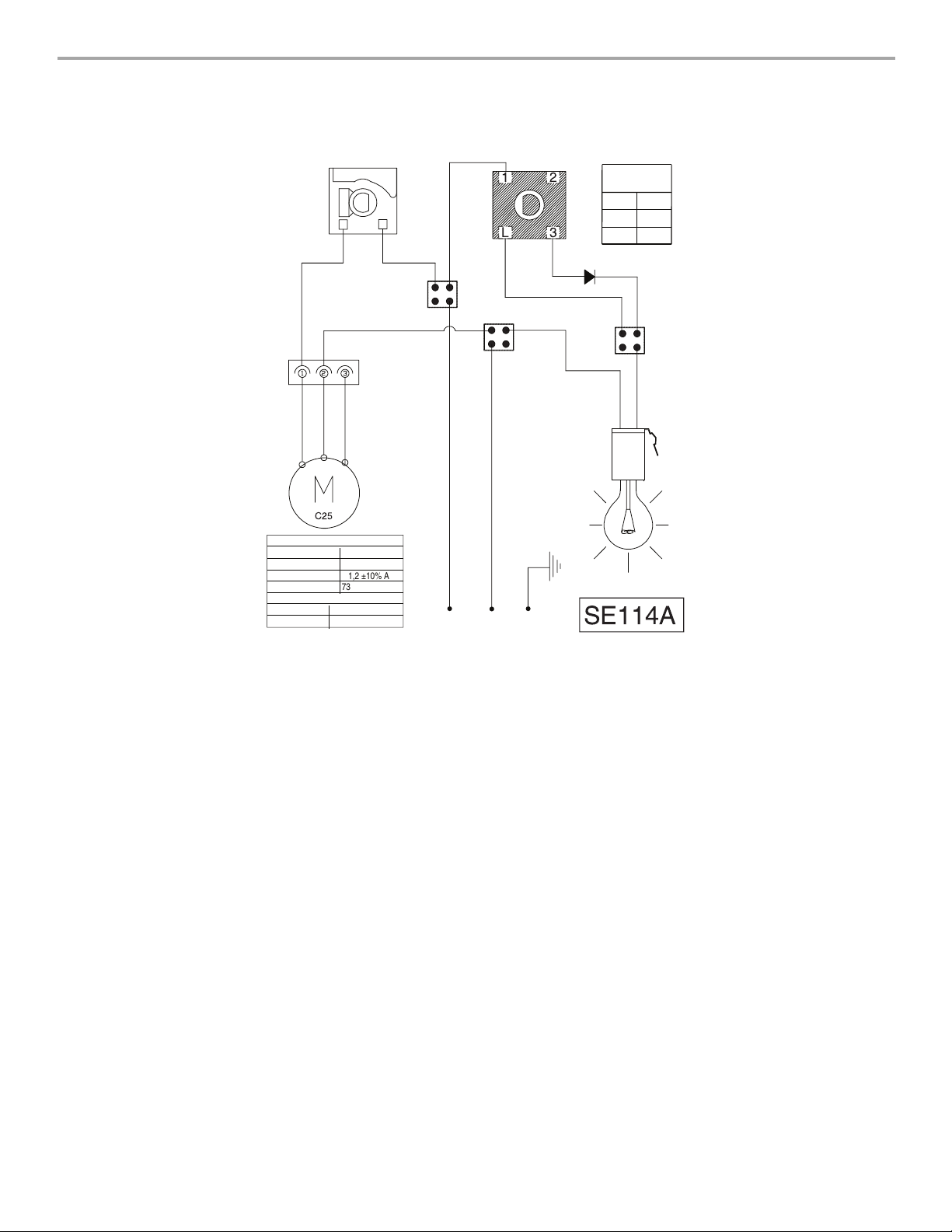

WIRING DIAGRAM .......................................................................14

ASSISTANCE OR SERVICE.........................................................15

In the U.S.A. ...............................................................................15

In Canada ...................................................................................15

Accessories ................................................................................15

WARRANTY ..................................................................................16

ÍNDICE

SEGURIDAD DE LA CAMPANA PARA COCINA .......................18

REQUISITOS DE INSTALACIÓN.................................................20

Herramientas y piezas................................................................20

Requisitos de ubicación.............................................................20

Requisitos de ventilación ...........................................................21

Requisitos eléctricos..................................................................23

INSTRUCCIONES DE INSTALACIÓN.........................................23

Preparación de la ubicación ......................................................23

Instalación de la campana para cocina.....................................26

Conexión del suministro eléctrico..............................................28

Complete la instalación..............................................................28

USO DE LA CAMPANA PARA COCINA .....................................28

Controles de la campana para cocina.......................................28

CUIDADO DE LA CAMPANA PARA COCINA............................29

Limpieza .....................................................................................29

DIAGRAMA DE CABLEADO........................................................30

AYUDA O SERVICIO TÉCNICO...................................................31

En los EE.UU. .............................................................................31

Accesorios..................................................................................31

GARANTÍA.....................................................................................31

TABLE DES MATIÈRES

SÉCURITÉ DE LA HOTTE............................................................33

EXIGENCES D'INSTALLATION...................................................35

Outils et pièces...........................................................................35

Exigences d'emplacement.........................................................35

Exigences concernant l’évacuation...........................................36

Spécifications électriques..........................................................37

INSTRUCTIONS D’INSTALLATION ............................................38

Préparation de l'emplacement...................................................38

Installation de la hotte................................................................40

Raccordement électrique...........................................................43

Achever l’installation ..................................................................43

UTILISATION DE LA HOTTE .......................................................44

Commandes de la hotte.............................................................44

ENTRETIEN DE LA HOTTE..........................................................44

Nettoyage ...................................................................................44

SCHÉMA DE CÂBLAGE...............................................................45

ASSISTANCE OU SERVICE.........................................................46

Au Canada..................................................................................46

Accessoires ................................................................................46

GARANTIE.....................................................................................46

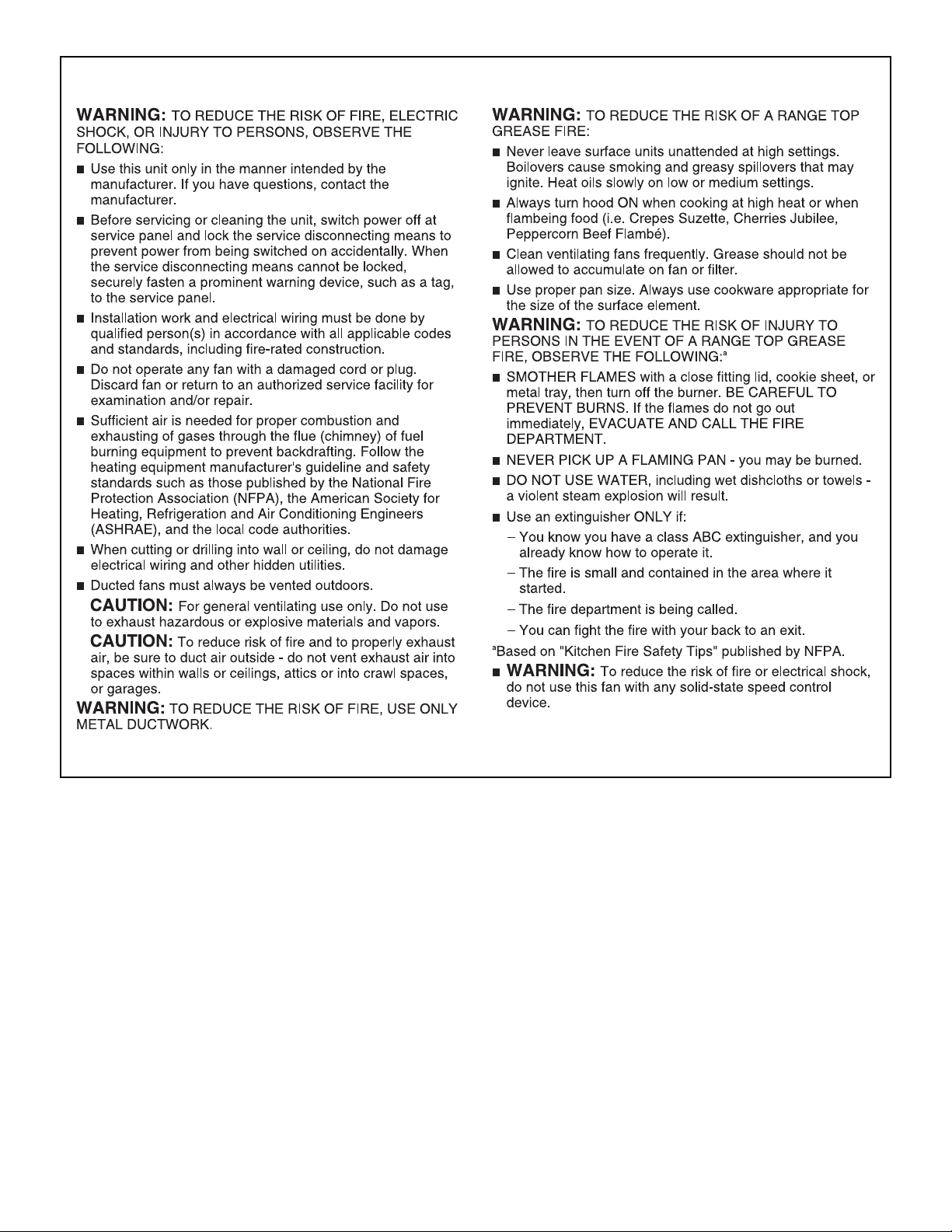

RANGE HOOD SAFETY

You can be killed or seriously injured if you don't immediately

You

can be killed or seriously injured if you don't

All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can

happen if the instructions are not followed.

Your safety and the safety of others are very important.

We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety

messages.

This is the safety alert symbol.

This symbol alerts you to potential hazards that can kill or hurt you and others.

All safety messages will follow the safety alert symbol and either the word “DANGER” or “WARNING.”

These words mean:

follow instructions.

instructions.

DANGER

WARNING

State of California Proposition 65 Warnings:

WARNING: This product contains one or more chemicals known to the State of California to cause cancer.

WARNING: This product contains one or more chemicals known to the State of California to cause birth defects or other

reproductive harm.

IMPORTANT SAFETY INSTRUCTIONS

READ AND SAVE THESE INSTRUCTIONS

INSTALLATION REQUIREMENTS

Tools and Parts

Gather the required tools and parts before starting installation.

Read and follow the instructions provided with any tools listed

here.

Tools needed

■ Drill

■ 1¹⁄₄" (3.0 cm) drill bit

■ ¹⁄₈" (3.0 mm) drill bit for pilot holes

■ Pencil

■ Wire stripper or utility knife

■ Tape measure or ruler

■ Caulking gun and weatherproof caulking compound

■ Flat-blade screwdriver

■ Phillips screwdriver

■ Saber or keyhole saw

■ Metal snips

■ Compass or 8" (20.3 cm) circle template

Parts supplied

Remove parts from package. Check that all parts are included.

■ 2 - 3.5 x 9.5 mm screws

■ 3¹⁄₄" x 10" (8.3 x 25.4 cm) rectangular vent damper

■ 7" (17.8 cm) round vent mounting plate

■ T10 Torx

®†

adapter

■ 4 - 4.5 x 13 mm mounting screws

Parts needed

■ 1 - 75W max, 120V light bulb

■ Wall or roof cap with damper to match vent system

■ 3 - UL listed wire connectors

■ Vent clamps/duct tape as required

For IKEA SEKTION 15" (38.1 cm) deep cabinets

■ 30" (76.2 cm) extension panel (IKEA part number 302-822-39,

see the “Assistance or Service” section to order).

■ 3 - mounting screws and mounting hardware (purchased

separately). Be sure to purchase screws and hardware

appropriate for use with your type of wall.

For cabinets with recessed bottoms:

■ Two 2" (5.1 cm) wide filler strips. Length and thickness

determined by recess dimensions.

■ Four flat head wood screws or machine screws with washers

and nuts (to attach filler strips).

For 7" (17.8 cm) round vented installations:

■ 7" (17.8 cm) round metal vent system

For 3¹⁄₄" x 10" (8.3 x 25.4 cm) rectangular vented installations:

■ 3¹⁄₄" x 10" (8.3 x 25.4 cm) rectangular metal vent system

For non-vented (recirculation) installations:

■ Charcoal filter kit. For information on ordering, see the

“Accessories” section.

Location Requirements

IMPORTANT: Observe all governing codes and ordinances.

■ It is the installer’s responsibility to comply with installation

clearances specified on the model/serial/rating plate. The

model/serial/rating plate is located inside the range hood on

the left wall.

■ Range hood location should be away from strong draft areas,

such as windows, doors and strong heating vents.

■ Cabinet opening dimensions that are shown must be used.

Given dimensions provide minimum clearance. Consult the

cooktop/range manufacturer installation instructions before

making any cutouts.

■ Grounded electrical outlet is required. See “Electrical

Requirements” section.

■ All openings in ceiling and wall where range hood will be

installed must be sealed.

■ These range hoods are factory set for vented installations.

Models that are capable of being installed as non-vented

(recirculating) require charcoal filters. See the “Accessories”

section to order charcoal filter kit.

For Mobile Home Installations

The installation of this range hood must conform to the

Manufactured Home Construction Safety Standards, Title 24

CFR, Part 328 (formerly the Federal Standard for Mobile Home

Construction and Safety, title 24, HUD, Part 280) or when such

standard is not applicable, the standard for Manufactured Home

Installation 1982 (Manufactured Home Sites, Communities and

Setups) ANSI A225.1/NFPA 501A, or latest edition, or with local

codes.

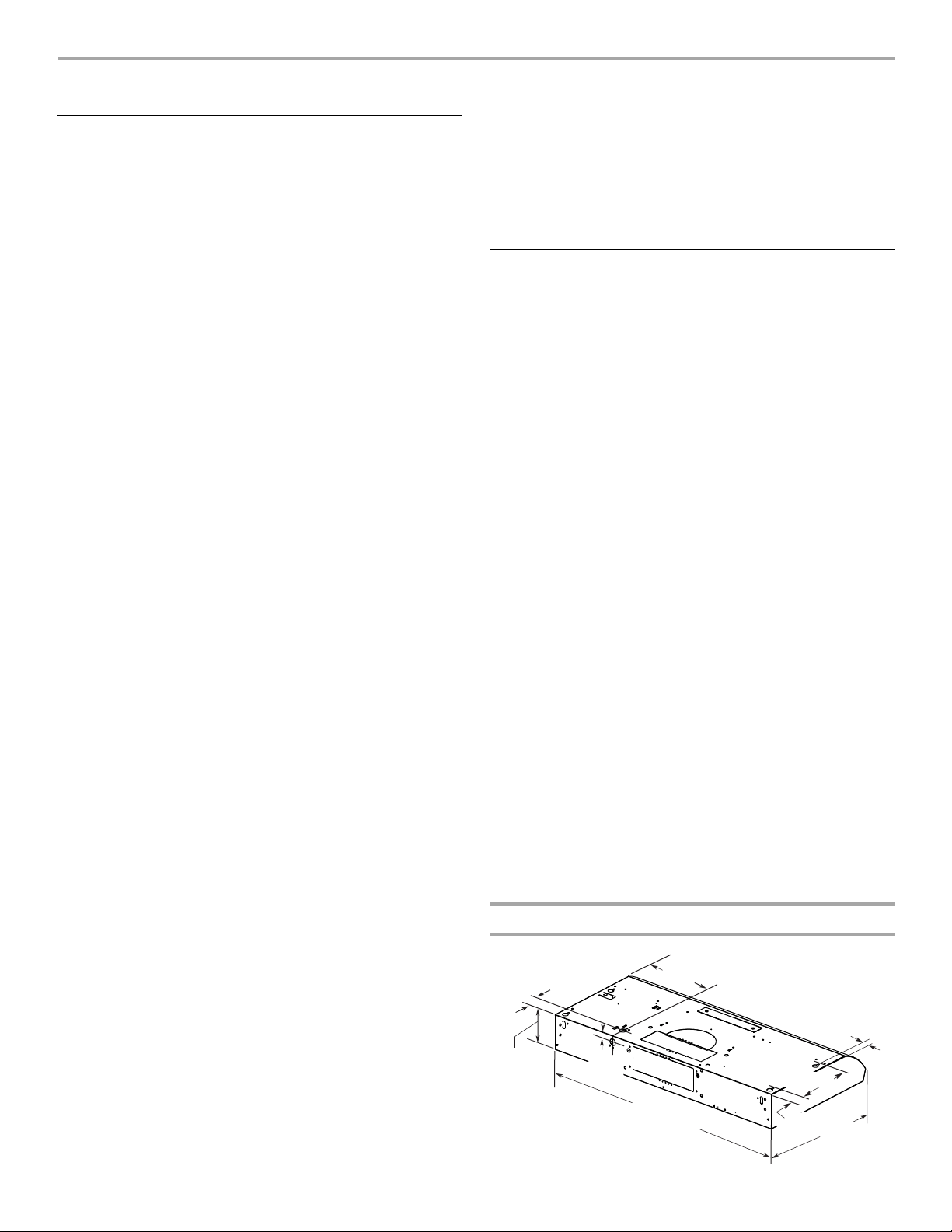

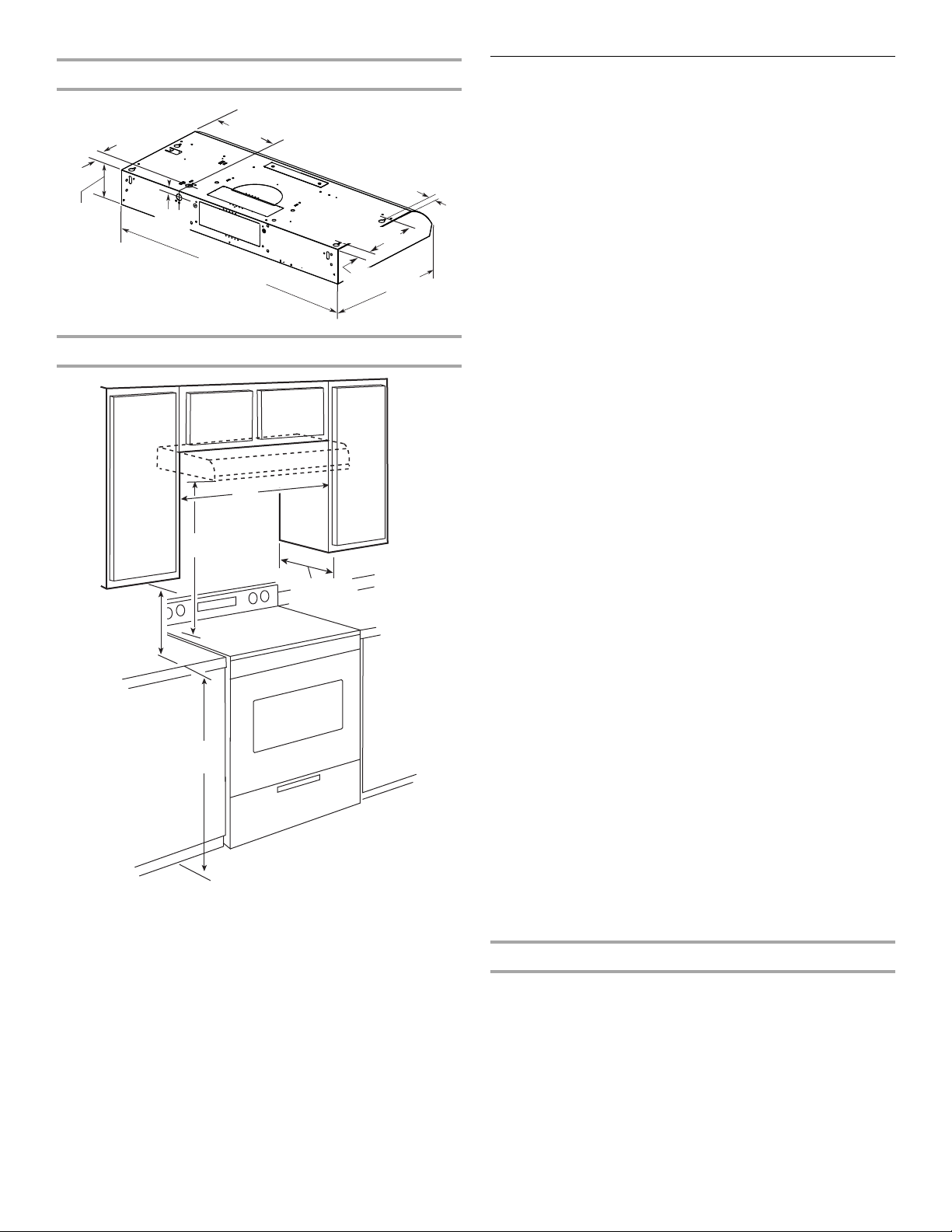

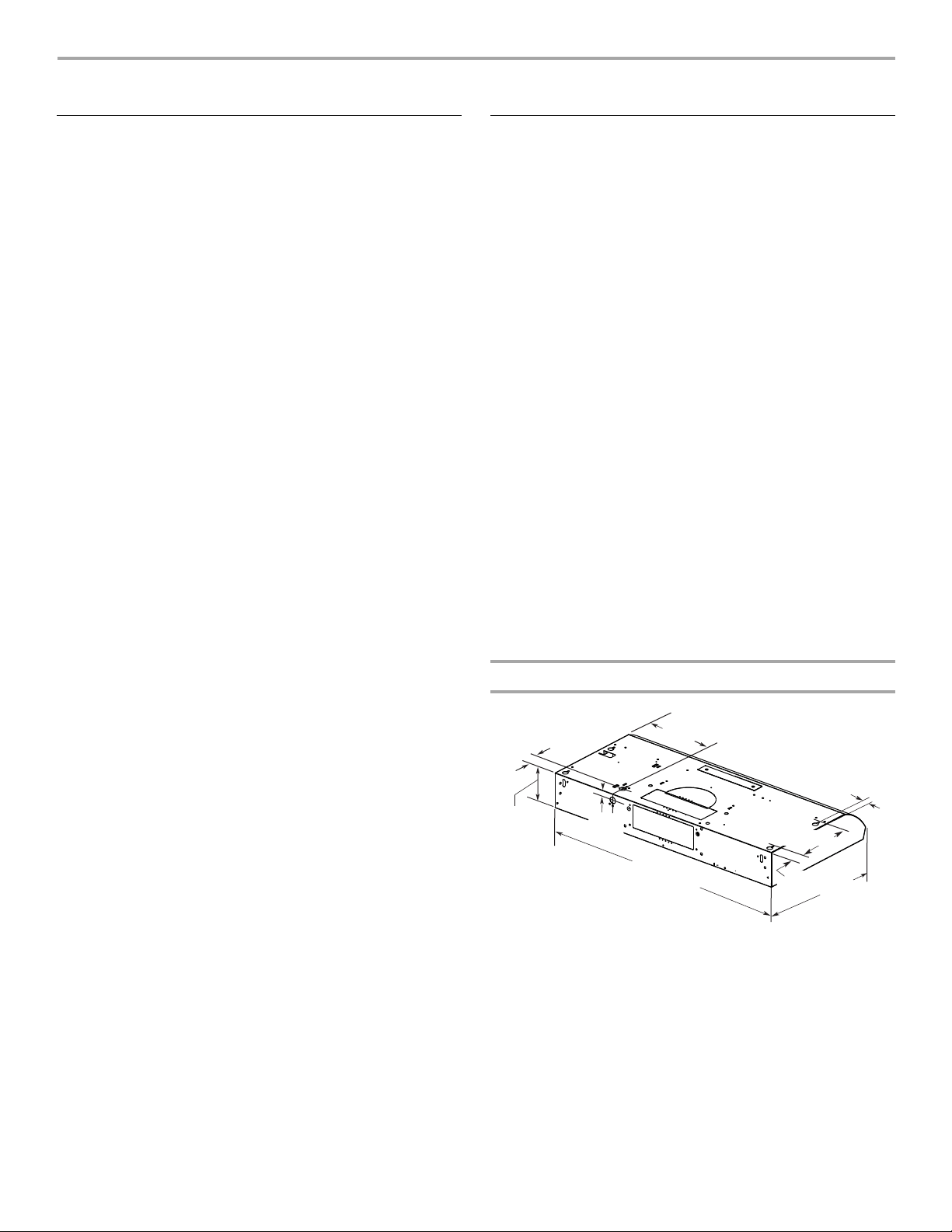

Product Dimensions

†®TORX is a registered trademark of Acument Intellectual Properties, LLC.

(2.5 cm)

4¹⁵⁄₁₆"

(12.5 cm)

6⁹⁄₁₆" (16.7 cm)

29¹⁵⁄₁₆" (76.0 cm)

18⁵⁄₈"

(47.3 cm)

1¹⁄₂"

(3.8 cm)

(22.9 cm)

(5.1 cm)

⁷⁄₈"

(2.2 cm)

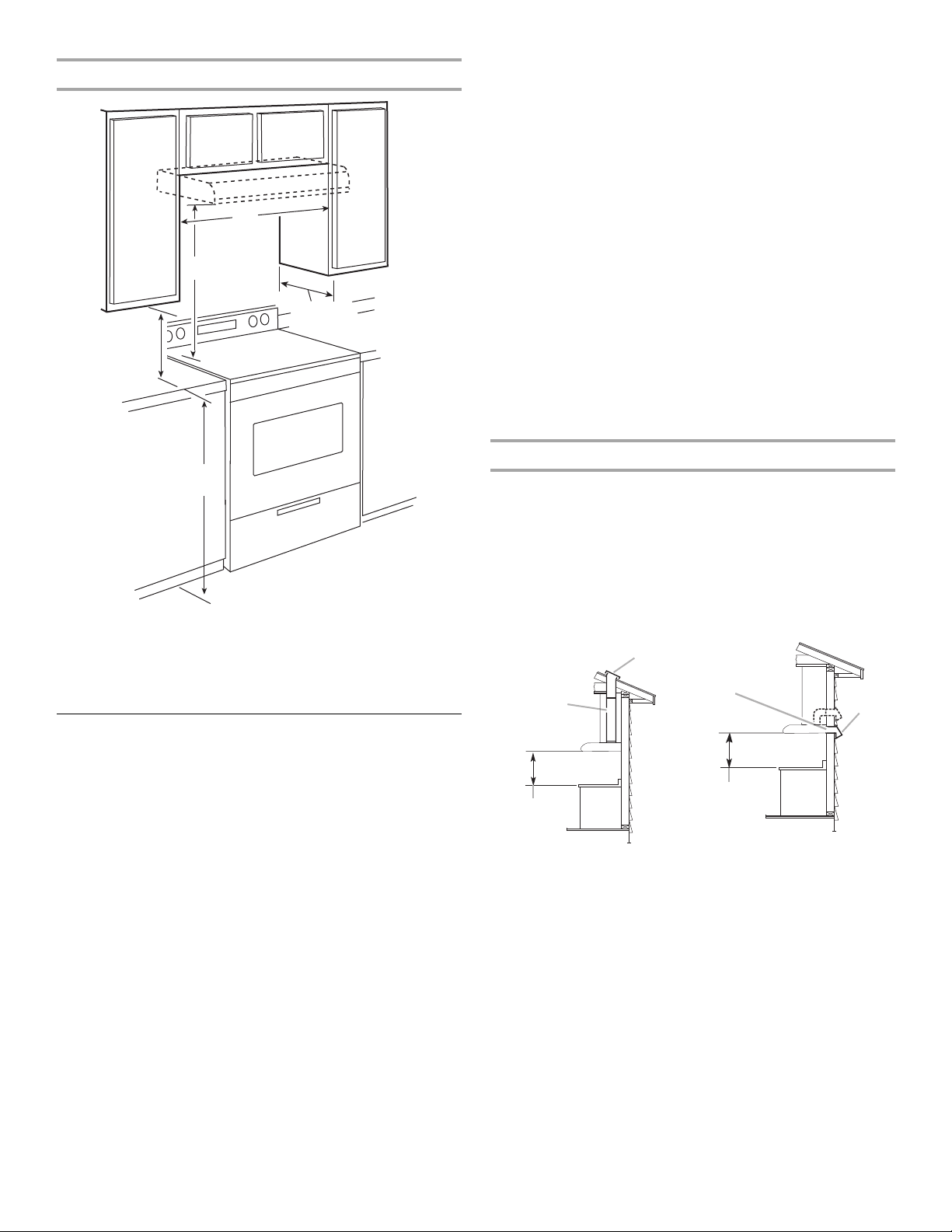

Installation Clearances

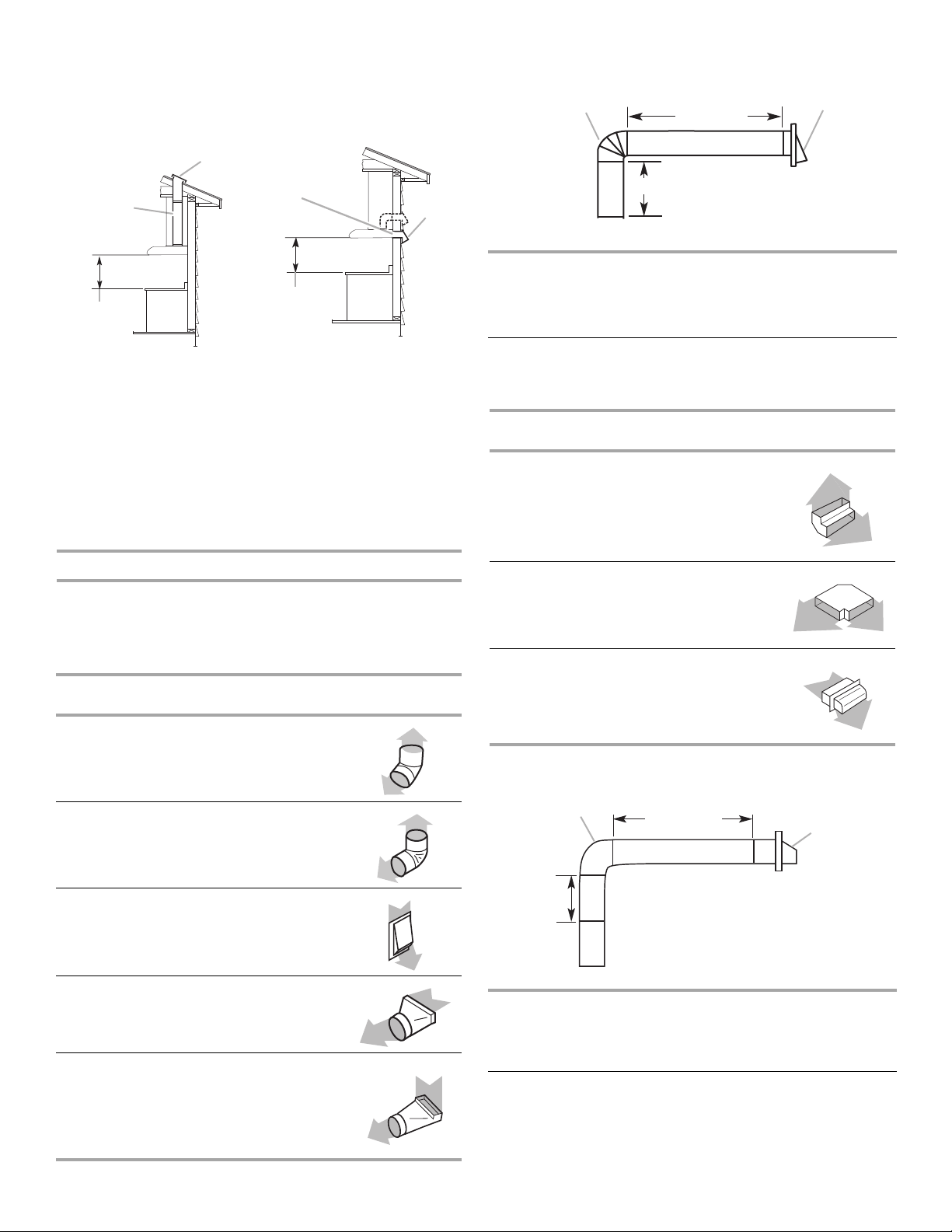

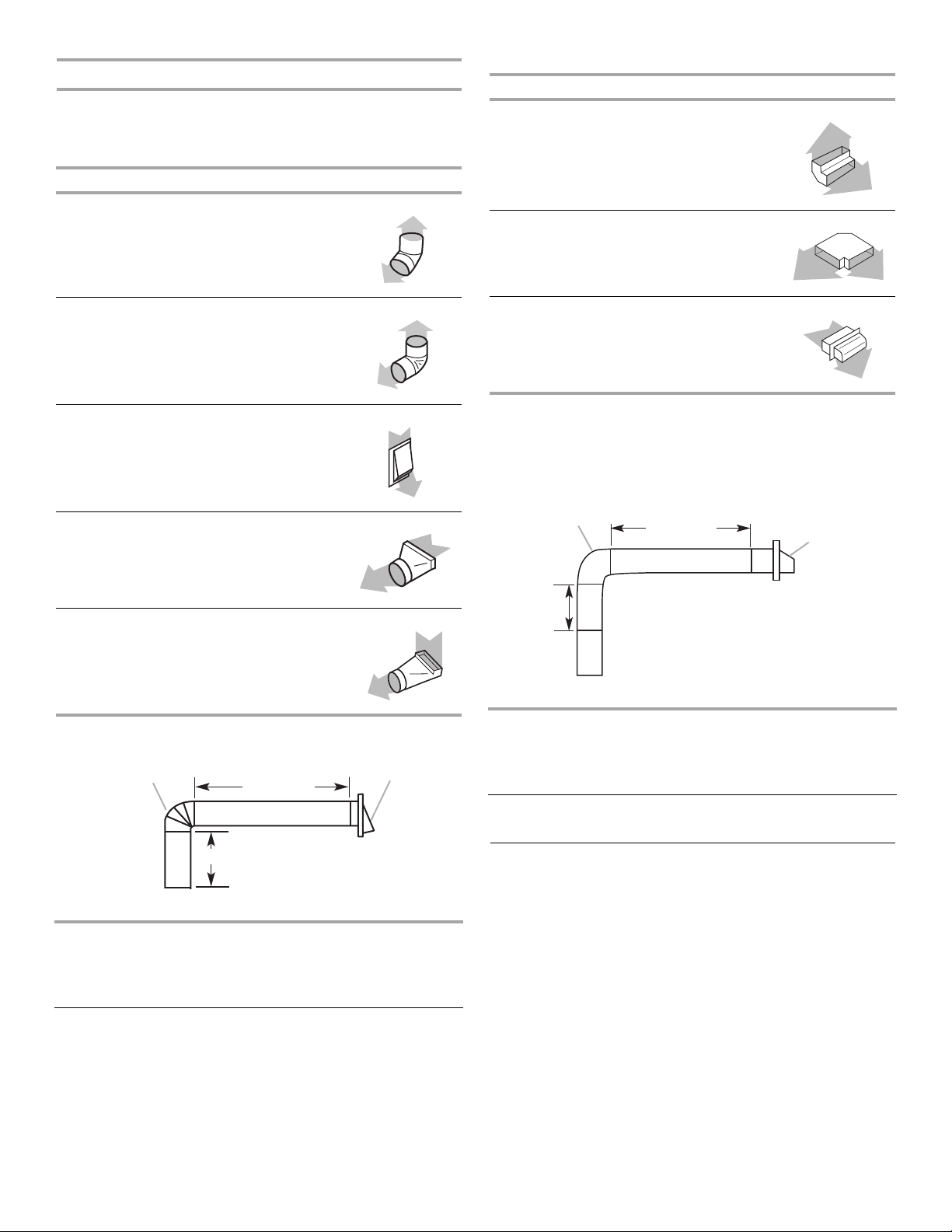

Venting Requirements

■ Vent system must terminate to the outdoors, except for non-

vented (recirculating) installations.

■ Do not terminate the vent system in an attic or other enclosed

area.

■ Do not use a 4" (10.2 cm) laundry-type wall cap.

■ Use a 7" (17.8 cm) round metal vent or a 3¹⁄₄" x 10" (8.3 x

25.4 cm) rectangular metal vent, depending on your

installation requirements. Rigid metal vent is recommended.

Plastic or metal foil vent is not recommended.

■ The length of vent system and number of elbows should be

kept to a minimum to provide efficient performance.

For the most efficient and quiet operation:

■ Use no more than three 90° elbows.

■ Make sure there is a minimum of 24" (61 cm) of straight vent

between the elbows if more than 1 elbow is used.

■ Do not install 2 elbows together.

■ Use clamps or duct tape to seal all joints in the vent system.

■ The vent system must have a damper. If roof or wall cap has a

damper, do not use damper supplied with the range hood.

■ Use caulking to seal exterior wall or roof opening around the

cap.

Cold Weather Installations

An additional back draft damper should be installed to minimize

backward cold air flow and a thermal break should be installed to

minimize conduction of outside temperatures as part of the vent

system. The damper should be on the cold air side of the thermal

break.

The break should be as close as possible to where the vent

system enters the heated portion of the house.

Makeup Air

Local building codes may require the use of makeup air systems

when using ventilation systems greater than specified CFM of air

movement. The specified CFM varies from locale to locale.

Consult your HVAC professional for specific requirements in your

area.

Venting Methods

Vent system can terminate either through the roof or wall. Use

3¹⁄₄" x 10" (8.3 x 25.4 cm) rectangular with a maximum vent

length of 35 ft (10.7 m) or 7" (17.8 cm) or larger round vent with a

maximum length of 50 ft (15.2 m) for vent system.

NOTE: Flexible vent is not recommended. Flexible vent creates

both back pressure and air turbulence that greatly reduce

performance.

A. 18" (45.7 cm) min. clearance - upper cabinet to countertop

B. 24" (61.0 cm) minimum - bottom of range hood to cooking

surface

C. 30" (76.2 cm) min. cabinet opening width

D. 12" (30.5 cm) minimum cabinet depth

E. 36" (91.4 cm) base cabinet height

Roof Venting Wall Venting

A. 7" (17.8 cm) round vent

through roof

(purchased separately)

¹⁄₄

" x 10" (8.3 x 25.4 cm)

rectangular vent through the

roof (purchased separately)

B. Roof cap with damper

(purchased separately)

C. 24" (61.0 cm) min. above the

cooking surface

A. 7" (17.8 cm) round vent out the

top and through the wall

(purchased separately)

¹⁄₄

" x 10" (8.3 x 25.4 cm)

rectangular vent through the

wall or out the top (purchased

separately)

B. Wall cap with damper

(purchased separately)

C. 24" (61.0 cm) min. above the

cooking surface

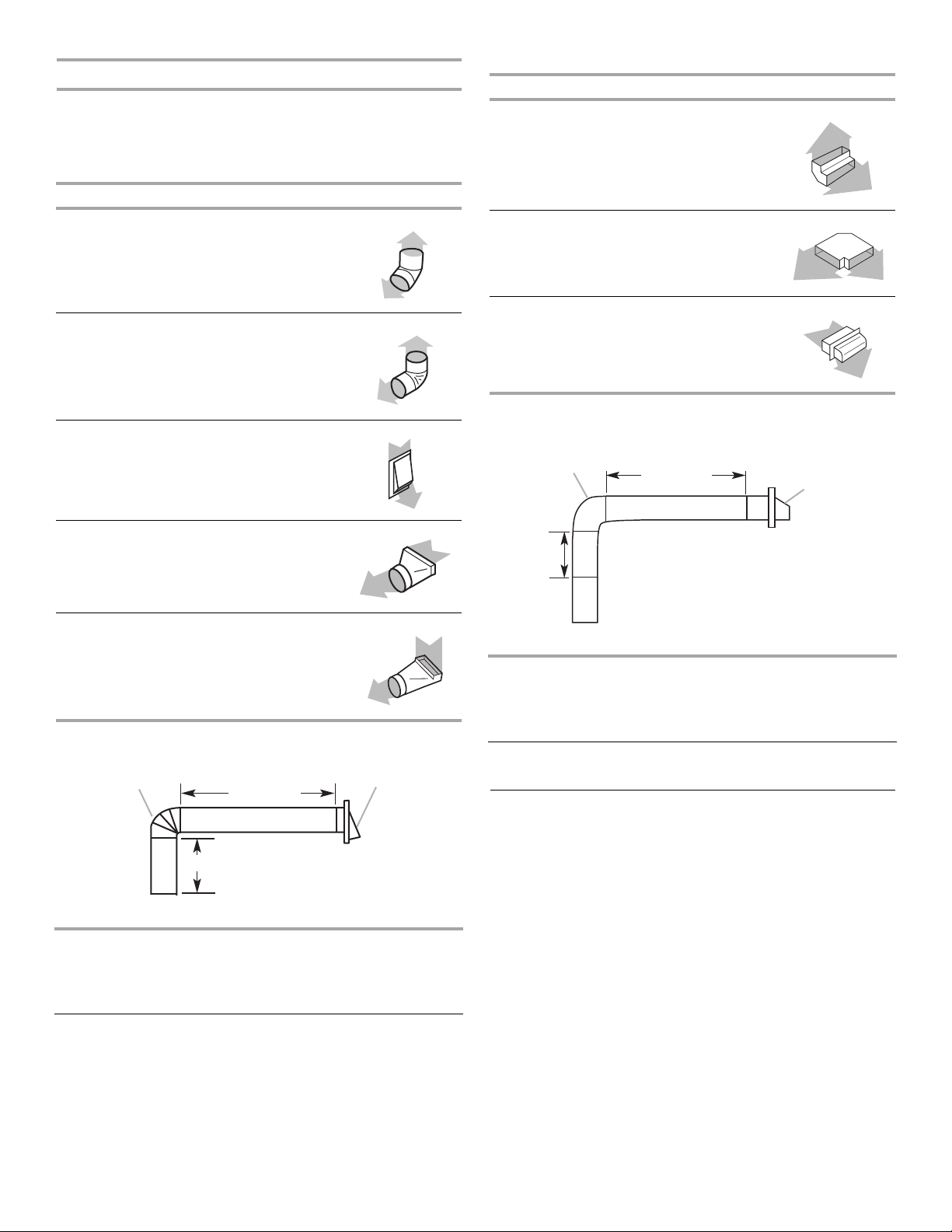

Calculating Vent System Length

To calculate the length of the system you need, add the

equivalent feet (meters) for each vent piece used in the system.

7" (17.8 cm) Round Vent System

Example Vent System

3¹⁄₄" x 10" (8.3 cm x 25.4 cm) Vent System

Example Vent System

Electrical Requirements

Observe all governing codes and ordinances.

Ensure that the electrical installation is adequate and in

conformance with National Electrical Code, ANSI/NFPA 70 (latest

edition), or CSA Standards C22.1-94, Canadian Electrical Code,

Part 1 and C22.2 No. 0-M91 (latest edition) and all local codes

and ordinances.

If codes permit and a separate ground wire is used, it is

recommended that a qualified electrician determine that the

ground path is adequate.

A copy of the above code standards can be obtained from:

National Fire Protection Association

1 Batterymarch Park

Quincy, MA 02169-7471

CSA International

8501 East Pleasant Valley Road

Cleveland, OH 44131-5575

Vent Piece Round

45° elbow 2.5 ft

(0.8 m)

90° elbow 5.0 ft

(1.5 m)

7" (17.8 cm) wall cap 0.0 ft

(0.0 m)

3¹⁄₄" x 10" (8.3 cm x 25.4 cm)

to 7" (17.8 cm)

4.5 ft

(1.4 m)

3¹⁄₄" x 10" (8.3 cm x 25.4 cm)

to 7" (17.8 cm) 90° elbow

5.0 ft

(1.5 m)

Maximum Recommended Length = 50 ft (15.2 m)

1 - 90° elbow = 5.0 ft (1.5 m)

1 - wall cap = 0.0 ft (0.0 m)

8 ft (2.4 m) straight = 8.0 ft (2.4 m)

Length of 7" (17.8 cm) system = 13.0 ft (3.9 m)

Wall cap

7" (17.8 cm) round

90˚ elbow

2 ft (0.6 m)

6 ft (1.8 m)

Vent Piece

3¹⁄₄" x 10" (8.3 cm x 25.4 cm)

90° elbow

5.0 ft

(1.5 m)

3¹⁄₄" x 10" (8.3 cm x 25.4 cm)

flat elbow

12.0 ft

(3.7 m)

3¹⁄₄" x 10" (8.3 cm x 25.4 cm)

wall cap

0.0 ft

(0.0 m)

Maximum Recommended Length = 35 ft (10.7 m)

1 - 90° elbow = 5.0 ft (1.5 m)

8 ft (2.4 m) straight = 8.0 ft (2.4 m)

1 - wall cap = 0.0 ft (0.0 m)

Length of 3¹⁄₄" x 10" (8.3 cm x 25.4 cm)

system

= 13.0 ft (3.9 m)

Wall cap

¹⁄₄" x 10"

(8.3 x 25.4 cm)

elbow

2 ft

(0.6 m)

6 ft (1.8 m)

■ A 120 volt, 60 Hz., AC only, 15-amp, fused electrical circuit is

required.

■ If the house has aluminum wiring, follow the procedure

below:

1. Connect a section of solid copper wire to the pigtail

leads.

2. Connect the aluminum wiring to the added section of

copper wire using special connectors and/or tools

designed and UL listed for joining copper to aluminum.

Follow the electrical connector manufacturer's recommended

procedure. Aluminum/copper connection must conform with

local codes and industry accepted wiring practices.

■ Wire sizes and connections must conform with the rating of

the appliance as specified on the model/serial rating plate.

The model/serial plate is located behind the filter on the rear

wall of the range hood.

■ Wire sizes must conform to the requirements of the National

Electrical Code, ANSI/NFPA 70 (latest edition), or CSA

Standards C22. 1-94, Canadian Electrical Code, Part 1 and

C22.2 No. 0-M91 (latest edition) and all local codes and

ordinances.

INSTALLATION INSTRUCTIONS

Prepare Location

NOTE: It is recommended that the vent system be installed

before hood is installed.

Before making cutouts, make sure there is proper clearance

within the ceiling or wall for exhaust vent.

1. Disconnect power.

2. Depending on your model, determine which venting method

to use: roof, wall or non-vented (recirculating).

3. Select a flat surface for assembling the range hood. Place

covering over that surface.

4. Lift the range hood and set it upside down onto covered

surface.

5. If cabinet has recessed bottom, add wood filler strips on each

side. Install screws to attach filler strips in locations shown.

Determine Wiring Hole Location

Cut only one 1¹⁄₄" (3.2 cm) diameter wiring access hole.

1. Determine and clearly mark a vertical centerline on the wall

and cabinet in the area the vent opening will be made.

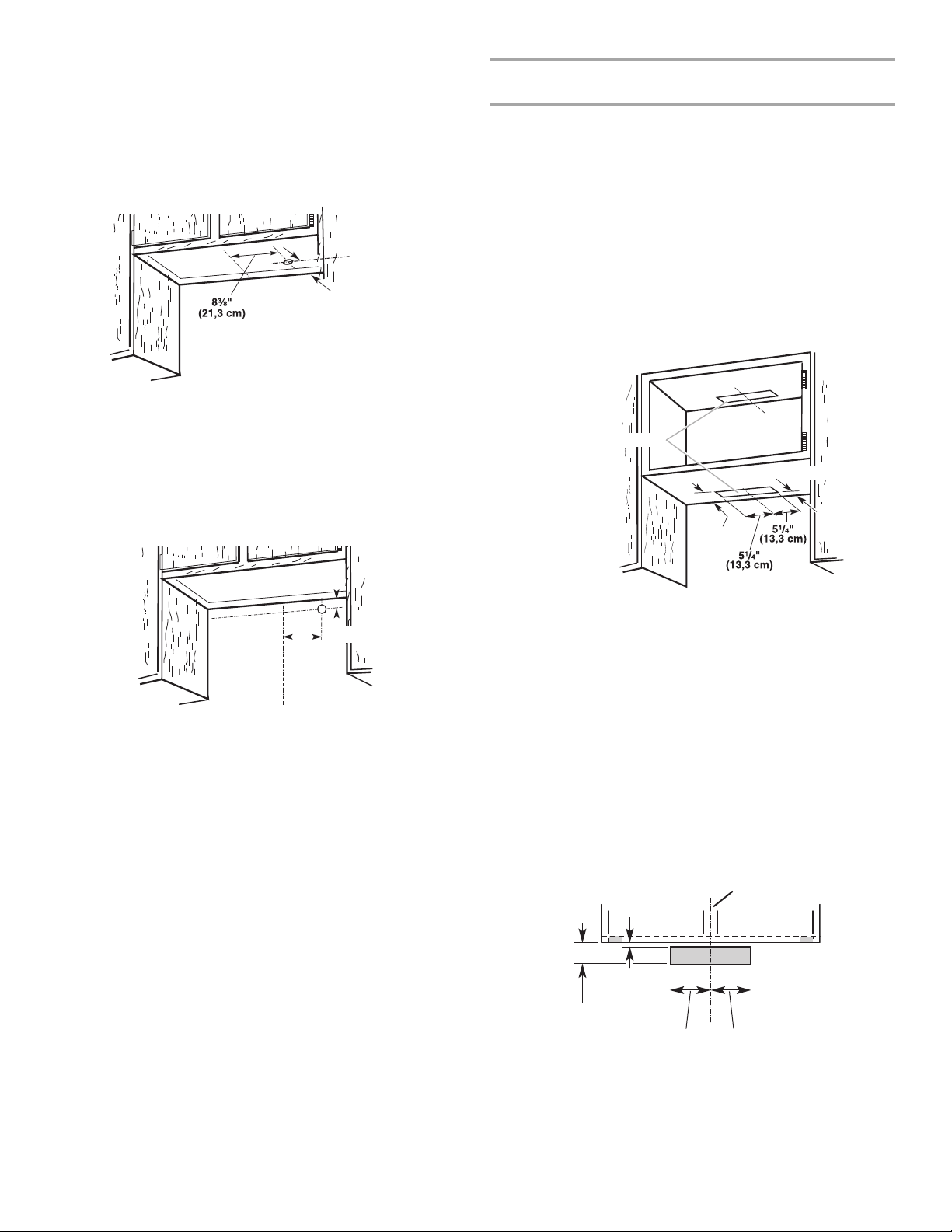

To wire through top:

1. Mark a line 8³⁄₈" (21.3 cm) from the right of the centerline on

the underside of the cabinet. For 12" (30.5 cm)

deep

cabinets,

mark the point on this line that is 2"(5.1cm) from

back wall. For 15" (38.1 cm) deep cabinets, mark the point on

this line that is 5³⁄₈" (13.7 cm) from the back wall. Drill a 1¼"

(3.2 cm) diameter hole through the cabinet at this point.

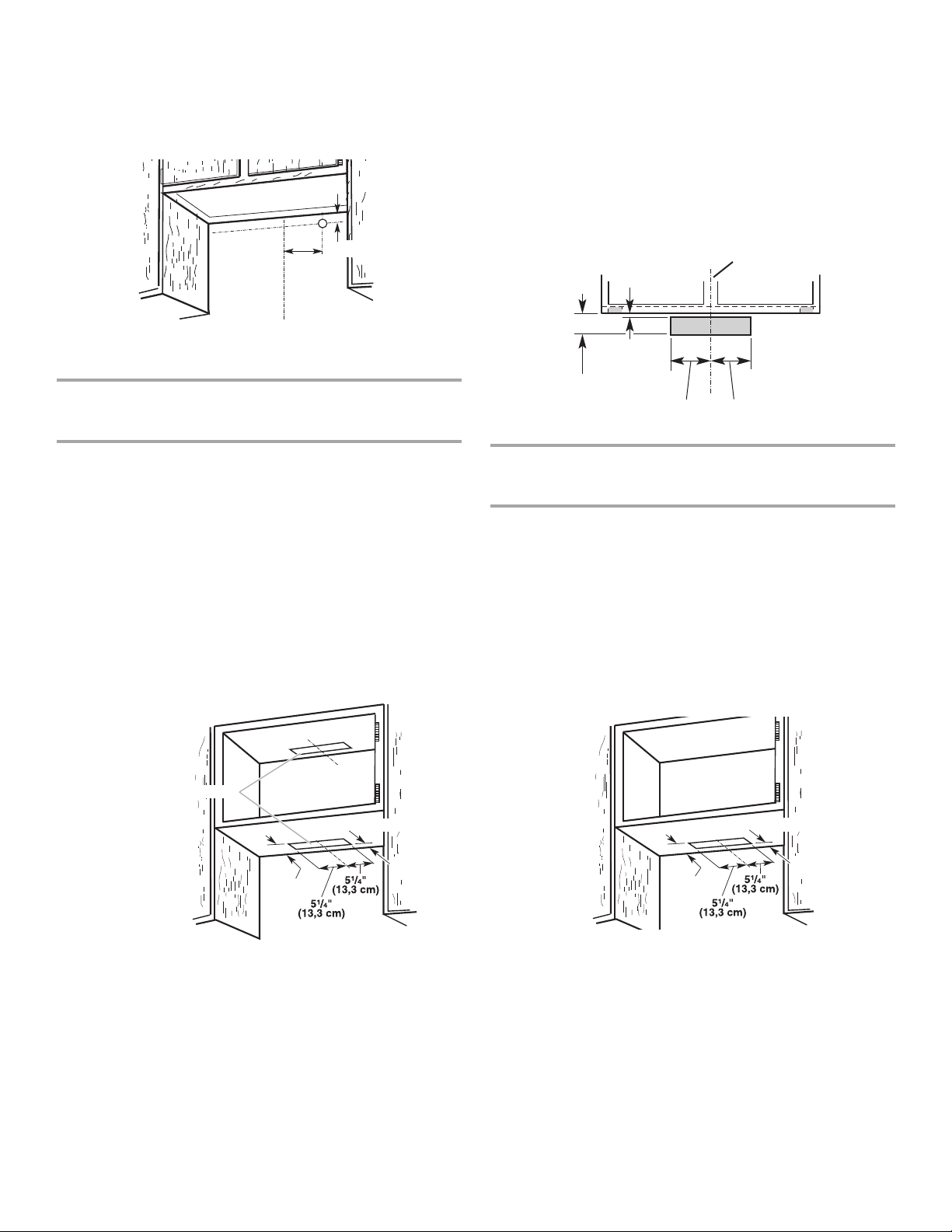

To wire through wall:

1. Mark a line distance “A” from the right of the centerline on the

underside of the wall. Mark the point on this line that

is ⁷⁄₈" (2.2 cm) from the underside of the cabinet. Drill a

1¹⁄₄" (3.2 cm) diameter hole through the rear wall at this point.

A. Centerline

Cabinet

bottom

Wall

3" (7.6 cm)

Wood filler strips

(recessed cabinet

bottoms only)

3" (7.6 cm)

A. 8

³⁄₈

" (21.3 cm)

Centerline

*2" (5.1 cm) for

12" (30.5 cm)

deep cabinets

*5³⁄₈" (13.7 cm) for

15" (38.1 cm)

deep cabinets

*from wall,

not cabinet

frame

Centerline

⁷⁄₈" (2.2 cm)

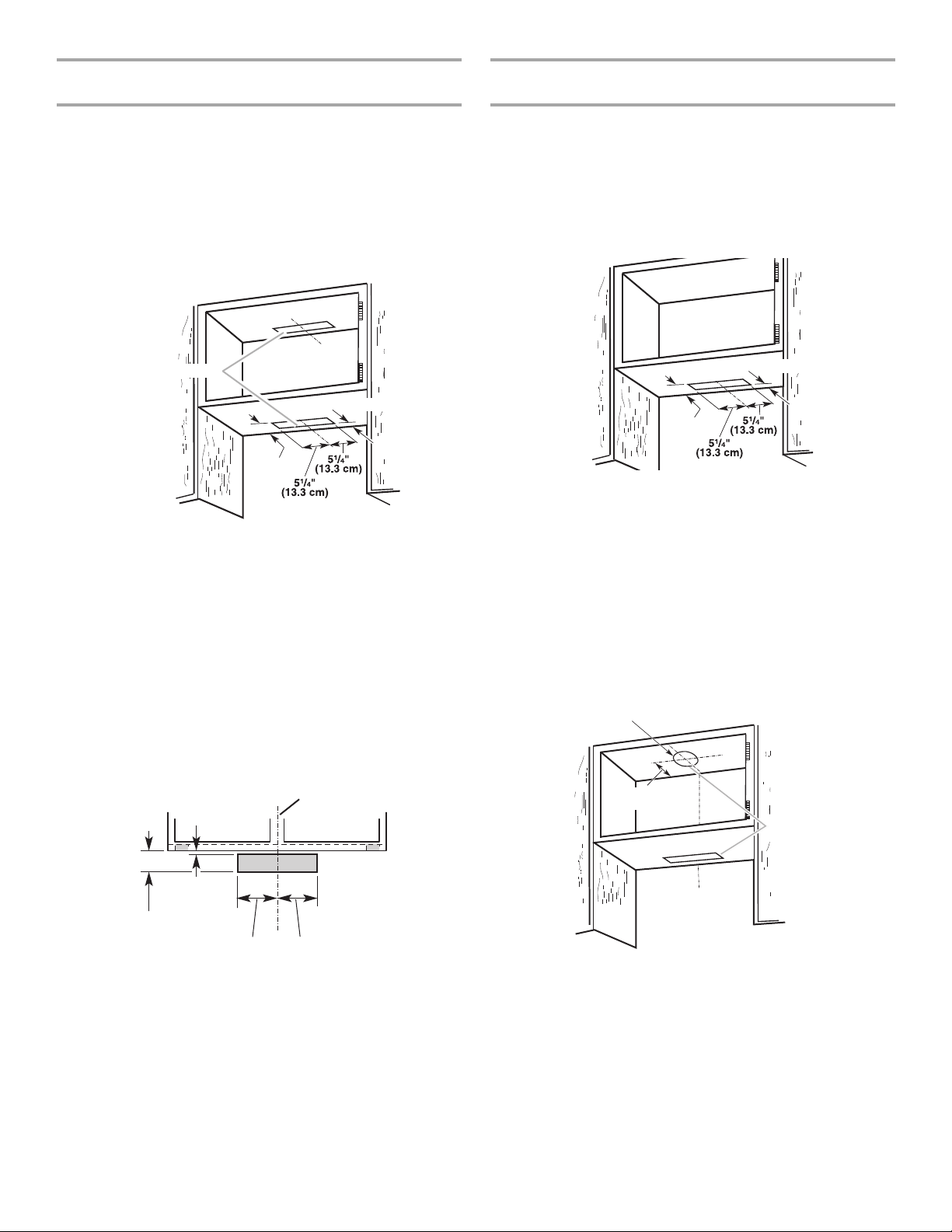

Style 1 - Cut Openings for 3¼" x 10" (8.3 cm x 25.4 cm)

Rectangular Vent System

Roof Venting

To make a 4¹⁄₄" x 10½" (10.8 cm x 26.7 cm) rectangular cutout

on the underside of cabinet top and bottom:

1. Mark lines distance “A” and distance “B” from the back wall

on the centerline of the underside of cabinet.

2. Mark lines 5¼" (13.3 cm) to the right and left of the centerline

on the underside of cabinet.

Use saber or keyhole saw to cut a rectangular opening for vent.

4. Repeat steps 1-3 for the underside of the top of the cabinet.

Wall Venting

To make a 3½" x 10½" (8.9 cm x 26.7 cm) rectangle in the

wall:

1. Make 2 lines by measuring ³⁄₈" (0.9 cm) and 3⁷⁄₈" (9.8 cm)

down from underside of cabinet and mark on the centerline

on the back wall.

2. Mark lines 5¼" (13.3 cm) to the right and left of the centerline

on the wall.

3. Use saber or keyhole saw to cut a rectangular opening in the

wall for the vent.

Style 2 - Cut Openings for 3¼" x 10" (8.3 x 25.4 cm)

Rectangular Vent to Round Vent Transition

Roof Venting

To make a 4¹⁄₄" x 10½" (10.8 cm x 26.7 cm) rectangular cutout

on the underside of cabinet bottom:

1. Mark lines distance “A” and distance “B” from the back wall

on the centerline of the underside of cabinet.

2. Mark lines 5¼" (13.3 cm) to the right and left of the centerline

on the underside of cabinet.

Use saber or keyhole saw to cut a rectangular opening for vent.

To make a circular vent opening on the underside of the

cabinet top:

1. Mark a centerline on the underside of the top of cabinet.

2. Mark a line distance “A” from the back wall on the underside

of the top of cabinet.

3. Use a compass or a circle template to draw a circle with a

diameter that is ¼" (0.64 cm) larger than the vent.

4. Use saber or keyhole saw to cut the circular vent opening.

¹⁄₂

" (1.3 cm) for 12" (30.5 cm) deep cabinets

⁷⁄₈

" (9.8 cm) for 15" (38.1 cm) deep cabinets

B. 4

³⁄₄

" (12.1 cm) for 12" (30.5 cm) deep cabinets

¹⁄₈

" (20.6 cm) for 15" (38.1 cm) deep cabinets

*From wall, not cabinet frame

Cabinet cutouts

2¾"

6¾"

Cabinet

front

(7.0 cm)

(17.1 cm)

5¹⁄₄"

(13.3 cm)

Centerline

5¹⁄₄"

(13.3 cm)

¹⁄₂

" (1.3 cm) for 12" (30.5 cm) deep cabinets

⁷⁄₈

" (9.8 cm) for 15" (38.1 cm) deep cabinets

B. 4

³⁄₄

" (12.1 cm) for 12" (30.5 cm) deep cabinets

¹⁄₈

" (20.6 cm) for 15" (38.1 cm) deep cabinets

A. 5

" (12.7 cm) for 12" (30.5 cm) deep cabinets

³⁄₈

" (21.3 cm) for 15" (38.1 cm) deep cabinets

*From wall, not cabinet frame

Circular vent opening

Cabinet

cutouts

*From wall, not

cabinet frame

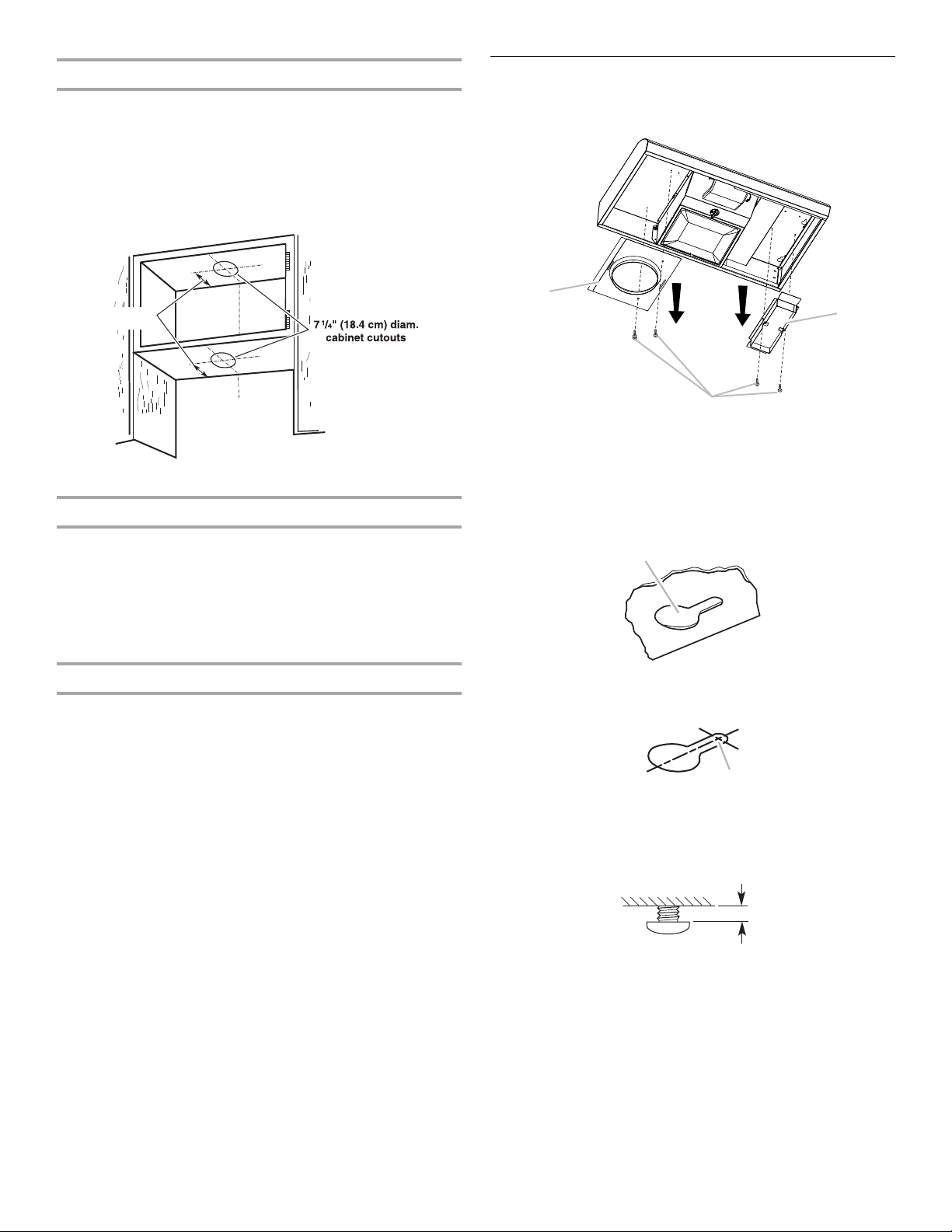

Style 3 - Cut Openings for 7" (17.8 cm) Round Vent

To make a circular vent openings on the underside of the

cabinet top and bottom:

1. Mark a centerline on the underside of the top of cabinet.

2. Mark a line distance “A” from the back wall on the underside

of the top and bottom of cabinet.

3. Use a compass or a circle template to draw a circle with a

diameter that is ¼" (0.64 cm) larger than the vent.

4. Use saber or keyhole saw to cut the circular vent opening.

Install Extension Panel for 15" (38.1 cm) Deep Cabinets

IMPORTANT:

For 15" (38.1 cm) deep cabinets, an IKEA

extension

panel is required. See the “Assistance or Service” section to order

the IKEA

30" (76.2 cm) extension panel (IKEA

part number 302-

822-39).

Install the extension panel to the wall, use 3 screws and

hardware (purchased separately) appropriate for your type of

wall. Use the installation instructions that come with the

extension panel.

Install Vent System

1. Install vent through the vent opening in upper cabinet or wall.

Complete venting system according to the selected venting

method. See “Venting Requirements” section.

2. Use caulking to seal exterior wall or roof opening around the

cap.

Install Range Hood

1. Remove the 7" (17.8 cm) round vent mounting plate and the

3¹⁄₄" x 10" (8.3 x 25.4 cm) rectangular vent damper on the

inside your range hood.

2. Lift the range hood up under cabinet and determine final

location by centering beneath cabinet. Mark on the underside

of cabinet the location of the 4 keyhole mounting slots on the

range hood. Set range hood aside on a covered surface.

3. Use ¹⁄₈" (3 mm) drill bit and drill 4 pilot holes as shown.

4. Install the 4 - 4.5 mm x 13 mm mounting screws in pilot

holes. Leave about ¹⁄₄" (6.4 mm) space between screw heads

and cabinet to slide range hood into place.

A. 5" (12.7 cm) for 12" (30.5 cm) deep cabinets

³⁄₈

" (21.3 cm) for 15" (38.1 cm) deep cabinets

*From wall, not

cabinet frame

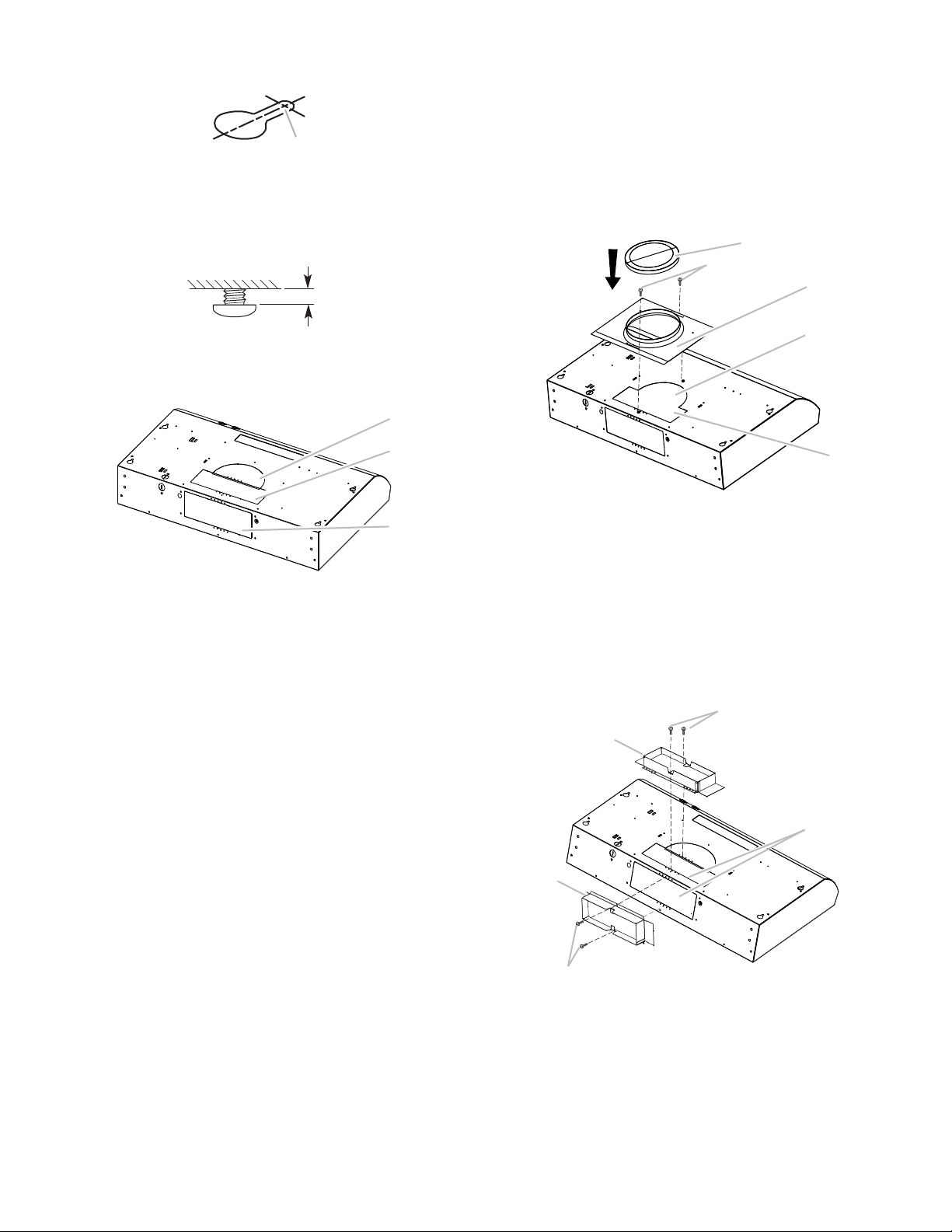

A. 7" (17.8 cm) round vent mounting plate

B. Screws

C. 3

¹⁄₄

" x 10" (8.3 x 25.4 cm) rectangular vent damper

A. Keyhole slot

A. Drill pilot hole.

¹⁄₄"

(6.4 mm)

5. Remove vent knockouts depending on your installation

requirements.

Round vent system installations - Remove top rectangular

and round vent knockouts.

Rectangular vent system installations - For roof

installations, remove the top rectangular vent knockout. For

wall installations, remove the rear rectangular vent knockout.

Non-vent (recirculating) installations - Do not remove any

knockouts.

6. Install 7" (17.8 cm) round vent mounting plate or 3¹⁄₄" x 10"

(8.3 x 25.4 cm) vent damper, depending on your vent system

installation. Attach to range hood with 3.5 x 9.5 mm screws

provided.

NOTE: An optional 7" (17.8 cm) round damper is also

available as an accessory. For information on ordering, see

the “Accessories” section.

NOTE: The 7" (17.8 cm) round vent mounting plate and

3¹⁄₄" x 10" (8.3 x 25.4 cm) rectangular vent connector can

be installed up to 1" (2.5 cm) on either side of the hood

center to accommodate off center ductwork.

■ If a vent damper is installed with a wall cap with damper,

check that they do not interfere with each other. Remove

the vent connector damper flap if they interfere.

■ Non-vented (recirculating) installations - No vent

attachments. Removal of the recirculation cover plate is

required. Remove the two screws from the recirculation

cover plate and remove.

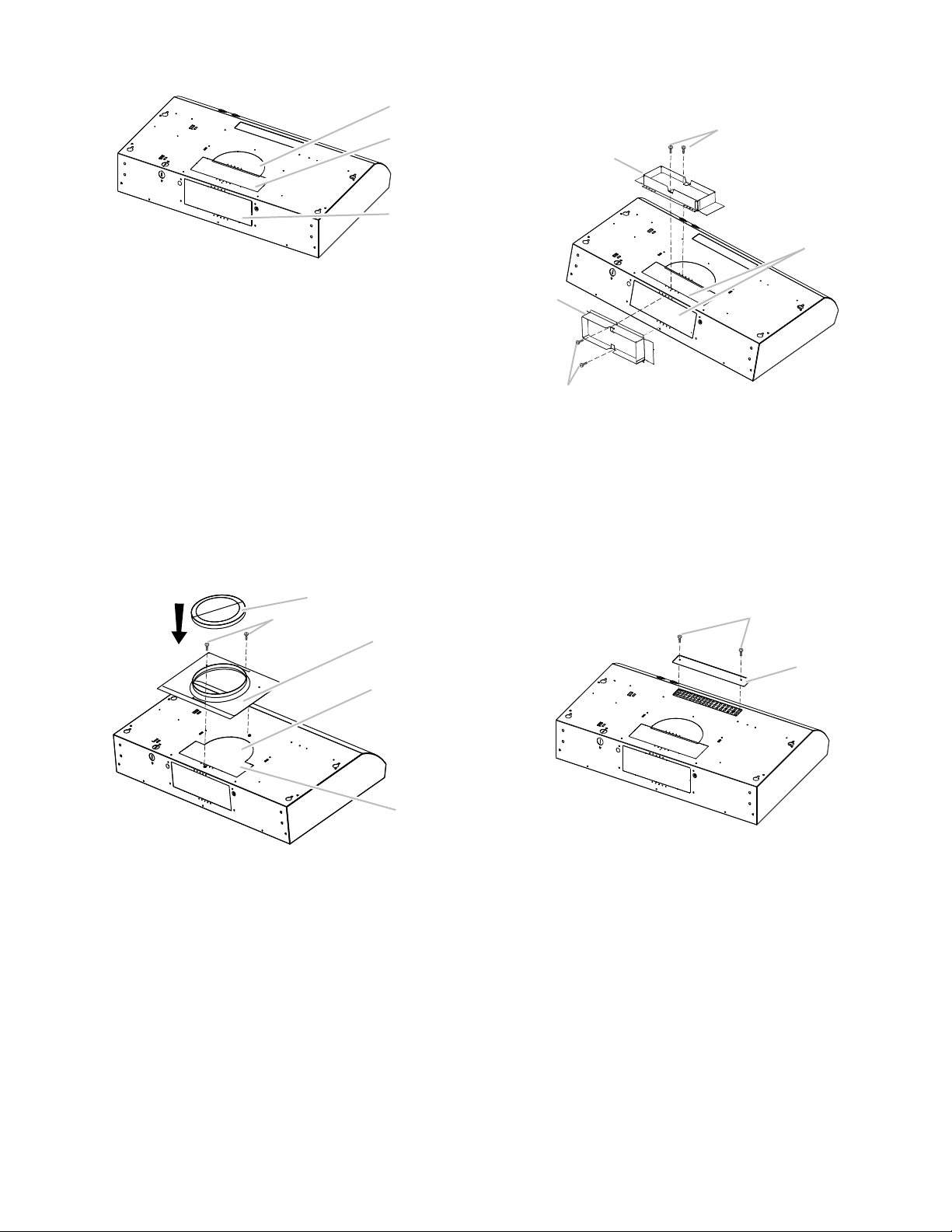

A. Round vent knockout

B. Top rectangular vent knockout

C. Rear rectangular vent knockout

A. 7" (17.8 cm) round damper

(see “Accessories” section)

B. 3.5 x 9.5 mm screws

C. 7" (17.8 cm) round vent mounting plate

D. Round vent knockout

E. Rectangular vent knockout

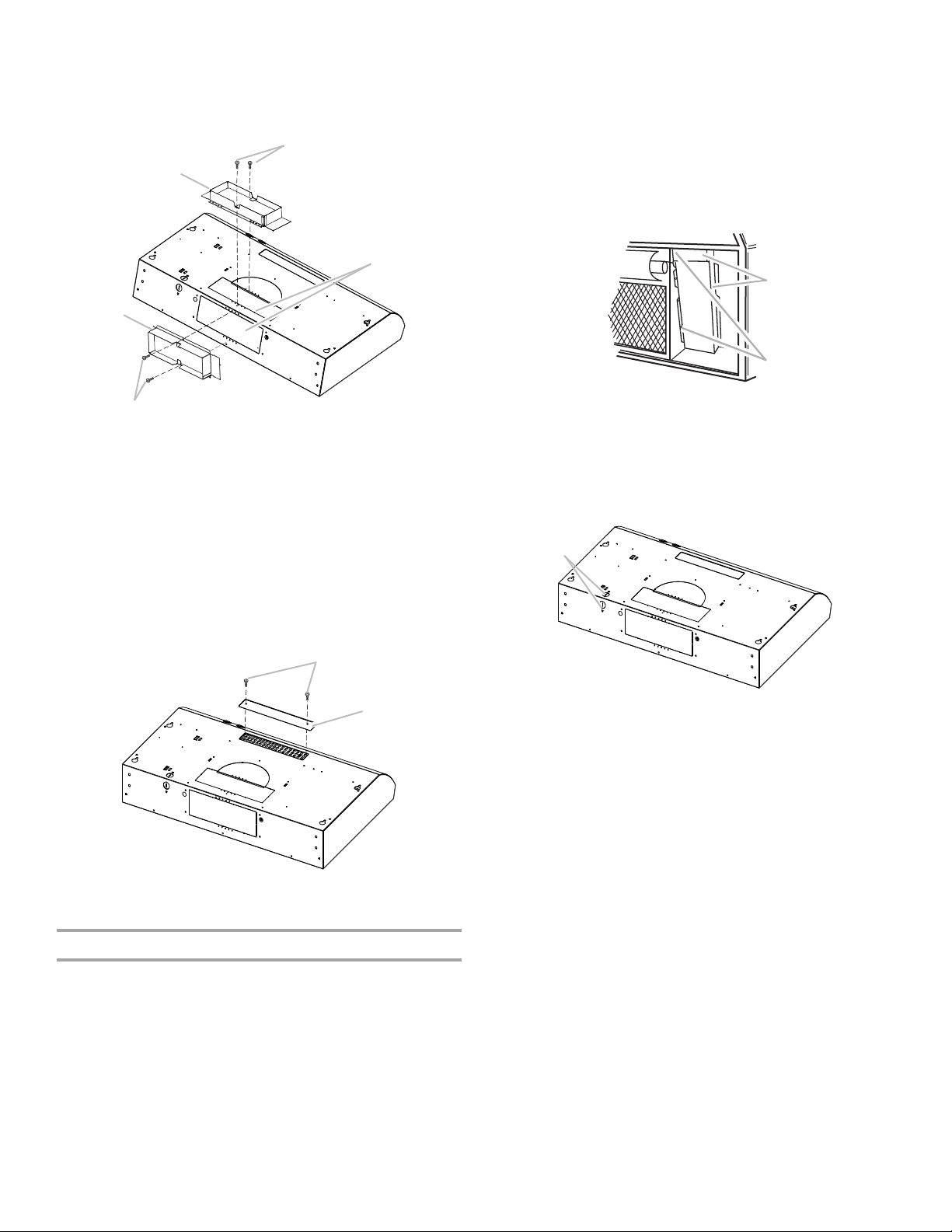

A. Vertical connector

B. 3.5 x 9.5 mm screws

C. Vent knockouts

D. Horizontal connector

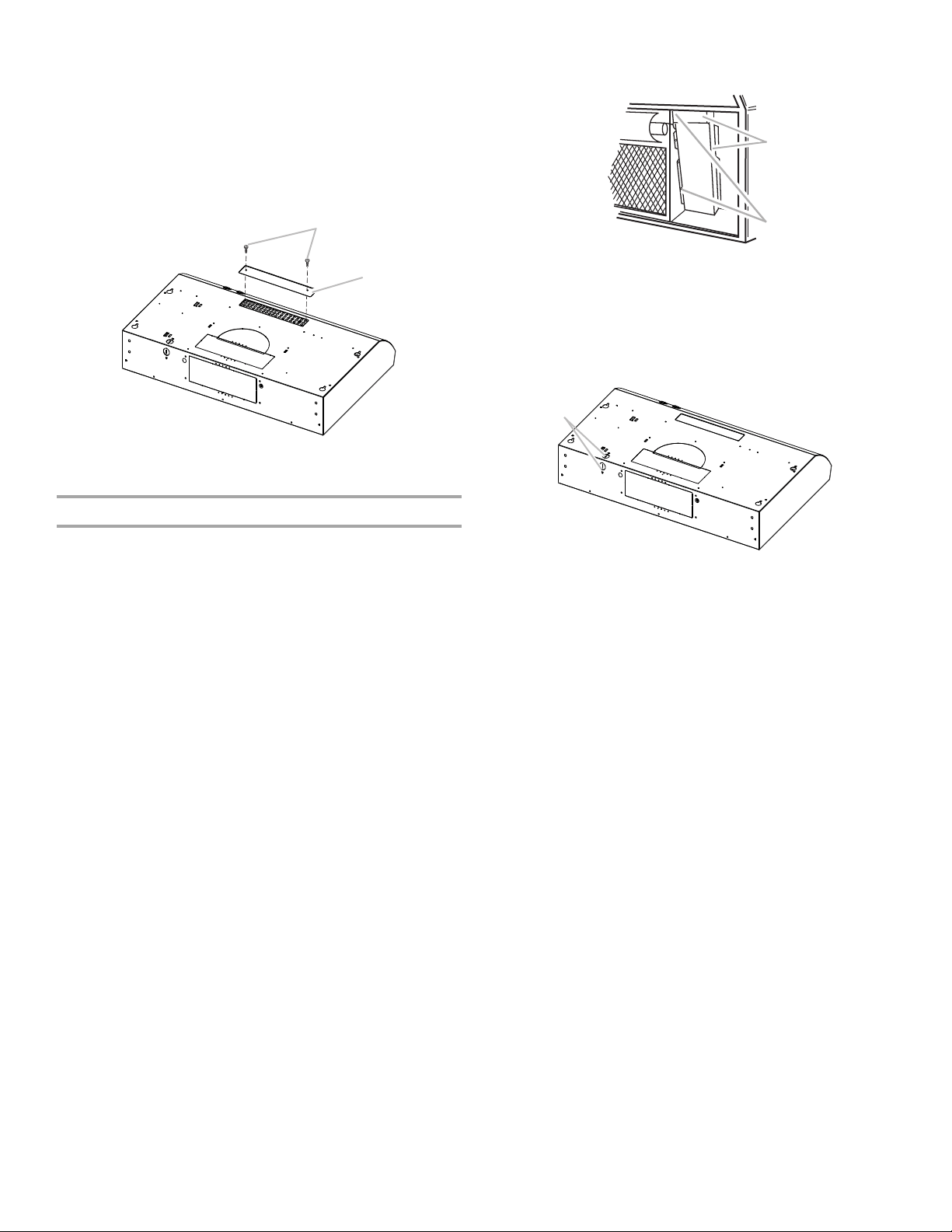

A. Screws

B. Recirculation cover plate

Power Supply Cable Installation

1. For direct wire installations, run the home power supply cable

according to the National Electric Code or CSA standards

and local codes and ordinances. There must be enough

wiring from the fused disconnect (or circuit breaker) box to

make the connection in the hood electrical terminal box.

For optional power supply cord kit (see “Accessories”

section), follow the instructions in the “Make Electrical

Connections” section.

NOTES:

■ Use only with range hood cord connection kits that have

been investigated and found acceptable for use with this

model range hood.

■ Do not reconnect power until the installation is complete.

2. Remove the screws from the terminal box covers. Remove

terminal box covers and set aside.

3. Remove the power supply knockout from the top or rear of

the vent hood (depending on the incoming location of your

home power supply cable) and install a UL listed or CSA

approved ¹⁄₂" strain relief.

4. Using 2 or more people, lift the hood into final position. Feed

enough electrical wire through the ½" UL listed or CSA

approved strain relief to make connections in the terminal

box. Tighten the strain relief screws.

5. Position the range hood so that the large end of the keyhole

slots are over the mounting screws. Then push the hood

toward the wall so that the screws are in the neck of the slots.

Tighten the mounting screws, making sure the screws are in

the narrow neck of slots.

6. Connect ventwork to hood. Seal joints with vent clamps or

duct tape to make secure and airtight.

7. Check that back draft dampers work properly.

Make Electrical Connection

1. Disconnect power.

2. Use UL listed wire connectors and connect white wires (A)

together.

3. Use UL listed wire connectors and connect black wires (B)

together.

4. Connect green (or bare) ground wire from power supply to

green ground screw in terminal box and securely tighten.

5. Install terminal box cover.

6. Reconnect power.

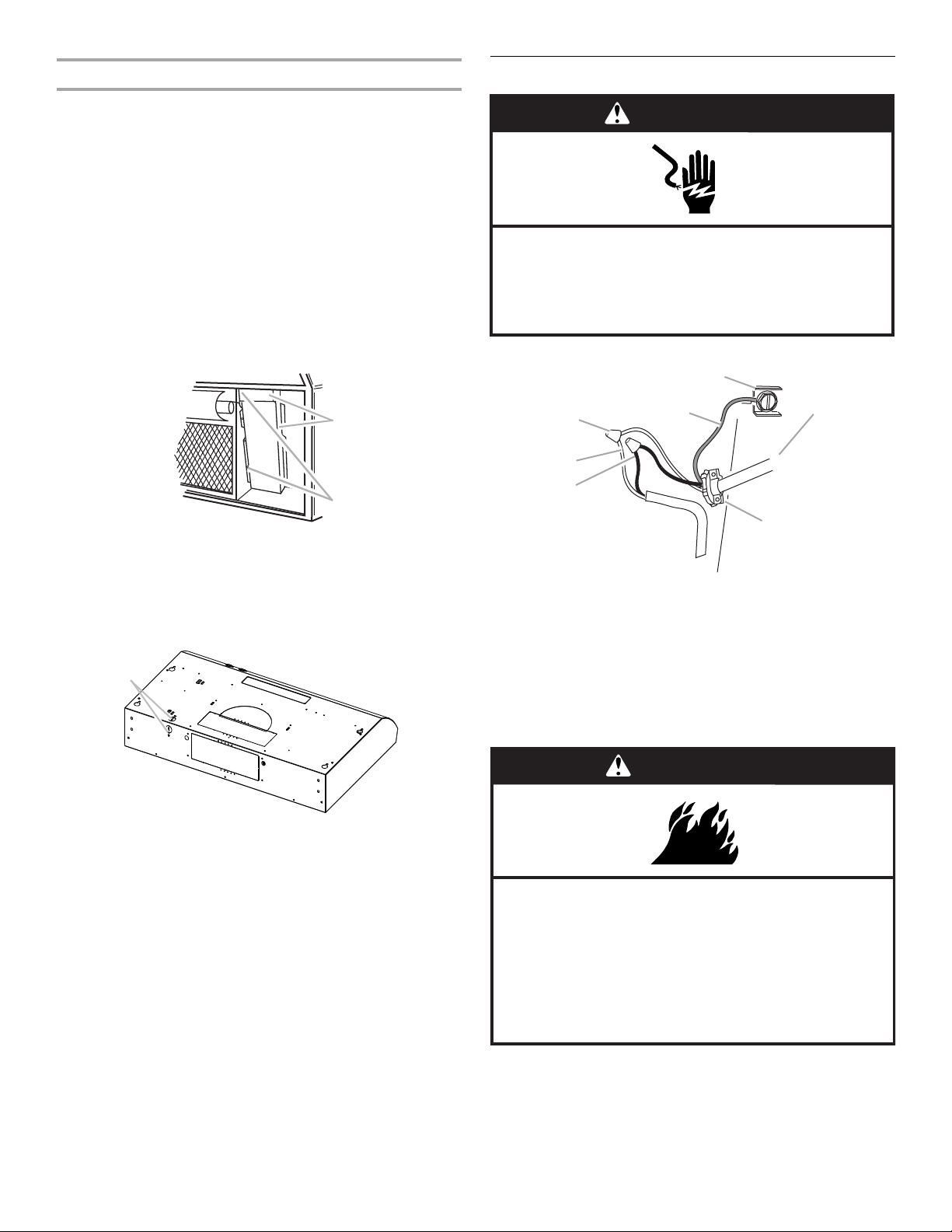

A. Terminal box covers

B. Screw (3)

A. Power supply knockout

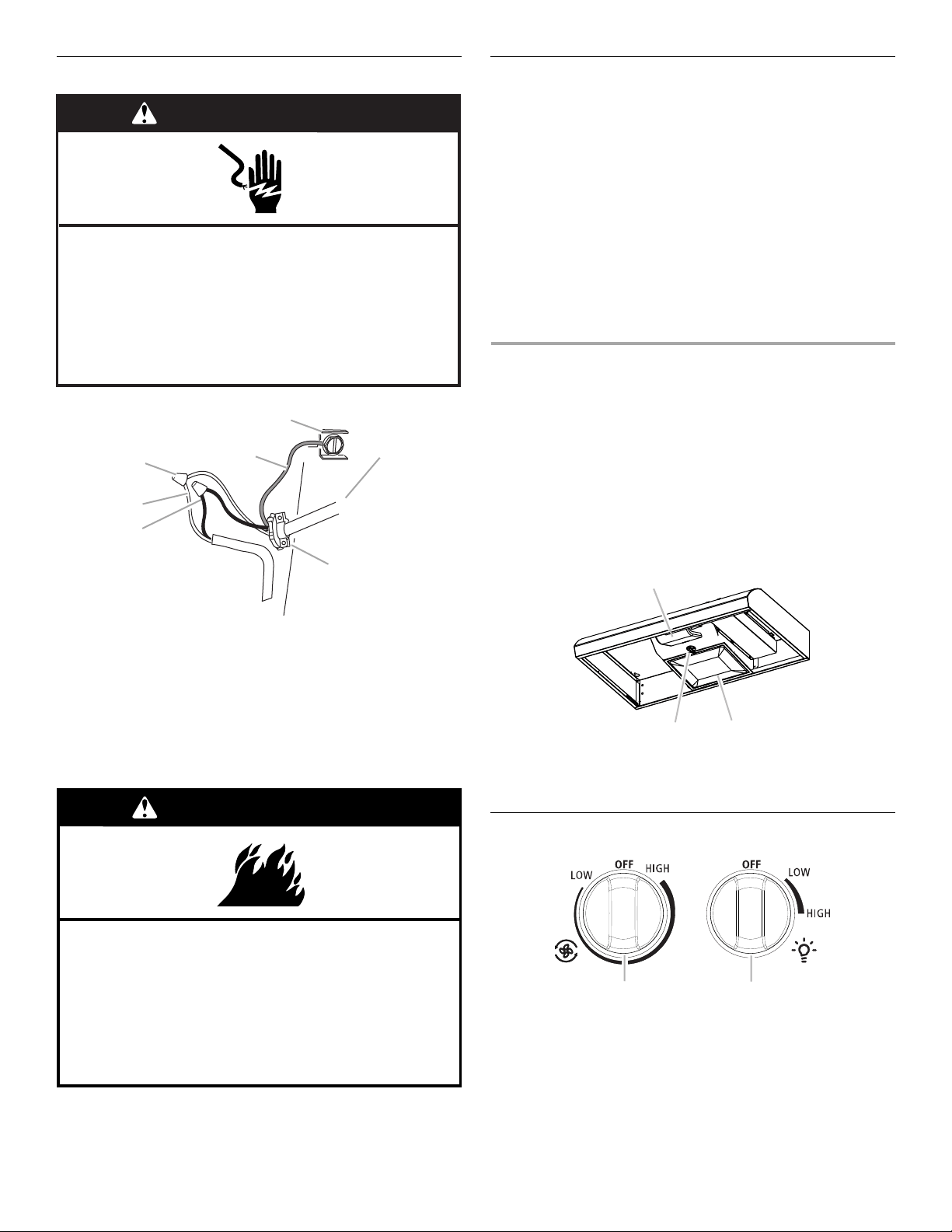

A. White wires

B. Black wires

C. UL listed wire connector

D. Green (or bare) ground wire

E. Home power supply cable or

power cord accessory kit

F. UL listed or CSA approved

½" strain relief

G. Green ground screw

WARNING

Electrical Shock Hazard

Disconnect power before servicing.

Replace all parts and panels before operating.

Failure to do so can result in death or electrical shock.

WARNING

Fire Hazard

Electrically ground the blower.

Use copper wire.

Connect ground wire to green ground screw in

terminal box.

Failure to do so can result in death, fire, or

electrical shock.

Complete Installation

1. Install the 75W (max.) light bulb. See “Replacing the Light

Bulb” in the “Range Hood Care” section.

2. Replace grease filter if removed. See the “Range Hood Care”

section.

3. Check the operation of the range hood fan and light. See

“Range Hood Use” section.

If range hood does not operate, check to see whether a

circuit breaker has tripped or a household fuse has blown.

Disconnect power and check wiring connections.

NOTE: To get the most efficient use from your new range hood,

read the “Range Hood Use” section.

RANGE HOOD USE

The range hood is designed to remove smoke, cooking vapors

and odors from the cooktop area. For best results, start the hood

before cooking and allow it to operate several minutes after the

cooking is complete to clear all smoke and odors from the

kitchen.

The hood controls are located on the front panel of the range

hood.

Range Hood Controls

Operating the light

Turn the light switch to the right 1 position for Low (night light).

Turn the light switch to the right 2 positions for High.

Operating the fan

The fan is variable speed. Rotate the fan switch to the right to

turn the fan to the ON position. Continue to rotate the switch to

the desired fan speed.

To turn the fan OFF, rotate the fan speed switch to the left to the

OFF position.

RANGE HOOD CARE

Cleaning

IMPORTANT: Clean the hood and grease filters frequently

according to the following instructions. Replace grease filter

before operating hood.

Exterior Surfaces:

IMPORTANT: Do not use soap-filled scouring pads, abrasive

cleaners, Cooktop Polishing Creme, steel wool, gritty washcloths

or paper towels.

To avoid damage to the stainless steel, do not use cleaners that

contain chlorine.

Cleaning Method:

■ Rub in direction of grain to avoid scratching or damaging the

surface.

■ For stainless steel models, Stainless Steel Cleaner and Polish

Part Number 31462A (not included): See “Assistance or

Service” section to order.

■ Liquid detergent or all-purpose cleaner:

Rinse with clean water and dry with soft, lint-free cloth.

■ Glass cleaner to remove fingerprints.

Metal Grease Filter

For vented installations:

1. Remove screw from the grease filter retainer.

2. Turn the grease filter retainer to release filter.

3. Wash metal filters as needed in dishwasher or hot detergent

solution.

4. Reinstall the filter by placing the back edge in the channel at

rear of hood. Push filter into place, turn the filter retainer to

secure filter to range hood.

5. Replace screw in the grease filter retainer.

For non-vented (recirculating) installations:

The charcoal filter is not washable. It should last up to 6 months

with normal use.

1. Replace metal grease filter with a charcoal filter. For

information on ordering, see the “Accessories” section.

To replace filter:

1. Remove screw from the grease filter retainer.

2. Turn the grease filter retainer to release filter.

3. Reinstall the filter by placing the back edge in the channel at

rear of hood. Push filter into place, turn the filter retainer to

secure filter to range hood.

4. Replace screw in the grease filter retainer.

A. Light housing and cover

B. Grease filter retainer

C. Grease filter

A. Fan speed switch

B. On/Off light switch

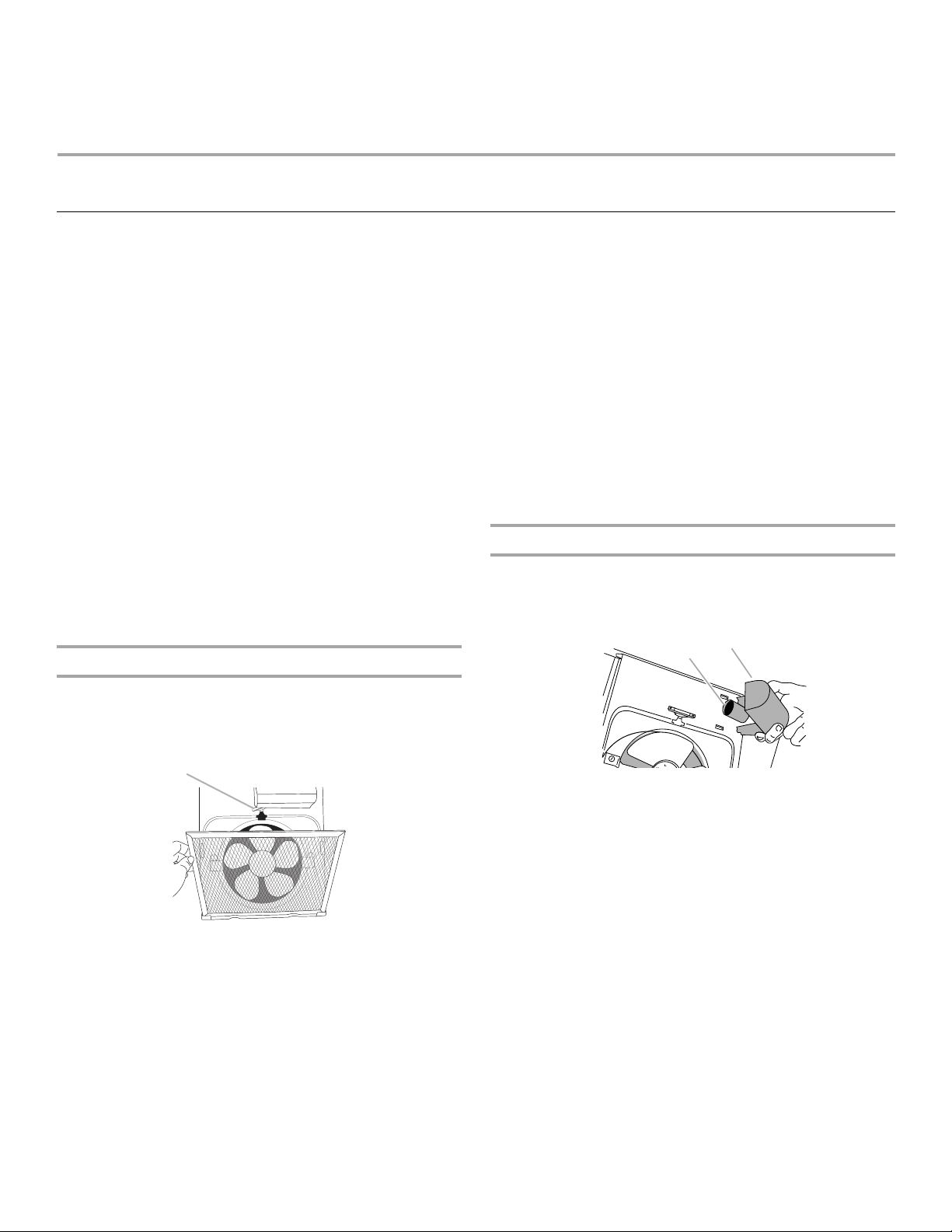

A. Filter retainer

Replacing the Light Bulb

Turn off the range hood and allow the light bulb to cool.

1. Disconnect power.

2. Squeeze the plastic lens cover and remove it from the hood.

3. Screw light bulb into socket.

4. Replace lens cover by squeezing cover and inserting tabs

into slots.

5. Reconnect power.

If new light does not operate, make sure the lamp is inserted

correctly before calling service.

WIRING DIAGRAM

A. Light bulb socket

B. Lens cover

C25

SE114A

1.2 ±10% A

73 ±10% Watts

17.1 ±10% Ohms

13.6 ±10% Ohms

Motor Characteristics

Power Supply

120 VAC

Frequency

60 Hz

Amperage

Wattage Rating

Motor Resistance

White - Red

White - Black

Lamp Switch

Off - Low - High

Motor Switch

Off - On

Lamp Switch

Operation

1 - 3

Low

1 - 2 Off

1 - L

High

Ground

Screw

GND

Speed 2

Common

Speed 1

NOTE: Speed 1

not used

Rectifier

Diode

ASSISTANCE OR SERVICE

Before calling for assistance or service, please check to see

whether a circuit breaker has tripped or a household fuse has

blown. It may save you the cost of a service call. If you still need

help, follow the instructions below.

When calling, please know the purchase date and the complete

model and serial number of your appliance. This information will

help us to better respond to your request.

If you need replacement parts

If you need to order replacement parts, we recommend that you

use only factory specified

parts. Factory specified parts will fit

right and work right because they are made with the same

precision used to build every new IKEA

appliance.

To locate factory specified parts in your area, call us or your

nearest designated service center.

In the U.S.A.

Call the Whirlpool Customer eXperience Center toll free:

1-866-664-2449.

Our consultants provide assistance with:

■ Features and specifications on our full line of appliances.

■ Installation information.

■ Use and maintenance procedures.

■ Accessory and repair parts sales.

■ Specialized customer assistance (Spanish speaking, hearing

impaired, limited vision, etc.).

■ Referrals to local dealers, repair parts distributors, and

service companies. Whirlpool designated service technicians

are trained to fulfill the product warranty and provide after-

warranty service, anywhere in the United States.

To locate the Whirlpool designated service company in your

area, you can also look in your telephone directory Yellow

Pages.

For further assistance

If you need further assistance, you can write to Whirlpool

Corporation with any questions or concerns at:

IKEA Brand Home Appliances

Customer eXperience Center

553 Benson Road

Benton Harbor, MI 49022-2692

Please include a daytime phone number in your correspondence.

In Canada

Call the Whirlpool Canada LP Customer eXperience Centre toll

free: 1-866-664-2449.

Our consultants provide assistance with:

■ Features and specifications on our full line of appliances.

■ Use and maintenance procedures.

■ Accessory and repair parts sales.

■ Referrals to local dealers, repair parts distributors, and

service companies. Whirlpool Canada LP designated service

technicians are trained to fulfill the product warranty and

provide after-warranty service, anywhere in Canada.

For further assistance

If you need further assistance, you can write to Whirlpool

Canada LP with any questions or concerns at:

Customer eXperience Centre

Whirlpool Canada LP

200 – 6750 Century Ave.

Mississauga, Ontario L5N 0B7

Please include a daytime phone number in your correspondence.

Accessories

Stainless Steel Cleaner and Polish

Order Part Number 31462A

Charcoal Filter Kit

Order Part Number W10355450

Power Cord Kit

Order Part Number W10355452

7" (17.8 cm) Round Damper

Order Part Number W10355451

30" (76.2 cm) Extension Panel

Order from IKEA

Part Number 302-822-39

IKEA MAJOR APPLIANCE WARRANTY

How long is the IKEA limited warranty valid?

This limited warranty is valid for five years from the date of purchase, when this major appliance is operated and maintained according

to instructions attached to or furnished with the product, unless the appliance is named LAGAN in which case this limited warranty is

valid for one year from the date of purchase. This limited warranty is valid only in the United States or Canada and applies only when the

major appliance is used in the country in which it was purchased. Proof of original purchase date is required to obtain service under this

limited warranty.

Which appliances are not covered by the IKEA five (5) year limited warranty?

For major appliances named “LAGAN,” this limited warranty is valid for one year from the date of purchase.

Who will execute the service?

This limited warranty is provided by Whirlpool Corporation or Whirlpool Canada LP (hereafter “Whirlpool”). Service must be provided by

a Whirlpool designated service company.

What does this limited warranty cover?

The limited warranty will pay for factory specified parts and repair labor to correct defects in materials or workmanship that existed

when the major appliance was purchased. The exceptions are specified under the headline “What is not covered under this limited

warranty?”.

What will be done to correct the problem?

The designated service company will examine the product and decide, at its sole discretion, if it is covered under this limited warranty.

If considered covered, the designated service company will then repair the defect. Your sole and exclusive remedy under this limited

warranty shall be product repair as provided herein.

What is not covered under this limited warranty?

■ Service calls to correct the installation of your major appliance, to instruct you on how to use your major appliance, to replace or

repair house fuses, or to correct house wiring or plumbing.

■ Service calls to repair or replace appliance light bulbs, air filters or water filters. Consumable parts are excluded from warranty

coverage.

■ Replacement parts or repair labor if this major appliance is used for other than normal, single-family household use or when it is used

in a manner that is inconsistent to published user or operator instructions and/or installation instructions.

■ Damage resulting from accident, alteration, misuse, abuse, fire, flood, acts of God, improper installation, installation not in

accordance with electrical or plumbing codes, or use of consumables or cleaning products not approved for use.

■ Cosmetic damage, including scratches, dents, chips or other damage to the finish of your major appliance, unless such damage

results from defects in materials or workmanship and is reported within 30 days from the date of purchase.

■ Any food loss or medicine loss due to refrigerator or freezer product failures.

■ Pick up and delivery. This major appliance is intended to be repaired in your home.

■ Repairs to parts or systems resulting from unauthorized modifications made to the appliance.

■ Expenses for travel and transportation for product service if your major appliance is located in a remote area where service by an

authorized servicer is not available.

■ The removal and reinstallation of your major appliance if it is installed in an inaccessible location or is not installed in accordance with

published installation instructions.

■ Replacement parts or repair labor on major appliances with original model/serial numbers that have been removed, altered or cannot

be easily determined.

The cost of repair or replacement under these excluded circumstances shall be borne by the customer.

Disclaimer of Implied Warranties

IMPLIED WARRANTIES, INCLUDING ANY IMPLIED WARRANTY OF MERCHANTABILITY OR IMPLIED WARRANTY OF FITNESS FOR

A PARTICULAR PURPOSE, ARE LIMITED TO FIVE YEARS (ONE YEAR FOR MAJOR APPLIANCES NAMED “LAGAN”) OR THE

SHORTEST PERIOD ALLOWED BY LAW. Some states and provinces do not allow limitations on the duration of implied warranties of

merchantability or fitness, so this limitation may not apply to you. This warranty gives you specific legal rights, and you also may have

other rights that vary from state to state or province to province.

Limitation of Remedies; Exclusion of Incidental and Consequential Damages

YOUR SOLE AND EXCLUSIVE REMEDY UNDER THIS LIMITED WARRANTY SHALL BE PRODUCT REPAIR AS PROVIDED HEREIN.

WHIRLPOOL SHALL NOT BE LIABLE FOR INCIDENTAL OR CONSEQUENTIAL DAMAGES. Some states and provinces do not allow

the exclusion or limitation of incidental or consequential damages, so these limitations and exclusions may not apply to you. This

warranty gives you specific legal rights, and you also may have other rights that vary from state to state or province to province.

How to reach us if you need our service

If outside the 50 United States and Canada, contact your authorized IKEA retailer to determine if another warranty applies.

If you need service, please read the Installation Instructions and/or the “Troubleshooting” section of the Use & Care Guide before

contacting us. If you need additional help, do not hesitate to contact us in the U.S.A. and Canada at 1-866-664-2449.

2/09

Keep this book and your sales slip together for future

reference. You must provide proof of purchase or installation

date for in-warranty service.

Write down the following information about your major appliance

to better help you obtain assistance or service if you ever need it.

You will need to know your complete model number and serial

number. You can find this information on the model and serial

number label located on the product.

Dealer name____________________________________________________

Address________________________________________________________

Phone number__________________________________________________

Model number __________________________________________________

Serial number __________________________________________________

Purchase date __________________________________________________

SEGURIDAD DE LA CAMPANA PARA COCINA

Si no sigue las instrucciones de inmediato, usted puede

morir o sufrir una lesión grave.

Si no sigue las instrucciones, usted puede morir o sufrir

una lesión grave.

Todos los mensajes de seguridad le dirán el peligro potencial, le dirán cómo reducir las posibilidades de sufrir una lesión y lo que

puede suceder si no se siguen las instrucciones.

Su seguridad y la seguridad de los demás es muy importante.

Hemos incluido muchos mensajes importantes de seguridad en este manual y en su electrodoméstico. Lea y obedezca siempre

todos los mensajes de seguridad.

ADVERTENCIA

PELIGRO

Este es el símbolo de advertencia de seguridad.

Este símbolo le llama la atención sobre peligros potenciales que pueden ocasionar la muerte o una lesión a

usted y a los demás.

Todos los mensajes de seguridad irán a continuación del símbolo de advertencia de seguridad y de la palabra

“PELIGRO” o “ADVERTENCIA”. Estas palabras significan:

Advertencias de la Proposición 65 del estado de California:

ADVERTENCIA: Este producto contiene una o más sustancias químicas identificadas por el estado de California como

causantes de cáncer.

ADVERTENCIA: Este producto contiene una o más sustancias químicas identificadas por el estado de California como

causantes de defectos congénitos o algún otro tipo de daños en la función reproductora.

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

LEA Y GUARDE ESTAS INSTRUCCIONES

ADVERTENCIA: PARA REDUCIR EL RIESGO DE

INCENDIOS, CHOQUE ELÉCTRICO O LESIONES A

PERSONAS, OBSERVE LO SIGUIENTE:

■ Use esta unidad sólo de la manera para la que fue

diseñada por el fabricante. Si tiene preguntas, póngase en

contacto con el fabricante.

■ Antes de dar servicio o limpiar esta unidad, apague el

suministro de energía en el panel de servicio, y bloquee los

medios de desconexión del servicio para evitar que se

encienda accidentalmente el suministro de energía.

Cuando el medio de desconexión del servicio no se pueda

bloquear, sujete de manera segura u

n dispositivo de

advertencia prominente, como podría ser una etiqueta, al

panel de servicio.

■ El trabajo de instalación y cableado se debe llevar a cabo

por una persona(s) calificada(s), en conformidad con todos

los códigos y estándares aplicables, incluyendo

construcciones clasificadas como resistentes al fuego.

■ No opere ningún ventilador que tenga un cable o enchufe

dañado. Deshágase del ventilador o devuélvalo a un lugar

de servicio autorizado para que sea examinado y/o

reparado.

■ Es necesario que haya suficiente aire para la adecuada

combustión y ventilación de gases a través del conducto (la

chimenea) del equipo que consume combustible, para

evitar que ocurra contratiro. Siga la guía y los estándares

de seguridad del fabric

ante del equipo de calefacción,

como serían aquéllos publicados por National Fire

Protection Association (NFPA) (Asociación nacional de

protección contra incendios), American Society for Heating,

Refrigeration and Air Conditioning Engineers (ASHRAE)

(Sociedad estadounidense para ingenieros de calefacción,

refrigeración y acondicionamiento de aire) y las autoridades

de código

s locales.

■ Cuando corte o taladre en una pared o techo, no dañe el

cableado eléctrico ni otros servicios públicos ocultos.

■ Los ventiladores con conductos siempre deben dar salida al

aire hacia el exterior.

CUIDADO: Para usarse solamente en ventilación

común. No lo utilice para ventilar materiales y vapores

peligrosos o explosivos.

CUIDADO: Para reducir el riesgo de incendio y para

ventilar el aire adecuadamente, asegúrese de dirigir el

conducto de ventilación hacia el exterior - no ventile el aire

de salida a espacios dentro de paredes o techos, áticos,

espacios angostos o garajes.

ADVERTENCIA: PARA REDUCIR EL RIESGO DE

INCENDIO, SÓLO USE CONDUCTOS METÁLICOS.

ADVERTENCIA: PARA REDUCIR EL RIESGO DE

INCENDIO PROVOCADO POR GRASA EN LA SUPERFICIE

DE LA ESTUFA:

■ Nunca deje las unidades de superficie sin vigilancia cuando

estén en ajustes altos. Los derrames por hervor causan

salpicaduras grasosas y humeantes, las cuales pueden

encenderse. Caliente los aceites lentamente y con ajustes

bajos o medios.

■ Siempre ENCIENDA la campana cuando cocine con calor

alto o cuando flamee alimentos (por ejemplo, crepes

Suzette, cerezas Jubileo y flameado de carne de res con

pimienta).

■ Limpie los ventiladores con frecuencia. No permita que se

acumule la grasa en el ventilador o en el filtro.

■ Use cacerolas del tamaño adecuado. Siempre use

utensilios de cocción que sean los adecuados para el

tamaño del elemento de la superficie.

ADVERTENCIA: PARA REDUCIR EL RIESGO DE

LESIONES A PERSONAS SI SE PRENDE FUEGO EN LA

SUPERFICIE DE LA ESTUFA OCASIONADO POR GRASA,

OBSERVE LO SIGUIENTE:

■ EXTINGA LAS LLAMAS con una tapa que encaje muy

bien, una bandeja para galletas o una bandeja metálica, y

luego apague el quemador. TENGA CUIDADO PARA

EVITAR QUEMADURAS. Si las llamas no se extinguen de

inmediato, EVACUE Y LLAME AL DEPARTAMENTO DE

BOMBEROS.

■ NUNCA AGARRE UNA CACEROLA QUE ESTÉ

ARDIENDO - podría quemarse.

■ NO UTILICE AGUA ni artículos de limpieza con agua,

incluyendo paños para vajilla o toallas mojadas - podría

ocurrir una explosión de vapor violenta.

■ SÓLO use un extinguidor si:

– Sabe a ciencia cierta que tiene un extinguidor de clase

ABC y ya sabe cómo utilizarlo.

– El incendio es pequeño y se encuentra contenido en el

lugar en donde se inició.

– Ha llamado al departamento de bomberos.

– Puede apagar el fuego con su espalda mirando hacia

una

salida.

Basado en “Consejos de seguridad para fuegos de cocina”,

publicado por la NFPA (Asociación nacional de protección

contra incendios).

■ ADVERTENCIA: A fin de reducir el riesgo de incendio

o de choque eléctrico, no use este ventilador con ningún

dispositivo semiconductor para el control de la velocidad.

REQUISITOS DE INSTALACIÓN

Herramientas y piezas

Reúna todas las herramientas y piezas necesarias antes de

comenzar la instalación. Lea y siga las instrucciones provistas

con cualquiera de las herramientas enlistadas aquí.

Herramientas necesarias

■ Tal adro

■ Broca de 1¹⁄₄" (3,0 cm)

■ Broca de ¹⁄₈" (3,0 mm) para los orificios piloto

■ Lápiz

■ Pelacables o cuchillo de uso general

■ Cinta de medir o regla

■ Pistola para calafateo y masilla para calafateo a prueba de

agua

■ Destornillador de hoja plana

■ Destornillador Phillips

■ Sierra de vaivén o sierra caladora

■ Tijeras de hojalatero

■ Compás o plantilla de círculo de 8" (20,3 cm)

Piezas suministradas

Saque las piezas del paquete. Verifique que estén todas las

piezas.

■ 2 tornillos de 3,5 x 9,5 mm

■ Compuerta para ducto de escape rectangular de 3¹⁄₄" x 10"

(8,3 x 25,4 cm)

■ Placa de montaje para ducto de escape redondo de

7" (17,8 cm)

■ Adaptador Torx

®†

T10

■ 4 tornillos de montaje de 4,5 x 13 mm

Piezas necesarias

■ 1 foco de 75 W como máximo y 120 V

■ Cubierta para pared o techo con compuerta que coincida

con el sistema de ventilación

■ 3 conectores para hilos que estén en la lista de UL

■ Abrazaderas para ducto/cinta para ducto, según se necesite

Para armarios con profundidad de 15" (38,1 cm) SEKTION de

IKEA

■ Panel de extensión de 30" (76,2 cm) (Número de pieza IKEA

302-822-39, consulte la sección “Ayuda o servicio técnico”

para hacer un pedido)

■ 3 tornillos de montaje y herrajes de montaje (se compran por

separado). Asegúrese de comprar tornillos y herrajes

apropiados para usarse con el tipo de pared.

Para armarios con bases empotradas:

■ Dos tiras de relleno de 2" (5,1 cm) de ancho. La longitud y el

espesor están determinados por las dimensiones del hueco.

■ Cuatro tornillos de cabeza plana para madera o tornillos para

metales con arandelas y tuercas (para sujetar las tiras de

relleno).

Para las instalaciones con ducto de escape redondo de 7"

(17,8 cm):

■ Sistema de ventilación redondo de metal de 7" (17,8 cm)

Para las instalaciones con ducto de escape rectangular de

3¹⁄₄" x 10" (8,3 x 25,4 cm):

■ Sistema de ventilación rectangular de metal de 3¹⁄₄" x 10"

(8,3 x 25,4 cm)

Para las instalaciones sin ducto de escape (con

recirculación):

■ Juego de filtro de carbón. Para obtener información sobre

cómo hacer un pedido, vea la sección “Accesorios”.

Requisitos de ubicación

IMPORTANTE: Observe todos los códigos y ordenanzas

aplicables.

■ Es la responsabilidad del instalador cumplir con los espacios

de instalación especificados en la placa con la clasificación

de modelo/serie. La placa con la clasificación de modelo/

serie está ubicada dentro de la campana para cocina, sobre

la pared izquierda.

■ La ubicación de la campana para cocina deberá estar lejos

de zonas con corrientes fuertes de aire, tales como ventanas,

puertas u orificios de calefacción fuertes.

■ Deben usarse las dimensiones de la abertura del armario que

se muestran. Las dimensiones proporcionadas proveen los

espacios mínimos. Consulte las instrucciones de instalación

del fabricante de la superficie de cocción/estufa antes de

hacer ningún corte.

■ Se requiere un enchufe eléctrico con conexión a tierra. Vea la

sección “Requisitos eléctricos”.

■ Se deben sellar todas las aberturas en el techo y la pared en

donde se va a instalar la campana para cocina.

■ Estas campanas para cocina se han fijado de fábrica para

instalaciones con ventilación. Los modelos que pueden ser

instalados sin ventilación (con recirculación) necesitan filtros

de carbón. Consulte la sección “Accesorios” para pedir el

juego del filtro de carbón.

Para la instalación en casas rodantes

La instalación de esta campana para cocina debe ajustarse a los

Manufactured Home Construction Safety Standards (Estándares

de seguridad y construcción de casas fabricadas), Título 24 CFR,

Parte 328 (anteriormente conocido como Federal Standard for

Mobile Home Construction and Safety [Estándar federal para la

seguridad y construcción de casas rodantes], Título 24, HUD

Parte 280), o cuando dicho estándar no sea aplicable, el

Manufactured Home Installation (Estándar para instalación en

casas fabricadas) de 1982 (Manufactured Home Sites,

Communities and Setups [Obras, comunidades y proyectos de

casas fabricadas]), ANSI A225.1/NFPA 501A, o la última edición

o con los códigos locales.

†®TORX es una marca registrada de Acument Intellectual Properties, LLC.

Medidas del producto

Espacios libres para la instalación

Requisitos de ventilación

■ El sistema de ventilación debe terminar en el exterior,

excepto para las instalaciones sin ducto de escape (con

recirculación).

■ No dirija la salida del sistema de ventilación hacia el desván u

otra área cerrada.

■ No utilice una cubierta de pared de tipo para lavandería de 4"

(10,2 cm).

■ Use un ducto de escape de metal redondo de 7" (17,8 cm) o

un ducto de escape de metal rectangular de 3¹⁄₄" x 10"

(8,3 x 25,4 cm), según los requisitos para su instalación. Se

recomienda un ducto de escape de metal rígido. No se

recomienda ducto de escape de plástico u hoja metálica.

■ El largo del sistema de ventilación y el número de codos se

deben mantener al mínimo para proveer un funcionamiento

eficaz.

Para obtener el funcionamiento más eficaz y silencioso:

■ No use más de 3 codos de 90°.

■ Asegúrese de que haya un mínimo de 24" (61 cm) de ducto

de escape recto entre los codos, si se utiliza más de 1 codo.

■ No instale 2 codos lado a lado.

■ Use abrazaderas o cinta para ductos para sellar todas las

juntas en el sistema de ventilación.

■ El sistema de ventilación debe tener una compuerta. Si la

cubierta del techo o la pared tiene una compuerta, no use la

compuerta provista con la campana para cocina.

■ Utilice masilla de calafateo para sellar la abertura exterior de

la pared o el techo alrededor de la cubierta.

Instalaciones en climas fríos

Como parte del sistema de ventilación, se deberá instalar una

compuerta de contratiro adicional para minimizar el flujo de aire

frío hacia atrás, y un dispositivo de interrupción térmico para

minimizar la conducción de las temperaturas exteriores. La

compuerta deberá estar en el lado del aire frío del dispositivo de

interrupción térmico.

El dispositivo de interrupción deberá estar lo más cerca posible

del lugar donde el sistema de ventilación entra a la parte con

calefacción de la casa.

Aire de complemento

Los códigos locales de construcción podrían requerir el uso de

sistemas de aire de complemento, en el caso de que se usen

sistemas de ventilación con un movimiento de aire mayor a los

CFM (pies cúbicos por minuto) especificados. Los pies cúbicos

por minuto especificados varían entre localidades. Consulte a su

profesional de Calefacción, Ventilación y Acondicionamiento de

Aire (HVAC) para obtener información sobre los requisitos

particulares en su zona.

Métodos de ventilación

El sistema de ventilación puede terminar a través del techo o la

pared. Use un ducto de escape rectangular de 3¹⁄₄" x 10"

(8,3 x 25,4 cm) con una longitud máxima de 35 pies (10,7 m) o un

ducto de escape redondo de 7" (17,8 cm) o más grande, con una

longitud máxima de 50 pies (15,2 m) para el sistema de

ventilación.

A. 18" (45,7 cm) de espacio mínimo del armario superior al mostrador

B. 24" (61,0 cm) de espacio mínimo desde la parte inferior de la

campana para cocina hasta la superficie de cocción

C. 30" (76,2 cm) de ancho mínimo de la abertura del armario

D. 12" (30,5 cm) mínimo de profundidad del armario

E. Altura del armario base de 36" (91,4 cm)

(2,5 cm)

4¹⁵⁄₁₆"

(12,5 cm)

6⁹⁄₁₆" (16,7 cm)

29¹⁵⁄₁₆" (76,0 cm)

18⁵⁄₈"

(47,3 cm)

1¹⁄₂"

(3,8 cm)

(22,9 cm)

(5,1 cm)

⁷⁄₈"

(2,2 cm)

NOTA: No se recomienda el uso de ducto de escape flexible. El

ducto de escape flexible crea contrapresión y turbulencia de aire,

lo cual reduce el desempeño en gran medida.

Cómo calcular el largo del sistema de ventilación

Para calcular el largo del sistema que necesita, sume los pies

(metros) equivalentes para cada porción de ducto de escape que

se utilice en el sistema.

Sistema de ventilación redondo de 7" (17,8 cm)

Ejemplo de sistema de ventilación

Sistema de ventilación de 3¹⁄₄" x 10" (8,3 cm x 25,4 cm)

Ejemplo de sistema de ventilación

Ventilación a través del techo Ventilación a través de la

pared

A. Ducto redondo de

7" (17,8 cm) a través del techo (se

compra por separado). Ducto de

escape rectangular de 3

¹⁄₄

" x 10"

(8,3 x 25,4 cm) a través del techo

(se compra por separado).

B. Cubierta para techo con

compuerta (se compra por

separado)

C. 24" (61,0 cm) como mínimo por

encima de la superficie de

cocción.

A. Ducto redondo de 7" (17,8 cm)

hacia fuera por la parte superior y a

través de la pared (se compra por

separado). Ducto de escape

rectangular de 3

¹⁄₄

" x 10"

(8,3 x 25,4 cm) a través de la pared

o de la parte superior (se compra

por separado).

B. Cubierta para pared con

compuerta (se compra por

separado)

C. 24" (61,0 cm) como mínimo por

encima de la superficie de cocción.

Porción de ducto de

escape

Redondo

Codo de 45° 2,5 pies

(0,8 m)

Codo de 90° 5,0 pies

(1,5 m)

Cubierta para pared de

7" (17,8 cm)

0,0 pies

(0,0 m)

3¹⁄₄" x 10" (8,3 cm x 25,4 cm)

a 7" (17,8 cm)

4,5 pies

(1,4 m)

Codo de 90° de 3¹⁄₄" x 10"

(8,3 cm x 25,4 cm)

a 7" (17,8 cm)

5,0 pies

(1,5 m)

Longitud máxima recomendada = 50 pies (15,2 m)

1 codo de 90° = 5,0 pies (1,5 m)

1 cubierta para pared = 0,0 pies (0,0 m)

Porción recta de 8 pies (2,4 m) = 8,0 pies (2,4 m)

Largo del sistema de ventilación de

7" (17,8 cm)

= 13,0 pies (3,9 m)

Porción de ducto de

escape

Codo de 90° de 3¹⁄₄" x 10"

(8,3 cm x 25,4 cm)

5,0 pies

(1,5 m)

Codo plano de 3¹⁄₄" x 10"

(8,3 cm x 25,4 cm) 12,0 pies

(3,7 m)

Cubierta para pared de

3¹⁄₄" x 10" (8,3 cm x 25,4 cm)

0,0 pies

(0,0 m)

Longitud máxima recomendada = 35 pies (10,7 m)

1 codo de 90° = 5,0 pies (1,5 m)

Porción recta de 8 pies (2,4 m) = 8,0 pies (2,4 m)

1 cubierta para pared = 0,0 pies (0,0 m)

Longitud del sistema de 3¹⁄₄" x 10"

(8,3 cm x 25,4 cm)

= 13,0 pies (3,9 m)

Cubierta para

la pared

Codo redondo de

90˚ de 7" (17,8 cm)

2 pies (0,6 m)

6 pies (1,8 m)

Codo de 3

¹⁄₄" x 10"

(8,3 x 25,4 cm)

6 pies (1,8 m)

2 pies

(0,6 m)

Cubierta para

la pared

Requisitos eléctricos

Observe todos los códigos y reglamentos aplicables.

Asegúrese de que la instalación eléctrica sea adecuada y en

conformidad con el National Electrical Code (Código Nacional

Eléctrico), ANSI/NFPA 70 (última edición) o las normas de CSA

C22.1-94, Canadian Electrical Code (Código Canadiense de

Electricidad), Parte 1 y C22.2 N° 0-M91 (última edición), y todos

los códigos y ordenanzas locales.

Si los códigos lo permiten y se emplea un alambre de conexión a

tierra separado, es recomendable que un electricista calificado

determine si la trayectoria de conexión a tierra es adecuada.

Usted puede obtener una copia de las normas de los códigos

arriba indicadas en:

National Fire Protection Association

1 Batterymarch Park

Quincy, MA 02169-7471

CSA International

8501 East Pleasant Valley Road

Cleveland, OH 44131-5575

■ Se necesita un circuito eléctrico de 120 voltios, 60 hertzios,

CA solamente, de 15 amperios y protegido con fusibles.

■ Si la casa tiene cableado de aluminio, siga el procedimiento a

continuación:

1. Conecte una sección de alambre de cobre sólido a los

conductores flexibles.

2. Conecte el cableado de aluminio a la sección añadida de

alambre de cobre usando conectores especiales y/o

herramientas diseñadas y de la lista de UL para unir el

cobre al aluminio.

Siga el procedimiento recomendado por el fabricante del

conector eléctrico. La conexión de cobre/aluminio deberá

hacerse en conformidad con los códigos locales y las

prácticas de cableado aceptadas por la industria.

■ Los tamaños de los cables y las conexiones deben hacerse

de acuerdo con la clasificación del electrodoméstico, como

se especifica en la placa de clasificación del modelo/de la

serie. La placa del modelo/de la serie está ubicada detrás del

filtro, en la pared posterior de la campana para cocina.

■ El calibre de los cables debe hacerse de acuerdo a los

requisitos del National Electrical Code (Código Nacional

Eléctrico), ANSI/NFPA 70 (última edición) o las normas de

CSA C22. 1-94 Canadian Electrical Code (Código

Canadiense de Electricidad), Parte 1 y C22.2 N° 0-M91

(última edición), y todos los códigos y ordenanzas locales.

INSTRUCCIONES DE INSTALACIÓN

Preparación de la ubicación

NOTA: Se recomienda que el sistema de ventilación sea

instalado antes de que se instale la campana.

Antes de hacer los recortes, asegúrese que haya suficiente

espacio libre dentro del techo o la pared para el ducto de

escape.

1. Desconecte el suministro de energía.

2. Dependiendo de su modelo, determine cuál método de

ventilación va a usar: a través del techo, de la pared o sin

ducto (con recirculación).

3. Seleccione una superficie plana para ensamblar la campana

para cocina. Cubra dicha superficie.

4. Levante la campana para cocina y déjela al revés sobre una

superficie cubierta.

5. Si el armario tiene una base empotrada, agregue tiras de

relleno de madera a cada lado. Instale tornillos para sujetar

las tiras de relleno en los lugares mostrados.

Determine la ubicación del orificio de cableado

Corte solamente un orificio de acceso para el cableado de

1¹⁄₄" (3,2 cm) de diámetro.

1. Determine y marque claramente una línea central vertical

sobre la pared y el armario en el área donde se hará la

abertura de ventilación.

Base del

armario

Pared

3" (7,6 cm)

Tiras de relleno de madera

(solamente para las bases

de los armarios empotrados)

3" (7,6 cm)

A. Línea central

Para hacer el cableado desde la parte superior:

1. Trace una línea de 8³⁄₈" (21,3 cm) desde la parte derecha de la

línea central en el lado de abajo del armario. Para armarios

con profundidad de 12" (30,5 cm), marque el punto sobre

esta línea que esté a 2" (5,1 cm) desde la pared posterior.

Para armarios con profundidad de 15" (38,1 cm), marque el

punto sobre esa línea que esté a 5³⁄₈" (13,7 cm) desde la

pared posterior. Taladre un orificio de 1¼" (3,2 cm) de

diámetro a través del armario en este punto.

Para hacer el cableado a través de la pared:

1. Trace una línea de la distancia “A” desde la parte derecha de

la línea central sobre la parte inferior de la pared. Marque el

punto sobre esta línea que esté a ⁷⁄₈" (2,2 cm) desde la parte

inferior del armario. Taladre un orificio de 1¹⁄₄" (3,2 cm) de

diámetro a través de la pared posterior en este punto.

Estilo 1 - Aberturas de corte para un sistema de

ventilación rectangular de 3¼" x 10" (8,3 cm x 25,4 cm)

Ventilación a través del techo

Para hacer un recorte rectangular de 4¹⁄₄" x 10¹⁄₂"

(10,8 cm x 26,7 cm) en la parte de abajo de la parte superior e

inferior del armario:

1. Marque líneas de la distancia “A” y la distancia “B” desde la

pared posterior sobre la línea central del lado de abajo del

armario.

2. Marque líneas a 5¼" (13,3 cm) a la derecha e izquierda de la

línea central en la parte de abajo del armario.

3. Use una sierra de vaivén o caladora para cortar una abertura

rectangular para el ducto de escape.

4. Repita los pasos 1 a 3 para el lado de abajo de la parte

superior del armario.

Ventilación a través de la pared

Para hacer un rectángulo de 3¹⁄₂" x 10¹⁄₂" (8,9 cm x 26,7 cm) en

la pared:

1. Trace 2 líneas midiendo ³⁄₈" (0,9 cm) y 3⁷⁄₈" (9,8 cm) hacia

abajo desde el lado de abajo del armario; marque sobre la

línea central en la pared posterior.

2. Marque líneas a 5¼" (13,3 cm) a la derecha e izquierda de la

línea central sobre la pared.

3. Use una sierra de vaivén o caladora para cortar una abertura

rectangular en la pared para el ducto de escape.

A. 8

³⁄₈

" (21,3 cm)

*2" (5,1 cm) para

armarios con

profundidad de

12" (30,5 cm)

*5³⁄₈" (13,7 cm) para

armarios con

profundidad de

15" (38,1 cm)

*desde la pared, no

desde el marco del

armario

Línea central

⁷⁄₈" (2,2 cm)

Línea central

¹⁄₂

(1,3 cm) para armarios con profundidad de 12

(30,5 cm)

⁷⁄₈

(9,8 cm) para armarios con profundidad de 15

(38,1 cm)

B. 4

³⁄₄

(12,1 cm) para armarios con profundidad de 12

(30,5 cm)

¹⁄₈

(20,6 cm) para armarios con profundidad de 15

(38,1 cm)

*Desde la pared, no desde

el marco del armario

Recortes del armario

2¾"

6¾"

Frente

del armario

(7,0 cm)

(17,1 cm)

5¹⁄₄"

(13,3 cm)

Línea central

5¹⁄₄"

(13,3 cm)

Estilo 2 - Aberturas de corte para un ducto de escape de

transición rectangular a redondo de 3¼" x 10"

(8,3 cm x 25,4 cm)

Ventilación a través del techo

Para hacer un recorte rectangular de 4¹⁄₄" x 10¹⁄₂"

(10,8 cm x 26,7 cm) en el lado de abajo de la parte inferior del

armario:

1. Marque líneas de la distancia “A” la distancia “B” desde la

pared posterior sobre la línea central del lado de abajo del

armario.

2. Marque líneas a 5¼" (13,3 cm) a la derecha e izquierda de la

línea central en la parte de abajo del armario.

3. Use una sierra de vaivén o caladora para cortar una abertura

rectangular para el ducto de escape.

Para hacer una abertura para un ducto de escape circular en

el lado de abajo de la parte superior del armario:

1. Marque una línea central debajo de la parte superior del

armario.

2. Marque una línea de la distancia “A” desde la pared posterior,

en el lado de abajo de la parte superior del armario.

3. Use un compás o una plantilla en forma circular para dibujar

un círculo con un diámetro que sea ¼" (0,64 cm) más grande

que el ducto de escape.

4. Use una sierra de vaivén o caladora para cortar la abertura

circular del ducto de escape.

Estilo 3 - Aberturas de corte para un ducto de escape

redondo de 7" (17,8 cm)

Para hacer aberturas para un ducto de escape circular en el

lado de abajo de la parte superior e inferior del armario:

1. Marque una línea central debajo de la parte superior del

armario.

2. Marque una línea de la distancia “A” desde la pared posterior,

en el lado de abajo de la parte superior e inferior del armario.

3. Use un compás o una plantilla en forma circular para dibujar

un círculo con un diámetro que sea ¼" (0,64 cm) más grande

que el ducto de escape.

4. Use una sierra de vaivén o caladora para cortar la abertura

circular del sistema de ventilación.

Instale el panel de extensión para armarios con

profundidad de 15” (38,1 cm)

IMPORTANTE: Para armarios con profundidad de 15" (38,1 cm),

se requiere un panel de extensión de IKEA

. Consulte la sección

“Ayuda o servicio técnico” para hacer un pedido del panel de

extensión de 30" (76,2 cm) de IKEA

(número de pieza de IKEA

302-822-39).

1. Instale el panel de extensión en la pared, use 3 tornillos y

herrajes (se compran por separado) apropiados para usarse

con el tipo de pared. Use las instrucciones de instalación que

vienen con el panel de extensión.

Instalación del sistema de ventilación

1. Instale la ventilación a través de la abertura en el armario

superior o la pared. Complete el sistema de ventilación de

acuerdo con el método de ventilación seleccionado. Vea la

sección “Requisitos de ventilación”.

2. Utilice masilla de calafateo para sellar la abertura exterior de

la pared o el techo alrededor de la cubierta.

¹⁄₂

(1,3 cm) para armarios con profundidad de 12

(30,5 cm)

⁷⁄₈

(9,8 cm) para armarios con profundidad de 15

(38,1 cm)

B. 4

³⁄₄

(12,1 cm) para armarios con profundidad de 12

(30,5 cm)

¹⁄₈

(20,6 cm) para armarios con profundidad de 15

(38,1 cm)

A. 5

(12,7 cm) para armarios con profundidad de 12

(30,5 cm)

³⁄₈

(21,3 cm) para armarios con profundidad de 15

(38,1 cm)

*Desde la pared, no desde

el marco del armario

Abertura circular para el ducto

Recortes

del armario

*Desde la pared, no desde

el marco del armario

A. 5

(12,7 cm) para armarios con profundidad de 12

(30,5 cm)

³⁄₈

(21,3 cm) para armarios con profundidad de 15

(38,1 cm)

*Desde la pared,

no desde el

marco del armario

Instalación de la campana para cocina

1. Quite la placa de montaje del ducto de escape redondo de 7"

(17,8 cm) y la compuerta del ducto de escape rectangular de

3¹⁄₄" x 10" (8,3 x 25,4 cm) que está en el interior de la

campana para cocina.

2. Levante la campana para cocina debajo del armario y

determine la ubicación final centrándola debajo del armario.

Marque en la parte inferior del armario la ubicación de las 4

ranuras de montaje en forma de bocallave en la campana

para cocina. Deje a un lado la campana para cocina sobre

una superficie cubierta.

3. Use una broca de ¹⁄₈" (3 mm) y taladre 4 orificios piloto como

se muestra.

4. Instale los 4 tornillos de montaje de 4,5 mm x 13 mm en los

orificios piloto. Deje aproximadamente ¹⁄₄" (6,4 mm) de

espacio entre las cabezas de los tornillos y el armario para

deslizar la campana para cocina en el lugar.

5. Quite los discos removibles del ducto de escape siguiendo

los requisitos para su instalación.

Instalaciones con sistema de ventilación redondo - Saque

los discos removibles rectangular superior y redondo del

ducto de escape.

Instalaciones con sistema de ventilación rectangular -

Para las instalaciones a través del techo, quite el disco

removible rectangular superior del ducto de escape. Para las

instalaciones a través de la pared, quite el disco removible

rectangular posterior del ducto de escape.

Instalaciones sin ducto de escape (con recirculación) - No

quite ningún disco removible.

6. Instale la placa de montaje del ducto de escape redondo de

7" (17,8 cm) o la compuerta del ducto de escape de

3¹⁄₄" x 10" (8,3 x 25,4 cm), dependiendo de la instalación de

su sistema de ventilación. Sujétela a la campana de cocina

con los tornillos de 3,5 x 9,5 mm provistos.

NOTA: Una compuerta redonda opcional de 7" (17,8 cm)

también se encuentra disponible como accesorio. Para

obtener información sobre cómo hacer un pedido, vea la

sección “Accesorios”.

A. Placa de montaje del ducto de escape redondo de

7" (17,8 cm)

B. Tornillos

C. Compuerta del ducto de escape rectangular de

¹⁄₄

" x 10" (8,3 x 25,4 cm)

A. Ranura en forma de bocallave

A. Taladre un orificio piloto

¹⁄₄"

(6,4 mm)

A. Disco removible redondo para el ducto de

escape

B. Disco removible rectangular superior del

ducto de escape

C. Disco removible rectangular posterior del

ducto de escape

A. Compuerta redonda de 7" (17,8 cm) (vea

la sección “Accesorios”)

B. Tornillos de 3,5 x 9,5 mm

C. Placa de montaje del ducto de escape

redondo de 7" (17,8 cm)

D. Disco removible redondo para el ducto

de escape

E. Disco removible rectangular para el

ducto de escape

NOTA:

Puede instalarse la placa de montaje para el ducto

de escape redondo de 7" (17,8 cm) y el conector del

ducto de escape rectangular de 3

¹⁄₄

" x 10" (8,3 x 25,4 cm)

hasta 1" (2,5 cm) a cada lado del centro de la campana,

para acomodar una red de ductos que no esté centrada.

■ Si se instala una compuerta para el ducto de escape con

una cubierta para pared con compuerta, verifique que no

interfieran una con la otra. En caso de que interfieran,

quite la aleta de la compuerta del conector del ducto de

escape.

■ Instalaciones sin ducto de escape (con recirculación)

- Sin accesorios para ducto. Se debe quitar la placa de la

cubierta de recirculación. Quite los dos tornillos de la

placa de la cubierta de circulación y saque la placa.

Instalación del cable de suministro de energía

1. Para las instalaciones por cable directo, haga pasar el cable

de suministro de energía de la casa según las normas del

National Electric Code (Código nacional eléctrico) o CSA

(Asociación de normalización canadiense) y los códigos y

ordenanzas locales. Debe haber suficiente cable de la caja de

desconexión con fusible (o cortacircuitos) para hacer la

conexión en la caja de terminales de la campana.

Para ver el juego opcional de cable de suministro de energía

(vea la sección “Accesorios”), siga las instrucciones en la

sección “Conexión del suministro eléctrico”.

NOTAS:

■ Use solamente con los juegos de conexión eléctrica de la

campana de cocina que fueron investigados y resultan

adecuados para el uso con este modelo de campana de

cocina.

■ No reconecte la electricidad hasta que se haya terminado

la instalación.

2. Quite los tornillos de las cubiertas de la caja de terminales.

Quite las cubiertas de la caja de terminales y déjelas a un

lado.

3. Quite el disco removible de suministro de energía de la parte

superior o posterior de la capota de ventilación (dependiendo

de la ubicación de la entrada del cable de suministro de

energía de su casa) e instale un protector de cables de ¹⁄₂"

que esté en la lista de UL o aprobado por CSA.

4. Con la ayuda de 2 o más personas, levante la campana y

colóquela en su posición final. Haga pasar suficiente cable

eléctrico a través del protector de cables de ½" que esté en

la lista de UL o aprobado por CSA para hacer las conexiones

en la caja de terminales. Apriete los tornillos del protector de

cables.

5. Ubique la campana para cocina de modo que el extremo

grande de las ranuras en forma de bocallave esté sobre los

tornillos de montaje. Después empuje la campana hacia la

pared para que los tornillos queden en el cuello de las

ranuras. Apriete los tornillos de montaje, asegurándose de

que los tornillos estén en el cuello angosto de las ranuras.

6. Conecte el ducto de escape a la campana. Selle las juntas

con las abrazaderas o cinta para ductos, para que quede

seguro y hermético.

7. Verifique que las compuertas de contratiro funcionen

adecuadamente.

A. Conector vertical

B. Tornillos de 3,5 x 9,5 mm

C. Discos removibles del ducto de escape

D. Conector horizontal

A. Tornillos

B. Placa de la cubierta de recirculación

A. Cubiertas de la caja de terminales

B. Tornillo (3)

A. Disco removible de suministro de energía

Conexión del suministro eléctrico

1. Desconecte el suministro de energía.

2. Use conectores de alambres que estén en la lista de UL y

conecte los alambres blancos (A) juntos.

3. Use conectores de alambres que estén en la lista de UL y

conecte los alambres negros (B) juntos.

4. Conecte el cable a tierra verde (o desnudo) del suministro de

energía al tornillo verde de puesta a tierra en la caja de

terminales y apriételo firmemente.

5. Instale la cubierta de la caja de terminales.

6. Reconecte el suministro de energía.

Complete la instalación

1. Instale el foco de 75 W (como máximo). Consulte “Cómo

reemplazar el foco” en la sección “Cuidado de la campana

para cocina”.

2. Vuelva a colocar el filtro para grasa, si lo ha quitado. Consulte

la sección “Cuidado de la campana para cocina”.

3. Verifique el funcionamiento del ventilador de la campana para

cocina y la luz. Consulte la sección “Uso de la campana para

cocina”.

Si la campana para cocina no funciona, revise si se ha

disparado un cortacircuitos o si se ha quemado un fusible

doméstico. Desconecte el suministro eléctrico y revise las

conexiones de cableado.

NOTA: Para obtener un uso más eficaz de su nueva campana

para cocina, lea la sección “Uso de la campana para cocina”.

USO DE LA CAMPANA PARA

COCINA

La campana para cocina se ha diseñado para remover humo,

vapores provenientes de la cocción y olores del área de la

superficie de cocción. Para obtener mejores resultados,

encienda la campana antes de cocinar y permita que funcione

por varios minutos después de haber cocinado, para que quite

todo el humo y los olores de la cocina.

Los controles de la campana están ubicados en el panel frontal

de la campana para cocina.

Controles de la campana para cocina

Cómo utilizar la luz

Gire el interruptor de luz 1 posición hacia la derecha para Low

(Baja) (luz nocturna).

Gire el interruptor de luz 2 posiciones hacia la derecha para High

(Alta).

A. Alambres blancos

B. Alambres negros

C. Conector de alambres

aprobado por UL

D. Alambre verde (o desnudo)

de conexión a tierra

E. Cable de suministro eléctrico

de la casa o juego de

accesorios del cable eléctrico

F. Prot ec to r de ca bles de ½" que

esté en la lista de UL o

aprobado por CSA

G. Tornillo verde de puesta a tierra

ADVERTENCIA

Peligro de Choque Eléctrico

Desconecte el suministro de energía antes de darle

mantenimiento.

Vuelva a colocar todos los componentes y paneles

antes de hacerlo funcionar.

No seguir estas instrucciones puede ocasionar

la muerte o choque eléctrico.

ADVERTENCIA

Peligro de Incendio

Conecte el soplador a tierra.

Use alambre de cobre.

Conecte el alambre de tierra al tornillo verde de

conexión tierra en la caja de terminales.

No seguir estas instrucciones puede causar la muerte,

incendio o choque eléctrico.

A. Alojamiento y cubierta del foco

B. Retén del filtro para grasa

C. Filtro para grasa

A. Interruptor de velocidad del ventilador

B. Interruptor de On/Off (Encendido/Apagado) de la luz

Funcionamiento del ventilador

El ventilador tiene una velocidad variable. Gire el interruptor del

ventilador hacia la derecha para poner el ventilador en posición

de ON (Encendido). Continúe girando el interruptor hacia la

velocidad deseada para el ventilador.

Para APAGAR el ventilador, gire el interruptor de velocidad hacia

la izquierda, hacia la posición de OFF (Apagado).

CUIDADO DE LA CAMPANA PARA COCINA

Limpieza

IMPORTANTE: Limpie con frecuencia la campana y los filtros

para grasa de acuerdo a las instrucciones a continuación. Vuelva

a colocar el filtro para grasa antes de poner a funcionar la

campana.

Superficies exteriores:

IMPORTANTE: No use estropajos que vienen con jabón,

productos de limpieza abrasivos, crema para pulir la superficie

de cocción, estropajos de metal, paños ásperos ni toallas de

papel.

Para evitar daños en el acero inoxidable, no use limpiadores que

contengan cloro.

Método de limpieza:

■ Frote en la dirección de la veta para evitar rayar o dañar la

superficie.

■ Para los modelos de acero inoxidable, limpiador de acero

inoxidable, pieza número 31462A (no incluido): Vea la sección

“Ayuda o servicio técnico” para hacer pedidos.

■ Detergente líquido o producto de limpieza general:

Enjuague con agua limpia y seque con un paño suave que no

deje pelusa.

■ Limpiador de vidrios para quitar las huellas digitales.

Filtro de metal para grasa

Para las instalaciones con ducto de escape:

1. Saque el tornillo del retén del filtro para grasa.

2. Dé vuelta el retén del filtro para grasa para liberarlo.

3. Lave los filtros de metal cuando sea necesario en la

lavavajillas o con una solución caliente de detergente.

4. Vuelva a instalar el filtro colocando el borde posterior en la

ranura que se encuentra en la parte trasera de la campana.

Empuje el filtro en su lugar y gire el retén del mismo para

asegurar el filtro a la campana para cocina.

5. Vuelva a colocar el tornillo en el retén del filtro para grasa.

Para las instalaciones sin ducto de escape (con

recirculación):

El filtro de carbón no se puede lavar. Deberá durar hasta 6 meses

con el uso normal.

1. Reemplace el filtro de metal para grasa con un filtro de

carbón. Para obtener información sobre cómo hacer un

pedido, vea la sección “Accesorios”.

Para reemplazar el filtro:

1. Saque el tornillo del retén del filtro para grasa.

2. Dé vuelta el retén del filtro para grasa para liberar el filtro.

3. Vuelva a instalar el filtro colocando el borde posterior en la

ranura que se encuentra en la parte trasera de la campana.

Empuje el filtro en su lugar y gire el retén del mismo para

asegurar el filtro a la campana para cocina.

4. Vuelva a colocar el tornillo en el retén del filtro para grasa.

Cómo reemplazar el foco

Apague la campana para cocina y espere a que se enfríe el foco.

1. Desconecte el suministro de energía.

2. Apriete la cubierta plástica del lente y sáquela de la campana.

3. Enrosque el foco en el receptáculo.

4. Vuelva a colocar la cubierta del lente apretándola e

insertando las lengüetas en las ranuras.

5. Reconecte el suministro de energía.

Si el nuevo foco no funciona, cerciórese de que se ha insertado

correctamente antes de llamar para solicitar servicio.

A. Retén del filtro

A. Receptáculo del foco

B. Cubierta del lente

DIAGRAMA DE CABLEADO

C25

SE114A

1,2 ±10% A

73 ±10% vatios

17,1 ±10% ohmios

13,6 ±10% ohmios

Características del motor

Suministro de energía

120 VCA

Frecuencia

60 hertzios

Amperaje

Potencia nominal

Resistencia del motor

Blanco - Rojo

Blanco - Negro

Interruptor de la lámpara

Apagado - Bajo - Alto

Interruptor del motor

Apagado - Encendido

Funcionamiento del

interruptor de la lámpara

1 - 3

Bajo

1 - 2

Apagado

1 - L

Alto

Tornillo de

puesta a tierra

CON. A

TIERRA

Línea de

entrada

Neu

ROJ

Velocidad 2

Común

Velocidad 1

ROJ

NOTA

Velocidad 1

no utilizada

ROJ

Diodo

rectificador

AYUDA O SERVICIO TÉCNICO

Antes de solicitar ayuda o servicio técnico, por favor revise si se

ha disparado un cortacircuitos o si se ha quemado un fusible

doméstico. Esto le podrá ahorrar el costo de una visita de

servicio técnico. Si considera que aún necesita ayuda, siga las

instrucciones que aparecen a continuación.

Cuando llame, tenga a mano la fecha de compra y el número

completo del modelo y de la serie de su electrodoméstico. Esta

información nos ayudará a atender mejor a su pedido.

Si necesita piezas de repuesto

Si necesita pedir piezas de repuesto, recomendamos que use

únicamente piezas especificadas de fábrica. Las piezas

especificadas de fábrica encajarán bien y funcionarán bien ya

que están confeccionadas con la misma precisión empleada en

la fabricación de cada electrodoméstico nuevo de IKEA

Para encontrar piezas especificadas de fábrica en su localidad,

llámenos o llame al centro de servicio técnico designado más

cercano a su localidad.

En los EE.UU.

Llame al centro para la eXperiencia del cliente de Whirlpool

sin costo alguno al: 1-866-664-2449.

Nuestros consultores ofrecen ayuda para:

■ Características y especificaciones de nuestra línea completa

de electrodomésticos.

■ Información sobre la instalación.

■ Procedimiento para el uso y mantenimiento.

■ Venta de accesorios y partes para reparación.

■ Asistencia especializada para el consumidor (habla hispana,

problemas de audición, visión limitada, etc.).

■ Recomendaciones con distribuidores locales, compañías que

dan servicio y distribuidores de partes para reparación. Los

técnicos de servicio designados por Whirlpool están

capacitados para cumplir con la garantía del producto y

ofrecer servicio una vez que la garantía termine, en cualquier

lugar de los Estados Unidos.

Para localizar a una compañía de servicio designada por

Whirlpool en su área, también puede consultar la sección

amarilla de su guía telefónica.

Para obtener asistencia adicional

Si necesita asistencia adicional, puede escribir a Whirlpool

Corporation con sus preguntas o dudas a:

IKEA Brand Home Appliances

Customer eXperience Center

553 Benson Road

Benton Harbor, MI 49022-2692

Por favor incluya en su correspondencia un número de teléfono

en el que se le pueda localizar durante el día.

Accesorios

Limpiador de acero inoxidable

Pida la pieza número 31462A

Juego de filtro de carbón

Pida la pieza número W10355450

Juego de cable eléctrico

Pida la pieza número W10355452

Compuerta redonda de 7" (17,8 cm)

Pida la pieza número W10355451

Panel de extensión de 30" (76,2 cm)

Haga el pedido de la pieza número 302-822-39 de IKEA

GARANTÍA DE LOS ELECTRODOMÉSTICOS PRINCIPALES DE IKEA

¿Durante cuánto tiempo es válida la garantía limitada de IKEA?

Esta garantía limitada es válida durante cinco años a partir de la fecha de compra, siempre y cuando este electrodoméstico principal

haya sido operado y mantenido según las instrucciones adjuntas o provistas con el producto, a menos que sea un aparato de nombre

LAGAN, en cuyo caso la garantía limitada será válida durante un año a partir de la fecha de compra. Esta garantía limitada es válida

solamente en Estados Unidos o en Canadá y se aplica solamente cuando el electrodoméstico principal se use en el país en el que se

ha comprado. Se requiere una prueba de la fecha de compra original para obtener servicio bajo esta garantía limitada.

¿Qué electrodomésticos no están cubiertos bajo la garantía limitada de IKEA de cinco (5)

años?

Para los electrodomésticos principales cuyo nombre sea “LAGAN”, esta garantía será válida durante un año a partir de la fecha de

compra.

¿Quién estará a cargo de llevar a cabo el servicio?

Esta garantía limitada es provista por Whirlpool Corporation o Whirlpool Canada LP (en lo sucesivo denominada “Whirlpool”). El

servicio deberá ser suministrado por una compañía de servicio designada por Whirlpool.

¿Qué es lo que cubre esta garantía limitada?

La garantía limitada pagará por piezas especificadas de fábrica y trabajo de reparación, para corregir defectos en los materiales o en la

mano de obra existentes en el momento de la compra del electrodoméstico principal. Las excepciones se especifican bajo el título

“¿Qué es lo que no está cubierto bajo esta garantía limitada?”.

¿Qué se hará para corregir el problema?

La compañía designada de servicio examinará el producto y decidirá, a su exclusiva discreción, si está cubierto bajo esta garantía

limitada. Si considera que está cubierto, la compañía designada de servicio reparará el defecto. Su único y exclusivo recurso según los

términos de esta garantía limitada será el de reparar el producto según se estipula en la presente.

¿Qué es lo que no está cubierto bajo esta garantía limitada?

■ Visitas de servicio técnico para corregir la instalación de su electrodoméstico principal, para enseñarle a usar su electrodoméstico

principal, para cambiar o reparar fusibles domésticos o para corregir la instalación eléctrica o de la tubería de la casa.

■ Visitas de servicio técnico para reparar o reemplazar focos para electrodomésticos, filtros de aire o filtros de agua. Las piezas de

consumo están excluidas de la cobertura de la garantía.

■ Piezas de repuesto o mano de obra si este electrodoméstico principal se usa de un modo diferente al doméstico normal de una

familia, o cuando se use de un modo contrario a las instrucciones publicadas para el usuario u operador y/o las instrucciones de

instalación.

■ Daños causados por accidente, alteración, uso indebido, abuso, incendio, inundación, actos fortuitos, instalación incorrecta,

instalación que no esté de acuerdo con los códigos eléctricos o de plomería, o el empleo de artículos de consumo o productos de

limpieza no aprobados para ser usados.

■ Daños estéticos, incluyendo rayaduras, abolladuras, desportilladuras u otro daño al acabado de su electrodoméstico principal, a

menos que el mismo sea debido a defectos en los materiales o la mano de obra y se informe en un lapso de 30 días a partir de la

fecha de compra.

■ Cualquier pérdida de comida o de medicamentos debida a fallas del refrigerador o del congelador.

■ Recogida y entrega. Este electrodoméstico principal se ha destinado para ser reparado en su hogar.

■ Reparaciones de piezas o sistemas como resultado de modificaciones no autorizadas que se hayan efectuado en el

electrodoméstico.

■ Gastos de viaje y transporte para obtener servicio para el producto, si su electrodoméstico principal está ubicado en un lugar remoto

en el cual no haya disponible un técnico de servicio autorizado.

■ La remoción y reinstalación de su electrodoméstico principal, si estuviera instalado en un lugar inaccesible o si no estuviera instalado

de conformidad con las instrucciones de instalación publicadas.

■ Piezas de repuesto o mano de obra en electrodomésticos principales con números de modelo/serie originales que se hayan

removido, alterado o que no puedan ser identificados con facilidad.

El costo de la reparación o el reemplazo bajo estas circunstancias excluidas correrá por cuenta del cliente.

Exclusión de garantías implícitas

LAS GARANTÍAS IMPLÍCITAS, INCLUYENDO CUALQUIER GARANTÍA IMPLÍCITA DE COMERCIABILIDAD O GARANTÍA IMPLÍCITA DE

CAPACIDAD PARA UN PROPÓSITO PARTICULAR, SERÁN LIMITADAS A CINCO AÑOS (UN AÑO PARA LOS ELECTRODOMÉSTICOS

PRINCIPALES DE NOMBRE “LAGAN”) O AL PERÍODO MÁS CORTO PERMITIDO POR LEY. Algunos estados y provincias no permiten

la limitación de la duración de garantías implícitas de comerciabilidad o capacidad, de modo que la limitación arriba indicada quizás no

le corresponda. Esta garantía le otorga derechos legales específicos, y es posible que usted tenga también otros derechos que varían

de un estado a otro o de una provincia a otra.

Limitación de recursos; exclusión de daños incidentales y consecuentes

SU ÚNICO Y EXCLUSIVO RECURSO SEGÚN LOS TÉRMINOS DE ESTA GARANTÍA LIMITADA SERÁ EL DE REPARAR EL PRODUCTO

SEGÚN SE ESTIPULA EN LA PRESENTE. WHIRLPOOL NO SE RESPONSABILIZARÁ POR DAÑOS INCIDENTALES O

CONSECUENTES. Algunos estados y provincias no permiten la exclusión o limitación de daños incidentales o consecuentes, de modo

que estas limitaciones y exclusiones quizás no le correspondan. Esta garantía le otorga derechos legales específicos, y es posible que

usted tenga también otros derechos que varían de un estado a otro o de una provincia a otra.

Cómo puede ponerse en contacto con nosotros si necesita nuestro servicio

Si usted se encuentra fuera de los cincuenta Estados Unidos y Canadá, póngase en contacto con su vendedor autorizado de IKEA

para determinar si corresponde otra garantía.

Si necesita servicio técnico, sírvase leer las Instrucciones de instalación y/o la sección “Solución de problemas” del Manual de uso y

cuidado antes de ponerse en contacto con nosotros. Si necesita ayuda adicional, no dude en contactarnos en EE.UU. y Canadá al

1-866-664-2449.

2/09

Guarde este libro y su comprobante de compra juntos para

referencia futura. Usted deberá proporcionar el comprobante

de la compra o una fecha de instalación para obtener

servicio bajo la garantía.

Escriba la siguiente información acerca de su electrodoméstico

principal para ayudarle mejor a obtener asistencia o servicio

técnico si alguna vez llegara a necesitarlo. Deberá tener a mano

el número completo del modelo y de la serie. Usted puede

encontrar esta información en la etiqueta con el número de

modelo y de serie ubicada en el producto.

Nombre del distribuidor _________________________________________

Dirección_______________________________________________________

Número de teléfono_____________________________________________

Número de modelo _____________________________________________

Número de serie ________________________________________________

Fecha de compra _______________________________________________

SÉCURITÉ DE LA HOTTE DE CUISINIÈRE

Risque possible de décès ou de blessure grave si vous ne

suivez pas immédiatement les instructions.

Risque possible de décès ou de blessure grave si vous

ne suivez pas les instructions.

Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et

ce qui peut se produire en cas de non-respect des instructions.

Votre sécurité et celle des autres est très importante.

Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de

toujours lire tous les messages de sécurité et de vous y conformer.

AVERTISSEMENT

DANGER

Voici le symbole d’alerte de sécurité.

Ce symbole d’alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous

et à d’autres.

Tous les messages de sécurité suivront le symbole d’alerte de sécurité et le mot “DANGER” ou

“AVERTISSEMENT”. Ces mots signifient :

Avertissements de la proposition 65 de l'État de Californie :

AVERTISSEMENT : Ce produit contient au moins un produit chimique connu par l’État de Californie pour être à l’origine de

cancers.

AVERTISSEMENT : Ce produit contient au moins un produit chimique connu par l’État de Californie pour être à l’origine de

malformations et autres déficiences de naissance.

IMPORTANTES INSTRUCTIONS DE SÉCURITÉ

LIRE ET CONSERVER CES INSTRUCTIONS

AVERTISSEMENT : POUR RÉDUIRE LE RISQUE

D'INCENDIE, CHOC ÉLECTRIQUE OU DOMMAGES

CORPORELS, RESPECTER LES INSTRUCTIONS

SUIVANTES :

■ Utiliser cet appareil uniquement dans les applications

envisagées par le fabricant. Pour toute question, contacter

le fabricant.

■ Avant d'entreprendre un travail d'entretien ou de nettoyage,

interrompre l'alimentation de la hotte au niveau du tableau

de disjoncteurs, et verrouiller le tableau de disjoncteurs

pour empêcher tout rétablissement accidentel de

l'alimentation du circuit. Lorsqu'il n'est pas possible de

verrouiller le tableau de disjoncteurs, placer sur le tableau

de disjoncteurs une étiquette d'avertissement proéminente

interdisant le rétablissement de l'alimentation.

■ Tout travail d'installation ou câblage électrique doit être

réalisé par une personne qualifiée, dans le respect des

prescriptions de tous les codes et normes applicables, y

compris les codes du bâtiment et de protection contre les

incendies.

■ Ne pas faire fonctionner un ventilateur dont le cordon ou la

fiche est endommagé(e). Jeter le ventilateur ou le retourner

à un centre de service agréé pour examen et/ou réparation.

■ Une source d'air de débit suffisant est nécessaire pour le

fonctionnement correct de tout appareil à gaz (combustion

et évacuation des gaz à combustion par la cheminée), pour

qu'il n'y ait pas de reflux des gaz de combustion. Respecter

les directives du fabricant de l'équipement de chauffage et

les prescriptions des normes de sécurité - comme celles

publiées par la National Fire Protection Association (NFPA)

et l'American Society for Heating, Refrigeration and Air

Conditioning Engineers (ASHRAE), et les prescriptions des

autorités réglementaires locales.

■ Lors d'opérations de découpage et de perçage dans un mur

ou un plafond, veiller à ne pas endommager les câblages

électriques ou canalisations qui peuvent s'y trouver.

■ Les ventilateurs d'évacuation doivent toujours décharger

l'air à l'extérieur.

MISE EN GARDE : Cet appareil est conçu uniquement

pour la ventilation générale. Ne pas l'utiliser pour l'extraction

de matières ou vapeurs dangereuses ou explosives.

MISE EN GARDE : Pour minimiser le risque d'incendie

et évacuer adéquatement les gaz, veiller à acheminer l'air

aspiré par un conduit jusqu'à l'extérieur - ne pas décharger

l'air aspiré dans un espace vide du bâtiment comme une

cavité murale, un plafond, un grenier, un vide sanitaire ou

un garage.

AVERTISSEMENT : POUR RÉDUIRE LE RISQUE

D'INCENDIE, UTILISER UNIQUEMENT DES CONDUITS

MÉTALLIQUES.

AVERTISSEMENT : POUR MINIMISER LE RISQUE

D'UN FEU DE GRAISSE SUR LA CUISINIÈRE :

■ Ne jamais laisser un élément de surface fonctionner à

puissance de chauffage maximale sans surveillance. Un

renversement/débordement de matière graisseuse pourrait

provoquer une inflammation et la génération de fumée.

Utiliser une puissance de chauffage moyenne ou basse

pour le chauffage d'huile.

■ Veiller à toujours faire fonctionner le ventilateur de la hotte

lors de la cuisson avec une puissance de chauffage élevée

ou lors de la cuisson d'un mets à flamber (à savoir crêpes

Suzette, cerise jubilée, steak au poivre flambé).

■ Nettoyer fréquemment les ventilateurs d'extraction. Veiller à

ne pas laisser la graisse s'accumuler sur les surfaces du

ventilateur ou des filtres.

■ Utiliser toujours un ustensile de taille appropriée. Utiliser

toujours un ustensile adapté à la taille de l'élément

chauffant.

AVERTISSEMENT : POUR RÉDUIRE LE RISQUE DE

DOMMAGES CORPORELS APRÈS LE DÉCLENCHEMENT

D'UN FEU DE GRAISSE SUR LA CUISINIÈRE, APPLIQUER

LES RECOMMANDATIONS SUIVANTES :

■ Placer sur le récipient un couvercle bien ajusté, une tôle à

biscuits ou un plateau métallique POUR ÉTOUFFER LES

FLAMMES, puis éteindre le brûleur. VEILLER À ÉVITER

LES BRÛLURES. Si les flammes ne s'éteignent pas

immédiatement, ÉVACUER LA PIÈCE ET APPELER LES

POMPIERS.

■ NE JAMAIS PRENDRE EN MAIN UN RÉCIPIENT

ENFLAMMÉ - vous risquez de vous brûler.

■ NE PAS UTILISER D'EAU, ni un torchon humide - ceci

pourrait provoquer une explosion de vapeur brûlante.

■ Utiliser un extincteur SEULEMENT si :

– Il s'agit d'un extincteur de classe ABC, dont on connaît le

fonctionnement.

– Il s'agit d'un petit feu encore limité à l'endroit où il s'est

déclaré.

– Les pompiers ont été contactés.

– Il est possible de garder le dos orienté vers une sortie

pendant l'opération de lutte contre le feu.

Recommandations tirées des conseils de sécurité en cas

d'incendie de cuisine publiés par la NFPA.

■ AVERTISSEMENT : Pour réduire le risque d'incendie

ou de choc électrique, ne pas utiliser ce ventilateur avec un

quelconque dispositif de réglage de la vitesse à semi-

conducteurs.

EXIGENCES D'INSTALLATION

Outils et pièces

Rassembler les outils et pièces nécessaires avant d’entreprendre

l’installation. Lire et observer les instructions fournies avec

chacun des outils de la liste ci-dessous.

Outils nécessaires

■ Perceuse

■ Foret de 1¹⁄₄" (3 cm)

■ Foret de ¹⁄₈" (3 mm) pour avant-trous

■ Crayon

■ Pince à dénuder ou couteau utilitaire

■ Mètre-ruban ou règle

■ Pistolet à calfeutrage et composé de calfeutrage résistant

aux intempéries

■ Tournevis à lame plate

■ Tournevis Phillips

■ Scie sauteuse ou scie à guichet

■ Cisaille de ferblantier

■ Compas ou gabarit de diamètre 8" (20,3 cm)

Pièces fournies

Retirer les pièces de l'emballage. Vérifier que toutes les pièces

sont présentes.

■ 2 vis de 3,5 x 9,5 mm

■ Clapet anti-reflux rectangulaire de 3¹⁄₄" x 10" (8,3 x 25,4 cm)

■ Plaque de montage de conduit rond de 7" (17,8 cm)

■ Adaptateur T-10 Torx

®†

■ 4 vis de montage de 4,5 x 13 mm

Pièces nécessaires

■ 1 ampoule de 75 watts max., 120 V

■ Bouche de décharge murale ou à travers le toit (avec clapet)

correspondant au système d'évacuation

■ 3 connecteurs de fils homologués UL

■ Brides de conduit/ruban adhésif (selon le besoin)

Pour les placards SEKTION d'IKEA de 15" (38,1 cm) de

profondeur

■ Panneau d'extension de 30" (76,2 cm) (référence IKEA

302-822-39, voir la section “Assistance ou Service” pour

commander).

■

3 vis de montage et pièces de montage (à acheter

séparément). S'assurer d'acheter les vis et les pièces

adaptées à l'utilisation sur votre type de mur.

Pour placards avec cavité au fond :

■ Deux tringles d’appui de largeur 2" (5,1 cm). Longueur et

épaisseur selon les dimensions de l'encastrement.

■ Quatre vis à bois à tête plate ou vis à métaux avec rondelles

et écrous, pour la fixation des tringles d’appui.

Installations avec décharge à l'extérieur et conduits ronds de

7" (17,8 cm) :

■ Système de conduit d'évacuation métallique rond de 7"

(17,8 cm)

Installations avec décharge à l'extérieur et conduits

rectangulaires de 3¹⁄₄" x 10" (8,3 x 25,4 cm) :

■ Système d’évacuation rectangulaire métallique de 3¹⁄₄" x 10"

(8,3 x 25,4 cm)

Installations sans décharge à l'extérieur (recyclage) :

■ Ensemble de filtre à charbon. Pour commander des pièces,

voir la section “Accessoires”.

Exigences d'emplacement

IMPORTANT : Observer les dispositions de tous les codes et

règlements en vigueur.

■ C’est à l’installateur qu’incombe la responsabilité de

respecter les distances de séparation exigées, spécifiées sur

la plaque signalétique de l’appareil. La plaque signalétique

est située à l’intérieur de la hotte, sur la paroi de gauche.

■ Installer la hotte à distance de toute zone exposée à des

courants d’air, comme fenêtres, portes et bouches de

chauffage à fort débit.

■ Respecter les dimensions indiquées pour les ouvertures à

découper dans les placards. Ces dimensions tiennent

compte des valeurs minimales des dégagements de

séparation. Avant d'effectuer des découpages, consulter les

instructions d'installation fournies par le fabricant de la table

de cuisson/cuisinière.

■ On doit disposer d'une prise de courant électrique reliée à la

terre. Voir la section “Spécifications électriques”.

■ Assurer l'étanchéité au niveau de chaque ouverture

découpée dans le plafond ou le mur pour l'installation de la

hotte.

■ Ces hottes ont été configurées à l’usine pour une installation

avec décharge à l’extérieur. Les modèles pouvant être

installés dans une configuration sans décharge à l'extérieur

(recyclage) nécessitent des filtres à charbon. Voir la section

“Accessoires” pour commander un ensemble de filtre à

charbon.

Installation dans une résidence mobile

L’installation de cette hotte doit satisfaire aux exigences de la

norme Manufactured Home Construction Safety Standards, Titre

24 CFR, partie 328 (anciennement Federal Standard for Mobile

Home Construction and Safety, titre 24, HUD, partie 280); lorsque

cette norme n’est pas applicable, l’installation doit satisfaire aux

critères de la plus récente édition de la norme Manufactured

Home Installation 1982 (Manufactured Home Sites, Communities

and Setups) ANSI A225.1/NFPA 501A, ou des codes locaux.

Dimensions du produit

†®TORX est une marque déposée de Acument Intellectual Properties, LLC.

(2,5 cm)

4¹⁵⁄₁₆"

(12,5 cm)

6⁹⁄₁₆" (16,7 cm)

29¹⁵⁄₁₆" (76,0 cm)

18⁵⁄₈"

(47,3 cm)

1¹⁄₂"

(3,8 cm)

(22,9 cm)

(5,1 cm)

⁷⁄₈"

(2,2 cm)

Distances de dégagement à respecter

Exigences concernant l’évacuation

■ Le système d’évacuation doit décharger l’air à l’extérieur,

excepté pour les installations sans décharge à l’extérieur

(recyclage).

■ Ne pas faire arriver le circuit d’évacuation dans un grenier ou

dans un autre espace clos.

■ Ne pas utiliser une bouche de décharge murale de 4"

(10,2 cm) normalement utilisée pour un équipement de

buanderie.

■ Utiliser un conduit métallique rond de 7" (17,8 cm) ou un

conduit métallique rectangulaire de 3¹⁄₄" x 10" (8,3 x 25,4 cm),

selon les exigences d'installation. Un conduit en métal rigide

est recommandé. L'utilisation d'un conduit de plastique ou

en aluminium est déconseillée.

■ La longueur du système d’évacuation et le nombre de coudes

doit être réduit au minimum pour une performance optimale.

Pour un fonctionnement efficace et silencieux :

■ Ne pas utiliser plus de trois coudes à 90°.

■ Veiller à ce qu’il y ait une section droite de conduit d'un

minimum de 24" (61 cm) entre les raccords coudés, si on doit

en utiliser plus d'un.

■ Ne pas installer 2 coudes successifs.

■ Au niveau de chaque jointure du circuit d'évacuation, assurer

l'étanchéité avec les brides de serrage ou du ruban adhésif.

■ Le circuit d’évacuation doit comporter un clapet anti-reflux. Si

la bouche de décharge murale ou par le toit comporte un

clapet, ne pas utiliser le clapet fourni avec la hotte.

■ À l’aide d’un produit de calfeutrage, assurer l’étanchéité

autour de la bouche de décharge à l’extérieur (à travers le

mur ou le toit).

Installations dans les régions au climat froid

On doit installer un clapet anti-reflux supplémentaire à l’arrière

pour minimiser le reflux d’air froid et incorporer une barrièret

thermique pour minimiser la conduction de chaleur par

l’intermédiaire du conduit d’évacuation, de l’intérieur de la

maison à l’extérieur. Le clapet anti-reflux doit être placé du côté

air froid de la barrière thermique.

La barrière thermique doit être aussi proche que possible de

l’endroit où le circuit d’évacuation s’introduit dans la partie

chauffée de la maison.

Air d’appoint

Les codes du bâtiment locaux peuvent exiger l’emploi d’un

système d’appoint d’air lors de l’emploi d’un ventilateur

d’extraction dont la capacité d’aspiration est supérieure à un

débit (pieds cubes par minute) spécifié. Le débit spécifié en pieds

cubes par minute varie d’une juridiction à l’autre. Consulter un

professionnel des installations de chauffage ventilation/

climatisation au sujet des exigences spécifiques applicables

dans la juridiction locale.

Méthodes d’évacuation

La sortie à l’extérieur du circuit d’évacuation peut se faire à

travers le toit ou à travers un mur. Utiliser des conduits

rectangulaires de 3¹⁄₄" x 10" (8,3 x 25,4 cm) avec une longueur

maximale de 35 pi (10,7 m) ou des conduits rond de 7" (17,8 cm)

de diamètre ou plus avec une longueur maximale de

50 pi (15,2 m) pour le système d'évacuation.

REMARQUE : On déconseille l’emploi d’un conduit flexible. Un

conduit flexible peut causer une rétro-pression et des

turbulences de l’air, ce qui réduirait considérablement la

performance.

A. Dégagement min. de 18" (45,7 cm) entre le placard supérieur et

le plan de travail

B. Dégagement min. de 24" (61,0 cm) entre le bas de la hotte et la

surface de cuisson

C. Largeur min. d'ouverture du placard de 30" (76,2 cm)

D. Profondeur min. de placard de 12" (30,5 cm)

E. Hauteur de placard inférieur de 36" (91,4 cm)

Décharge à travers le toit Décharge à travers le mur

A. Conduit rond de dia.

7" (17,8 cm) pour décharge à

travers le toit (achat séparé)

Conduit rectangulaire de

¹⁄₄

" x 10" (8,3 x 25,4 cm)

pour décharge à travers le toit

(achat séparé)

B. Bouche de décharge à

travers le toit avec clapet

(achat séparé)

C. Distance de 24" (61 cm) min.

au-dessus de la surface de

cuisson

A. Conduit rond de dia.

7" (17,8 cm) avec décharge

par le dessus et décharge à

travers le mur (achat séparé)

Conduit rectangulaire de

¹⁄₄

" x 10" (8,3 x 25,4 cm) pour

décharge à travers le mur ou le

dessus (achat séparé)

B. Bouche de décharge murale

avec clapet (achat séparé)

C. Distance de 24" (61 cm) min.

au-dessus de la surface de

cuisson

Calcul de la longueur du circuit d’évacuation

Pour calculer la longueur effective du circuit d’évacuation

nécessaire, additionner les longueurs équivalentes (en pieds ou

mètres) de tous les composants utilisés dans le système.

Système d'évacuation avec conduits ronds de 7" (17,8 cm)

Exemple de circuit d’évacuation

Circuit d'évacuation de 3¹⁄₄" x 10" (8,3 cm x 25,4 cm)

Exemple de circuit d’évacuation

Spécifications électriques

Observer les dispositions de tous les codes et règlements en

vigueur.

S'assurer que l’installation électrique est correcte et qu'elle

satisfait aux exigences de la plus récente édition de la norme

National Electrical Code, ANSI/NFPA 70, ou de la norme CSA

C22. 1-94, Code canadien de l’électricité, partie 1 et C22.2 n°

0-M91 (dernière édition) et de tous les codes et règlements en

vigueur.

Si les codes le permettent et si l'on utilise un conducteur distinct

de liaison à la terre, il est recommandé qu'un électricien qualifié

vérifie la qualité de la liaison à la terre.

Pour obtenir un exemplaire des normes des codes ci-dessus,

contacter :

National Fire Protection Association

1 Batterymarch Park

Quincy, MA 02169-7471

CSA International

8501 East Pleasant Valley Road

Cleveland, OH 44131-5575

Composant Longueur

Coude à 45° 2,5 pi

(0,8 m)

Coude à 90° 5,0 pi

(1,5 m)

Bouche de décharge murale

de 7" (17,8 cm)

0 pi

(0,0 m)

3¹⁄₄" x 10" (8,3 cm x 25,4 cm)

à 7" (17,8 cm)

4,5 pi

(1,4 m)

Raccord coudé à 90° de 3¹⁄₄"

x 10" (8,3 cm x 25,4 cm)

à 7" (17,8 cm)

5,0 pi

(1,5 m)

Longueur maximale recommandée = 50 pi (15,2 m)

1 coude à 90° = 5,0 pi (1,5 m)

1 bouche de décharge murale = 0 pi (0 m)

Section droite de 8 pi (2,4 m) = 8 pi (2,4 m)

Longueur du système de dia.

7" (17,8 cm)

= 13 pi (3,9 m)

7" (17,8 cm) coude

rond à 90˚

2 pi (0,6 m)

6 pi (1,8 m)

Bouche de

décharge murale

Composant

3¹⁄₄" x 10" (8,3 cm x 25,4 cm)

Coude à 90°

5,0 pi

(1,5 m)

Coude plat de

3¹⁄₄" x 10" (8,3 cm x 25,4 cm) 12 pi

(3,7 m)

Bouche de décharge

murale de

3¹⁄₄" x 10" (8,3 cm x 25,4 cm)

0 pi

(0,0 m)

Longueur maximale recommandée = 35 pi (10,7 m)

1 coude à 90° = 5,0 pi (1,5 m)

Section droite de 8 pi (2,4 m) = 8 pi (2,4 m)

1 bouche de décharge murale = 0 pi (0 m)

Longueur du système de 3¹⁄₄" x 10"

(8,3 cm x 25,4 cm)

= 13 pi (3,9 m)

Bouche de

décharge murale

Coude de 3¹⁄₄" x 10"

(8,3 x 25,4 cm)

2 pi (0,6 m)

6 pi (1,8 m)

■ L'appareil doit être alimenté par un circuit de 120 V, CA

seulement, 60 Hz, 15 ampères, protégé par fusible.

■ Si le domicile possède un câblage en aluminium, suivre la

procédure ci-dessous :

1. Raccorder une section de câble en cuivre massif aux

conducteurs en queue de cochon.

2. Raccorder le câblage en aluminium à la section ajoutée

de câblage en cuivre en utilisant des connecteurs et/ou

des outils spécialement conçus et homologués UL pour

fixer le cuivre à l’aluminium.

Suivre la procédure recommandée par le fabricant de

connecteurs électriques. Les raccordements aluminium/cuivre

doivent satisfaire aux prescriptions des codes locaux et de

l’industrie, et être conformes aux pratiques de câblage

reconnues.

■ Le calibre des conducteurs et les connexions doivent être

compatibles avec les caractéristiques électriques de l'appareil

spécifiées sur la plaque signalétique. La plaque signalétique

de l'appareil est située derrière le filtre, sur la paroi arrière de la

hotte.

■ Le calibre des conducteurs doit être conforme aux exigences

du National Electrical Code, de la plus récente édition de la

norme ANSI/NFPA 70 ou des normes CSA C22. 1-94, Code

canadien de l'électricité, partie 1 et C22.2 n° 0-M91 (édition la

plus récente) et de tous les codes et règlements en vigueur.

INSTRUCTIONS D’INSTALLATION

Préparation de l'emplacement

REMARQUE : Il est recommandé d'installer le système

d'évacuation avant de procéder à l'installation de la hotte.

Avant d’exécuter les découpages, vérifier la disponibilité d’un

dégagement suffisant dans le plafond ou le mur pour le conduit

d’évacuation.

1. Déconnecter la source de courant électrique.

2. Selon le modèle, déterminer la méthode d’évacuation à

utiliser : décharge à travers le mur ou le toit, ou recyclage.

3. Sélectionner une surface plane pour l’assemblage de la

hotte. Placer le matériau de protection sur cette surface.

4. Soulever la hotte et la placer à l'envers sur une surface

couverte.

5. Si le fond du placard forme une cavité, ajouter des tringles

d’appui en bois de chaque côté. Installer les vis pour fixer les

tringles d’appui aux emplacements indiqués.

Déterminer l’emplacement du trou de passage du câble

Percer seulement un trou de passage de 1¹⁄₄" (3,2 cm) de

diamètre pour le câblage.

1. Déterminer et tracer clairement l’axe central vertical sur le

mur et le placard dans la zone où le passage du conduit

d’évacuation sera réalisé.

Câblage à travers le sommet du placard :

1. Tracer une ligne de distance de 8³⁄₈" (21,3 cm), à partir de la

droite de l’axe central, sur la face inférieure du placard. Pour

les placards de 12" (30,5 cm) de profondeur, sur cette ligne,

marquer le point situé à 2" (5,1 cm) du mur arrière. Pour les

placards de 15" (38,1 cm) de profondeur, sur cette ligne,

marquer le point situé à 5³⁄₈" (13,7 cm) du mur arrière. Percer

en ce point un trou de 1¼" (3,2 cm) de diamètre à travers le

placard.

(7,6 cm)

Tringles d'appui en bois

(seulement pour fond de

placard avec cavité)

Fond du placard

Mur

A. Axe central

Axe central

2" (5,1 cm) pour les

placards de 12" (30,5 cm)

de profondeur

5³⁄₈" (13,7 cm) pour les

placards de 15" (38,1 cm)

de profondeur

à partir du mur, et non

du cadre du placard

Passage du câble à travers le mur :

1. Tracer une ligne de distance “A” à partir de la droite de l’axe

central, sur la face inférieure du mur. Marquer un point sur

cette ligne qui se trouve à ⁷⁄₈" (2,2 cm) de la face inférieure du

placard. Percer en ce point un trou de 1¹⁄₄" (3,2 cm) de

diamètre à travers la paroi arrière.

Style 1 - Découpages d'ouvertures pour un système

d’évacuation rectangulaire de 3¼" x 10"

(8,3 cm x 25,4 cm)

Décharge à travers le toit

Découpage d’une ouverture rectangulaire de 4¹⁄₄" x 10½"

(10,8 cm x 26,7 cm) sur la face inférieure du sommet et du

bas du placard :

1. Tracer des lignes de distance “A” et de distance “B” à partir

du mur arrière, sur l’axe central de la face inférieure du

placard.

2. Tracer des lignes à 5¼" (13,3 cm) de part et d’autre de l’axe

central sur la face inférieure du placard.

3. Utiliser une scie sauteuse ou une scie à guichet pour

découper l'ouverture rectangulaire pour le passage du

conduit d'évacuation.

4. Répéter les étapes 1 à 3 pour la face inférieure du sommet du

placard.

Décharge à travers le mur

Découpage d’une ouverture rectangulaire de 3½" x 10½"

(8,9 cm x 26,7 cm) dans le mur :

1. Mesurer 2 lignes de ³⁄₈" (0,9 cm) et 3⁷⁄₈" (9,8 cm) en

descendant à partir de la face inférieure du placard et

marquer leur emplacement sur l'axe central du mur arrière.

2. Tracer des lignes à 5¼" (13,3 cm) de part et d’autre de l’axe

central sur le mur.

3. Utiliser une scie sauteuse ou une scie à guichet pour

découper l'ouverture rectangulaire du système d’évacuation

dans le mur.

Style 2 – Découpages d'ouvertures pour un conduit

rectangulaire de 3¼ "x 10" (8,3 x 25,4 cm) sur raccord de

transition rond

Décharge à travers le toit

Découpage d’une ouverture rectangulaire de 4¹⁄₄" x 10½"

(10,8 cm x 26,7 cm) sur la face inférieure du bas du placard :

1. Tracer des lignes de distance “A” et de distance “B” à partir

du mur arrière, sur l’axe central de la face inférieure du

placard.

2. Tracer des lignes à 5¼" (13,3 cm) de part et d’autre de l’axe

central sur la face inférieure du placard.

3. Utiliser une scie sauteuse ou une scie à guichet pour

découper l'ouverture rectangulaire pour le passage du

conduit d'évacuation.

A. 8

³⁄₈

" (21,3 cm)

¹⁄₂

(1,3 cm) pour les placards de 12

(30,5 cm) de profondeur

⁷⁄₈

(9,8 cm) pour les placards de 15

( 38,1 cm) de profondeur

B. 4

³⁄₄

(12,1 cm) pour les placards de 12

(30,5 cm) de profondeur

¹⁄₈

(20,6 cm) pour les placards de 15

(38,1 cm) de profondeur

Axe central

⁷⁄₈" (2,2 cm)

*À partir du mur, et non

du cadre du placard

Ouvertures découpées

dans le placard

¹⁄₂

(1,3 cm) pour les placards de 12

(30,5 cm) de profondeur

⁷⁄₈

(9,8 cm) pour les placards de 15

(38,1 cm) de profondeur

B. 4

³⁄₄

(12,1 cm) pour les placards de 12

(30,5 cm) de profondeur

¹⁄₈

(20,6 cm) pour les placards de 15

(38,1 cm) de profondeur

2¾"

6¾"

(7,0 cm)

(17,1 cm)

Axe central

Avant du

placard

5¹⁄₄"

(13,3 cm)

5¹⁄₄"

(13,3 cm)

*À partir du mur, et non

du cadre du placard

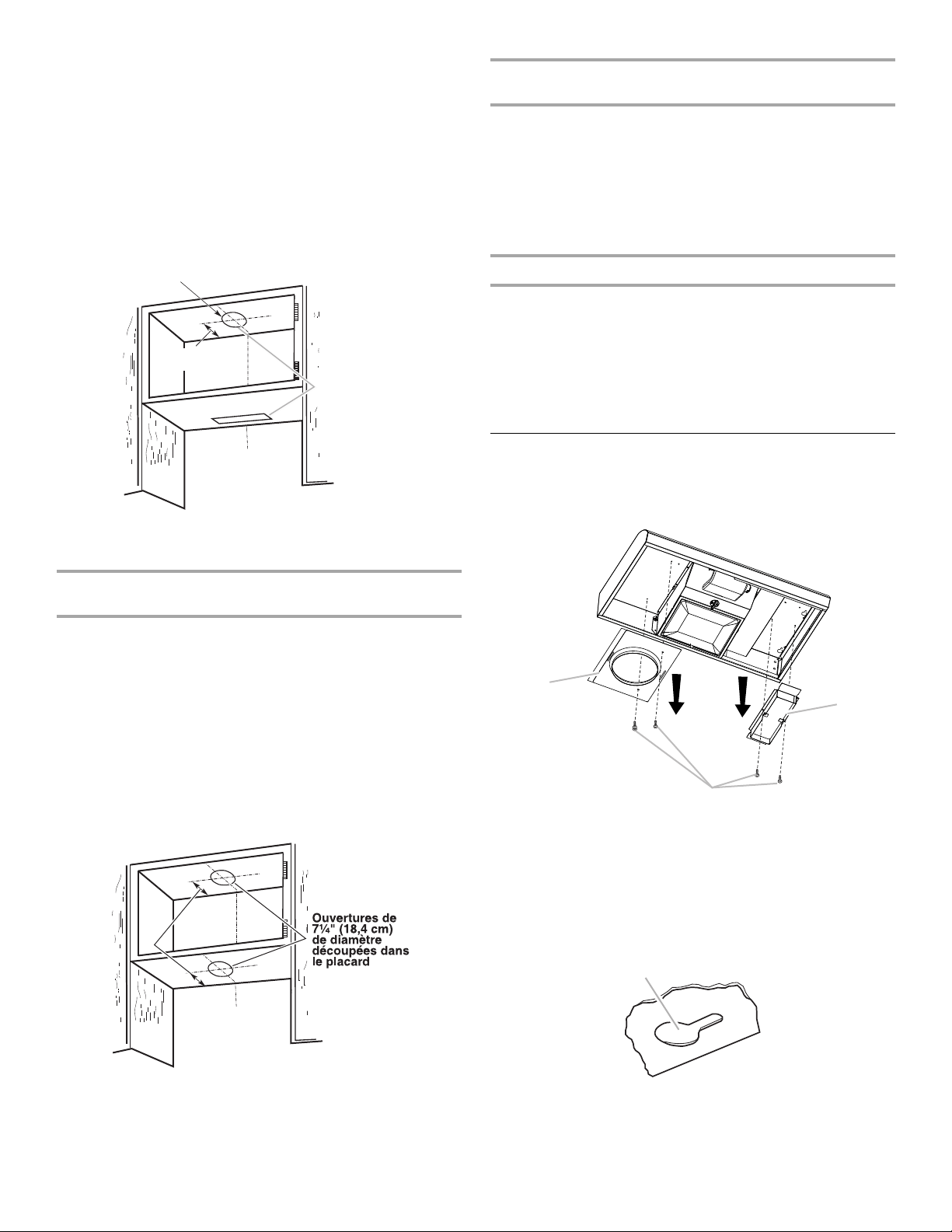

Découpage d’une ouverture circulaire sur la face inférieure

du sommet du placard :

1. Tracer un axe central sur la face inférieure du sommet du

placard.

2. Tracer une ligne de distance “A” en partant du mur arrière sur

la face inférieure du sommet du placard.

3. Utiliser un compas ou un gabarit circulaire pour tracer un

cercle avec un diamètre de ¼" (0,64 cm) supérieur à celui du

conduit d'évacuation.

4. Utiliser une scie sauteuse ou une scie à guichet pour

découper l'ouverture circulaire pour le passage du conduit

d'évacuation.

Style 3 – Découpage d’ouvertures pour un conduit

d’évacuation rond de 7" (17,8 cm)

Pour le découpage d'ouvertures pour conduit rond sur la

face inférieure du fond ou du sommet du placard :

1. Tracer un axe central sur la face inférieure du sommet du

placard.

2. Tracer une ligne de distance “A” en partant du mur arrière sur

la face inférieure du sommet et du bas du placard.

3. Utiliser un compas ou un gabarit circulaire pour tracer un

cercle avec un diamètre de ¼" (0,64 cm) supérieur à celui du

conduit d'évacuation.

4. Utiliser une scie sauteuse ou une scie à guichet pour

découper l'ouverture circulaire pour le passage du conduit

d'évacuation.

Installation d'un panneau d'extension pour les placards

de 15" (38,1 cm) de profondeur

IMPORTANT :

Pour les placards de 15" (38,1 cm) de profondeur,

un panneau d'extension IKEA

est nécessaire. Voir la section

“Assistance ou Service” pour commander le panneau d'extension

IKEA

de 30" (76,2 cm) (référence IKEA

302-822-39).

1. Installer le panneau d'extension au mur en utilisant les 3 vis et

le matériel (achatés séparément) adaptés à votre type de mur.

Utiliser les instructions d'installation fournies avec le panneau

d'extension.

Installation du conduit d’évacuation

1. Installer le conduit d’évacuation à travers les ouvertures

découpées dans le placard mural ou le mur. Achever

l’installation du système d’évacuation conformément à la

méthode d’évacuation sélectionnée. Voir la section

“Exigences concernant l'évacuation”.

2. À l’aide d’un produit de calfeutrage, assurer l’étanchéité

autour de la bouche de décharge à l’extérieur (à travers le

mur ou le toit).

Installation de la hotte

1. Retirer la plaque de montage du conduit rond de 7" (17,8 cm)

et le clapet anti-reflux rectangulaire de 3¹⁄₄" x 10" (8,3 x

25,4 cm) situés à l’intérieur de la hotte.

2. Soulever la hotte sous le placard et déterminer sa position

d’installation finale en la centrant sous le placard. Sur la face

inférieure du placard, marquer l’emplacement des 4 trous

allongés pour montage sur la hotte. Placer la hotte à part sur

une surface couverte.

A. 5

(12,7 cm) pour les placards de 12

(30,5 cm) de profondeur

³⁄₈

(21,3 cm) pour les placards de 15

(38,1 cm) de profondeur

A. 5

(12,7 cm) pour les placards de 12

(30,5 cm) de profondeur

³⁄₈

(21,3 cm) pour les placards de 15

(38,1 cm) de profondeur

Ouverture pour le conduit circulaire

Ouvertures

découpées

dans le placard

*À partir du mur, et non

du cadre du placard

*À partir du mur,

et non du cadre

du placard

A. Plaque de montage de conduit rond de 7" (17,8 cm)

B. Vis

C. Clapet anti-reflux rectangulaire de 3¼" x 10" (8,3 x 25,4 cm)

A. Trou allongé pour montage

3. À l'aide d'un foret de ¹⁄₈" (3 mm), percer 4 avant-trous tel

qu'illustré.

4. Installer les 4 vis de montage 4,5 x 13 mm dans les avant-

trous. Laisser un espace d’environ ¹⁄₄" (6,4 mm) entre les têtes

des vis et le placard pour faire glisser la hotte et la mettre en

place.

5. Selon les exigences d'installation, ôter les opercules

amovibles du conduit d'évacuation.

Installations pour système d'évacuation rond - Retirer

l’opercule amovible rectangulaire supérieur et l’opercule en

demi-cercle.

Installations pour système d'évacuation rectangulaire -

Pour les installations avec passage par le toit, retirer

l’opercule amovible rectangulaire supérieur du conduit

d'évacuation. Pour les installations murales, retirer l’opercule

amovible rectangulaire arrière.

Installation sans décharge à l’extérieur (recyclage) - Ne

pas retirer les opercules amovibles.

Installer une plaque de montage de conduit rond de 7"

(17,8 cm) ou un clapet anti-reflux de 3¹

⁄₄

" x 10"

(8,3 x 25,4 cm) en fonction de la configuration du circuit

d'évacuation. La fixer à la hotte à l'aide des vis de

3,5 x 9,5 mm fournies.

REMARQUE : Un clapet anti-reflux rond de 7" (17,8 cm) est

également disponible comme accessoire. Pour commander

des pièces, voir la section “Accessoires”.

REMARQUE : On peut installer la plaque de montage du

clapet anti-reflux pour conduit rond de 7" (17,8 cm) et le

raccord de conduit rectangulaire de 3¹⁄₄" x 10"

(8,3 x 25,4 cm) jusqu'à 1" (2,5 cm) de chaque côté du

centre de la hotte pour pouvoir installer les conduits

décentrés.

A. Perçage d'un avant-trou

A. Opercule amovible en demi-cercle du conduit

d'évacuation

B. Opercule amovible rectangulaire supérieur du

conduit d'évacuation

C. Opercule amovible rectangulaire arrière du

conduit d'évacuation

¹⁄₄"

(6,4 mm)

A. Clapet anti-reflux rond de 7" (17,8 cm)

(voir la section “Accessoires”)

B. Vis de 3,5 x 9,5 mm

C. Plaque de montage de conduit rond de 7" (17,8 cm)

D. Opercule amovible en demi-cercle du conduit d'évacuation

E. Opercule amovible rectangulaire du conduit d'évacuation

A. Raccord vertical

B. Vis de 3,5 x 9,5 mm

C. Opercules amovibles du conduit d'évacuation

D. Raccord horizontal

■ Si un clapet anti-reflux est monté avec une bouche de

décharge elle-même équipée d’un clapet anti-reflux,

vérifier qu’ils ne se gênent pas mutuellement. En cas

d’interférence, retirer le volet du clapet du connecteur de

conduit.

■ Installation sans décharge à l’extérieur (recyclage) -

Aucun dispositif de fixation de conduit. Le retrait de la

plaque de protection pour mode recyclage est

nécessaire. Ôter les deux vis de la plaque de protection

pour mode recyclage et retirer la plaque.

Installation du câble d'alimentation

1. Pour les installations à raccordement direct, acheminer le

câble d'alimentation du domicile selon les prescriptions du

Code national de l’électricité ou des normes CSA et des

codes et règlements locaux. La longueur du câblage depuis

le tableau de distribution (avec fusibles ou disjoncteurs) doit

être suffisante pour réaliser facilement le raccordement dans

le boîtier de connexion de la hotte.

Pour les installations avec ensemble de cordon

d'alimentation facultatif (voir la section “Accessoires”), suivre

les instructions de la section “Raccordement électrique”.

REMARQUES :

■ Utiliser uniquement avec des nécessaires de raccordement

du cordon d'alimentation de la hotte de cuisinière dont

l'utilisation a été testée et déclarée adéquate pour ce modèle

de hotte.

■ Ne pas mettre le système sous tension avant d’avoir

complètement terminé l’installation

2. Ôter la vis du couvercle du boîtier de connexion. Retirer le

couvercle du boîtier de connexion et le mettre de côté.

3. Ôter l’opercule pour le passage de l'alimentation électrique

du sommet ou de l'arrière de la hotte de ventilation (selon

l'emplacement du point d'entrée du câble d'alimentation du

domicile) et installer un serre-câble de ½" homologué UL ou

CSA.

4. À l'aide d'au moins deux personnes, soulever la hotte et la

placer à son emplacement final. Insérer suffisamment de

câble électrique à travers le serre-câble de ½" (homologation

UL ou CSA) pour établir les connexions avec le boîtier de

connexion. Serrer les vis du serre-câble.

5. Positionner la partie large des trous allongés de la hotte par-

dessus les vis de montage. Puis pousser la hotte vers le mur

pour engager la partie étroite des trous sur les vis. Serrer les

vis de montage en s'assurant que les vis sont dans la partie

étroite des trous.

6. Raccorder le circuit d’évacuation à la hotte. Assurer

l'étanchéité des jointures et la solidité de l'installation avec

des brides pour conduits ou du ruban adhésif.

7. Vérifier que les clapets anti-reflux fonctionnent correctement.

A. Vis

B. Plaque de protection pour mode recyclage

A. Couvercle du boîtier de connexion

B. Vis (3)

A. Opercule pour le passage de

l'alimentation électrique

Raccordement électrique

1. Déconnecter la source de courant électrique.

2. Connecter ensemble les conducteurs blancs (A) à l'aide de

connecteurs de fils (homologation UL).

3. Connecter ensemble les conducteurs noirs (B) à l'aide des

connecteurs de fils (homologation UL).

4. Connecter le conducteur de liaison à la terre vert (ou nu) du

câble d’alimentation du domicile à la vis verte de liaison à la

terre dans le boîtier de connexion et bien serrer.

5. Installer le couvercle du boîtier de connexion.

6. Reconnecter la source de courant électrique.

Achever l’installation

1. Installer l'ampoule de 75 watts (maximum). Voir

“Remplacement de l'ampoule” à la section “Entretien de la

hotte”.

2. Réinstaller le filtre à graisse s'il a été retiré. Voir la section

“Entretien de la hotte”.

3. Contrôler le fonctionnement du ventilateur et de l'éclairage de

la hotte. Voir la section “Utilisation de la hotte”.

Si la hotte ne fonctionne pas, déterminer si un disjoncteur

s’est ouvert ou si un fusible du domicile est grillé.

Déconnecter la source de courant électrique et inspecter les

connections du câblage.

REMARQUE : Pour pouvoir tirer le plus grand parti de la nouvelle

hotte, lire la section “Utilisation de la hotte”.

A. Conducteurs blancs

B. Conducteurs noirs

C. Connecteur de fils

(homologation UL)

D. Conducteur de liaison à la

terre vert (ou nu)

E. Ensemble d’accessoires -

câble d’alimentation du

domicile ou cordon

d’alimentation

F. Serre-câble homologué UL

ou CSA de ½"

G. Vis verte de liaison à la terre

AVERTISSEMENT

Risque de choc électrique

Déconnecter la source de courant électrique avant

l'entretien.

Replacer pièces et panneaux avant de faire la remise

en marche.

Le non-respect de ces instructions peut causer

un décès ou un choc électrique.

AVERTISSEMENT

Risque d'incendie

Relier le ventilateur à la terre.

Utiliser du fil en cuivre.

Brancher le fil relié à la terre à la vis verte reliée à la

terre dans la boîte de la borne.

Le non-respect de ces instructions peut causer un

décès, un incendie ou un choc électrique.

UTILISATION DE LA HOTTE

La hotte de cuisinière est conçue pour extraire fumée, vapeurs de

cuisson et odeurs de la zone de la table de cuisson. Pour obtenir

les meilleurs résultats, mettre le ventilateur de la hotte en marche

avant d’entreprendre une cuisson, et laisser le ventilateur

fonctionner pendant plusieurs minutes après l’achèvement d’une

cuisson pour pouvoir évacuer de la cuisine toute trace d’odeur

de cuisson ou de fumée.

Les commandes de la hotte sont situées sur la face avant de la

hotte.

Commandes de la hotte

Fonctionnement de l'éclairage

Pousser le commutateur d’éclairage vers la droite à la position 1

pour placer la lumière sur le réglage d'éclairage sur LOW (faible -

veilleuse).

Pousser le commutateur d’éclairage vers la droite à la position 2

pour placer la lumière sur le réglage d'éclairage HIGH (élevé).

Fonctionnement du ventilateur

La vitesse du ventilateur est variable. Tourner le commutateur du

ventilateur vers la droite pour mettre le ventilateur en position ON

(marche). Continuer de faire tourner le commutateur jusqu'à la

vitesse de ventilateur souhaitée.

Pour ÉTEINDRE le ventilateur, tourner le commutateur de vitesse

du ventilateur vers la gauche pour mettre le ventilateur en

position OFF (arrêt).

ENTRETIEN DE LA HOTTE

Nettoyage

IMPORTANT : Nettoyer fréquemment la hotte et les filtres à

graisse en suivant les instructions suivantes. Réinstaller le filtre à

graisse avant de faire fonctionner la hotte.

Surfaces externes :

IMPORTANT : Ne pas utiliser de tampons de récurage

savonneux, de nettoyants abrasifs, de crème à polir pour table

de cuisson, de laine d’acier, de chiffons de lavage rugueux ou

d’essuie-tout.

Pour éviter d’endommager les surfaces en acier inoxydable, ne

pas utiliser de nettoyants contenant du chlore.

Méthode de nettoyage :

■ Frotter dans la direction du grain pour éviter d’égratigner ou

d’endommager la surface.

■ Pour les modèles en acier inoxydable, nettoyant et poli pour

acier inoxydable – pièce n° 31462A (non inclus) : Voir la

section “Assistance ou service” pour commander.

■ Détergent liquide ou nettoyant tout-usage :

Rincer à l’eau propre et sécher avec un chiffon doux sans

charpie.

■ Nettoyant à vitre pour éliminer les traces de doigts.

Filtre à graisse métallique

Installations avec décharge à l'extérieur :

1. Ôter la vis de la patte de retenue du filtre à graisse.

2. Faire pivoter la patte de retenue du filtre à graisse pour libérer

le filtre.

3. Laver les filtres métalliques selon le besoin au lave-vaisselle

ou avec une solution de détergent chaude.

4. Réinstaller le filtre en plaçant le bord arrière dans la rainure à

l’arrière de la hotte. Enfoncer le filtre; faire pivoter la patte de

retenue du filtre pour fixer le filtre à la hotte.

5. Réinstaller la vis dans la patte de retenue du filtre à graisse.

A. Logement et protège-ampoule de

l'ampoule

B. Patte de retenue du filtre à graisse

C. Filtre à graisse

A. Commutateur de vitesse du ventilateur

B. Commutateur d'éclairage Marche/arrêt

A. Patte de retenue du filtre

Installations sans décharge à l'extérieur (recyclage) :

Le filtre à charbon n’est pas lavable. Celui-ci devrait durer

pendant 6 mois dans des conditions d'utilisation normales.

1. Réinstaller le filtre à graisse métallique avec le filtre à

charbon. Pour commander des pièces, voir la section

“Accessoires”.

Remplacement du filtre :

1. Ôter la vis de la patte de retenue du filtre à graisse.

2. Faire pivoter la patte de retenue du filtre à graisse pour libérer

le filtre.

3. Réinstaller le filtre en plaçant le bord arrière dans la rainure à

l’arrière de la hotte. Enfoncer le filtre; faire pivoter la patte de

retenue du filtre pour fixer le filtre à la hotte.

4. Réinstaller la vis de la patte de retenue du filtre à graisse.

Remplacement de l'ampoule

Éteindre la hotte et laisser l'ampoule refroidir.

1. Déconnecter la source de courant électrique.

2. Exercer une pression sur le cabochon en plastique de

protection pour pouvoir le retirer de la hotte.

3. Visser l'ampoule dans la douille.

4. Réinstaller le cabochon : exercer une pression sur le

cabochon pour pouvoir insérer les pattes dans les ouvertures

d’insertion.

5. Reconnecter la source de courant électrique.

Si la nouvelle lampe ne fonctionne pas, vérifier que la lampe est

correctement insérée dans sa douille avant de demander

l’intervention d’un dépanneur.

SCHÉMA DE CÂBLAGE

A. Douille de l'ampoule

B. Cabochon

C25

SE114A

Commutateur d'éclairage

Arrêt - Faible - Élevé

Contacteur du moteur

Marche - Arrêt

Positions du

commutateur

d'éclairage

1 - 3

Faible

1 - 2 Arrêt

1 - L

Élevé

Neu

REMARQUE: Vitesse 1

non utilisée

Diode

redresseuse

Vitesse 2

Commun

Vitesse 1

1,2 ±10% A

73 ±10% Watts

17,1 ±10% Ohms

13,6 ±10% Ohms

Caractéristiques du moteur

Alimentation électrique

120 VCA

Fréquence

60 Hz

Intensité

Puissance nominale

Résistance du moteur

Blanc - Rouge

Blanc - Noir

Vis de mise

à la terre

Terre

ASSISTANCE OU SERVICE

Avant de faire un appel pour assistance ou service, déterminer si

un disjoncteur s’est ouvert ou si un fusible du domicile est grillé.

Ce guide peut vous faire économiser le coût d’une intervention

de dépannage/d'entretien. Si vous avez encore besoin d’aide,

suivre les instructions ci-dessous.

Lors d’un appel, veuillez connaître la date d’achat, le numéro de

modèle et le numéro de série au complet de l’appareil. Ces

renseignements nous aideront à mieux répondre à votre

demande.

Si vous avez besoin de pièces de rechange

Si vous avez besoin de commander des pièces de rechange, nous

vous recommandons d’employer uniquement des pièces

spécifiées par l’usine. Les pièces spécifiées par l’usine

conviendront et fonctionneront bien parce qu’elles sont

fabriquées avec la même précision utilisée dans la fabrication de

chaque nouvel appareil IKEA

Pour localiser des pièces spécifiées par l’usine dans votre région,

nous appeler ou téléphoner au centre de service désigné le plus

proche.

Au Canada

Veuillez appeler sans frais le Centre pour l'eXpérience de la

clientèle de Whirlpool Canada LP au : 1-866-664-2449.

Nos consultants vous renseigneront sur les sujets suivants :

■ Caractéristiques et spécifications sur toute notre gamme

d’appareils électroménagers.

■ Consignes d'utilisation et d’entretien.

■ Vente d’accessoires et de pièces de rechange.

■ Références aux marchands locaux, aux distributeurs de

pièces de rechange et aux compagnies de service. Les

techniciens de service désignés par Whirlpool Canada LP

sont formés pour remplir la garantie des produits et fournir un

service après la garantie, partout au Canada.

Pour plus d’assistance

Si vous avez besoin de plus d’assistance, vous pouvez

soumettre par écrit toute question ou préoccupation à Whirlpool

Canada LP à l’adresse suivante :

Customer eXpérience Centre

Whirlpool Canada LP

200 – 6750 Century Ave.

Mississauga, Ontario L5N 0B7

Veuillez inclure dans votre correspondance un numéro de

téléphone où on peut vous joindre dans la journée.

Accessoires

Nettoyant et poli pour acier inoxydable

Commander la pièce numéro 31462A

Ensemble filtre à charbon

Commander la pièce numéro W10355450

Ensemble de cordon d'alimentation

Commander la pièce numéro W10355452

Clapet anti-reflux rond de 7" (17,8 cm)

Commander la pièce numéro W10355451

Panneau d'extension de 30" (76,2 cm)

Commander la référence IKEA

302-822-39

GARANTIE DES GROS APPAREILS MÉNAGERS IKEA

Pendant combien de temps la garantie limitée IKEA est-elle valide?

Cette garantie limitée est valide pendant cinq ans à compter de la date d'achat lorsque ce gros appareil ménager a été utilisé et

entretenu conformément aux instructions jointes au produit ou fournies avec celui-ci, sauf si l'appareil porte le nom LAGAN, auquel cas

cette garantie limitée est valide pendant un an à compter de la date d'achat. Cette garantie limitée est valide uniquement aux États-

Unis ou au Canada et s’applique exclusivement lorsque le gros appareil ménager est utilisé dans le pays où il a été acheté. Une preuve

de la date d’achat d’origine est exigée pour obtenir un service dans le cadre de la présente garantie limitée.

Quels sont les appareils ménagers non couverts par la garantie limitée IKEA de cinq (5) ans?

Pour les gros appareils ménagers portant le nom “LAGAN”, cette garantie limitée est valide pendant un an à compter de la date

d'achat.

Qui effectuera l'intervention d'entretien ou de réparation?

Cette garantie limitée est fournie par Whirlpool Corporation ou Whirlpool Canada LP (ci-après désignées “Whirlpool”). Le service doit

être fourni par une compagnie de service désignée par Whirlpool.

Que couvre cette garantie limitée?

La garantie limitée paiera pour les pièces spécifiées par l'usine et la main-d'œuvre pour corriger les vices de matériaux ou de

fabrication qui existaient déjà lorsque ce gros appareil ménager a été acheté. Les exceptions figurent sous le titre “Quels sont les

éléments non couverts par cette garantie limitée?”.

Quelles mesures seront prises pour corriger le problème?

La compagnie de service désignée examinera le produit et décidera, à sa seule discrétion, si ce produit est couvert par cette garantie

limitée. S'il est considéré comme couvert, la compagnie de service désignée corrigera le défaut. Le seul et exclusif recours du client

dans le cadre de la présente garantie limitée consiste en la réparation du produit telle que mentionné dans la présente.

Quels sont les éléments non couverts par cette garantie limitée?

■ Les visites de service pour rectifier l'installation du gros appareil ménager, montrer à l'utilisateur comment utiliser le gros appareil

ménager, remplacer ou réparer des fusibles du domicile ou rectifier le câblage ou la plomberie du domicile.

■ Les visites de service pour réparer ou remplacer les ampoules électriques, les filtres à air ou les filtres à eau de l'appareil. Les pièces

consomptibles ne sont pas couvertes par la garantie.

■ Les pièces de rechange ou la main-d’œuvre lorsque ce gros appareil ménager est utilisé à des fins autres que l'usage domestique

unifamilial normal ou lorsque les instructions d’installation et/ou les instructions de l’opérateur ou de l’utilisateur fournies ne sont pas

respectées.

■ Les dommages imputables à : accident, modification, usage impropre ou abusif, incendie, inondation, actes de Dieu, installation

fautive ou installation non conforme aux codes d’électricité ou de plomberie ou l’utilisation de pièces consomptibles ou de produits

de nettoyage dont l'utilisation n'est pas approuvée.

■ Les défauts d'apparence, notamment les éraflures, traces de choc, fissures ou tout autre dommage subi par le fini du gros appareil

ménager, à moins que ces dommages ne résultent de vices de matériaux ou de fabrication et ne soient signalés dans les 30 jours qui

suivent la date d'achat.

■ Toute perte d'aliments ou de médicaments due à une défaillance du réfrigérateur ou du congélateur.

■ L’enlèvement et la livraison. Ce gros appareil ménager est conçu pour être réparé à domicile.

■ Les réparations aux pièces ou systèmes résultant d’une modification non autorisée faite à l’appareil.

■ Les frais de déplacement et de transport pour une intervention sur un produit si le gros appareil ménager est situé dans une région

éloignée où un service d’entretien autorisé n’est pas disponible.

■ L’enlèvement et la réinstallation du gros appareil ménager si celui-ci est installé dans un endroit inaccessible ou n'est pas installé

conformément aux instructions d'installation fournies.

■ Les pièces de rechange ou la main-d’œuvre pour les gros appareils ménagers dont les numéros de modèle/de série ont été enlevés,

modifiés ou ne peuvent pas être facilement identifiés.

Le coût d’une réparation ou de pièces de rechange dans le cadre de ces circonstances exclues est à la charge du client.

Clause d'exonération de responsabilité au titre des garanties implicites

LES GARANTIES IMPLICITES, Y COMPRIS LES GARANTIES APPLICABLES DE QUALITÉ MARCHANDE OU D'APTITUDE À UN

USAGE PARTICULIER, SONT LIMITÉES À CINQ ANS (UN AN POUR LES GROS APPAREILS MÉNAGERS PORTANT LE NOM

“LAGAN”) OU À LA PLUS COURTE PÉRIODE AUTORISÉE PAR LA LOI. Certains États et provinces ne permettent pas de limitation sur

la durée de garanties implicites de qualité marchande ou d'aptitude à un usage particulier, de sorte que la limitation ci-dessus peut ne

pas être applicable dans votre cas. Cette garantie vous confère des droits juridiques spécifiques et vous pouvez également jouir

d’autres droits qui peuvent varier d’une juridiction à l'autre.

Limitation des recours; exclusion des dommages fortuits et indirects

LE SEUL ET EXCLUSIF RECOURS DU CLIENT DANS LE CADRE DE LA PRÉSENTE GARANTIE LIMITÉE CONSISTE EN LA

RÉPARATION PRÉVUE CI-DESSUS. WHIRLPOOL N’ASSUME AUCUNE RESPONSABILITÉ POUR LES DOMMAGES FORTUITS OU

INDIRECTS. Certains États et certaines provinces ne permettent pas l’exclusion ou la limitation des dommages fortuits ou indirects de

sorte que ces limitations et exclusions peuvent ne pas être applicables dans votre cas. Cette garantie vous confère des droits juridiques

spécifiques et vous pouvez également jouir d’autres droits qui peuvent varier d’une juridiction à l'autre.

Comment nous contacter si vous avez besoin d'une intervention d'entretien ou de réparation

Si vous résidez à l'extérieur des 50 États des États-Unis et du Canada, contactez votre marchand IKEA autorisé pour déterminer si une

autre garantie s'applique.

Si vous avez besoin d'une intervention d'entretien ou de réparation, veuillez lire les Instructions d'installation et/ou la section

“Dépannage” dans le Guide d'utilisation et d'entretien avant de nous contacter. Si vous avez besoin d'aide supplémentaire, n'hésitez

pas à nous contacter aux États-Unis et au Canada au 1-866-664-2449.

3/09

Conservez ce manuel et votre reçu de vente ensemble pour

référence ultérieure. Pour le service sous garantie, vous

devez présenter un document prouvant la date d'achat ou

d'installation.

Inscrivez les renseignements suivants au sujet de votre gros

appareil ménager pour mieux vous aider à obtenir assistance ou

service en cas de besoin. Vous devrez connaître le numéro de

modèle et le numéro de série au complet. Vous trouverez ces

renseignements sur la plaque signalétique située sur le produit.

Nom du marchand ______________________________________________

Adresse ________________________________________________________

Numéro de téléphone ___________________________________________

Numéro de modèle______________________________________________

Numéro de série ________________________________________________

Date d’achat____________________________________________________

W10722651B

® IKEA is a registered trademark of Inter-Ikea Systems B.V.

® IKEA es una marca registrada de Inter-Ikea Systems B.V.

® IKEA est une marque déposée de Inter-Ikea Systems B.V.

11/14

Printed in Mexico

Impreso en México

Imprimé au Mexique

Ikea IH3402DS 30" Range Hood

Product's Documents

Installation Instructions and Use & Care Guide

Specifications

Ikea IH3402DS Questions and Answers

Related Products

Ikea IH3402YS0 30" Range Hood

Ikea IXL5430DS 30 Inch Range Hood Liner

Ikea IHW53UC0FS 30" Wall-Mount Canopy Range Hood

Ikea IHW2530BS 30" (76.2 Cm) Wall Mount Canopy Range Hood

Ikea IHW61UC0FS 30" (76.2 Cm) Wall Mount Canopy Range Hood
