Maytag MHW9000YR 27 Inch Front-Load Washer User Manual

W10254443A

W10254444A - SP

Use & Care Guide

Guide d’utilisation et d’entretien

FRONT-LOADING AUTOMATIC WASHER

LAVEUSE AUTOMATIQUE À CHARGEMENT FRONTAL

Para obtener acceso

al Manual de uso y cuidado

en español, o para obtener

información adicional acerca

de su producto, visite:

www.maytag.com

If you have any problems or questions, visit us at www.maytag.com

Pour tout problème ou question, consulter www.maytag.ca

Designed to use only HE

High Efciency detergents.

Conçue pour l’utilisation

d’un détergent haute

efcacité seulement.

Certied to Sanitize and to Reduce Allergens

Homologué pour assainir et pour réduire la présence

d’allergènes

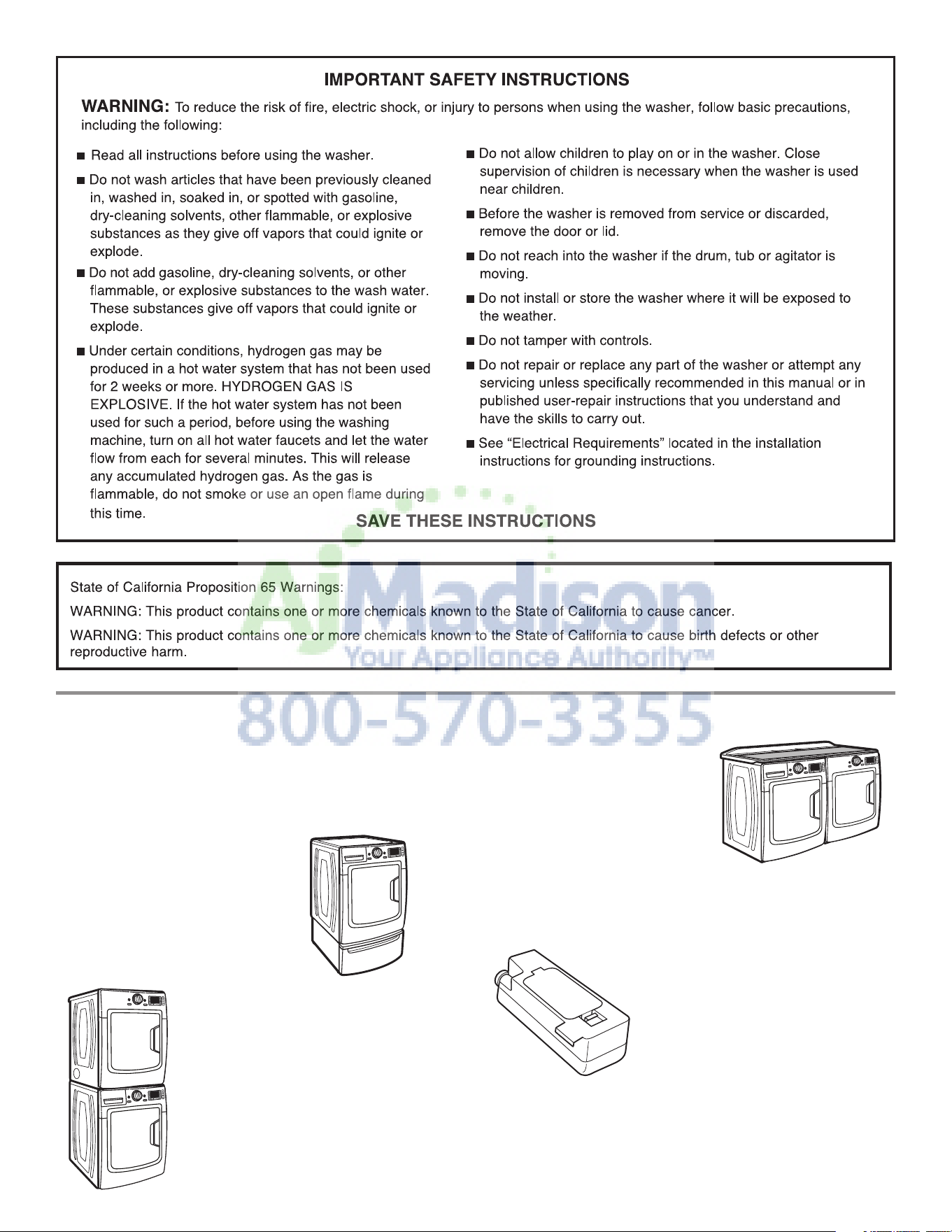

WASHER SAFETY

FRONT-LOADING AUTOMATIC WASHER

TABLE OF CONTENTS

WASHER SAFETY ....................................................................2

ACCESSORIES ........................................................................3

CONTROL PANEL AND FEATURES .........................................4

ON-SCREEN OPTIONS AND SETTINGS .................................6

SPECIALTY CYCLES ................................................................7

ADDITIONAL FEATURES ..........................................................7

CYCLE GUIDE ..........................................................................8

USING YOUR WASHER .........................................................10

WASHER MAINTENANCE ......................................................14

ABOUT DETERGENT CONCENTRATION ..............................17

TROUBLESHOOTING ............................................................18

ASSISTANCE OR SERVICE ..................................... Back Cover

LAVEUSE AUTOMATIQUE

À CHARGEMENT FRONTAL

TABLE DES MATIèRES

SÉCURITÉ DE LA LAVEUSE ..................................................20

ACCESSOIRES ......................................................................21

TABLEAU DE COMMANDE ET CARACTÉRISTIQUES ..........22

OPTIONS ET RÉGLAGES À L’ÉCRAN ...................................24

PROGRAMMES SPÉCIAUX ...................................................25

ADDITIONAL FEATURES ........................................................25

GUIDE DES PROGRAMMES ..................................................26

UTILISATION DE LA LAVEUSE ...............................................28

ENTRETIEN DE LA LAVEUSE ................................................33

À PROPOS DE LA CONCENTRATION DU DÉTERGENT .......36

UTILISATION DE LA CARACTÉRISTIQUE

DU DÉPANNAGE INTEGRÉE .................................................37

DÉPANNAGE ..........................................................................37

GARANTIE ..............................................................................49

ASSISTANCE OU SERVICE ...........................Couverture arrière

Optimal Dispense Liquid HE Detergent Cartridge

If you frequently alternate between two

different liquid HE detergents, you may

also purchase an additional cartridge.

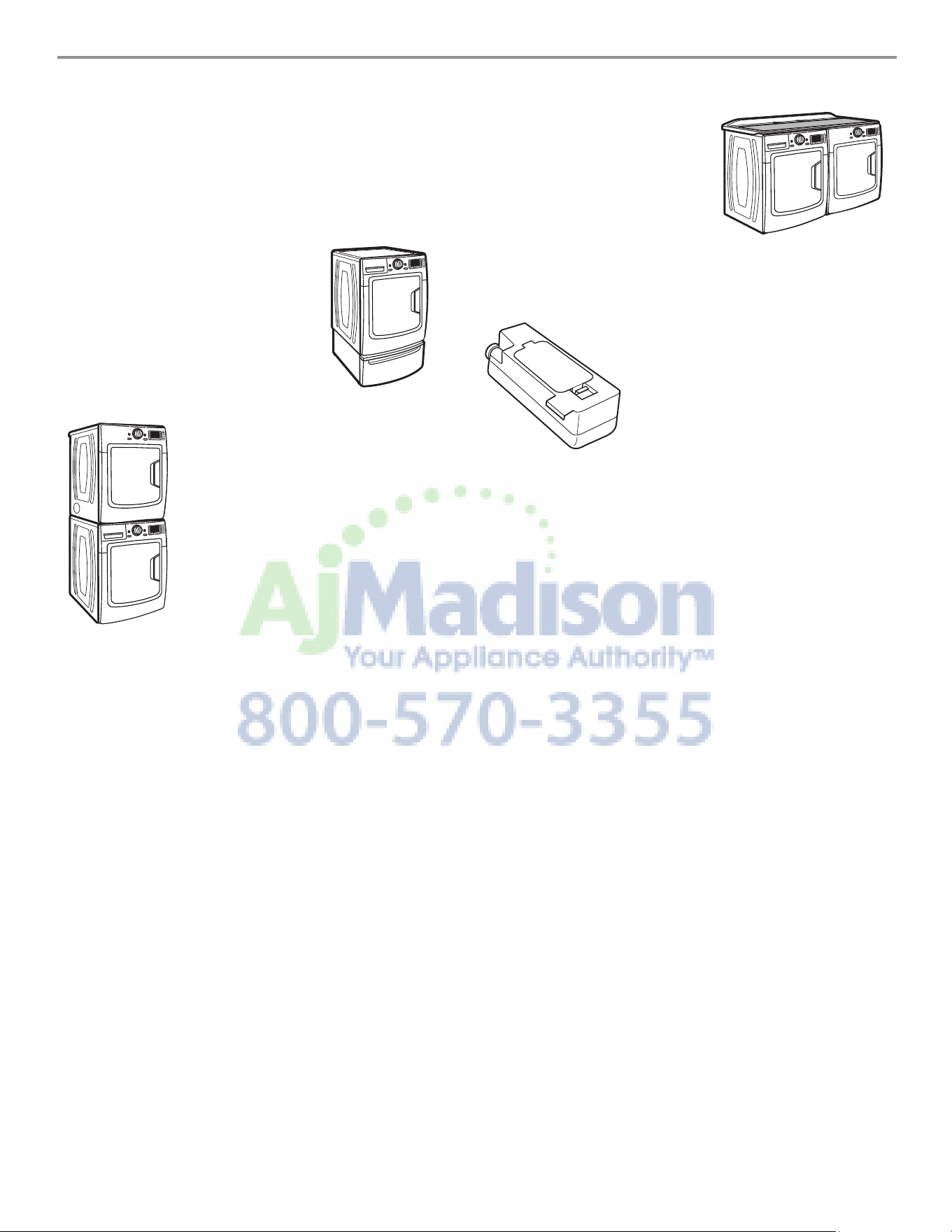

ACCESSORIES

Customize your new washer and dryer with the following

genuine Maytag accessories. For more information on options

and ordering, contact your dealer, call us at 1-800-901-2042,

or visit: www.maytag.com/accessories.

In Canada, call 1-800-807-6777, or visit: www.maytag.ca.

15" Pedestal

Color-matched pedestals raise

the washer and dryer to a more

comfortable working height.

The large drawer provides

convenient storage.

Stack Kit

If space is at a premium,

the stack kit allows the dryer

to be installed on top of

the washer.

Worksurface

The worksurface bridges

the washer and dryer, and

provides a convenient working

and storage area.

power

cancel

start

pause

press and

hold to start

press and hold

for 3 seconds

steam for stains

fresh hold

whites

heavy duty

delicate

rinse/drain

& spin

small

load

with

clean

washer

bedding

wrinkle control

allergen

normal

temp levelsoil level spin speed

optimal

dispense

learn

drum

light

sound &

display

control

lock

handwash

specialty

cycles

CONTROL PANEL AND FEATURES

POWER/CANCEL

Press to turn the washer on and off.

Press to stop/cancel a cycle at any time.

NOTE: When the washer is turned on for the rst time after

being plugged in or after a power outage, please allow

approximately one minute for the washer display to start up.

WASH CYCLE KNOB

Use your Wash Cycle knob to select available cycles on your

washer. Turn the knob to select a cycle for your laundry load.

See “Cycle Guide” for detailed descriptions of cycles.

START/PAUSE

Press and hold to start a cycle, or press once while a cycle

is in process to pause it.

COLOR LCD DISPLAY SCREEN

This screen will display current options and settings, cycle

information, and estimated time remaining. You can also

use the navigation buttons below and on either side of the

screen to access helpful laundry and troubleshooting tips.

OPTIONS AND FEATURES

Optimal Dispense

This button is used to adjust the dispenser settings,

including adjustments for detergent concentration and

water hardness level.

IMPORTANT: When using the dispenser cartridge with

concentrated liquid detergent, be sure to change the

detergent concentration settings in the control if the

detergent used is different than factory preset of 2x

concentration.

A Optimal Dispense liquid

HE detergent cartridge

B Powdered HE detergent compartment

C Liquid fabric softener

D Chlorine bleach

Learn More

Press to get more information on a setting or option, or to

access the built-in troubleshooting feature. Press LEARN

MORE again to return to the previous screen.

Drum Light

Press to turn the Drum Light on or off. The drum light

will also turn on when the door is opened, and turn off

automatically after 5 minutes.

Sound & Display

The SOUND & DISPLAY button allows you to adjust the

LCD display settings, including brightness and other

preferences. Under SOUND & DISPLAY, you can access

the following functions:

Cycle Signal

Adjusts the volume of the End of Cycle signal, or turns

it off.

Button Sound

Adjusts the volume of the button sounds, or turns

them off.

Brightness

Adjusts the brightness of the LCD screen.

Language

Displays information in English, French, or Spanish.

Control Lock

Allows you to disable all controls except the power button

to avoid unauthorized use or changes to running cycles.

Optimal Dispense Cartridge

Each dispenser cartridge holds up to 18.5 oz. (550

ml) of liquid HE detergent, enough for up to 36

†

loads,

depending on cycle and detergent concentration. The

cartridge ts into compartment B of the dispenser

drawer for convenient loading.

n

Change detergent concentration setting

if detergent used is different than factory

preset of 2x concentration.

n

Change water hardness setting if desired

level is different than factory preset of Normal.

Powdered High Efciency “HE” detergent

compartment

This compartment holds powdered HE detergent

for a single load.

Liquid fabric softener compartment

Automatically dilutes and dispenses liquid fabric

softener at the optimum time in the cycle.

Use only liquid fabric softener in this dispenser.

Liquid chlorine bleach compartment

Automatically dilutes and dispenses liquid chlorine

bleach at the optimum time during the rst rinse

after the wash cycle. This compartment cannot dilute

powdered bleach.

LCD CONTROLS

Use these buttons to select options displayed in the LCD

screen, and to navigate through options.

and BUTTONS

Button

Press the

button to go back to the previous set

of options or settings.

Button

Many screens have more than 3 selections.

Press the

button to show additional options

or settings.

SELECTION BUTTONS

Use the three selection buttons to choose options or

settings displayed on the LCD screen.

STEAM FOR STAINS

The Steam for Stains option adds additional soak and

wash time to many cycles to help remove tough stains.

An integrated heater helps to maintain optimal wash

temperatures. Steam for Stains provides a Steam boost for

added cleaning power. See the “Cycle Guide” for cycles that

allow the Steam for Stains option.

FRESH HOLD

While programming a cycle, press to activate the Fresh Hold

option. This will periodically tumble the load after the end of the

cycle for up to 16 hours while the integrated fan circulates air

through the washer to reduce humidity. With the washer on,

you may also activate the Fresh Hold

option without running

a cycle by pressing and holding for 3 seconds, then pressing

START/PAUSE.

When to use Fresh Hold

When you can’t remove the load from the washer right

away to help avoid musty odor build-up.

Combined with the Small Load cycle, you can wash

and dry a small load of many common lightweight

items overnight to save time and energy.

NOTES:

The door will lock while the Fresh Hold

option is active.

Press the POWER/CANCEL button to stop the cycle and

unlock the door.

Fresh Hold

is not available if the spin speed is set to None.

optimal

dispense

OPTIMAL DISPENSE DRAWER

The Optimal Dispense drawer gives you the convenience of

automatically adding HE detergent, liquid chlorine bleach,

and fabric softener to the wash load at the proper time.

See “Using the Dispenser” for information on using the

dispenser drawer.

Choosing the Right Detergent

Use only High Efciency detergents. The package will be

marked “HE” or “High Efciency.” Low-water washing creates

excessive sudsing with a regular non-HE detergent. Using regular

detergent will likely result in longer cycle times and reduced

rinsing performance. It may also result in component failure and,

over time, build-up of mold or mildew. HE detergents are made

to produce the right amount of suds for the best performance.

Follow the manufacturer’s instructions to determine the amount

of detergent to use.

Use only High Efciency (HE) detergent.

†

The number of loads will vary, depending on detergent concentration,

load size, cycle used, and soil level. The maximum capacity of up to

36 loads requires use of 6x concentration detergent.

ON-SCREEN OPTIONS AND SETTINGS

Many of the settings and options for each cycle are included in

the on-screen display, and can be selected or adjusted once you

have selected the wash cycle with the cycle knob.

NOTE: Not all options or settings are available with all cycles,

and some may not be used together.

SPIN SPEED

This washer automatically selects the spin speed based on the

cycle selected. Preset speeds can be changed.

Faster spin speeds mean shorter dry times, but may increase

wrinkling in your load.

Slower spin speeds reduce wrinkling, but will leave

your load more damp.

DELAY START

Delay the start of the wash cycle up to 16 hours.

PRETREAT

Prewash

Use Prewash with loads of heavily soiled items. Prewash will

add additional time to the main cycle.

Autosoak

Autosoak is helpful in removing small spots of set-in stains

from fabrics. It tumbles the load briey for even distribution,

then provides an extended cold or warm water soak with

minimal drum movement to help loosen tough stains.

RINSE

Normal

Standard rinse is default on most cycles. See the “Cycle

Guide” for available Wash/Rinse temperature options.

Extra

Provides an extra rinse to thoroughly ush out bleach or

allergens. Extra rinse is default on the Whites cycle and

some Specialty Cycles. It can be added to most other

cycles by selecting the Extra option.

Ultra

Ultra provides two additional rinses to a cycle. Ultra may

be selected for all cycles located around the dial with the

exception of Drain & Spin and Clean Washer. It may also be

added to the Stuffed Animals and Pillows Specialty Cycles.

MAX EXTRACT

™

Max Extract

™

uses an extended high-speed spin to

remove additional water during the spin. This helps

reduce drying times.

To adjust settings, use the selection button beneath the desired

option. If the screen shows the multiple page symbol

press the

or button to display additional options.

Then press the or button until the desired setting for that

option is in the center of the display and press the center

selection button to select.

TEMPERATURE

The recommended wash temperature is preset for each cycle.

You may also select a wash temperature based on the type of

fabric and soils being washed. For best results, use the warmest

wash water safe for your fabric, following the garment label

instructions. All wash temperatures feature a cold rinse, except

Warm/Warm, which has a warm wash and a warm rinse.

SOIL LEVEL

Soil level is preset for each wash cycle. For most loads, use the

soil level that is preset with the cycle you have chosen.

Press the

or button to adjust the Soil Level to the desired

setting. Different Soil Level settings may increase or decrease the

cycle time shown in the Estimated Time Remaining display.

SPECIALTY CYCLES

Specialty cycles are designed for a specic purpose, such as

washing pillows or comforters. To select a specialty cycle, turn

the Wash Cycle knob to Specialty, then select the desired cycle

from the display screen using the selection buttons.

Specialty Cycles include:

Shower Curtains - Plastic

Shower Curtains - Fabric

Pillows - Decorative

Pillows - Feather

Pillows - Fiberll

Kitchen Towels

Stuffed Animals

Pet Bedding

Bath Mats - Rubber

Bath Mats - Rubber Backed

Bath Mats - Fabric

Drapes - Sheer

Drapes - Cotton

Drapes - Heavy

Rugs - Rubber-Backed

Rugs - Fabric

Tablecloths - Cloth-backed

Vinyl

Tablecloths - Cotton/Linen

Tablecloths - Polyester

ADDITIONAL FEATURES

POWERSPRAY

Powerspray uses a special spray nozzle just inside the door.

This spray nozzle adds water to the load at the beginning of

the cycle as well as at different times during the cycle.

When using the Optimal Dispense cartridge, the Powerspray

nozzle is used to add water and detergent to the load. If you

are using the single-dose detergent compartment, water and

detergent are added through the regular water inlets; the

Powerspray nozzle is not used.

CYCLE GUIDE — STANDARD CYCLES

For additional cycle details and options, refer to the LCD display.

Settings and options shown in bold are default settings for that cycle.

For best performance, not all settings are available with each cycle, and some options cannot be used together.

†† Allergen

Allergen cycle certied by NSF International, an independent, third party testing and certication organization.

The certication veried that this cycle reduced tested allergens by at least 95.0% and maintained the water

temperature necessary to kill dust mites. Only the allergen cycle has been designed to meet the requirements

of NSF Protocol P351 for Allergen Reduction Performance effectiveness.

† Sanitize

Cycles certied by NSF International, an independent, third party testing and certication organization are those with

the sanitize temperature selection available. The certication veried that these cycles reduce 99.9% of bacteria typically

found on clothing, bedding, and towels. There is no carryover of bacteria between loads after the cycle is complete.

Only cycles with sanitize wash temperature selected have been designed to meet the requirements of NSF Protocol

P172 for Sanitizing Effectiveness.

Normally soiled cottons, Normal Hot/Cold Extra High Extra Heavy Extra / Ultra Rinse This cycle combines medium-speed

linens, sheets, and Warm/Warm High Heavy Steam for Stains tumbling and an extra high-speed

mixed garment loads Warm/Cold Medium Normal Max Extract

™

spin. This cycle is designed to

Cool/Cold None Light Pretreat provide the most energy efciency.

Cold/Cold Fresh Hold

Delay Start

Sturdy colorfast Heavy

Steam Sanitize

†

/Cold

Extra High Extra Heavy Extra / Ultra Rinse High-speed tumbling and an

fabrics and heavily Duty Hot/Cold High Heavy Steam for Stains extra high-speed nal spin help

soiled garments, Warm/Warm Medium Normal Max Extract provide optimal cleaning and

towels, and jeans Warm/Cold Low Light Pretreat reduce drying times.

Cool/Cold Extra Low Fresh Hold

Cold/Cold None Delay Start

Heavily soiled white Whites

Steam Sanitize

†

/Cold

Extra High Extra Heavy Extra / Ultra Rinse Hot wash temperatures ensure

fabrics and garments Hot/Cold High Heavy Steam for Stains liquid chlorine bleach action.

Warm/Warm Medium Normal Max Extract An Extra Rinse helps remove

Warm/Cold Low Light Pretreat any bleach residue in clothes.

Cool/Cold Extra Low Fresh Hold Ultra and Normal rinse settings

Cold/Cold None Delay Start are also available as options.

Heavily soiled Power Wash

Steam Sanitize

†

/Cold

Extra High Extra Heavy Extra / Ultra Rinse Features an extended wash time

durable fabrics, Hot/Cold High Heavy Steam for Stains to help remove tough stains.

overalls, coveralls, Warm/Warm Medium Normal Max Extract Steam for Stains is automatically

sweatshirts, pants, and Warm/Cold Low Light Pretreat added for extra cleaning power.

outdoor garments None Fresh Hold

Delay Start

Lightly-soiled shirts, Wrinkle Hot/Cold Medium Extra Heavy Extra / Ultra Rinse This cycle combines low-speed

blouses, trousers, Control Warm/Cold Low Heavy Steam for Stains tumbling and low-speed spin

pants and dresses Cool/Cold Extra Low Normal Max Extract for gentle fabric care and reduced

Cold/Cold None Light Pretreat wrinkling.

Fresh Hold

Delay Start

Blankets, comforters Bedding Sanitize

†

/Cold High Extra Heavy Extra / Ultra Rinse Uses an initial soak to completely

Hot/Cold Medium Heavy Steam for Stains saturate the load, followed by

Warm/Warm Low Normal Pretreat medium wash speeds and a

Warm/Cold Extra Low Light Fresh Hold medium-speed spin to maintain

Cool/Cold None Delay Start load balance.

Cold/Cold

Sturdy garments and Allergen

††

Steam Sanitize

†

/Cold

Extra High Extra Heavy Extra / Ultra Rinse Uses more water to ush out

household items Hot/Cold High Heavy Steam for Stains allergens such as dust mites

exposed to possible Medium Normal Max Extract and pet dander from

allergens Light Pretreat normally-soiled items.

Fresh Hold

Delay Start

Sheer fabrics, Delicate Warm/Warm Extra High Normal Extra / Ultra Rinse This cycle combines low-speed

lingerie, sweaters, Warm/Cold High Light Fresh Hold tumbling and low-speed spin

and silks Cool/Cold Medium Delay Start for gentle fabric care and reduced

Cold/Cold Low wrinkling.

Extra Low

None

Items to wash

using default

cycle settings:

Cycle:

Wash/Rinse

Temperature:

Spin

Speed:

Soil

Level:

Available

Options:

Cycle Details:

Model: MHW9000**

Small loads of items Handwash Warm/Warm Extra High Normal Extra / Ultra Rinse Similar to the way garments are

labeled “handwash”: Warm/Cold High Light Fresh Hold hand-washed in a sink, this cycle

undergarments, Cool/Cold Medium Delay Start combines periods of low-speed

bras, silks Cold/Cold Low tumbling and soaking. NOTE: Use

Extra Low mesh garment bags as needed.

None

Small loads of 3 - 4 Small Load Hot/Cold Extra High Heavy Extra / Ultra Rinse For small loads (3-4 items) needed

lightly soiled garments Warm/Cold High Normal Fresh Hold quickly. This cycle combines

Cool/Cold Medium Light Delay Start high-speed tumbling, a shortened

Cold/Cold Low wash time, and an extra high-speed

Extra Low spin for reduced drying times.

Swimwear, items Rinse/Drain, Warm/Warm Extra High N/A Extra / Ultra Rinse The default cycle is Rinse, Drain, &

that need rinsing only & Spin Warm/Cold High Fresh Hold Spin. This cycle adds water, then

Cool/Cold Medium uses high-speed tumbling and an

Cold/Cold Low extra high-speed spin. For some

Extra Low fabrics, you may wish to set the

None spin speed to a lower setting.

Wet load of clothes Rinse/Drain, N/A Extra High N/A Fresh Hold Select “None” for rinses. Use this

& Spin High cycle to spin excess water out of a

Medium load. This cycle drains the water

Low and spins at an extra high speed.

Extra Low Spin speed can be set to

None a lower setting.

No clothes in washer Clean Washer N/A N/A N/A N/A Make sure no clothes are in washer.

with affresh

Use monthly with affresh

to clean

the interior of the washer.

Shower Curtains Specialty Varies by cycle. See the Specialty Cycle section Specialty Cycles provide custom

Pillows Cycles of this guide. cycles for tackling common

Kitchen Towels household cleaning tasks. Refer to

Stuffed Animals the on-screen description for the

Pet Bedding individual cycles for additional

Bath Mats details and available settings.

Drapes NOTE: To maintain a balanced load,

Rugs it may be necessary to add a few

Tablecloths items with certain loads.

CYCLE GUIDE — SPECIAL-PURPOSE CYCLES

Items to wash

using default

cycle settings:

Cycle:

Wash/Rinse

Temperature:

Spin

Speed:

Soil

Level:

Available

Options:

Cycle Details:

Load Size Recommendations

For best results, follow the load size recommendations noted for each cycle. For cycles without a load size

recommendation, follow on-screen instructions or see the Cycle Details in the Cycle Guide.

Small load: To maintain a balanced load, ll the washer drum with 3-4 items, not more than 1/4 full.

Medium load: Fill the washer drum up to about 1/2 full.

Large load: Fill the washer drum up to about 3/4 full.

Extra-large load: Fill the washer drum, but make sure clothes can tumble freely.

For best results, avoid packing tightly.

For additional cycle details and options, refer to the LCD display.

Settings and options shown in bold are default settings for that cycle.

For best performance, not all settings are available with each cycle, and some options cannot be used together.

USING YOUR WASHER

Sort items by recommended cycle, water temperature, and

colorfastness. Separate heavily soiled items from lightly soiled.

Separate delicate items from sturdy fabrics. Treat stains

promptly and check for colorfastness by testing stain remover

products on an inside seam.

1. Sort and prepare your laundry

Open the washer door. If desired, add Oxi product or color-safe

bleach to the drum before loading clothes. Place a load of sorted

clothes loosely in the washer. Items need to move freely for best

cleaning and to reduce wrinkling and tangling. Close the washer

door by pushing it rmly until the latch clicks.

n Depending on load type and cycle, the washer can be fully

loaded, but not tightly packed. Washer door should close

easily. See “Cycle Guide” for loading suggestions.

n Mix large and small items and avoid washing single items.

Load evenly.

n Wash small items in mesh garment bags. For multiple items,

use more than one bag and ll bags equally.

2. Load laundry into washer

First wash cycle without laundry

Before washing clothes for the rst time, ll the HE liquid

dispenser cartridge and install in the dispenser drawer. Choose

the SMALL LOAD cycle and run it without clothes. Use only

HE detergent. This initial cycle serves to ensure the interior is

clean and the dispenser drawer is ready for use before washing

clothes.

Choosing the Right Detergent

Use only High Efciency detergents. The package will be

marked “HE” or “High Efciency.” Low-water washing creates

excessive sudsing with a regular non-HE detergent. Using regular

detergent will likely result in longer cycle times and reduced

rinsing performance. It may also result in component failure and,

over time, build-up of mold or mildew. HE detergents are made

to produce the right amount of suds for the best performance.

Follow the manufacturer’s instructions to determine the amount

of detergent to use.

Use only High Efciency (HE) detergent.

IMPORTANT:

n Empty pockets. Loose change, buttons, or any small object

can plug pumps and may require a service call.

n Close zippers, fasten hooks, tie strings and sashes, and

remove non-washable trim and ornaments.

n Mend rips and tears to avoid further damage to items

during washing.

n Turn knits inside out to prevent pilling. Separate lint-takers

from lint-givers. Synthetics, knits, and corduroy fabrics will

pick up lint from towels, rugs, and chenille fabrics.

n Do not dry garments if stains remain after washing, because

heat can set stains into fabric.

n Always read and follow fabric care labels and laundry

product instructions. Improper usage may cause damage

to your garments.

Using the Optimal Dispense Drawer

3. Add HE detergent to dispenser

Powdered detergent:

Add directly to the

compartment.

Place a measured amount of detergent

in the powdered HE detergent

compartment.

Use only High Efciency

(HE) detergent.

Optimal Dispense cartridge

Adding detergent for a single load

IMPORTANT:

• Do not use liquid detergents in the single-load

compartment; liquid detergents may seep out of the

detergent compartment before the main wash begins.

• If you are using the Delay Wash option, use of the

dispenser cartridge is recommended, or powdered

detergent may be used in the HE powdered detergent

compartment.

Powdered HE

detergent

compartment

To use the dispenser drawer:

1. Open the dispenser drawer.

2. Add laundry products as described in steps 3–6.

3. Slowly close the dispenser drawer. Make sure it is

completely closed.

NOTE: A small amount of water may remain in the dispensers

from the previous wash cycle. This is normal.

Tab

Use only HE High Efciency

liquid detergents. The dispenser cartridge

will hold about 18.5 oz. (550 ml) of HE liquid

detergent, or enough for up to 36 loads

†

To Fill:

Pull back on the tab and lift the ll

door. Fill to the “MAX” line with

HE liquid detergent. Close ll door.

It will click into place.

To Install the Dispenser Cartridge:

1. Pull out the dispenser drawer.

2. Insert the dispenser cartridge completely in detergent

compartment as shown.

3. Slowly slide the dispenser drawer in until it is completely

closed. The washer will automatically detect the

dispenser cartridge once you start the washer.

4. Adjust the detergent concentration and water hardness

settings, if needed. Default settings are 2x detergent

concentration and normal water hardness. If the

detergent concentration is not listed on the package,

see “About Detergent Concentration” to calculate the

concentration.

To Adjust Dispenser Settings:

1. Press OPTIMAL DISPENSE.

2. Select the desired detergent concentration and water

hardness settings using the LCD control buttons.

NOTE:

n

The dispenser cartridge should be rinsed out when

changing detergents or when the washer will not be used

for extended periods. For instructions on cleaning the

dispenser cartridge, see “Washer Maintenance”.

†

The number of loads will vary, depending on detergent concentration,

load size, cycle used, and soil level. The maximum capacity of up to

36 loads requires use of 6x concentration detergent.

Use only High

Efciency (HE)

detergent.

Powdered HE detergent

Lift out the cartridge and set aside.

If you frequently alternate between two different

liquid HE detergents, you may purchase an additional

Optimal Dispense cartridge.

See “Accessories” for ordering information.

Liquid HE detergent

Add liquid chlorine bleach to the bleach compartment.

Do not overll, dilute, or use more than 2/3 cup (160 mL).

Do not use color-safe bleach or Oxi in the same cycle with

liquid chlorine bleach.

n

Always measure liquid chlorine bleach. Use a measuring cup

with a pour spout; do not guess.

n

Do not ll beyond the “MAX” level. Overlling could cause

garment damage.

Do not add color-safe bleach or oxi-product to this dispenser.

Add Oxi product or color-safe bleach to the drum before

loading clothes.

5. Add liquid chlorine bleach

to dispenser (if desired)

power

canc el

7. Press POWER to turn on washer

whites

heavy duty

delicate

rinse/drain

& spin

small

load

with

clean

washer

bedding

wrinkle control

allergen

normal

handwash

specialty

cycles

8. Select CYCLE

Turn cycle knob to choose your wash cycle. The cycle name

and options will appear in the display.

See “Cycle Guide” for details on cycle features, or press LEARN

MORE. Not all options and settings are available on all cycles.

When selecting Specialty Cycles, refer to the LCD display for

additional options and settings. For more information on using

Specialty Cycles, press LEARN MORE on your washer.

Pour a measured amount of liquid fabric softener into liquid

fabric softener compartment. Always follow manufacturer’s

directions for correct amount of fabric softener based on your

load size.

Fabric softener is always dispensed in the last rinse, even if

Extra Rinse is selected.

IMPORTANT: Do not overll, dilute, or use more than 1/4 cup

(60 mL) of fabric softener. Do not ll past the MAX line.

Overlling dispenser will cause fabric softener to immediately

dispense into washer.

Do not spill or drip any fabric softener onto the clothes.

Do not use liquid fabric softener dispenser balls in this

washer. They will not dispense correctly.

4. Add fabric softener to dispenser

(if desired)

Slowly close the Optimal Dispense drawer. Make sure the

drawer is closed completely, then press POWER to turn on

the washer.

Oxi-type boosters or color-safe bleach can be added to the

drum prior to adding laundry.

6. Add Oxi or color safe bleach

(if desired)

Liquid fabric

softener

compartment

Liquid chlorine

bleach

compartment

The display will show the default settings for the selected

cycle. If desired, press the button beneath each setting to

adjust the Temperature, Soil Level, and Spin Speed, and to add

options such as an additional Rinse. Use the

and arrow

keys to page to additional options.

For more information on a cycle, press LEARN MORE.

NOTE: Not all settings are available on all cycles. See “Cycle

Guide” for available settings.

9. Adjust settings, if desired

10. Select any additional options

Press the FRESH HOLD button or STEAM FOR STAINS button

to add these options to the selected cycle.

If Fresh Hold is selected, the washer will automatically activate

the vent fan and tumble the load at the end of the wash cycle

for up to 16 hours. This is useful if you are unable to remove a

load immediately after the cycle has nished.

Steam for Stains can be used with most cycles to provide a

Steam boost for added cleaning power. See the “Cycle Guide”

for cycles that allow the Steam for Stains option.

NOTE: Not all options are available with all cycles or settings.

11. Setting a delayed start

If you do not want to begin a cycle immediately, you may

choose the DELAY START option. This will delay the start

of the wash cycle by up to 16 hours.

To set a Delay Start:

1. Select the Delay Start option using the LCD control buttons.

Use the

and buttons to increase or decrease the delay

time. Press OK to set the delay.

2. To begin the delay countdown, press START/PAUSE.

The delay countdown has started when the countdown

screen is displayed.

IMPORTANT: If you are using the Delay Wash option, use of the

dispenser cartridge is recommended, or powdered detergent

may be used in the HE powdered detergent compartment.

start

pause

press and

hold to start

12. Press and hold START/PAUSE

to begin wash cycle

Press and hold the START/PAUSE button to start the wash

cycle. To pause a cycle in progress, press the START/PAUSE

button once, then press and hold again to continue the cycle.

To cancel a cycle, press the POWER button.

Once you press and hold START/PAUSE, you will hear the

door lock, unlock, and lock again. The washer door will remain

locked during the wash cycle.

Unlocking the door to add garments:

If you need to open the door to add 1 or 2 missed garments,

you may do so while “Door Locked - To unlock and add a

garment, press START/PAUSE” is displayed.

Press START/PAUSE once; the door will unlock

once the washer movement has stopped.

This may take several minutes. Add the extra

garments and close the door. You must

press START/PAUSE to restart the cycle.

start

pause

press and

hold to start

WASHER MAINTENANCE

CLEANING YOUR WASHER

Keep your washer as clean and fresh as your clothes.

To keep washer interior odor-free, follow this recommended

cleaning procedure at least once a month:

1. Make sure laundry drum is empty.

2. Using recommended affresh

washer cleaner, add one

tablet to washer basket

If using liquid chlorine bleach, add 1 cup (240 mL) to

liquid chlorine bleach dispenser.

IMPORTANT: Do not add detergent to CLEAN WASHER

cycle. Do not use more than recommended amount of

bleach to avoid damaging product over time.

3. Close washer door.

4. Press POWER/CANCEL.

5. Select CLEAN WASHER with affresh

™

cycle.

6. Press and hold START/PAUSE.

NOTE: The door will lock and the cycle will start. The

washer will add some water, and the basket will rotate

while the washer runs a short sensing cycle. This will take

approximately 3 minutes.

7. The cycle will determine whether clothing or other items

are in the washer. If no items are detected in the washer,

it will proceed to Step 8.

If any items are detected in the washer, a reminder will

be displayed on the screen and the door will unlock.

Open and remove any garments in the wash drum.

Press POWER/CANCEL to cancel the error message.

Then repeat steps 3–6 to start the cycle again.

8. Once the cycle has started, allow it to nish. If you must

cancel the cycle before it has nished, press POWER/

CANCEL. A conrmation message will appear in the

display. It may take up to 20 minutes for the door to

unlock.

9. After the cycle has ended, leave the door open slightly,

to allow for better ventilation and drying of the washer

interior.

To clean exterior:

1. Use a soft, damp cloth or sponge to wipe up any spills.

2. Use mild soap and water if needed.

IMPORTANT: To avoid damaging washer nish, do not use

abrasive products.

13. Remove garments promptly

after cycle is nished

Promptly remove garments after cycle has

completed to avoid odor and rusting of

metal objects on garments. When unloading

garments, pull back the door seal and check

for small items between the tub and the basket.

If you will be unable to remove the

load promptly, use the Fresh Hold

™

option.

If the Fresh Hold

™

option is selected, the

washer will automatically activate the fan

and tumble the load periodically for up

to 16 hours.

NOTE:

n After any wash cycle is completed,

the door must be opened and then

closed before a new cycle can begin.

n A small amount of water may remain in the dispensers after

the wash cycle is complete. This is normal.

n This washer has a tight seal to avoid water leaks. To avoid

odors, leave the door open to allow the washer to dry

between uses.

CLEANING THE

OPTIMAL DISPENSE CARTRIDGE

It is recommended that you rinse out the Optimal Dispense

cartridge when changing detergent types or concentrations,

or when the washer will not be used for an extended period.

1. Pull dispenser out until it stops.

2. Lift out the Optimal Dispense cartridge.

3. Lift cover on cartridge and ush interior thoroughly

with warm water.

4. Allow to air dry or wipe with a clean, soft towel.

IMPORTANT: Cartridge is not dishwasher safe.

CLEANING THE DISPENSER

You may nd laundry product residue leftover in your

dispenser compartments. To remove residue, follow this

recommended cleaning procedure:

1. Pull dispenser drawer out until it stops.

2. Press down on the release tab and pull straight out to

remove the dispenser.

3. Lift off cover panel by

pulling straight up.

4. Wash dispenser and

cover panel in warm,

soapy water, using a mild

detergent.

5. Rinse with warm water.

6. Air dry or wipe with a

clean towel, slide cover

panel back onto posts on

dispenser.

7. Align edges of dispenser

with guides in washer,

then slide dispenser

back into slot.

IMPORTANT: Dispenser is

not dishwasher safe.

Operate your washer only when you are home. If moving,

or not using your washer for a period of time, follow these

steps:



Unplug or disconnect power to washer.



Turn off water supply to washer to avoid ooding due

to water pressure surges.

WINTER STORAGE CARE

IMPORTANT: To avoid damage, install and store washer

where it will not freeze. Because some water may stay in

hoses, freezing can damage washer. If storing or moving

during freezing weather, winterize your washer.

To winterize washer:



Shut off both water faucets, disconnect and drain water

inlet hoses.



Put 1 qt. (1 L) of R.V.-type antifreeze in basket and run

washer on RINSE/DRAIN AND SPIN cycle for about 30

seconds to mix antifreeze and remaining water.



Unplug washer or disconnect power.

IMPORTANT: To reduce risk of hose failure, replace inlet

hoses every ve years and periodically inspect for kinks,

cuts, wear or water leaks.

HELPFUL TIP: When replacing your inlet hoses, mark

replacement date on label with a permanent marker.

NON-USE AND VACATION CARE

TRANSPORTING YOUR WASHER



Shut off both water faucets. Disconnect and drain water

inlet hoses.



If washer will be moved during freezing weather, follow

WINTER STORAGE CARE directions before moving.



Disconnect drain hose from drain system and from back

of washer.



Unplug power cord.



Place inlet hoses and drain hose inside washer basket.



Bundle power cord with a rubber band or cable tie to

keep it from hanging onto the ground.

IMPORTANT: Call for service to install new transport bolts.

Do not reuse transport bolts. Washer must be transported

in the upright position. To avoid structural damage to your

washer, it must be properly set up for relocation

by a certied technician.

CLEANING THE DOOR SEAL

1. Open the washer door and remove any clothing or items

from the washer.

2. Inspect the gray colored seal between the door opening

and the basket for stained areas. Pull back the seal to

inspect all areas under the seal and to check for foreign

objects.

3. If stained areas are found, wipe down these areas of the

seal, using the procedure that follows.

a) Mix a dilute solution, using 3/4 cup (180 mL) of liquid

chlorine bleach, and 1 gal. (3.8 L) of warm tap water.

b) Wipe the seal area with the dilute solution, using

a damp cloth.

c) Let stand 5 minutes.

d) Wipe down area thoroughly with a dry cloth and let the

washer interior air dry with door open.

IMPORTANT:

Wear rubber gloves when cleaning for prolonged periods.

n

Refer to the bleach manufacturer’s instructions for

proper use.

Seal

REINSTALLING/USING WASHER AGAIN

To reinstall washer after non-use, vacation, winter storage,

or moving:



Refer to Installation Instructions to locate, level, and

connect washer.



Before using again, run washer through the following

recommended procedure:

To use washer again:



Flush water pipes and hoses. Reconnect water inlet

hoses. Turn on both water faucets.



Plug in washer or reconnect power.



Run washer through POWER WASH cycle to clean

washer and remove antifreeze, if used. Use only HE

detergent. Use half the manufacturer’s recommended

amount for a medium-size load.

Today’s liquid HE detergents are concentrated. Most brands of

concentrated HE detergent will show the level of concentration

on the bottle. If so, simply set the concentration level in the

Optimal Dispense menu to match the level shown on the bottle.

However, if the detergent bottle does not give the concentration,

it can be easily calculated. Just divide the package size in uid

ounces by the number of loads. Then refer to the chart below to

nd the concentration.

If you do not get your desired cleaning results, try using a lower

concentration number. If you have excess suds, try using a higher

concentration number.

ABOUT DETERGENT

CONCENTRATION

Concentration Number of ounces ÷ number of loads

1x >2.5

2x 1.5 - 2.49

3x 0.9 - 1.49

4x 0.7 - 0.89

5x 0.5 - 0.69

6x 0.3 - 0.49

First try the solutions suggested here or visit our website at www.maytag.com/help

for assistance and to possibly avoid a service call.

If you experience

Possible Causes

Solution

Door not closed completely.

Make sure the washer door is closed completely.

Press and hold the START/PAUSE button 2-5 seconds.

Household fuse is blown or circuit

breaker has tripped.

Check that the household fuse is intact and tight, or that the

circuit breaker has not tripped. Replace the fuse or reset

the circuit breaker. If the problem continues, call a qualied

electrician.

TROUBLESHOOTING

Washer will not run

START/PAUSE button not pressed

rmly or held long enough.

Washer Operation

Incorrect power supply.

This washer requires a 120-volt power supply.

Check with a qualied electrician.

Wrong type of household fuse.

Use a time-delay fuse.

Fill hoses not attached tightly.

Tighten ll-hose connections.

Make sure all 4 ll hose washers are installed correctly.

Drain hose connection not correct.

Properly secure drain hose to drainpipe or laundry tub. Refer to

the Installation Instructions for additional information.

Check household plumbing for leaks

or clogged sink or drain.

Water can backup out of a clogged sink or drainpipe. Check all

household plumbing for leaks (laundry tubs, drain pipe, water

pipes, and faucets.)

Fill hose washers missing.

Water Leaks

Water leaks

Do not place tape over drain opening.

Other performance

or operation issues

Refer to the built-in troubleshooting

feature on the washer.

See the instructions above to access the built-in

TROUBLESHOOTING menus using the LEARN MORE button.

Other Issues

Clean the door seal. See “Washer Maintenance.”Door seal is dirty.

Use only HE High Efciency detergents and follow

the manufacturer’s recommendations.

Not using HE detergent or using too

much HE detergent.

Remove and clean the dispenser. See “Washer Maintenance.”

Dispenser is clogged.

1. Press LEARN MORE

With the washer on, press LEARN MORE to access the built-in

troubleshooting feature. Use the LCD control buttons to select

TROUBLESHOOTING.

USING THE BUILT-IN TROUBLESHOOTING FEATURE

2. Select TROUBLESHOOTING

Then use the LCD control buttons to select the desired

troubleshooting topic. Use the and buttons to advance

through the different options.

MAYTAG

LAUNDRY LIMITED WARRANTY

This Maytag Limited Warranty supersedes and replaces the limited warranty printed in the Use and Care Guide for products sold

within the United States of America and Canada.

FIRST YEAR

For one year from the date of purchase, when this major appliance is operated and maintained according to instructions attached to or

furnished with the product, Maytag brand of Whirlpool Corporation or Whirlpool Canada LP (hereafter “Maytag”) will pay for factory

specified parts and repair labor to correct defects in materials or workmanship that existed when this major appliance was purchased.

SECOND THROUGH FIFTH YEAR (MOTOR, WASH BASKET, AND DVT FAN)

In the second through fifth years from the date of original purchase, when this major appliance is operated and maintained according to

instructions attached to or furnished with the product, Maytag will pay for the replacement of the wash basket drive motor, stainless steel

wash basket (side walls only), and DVT (Dynamic Venting Technology) Fan to correct non-cosmetic defects in materials or workmanship in

these parts that prevent function of the washer and that existed when this major appliance was purchased. This limited warranty during the

second through fifth year does not include labor.

SIXTH THROUGH TENTH YEAR (MOTOR AND WASH BASKET)

In the sixth through tenth years from the date of original purchase, when this major appliance is operated and maintained according to

instructions attached to or furnished with the product, Maytag will pay for the replacement of the wash basket drive motor and stainless steel

wash basket (side walls only) to correct non-cosmetic defects in materials or workmanship in these parts that prevent function of the washer

and that existed when this major appliance was purchased. This limited warranty during the sixth through tenth year does not include labor.

YOUR SOLE AND EXCLUSIVE REMEDY UNDER THIS LIMITED WARRANTY SHALL BE PRODUCT REPAIR AS PROVIDED HEREIN. Service

must be provided by a Maytag designated service company. This limited warranty is valid only in the United States or Canada and applies

only when the major appliance is used in the country in which it was purchased. This limited warranty is effective from the date of original

consumer purchase. Proof of original purchase date is required to obtain service under this limited warranty.

ITEMS EXCLUDED FROM WARRANTY

This limited warranty does not cover:

1. Replacement parts or repair labor if this major appliance is used for other than normal, single-family household use or when it is used in

a manner that is inconsistent to published user or operator instructions and/or installation instructions.

2. Service calls to correct the installation of your major appliance, to instruct you on how to use your major appliance, to replace or repair

house fuses, or to correct house wiring or plumbing.

3. Service calls to repair or replace appliance light bulbs, air filters or water filters. Consumable parts are excluded from warranty coverage.

4. Damage resulting from accident, alteration, misuse, abuse, fire, flood, acts of God, improper installation, installation not in accordance

with electrical or plumbing codes, or use of products not approved by Maytag.

5. Cosmetic damage, including scratches, dents, chips or other damage to the finish of your major appliance, unless such damage results

from defects in materials or workmanship and is reported to Maytag within 30 days from the date of purchase.

6. Pick up and delivery. This major appliance is intended to be repaired in your home.

7. Repairs to parts or systems resulting from unauthorized modifications made to the appliance.

8. Expenses for travel and transportation for product service if your major appliance is located in a remote area where service by an

authorized Maytag servicer is not available.

9. The removal and reinstallation of your major appliance if it is installed in an inaccessible location or is not installed in accordance with

Maytag’s published installation instructions.

10. Replacement parts or repair labor on major appliances with original model/serial numbers that have been removed, altered, or cannot be

easily determined.

DISCLAIMER OF IMPLIED WARRANTIES

IMPLIED WARRANTIES, INCLUDING ANY IMPLIED WARRANTY OF MERCHANTABILITY OR IMPLIED WARRANTY OF FITNESS FOR A

PARTICULAR PURPOSE, ARE LIMITED TO ONE YEAR OR THE SHORTEST PERIOD ALLOWED BY LAW. Some states and provinces do not

allow limitations on the duration of implied warranties of merchantability or fitness, so this limitation may not apply to you. This warranty

gives you specific legal rights, and you also may have other rights that vary from state to state or province to province.

LIMITATION OF REMEDIES; EXCLUSION OF INCIDENTAL AND CONSEQUENTIAL DAMAGES

YOUR SOLE AND EXCLUSIVE REMEDY UNDER THIS LIMITED WARRANTY SHALL BE PRODUCT REPAIR AS PROVIDED HEREIN.

MAYTAG SHALL NOT BE LIABLE FOR INCIDENTAL OR CONSEQUENTIAL DAMAGES. Some states and provinces do not allow the

exclusion or limitation of incidental or consequential damages, so these limitations and exclusions may not apply to you. This warranty gives

you specific legal rights, and you also may have other rights that vary from state to state or province to province.

If outside the 50 United States and Canada, contact your authorized Maytag dealer to determine if another warranty applies.

If you think you need repair service, first see the “Troubleshooting” section of the Use & Care Guide. If you are unable to resolve the problem

after checking “Troubleshooting,” additional help can be found by checking the “Assistance or Service” section or by calling Maytag. In the

U.S.A., call 18006889900. In Canada, call 18008076777. 6/09

SÉCURITÉ DE LA LAVEUSE

ACCESSOIRES

Personnalisez votre nouvelle laveuse et sécheuse grâce

aux authentiques accessoires Maytag suivants. Pour

plus d’informations sur les options et sur les possibilités

de commande, contacter le revendeur, nous appeler au

1-800-901-2042 ou consulter

www.maytag.com/accessories.

Au Canada, composer le 1-800-807-6777 ou consulter :

www.maytag.ca.

Piédestal de 15"

Les piédestaux aux coloris assortis

surélèvent la laveuse et la sécheuse

pour les amener à une hauteur

d’utilisation plus confortable.

Le grand tiroir offre une capacité

de rangement pratique.

Coloris assortis disponibles.

Ensemble de superposition

Si l’espace disponible est restreint,

l’ensemble de superposition permet à la

sécheuse d’être installée par dessus la

laveuse.

Surface de travail

La surface de travail établit

la liaison entre la laveuse et

la sécheuse et offre une zone

de travail et d’entreposage

pratique.

Cartouche de détergent HE de distributeur

de Optimal Dispense

Si vous alternez fréquemment l’utilisation

de deux détergents liquides HE, vous

pouvez vous procurer une cartouche

supplémentaire.

power

cancel

start

pause

press and

hold to start

press and hold

for 3 seconds

steam for stains

fresh hold

whites

heavy duty

delicate

rinse/drain

& spin

small

load

with

clean

washer

bedding

wrinkle control

allergen

normal

temp levelsoil level spin speed

optimal

dispense

learn

drum

light

sound &

display

control

lock

handwash

specialty

cycles

TABLEAU DE COMMANDE ET CARACTÉRISTIQUES

BOUTON DE POWER/CANCEL

(mise sous tension/d’annulation)

Appuyer sur ce bouton pour mettre la sécheuse en marche

et pour l’éteindre. Appuyer sur ce bouton pour arrêter/

annuler un programme à tout moment.

REMARQUE : Quand on allume pour la première fois la

laveuse après son branchement ou après une coupure de

courant, on doit attendre une minute pour que l’afchage

de la laveuse soit activé.

BOUTON DE PROGRAMME DE LAVAGE

Utiliser le bouton de programme de lavage pour sélectionner

les programmes disponibles sur la laveuse. Tourner le bouton

de programme pour sélectionner un programme correspondant

à la charge de linge. Voir “Guide de programmes” pour des

descriptions de programmes détaillées.

BOUTON START/PAUSE (mise en marche/pause)

Appuyer sans relâcher sur ce bouton pour démarrer un

programme ou appuyer une fois dessus pendant qu’un

programme est en cours pour le suspendre.

ÉCRAN D’AFFICHAGE ACL COULEUR

Cet écran afche les options et réglages actuels, les

informations relatives au programme et la durée résiduelle

estimée. On peut également utiliser les boutons de

navigation situés au bas et de chaque côté de l’écran pour

accéder aux conseils utiles pour la lessive et le dépannage.

OPTIONS ET CARACTÉRISTIQUES

Optimal Dispense (Distribution Optimale)

On utilise ce bouton pour modier les réglages du

distributeur, y compris les réglages de la concentration

de détergent et du niveau de dureté de l’eau.

IMPORTANT : Lorsque l’on utilise la cartouche du

distributeur avec un détergent liquide concentré, on doit

s’assurer de changer les réglages de la concentration

de détergent si le détergent utilisé diffère du détergent

préréglé à l’usine de concentration 2x.

Learn More (en savoir plus)

Appuyer pour en savoir plus sur un réglage ou une

option, ou pour accéder à la fonction intégrée de

dépannage. Appuyer de nouveau sur LEARN MORE

(en savoir plus) pour revenir à l’écran précédent.

Drum Light (lampe du tambour)

Appuyer sur ce bouton pour allumer ou éteindre la lampe

du tambour. La lampe s’allume aussi lorsqu’on ouvre la

porte et s’éteint automatiquement après environ 5 minutes.

A Cartouche du distributeur Optimal

Dispense de détergent HE liquide

B Compartiment de détergent HE en poudre

C Assouplissant pour tissu liquide

D Agent de blanchiment au chlore

Catrouche du distributeur de Optimal Dispense

Chaque cartouche de distributeur contient jusqu’à

550 ml (18,5 oz.) de détergent HE liquide, ce qui suft

à laver jusqu’à 36

†

charges selon le programme et la

concentration du détergent. La cartouche s’installe dans

le compartiment B du tiroir du distributeur, assurant ainsi

un chargement pratique.

n

Modier le réglage de dureté de l’eau si l’on

utilise un détergent différent du détergent

préréglé à l’usine de concentration 2x.

n

Modier le réglage de dureté de l’eau si le niveau

désiré diffère du niveau préréglé à l’usine à Normal.

Compartiment de détergent Haute efcacité « HE »

en poudre

Ce compartiment contient sufsamment de détergent

HE en poudre pour laver une seule charge.

Compartiment d’assouplissant pour tissu liquide

Dilue et distribue automatiquement l’assouplissant pour

tissu liquide au moment opportun lors du programme.

Utiliser uniquement de l’assouplissant de tissu liquide

dans ce distributeur.

Compartiment pour agent de blanchiment liquide

Dilue et distribue automatiquement l’agent de

blanchiment au chlore liquide au moment opportun lors

du premier rinçage qui suit le programme de lavage. Ce

compartiment ne peut diluer un agent de blanchiment

en poudre.

Sound & Display (son et afchage)

Le bouton SOUND & DISPLAY (son et afchage) permet

de modier les réglages de l’écran d’afchage ACL,

y compris la luminosité et d’autres préférences. À partir

de SOUND & DISPLAY, vous pouvez accéder aux

fonctions suivantes :

Fin de programme

Modie le volume du signal de n de programme ou le

désactive.

Son des boutons

Modie le volume sonore des boutons ou le désactive.

Luminosité

Modie la luminosité de l’écran ACL.

Langue

Afche les informations en anglais, en français ou en

espagnol.

Control Lock (verrouillage des commandes)

Permet de désactiver toutes les commandes à l’exception

du bouton de mise sous tension pour éviter une utilisation

ou des changements des programmes en cours

involontaires.

COMMANDES ACL

Utiliser ces boutons pour sélectionner les options afchées

sur l’écran ACL et naviguer entre les options.

BOUTONS

Bouton

Appuyer sur le bouton

pour revenir aux options ou

réglages précédents.

Bouton

Plusieurs écrans proposent plus de 3 sélections.

Appuyer sur le bouton

pour voir des options ou des

réglages supplémentaires.

BOUTONS DE SÉLECTION

Utiliser les trois boutons de sélection pour choisir les

options ou réglages afchés sur l’écran ACL.

STEAM FOR STAINS (Vapeur pour les tâches)

L’option Steam for Stains (vapeur pour les tâches) ajoute

un trempage supplémentaire et prolonge le nettoyage sur

de nombreux programmes pour aider à éliminer les taches

tenaces. Un dispositif de chauffage intégré aide à maintenir

des températures de lavages idéales. Steam for Stains

comporte un activateur vapeur pour augmenter la

puissance de nettoyage. Voir le “Guide de programmes”

pour découvrir les programmes qui permettent l’utilisation

de l’option Steam for Stains.

FRESH HOLD

(Conserver fraîcheur

Pendant que l’on règle un programme, appuyer

pour activer

l’option Fresh Hold

™

. Ceci entraîne le culbutage périodique

de la charge après la n du programme pendant une durée

maximale de 16 heures, alors que le ventilateur intégré fait

circuler l’air dans la laveuse pour réduire le taux d’humidité.

On peut aussi activer l’option Fresh Hold

pendant que la

laveuse est en marche sans faire fonctionner de programme

en appuyant dessus pendant 3 secondes puis en appuyant

sur START/PAUSE (mise en marche/pause).

Quand utiliser Fresh Hold

Lorsque la charge ne peut être retirée de la laveuse

directement après le lavage pour éviter la formation

d’odeurs d’humidité.

Associée au programme de Small Load (petite charge),

cette option permet de laver et de sécher une petite

charge composée de légers articles ordinaires pendant

la nuit pour économiser du temps et de l’énergie.

optimal

dispense

REMARQUES :

La porte se verrouille pendant que l’option Fresh Hold est

active. Appuyer sur le bouton POWER/CANCEL (mise sous

tension/annulation) pour arrêter le programme et déver-

rouiller la porte.

n

L’option Fresh Hold (conserver fraîcheur) n’est pas

disponible si la vitesse d’essorage est réglée sur

Aucune.

TIROIR DU DISTRIBUTEUR DE

OPTIMAL DISPENSE (distribution optimale)

Le tiroir du distributeur de Optimal Dispense offre la

possibilité d’ajouter automatiquement du détergent HE, de

l’agent de blanchiment liquide au chlore et de l’assouplissant

pour tissu à la charge de lavage, au moment approprié. Voir

“Utilisation du distributeur” pour plus d’informations sur

l’utilisation du tiroir.

†

Le nombre de charges variera, selon la concentration du détergent, la taille de la charge,

le programme utilisé et le niveau de saleté. Pour une capacité maximum de 36 charges,

on doit utiliser un détergent de concentration 6x.

Choix du détergent approprié

Utiliser uniquement des détergents Haute efcacité. L’emballage

portera la mention “HE” ou “High Efciency” (haute efcacité).

Un lavage avec faible consommation d’eau produit un excès

de mousse avec un détergent non HE ordinaire. Il est probable

que l’utilisation d’un détergent ordinaire prolongera la durée

des programmes et réduira la performance de rinçage. Ceci

peut aussi entraîner des défaillances de composants et, avec le

temps, une accumulation de moisissure. Les détergents HE sont

conçus pour produire la quantité de mousse adéquate pour le

meilleur rendement. Suivre les recommandations du fabricant

pour déterminer la quantité de détergent à utiliser.

Utiliser uniquement un détergent

Haute efcacité (HE).

OPTIONS ET RÉGLAGES À L’ÉCRAN

De nombreux réglages et options sont indiqués pour chaque

programme sur l’afchage à l’écran et peuvent être sélectionnés

ou ajustés une fois que vous avez sélectionné le programme de

lavage avec le bouton de programme.

REMARQUE : que les options et réglages ne sont pas

disponibles avec tous les programmes, et certains ne doivent

pas être utilisés en même temps.

VITESSE D’ESSORAGE

Cette laveuse sélectionne automatiquement la vitesse

d’essorage en fonction du programme sélectionné.

Certaines vitesses préréglées peuvent être modiées.

Des vitesses d’essorage plus élevées signient des durées

de séchage plus courtes mais elles peuvent augmenter le

froissement de la charge.

Des vitesses d’essorage moins élevées signient moins de

froissement mais laissent la charge plus humide.

MARCHE DIFFÉRÉE

Diffère le démarrage d’un programme de lavage jusqu’à

16 heures.

PRÉTRAITEMENT

Prewash (prélavage)

Utiliser l’option Prewash (prélavage) pour les charges de

linge très sale. Cela prolonge le programme principal.

Autosoak (auto-trempage)

Le programme Autosoak (auto-trempage) aide à enlever

les petites zones des taches incrustées sur les tissus. La

machine effectue une courte phase de culbutage pour une

distribution uniforme du linge, puis une période de trempage

à l’eau tiède ou froide avec un mouvement minimal du

tambour pour permettre de désincruster les taches tenaces.

RINçAGE

Normal

Sur la plupart des programmes, le rinçage ordinaire est

le rinçage par défaut. Voir “Guide de programmes” pour

consulter les options de température de lavage/rinçage

disponibles.

Extra

Fourni un rinçage supplémentaire pour éliminer efcacement

tout résidu d’agent de blanchiment ou allergènes par

rinçage. L’option Extra Rinse (rinçage supplémentaire)

est installée par défaut sur le programme Whites (articles

blancs) et sur certains programmes spéciaux. On peut

ajouter cette option à la plupart des programmes en

sélectionnant l’option Extra.

Ultra

Ultra offre deux rinçages supplémentaires à un programme.

L’option Ultra peut être sélectionnée pour les programmes

afchés autour du bouton, sauf pour Drain & Spin (vidange

et essorage) et Clean Washer (nettoyage de la laveuse).

On peut aussi l’ajouter aux programmes spéciaux Stuffed

Animals (peluches) et Pillows (oreillers).

MAX EXTRACT

™

Max Extract

™

utilise un essorage prolongé à haute vitesse

pour éliminer l’excédent d’eau durant l’essorage. Ceci

permettra de réduire le temps de séchage.

Pour ajuster les réglages, utiliser le bouton de sélection sous

l’option désirée. Si l’écran afche le symbole correspondant

à plusieurs pages

, appuyer sur le bouton ou pour

afcher d’autres options.

Puis appuyer sur le bouton ou jusqu’à ce que le réglage

désiré pour cette option soit au centre de l’afchage et appuyer

sur le bouton de sélection central pour le sélectionner.

TEMPÉRATURE

La température de lavage recommandée est préréglée

pour chaque programme. On peut aussi sélectionner

une température de lavage en fonction du type de tissu

et de saleté à laver. Pour des résultats optimaux, suivre

les instructions sur l’étiquette du vêtement et utiliser la

température d’eau de lavage la plus chaude possible qui

reste sans danger pour le tissu. Toutes les températures de

lavage comprennent un rinçage à l’eau froide, sauf Warm/

Warm (tiède/tiède) qui comprend un lavage et un rinçage à

l’eau tiède.

NIVEAU DE SALETÉ

Le niveau de saleté est préréglé pour chaque programme

de lavage. Pour la plupart des charges, utiliser le niveau de

saleté préréglé pour le programme choisi.

Appuyer sur le bouton

pour ajuster le niveau de saleté

au niveau désiré. En fonction des réglages de niveau de saleté

effectués, la durée du programme peut augmenter ou diminuer

sur l’afchage de durée résiduelle estimée.

Les programmes spéciaux sont conçus pour un usage

spécique, tel que le lavage des oreillers ou des couettes.

Pour sélectionner un programme spécial, tourner le bouton de

programme de lavage à Speciality (spéciaux), puis sélectionner

le programme désiré à partir de l’écran d’afchage en utilisant

les boutons de sélection.

CARACTÉRISTIQUES

SUPPLÉMENTAIRES

POWERSPRAY (aspersion haute puissance)

Powerspray (aspersion haute puissance) utilise un orice

d’aspersion spécial situé à l’intérieur de la porte.

Cet orice d’aspersion ajoute de l’eau à la charge au début

du programme ainsi qu’à différentes reprises au cours du

programme.

Lorsqu’on utilise la cartouche Optimal Dispense, l’orice

d’aspersion haute puissance permet d’ajouter de l’eau et

du détergent à la charge. Si l’on utilise le compartiment à

détergent à dose unique, de l’eau et du détergent sont ajoutés

à chaque écoulement d’eau; l’orice d’aspersion haute

puissance n’est pas utilisé.

PROGRAMMES SPÉCIAUX

Liste des programmes spéciaux :

Rideaux de douche - Plastique

Rideaux de douche - Tissu

Oreillers – Décoratif

Oreillers – Plumes

Oreillers – Fibres de

rembourrage

Torchons de cuisine

Peluches

Lits animaux familiers

Tapis de bains - Caoutchouc

Tapis de bains - À endos de

caoutchouc

Tapis de bains - Tissu

Rideaux - Transparents

Rideaux - Coton

Rideaux - Lourds

Tapis - À endos de

caoutchouc

Tapis - Tissu

Nappes - Vinyle endos tissu

Nappes - Coton/lin

Nappes - Polyester

GUIDE DE PROGRAMMES - PROGRAMMES STANDARD

Pour plus de détails sur les programmes et options, se référer à l’écran ACL.

Les réglages et options indiqués en gras sont les réglages par défaut pour ce programme.

Pour une performance idéale, tous les réglages ne sont pas disponibles sur tous les programmes et certaines options

ne peuvent pas être combinées.

†† Allergen (allergénique)

Le programme Allergen certié par NSF International, un organisme civil indépendant d’essais et de certication. La certication a permis de vérier que ce

programme réduisait les allergènes testés d’au moins 95 % et maintenait la température de l’eau au niveau nécessaire pour la destruction des acariens. Seul le

programme allergénique a été conçu pour répondre aux critères du NSF Protocol P351 concernant l’efcacité de la performance de réduction des allergènes.

† Sanitize (Assainissement)

Les programmes certiés par NSF International, tierce partie indépendante et organisme de certication, sont ceux pour lesquels la sélection de

température d’assainissement est disponible. La certication a permis de vérier que ces programmes réduisent 99,9 % des bactéries que l’on trouve

généralement sur les vêtements, articles de literie et serviettes. Il n’y a pas de transfert de bactéries entre les charges une fois le programme terminé.

Seuls les programmes avec la température de lavage avec assainissement sélectionnée ont été conçus pour répondre aux spécications du

*NSF Protocol P172 concernant l’efcacité d’assainissement.

Modèles: MHW9000**

Charges d’articles de Normal Chaude/froide Très élevée

Très Élevé

Rinçage Extra / Ultra

Ce programme combine un

linge de maison, draps (normal) Tiède/tiède Élevée Élevé Steam for Stains culbutage à vitesse moyenne et

et vêtements mixtes Tiède/froide Moyenne Normal Max Extract

™

un essorage à haute vitesse. Ce

présentant un niveau Fraîche/froide Aucun Léger Prétraitement programme est conçu pour fournir

de saleté normal Froide/froide Fresh Hold

la meilleure efcacité éconergétique.

Marche différée

Tissus robustes aux Heavy

Assain. vapeur

†

/froide

Très élevée

Très Élevé

Rinçage Extra / Ultra

Un culbutage et un essorage nal à

couleurs grand teint Duty Chaude/froide Élevée Élevé Steam for Stains haute vitesse aident à fournir une

et vêtements, serviettes, (service Tiède/tiède Moyenne Normal Max Extract performance de nettoyage optimale

ou jeans très sales intense) Tiède/froide Basse Léger Prétraitement et à réduire le temps de séchage.

Fraîche/froide Très basse Fresh Hold

Froide/froide Aucun Marche différée

Tissus et vêtements Whites

Assain. vapeur

†

/froide

Très élevée

Très Élevé

Rinçage Extra / Ultra

Des températures de lavage élevées

blancs très sales (blancs) Chaude/froide Élevée Élevé Steam for Stains garantissent l’efcacité de l’agent

Tiède/tiède Moyenne Normal Max Extract de blanchiment au chlore liquide.

Tiède/froide Basse Léger Prétraitement Un rinçage supplémentaire aide à

Fraîche/froide Très basse Fresh Hold à éliminer tout résidu d’agent de

Froide/froide Aucun Delay Start blanchiment dans les vêtements.

Les réglages de rinçage Ultra et

Normal sont également disponibles

en tant qu’options.

Tissus durables, Power Wash

Assain. vapeur

†

/froide

Très élevée

Très Élevé

Rinçage Extra / Ultra

Propose un temps de lavage de

salopettes, (lavage haute Chaude/froide Élevée Élevé

Steam for Stains

lavage prolongé pour enlever

combinaisons, puissance) Tiède/tiède Moyenne Normal Max Extract plus facilement les tâches difciles.

sweat-shirts, pantalons, Tiède/froide Basse Léger Prétraitement L’option Steam for Stains (vapeur

et vêtements d’extérieur Aucun Fresh Hold pour taches) est ajoutée pour

très sales Marche différée une puissance de nettoyage accrue.

Chemises, chemisiers, Wrinkle Chaude/froide Moyenne

Très Élevé

Rinçage Extra / Ultra

Ce programme combine un

pantalons et robes Control Tiède/froide Basse Élevé Steam for Stains culbutage et un essorage à basse

légèrement sales (commande Fraîche/froide Très basse Normal Max Extract vitesse pour assurer un soin délicat

anti- Froide/froide Aucun Léger Pretreat des tissus et réduire le froissement.

froissement) Fresh Hold

Delay Start

Couvertures, couettes Bedding

Assain. vapeur

†

/froide

Élevée

Très Élevé

Rinçage Extra / Ultra

Utilise un trempage initial pour bien

(literie) Chaude/froide Moyenne Élevé Steam for Stains imbiber la charge, suivi de vitesses

Tiède/tiède Basse Normal Max Extract de lavage moyennes et d’un

Tiède/froide Très basse Léger Prétraitement essorage à vitesse modérée pour

Fraîche/froide Aucun Fresh Hold maintenir l’équilibre de la charge.

Froide/froide Marche différée

Vêtements et articles Allergen

††

Assain. vapeur

†

/froide

Très élevée

Très Lourd

Rinçage Extra / Ultra

Utilise plus d’eau pour évacuer les

de maison robustes (allergénique) Chaude/froide Élevée Élevé Steam for Stains allergènes tels les acariens ou

exposés à de Moyenne Normal Max Extract ou les particules animales aériennes

possibles allergènes Léger Prétraitement des articles présentant un niveau

Fresh Hold de saleté normal.

Marche différée

Tissus transparents, Delicate Tiède/tiède Très élevée Normal

Rinçage Extra / Ultra

Ce programme combine un

lingerie, pulls, et soies (articles Tiède/froide Élevée Léger Fresh Hold culbutage et un essorage à basse

délicats) Fraîche/froide Moyenne Marche différée vitesse pour assurer un soin délicat

Froide/froide Basse des tissus et réduire le froissement.

Très basse

Aucun

Articles à laver en

utilisant les réglages

de programmes

par défaut :

Programme

Température

de lavage/

rinçage :

Vitesse

d’essorage :

Niveau

saleté :

Options

disponibles :

Détails du programme :

GUIDE DE PROGRAMMES - PROGRAMMES SPÉCIAUX

Pour plus de détails sur les programmes et d’options, se référer à l’écran ACL.

Les réglages et options indiqués en gras sont les réglages par défaut pour ce programme.

Pour une performance idéale, tous les réglages ne sont pas disponibles sur tous les programmes et certaines options

ne peuvent pas être combinées.

Recommandations concernant le volume de la charge

Pour des résultats optimaux, suivre les recommandations concernant la taille de la charge indiquées pour chaque programme. Pour

les programmes qui ne comportent pas de recommandation sur le volume de la charge, suivre les instructions à l’écran ou consulter

les détails de programme dans le guide de programmes.

Petite charge : Pour maintenir l’équilibre de la charge,

remplir le tambour de la laveuse avec 3 ou 4 articles, à

pas plus d’un quart de sa capacité.

Charges de taille moyenne : Remplir le tambour de la

laveuse à environ la moitié de sa capacité.

Grande charge : Remplir le tambour de la laveuse environ

aux trois quarts.

Très grande charge : Remplir le tambour de la laveuse

tout en veillant à ce que les vêtements puissent culbuter

librement. Pour des résultats optimaux, éviter de tasser

les vêtements.

Articles à laver en

utilisant les réglages

de programmes par

défaut :

Programme

Température

de lavage/

rinçage :

Vitesse

d’essorage :

Niveau

saleté :

Options

disponibles :

Détails du programme :

Petites charges Handwash Tiède/tiède Très élevée Normal

Rinçage Extra / Ultra

Semblable à la façon dont les

d’articles portant la (lavage à Tiède/froide Élevée Léger Fresh Hold vêtements sont lavés à la main dans

mention “Lavage à la la main) Fraîche/froide Moyenne Marche différée un évier, ce programme combine

main” : sous-vêtements Froide/froide Basse des périodes de culbutage à basse

soutien-gorge, soies Très basse vitesse et de trempage.

lavables Aucune REMARQUE : Utiliser des sacs en

let pour le linge selon le besoin.

Petites charges de Small Load Chaude/froide Très élevée Élevé

Rinçage Extra / Ultra

Pour les petites charges (de 3 à 4

composées de 3 à 4 (petite charge) Tiède/froide Élevée Normal Fresh Hold articles) dont on a besoin

vêtements légèrement Fraîche/froide Moyenne Léger Marche différée rapidement. Ce programme

sales Froide/froide Basse combine un culbutage à vitesse

Très basse élevée, une durée de lavage

réduite et un essorage à vitesse

très élevée pour réduire le temps

de séchage.

Maillots de bain et Rinse, Drain, Tiède/tiède Très élevée N/A

Rinçage Extra / Ultra

Le programme par défaut est

articles nécessitant & Spin Tiède/froide Élevée Fresh Hold Rinse, Drain, & Spin (rinçage,

uniquement un rinçage (rinçage, Fraîche/froide Moyenne vidange, & essorage). Ce

vidange, et Froide/froide Basse programme ajoute de l’eau, un

essorage) Très basse culbutage à haute vitesse et un

Aucune essorage à très haute vitesse.

Pour certains tissus, il peut être

judicieux de régler la vitesse

d’essorage à un réglage inférieur.

Charge de vêtements Rinse/Drain, N/A Très élevée N/A Fresh Hold Sélectionner None (aucun) pour

mouillée & Spin Élevée les rinçages. Utiliser ce programme

(rinçage, Moyenne pour extraire par essorage l’excédent

vidange, et Basse d’eau présent dans une charge. Ce

essorage) Très basse programme évacue l’eau et effectue

Aucune des essorages à très haute vitesse.

La vitesse d’essorage peut être

réglée à un réglage inférieur.

Pas de vêtements Clean Washer N/A N/A N/A N/A Utiliser chaque mois avec affresh

dans la laveuse with affresh

™

pour nettoyer l’intérieur de la

(nettoyage de laveuse. S’assurer qu’aucun

la laveuse vêtement ne se trouve dans la

avec affresh

™

) laveuse.

Rideaux de douche Specialty

Varie selon le programme. Voir la section

Les programmes spéciaux offrent

Oreillers Cycles

“Programmes spéciaux” de ce guide.

des programmes à lavage

Torchons de cuisine (programmes

personnalisés pour effectuer les

Peluches spéciaux)

tâches courantes de nettoyage.

Lits animaux familiers

Voir la description afchée à l’écran

Tapis de bains

de chaque programme pour obtenir

Rideaux

plus de détails et pour connaître

Tapis

les réglages disponibles.

Nappes REMARQUE : Il peut s’avérer

nécessaire d’ajouter quelques

articles pour maintenir l’équilibre de

la charge dans certains cas.

UTILISATION DE LA LAVEUSE

Premier programme de lavage sans

vêtements

Avant de laver des vêtements pour la première fois, remplir la

cartouche du distributeur pour détergent HE liquide et l’installer

dans le tiroir distributeur. Choisir le programme SMALL LOAD

(petite charge) et le lancer sans vêtements.Utiliser uniquement

un détergent HE. Ce programme préalable sert à garantir que

l’intérieur de la machine et du tiroir distributeur est propre avant

de laver des vêtements.

Choix du détergent approprié

Utiliser uniquement des détergents Haute efcacité. L’emballage

portera la mention “HE” ou “High Efciency” (haute efcacité).

Un lavage avec faible consommation d’eau produit un excès

de mousse avec un détergent non HE ordinaire. Il est probable

que l’utilisation d’un détergent ordinaire prolongera la durée

des programmes et réduira la performance de rinçage. Ceci

peut aussi entraîner des défaillances de composants et, avec le

temps, une accumulation de moisissure. Les détergents HE sont

conçus pour produire la quantité de mousse adéquate pour le

meilleur rendement. Suivre les recommandations du fabricant

pour déterminer la quantité de détergent à utiliser.

Utiliser uniquement un détergent

Haute efcacité (HE).

Trier les articles en fonction du programme et de la

température d’eau recommandés, ainsi que la solidité des

teintures. Séparer les articles très sales des articles peu sales.

Séparer les articles délicats des tissus résistants. Traiter les

taches sans délai et contrôler la solidité des teintures en

essayant les détachants sur une couture intérieure.

1. Trier et préparer le linge

IMPORTANT :

n Vider les poches. Les pièces de monnaie, boutons et

autres petits objets peuvent obstruer les pompes et

nécessiter une intervention de dépannage.

n Fermer les fermetures à glissière, attacher les crochets,

cordons et ceintures en tissu, et retirer tout accessoire et

ornement non lavables.

n Réparer les déchirures pour éviter que les articles ne

s’endommagent encore davantage lors du nettoyage.

n Retourner les tricots pour éviter le boulochage. Séparer

les articles qui forment la charpie de ceux qui la retiennent.

Les articles synthétiques, tricots et articles en velours

retiennent la charpie provenant des serviettes, des tapis

et des tissus chenille.

n Ne pas sécher les vêtements si les taches sont toujours

présentes après le lavage car la chaleur pourrait xer les

taches sur le tissu.

n Toujours lire et suivre les instructions gurant sur les

étiquettes de soin des tissus et sur les produits de

lessive. Une mauvaise utilisation pourrait endommager

les vêtements.

Ouvrir la porte de la laveuse. Si désiré, ajouter un produit

Oxi ou un agent de blanchiment sans danger pour les

couleurs avant de charger les vêtements dans le tambour.

Placer une charge de linge trié dans la laveuse sans les

tasser. Les articles doivent pouvoir se déplacer librement

pour un nettoyage optimal et pour réduire le froissement et

l’emmêlement. Fermer la porte de la laveuse en la poussant

fermement jusqu’à ce que le loquet émette un clic.

n Il est possible de charger complètement la laveuse, selon

le type de charge et le programme, mais les vêtements

ne doivent pas être tassés. La porte de la laveuse doit

fermer facilement. Voir “Guide de programmes” pour des

suggestions sur le mode de chargement.

n Mélanger les gros articles avec les petits et éviter de laver

des articles seuls. Charger de façon uniforme.

n Laver les petits articles dans des sacs à linge en let.

Si les petits articles sont nombreux, utiliser plus d’un sac

et remplir les sacs de façon égale.

2. Charger les vêtements dans

la laveuse

3. Ajouter du détergent HE au distributeur

Détergent en poudre :

Ajouter directement dans le

compartiment.

Retirer la cartouche en la soulevant et la

mettre de côté.

Détergent en poudre HE

Placer une mesure de détergent

dans le compartiment pour détergent

en poudre HE.

Utiliser uniquement

un détergent Haute

efcacité (HE).

Cartouche Optimal Dispense

Ajout de détergent pour une charge

unique

IMPORTANT :

• Ne pas utiliser de détergents liquides dans le

compartiment pour charge unique; les détergents

liquides peuvent suinter hors du compartiment à

détergent avant le début du lavage principal.

• Si l’on utilise l’option Lavage différé, l’utilisation de la

cartouche du distributeur est recommandée; on peut

également utiliser un détergent en poudre dans le

compartiment pour détergent en poudre HE.

Compartiment

pour détergent HE

en poudre

Languette

Utiliser uniquement des détergents Haute

efcacité HE liquides. La cartouche du

distributeur peut contenir environ 550 ml

(18,5 oz.) de détergent HE liquide, ce qui

suft à laver jusqu’à 36 charges

†

Remplissage :

Tirer sur la languette et soulever le clapet

de remplissage. Remplir jusqu’à la ligne

“MAX” avec du détergent liquide HE.

Fermer le clapet de remplissage. Il s’emboîte.

Installation de la cartouche de distributeur :

1. Tirer le tiroir distributeur.

2. Insérer complètement la cartouche du distributeur

dans le compartiment à détergent, tel qu’illustré.

3. Faire glisser doucement le tiroir distributeur jusqu’à sa

fermeture complète. Une fois mise en route, la laveuse

détectera automatiquement la cartouche du distributeur.

4. Modier les réglages de concentration de détergent

et de dureté de l’eau, si nécessaire. Les réglages de

concentration 2x et de dureté normale de l’eau sont les

réglages par défaut. Si la concentration du détergent

n’est pas indiquée sur l’emballage, voir “À propos

de la concentration du détergent” pour calculer la

concentration.

Modification des réglages du distributeur :

1. Appuyer sur OPTIMAL DISPENSE (distribution

optimale).

2. Sélectionner les réglages de concentration en

détergent et de dureté en eau désirés en utilisant les

boutons de commande ACL.

REMARQUE :

n

On doit rincer la cartouche de détergent si l’on change

de détergent ou si l’on n’utilise pas la laveuse pendant

une période prolongée. Pour les instructions concernant

le nettoyage de la cartouche du distributeur, voir

“Entretien de la laveuse”.

Utiliser uniquement

un détergent Haute

efcacité (HE).

Utilisation du tiroir distributeur Optimal Dispense

Pour utiliser le tiroir distributeur Optimal Dispense:

1. Ouvrir le tiroir distributeur.

2. Ajouter les produits de lessive tel que décrit dans

les étapes 3 à 6.

3. Fermer lentement le tiroir distributeur. Vérier qu’il est

complètement fermé.

REMARQUE : Il est possible qu’une petite quantité d’eau

provenant du programme de lavage précédent reste dans les

distributeurs. Ceci est normal.

†

Le nombre de charges variera, selon la concentration du détergent, la taille de la charge,

le programme utilisé et le niveau de saleté. Pour une capacité maximum de 36 charges,

on doit utiliser un détergent de concentration 6x.

Si vous alternez fréquemment l’utilisation de deux

détergents liquides HE, vous pouvez vous procurer

une cartouche Optimal Dispense supplémentaire.

Voir “Accessoires’’ pour des renseignements sur la

commande.

Détergent liquide HE

Ajouter une mesure d’agent de blanchiment liquide au chlore

dans le compartiment d’agent de blanchiment. Ne pas remplir

excessivement le distributeur, diluer le produit ou utiliser plus de

2/3 de tasse (165 mL). Ne pas utiliser d’agent de blanchiment

sans danger pour les couleurs ni de produit Oxi avec un

programme utilisant de l’agent de blanchiment au chlore liquide.

n

Toujours mesurer l’agent de blanchiment liquide au chlore.

Utiliser une tasse à mesurer avec un bec verseur; ne pas

utiliser une quantité approximative.

n

Ne pas remplir au-delà du niveau “MAX”. Un remplissage

excessif peut endommager les vêtements.

Ne pas ajouter d’agent de blanchiment sans danger pour les

couleurs ou de produit Oxi dans ce distributeur. Verser du

produit Oxi ou de l’agent de blanchiment sans danger pour

les couleurs dans le tambour avant de charger les

vêtements dans la laveuse.

5. Ajouter de l’agent de blanchiment

liquide au chlore dans le distributeur

(si désiré)

whites

heavy duty

delicate

rinse/drain

& spin

small

load

with

clean

washer

bedding

wrinkle control

allergen

normal

handwash

specialty

cycles

8. Sélectionner le PROGRAMME

Tourner le bouton de programme pour choisir un programme

de lavage. Le nom et les options de programme apparaissent

sur l’afchage.

Voir “Guide de programmes” ou appuyer sur LEARN MORE (en

savoir plus) pour plus de détails concernant les caractéristiques

de programmes. Tous les réglages et options ne sont pas

disponibles sur tous les programmes.

Lorsque l’on sélectionne des programmes spéciaux, voir

l’afchage ACL pour découvrir des options et réglages

supplémentaires. Pour plus d’informations sur l’utilisation

des programmes spéciaux, appuyer sur la fonction LEARN

MORE (en savoir plus) de la laveuse.

Verser une mesure de l’assouplissant pour tissu liquide dans le

compartiment d’assouplissant pour tissu liquide. Toujours suivre les

instructions du fabricant pour connaître la quantité d’assouplissant

pour tissu adéquate en fonction de la taille de la charge.

L’assouplissant pour tissu est toujours distribué lors du rinçage nal,

même si l’on a sélectionné Extra Rinse (rinçage supplémentaire).

IMPORTANT : Ne pas remplir excessivement le distributeur, diluer

le produit ou utiliser plus de 1/4 de tasse (60 mL) d’assouplissant

pour tissu. Ne pas remplir au-delà du niveau MAX. Si l’on remplit

excessivement le distributeur, l’assouplissant pour tissu sera

distribué dans la laveuse immédiatement.

Ne pas renverser ou faire couler d’assouplissant pour tissu sur

les vêtements.

Ne pas utiliser de boules distributrices d’assouplissant pour

tissu dans cette laveuse. Elles ne distribueront pas leur contenu

correctement.

4. Verser de l’assouplissant pour tissu

dans le distributeur (si désiré)

On peut ajouter des activateurs de type Oxi ou de l’agent de

blanchiment sans danger pour les couleurs dans le tambour

avant d’ajouter le linge.

6. Ajouter du produit Oxi ou de l’agent

de blanchiment sans danger pour les

couleurs (si désiré)

Compartiment

d’assouplissant

pour tissu liquide

Compartiment pour

agent de blanchiment

liquide au chlore

power

canc el

7. Appuyer sur POWER/CANCEL (mise

sous tension/annulation) pour mettre

la laveuse en marche

Fermer lentement le tiroir Optimal Dispense. S’assurer que le

tiroir est complètement fermé, puis appuyer sur POWER (mise

sous tension) pour mettre la laveuse en marche.

10. Sélectionner toute option

supplémentaire

L’afchage indique les réglages par défaut correspondant au

programme sélectionné. Si désiré, appuyer sur le bouton situé

sous chaque réglage pour ajuster la température, le niveau de

saleté, la vitesse d’essorage et ajouter des options telles qu’un

rinçage supplémentaire. Utiliser les touches en forme de èches

et pour rechercher les options supplémentaires.

Pour plus d’informations sur un programme, appuyer sur

LEARN MORE (en savoir plus).

REMARQUE : Tous les réglages ne sont pas disponibles sur

tous les programmes. Voir “Guide de programmes” pour

consulter les réglages disponibles.

9. Ajuster les réglages, si désiré

Appuyer sur le bouton FRESH HOLD (conserver fraîcheur) ou

Steams for Stains (vapeur pour taches) pour ajouter ces options

au programme sélectionné.

Si l’on sélectionne l’option Fresh Hold, la laveuse active au-

tomatiquement le ventilateur et fait culbuter la charge à la n

du programme de lavage pendant un maximum de 16 heures.

Cette option est utile si l’on ne peut retirer les vêtements de la

machine immédiatement après l’exécution d’un programme.

L’option Steam for Stains peut être utilisée avec la plupart des

programmes pour fournir un supplément de vapeur an de

renforcer le nettoyage. Voir le “Guide de programmes” pour

découvrir les programmes qui permettent l’utilisation de l’option

Steam for Stains.

REMARQUE : Toutes les options ne sont pas disponibles

avec tous les programmes et réglages.

11. Régler une mise en marche différée

Si l’on ne souhaite pas démarrer un programme

immédiatement, on peut choisir l’option DELAY START (mise en

marche différée). Ceci retarde le démarrage du programme de

lavage pendant un maximum de 16 heures.

Pour régler une mise en marche différée :

1. Selectionner l’option Delay Start (mise en marche différée)

avec des boutons de commande de ACL. Utiliser les

boutons

et pour augmenter ou diminuer l’heure de mise

en marche différée. Appuyer sur OK pour régler la mise en

marche différée.

2. Pour démarrer le compte à rebours de la mise en marche

différée, appuyer sur START/PAUSE (mise en marche/

pause). Le compte à rebours de la mise en marche différée

commence lorsque l’écran du compte à rebours s’afche.

IMPORTANT : Si l’on utilise l’option Lavage différé, l’utilisation

de la cartouche du distributeur est recommandée; on

peut également utiliser un détergent en poudre dans le

compartiment pour détergent en poudre HE.

start

pause

press and

hold to start

12. Appuyer sans relâcher sur START/

PAUSE (mise en marche/pause) pour

démarrer le programme de lavage

Appuyer sans relâcher sur le bouton START/PAUSE pour

démarrer le programme de lavage. Pour suspendre un

programme en cours, appuyer une fois sur le bouton START/

PAUSE puis appuyer de nouveau sans relâcher pour

poursuivre le programme. Pour annuler un programme,

appuyer sur le bouton POWER (mise sous tension).

Une fois que l’on a appuyé sans relâcher sur START/PAUSE,

on entend la porte se verrouiller, se déverrouiller puis se

verrouiller à nouveau. La porte de la laveuse demeurera

verrouillée durant le programme de lavage.

Déverrouillage de la porte pour pouvoir ajouter des

vêtements :

Si l’on doit ouvrir la porte pour pouvoir ajouter 1 ou 2

vêtements oubliés, il est possible de le faire tant que l’écran af-

che “Porte verrouillée – Appuyer sur le bouton START/PAUSE

pour déverrouiller et ajouter un vêtement”.

Appuyer une fois sur START/PAUSE (mise en

marche/pause); la porte se déverrouille une fois

que le mouvement de la laveuse a cessé. Cela

peut prendre plusieurs minutes. Ajouter les

vêtements oubliés et fermer la porte. Il faut

appuyer encore sur START/PAUSE (mise en

marche/pause) pour redémarrer le programme.

start

pause

press and

hold to start

13. Retirer rapidement les vêtements

une fois le programme terminé

Retirer rapidement les vêtements une fois

le programme terminé pour éviter que des

odeurs ne se développent et que les objets

métalliques faisant partie des vêtements ne

rouillent. Lorsqu’on décharge les vêtements,

tirer le dispositif de verrouillage de la porte

et vérier qu’il ne reste pas de petits articles

entre la cuve et le panier.

Si l’on n’est pas en mesure de retirer

rapidement la charge, utiliser l’option

Fresh Hold

™

. Si l’on sélectionne Fresh Hold

™

la laveuse active automatiquement le

ventilateur et fait culbuter la charge

périodiquement pendant un maximum

de 16 heures.

REMARQUE :

n

Lorsqu’un programme de lavage est terminé, la porte doit

être ouverte puis refermée avant qu’un nouveau programme

puisse commencer.

n

Il est possible qu’une petite quantité d’eau reste dans les

distributeurs une fois le programme de lavage terminé.

Ceci est normal.

n

Cette laveuse dispose d’une fermeture étanche pour éviter

les fuites d’eau. Pour éviter la formation d’odeurs, laisser la

porte ouverte an de permettre à la laveuse de sécher entre

deux utilisations.

ENTRETIEN DE LA LAVEUSE

NETTOYAGE DE LA LAVEUSE

Votre laveuse doit rester aussi propre et fraîche que vos

vêtements. Pour que l’intérieur de la laveuse reste libre de

toute odeur, suivre la procédure de nettoyage recommandée

suivante au moins une fois par mois :

1. S’assurer que le tambour à linge est vide.

2. Ajouter une pastille de nettoyant pour laveuse

recommandé affresh

dans le panier de la laveuse

Si l’on utilise de l’agent de blanchiment liquide au chlore,

ajouter 1 tasse (240 mL) dans le distributeur d’agent de

blanchiment liquide au chlore.

IMPORTANT : Ne pas ajouter de détergent au programme

CLEAN WASHER (nettoyage de la laveuse). Pour éviter tout

dommage à long terme, ne pas utiliser plus que la quantité

d’agent de blanchiment recommandée.

3. Fermer la porte de la laveuse.

4. Appuyer sur POWER/CANCEL (mise sous tension/

annulation).

5. Sélectionner le programme CLEAN WASHER with affresh

(nettoyage de la laveuse avec affresh

6. Appuyer sans relâcher sur START/PAUSE (mise en

marche/pause).

REMARQUE : La porte se verrouille et le programme débute.

La laveuse ajoute de l’eau et le panier pivote tandis que la

laveuse effectue un court programme de détection. Ceci

prend environ 3 minutes.

7. Le programme détermine si des vêtements ou autres

articles se trouvent dans la laveuse. Si aucun article n’est

détecté dans la laveuse, il passera à l’étape 8.

Si des articles sont détectés dans la laveuse, un rappel

s’afche à l’écran et la porte se déverrouille. Ouvrir la porte

et retirer les vêtements du tambour de la laveuse. Appuyer

sur POWER/CANCEL (mise sous tension/annulation) pour

annuler le message d’erreur. Répéter ensuite les étapes 3 à

6 pour remettre le programme en marche.

8. Une fois que le programme a commencé, on doit le laisser

se terminer. Pour annuler le programme avant qu’il soit

terminé, appuyer sur POWER/CANCEL (mise sous tension/

annulation). Un message de conrmation apparaît sur

l’afchage. Le déverrouillage de la porte peut prendre

jusqu’à 20 minutes.

9. Une fois le programme terminé, laisser la porte légèrement

ouverte pour permettre une meilleure ventilation et pour

que l’intérieur de la laveuse puisse sécher.

Nettoyage de l’extérieur :

1. Utiliser une éponge ou un chiffon doux et humide pour

essuyer les renversements.

2. Au besoin, utiliser un savon doux et de l’eau.

IMPORTANT : An d’éviter d’endommager le ni de la

laveuse, ne pas utiliser de produits abrasifs.

NETTOYAGE DE LA CARTOUCHE

OPTIMAL DISPENSE

Il est recommandé de rincer la cartouche Optimal Dispense

lorsqu’on change de type ou de concentration de détergent,

ou si l’on n’utilise pas la laveuse pendant une période

prolongée.

1. Tirer le distributeur jusqu’à la butée.

2. Soulever la cartouche du distributeur Optimal Dispense.

3. Soulever le couvercle de la cartouche et vidanger l’intérieur

soigneusement à l’eau chaude.

4. Laisser sécher à l’air libre ou bien essuyer soigneusement

avec un torchon propre et doux.

IMPORTANT : La cartouche n’est pas lavable

au lave-vaisselle.

NETTOYAGE DU DISTRIBUTEUR

On trouvera peut-être des traces de produits de

lessive dans les compartiments de distributeurs. Pour

éliminer ces traces, suivre la procédure de nettoyage

recommandée suivante :

1. Tirer le tiroir distributeur jusqu’à la butée.

2. Appuyer sur la patte de déverrouillage et dégager le

distributeur en le tirant tout droit.

3. Retirer le panneau du

couvercle en le tirant tout

droit vers le haut.

4. Laver le distributeur et le

panneau du couvercle à

l’eau tiède et savonneuse

avec un détergent doux.

5. Rincer à l’eau tiède.

6. Sécher à l’air ou essuyer

avec une serviette propre

puis réinstaller le panneau

du couvercle en le faisant

glisser sur les pitons

du distributeur.

7. Aligner les bords du

distributeur avec les

guides situés dans la

laveuse puis réinsérer

le distributeur dans la

fente en le faisant glisser.

IMPORTANT :

Le distributeur n’est pas

lavable au lave-vaisselle.

NETTOYAGE DU JOINT DE LA PORTE

1. Ouvrir la porte de la laveuse et retirer tout vêtement ou

article de la laveuse.

2. Examiner le joint de couleur grise entre l’ouverture de

la porte et le panier pour déceler d’éventuelles zones

tachées. Tirer sur le joint pour examiner complètement la

zone qui se trouve en dessous et vérier qu’elle est libre de

tout objet étranger.

Joint

3. Si l’on décèle des zones tachées, essuyer ces zones en

respectant la procédure indiquée ci-dessous.

a) Mélanger une solution diluée en utilisant ¾ de tasse

(180 mL) d’agent de blanchiment liquide au chlore

et 1 gal. (3,8 L) d’eau tiède du robinet.

b) Essuyer la zone du joint avec la solution diluée, en

utilisant un chiffon humide.

c) Laisser agir pendant 5 minutes.

d) Essuyer la zone complètement avec un chiffon sec et

laisser l’intérieur de la laveuse sécher à l’air en laissant

la porte ouverte.

IMPORTANT : Porter des gants en caoutchouc en cas de

nettoyage pendant une période prolongée.

n

Consulter les instructions du fabricant de l’agent de

blanchiment pour une utilisation correcte.

Faire fonctionner la laveuse seulement lorsqu’on est

présent. En cas de déménagement ou si l’on n’utilise pas la

laveuse pendant longtemps, suivre les étapes suivantes :

1. Débrancher la laveuse ou déconnecter la source de

courant électrique.

2. Fermer l’alimentation en eau à la laveuse pour éviter

toute inondation due à une surpression.

ENTRETIEN POUR

ENTREPOSAGE HIVERNAL

IMPORTANT : Pour éviter tout dommage, installer et

remiser la laveuse à l’abri du gel. L’eau qui peut rester

dans les tuyaux risque d’abîmer la laveuse en temps de

gel. Si la laveuse doit faire l’objet d’un déménagement ou

d’entreposage au cours d’une période de gel, hivériser la

laveuse.

Hivérisation de la laveuse :

1. Fermer les deux robinets d’eau; déconnecter et vidanger

les tuyaux d’arrivée d’eau.

2. Placer 1 pte (1 L) d’antigel pour véhicule récréatif

dans le panier et faire fonctionner la laveuse sur un

programme RINSE/DRAIN AND SPIN (rinçage/vidange

et essorage) pendant environ 30 secondes pour

mélanger l’antigel et l’eau restante.

3. Débrancher la laveuse ou déconnecter la source de

courant électrique.

IMPORTANT : Pour réduire le risque de défaillance

intempestive, remplacer les tuyaux d’arrivée d’eau tout

les cinq ans et les inspecter régulièrement pour vérier

l’absence de déformations, de coupures, d’usure ou de

fuites d’eau.

CONSEIL UTILE : Lors du remplacement des tuyaux

d’arrivée d’eau, noter la date de remplacement au

marqueur indélébile sur l’étiquette.

NON UTILISATION ET ENTRETIEN

EN PÉRIODE DE VACANCES

TRANSPORT DE LA LAVEUSE

1. Fermer les deux robinets d’eau. Débrancher et vidanger

les tuyaux d’arrivée d’eau.

2. Si l’on déplace la laveuse pendant une période de gel,

suivre les instructions de la section ENTRETIEN POUR

ENTREPOSAGE HIVERNAL avant de la déplacer.

3. Déconnecter le tuyau d’évacuation du système

d’évacuation et de l’arrière de la laveuse.

4. Débrancher le cordon d’alimentation.

5. Placer les tuyaux d’arrivée d’eau et le tuyau

d’évacuation dans le panier de la laveuse.

6. Enrouler le cordon d’alimentation et l’attacher avec un

élastique ou avec un attache-câble pour l’empêcher de

traîner sur le plancher.

IMPORTANT: Demander une intervention de dépannage

si l’on doit installer de nouveau boulons de transport.

Ne pas réutiliser les boulons de transport. La laveuse

doit être transportée en position verticale. An d’éviter

d’endommager la structure de la laveuse, celle-ci doit être

correctement installée pour pouvoir être déplacée par un

technicien agréé.

RÉINSTALLATION/RÉUTILISATION

DE LA LAVEUSE

Pour réinstaller la laveuse après une période de non-

utilisation, de vacances, de remisage pour l’hiver ou après

un déménagement :

1. Consulter les instructions d’installation pour choisir

l’emplacement, régler l’aplomb de la laveuse et la

raccorder.

2. Avant de réutiliser la laveuse, exécuter la procédure

recommandée suivante :

Remise en marche de la laveuse :

1. Vidanger les canalisations d’eau et les tuyaux.

Reconnecter les tuyaux d’arrivée d’eau. Ouvrir

les deux robinets d’eau.

2. Brancher la laveuse ou reconnecter la source de courant

électrique.

3. Faire exécuter à la laveuse le programme POWER

WASH (lavage haute puissance) pour nettoyer la laveuse

et éliminer l’antigel, le cas échéant. Utiliser uniquement

un détergent HE. Utiliser la moitié de la quantité

recommandée par le fabricant pour une charge

de taille moyenne.

Les détergents HE liquides disponibles de nos jours sont

concentrés. La plupart des marques de détergents HE

concentrés indiquent le niveau de concentration sur le

acon. Si ce n’est pas le cas, régler simplement le niveau

de concentration dans le menu Optimal Dispense an que

ce niveau corresponde à celui indiqué sur le acon.

Mais si le niveau de concentration n’est pas indiqué sur le

acon, on peut facilement le calculer. Il suft de diviser la taille

de l’emballage en onces liquide par le nombre de charges.

Se référer ensuite au tableau suivant pour déterminer la

concentration.

Si l’on n’obtient pas les résultats de nettoyage désirés, essayer

un chiffre de concentration plus bas. En cas de moussage

excessif, essayer un chiffre de concentration plus élevé.

À PROPOS DE LA CONCENTRATION

DU DÉTERGENT

Concentration Nombre de onces ÷ nombre de charges

1X >2,5

2X 1,5 - 2,49

3X 0,9 - 1,49

4X 0,7 - 0,89

5X 0,5 - 0,69

6X 0,3 - 0,49

1. Appuyer sur LEARN MORE

(en savoir plus)

Alors que la laveuse est allumée, appuyer sur LEARN MORE pour

accéder à la caractéristique de DÉPANNAGE intégrée. Utiliser les

boutons de commande ACL pour sélectionner DÉPANNAGE.

UTILISATION DE LA CARACTÉRISTIQUE DE DÉPANNAGE INTÉGRÉE

2. Sélectionner DÉPANNAGE

Utiliser ensuite les boutons de commande ACL pour sélectionner

le thème de dépannage souhaité. On peut utiliser les boutons et

pour naviguer entre les différentes options.

La porte n’est pas bien fermée.

Vérier que la porte est complètement fermée.

Un fusible du domicile est grillé ou le

disjoncteur est ouvert.

S’assurer que le fusible du domicile est intact et serré;; ou que

le disjoncteur n’est pas déclenché. Remplacer le fusible ou

réenclencher le disjoncteur. Si le problème persiste, appeler un

électricien qualié.

La laveuse ne

fonctionne pas

L’utilisateur n’a pas appuyé

fermement sur le bouton START/

PAUSE ou ne l’a pas maintenu

appuyé pendant sufsamment

longtemps.

Fonctionnement de la laveuse

Alimentation électrique incorrecte.

Cette laveuse nécessite une alimentation électrique de 120 V.

Vérier avec un électricien qualié.

Type de fusible incorrect.

Utiliser un fusible temporisé.

Essayer d’abord les solutions suggérées ici ou consulter le site Web www.maytag.com/help pour obtenir de l’aide

et pour éviter une intervention de réparation.

Si les phénomènes

suivants

se produisent

Causes possibles

Solution

DÉPANNAGE

Appuyer sur le bouton START/PAUSE (mise en marche/pause)

pendant 2 à 5 secondes.

Les tuyaux de remplissage ne sont

pas solidement xés.

Serrer les raccords du tuyau de remplissage.

S’assurer que les 4 rondelles d’étanchéité des tuyaux de

remplissage sont correctement installées.

Connexion du tuyau de vidange

incorrecte.

Bien xer le tuyau de vidange au tuyau de rejet à l’égout ou à

l’évier de buanderie. Voir les instructions d’installation pour plus

de renseignements.

Inspecter le circuit de plomberie du

domicile pour vérier qu’il n’y a pas

de fuites ou que l’évier ou le tuyau

de vidange n’est pas obstrué.

De l’eau pourrait refouler d’un évier ou du tuyau rigide de

rejet à l’égout s’ils sont obstrués. Inspecter tout le circuit de

plomberie du domicile (éviers de buanderie, tuyau de vidange,

conduites d’eau et robinets) pour vérier qu’il n’y a aucune

fuite.

Rondelles d’étanchéité des tuyaux de

remplissage absentes.

Fuites d’eau

Ne pas placer de ruban adhésif sur l’ouverture du système

de vidange.

Autre problème de

performance ou de

fonctionnement

Voir la caractéristique de

dépannage intégrée,

sur la laveuse.

Voir les instructions ci-dessus pour accéder aux menus de

DÉPANNAGE intégrés, au moyen du bouton LEARN MORE

(en savoir plus).

Autres problèmes

Nettoyer le joint de la porte. Voir “Entretien de la laveuse“.Le joint de la porte est sale.

Utiliser uniquement des détergents HE Haute efcacité et suivre

les recommandations du fabricant.

Détergent HE non utilisé ou

utilisation excessive de

détergent HE.

Retirer et nettoyer le distributeur. Voir “Entretien de la laveuse”.

Le distributeur est obstrué.

Essayer d’abord les solutions suggérées ici ou consulter le site Web www.maytag.com/help pour obtenir de l’aide

et pour éviter une intervention de réparation.

Si les phénomènes

suivants

se produisent

Causes possibles

Solution

DÉPANNAGE

GARANTIE LIMITÉE DES APPAREILS DE BUANDERIE MAYTAG

Cette garantie limitée Maytag se substitue à et remplace la garantie limitée imprimée dans le guide d'utilisation et d’entretien pour les

produits vendus aux États-Unis d’Amérique et au Canada.

PREMIÈRE ANNÉE

Pendant un an à compter de la date d’achat, lorsque ce gros appareil ménager est utilisé et entretenu conformément aux instructions jointes à ou fournies avec le

produit, la marque Maytag de Whirlpool Corporation ou Whirlpool Canada LP (ci-après désignées “Maytag”) paiera pour les pièces spécifiées par l’usine et la main-

d’œuvre pour corriger les vices de matériaux ou de fabrication qui existaient déjà lorsque ce gros appareil ménager a été acheté.

DE LA DEUXIÈME À LA CINQUIÈME ANNÉE INCLUSIVEMENT (MOTEUR, PANIER DE LAVAGE ET VENTILATEUR DVT)

De la deuxième à la cinquième année inclusivement à compter de la date d'achat initiale, lorsque ce gros appareil ménager est utilisé et entretenu conformément aux

instructions jointes au produit ou fournies avec l'appareil, Maytag paiera pour le remplacement du moteur d'entraînement du panier de lavage, du panier de lavage en

acier inoxydable (parois latérales uniquement) et du ventilateur DVT (Technologie dynamique d'extraction de l'humidité) pour corriger les défauts non esthétiques de

matériau ou de fabrication de ces pièces, qui empêchent le bon fonctionnement de la laveuse et qui étaient déjà présents lorsque ce gros appareil ménager a été

acheté. Cette garantie limitée de la deuxième à la cinquième année inclusivement ne comprend pas la main-d'œuvre.

DE LA SIXIÈME À LA DIXIÈME ANNÉE INCLUSIVEMENT (MOTEUR ET PANIER DE LAVAGE)

De la sixième à la dixième année inclusivement à compter de la date d'achat initiale, lorsque ce gros appareil ménager est utilisé et entretenu conformément aux

instructions jointes au produit ou fournies avec l'appareil, Maytag paiera pour le remplacement du moteur d'entraînement du panier de lavage et du panier de lavage

en acier inoxydable (parois latérales uniquement) pour corriger les défauts non esthétiques de matériau ou de fabrication de ces pièces, qui empêchent le bon

fonctionnement de la laveuse et qui étaient déjà présents lorsque ce gros appareil ménager a été acheté. Cette garantie limitée de la sixième à la dixième année

inclusivement ne comprend pas la main-d'œuvre.

LE SEUL ET EXCLUSIF RECOURS DU CLIENT DANS LE CADRE DE LA PRÉSENTE GARANTIE LIMITÉE CONSISTE EN LA RÉPARATION PRÉVUE CI-DESSUS. Le

service doit être fourni par une compagnie de service désignée par Maytag. Cette garantie limitée est valide uniquement aux États-Unis ou au Canada et s’applique

exclusivement lorsque le gros appareil ménager est utilisé dans le pays où il a été acheté. La présente garantie limitée est valable à compter de la date d’achat initial

par le consommateur. Une preuve de la date d’achat d’origine est exigée pour obtenir un service dans le cadre de la présente garantie limitée.

ÉLÉMENTS EXCLUS DE LA GARANTIE

La présente garantie limitée ne couvre pas :

Les pièces de rechange ou la main d’œuvre lorsque ce gros appareil ménager est utilisé à des fins autres que l’usage unifamilial normal ou lorsque les

instructions d’installation et/ou les instructions de l’opérateur ou de l’utilisateur fournies ne sont pas respectées.

Les visites de service pour rectifier l’installation du gros appareil ménager, montrer à l’utilisateur comment utiliser l’appareil, remplacer ou réparer des fusibles ou

rectifier le câblage ou la plomberie du domicile.

Les visites de service pour réparer ou remplacer les ampoules électriques, les filtres à air ou les filtres à eau de l’appareil. Les pièces consomptibles ne sont pas

couvertes par la garantie.

Les dommages imputables à : accident, modification, usage impropre ou abusif, incendie, inondation, actes de Dieu, installation fautive ou installation non

conforme aux codes d'électricité ou de plomberie, ou l’utilisation de produits non approuvés par Maytag.

Les défauts apparents, notamment les éraflures, les bosses, fissures ou tout autre dommage au fini du gros appareil ménager, à moins que ces dommages soient

dus à des vices de matériaux ou de fabrication et soient signalés à Maytag dans les 30 jours suivant la date d’achat.

L’enlèvement et la livraison. Ce gros appareil ménager est conçu pour être réparé à domicile.

Les réparations aux pièces ou systèmes résultant d'une modification non autorisée faite à l’appareil.

Les frais de déplacement et de transport pour le service d'un produit si votre gros appareil ménager est situé dans une région éloignée où un service d’entretien

Maytag autorisé n’est pas disponible.

La dépose et la réinstallation de votre gros appareil ménager si celui-ci est installé dans un endroit inaccessible ou n’est pas installé conformément aux

instructions d’installation fournies par Maytag.

10.

Les pièces de rechange ou la main d’œuvre pour les gros appareils ménagers dont les numéros de série et de modèle originaux ont été enlevés, modifiés ou qui

ne peuvent pas être facilement identifiés.

CLAUSE D'EXONÉRATION DE RESPONSABILITÉ AU TITRE DES GARANTIES IMPLICITES

LES GARANTIES IMPLICITES, Y COMPRIS LES GARANTIES APPLICABLES DE QUALITÉ MARCHANDE OU D’APTITUDE À UN USAGE PARTICULIER, SONT

LIMITÉES À UN AN OU À LA PLUS COURTE PÉRIODE AUTORISÉE PAR LA LOI. Certains États et certaines provinces ne permettent pas de limitation sur la durée de

garanties implicites de qualité marchande ou d’aptitude à un usage particulier, de sorte que la limitation ci-dessus peut ne pas être applicable dans votre cas. Cette

garantie vous confère des droits juridiques spécifiques, et vous pouvez également jouir d’autres droits qui peuvent varier d’une juridiction à l’autre.

LIMITATION DES RECOURS, EXCLUSION DES DOMMAGES FORTUITS OU INDIRECTS

LE SEUL ET EXCLUSIF RECOURS DU CLIENT DANS LE CADRE DE LA PRÉSENTE GARANTIE LIMITÉE CONSISTE EN LA RÉPARATION PRÉVUE CI-DESSUS.

MAYTAG N’ASSUME AUCUNE RESPONSABILITÉ POUR LES DOMMAGES FORTUITS OU INDIRECTS. Certains États et certaines provinces ne permettent pas

l’exclusion ou la limitation des dommages fortuits ou indirects de sorte que ces limitations et exclusions peuvent ne pas être applicables dans votre cas. Cette garantie

vous confère des droits juridiques spécifiques, et vous pouvez également jouir d’autres droits qui peuvent varier d’une juridiction à l’autre.

Si vous résidez à l’extérieur du Canada et des 50 États des États-Unis, contactez votre marchand Maytag autorisé pour déterminer si une autre garantie s’applique.

Si vous avez besoin d’un service de réparation, voir d’abord la section “Dépannage” du Guide d’utilisation et d’entretien. Si vous n’êtes pas en mesure

de résoudre le problème après avoir consulté la section “Dépannage”, vous pouvez trouver de l’aide supplémentaire en consultant la section “Assistance

ou Service” ou en appelant Maytag. Aux É.U., composer le

18006889900

. Au Canada, composer le

18008076777.

6/09

W10254443A

W10254444A - SP

® Registered Trademark/TM Trademark of Maytag Properties LLC or its related companies.

® Marque déposée/TM Marque de commerce de Maytag Properties LLC ou

de ses compagnies afliées.

ASSISTANCE OR SERVICE

Before calling for assistance or service, please check “Troubleshooting” or visit www.maytag.com/help.

It may save you the cost of a service call. If you still need help, follow the instructions below.

When calling, please know the purchase date and the complete model and serial number of your appliance.

This information will help us to better respond to your request.

Maytag Services, LLC

ATTN: CAIR

Center

P.O. Box 2370

Cleveland, TN 37320-2370

Customer eXperience Centre

Whirlpool Canada LP

Unit 200 - 6750 Century Ave.

Mississauga, ON L5N 0B7

You can write with any questions or concerns at:

Maytag Services, LLC

1-800-688-9900 www.maytag.com

1-800-901-2042 (Accessories)

www.maytag.com/accessories

Whirlpool Canada LP

Customer Assistance

1-800-807-6777

www.maytag.ca

Our consultants provide assistance with

Please include a daytime phone number in your correspondence.

If you need replacement parts or to order accessories

We recommend that you use only Factory Specied Parts.

These parts will t right and work right because they are made with the same precision

used to build every new MAYTAG

appliance.

To locate factory specied replacement parts, assistance in your area, or accessories:

or call your nearest designated service center or refer to your Yellow Pages telephone directory.

In the U.S.A.

Features and specications on our full line of appliances.

N

Installation information.N

Specialized customer assistance (Spanish speaking, hearing N

impaired, limited vision, etc.).

In the U.S.A. and Canada

Use and maintenance procedures.

N

Accessory and repair parts sales.N

Referrals to local dealers, repair parts distributors, N

and service companies. Maytag

designated service

technicians are trained to fulll the product warranty

and provide after-warranty service, anywhere in the

United States and Canada.

ASSISTANCE OU SERVICE

Avant de faire un appel pour assistance ou service, veuillez vérier la section “Dépannage” ou visiter le site www.maytag.com/

help. Cette vérication peut vous faire économiser le coût d’une visite de réparation. Si vous avez encore besoin d’aide, suivre les

instructions ci-dessous.

Lors d’un appel, veuillez connaître la date d’achat et les numéros au complet de modèle et de série de votre appareil.

Ces renseignements nous aideront à mieux répondre à votre demande.

Si vous avez besoin de pièces de rechange

Si vous avez besoin de commander des pièces de rechange, nous vous recommandons d’utiliser seulement des pièces spéciées

par l’usine. Ces pièces conviendront et fonctionneront bien parce qu’elles sont fabriquées selon les mêmes spécications

précises utilisées pour construire chaque nouvel appareil MAYTAG

Pour trouver des pièces de rechange spéciées par l’usine dans votre région :

Whirlpool Canada LP - Assistance à la clientèle

1-800-807-6777 www.maytag.ca

Vous pouvez écrire en soumettant toute question

ou tout problème au :

Customer eXperience Centre

Whirlpool Canada LP

Unit 200 - 6750 Century Ave.

Mississauga, ON L5N 0B7

Dans votre correspondance, veuillez indiquer un numéro

de téléphone où on peut vous joindre dans la journée.

Nos consultants fournissent

l’assistance pour :

Procédés d’utilisation et d’entretien.N

Vente d’accessoires et de pièces de rechange.N

Les références aux concessionnaires, compagnies de service N

de réparation et distributeurs de pièces de rechange locaux.

Les techniciens de service désignés par Whirlpool Canada

LP sont formés pour remplir la garantie des produits et

fournir un service après la garantie, partout au Canada.

ou contacter votre centre de réparation désigné le plus proche ou consulter l’annuaire téléphonique des Pages Jaunes.

Maytag MHW9000YR 27 Inch Front-Load Washer

Product's Documents

Use & Care Guide

Specifications

Maytag MHW9000YR Questions and Answers

Related Products

Maytag MAH8700AWW 27 Inch Front-Load Washer with 3.81 Cu. Ft. Capacity

Maytag MAH9700AWW 27 Inch Front-Load Washer with 3.81 Cu. Ft. Capacity, 32 Custom Wash Cycles and Electronic Controls

Maytag MHN30PDBWW0 27 Inch Front-Load Washer with 3.1 cu. ft. Capacity, 6 Wash Cycles, TurboWash System, Card Reader Compatible

Maytag MHWE400WR00 27 Inch Front-Load Washer with 4.5 cu. ft. Capacity

Maytag MHWE251YG00 27 Inch Front-Load Washer

Maytag MFW9600SQ1 27 Inch Front-Load Washer with 4.0 cu. ft. Capacity, 10 Wash Cycles and Sensi-Care Wash System
