THANK YOU for purchasing this high-quality product. If you should experience a problem not covered in TROUBLESHOOTING or
PROBLEM SOLVER, please visit our website at www.jennair.com for additional information. If you still need assistance, call us at
1-800-JENN-AIR (536-6247). In Canada, visit our website at www.jennair.ca or call us at 1-800-JENN-AIR (536-6247).
You will need your model and serial number, located on the inside wall of the refrigerator compartment.
Para obtener acceso a “Instrucciones para el usuario del refrigerador” en español, o para obtener información adicional acerca de
su producto, visite: www.jennair.com.
Necesitará su número de modelo y de serie, ubicado en el interior del compartimiento del refrigerador.
Table of Contents/ Table des matières
REFRIGERATOR SAFETY ........................................................................... 2
Proper Disposal of Your Old Refrigerator ................................................. 3
INSTALLATION INSTRUCTIONS ................................................................ 3
Unpack the Refrigerator ........................................................................... 3
Location Requirements ............................................................................ 4
Electrical Requirements ............................................................................ 4
Water Supply Requirements ..................................................................... 4
Connect the Water Supply ....................................................................... 5

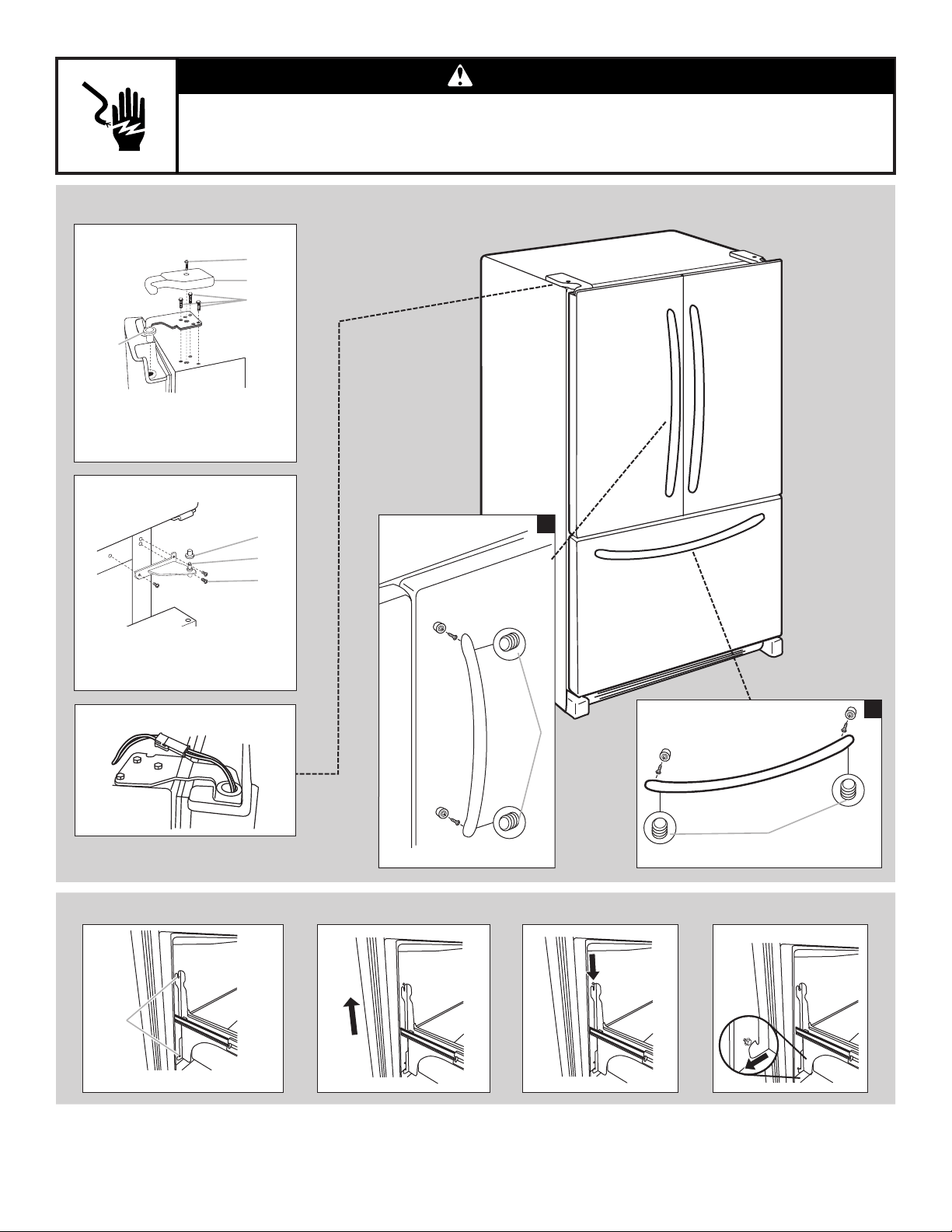

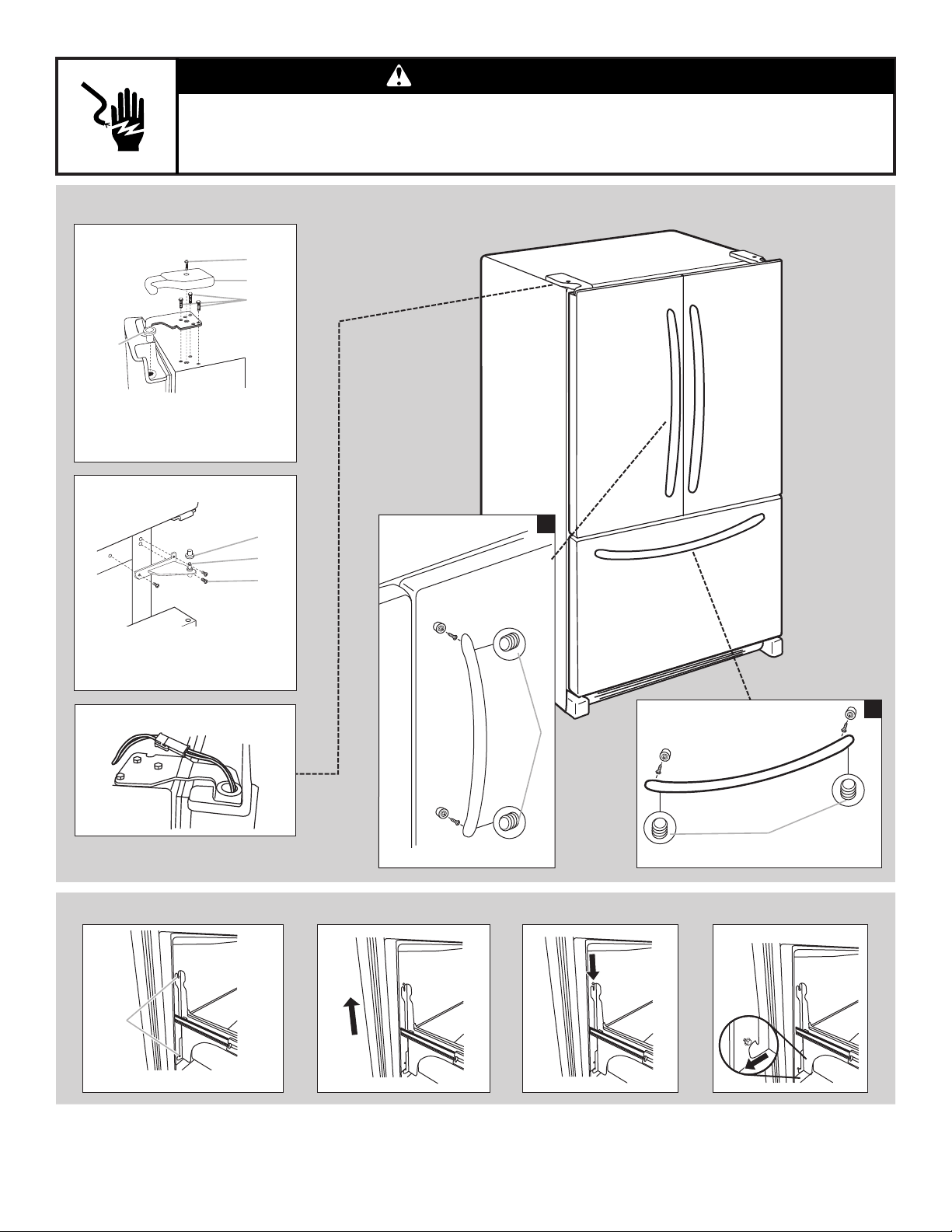

Refrigerator Door(s) and Drawer............................................................... 6
Adjust the Doors ....................................................................................... 9
REFRIGERATOR USE ................................................................................. 9
Opening and Closing Doors ..................................................................... 9

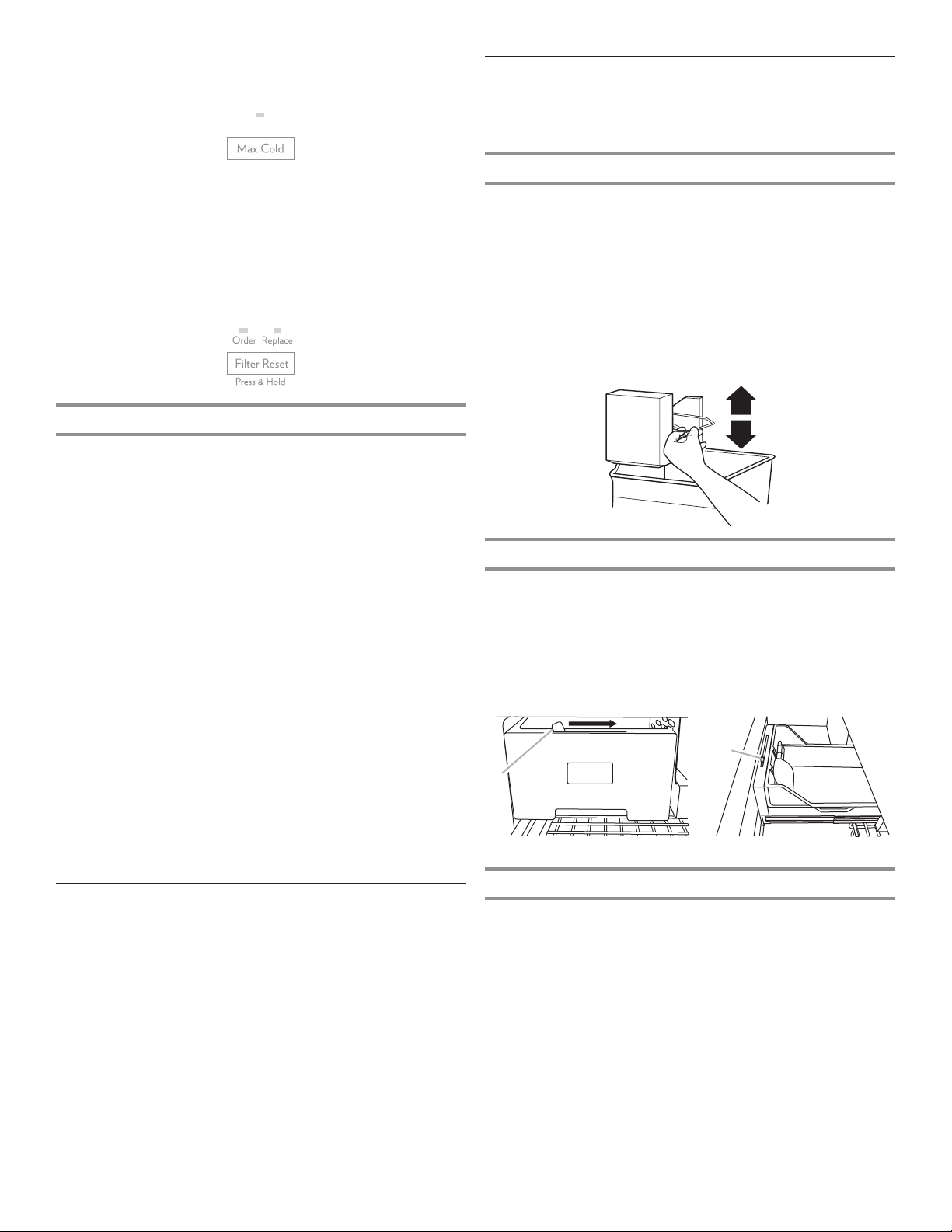

Using the Controls .................................................................................... 9
Crisper Humidity Control ........................................................................ 11
Ice Maker ................................................................................................ 11
Water Dispenser ..................................................................................... 11
Water Filtration System .......................................................................... 12
REFRIGERATOR CARE ............................................................................ 12
Cleaning .................................................................................................. 12
Changing the Light Bulb ......................................................................... 13
TROUBLESHOOTING ............................................................................... 13
Refrigerator Operation ............................................................................ 13
Temperature and Moisture ...................................................................... 14
Ice and Water .......................................................................................... 14
Accessories............................................................................................. 15

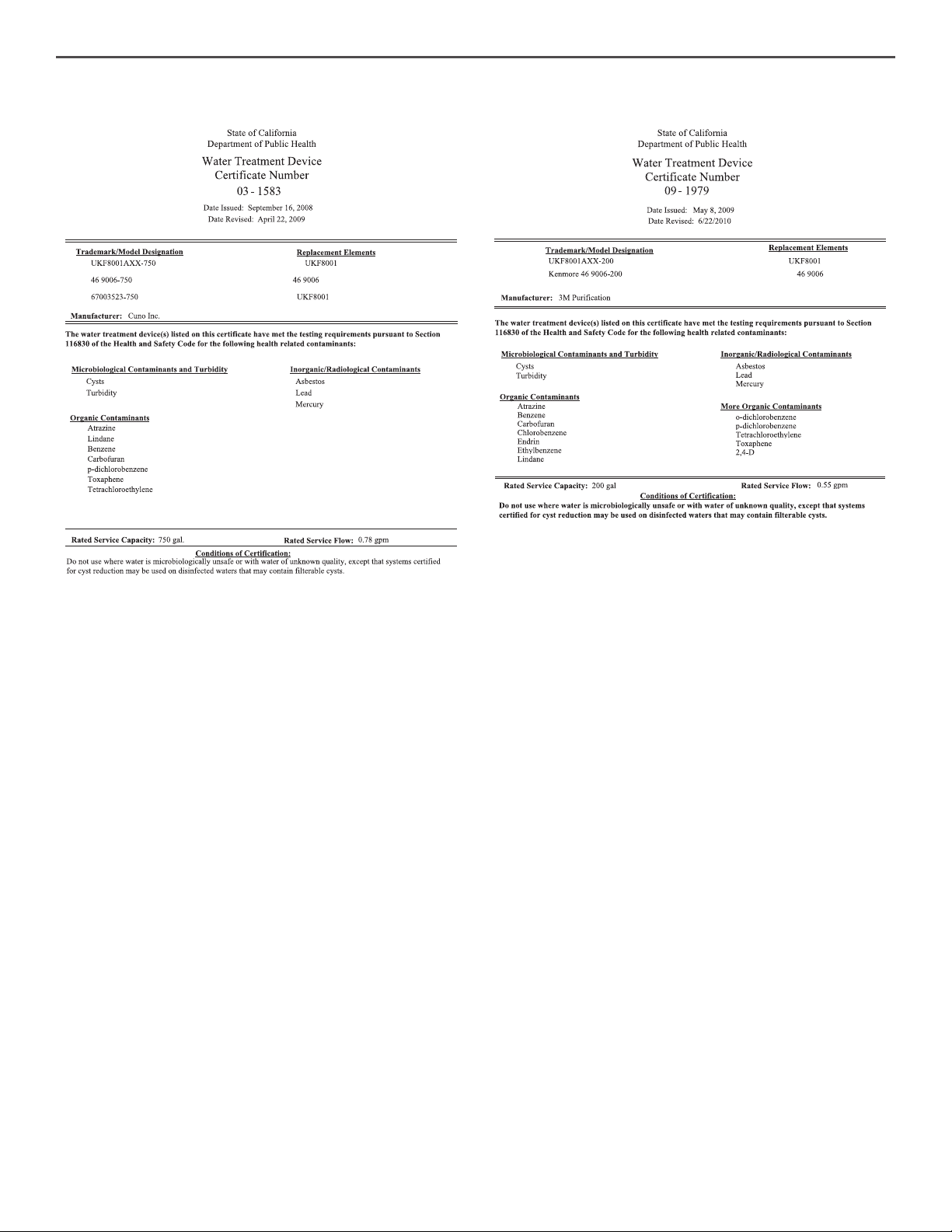

WATER FILTER CERTIFICATIONS ........................................................... 16
PERFORMANCE DATA SHEETS .............................................................. 17
WARRANTY ............................................................................................... 19
REFRIGERATOR USER INSTRUCTIONS
W10276070C
SÉCURITÉ DU RÉFRIGÉRATEUR............................................................ 20
Mise au rebut du vieux réfrigérateur ....................................................... 22
INSTRUCTIONS D’INSTALLATION .......................................................... 22
Déballage du réfrigérateur ...................................................................... 22
Exigences d’emplacement ..................................................................... 23
Spécications électriques....................................................................... 23
Spécications de l’alimentation eneau .................................................. 23
Raccordement à la canalisation d’eau ................................................... 24
Porte et tiroir du réfrigérateur ................................................................. 25
Ajustement des portes............................................................................ 28
UTILISATION DU RÉFRIGÉRATEUR ....................................................... 28
Ouverture et fermeture des portes ......................................................... 28
Utilisation des commandes .................................................................... 28
Réglage de l’humidité
dans le bac à légumes ............................................................................ 30
Machine à glaçons .................................................................................. 30
Distributeur d’eau ................................................................................... 31
Système de ltration d’eau ..................................................................... 31
ENTRETIEN DU RÉFRIGÉRATEUR ......................................................... 32
Nettoyage ............................................................................................... 32
Remplacer l’ampoule d’éclairage ........................................................... 32
DÉPANNAGE .............................................................................................. 33
Fonctionnement du réfrigérateur ............................................................ 33
Température et humidité ......................................................................... 34
Glaçons et eau ........................................................................................ 34
Accessoires ............................................................................................. 35
FEUILLES DE DONNÉES SUR LA PERFORMANCE ............................. 36
GARANTIE .................................................................................................. 40
2
REFRIGERATOR SAFETY
You can be killed or seriously injured if you don't immediately
You
can be killed or seriously injured if you don't
follow
All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can
happen if the instructions are not followed.
Your safety and the safety of others are very important.
We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety
messages.
This is the safety alert symbol.
This symbol alerts you to potential hazards that can kill or hurt you and others.
All safety messages will follow the safety alert symbol and either the word “DANGER” or “WARNING.”
These words mean:
follow instructions.
instructions.
DANGER
WARNING
IMPORTANT SAFETY INSTRUCTIONS
WARNING:
To reduce the risk of fire, electric shock, or injury when using your refrigerator, follow these basic precautions:
SAVE THESE INSTRUCTIONS
■ Plug into a grounded (earthed) outlet.
■ Do not remove ground prong.
■ Do not use an adapter.
■ Do not use an extension cord.
■ Disconnect power before servicing.
■ Replace all parts and panels before operating.
■ Remove doors from your old refrigerator.
■ Use nonflammable cleaner.
■ Do not store or use petrol, flammable liquids or gas in the
vicinity of this or other electrical appliances. The fumes can
cause fires or explosions.
■ Do not store explosive substances such as aerosol cans
with a flammable propellant in this refrigerator.
■ Do not use or place electrical devices inside the refrigerator
compartments if they are not of the type expressly
authorized by the manufacture.
■ Use two or more people to move and install refrigerator.
■ Disconnect power before installing ice maker (on ice maker
kit ready models only).
■ A qualified service technician must install the water line and
ice maker. See installation instruction supplied with
ice maker kit IC13B for complete details.
■ Connect to a potable water supply only.
■ Use a sturdy glass when dispensing ice (on some models).
■ This appliance is not intended for use by persons (including
children) with reduced physical, sensory or mental
capabilities, or lack of experience and knowledge, unless
they have been given supervision or instruction concerning
use of the appliance by a person responsible for their safety.
■ Children should be supervised to ensure that they do not
play with the appliance.
■ To avoid the risk of children becoming trapped and
suffocating, do not allow them to play or hide inside the
refrigerator.
■ If the power supply cord is damaged, it must be replaced by
the manufacturer or its service agent or a similarly qualified
person.
State of California Proposition 65 Warnings:
WARNING: This product contains one or more chemicals known to the State of California to cause cancer.
WARNING: This product contains one or more chemicals known to the State of California to cause birth defects or other
reproductive harm.
3
Proper Disposal of
Your Old Refrigerator
IMPORTANT: Child entrapment and suffocation are not problems
of the past. Junked or abandoned refrigerators are still dangerous
– even if they will sit for “just a few days.” If you are getting rid
of your old refrigerator, please follow these instructions to help
prevent accidents.
Before You Throw Away Your Old Refrigerator or
Freezer:
■ Take off the doors.
■ Leave the shelves in place so that children may not easily
climb inside.
INSTALLATION INSTRUCTIONS
Unpack the Refrigerator
Remove the Packaging
■ Remove tape and glue residue from surfaces before turning
on the refrigerator. Rub a small amount of liquid dish soap
over the adhesive with your ngers. Wipe with warm water
and dry.
■ Do not use sharp instruments, rubbing alcohol, ammable
uids, or abrasive cleaners to remove tape or glue. These
products can damage the surface of your refrigerator. For
more information, see “Refrigerator Safety.”
■ Dispose of/recycle all packaging materials.
Clean Before Using
After you remove all of the packaging materials, clean the inside
of your refrigerator before using it. See the cleaning instructions
in “Refrigerator Care.”
WARNING
Suffocation Hazard
Remove doors from your old refrigerator.
Failure to do so can result in death or brain damage.
Important information to know about disposal of
refrigerants:
Dispose of refrigerator in accordance with Federal and Local
regulations. Refrigerants must be evacuated by a licensed,
EPA certified refrigerant technician in accordance with
established procedures.
WARNING
Excessive Weight Hazard
Use two or more people to move and install
refrigerator.
Failure to do so can result in back or other injury.
When Moving Your Refrigerator:
Your refrigerator is heavy. When moving the refrigerator for
cleaning or service, be sure to cover the oor with
cardboard or hardboard to avoid oor damage. Always pull
the refrigerator straight out when moving it. Do not wiggle or
“walk” the refrigerator when trying to move it, as oor
damage could occur.
Important information to know about glass shelves
and covers:
Do not clean glass shelves or covers with warm water when
they are cold. Shelves and covers may break if exposed to
sudden temperature changes or impact, such as bumping.
Tempered glass is designed to shatter into many small,
pebble-size pieces. This is normal. Glass shelves and covers
are heavy. Use both hands when removing them to avoid
dropping.
4
Location Requirements
IMPORTANT: This refrigerator is designed for indoor, household
use only.
This appliance is intended to be used in household and similar
applications such as:
■ Staff kitchen areas in shops, ofces and other working
environments.
■ Farm houses and by clients in hotels, motels and other
residential type environments.
■ Bed and breakfast type environments.
■ Catering and similar non-retail applications.
To ensure proper ventilation for your refrigerator, allow for 1/2"
(1.25 cm) of space on each side and at the top. Allow for 1"
(2.54 cm) of space behind the refrigerator. If your refrigerator has
an ice maker, allow extra space at the back for the water line
connections. When installing your refrigerator next to a xed wall,
leave 2¹⁄
2
" (6.3 cm) minimum on the hinge side (some models
require more) to allow for the door to swing open.
NOTE: This refrigerator is intended for use in a location where the
temperature ranges from a minimum of 55°F (13°C) to a
maximum of 110°F (43°C). The preferred room temperature range
for optimum performance, which reduces electricity usage and
provides superior cooling, is between 60°F (15°C) and 90°F
(32°C). It is recommended that you do not install the refrigerator
near a heat source, such as an oven or radiator.
Electrical Requirements
Before you move your refrigerator into its nal location, it
is important to make sure you have the proper electrical
connection.
Recommended Grounding Method
A 115 volt, 60 Hz, AC only 15 or 20 A fused, grounded electrical
supply is required. It is recommended that a separate circuit
serving only your refrigerator be provided. Use an outlet that
cannot be turned off by a switch. Do not use an extension cord.
If the supply cord is damaged it must be replaced by the
manufacturer or its service agent or similarly qualied person. Do
not use a cord that shows cracks or abrasion damage along its
length or at either the plug or connector end.
NOTE: Before performing any type of installation, cleaning, or
removing a light bulb, turn Cooling OFF, and then disconnect the
refrigerator from the electrical source. When you have nished,
reconnect the refrigerator to the electrical source and turn
Cooling ON. See “Using the Control(s).”
Water Supply Requirements
Gather the required tools and parts before starting installation.
Read and follow the instructions provided with any tools listed
here.
TOOLS NEEDED:
■ Flat-blade screwdriver
■ 7/16" and 1/2" Open-end or
two adjustable wrenches
■ 1/4" Nut driver
■ 1/4" Drill bit
■ Cordless drill
IMPORTANT:
■ Connect to a potable water supply only.
■ All installations must meet local plumbing code requirements.
■ Do not use a piercing-type or 3/16" (4.76 mm) saddle valve
which reduces water ow and clogs more easily.
■ Use copper tubing and check for leaks. Install copper tubing
only in areas where the household temperatures will remain
above freezing.
WARNING
Explosion Hazard
Keep flammable materials and vapors, such as
gasoline, away from refrigerator.
Failure to do so can result in death, explosion, or fire.
2¹⁄₂" (6.3 cm)
1/2" (1.25 cm)
Electrical Shock Hazard
Plug into a grounded 3 prong outlet.
Do not remove ground prong.
Do not use an adapter.
Do not use an extension cord.
Failure to follow these instructions can result in death,
fire, or electrical shock.
WARNING
Do not use with water that is microbiologically unsafe or
of unknown quality without adequate disinfection before
or after the system. Systems certified for cyst reduction
may be used on disinfected waters that may contain
filterable cysts.
5
■ For models with water lters, the disposable water lter
should be replaced at least every 6 months.
Water Pressure
A cold water supply with water pressure of between
35 and 120 psi (241 and 827 kPa) is required to operate the water
dispenser and ice maker. If you have questions about your water
pressure, call a licensed, qualied plumber.
Reverse Osmosis Water Supply
IMPORTANT: The pressure of the water supply coming out of
a reverse osmosis system going to the water inlet valve of the
refrigerator needs to be between 35 and 120 psi (241 and
827 kPa).
If a reverse osmosis water ltration system is connected to your
cold water supply, the water pressure to the reverse osmosis
system needs to be a minimum of 40 to 60 psi (276 to 414 kPa).
If the water pressure to the reverse osmosis system is less than
40 to 60 psi (276 to 414 kPa):
■ Check to see whether the sediment lter in the reverse
osmosis system is blocked. Replace the lter if necessary.
■ Allow the storage tank on the reverse osmosis system to rell
after heavy usage.
■ If your refrigerator has a water lter, it may further reduce
the water pressure when used in conjunction with a reverse
osmosis system. Remove the water lter. See “Water
Filtration System.”
If you have questions about your water pressure, call a licensed,
qualied plumber.
Connect the Water Supply
Read all directions before you begin.
IMPORTANT: If you turn on the refrigerator before the water line
is connected, turn off the ice maker to avoid excessive noise or
damage to the water line.
Connect to Water Line
1. Unplug refrigerator or disconnect power.
2. Turn OFF main water supply. Turn ON nearest faucet long
enough to clear line of water.
3. Find a 1/2" to 1¹⁄
4
" (12.7 mm to 31.8 mm) vertical cold water
pipe near the refrigerator.
IMPORTANT:
■ Make sure it is a cold water pipe.
■ Horizontal pipe will work, but the following procedure must
be followed: Drill on the top side of the pipe, not the bottom.
This will help keep water away from the drill. This also keeps
normal sediment from collecting in the valve.
4. Determine the length of copper tubing you need. Measure
from the connection on the rear of the refrigerator to the
water pipe. Add 7 ft (2.1 m) to allow for cleaning. Use 1/4"
(6.35 mm) O.D. (outside diameter) copper tubing. Be sure
both ends of copper tubing are cut square.
5. Using a cordless drill, drill a 1/4" hole in the cold water pipe
you have selected.
6. Fasten the shutoff valve to the cold water pipe with the pipe
clamp. Be sure the outlet end is solidly in the 1/4" drilled hole
in the water pipe and that the washer is under the pipe clamp.
Tighten the packing nut. Tighten the pipe clamp screws
slowly and evenly so the washer makes a watertight seal. Do
not overtighten.
7. Slip the compression sleeve and compression nut on the
copper tubing as shown. Insert the end of the tubing into the
outlet end squarely as far as it will go. Screw compression nut
onto outlet end with adjustable wrench. Do not overtighten or
you may crush the copper tubing.
8. Place the free end of the tubing in a container or sink, and
turn ON the main water supply. Flush the tubing until water is
clear. Turn OFF the shutoff valve on the water pipe.
Connect to Refrigerator
1. Create a service loop (minimum diameter of 2 ft [61 cm])
with the copper tubing. Avoid kinks when coiling the copper
tubing.
2. Remove the plastic cap from water valve inlet port. Place a
compression nut and sleeve on the copper tubing.
3. Insert the end of the copper tubing into the water valve inlet
port. Shape tubing slightly so that the tubing feeds straight
into the port to avoid kinks.
4. Slide the compression nut over the sleeve and screw into the
water valve inlet port.
F
G
A
B
C
D
E
B
A
C
D
A. Plastic water tubing
B. Sleeve
C. Compression nut
D. Copper tubing
A.Cold water pipe
B.Pipe clamp
C.Copper tubing
D.Compression nut
E.Compression sleeve
F.Shutoff valve
G.Packing nut
6
5. Using an adjustable wrench, hold the nut on the plastic water
line to keep it from moving. Then, with a second wrench turn
the compression nut on the copper tubing counterclockwise
to completely tighten. Do not overtighten.
6. Check connection by pulling on copper tubing. Attach copper
tubing to refrigerator cabinet with a “P” clamp. Turn on water
supply to refrigerator and check for leaks. Correct any leaks.
Complete the Installation
1. Plug into a grounded 3 prong outlet.
NOTE: Allow 24 hours to produce the rst batch of ice.
Discard the rst three batches of ice produced. Allow 3 days to
completely ll the ice container.
Refrigerator Door(s) and Drawer
All graphics referenced in the following instructions are included
later in this section after “Final Steps.”
TOOLS NEEDED: 5/16", 3/8", 1/4" hex head socket wrench,
3/32" or 1/8" hex key, #2 Phillips screwdriver, and a at-blade
screwdriver.
Remove and Replace Handles
1. Using a 3/32" or 1/8" hex key, loosen the two setscrews
located on the side of each handle. See Graphics 1 and 2.
2. Pull the handle straight out from the door. Make sure you
keep the screws for reattaching the handles.
3. To replace the handles, reverse the directions.
Remove Doors and Hinges
IMPORTANT: Remove food and any adjustable door or utility
bins from doors.
1. Unplug refrigerator or disconnect power.
2. Keep the refrigerator doors closed until you are ready to lift
them free from the cabinet.
NOTE: Provide additional support for the refrigerator door
while the hinges are being removed. Do not depend on the
door gasket magnets to hold the door in place while you are
working.
3. Starting with the right-hand side door, remove the parts
for the top hinge as shown in Top Hinge graphic. Lift the
refrigerator door from the bottom hinge pin.
NOTE: Remove the hinge pin cover from the bottom hinge
pin and keep it for later use. See Bottom Hinge graphic.
4. Before removing the left-hand side door, disconnect the
wiring plug located on top of the top hinge by wedging a
at-blade screwdriver or your ngernail between the two
sections. See Wiring Plug graphic.
5. Remove the parts for the top hinge as shown in Top Hinge
graphic. Lift the left-hand side door from the bottom hinge
pin.
NOTE: Remove the hinge pin cover from the bottom hinge
pin and keep it for later use. See Bottom Hinge graphic.
B
C
D
A
Electrical Shock Hazard
Plug into a grounded 3 prong outlet.
Do not remove ground prong.
Do not use an adapter.
Do not use an extension cord.
Failure to follow these instructions can result in death,
fire, or electrical shock.
WARNING
WARNING
Electrical Shock Hazard
Disconnect power before removing doors.
Failure to do so can result in death or electrical shock.
A. “P” clamp
B. Plastic water line
C. Compression nut
D. Copper tubing
7
Replace Doors and Hinges
1. Assemble the parts for the top hinge as shown in Top Hinge
graphic. Do not tighten the screws completely.
2. Replace the parts for the bottom hinge as shown in Bottom
Hinge graphic. Tighten screws. Replace the refrigerator door.
NOTE: Provide additional support for the refrigerator door
while the hinges are being moved. Do not depend on the
door gasket magnets to hold the door in place while you are
working.
3. Align the door so that the bottom of the refrigerator door
aligns evenly with the top of the freezer drawer. Tighten all
screws.
4. Reconnect the wiring plug on top of the left-hand side
refrigerator door.
5. Replace the top hinge covers.
Remove and Replace Freezer Drawer Front
IMPORTANT: Two people may be required to remove and replace
the freezer drawer front. Graphics are included later in this
section.
Remove Drawer Front
1. Open the freezer drawer to full extension.
2. Loosen the four screws attaching the drawer glides to the
drawer front. See Drawer Front Removal graphic.
NOTE: Loosen screws three to four turns. Keep the screws in
the drawer front.
3. Lift drawer front upward and off the screws. See Drawer Front
Removal graphic.
Replace Drawer Front
1. Slide the drawer glides out of the freezer compartment. Insert
the screws in the top of the drawer front into the slots in the
drawer brackets. See Drawer Front Replacement graphic.
2. Pull the drawer brackets toward you to position the two
screws in the bottom of the drawer front into the brackets.
See Drawer Front Replacement graphic.
3. Completely tighten the four screws.
Final Steps
1. Plug into a grounded 3 prong outlet.
2. Return all removable door parts to doors and food to
refrigerator.
Electrical Shock Hazard
Plug into a grounded 3 prong outlet.
Do not remove ground prong.
Do not use an adapter.
Do not use an extension cord.
Failure to follow these instructions can result in death,
fire, or electrical shock.
WARNING
8
WARNING
Electrical Shock Hazard
Disconnect power before removing doors.
Failure to do so can result in death or electrical shock.
A
B
C
1
2
A
A
A
B
A
C
D
Door Removal and Replacement
A. Hinge Cover Screw
B. Top Hinge Cover
C. 5/16" Hex-Head Hinge Screws
D. Top Hinge
A. Hinge Pin Cover
B. Bottom Hinge
C. Hinge Screws
Wiring Plug
Top Hinges
Bottom Hinges
A. 3/32" or 1/8" Setscrew A. 3/32" or 1/8" Setscrew
Drawer Front Removal
Drawer Front Replacement
A. Loosen 4 Door Bracket Screws
9
Adjust the Doors
IMPORTANT:
■ Your refrigerator has two adjustable, front leveling screws –
one on each side of the refrigerator base. If your refrigerator
seems unsteady or you want the door to close easier, use the
instructions below.
■ Before moving the refrigerator, raise the leveling screws so
the front rollers are touching the oor.
1. Remove the two screws fastening the base grille to the
cabinet, and set the screws aside. Grasp the grille and pull it
toward you.
2. Raise or lower the cabinet.
Using a 1/4" hex driver, turn the leveling screw on each side
to raise or lower that side of the refrigerator.
NOTE: Having someone push against the top of the
refrigerator takes some weight off the leveling screws. This
makes it easier to turn the screws. It may take several turns
of the leveling screw to adjust the tilt of the refrigerator.
■ To raise, turn the leveling screw clockwise.
■ To lower, turn the leveling screw counterclockwise.
3. Open the door again to make sure that it closes as easily as
you like. If not, tilt the refrigerator slightly more to the rear by
turning both leveling screws clockwise. It may take several
more turns, and you should turn both screws the same
amount.
4. Replace the base grille.
REFRIGERATOR USE
Opening and Closing Doors
There are two refrigerator compartment doors. The doors can be
opened and closed either separately or together.
There is a vertically-hinged seal on the left refrigerator door.
■ When the left side door is opened, the hinged seal
automatically folds inward so that it is out of the way.
■ When both doors are closed, the hinged seal automatically
forms a seal between the two doors.
Using the Controls
The control center is located at the top front of the refrigerator
compartment.
Temperature Controls
For your convenience, your temperature controls are preset at
the factory. When you rst install your refrigerator, make sure the
controls are still set to the recommended set points as shown.
Recommended Settings
IMPORTANT:
■ The recommended settings should be correct for normal
household refrigerator use. The controls are set correctly
when milk or juice is as cold as you like and when ice cream
is rm.
■ When the power is on, the temperature display shows the
actual temperature of the compartment.
■ Wait 24 hours for your refrigerator to cool completely before
adding food. If you add food before the refrigerator has
cooled completely, your food may spoil.
NOTE: Adjusting the refrigerator and freezer temperature
controls to a colder than recommended setting will not cool
the compartments any faster.
■ If the temperature is too warm or too cold in the refrigerator
or freezer, rst check the air vents to be sure they are not
blocked before adjusting the controls.
A
B
¹⁄₄"
A
A. Leveling screw
B. Front roller
A. Hinged seal
10
Cooling On/Off:
■ Cooling On/Off turns off cooling for both compartments. It
does not disconnect power to the refrigerator.
■ Press and hold Cooling On/Off for 3 seconds. The LED will
light up to indicate that cooling is Off. Press the button again
to turn on the cooling. The LED will turn off.
Adjusting Controls
The REFRIGERATOR control adjusts the refrigerator
compartment temperature. The FREEZER control adjusts the
freezer compartment temperature.
If you need to adjust the temperature in either the refrigerator
or freezer compartment, use the settings listed in the chart as a
guide.
To Adjust Set Point Temperatures:
The rst touch of the (+) or (-) touch pad displays the current
temperature set point.
■ Press the (+) or (-) touch pads until the desired temperature
set point is displayed.
NOTE: Except when rst turning on the refrigerator, do not
adjust either temperature control more than one setting at a
time. Wait 24 hours between adjustments for the temperature
to stabilize.
CONDITION/REASON: ADJUSTMENT:
REFRIGERATOR too warm REFRIGERATOR Control
1° lower
FREEZER too warm/too little ice FREEZER Control
1° lower
REFRIGERATOR too cold REFRIGERATOR Control
1° higher
FREEZER too cold FREEZER Control
1° higher
Additional Control Center Features
Humidity Control
The Humidity Control feature turns on a heater to help reduce
moisture on the door hinge seal. Use in humid environments or
when you notice moisture on the door hinge seal. The refrigerator
uses more energy when Humidity Control is on.
■ Press Humidity Control when the environment is warm and
more humid, or if you notice moisture on the door hinge seal.
The indicator light will be lit when humidity control is ON.
■ Press Humidity Control again to turn OFF and save energy
when the environment is less humid.
Sabbath Mode
The Sabbath Mode is designed for those whose religious
observances require turning off the lights and dispensers.
ON - All interior lights and alarm tones will be disabled.
OFF - All interior lights and alarm tones will be enabled.
■ Press and hold the Sabbath Mode touch pad for 3 seconds
or until the indicator light is lit to turn on this feature. Press
and hold the Sabbath Mode touch pad again to turn off this
feature.
Door Alarm
The Door Alarm feature sounds a chime every few seconds when
the refrigerator door has been left open for 5 continuous minutes.
The chime will sound until the door is closed or Door Alarm is
turned off.
■ Press the Door Alarm to turn this feature ON or OFF. The
indicator light will be lit when the Door Alarm feature is on.
Max Cold
The Max Cold feature assists with periods of high refrigerator
use, full grocery loads, or temporarily warm room temperatures.
■ Press Max Cold to set the freezer and refrigerator to the
lowest temperature settings. Press Max Cold again to return
to the normal refrigerator set point.
NOTE: The Max Cold feature will automatically shut off in
approximately 12 hours.
Filter Reset
The Filter Reset control allows you to restart the water lter status
tracking feature each time you replace your water lter. See
“Water Filtration System.”
■ Press and hold the Filter Reset touch pad for 3 seconds, until
the Order or Replace light turns off.
User Preferences
The control center allows you to set user preferences, if desired.
Temperature Display (F_C)
This preference allows you to change the temperature display.
F - Temperature in degrees Fahrenheit
C - Temperature in degrees Celsius
Alarm (AL)
This preference allows you to turn off the sound of all alarms.
ON - You will hear the alarm sound.
OFF - You will not hear the alarm sound.
11
To Access the User Preferences Menu:
1. Press and hold the Door Alarm touch pad for 3 seconds. The
preference name will appear in the Freezer display and the
preference status (F or C) or (ON or OFF) will appear in the
Refrigerator display.
2. Use the Freezer (+) or (-) touch pads to scroll through the
preference names. When the desired preference name is
displayed, press the Refrigerator (+) or (-) touch pads to
change the preference status.
3. Set your preferences by pressing and holding the Door Alarm
touch pad for 3 seconds, or by shutting the refrigerator
compartment door.
Crisper Humidity Control
You can control the amount of humidity in the moisture-sealed
crisper. Depending on your model, adjust the control to any
setting between FRUIT and VEGETABLES or LOW and HIGH.
FRUIT/LOW (open) for best storage of fruits and vegetables with
skins.
VEGETABLES/HIGH (closed) for best storage of fresh, leafy
vegetables.
Ice Maker
IMPORTANT: Flush the water system before turning on the ice
maker. See “Water Dispenser.”
Turning the Ice Maker On/Off
To turn the ice maker ON, simply lower the wire shutoff arm.
To manually turn the ice maker OFF, lift the wire shutoff arm to the
OFF (arm up) position and listen for the click.
NOTE: Your ice maker has an automatic shutoff. As ice is made,
the ice cubes will ll the ice storage bin and the ice cubes will
raise the wire shutoff arm to the OFF (arm up) position. Do not
force the wire shutoff arm up or down.
Auto Ice Storage Bin
Your ice storage bin has a lever which allows the storage bin
to slide out with the drawer when it is pulled open or to stay in
place.
■ Move the lever to the right to attach the ice storage bin to the
freezer drawer.
■ Move the lever to the left to release the ice storage bin from
the freezer drawer.
Ice Production Rate
■ The ice maker should produce a complete batch of ice
approximately every 3 hours.
■ To increase ice production, lower the freezer and refrigerator
temperature. See “Using the Controls.” Wait 24 hours
between adjustments.
Remember
■ Allow 24 hours to produce the rst batch of ice. Discard
the rst three batches of ice produced. Allow 3 days to
completely ll the ice storage bin.
■ The quality of your ice will be only as good as the quality
of the water supplied to your ice maker. Avoid connecting
the ice maker to a softened water supply. Water softener
chemicals (such as salt) can damage parts of the ice maker
and lead to poor quality ice. If a softened water supply
cannot be avoided, make sure the water softener is operating
properly and is well maintained.
■ Do not store anything on top of the ice maker or in the ice
storage bin.
Water Dispenser
IMPORTANT:
■ After connecting the refrigerator to a water source or
replacing the water lter, ush the water system. Use a sturdy
container to depress and hold the water dispenser lever
for 5 seconds, then release it for 5 seconds. Repeat until
water begins to ow. Once water begins to ow, continue
depressing and releasing the dispenser paddle
(5 seconds on, 5 seconds off) until a total of 4 gal. (15 L) has
been dispensed. This will ush air from the lter and water
dispensing system, and prepare the water lter for use.
Additional ushing may be required in some households. As
air is cleared from the system, water may spurt out of the
dispenser.
NOTE: After 5 minutes of continuous dispensing, the
dispenser will stop dispensing water to avoid ooding. To
continue dispensing, press the dispenser paddle again.
■ Allow 24 hours for the refrigerator to cool down and chill
water. Dispense enough water every week to maintain a fresh
supply.
Dispensing Water
1. Hold a container under the dispenser spout while pressing
the dispenser pad.
2. Release the dispenser pad to stop dispensing.
A
A
A. Ice storage bin lever
12
Water Filtration System
The water lter is located in the upper right-hand corner of the
refrigerator compartment.
Water Filter Status Lights
When a water lter has been installed in the refrigerator the water
lter status lights will remind you when it is time to order and
replace your water lter.
■ The Order light (yellow) will illuminate when 90% of the
volume of water for which the lter is rated has passed
through the lter OR 5 months have passed since the lter
was installed.
■ The Replace light (red) will illuminate when the rated volume
of water has passed through the lter OR 6 months have
passed since the lter was installed. A new water lter should
be installed immediately when the Replace light is illuminated.
The disposable water lter should be replaced at least every
6 months OR earlier if the ow of water to your water dispenser
or ice maker decreases noticeably.
Reset Water Filter Status
After replacing the water lter, press and hold Reset Filter or
Filter Reset (depending on your model) for 3 seconds. The Order
and Replace indicator lights will blink and then go off when the
system is reset. See “Using the Controls.”
Replacing the Water Filter
To purchase a replacement water lter, model UKF8001AXX-750
or UKF8001AXX-200, see “Accessories.”
IMPORTANT: Air trapped in the water system may cause water
and lter to eject. Always dispense water for at least 2 minutes
before removing the lter or blue bypass cap.
1. Turn lter counterclockwise to remove.
2. Remove sealing label from replacement lter and insert the
lter end into the lter head.
3. Turn the lter clockwise until it stops. Snap the lter cover
closed.
4. Flush the water system. See “Water Dispenser” or “Water and
Ice Dispenser.”
NOTE: The dispenser feature may be used without a water lter
installed. Your water will not be ltered. If this option is chosen,
replace the lter with the blue bypass cap.
REFRIGERATOR CARE
Cleaning
Both the refrigerator and freezer sections defrost automatically.
However, clean both sections about once a month to avoid
buildup of odors. Wipe up spills immediately.
IMPORTANT:
■ Because air circulates between both sections, any odors
formed in one section will transfer to the other. You must
thoroughly clean both sections to eliminate odors. To avoid
odor transfer and drying out of food, wrap or cover foods
tightly.
■ For stainless steel models, stainless steel is corrosionresistant
and not corrosion-proof. To help avoid corrosion of your
stainless steel, keep your surfaces clean by using the
following cleaning instructions.
To Clean Your Refrigerator:
NOTE: Do not use abrasive or harsh cleaners such as window
sprays, scouring cleansers, ammable uids, muriatic acid,
cleaning waxes, concentrated detergents, bleaches or cleansers
containing petroleum products on exterior surfaces (doors and
cabinet), plastic parts, interior and door liners or gaskets. Do not
use paper towels, scouring pads, or other harsh cleaning tools.
1. Unplug refrigerator or disconnect power.
2. Hand wash, rinse, and dry removable parts and interior
surfaces thoroughly. Use a clean sponge or soft cloth and a
mild detergent in warm water.
3. Clean the exterior surfaces.
Painted metal: Wash painted metal exteriors with a clean,
soft cloth or sponge and a mild detergent in warm water.
Rinse surfaces with clean, warm water and dry immediately
to avoid water spots.
Stainless steel: Wash stainless steel surfaces with a clean,
soft cloth or sponge and a mild detergent in warm water.
Rinse surfaces with clean, warm water and dry immediately
to avoid water spots.
NOTE: When cleaning stainless steel, always wipe in the
direction of the grain to avoid cross-grain scratching.
4. There is no need for routine condenser cleaning in normal
home operating environments. If the environment is
particularly greasy or dusty, or there is signicant pet trafc in
the home, the condenser should be cleaned every
2 to 3 months to ensure maximum efciency.
If you need to clean the condenser:
■ Remove the base grille.
■ Use a vacuum cleaner with a soft brush to clean the grille, the
open areas behind the grille and the front surface area of the
condenser.
■ Replace the base grille when nished.
5. Plug in refrigerator or reconnect power.
Do not use with water that is microbiologically unsafe or
of unknown quality without adequate disinfection before
or after the system. Systems certified for cyst reduction
may be used on disinfected waters that may contain
filterable cysts.
WARNING
Explosion Hazard
Use nonflammable cleaner.
Failure to do so can result in death, explosion, or fire.
13
Changing the Light Bulb
Changing the Refrigerator Light Bulb
IMPORTANT: The light bulbs in both the refrigerator and
freezer compartments use LED bulbs, incandescent bulbs or a
combination of the two. If the lights do not illuminate when the
refrigerator and/or freezer door is opened, call for assistance or
service. See “Warranty” for phone numbers.
1. Unplug the refrigerator or disconnect power.
2. Remove the light shield (on some models).
■ Top of the refrigerator compartment - Slide the light shield
toward the back of the compartment to release it from the
light assembly.
3. Replace the burned-out bulb(s) with a bulb of the same size,
shape and wattage.
■ To replace the burned-out LED bulb with a LED bulb,
order Part Number W10565137 (3.6 watts).
NOTE: Some LED replacement bulbs are not
recommended for wet/damp environments. The
refrigerator and freezer compartments are considered to
be wet/damp environments. If using a brand of LED bulb
other than the recommended LED bulb, before installation,
read and follow all instructions on the LED packaging.
■ When replacing an incandescent bulb, use only
incandescent bulbs for household appliances with a
maximum of 40 watts. Replace bulb shield/shroud after
replacing incandescent bulb.
4. Replace the light shield.
5. Plug in refrigerator or reconnect power.
TROUBLESHOOTING
First try the solutions suggested here. If you need further assistance or more recommendations that may help you avoid a service call,
refer to the warranty page in this manual and visit http://jennair.custhelp.com.
In Canada, visit www.jennair.ca (website may not be compatible with some mobile devices).
Contact us by mail with any questions or concerns at the address below:
In the U.S.A.:
Jenn-Air Brand Home Appliances
Customer eXperience Center
553 Benson Road
Benton Harbor, MI 49022-2692
In Canada:
Jenn-Air Brand Home Appliances
Customer eXperience Centre
200 – 6750 Century Ave.
Mississauga, Ontario L5N 0B7
Please include a daytime phone number in your correspondence.
Refrigerator Operation
The refrigerator will not operate
■ Power cord unplugged? Plug into a grounded 3 prong
outlet.
■ Is outlet working? Plug in a lamp to see if the outlet is
working.
■ Household fuse blown or circuit breaker tripped? Replace
the fuse or reset the circuit breaker. If the problem continues,
call an electrician.
■ Are controls on? Make sure the refrigerator controls are on.
See “Using the Control(s).”
■ New installation? Allow 24 hours following installation for the
refrigerator to cool completely.
NOTE: Adjusting the temperature controls to coldest setting
will not cool either compartment more quickly.
The motor seems to run too much
Your new refrigerator may run longer than your old one due to its
high-efciency compressor and fans. The unit may run even
longer if the room is warm, a large food load is added, doors are
opened often, or if the doors have been left open.
Electrical Shock Hazard
Plug into a grounded 3 prong outlet.
Do not remove ground prong.
Do not use an adapter.
Do not use an extension cord.
Failure to follow these instructions can result in death,
fire, or electrical shock.
WARNING
14
The refrigerator seems noisy
Refrigerator noise has been reduced over the years. Due to
this reduction, you may hear intermittent noises from your new
refrigerator that you did not notice from your old model. Below
are listed some normal sounds with explanations.
■ Buzzing - heard when the water valve opens to ll the ice
maker
■ Pulsating - fans/compressor adjusting to optimize
performance
■ Hissing/Rattling - ow of refrigerant, movement of water
lines, or from items placed on top of the refrigerator
■ Sizzling/Gurgling - water dripping on the heater during
defrost cycle
■ Popping - contraction/expansion of inside walls, especially
during initial cool-down
■ Water running - may be heard when ice melts during the
defrost cycle and water runs into the drain pan
■ Creaking/Cracking - occurs as ice is being ejected from the
ice maker mold.
The doors will not close completely
■ Door blocked open? Move food packages away from door.
■ Bin or shelf in the way? Push bin or shelf back in the correct
position.
The doors are difcult to open
■ Gaskets dirty or sticky? Clean gaskets and contact surfaces
with mild soap and warm water. Rinse and dry with soft cloth.
Temperature and Moisture
Temperature is too warm
■ New installation? Allow 24 hours following installation for the
refrigerator to cool completely.
■ Door(s) opened often or left open? Allows warm air to enter
refrigerator. Minimize door openings and keep doors fully
closed.
■ Large load of food added? Allow several hours for
refrigerator to return to normal temperature.
■ Controls set correctly for the surrounding conditions?
Adjust the controls a setting colder. Check temperature in 24
hours. See “Using the Control(s).”
There is interior moisture buildup
NOTE: Some moisture buildup is normal.
■ Humid room? Contributes to moisture buildup.
■ Door(s) opened often or left open? Allows humid air to
enter refrigerator. Minimize door openings and keep doors
fully closed.
Ice and Water
The ice maker is not producing ice or not enough ice
■ Refrigerator connected to a water supply and the supply
shutoff valve turned on? Connect refrigerator to water
supply and turn water shutoff valve fully open.
■ Kink in the water source line? A kink in the line can reduce
water ow. Straighten the water source line.
■ Ice maker turned on? Make sure wire shutoff arm or switch
(depending on model) is in the ON position.
■ New installation? Wait 24 hours after ice maker installation
for ice production to begin. Wait 72 hours for full ice
production.
■ Freezer door closed completely? Firmly close the freezer
compartment door. If the freezer compartment door will not
close all the way, see “The doors will not close completely,”
earlier in this section.
■ Large amount of ice recently removed? Allow 24 hours for
ice maker to produce more ice.
■ Ice cube jammed in the ice maker ejector arm? Remove
ice from the ejector arm with a plastic utensil.
■ Water lter installed on the refrigerator? Remove lter and
operate ice maker. If ice volume improves, then the lter may
be clogged or incorrectly installed. Replace lter or reinstall it
correctly.
■ Reverse osmosis water ltration system connected to
your cold water supply? This can decrease water pressure.
See “Water Supply Requirements.”
The ice cubes are hollow or small
NOTE: This is an indication of low water pressure.
■ Water shutoff valve not fully open? Turn the water shutoff
valve fully open.
■ Kink in the water source line? A kink in the line can reduce
water ow. Straighten the water source line.
■ Water lter installed on the refrigerator? Remove lter and
operate ice maker. If ice quality improves, then the lter may
be clogged or incorrectly installed. Replace lter or reinstall it
correctly.
■ Reverse osmosis water ltration system connected to
your cold water supply? This can decrease water pressure.
See “Water Supply Requirements.”
■ Questions remain regarding water pressure? Call a
licensed, qualied plumber.
WARNING
Explosion Hazard
Use nonflammable cleaner.
Failure to do so can result in death, explosion, or fire.
15
Off-taste, odor or gray color in the ice
■ New plumbing connections? New plumbing connections
can cause discolored or off-avored ice.
■ Ice stored too long? Discard ice. Wash ice bin. Allow 24
hours for ice maker to make new ice.
■ Odor transfer from food? Use airtight, moisture proof
packaging to store food.
■ Are there minerals (such as sulfur) in the water? A water
lter may need to be installed to remove the minerals.
■ Water lter installed on the refrigerator? Gray or dark
discoloration in ice indicates that the water ltration system
needs additional ushing. Flush the water system before
using a new water lter. Replace water lter when indicated.
See “Water Filtration System.”
The water dispenser will not operate properly
■ Refrigerator connected to a water supply and the supply
shutoff valve turned on? Connect refrigerator to water
supply and turn water shutoff valve fully open.
■ Kink in the water source line? Straighten the water source
line.
■ New installation? Flush and ll the water system. See “Water
Dispenser.”
■ Is the water pressure at least 35 psi (241 kPa)? The water
pressure to the home determines the ow from the dispenser.
See “Water Supply Requirements.”
■ Water lter installed on the refrigerator? Remove lter and
operate dispenser. If water ow increases, the lter may be
clogged or incorrectly installed. Replace lter or reinstall it
correctly.
■ Refrigerator door closed completely? Close the door rmly.
If it does not close completely, see “The doors will not close
completely,” earlier in this section.
■ Recently removed the doors? Make sure the water
dispenser wire/tube assembly has been properly
reconnected. See “Refrigerator Door(s) and Drawer.”
■ Reverse osmosis water ltration system connected to
your cold water supply? This can decrease water pressure.
See “Water Supply Requirements.”
Water is leaking from the dispenser system
NOTE: One or two drops of water after dispensing is normal.
■ Glass not being held under the dispenser long enough?
Hold the glass under the dispenser 2 to 3 seconds after
releasing the dispenser lever.
■ New installation? Flush the water system. See “Water
Dispenser.”
■ Recently changed water lter? Flush the water system. See
“Water Dispenser.”
■ Water on the oor near the base grille? Make sure the
water dispenser tube connections are fully tightened. See
“Refrigerator Door(s) and Drawer.”
Water from the dispenser is warm
NOTE: Water from the dispenser is only chilled to 50°F (10°C).
■ New installation? Allow 24 hours after installation for the
water supply to cool completely.
■ Recently dispensed large amount of water? Allow 24 hours
for water supply to cool completely.
■ Water not been recently dispensed? The rst glass of water
may not be cool. Discard the rst glass of water.
■ Refrigerator connected to a cold water pipe? Make sure
the refrigerator is connected to a cold water pipe. See “Water
Supply Requirements.”
Accessories
The following accessories are available for your refrigerator. To
order an accessory, contact us and ask for the part number.
In the U.S.A., visit our website www.jennair.com/accessories or
call 1-800-JENNAIR (1-800-536-6247).
In Canada, visit our webpage www.jennair.ca
or call 1-800-JENNAIR (1-800-536-6247).
Affresh
®
Stainless Steel Cleaner:
In U.S.A., order Part #W10355016
In Canada, order Part #W10355016B
Affresh
®
Stainless Steel Wipes:
In U.S.A., order Part #W10355049
In Canada, order Part #W10355049B
Affresh
®
Kitchen & Appliance Cleaner:
In U.S.A., order Part #W10355010
In Canada, order Part #W10355010B
Water Filter:
Order Part #UKF8001AXX-750 or Part #UKF8001AXX-200
16
WATER FILTER CERTIFICATIONS
17
PERFORMANCE DATA SHEETS
Interior Water Filtration System
Model UKF8001AXX-750 Capacity 750 Gallons (2839 Liters)
This system has been tested according to NSF/ANSI Standards 42 and 53 for the reduction of the substances listed below. The
concentration of the indicated substances in water entering the system was reduced to a concentration less than or equal to the
permissible limit for water leaving the system, as specied in NSF/ANSI Standards 42 and 53.
Substance
Reduction
Aesthetic Effects
NSF Reduction
Requirements
Average
Inuent
Inuent Challenge
Concentration
Maximum
Efuent
Average
Efuent
Minimum%
Reduction
Average%
Reduction
Chlorine Taste/Odor
Particulate Class I*
50% reduction
85% reduction
2.00 mg/L
14,000,000 #/mL
2.0 mg/L ± 10%
At least 10,000
particles/mL
0.06 mg/L
370,000 #/mL**
0.050625 mg/L
196,666 #/mL
97.00%
97.40%
97.52%
99.00%
Contaminant
Reduction
NSF Reduction
Requirements
Average
Inuent
Inuent Challenge
Concentration
Maximum
Efuent
Average
Efuent
Minimum%
Reduction
Average%
Reduction
Lead: @ pH 6.5
Lead: @ pH 8.5
0.010 mg/L
0.010 mg/L
0.150 mg/L
†
0.150 mg/L
†
0.15 mg/L ± 10%
0.15 mg/L ± 10%
< 0.001 mg/L
< 0.001 mg/L
< 0.001 mg/L
< 0.001 mg/L
>99.30%
>99.30%
>99.30%
>99.30%
Mercury: @ pH 6.5
Mercury: @ pH 8.5
0.002 mg/L
0.002 mg/L
0.006 mg/L
0.0059 mg/L
0.006 mg/L ± 10%
0.006 mg/L ± 10%
0.0005 mg/L
0.0018 mg/L
0.0003 mg/L
0.00073 mg/L
91.70%
69.20%
95.00%
88.10%
Benzene 0.005 mg/L 0.0133 mg/L 0.015 mg/L ± 10% 0.0005 mg/L 0.0005 mg/L 96.10% 96.30%
p-Dichlorobenzene 0.075 mg/L 0.210 mg/L 0.225 mg/L ± 10% < 0.0005 mg/L < 0.0005 mg/L >99.80% >99.80%
Carbofuran 0.040 mg/L 0.0753 mg/L 0.08 mg/L ± 10% 0.027 mg/L 0.008 mg/L 64.60% 73.45%
Toxaphene 0.003 mg/L 0.015 mg/L 0.015 ± 10% < 0.001 mg/L < 0.001 mg/L >93.3% >93.3%
Atrazine 0.003 mg/L 0.0102 mg/L 0.009 mg/L ± 10% 0.0027 mg/L 0.00105 mg/L 76.30% 89.40%
Asbestos >99% 126.5 MF/L 10
7
to 10
8
bers/L
††
< 0.17 MF/L < 0.17 MF/L >99.99% >99.99%
Live Cysts
‡
Turbidity
>99.95%
0.5 NTU
122,500 #/L
10.5 NTU
50,000/L min.
11 ± 1 NTU
< 1 #/L
‡
0.30 NTU
< 1 #/L
‡
0.125 NTU
>99.99%
97.30%
>99.99%
98.80%
Lindane 0.0002 mg/L 0.0019 mg/L 0.002 ± 10% < 0.00016 mg/L 0.000035 mg/L 91.80% 97.90%
Tetrachloroethylene 0.005 mg/L 0.015 mg/L 0.015 mg/L ± 10% < 0.0005 mg/L < 0.0005 mg/L >96.6% >96.6%
Test Parameters: pH = 7.5 ± 0.5 unless otherwise noted. Flow = 0.78 gpm (2.9 Lpm). Pressure = 60 psig (413.7 kPa). Temp. = 68°F ±
5°F (20°C ± 3°C).
■ It is essential that operational, maintenance, and lter
replacement requirements be carried out for the product to
perform as advertised.
■ The disposable water lter should be replaced at least every
6 months.
■ The lter monitor system measures the amount of water that
passes through the lter and alerts you to replace the lter.
When 90% of the lter’s rated life is used, the yellow (Order)
light comes on. When 100% of the lter’s rated life is used,
the red (Replace) light comes on, and it is recommended
that you replace the lter. For models without lter status
lights, replace the lter every 6 months. Use replacement
lter model UKF8001AXX-750. 2011 suggested retail price of
$44.99 U.S.A./$49.95 Canada. Prices are subject to change
without notice.
■ The product is for cold water use only.
■ Do not use with water that is microbiologically unsafe or of
unknown quality without adequate disinfection before or after
the system. Systems certied for cyst reduction may be used
on disinfected waters that may contain lterable cysts.
■ Refer to the “Water Filtration System” section for the
Manufacturer’s name and telephone number.
■ Refer to the “Warranty” section for the Manufacturer’s limited
warranty.
Application Guidelines/Water Supply Parameters
Water Supply City or Well
Water Pressure 35 - 120 psi (241 - 827 kPa)
Water Temperature 33° - 100°F (1° - 38°C)
Service Flow Rate 0.78 gpm (2.9 L/min.) @ 60 psi
System tested and certified by NSF International against NSF/ANSI Standard 42 for the
reduction of Chlorine Ta ste and Odor, Particulate Class I*; and against NSF/ANSI
Standard
53 for the reduction of Lead, Mercury, Atrazine, Benzene, p-Dichlorobenzene,
Carbofuran, To xaphene, Cysts, Turbidity, Asbestos, Tetrachloroethylene and Lindane.
* Class I particle size: >0.5 to <1 um
** Test requirement is at least 100,000 particles/mL of AC Fine Test Dust.
† These contaminants are not necessarily in your water supply. Performance may vary based on local water conditions.
†† Fibers greater than 10 um in length
‡Based on the use of Cryptosporidium parvum oocysts
®
NSF is a registered trademark of NSF International.
18
Interior Water Filtration System
Model UKF8001AXX-200 Capacity 200 Gallons (757 Liters)
This system has been tested according to NSF/ANSI Standards 42 and 53 for the reduction of the substances listed below. The
concentration of the indicated substances in water entering the system was reduced to a concentration less than or equal to the
permissible limit for water leaving the system, as specied in NSF/ANSI Standards 42 and 53.
Substance Reduction
Aesthetic Effects
NSF Reduction
Requirements
Average
Inuent
Inuent Challenge
Concentration
Maximum
Efuent
Average
Efuent
Minimum%
Reduction
Average%
Reduction
Chlorine Taste/Odor
Particulate Class I*
50% reduction
85% reduction
2.00 mg/L
14,000,000
#/mL
2.0 mg/L ± 10%
At least 10,000
particles/mL
0.06 mg/L
370,000 #/mL**
0.050625 mg/L
196,666 #/mL
97.00%
97.40%
97.52%
99.00%
Contaminant
Reduction
NSF Reduction
Requirements
Average
Inuent
Inuent Challenge
Concentration
Maximum
Efuent
Average
Efuent
Minimum%
Reduction
Average%
Reduction
Lead: @ pH 6.5
Lead: @ pH 8.5
0.010 mg/L
0.010 mg/L
0.150 mg/L
†
0.150 mg/L
†
0.15 mg/L ± 10%
0.15 mg/L ± 10%
< 0.001 mg/L
< 0.001 mg/L
< 0.001 mg/L
< 0.001 mg/L
>99.30%
>99.30%
>99.30%
>99.30%
Mercury: @ pH 6.5
Mercury: @ pH 8.5
0.002 mg/L
0.002 mg/L
0.006 mg/L
0.0059 mg/L
0.006 mg/L ± 10%
0.006 mg/L ± 10%
0.0005 mg/L
0.0018 mg/L
0.0003 mg/L
0.00073 mg/L
91.70%
69.20%
95.00%
88.10%
Benzene 0.005 mg/L 0.0133 mg/L 0.015 mg/L ± 10% 0.0005 mg/L 0.0005 mg/L 96.10% 96.30%
p-Dichlorobenzene 0.075 mg/L 0.210 mg/L 0.225 mg/L ± 10% < 0.0005 mg/L < 0.0005 mg/L >99.80% >99.80%
Carbofuran 0.040 mg/L 0.0753 mg/L 0.08 mg/L ± 10% 0.027 mg/L 0.008 mg/L 64.60% 73.45%
Toxaphene 0.003 mg/L 0.015 mg/L 0.015 ± 10% < 0.001 mg/L < 0.001 mg/L >93.3% >93.3%
Atrazine 0.003 mg/L 0.0102 mg/L 0.009 mg/L ± 10% 0.0027 mg/Lq 0.00105 mg/L 76.30% 89.40%
Asbestos >99% 126.5 MF/L 10
7
to 10
8
bers/L
††
< 0.17 MF/L < 0.17 MF/L >99.99% >99.99%
Live Cysts‡
Turbidity
>99.95%
0.5 NTU
122,500 #/L
10.5 NTU
50,000/L min.
11 ± 1 NTU
< 1 #/L
‡
0.30 NTU
< 1 #/L
‡
0.125 NTU
>99.99%
97.30%
>99.99%
98.80%
Lindane 0.0002 mg/L 0.0019 mg/L 0.002 ± 10% < 0.00016 mg/L 0.000035 mg/L 91.80% 97.90%
Tetrachloroethylene 0.005 mg/L 0.015 mg/L 0.015 mg/L ± 10% < 0.0005 mg/L < 0.0005 mg/L >96.6% >96.6%
O-Dichlorobenzene 0.6 mg/L 1.7 mg/L 1.8 mg/L ± 10% < 0.5 mg/L < 0.5 mg/L >99.9% >99.9%
Ethylbenzene 0.7 mg/L 2.2 mg/L 2.1 mg/L ± 10% 0.0048 mg/L 0.11 mg/L 99.80% 99.90%
Chlorobenzene 0.1 mg/L 2.0 mg/L 2.0 mg/L ± 10% 0.0038 mg/L 0.0008 mg/L 99.80% 99.90%
Endrin 0.002 mg/L 0.007 mg/L 0.006 mg/L ± 10% 0.0004 mg/L 0.0002 mg/L 94.30% 96.80%
Test Parameters: pH = 7.5 ± 0.5 unless otherwise noted. Flow = 0.55 gpm (2.08 Lpm). Pressure = 60 psig (413.7 kPa). Temp. = 68°F ±
5°F (20°C ± 3°C).
■ It is essential that operational, maintenance, and lter
replacement requirements be carried out for the product to
perform as advertised.
■ The disposable water lter should be replaced at least every
6 months.
■ The lter monitor system measures the amount of water that
passes through the lter and alerts you to replace the lter.
When 90% of the lter’s rated life is used, the yellow (Order)
light comes on. When 100% of the lter’s rated life is used,
the red (Replace) light comes on, and it is recommended
that you replace the lter. For models without lter status
lights, replace the lter every 6 months. Use replacement
lter model UKF8001AXX-200. 2011 suggested retail price of
$44.99 U.S.A./$49.95 Canada. Prices are subject to change
without notice.
■ The product is for cold water use only.
■ Do not use with water that is microbiologically unsafe or of
unknown quality without adequate disinfection before or
after the system. Systems certied for cyst reduction may
be usedon disinfected waters that may contain lterable
cysts.Refer to the “Water Filtration System” section for the
Manufacturer’s name and telephone number.
■ Refer to the “Warranty” section for the Manufacturer’s limited
warranty.
■ Refer to the “Warranty” section for the Manufacturer’s limited
warranty.
Application Guidelines/Water Supply Parameters
Water Supply City or Well
Water Pressure 35 - 120 psi (241 - 827 kPa)
Water Temperature 33° - 100°F (1° - 38°C)
Service Flow Rate 0.55 gpm (2.08 L/min.) @ 60 psi
System tested and certified by NSF International against NSF/ANSI Standard 42 for the reduction of
Chlorine Ta ste and Odor, Particulate Class I*; and against NSF/ANSI Standard 53 for the reduction of
Lead, Mercury, Atrazine, Benzene, p-Dichlorobenzene, Carbofuran, Toxaphene, Cysts, Turbidity,
Asbestos, O-Dichlorobenzene, Ethylbenzene, Chlorobenzene, Endrin, Te trachloroethylene and Lindane.
* Class I particle size: >0.5 to <1 um
** Test requirement is at least 100,000 particles/mL of AC Fine Test Dust.
† These contaminants are not necessarily in your water supply. Performance may vary based on local water conditions.
†† Fibers greater than 10 um in length
‡Based on the use of Cryptosporidium parvum oocysts
®
NSF is a registered trademark of NSF International.
08/17
IF YOU NEED SERVICE:
1. Before contacting us to arrange service, please determine whether your product requires repair. Some questions can be addressed without
service. Please take a few minutes to review the Troubleshooting section of the Use and Care Guide or visit producthelp.jennair.com.
2. All warranty service is provided exclusively by our authorized Jenn-Air Service Providers. In the U.S. and Canada, direct all requests
for warranty service to:
Jenn-Air Customer eXperience Center
1-800-JENNAIR (1-800-536-6247).
If outside the 50 United States or Canada, contact your authorized Jenn-Air dealer to determine whether another warranty applies.
JENN-AIR
®
REFRIGERATOR
LIMITED WARRANTY
ATTACH YOUR RECEIPT HERE. PROOF OF PURCHASE IS REQUIRED
TO OBTAIN WARRANTY SERVICE.
Please have the following information available when you call the
Customer eXperience Center:
Q Name, address, and telephone number
Q Model number and serial number
Q A clear, detailed description of the problem
Q Proof of purchase, including dealer or retailer name and address
TEN YEAR LIMITED WARRANTY
WHAT IS COVERED WHAT IS NOT COVERED
TWO YEAR LIMITED WARRANTY (PARTS & LABOR)
For two years from the date of purchase, when this major appliance is
installed, operated, and maintained according to instructions attached to
or furnished with the product, Jenn-Air brand of Whirlpool Corporation or
Whirlpool Canada LP (hereafter “Jenn-Air”) will pay for factory specified
replacement parts and repair labor to correct defects in materials or
workmanship that existed when this major appliance was purchased,
or at its sole discretion replace the product. In the event of product
replacement, your appliance will be warranted for the remaining term of
the original unit’s warranty period.
THIRD THROUGH FIFTH YEAR LIMITED WARRANTY ON CAVITY
LINER AND SEALED REFRIGERATION SYSTEM (PARTS & LABOR)
In the third through fifth years from the date of purchase, when this
major appliance is installed, operated, and maintained according to the
instructions attached to or furnished with the product, Jenn-Air brand
will pay for factory specified replacement parts and repair labor for the
following components to correct non-cosmetic defects in materials and
workmanship in this part that prevent function of the refrigerator and that
existed when this major appliance was purchased:
Q Refrigerator/freezer cavity liner if the part cracks due to defective
materials or workmanship
Q Sealed Refrigeration system (includes compressor, evaporator,
condenser, dryer and connecting tubing).
SIXTH THROUGH TENTH YEAR LIMITED WARRANTY
(SEALED REFRIGERATION SYSTEM ONLY – LABOR NOT INCLUDED)
In the sixth through tenth year from the date of purchase, when this major
appliance is installed, operated, and maintained according to instructions
attached to or furnished with the product, Jenn-Air brand will pay for
factory specified replacement parts for the following components to
correct defects in materials or workmanship in the sealed refrigeration
system (includes compressor, evaporator, condenser, dryer, and
connecting tubing) that existed when this major appliance was purchased.
YOUR SOLE AND EXCLUSIVE REMEDY UNDER THIS LIMITED
WARRANTY SHALL BE PRODUCT REPAIR AS PROVIDED HEREIN.
Service must be provided by a Jenn-Air designated service company.
This limited warranty is valid only in the United States or Canada and
applies only when the major appliance is used in the country in which it
was purchased. This limited warranty is effective from the date of original
consumer purchase. Proof of original purchase date is required to obtain
service under this limited warranty.
1. Commercial, non-residential, multiple-family use, or use
inconsistent with published user, operator, or installation
instructions.
2. In-home instruction on how to use your product.
3. Service to correct improper product maintenance or installation,
installation not in accordance with electrical or plumbing codes,
or correction of household electrical or plumbing (e.g., house
wiring, fuses or water inlet hoses).
4. Consumable parts (e.g., light bulbs, batteries, air or water
filters, preservation solutions).
5. Defects or damage caused by the use of non-genuine Jenn-Air
parts or accessories.
6. Damage from accident, misuse, abuse, fire, floods, acts of
God, or use with products not approved by Jenn-Air.
7. Repairs to parts or systems to correct product damage
or defects caused by unauthorized service, alteration or
modification of the appliance.
8. Cosmetic damage, including scratches, dents, chips, and other
damage to appliance finishes unless such damage results from
defects in materials and workmanship and is reported to Jenn-
Air within 30 days.
9. Discoloration, rust, or oxidation of surfaces resulting from
caustic or corrosive environments including, but not limited to,
high salt concentrations, high moisture or humidity, or exposure
to chemicals.
10. Food or medicine loss due to product failure.
11. Pickup or delivery. This product is intended for in-home repair.
12. Travel or transportation expenses for service in remote
locations where an authorized Jenn-Air servicer is not available.
13. Removal or reinstallation of inaccessible appliances or built-in
fixtures (e.g., trim, decorative panels, flooring, cabinetry, islands,
countertops, drywall) that interfere with servicing, removal, or
replacement of the product.
14. Service or parts for appliances with original model/serial
numbers removed, altered ,or not easily determined.
The cost of repair or replacement under these excluded
circumstances shall be borne by the customer.
DISCLAIMER OF IMPLIED WARRANTIES
IMPLIED WARRANTIES, INCLUDING ANY IMPLIED WARRANTY OF MERCHANTABILITY OR IMPLIED WARRANTY OF FITNESS FOR A
PARTICULAR PURPOSE, ARE LIMITED TO TEN YEARS OR THE SHORTEST PERIOD ALLOWED BY LAW. Some states and provinces do not allow
limitations on the duration of implied warranties of merchantability or fitness, so this limitation may not apply to you. This warranty gives you specific
legal rights, and you also may have other rights that vary from state to state or province to province.
DISCLAIMER OF REPRESENTATIONS OUTSIDE OF WARRANTY
Jenn-Air makes no representations about the quality, durability, or need for service or repair of this major appliance other than the representations
contained in this warranty. If you want a longer or more comprehensive warranty than the limited warranty that comes with this major appliance,
you should ask Jenn-Air or your retailer about buying an extended warranty.
LIMITATION OF REMEDIES: EXCLUSION OF INCIDENTAL AND CONSEQUENTIAL DAMAGES
YOUR SOLE AND EXCLUSIVE REMEDY UNDER THIS LIMITED WARRANTY SHALL BE PRODUCT REPAIR AS PROVIDED HEREIN. JENN-AIR
SHALL NOT BE LIABLE FOR INCIDENTAL OR CONSEQUENTIAL DAMAGES. Some states and provinces do not allow the exclusion or limitation of
incidental or consequential damages, so these limitations and exclusions may not apply to you. This warranty gives you specific legal rights, and you
also may have other rights that vary from state to state or province to province.
20
MERCI d’avoir acheté ce produit de grande qualité. Si vous rencontrez un problème non couvert dans la section DÉPANNAGE ou
RÉSOLUTIONS DES PROBLÈMES, veuillez visiter notre site Web à l’adresse www.jennair.com pour de plus amples renseignements.
Si vous avez toujours besoin d’assistance, appelez-nous au 1800 JENN-AIR (536-6247). Au Canada, consulte notre site Web au
www.jennair.ca ou appelez-nous au 1800 JENN-AIR (536-6247).
Vous aurez besoin des numéros de modèle et de série situés sur la paroi interne du compartiment de réfrigération.
SÉCURITÉ DU RÉFRIGÉRATEUR
Risque possible de décès ou de blessure grave si vous ne
suivez pas immédiatement les instructions.
Risque possible de décès ou de blessure grave si vous
ne suivez pas les instructions.
Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et
ce qui peut se produire en cas de non-respect des instructions.
Votre sécurité et celle des autres est très importante.
Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de
toujours lire tous les messages de sécurité et de vous y conformer.
AVERTISSEMENT
DANGER
Voici le symbole d’alerte de sécurité.
Ce symbole d’alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous
et à d’autres.
Tous les messages de sécurité suivront le symbole d’alerte de sécurité et le mot “DANGER” ou
“AVERTISSEMENT”. Ces mots signifient :
INSTRUCTIONS D’UTILISATION
DURÉFRIGÉRATEUR
21
AVERTISSEMENT :
Pour réduire le risque d’incendie, de choc électrique ou de blessure dans le cadre de l’utilisation du
réfrigérateur, suivre les consignes de base suivantes :
IMPORTANTES INSTRUCTIONS DE SÉCURITÉ
CONSERVEZ CES INSTRUCTIONS
■
Brancher sur une prise de terre (reliée à la masse).
■
Ne pas retirer la broche de terre.
■
Ne pas utiliser d’adaptateur.
■
Ne pas utiliser de rallonge.
■ Débrancher la source de courant électrique avant l'entretien.
■ Replacer pièces et panneaux avant de faire la remise en marche.
■ Enlever les portes de votre vieux réfrigérateur.
■ Utiliser un produit de nettoyage ininflammable.
■
Ne pas utiliser ou conserver d’essence ni de liquides ou gaz
inflammables à proximité de cet ou d’autres appareils électriques. Les
fumées peuvent causer des incendies ou des explosions.
■
Ne pas conserver de substances explosives, par exemple des bombes
aérosols contenant un agent propulseur, dans ce réfrigérateur.
■
Ne pas utiliser ni placer dans les compartiments du réfrigérateur des
dispositifs électriques d’un type autre que celui expressément autorisé
par le fabricant.
■ Utiliser deux ou plus de personnes pour déplacer et installer le
réfrigérateur.
■ Débrancher le réfrigérateur avant l'installation de la machine à
glaçons (seulement pour modèles prêts à recevoir une machine
à glaçons).
■
Un technicien qualifié doit installer le tuyau d’eau et le
distributeur de glaçons.
Consulter les instructions
d’installation fournies avec la trousse de machine à
glaçons IC13B pour tous les détails.
■
Raccorder uniquement à une arrivée d’eau potable.
■ Utiliser un verre robuste pour prendre des glaçons (sur
certains modèles).
■ Cet appareil ne convient pas à une utilisation par des
personnes (y compris des enfants) à capacités physiques,
sensorielles ou mentales réduites, ou possédant un
manque d'expérience et de connaissances, à moins
qu'elles ne soient placées sous supervision ou qu'elles
aient reçu des instructions concernant l’utilisation de
l'appareil par une personne responsable de leur sécurité.
■ Les enfants doivent être placés sous surveillance afin de
s'assurer qu'ils ne jouent pas avec l'appareil.
■
Pour éviter le risque que des enfants restent enfermés à
l’intérieur et s’asphyxient, ne pas les laisser jouer ou se cacher
dans le réfrigérateur.
■
Si le cordon d’alimentation est endommagé, il doit être remplacé
par le fabricant ou son technicien d’entretien ou une personne
présentant une qualification similaire.
Avertissements de la proposition 65 de l'État de Californie :
AVERTISSEMENT : Ce produit contient au moins un produit chimique connu par l’État de Californie pour être à l’origine de
cancers.
AVERTISSEMENT : Ce produit contient au moins un produit chimique connu par l’État de Californie pour être à l’origine de
malformations et autres déficiences de naissance.
22
Mise au rebut du vieux réfrigérateur
IMPORTANT: Le risque qu’un enfant puisse se retrouver coincé
et suffoquer n’est pas chose du passé. Les réfrigérateurs jetés
ou abandonnés restent dangereux, même s’ils ne restent à
l’extérieur que pour “quelques jours seulement”. Si l’ancien
réfrigérateur doit être mis au rebut, suivre les instructions
suivantes an d’éviter les accidents.
Avant de jeter l’ancien réfrigérateur ou congélateur:
■ Enlever les portes.
■ Laisser les tablettes en place de sorte que les enfants ne
puissent pas y pénétrer facilement.
INSTRUCTIONS D’INSTALLATION
Déballage du réfrigérateur
Retrait des matériaux d’emballage
■ Enlever tout résidu de ruban adhésif et de colle des surfaces
du réfrigérateur avant de le mettre en marche. Frotter une
petite quantité de savon liquide à vaisselle sur l’adhésif avec
les doigts. Rincer à l’eau tiède et sécher.
■ Ne pas utiliser d’instruments coupants, d’alcool à friction,
de liquides inammables ou de nettoyants abrasifs pour
enlever le ruban adhésif ou la colle. Ces produits peuvent
endommager la surface du réfrigérateur. Pour plus de
renseignements, voir la section “Sécurité du réfrigérateur”.
■ Éliminer/recycler tous les matériaux d’emballage.
Nettoyage avant utilisation
Après avoir enlevé tous les matériaux d’emballage, nettoyer
l’intérieur du réfrigérateur avant de l’utiliser. Voir les instructions
de nettoyage dans “Entretien du réfrigérateur”.
AVERTISSEMENT
Risque de suffoquer
Enlever les portes de votre vieux réfrigérateur.
Le non-respect de cette instruction peut causer
un décès ou des lésions cérébrales.
Renseignements importants à propos de la mise au
rebut des fluides réfrigérants :
Mettre le réfrigérateur au rebut conformément à la
réglementation fédérale et locale. Les fluides réfrigérants
doivent être évacués par un technicien certifié et agréé par
l’EPA conformément aux procédures établies.
AVERTISSEMENT
Risque du poids excessif
Utiliser deux ou plus de personnes pour déplacer et
installer le réfrigérateur.
Le non-respect de cette instruction peut causer
une blessure au dos ou d'autre blessure.
Déplacement de votre réfrigérateur :
Votre réfrigérateur est lourd. Lors du déplacement de votre
réfrigérateur pour le nettoyage ou un entretien ou réparation,
veiller à recouvrir le plancher avec du carton ou un panneau
de fibres dures pour éviter qu'il ne subisse tout dommage.
Toujours tirer le réfrigérateur tout droit lors de son
déplacement. Ne pas incliner le réfrigérateur d’un côté ou de
l’autre ni le “faire marcher” en essayant de le déplacer car le
plancher pourrait être endommagé.
Importants renseignements à savoir au sujet des tablettes
et des couvercles en verre :
Ne pas nettoyer les tablettes ou couvercles en verre avec de
l’eau tiède quand ils sont froids. Les tablettes et les
couvercles peuvent se briser s'ils sont exposés à des
changements soudains de température ou à un impact tel
que coup brusque. Le verre trempé est conçu pour éclater
en d’innombrables pièces minuscules. Ceci est normal. Les
tablettes et les couvercles en verre sont lourds. Les saisir à
deux mains lors de leur dépose afin d'éviter de les faire
tomber.
23
Exigences d’emplacement
IMPORTANT: Ce réfrigérateur est conçu pour un usage
domestique, à l’intérieur uniquement.
Cet appareil est destiné à un usage domestique et à d’autres
usages similaires tels que:
■ Espace de cuisine pour personnel de boutiques, bureaux et
autres environnements professionnels.
■ Résidences fermières et utilisation par les clients d’hôtels, de
motels et d’autres types de résidences.
■ Environnements de type chambres d’hôtes.
■ Banquets et autres utilisations non commerciales semblables.
Pour obtenir une aération appropriée pour le réfrigérateur, laisser
un espace de 1/2 po (1,25cm) de chaque côté et au sommet.
Laisser un espace de 1po (2,54cm) derrière le réfrigérateur.
Si le réfrigérateur comporte une machine à glaçons, s’assurer
qu’un espace additionnel est prévu à l’arrière pour permettre
les raccordements des conduits d’eau. En cas d’installation du
réfrigérateur près d’un mur xe, laisser un minimum de 2 ¹⁄
2
po
(6,3cm) du côté de la charnière (certains modèles nécessitent
davantage d’espace) pour permettre à la porte de s’ouvrir sans
obstruction.
REMARQUE: Ce réfrigérateur est conçu pour être utilisé dans un
endroit où la température est comprise entre un minimum de
55°F (13°C) et un maximum de 110°F (43°C). La plage de
température ambiante idéale pour un rendement optimal est
comprise entre 60°F (15°C) et 90°F (32°C). Respecter cette
plage de température permet aussi de réduire la consommation
d’électricité et d’optimiser l’efcacité du refroidissement. Il est
recommandé de ne pas installer le réfrigérateur près d’une source
de chaleur comme un four ou un radiateur.
Spécifications électriques
Avant de placer le réfrigérateur à son emplacement nal, il
est important de s’assurer d’avoir le raccordement électrique
approprié.
Méthode recommandée de liaison à la terre
Chaque appareil doit être alimenté par un circuit à 115V CA à
60Hz relié à la terre et protégé par un fusible de 15A ou 20A.
Il est recommandé d’utiliser un circuit distinct pour alimenter
le réfrigérateur uniquement. Utiliser une prise de courant dont
l’alimentation ne peut pas être interrompue par un interrupteur.
Ne pas utiliser de rallonge.
Si le cordon d’alimentation est endommagé, il doit être remplacé
par le fabricant, son agent de service ou toute autre personne
également qualiée. Ne pas utiliser un cordon craquelé ou qui
présente des dommages d’abrasion sur la gaine, la che ou le
connecteur.
REMARQUE: Avant de procéder à tout type d’installation, de
nettoyage ou de changement d’ampoule, tourner la commande
de refroidissement sur la position OFF (arrêt) comme illustré puis
déconnecter le réfrigérateur de la source d’alimentation. Une
fois l’opération terminée, reconnecter le réfrigérateur à la source
d’alimentation et remettre la commande de refroidissement sur
ON (marche). Voir la section “Utilisation des commandes”.
Spécifications de l’alimentation
eneau
Rassembler les outils et pièces nécessaires avant d’entreprendre
l’installation. Lire et observer les instructions fournies avec
chacun des outils de la liste ci-dessous.
OUTILS REQUIS:
■ Tournevis à lame plate
■ Clés plates de 7/16 po
et 1/2 po ou deux clés à
molette
■ Tourne-écrou de 1/4 po
■ Foret de 1/4 po
■ Perceuse sans l
IMPORTANT:
Risque d'explosion
Garder les matériaux et les vapeurs inflammables, telle
que l'essence, loin du réfrigérateur.
Le non-respect de cette instruction peut causer
un décès, une explosion ou un incendie.
AVERTISSEMENT
2¹⁄
2
" (6,3 cm)
1/2" (1,25 cm)
AVERTISSEMENT
Risque de choc électrique
Brancher sur une prise à 3 alvéoles reliée à la terre.
Ne pas enlever la broche de liaison à la terre.
Ne pas utiliser un adaptateur.
Ne pas utiliser un câble de rallonge.
Le non-respect de ces instructions peut causer
un décès, un incendie ou un choc électrique.
Ne pas utiliser pour le filtrage d'une eau
microbiologiquement polluée ou de qualité inconnue en
l'absence d'un dispositif de désinfection adéquat avant ou
après le système. Les systèmes certifiés pour la réduction
de kyste peuvent être utilisés pour l'eau désinfectée qui
peut contenir des kystes filtrables.
24
■ Raccorder à la canalisation d’arrivée d’eau potable
uniquement.
■ Toutes les installations doivent être conformes aux exigences
des codes locaux de plomberie.
■ Ne pas employer de robinet d’arrêt à étrier de 3/16 po
(4,76mm) ou de type à percer – ils réduisent le débit d’eau et
s’obstruent plus facilement.
■ Utiliser un tube en cuivre et vérier qu’il n’y a pas de
fuites. Installer seulement des tuyaux en cuivre là où les
températures resteront au-dessus du point de congélation.
■ Pour les modèles avec ltre à eau, le ltre à eau jetable doit
être remplacé au moins tous les 6 mois.
Pression d’eau
Une alimentation en eau froide avec une pression entre 35 et
120lb/po² (241 à 827kPa) est nécessaire pour faire fonctionner
le distributeur d’eau et la machine à glaçons. Pour toute question
au sujet de la pression de l’eau, faire appel à un plombier qualié
agréé.
Alimentation en eau par osmose inverse
IMPORTANT: La pression de l’alimentation en eau entre le
système d’osmose inverse et le robinet d’arrivée d’eau du
réfrigérateur doit être entre 35 et 120lb/po² (241 et 827kPa).
Si un système de ltration de l’eau par osmose inverse est
raccordé à l’alimentation en eau froide, la pression de l’eau
au système doit être d’un minimum de 40 à 60lb/po² (276 à
414kPa).
Si la pression d’eau au système de ltration par osmose inverse
est inférieure à 40 - 60lb/po² (276 - 414kPa):
■ Vérier que le ltre à sédiment dans le système à osmose
inverse n’est pas obstrué. Remplacer le ltre si nécessaire.
■ Laisser le réservoir du système d’osmose inverse se remplir
après une utilisation intense.
■ Si le réfrigérateur comporte un ltre à eau, celui-ci peut
réduire la pression de l’eau lorsqu’il est utilisé avec un
système d’osmose inverse. Enlever le ltre à eau. Voir la
section “Système de ltration de l’eau”.
Pour toute question au sujet de la pression de l’eau, faire appel à
un plombier qualié agréé.
Raccordement à la canalisation
d’eau
Lire toutes les instructions avant de commencer.
IMPORTANT: Si on met en marche le réfrigérateur avant que
la canalisation d’eau ne soit raccordée, éteindre la machine à
glaçons pour éviter tout bruit excessif ou éviter d’endommager la
conduite d’eau.
Raccordement à la canalisation d’eau
1. Débrancher le réfrigérateur ou déconnecter la source de
courant électrique.
2. FERMER le robinet principal d’alimentation en eau. OUVRIR
le robinet le plus proche pendant une période sufsante pour
purger toute l’eau de la canalisation.
3. Identier une canalisation d’eau froide verticale de 1/2 po à
1¹⁄
4
po (12,7mm à 31,8mm) à proximité du réfrigérateur.
IMPORTANT:
■ Vérier qu’il s’agit d’une canalisation d’eau froide.
■ Un conduit horizontal fonctionnera, mais on doit observer le
procédé suivant: Percer par le dessus de la canalisation et
non pas par le dessous. Ainsi, l’eau ne risquera pas d’arroser
la perceuse. Ceci empêche également les sédiments qu’on
trouve normalement dans l’eau de s’accumuler dans le
robinet d’arrêt.
4. Déterminer la longueur de tube de cuivre à utiliser. Mesurer
depuis le point de connexion (arrière du réfrigérateur) et la
canalisation d’eau. Ajouter 7pi (2,1m) pour permettre les
opérations de nettoyage. Utiliser un tube en cuivre de 1/4 po
(6,35mm) de diamètre extérieur. Veiller à ce que le tube soit
coupé d’équerre aux deux extrémités.
5. À l’aide d’une perceuse sans l, percer un trou de 1/4 po
dans la canalisation d’eau froide sélectionnée.
6. Fixer le robinet d’arrêt sur la canalisation d’eau froide avec
la bride de tuyau. Vérier que le raccord du robinet est bien
engagé dans le trou de 1/4 po percé dans la canalisation
d’eau et que la rondelle d’étanchéité se trouve sous la bride
du tuyau. Serrer l’écrou de serrage. Serrer lentement et
uniformément les vis xant la bride de tuyau sur le tuyau an
d’assurer l’étanchéité du joint. Ne pas serrer excessivement.
7. Enler la bague et l’écrou de compression sur le tube en
cuivre comme illustré. Insérer l’extrémité du tube directement
dans l’extrémité de sortie, aussi loin que possible. Visser
l’écrou de compression sur l’extrémité de sortie du raccord à
l’aide d’une clé à molette. Ne pas serrer excessivement, car
ceci pourrait provoquer l’écrasement du tube en cuivre.
8. Placer le bout libre du tube dans un contenant ou évier et
OUVRIR le robinet principal d’alimentation en eau. Laisser
l’eau s’écouler par le tube jusqu’à ce qu’elle soit limpide.
FERMER le robinet d’arrêt de la canalisation d’eau.
Raccordement au réfrigérateur
1. Créer une boucle de service (diamètre minimum de 2pi
[61cm]) avec le tube en cuivre. Éviter de déformer le tube de
cuivre en l’enroulant.
2. Ôter le capuchon de plastique de l’orice d’entrée d’eau.
Placer un écrou et un manchon à compression sur le tube de
cuivre.
3. Insérer l’extrémité du tube de cuivre dans l’orice d’entrée
d’eau. Mettre doucement en forme le tube de façon à ce
qu’il pénètre directement dans l’orice an d’éviter les
déformations.
F
G
A
B
C
D
E
A. Canalisation d’eau froide
B. Bride de tuyau
C. Tube en cuivre
D. Écrou de compression
E. Bague de compression
F. Robinet d’arrêt
G. Écrou de serrage
25
A. Canalisation d’eau en plastique
B. Manchon
C. Écrou à compression
D. Tube en cuivre
4. Faire glisser l’écrou de compression sur le manchon et le
visser sur l’orice d’entrée d’eau.
5. À l’aide d’une clé à molette, immobiliser l’écrou sur la
canalisation d’eau en plastique pour l’empêcher de se
déplacer. Puis, à l’aide d’une deuxième clé, tourner l’écrou de
compression sur le tube en cuivre dans le sens antihoraire
pour serrer complètement. Ne pas serrer excessivement.
6. Vérier le raccordement en tirant sur le tube en cuivre. Fixer le
tube en cuivre à la caisse du réfrigérateur à l’aide d’une bride
“P”. Ouvrir l’arrivée d’eau alimentant le réfrigérateur et vérier
l’absence de fuites. Éliminer toute fuite détectée.
Achever l’installation
1. Brancher sur une prise de courant à 3 alvéoles, reliée à la
terre.
REMARQUE: Attendre 24 heures pour que la machine à glaçons
produise de nouveaux glaçons et jeter les 3 premiers lots de
glaçons produits. Prévoir un délai de 3 jours pour le remplissage
complet du récipient à glaçons.
Porte et tiroir du réfrigérateur
Toutes les illustrations mentionnées dans les instructions
suivantes sont incluses plus loin dans cette section après
“Étapes nales”.
OUTILS REQUIS: Une clé à douille à tête hexagonale de
5/16po, 3/8 po et 1/4 po, une clé hexagonale de 3/32 po ou
1/8po, un tournevis à tête cruciforme no2 et un tournevis à tête
plate.
Pour enlever et réinstaller les poignées
1. Desserrer les deux vis de blocage situées sur le côté de
chaque poignée à l’aide d’une clé hexagonale de 3/32 po
ou1/8 po. Voir les illustrations1 et 2.
2. Tirer sur la poignée tout droit pour l’extraire de la porte.
Veillerà conserver les vis pour la réinstallation des poignées.
3. Pour remettre les poignées en place, inversion les directions.
Démontage – Portes et charnières
IMPORTANT: Retirer les aliments et tous les balconnets de la
porte du réfrigérateur.
1. Débrancher le réfrigérateur ou déconnecter la source de
courant électrique.
2. Laisser les portes du réfrigérateur fermées jusqu’au moment
de les détacher de la caisse.
REMARQUE: Prévoir un support supplémentaire pour la
porte du réfrigérateur pendant le retrait des charnières.
Laforce d’attraction des aimants de la porte ne suft pas à la
maintenir en place pendant la manutention.
3. En commençant par la porte du côté droit, ôter les pièces
de la charnière supérieure – voir l’illustration de la charnière
supérieure. Soulever la porte du réfrigérateur de l’axe de la
charnière inférieure.
REMARQUE: Ôter le bouchon d’obturation d’axe de
charnière de l’axe de la charnière inférieure et le conserver
pour utilisation ultérieure. Voir l’illustration de la charnière
inférieure.
4. Avant de retirer la porte du côté gauche, déconnecter la
prise de câbles située sur la partie supérieure de la charnière
supérieure en coinçant un tournevis à tête plate ou un ongle
entre les deux sections. Voir l’illustration de la che de
câblage.
5. Enlever les pièces de la charnière supérieure – voir
l’illustration de la charnière supérieure. Soulever la porte du
côté gauche de l’axe de la charnière inférieure.
REMARQUE: Ôter le bouchon d’obturation d’axe de
charnière de l’axe de la charnière inférieure et le conserver
pour utilisation ultérieure. Voir l’illustration de la charnière
inférieure.
B
A
C
D
B
C
D
A
AVERTISSEMENT
Risque de choc électrique
Brancher sur une prise à 3 alvéoles reliée à la terre.
Ne pas enlever la broche de liaison à la terre.
Ne pas utiliser un adaptateur.
Ne pas utiliser un câble de rallonge.
Le non-respect de ces instructions peut causer
un décès, un incendie ou un choc électrique.
AVERTISSEMENT
Risque de choc électrique
Déconnecter la source de courant électrique avant
d'enlever les portes.
Le non-respect de cette instruction peut causer
un décès ou un choc électrique.
A. Bride en “P”
B. Canalisation d’eau en plastique
C. Écrou à compression
D. Tube en cuivre
26
Réinstallation des portes et charnières
1. Assembler les pièces de la charnière supérieure comme
indiqué dans l’illustration de la charnière supérieure.
Ne pas complètement serrer les vis.
2. Réinstaller les pièces pour la charnière inférieure comme
indiqué sur l’illustration de la charnière inférieure.
Resserrer les vis. Replacer la porte du réfrigérateur.
REMARQUE: Prévoir un support supplémentaire pour la
porte du réfrigérateur pendant le déplacement des charnières.
La force d’attraction des aimants de la porte ne suft pas à la
maintenir en place pendant la manutention.
3. Aligner la porte de façon à ce que le bas de la porte du
congélateur soit parfaitement aligné avec le sommet du tiroir
de congélation. Serrer toutes les vis.
4. Reconnecter la che de câblage sur la partie supérieure de la
porte du côté gauche du réfrigérateur.
5. Réinstaller les couvre-charnière supérieurs.
Retrait et réinstallation de l’avant du tiroir de congélation
IMPORTANT: Il faudra peut-être deux personnes pour retirer et
réinstaller l’avant du tiroir de réfrigération. Les illustrations sont
incluses plus loin dans cette section.
Retrait de l’avant du tiroir
1. Ouvrir le tiroir du congélateur complètement.
2. Desserrer les quatre vis xant les glissières de tiroir à l’avant
du tiroir. Voir l’illustration du retrait de l’avant du tiroir.
REMARQUE: Dévisser les vis de trois ou quatre tours.
Garder les vis dans l’avant du tiroir.
3. Soulever l’avant du tiroir et le dégager des vis.
Voirl’illustration du retrait de l’avant du tiroir.
Réinstallation de l’avant du tiroir
1. Retirer les glissières de tiroir du compartiment de congélation
en les faisant glisser. Insérer les vis du sommet de l’avant du
tiroir dans les fentes des supports du tiroir. Voir l’illustration
de la réinstallation de l’avant du tiroir.
2. Tirer les deux supports de tiroir vers soi pour positionner
les deux vis du fond de l’avant du tiroir dans les supports.
Voirl’illustration de la réinstallation de l’avant du tiroir.
3. Serrer complètement les quatre vis.
Étapes nales
1. Brancher sur une prise de courant à 3 alvéoles, reliée à la
terre.
2. Réinstaller l’ensemble des pièces amovibles dans les portes
et les aliments dans le réfrigérateur.
AVERTISSEMENT
Risque de choc électrique
Brancher sur une prise à 3 alvéoles reliée à la terre.
Ne pas enlever la broche de liaison à la terre.
Ne pas utiliser un adaptateur.
Ne pas utiliser un câble de rallonge.
Le non-respect de ces instructions peut causer
un décès, un incendie ou un choc électrique.
27
AVERTISSEMENT
Risque de choc électrique
Déconnecter la source de courant électrique avant d'enlever les portes.
Le non-respect de cette instruction peut causer un décès ou un choc électrique.
A
B
C
1
2
A
A
A
B
A
C
D
Retrait et réinstallation des portes
A. Vis du couvre-charnière
B. Couvre-charnière supérieur
C. Vis de charnière à tête hexagonale
de 5/16 po
D. Charnière supérieure
A. Couvercle d’axe de charnière
B. Charnière inférieure
C. Vis de charnière
Fiche de câblage
Charnières supérieures
Charnières inférieures
A. Vis de blocage de 3/32 po
ou 1/8 po
A. Vis de blocage de 3/32 po ou 1/8 po
Retrait du tiroir
Réinstallation de l’avant du tiroir
A. 4 vis de support de porte
desserrées
28
Ajustement des portes
IMPORTANT:
■ Ce réfrigérateur est équipé de deux vis de nivellement avant
ajustables – une de chaque côté de la base du réfrigérateur.
Si le réfrigérateur semble instable ou qu’on souhaite pouvoir
fermer la porte plus facilement, utiliser les instructions ci-
dessous.
■ Avant de déplacer le réfrigérateur, relever les vis de
nivellement de façon à ce que les roulettes avant touchent le
plancher.
1. Retirer les deux vis xant la grille de la base de l’appareil, et
mettre les vis de côté. Saisir la grille et la tirer vers soi.
2. Élever ou abaisser la caisse.
À l’aide d’un tourne-écrou de 1/4 po, tourner les vis
de nivellement situées de chaque côté an d’élever ou
d’abaisser ce côté du réfrigérateur.
REMARQUE: Le fait d’exercer une pression contre le dessus
du réfrigérateur permet d’alléger le poids appliqué aux vis de
nivellement. Ceci facilite l’ajustement des vis. Il est possible
qu’il faille appliquer plusieurs tours aux vis de nivellement
pour ajuster l’inclinaison du réfrigérateur.
■ Pour élever, tourner la vis de nivellement dans le sens
horaire.
■ Pour abaisser, tourner la vis de nivellement dans le sens
antihoraire.
3. Ouvrir à nouveau la porte pour s’assurer qu’elle ferme comme
désiré. Si ce n’est pas le cas, incliner le réfrigérateur un peu
plus vers l’arrière en tournant les deux vis de nivellement
avant dans le sens horaire. Plusieurs tours peuvent être
nécessaires et il convient de tourner les deux vis de
nivellement de façon égale.
4. Réinstaller la grille de base.
UTILISATION DU
RÉFRIGÉRATEUR
Ouverture et fermeture des portes
Il y a deux portes pour le compartiment de réfrigération.
Les portes peuvent être ouvertes et fermées séparément ou
ensemble.
Il y a sur la porte de gauche du réfrigérateur un joint à charnière
verticale.
■ Lors de l’ouverture de la porte du côté gauche, le joint à
charnière se replie automatiquement vers l’intérieur pour qu’il
n’y ait pas d’interférence.
■ Lorsque les deux portes sont fermées, le joint à charnière
assure automatiquement l’étanchéité entre les deux portes.
Utilisation des commandes
Le centre de commandes est situé dans la partie supérieure
avant du compartiment de réfrigération.
Commandes de température
À titre de commodité, les commandes de température sont
préréglées à l’usine. Lors de l’installation initiale du réfrigérateur,
s’assurer que les commandes sont encore préréglées aux points
de réglage recommandés comme illustré.
Réglages recommandés
IMPORTANT:
■ Les réglages recommandés devraient être corrects pour une
utilisation domestique normale du réfrigérateur. Les réglages
sont faits correctement lorsque le lait ou le jus sont aussi
froids que désiré et lorsque la crème glacée est ferme.
■ Lorsque l’appareil est sous tension, l’afcheur de température
indique la température réelle du compartiment.
A
B
¹⁄₄"
A
A. Vis de nivellement
B. Roulette avant
A. Joint à charnière
29
■ Attendre 24 heures pour que le réfrigérateur refroidisse
complètement avant d’y placer des aliments. Si on ajoute
des aliments avant que le réfrigérateur ne soit complètement
refroidi, les aliments risquent de se gaspiller.
REMARQUE: Le fait de placer les commandes de
température du réfrigérateur et du congélateur à un réglage
plus froid que le réglage recommandé ne refroidira pas les
compartiments plus rapidement.
■ Si la température est trop tiède ou trop froide dans le
réfrigérateur ou le congélateur, vérier d’abord les évents
pour s’assurer qu’ils ne sont pas bloqués, avant de régler les
commandes.
Marche/arrêt du refroidissement:
■ La commande marche/arrêt du refroidissement sert à
désactiver le refroidissement pour les deux compartiments.
La commande ne déconnecte pas le réfrigérateur de
l’alimentation électrique.
■ Appuyer sur Cooling On/Off (marche/arrêt du refroidissement)
pendant 3 secondes. La DEL s’allume pour indiquer que le
refroidissement est désactivé. Appuyer à nouveau sur le
bouton Cooling On/Off (marche/arrêt du refroidissement) pour
activer le refroidissement. La DEL s’éteint.
Réglage des commandes
La commande du RÉFRIGÉRATEUR règle la température du
compartiment de réfrigération. La commande du CONGÉLATEUR
règle la température du compartiment de congélation.
Pour modier la température du compartiment de réfrigération
ou de congélation, utiliser les réglages indiqués dans le tableau
comme guide.
Pour modier les points de réglage de température:
Lorsqu’on appuie une première fois sur la touche (+) ou (–), le
point de réglage actuel de la température s’afche.
■ Appuyer sur les touches (+) ou (–) jusqu’à l’afchage du point
de réglage désiré de la température.
REMARQUE: Ne pas régler les commandes de température
de plus d’un cran à la fois, sauf lors de la mise en marche
initiale du réfrigérateur. Attendre 24 heures entre les réglages
pour que la température puisse se stabiliser.
CONDITION/RAISON: RÉGLAGE:
RÉFRIGÉRATEUR trop tiède Commande RÉFRIGÉRATEUR
1° plus bas
CONGÉLATEUR trop tiède/
trop peu de glaçons
CONGÉLATEUR Commande
1° plus bas
RÉFRIGÉRATEUR trop froid RÉFRIGÉRATEUR Commande
1° plus élevé
CONGÉLATEUR trop froid CONGÉLATEUR Commande
1° plus élevé
Autres caractéristiques du centre de commandes
Humidity control (contrôle de l’humidité)
La caractéristique de contrôle de l’humidité met en marche un
dispositif de chauffage pour aider à réduire l’humidité sur le joint
de la charnière de porte. À utiliser dans des environnements
humides ou en cas d’observation d’humidité sur le joint de la
charnière de porte. Le réfrigérateur consomme plus d’énergie
lorsque la commande d’humidité est activée.
■ Appuyer sur Humidity control (contrôle de l’humidité) lorsque
l’environnement est chaud et plus humide, ou si on remarque
de l’humidité sur le joint de la charnière de porte. Le témoin
lumineux s’allume lorsque la fonction de contrôle de
l’humidité est activée.
■ Appuyer de nouveau sur Humidity Control (contrôle
d’humidité) pour ÉTEINDRE et économiser de l’énergie
lorsque l’environnement est moins humide.
Sabbath Mode (mode Sabbat)
Le Sabbath Mode (mode Sabbat) est conçu pour les personnes
dont les pratiques religieuses requièrent l’extinction des lumières
et des distributeurs.
ON (marche) – Toutes les lumières intérieures et signaux sonores
sont désactivés.
OFF (arrêt) – Toutes les lumières intérieures et signaux sonores
sont activés.
■ Pour activer cette caractéristique, appuyer sur Sabbath Mode
(mode Sabbat) pendant 3 secondes jusqu’à ce que le témoin
lumineux s’allume. Appuyer de nouveau sur Sabbath Mode
(mode Sabbat) pour désactiver cette caractéristique.
Door Alarm (alarme de la porte)
La caractéristique Door Alarm (alarme de la porte) fait retentir
une sonnerie toutes les quelques secondes lorsque la porte du
réfrigérateur a été laissée ouverte continuellement pendant 5
minutes. La sonnerie retentira jusqu’à ce que la porte soit fermée
ou que la caractéristique Door Alarm (alarme de la porte) soit
désactivée.
■ Appuyer sur Door Alarm (alarme de la porte) pour activer ou
désactiver cette caractéristique. Le témoin lumineux est
allumé lorsque la caractéristique Door Alarm est activée.
Max Cold (refroidissement maximal)
La caractéristique Max Cold (refroidissement maximal) est utile
lors de périodes d’utilisation intense du réfrigérateur, de l’ajout
d’une grande quantité d’aliments ou de l’élévation temporaire de
la température de la pièce.
■ Appuyer sur la touche Max Cold (refroidissement maximal)
pour régler le congélateur et le réfrigérateur aux réglages de
température les plus bas. Appuyer de nouveau sur Max Cold
(refroidissement maximal) pour retourner au réglage normal
de réfrigérateur.
30
REMARQUE: La caractéristique Max Cold (refroidissement
maximal) s’éteint automatiquement au bout de 12 heures
environ.
Réinitialisation du ltre
La commande de réinitialisation du ltre à eau permet de
réinitialiser la caractéristique de suivi du statut du ltre à eau
chaque fois qu’on change le ltre à eau. Voir la section “Système
de ltration de l’eau”.
■ Appuyer sur la touche de réinitialisation du ltre pendant 3
secondes, jusqu’à ce que le témoin lumineux Order
(commander) ou Replace (changer) s’éteigne.
Préférences de l’utilisateur
Le centre de commandes permet à l’utilisateur de régler ses
préférences, au besoin.
Afchage de la température (F_C)
Cette préférence permet à l’utilisateur de modier l’afchage de
la température.
F – Température en degrés Fahrenheit
C – Température en degrés Celsius
Alarme (AL)
Cette préférence permet à l’utilisateur de désactiver le son de
toutes les alarmes.
ON (marche) – Le son de l’alarme sera audible.
OFF (arrêt) – Le son de l’alarme ne sera pas audible.
Pour accéder au menu des préférences de l’utilisateur:
1. Appuyer sur la touche Door Alarm (avertisseur de la porte)
pendant 3 secondes. Le nom de la préférence apparaît sur
l’afchage du congélateur et le statut de la préférence (F/C)
ou (ON/OFF) apparaît sur l’afchage du réfrigérateur.
2. Utiliser les touches (+) ou (–) du congélateur pour faire déler
les noms de préférence. Lorsque le nom de la préférence
désirée s’afche, appuyer sur les touches (+) ou (–) du
réfrigérateur pour modier le statut de la préférence.
3. Enregistrer les préférences en appuyant sur la touche
Door Alarm pendant 3 secondes ou en fermant la porte du
compartiment de réfrigération.
Réglage de l’humidité
dans le bac à légumes
Le degré d’humidité dans le bac à légumes étanche peut être
contrôlé. Selon le modèle, la commande peut être placée à
n’importe quel réglage entre FRUIT (fruit) et VEGETABLES
(légumes) ou LOW (faible) et HIGH (élevé).
FRUIT/LOW (fruit/faible) (ouvert) pour une meilleure conservation
des fruits et légumes à pelures.
VEGETABLES/HIGH (légumes/élevé) (fermé) pour une meilleure
conservation des légumes à feuilles frais.
Machine à glaçons
IMPORTANT: Purger le système d’approvisionnement en eau
avant de mettre en marche la machine à glaçons. Voir la section
“Distributeur d’eau”.
Mise en marche/arrêt de la machine à glaçons
Pour mettre la machine à glaçons en marche, il suft d’abaisser le
bras de commande d’arrêt métallique.
Pour éteindre manuellement la machine à glaçons, soulever le
bras de commande à d’arrêt métallique à la position OFF (arrêt/
position haute) et attendre l’émission d’un clic.
REMARQUE: La machine à glaçons comporte un système
d’arrêt automatique. Au fur et à mesure de la production de
glace, les glaçons remplissent le bac d’entreposage de glaçons.
Les glaçons soulèvent le bras de commande d’arrêt métallique à
la position OFF (élevée). Ne pas forcer le bras de commande
d’arrêt métallique vers le haut ou vers le bas.
Bac à glaçons automatique
Le bac à glaçons est muni d’un levier qui le permet de glisser
avec le tiroir lorsqu’il est ouvert ou de rester en place.
■ Déplacer le levier vers la droite pour xer le bac à glaçons au
tiroir du congélateur.
■ Déplacer le levier vers la gauche pour libérer le bac à glaçons
du tiroir du congélateur.
Taux de production des glaçons
■ La machine à glaçons doit produire un lot de glaçons complet
environ toutes les 3 heures.
■ Pour augmenter la production de glaçons, diminuer la
température du congélateur et du réfrigérateur. Voir la section
“Utilisation des commandes”. Attendre 24 heures entre les
réglages.
A
A
A. Levier du bac à glaçons
31
Ne pas oublier
■ Prévoir un délai de 24 heures pour la production du premier
lot de glaçons. Jeter les trois premiers lots de glaçons
produits. Prévoir un délai de 3 jours pour le remplissage
complet du bac d’entreposage.
■ La qualité des glaçons dépend de la qualité de l’eau
fournie à la machine à glaçons. Éviter de connecter la
machine à glaçons à une alimentation en eau adoucie.
Lesproduits chimiques adoucisseurs d’eau (comme le
sel) peuvent endommager certaines pièces de la machine
à glaçons et entraîner une mauvaise qualité de glaçons.
Sil’alimentation en eau adoucie ne peut être évitée, s’assurer
que l’adoucisseur d’eau fonctionne bien et qu’il est bien
entretenu.
■ Ne pas entreposer quoi que ce soit sur le dessus de la
machine à glaçons ou dans le bac à glaçons.
Distributeur d’eau
IMPORTANT:
■ Après avoir raccordé le réfrigérateur à une source
d’alimentation en eau ou remplacé le ltre à eau, vidanger
le circuit d’eau. Utiliser un récipient robuste pour appuyer
sur le levier du distributeur d’eau pendant 5 secondes, puis
relâcher le levier pendant 5 secondes. Répéter l’opération
jusqu’à ce que l’eau commence à couler. Une fois que l’eau
commence à couler, continuer d’appuyer puis de relâcher le
levier du distributeur (appui pendant 5 secondes, relâchement
pendant 5 secondes) jusqu’à ce qu’un total de 4gal. (15L)
soit distribué. Ceci évacue l’air du ltre et du système de
distribution d’eau et rend le ltre à eau opérationnel. Un
amorçage supplémentaire peut s’avérer nécessaire dans
certains domiciles. Pendant l’évacuation de l’air du système,
de l’eau peut gicler du distributeur.
REMARQUE: Après 5 minutes de distribution continue, le
distributeur cesse de distribuer de l’eau an d’éviter une
inondation. Pour poursuivre la distribution, réappuyer sur la
plaque de distribution.
■ Attendre 24heures pour que le réfrigérateur et l’eau
refroidissent. Puiser une quantité sufsante d’eau chaque
semaine pour maintenir un approvisionnement frais.
Distribution d’eau
1. Placer un récipient sous le bec du distributeur tout en
appuyant sur la plaque de distribution.
2. Relâcher la plaque de distribution pour arrêter la distribution.
Système de filtration d’eau
Le ltre à eau se trouve dans l’angle supérieur droit du
compartiment de réfrigération.
Témoins lumineux de l’état du ltre à eau
Lorsque le ltre à eau est installé dans le réfrigérateur, les témoins
lumineux du ltre à eau indiqueront quand il faut commander et
remplacer le ltre à eau.
■ Le témoin Order (commander) s’allume lorsque 90% du
volume d’eau pour lequel le ltre est paramétré est passé par
le ltre OU lorsque 5 mois se sont écoulés depuis l’installation
du ltre.
■ Le témoin lumineux rouge Replace (remplacer) s’allume
lorsque le volume d’eau paramétré est passé par le ltre OU
lorsque 6 mois se sont écoulés depuis l’installation du ltre.
Un nouveau ltre doit être installé immédiatement lorsque le
témoin lumineux Replace s’allume.
Le ltre à eau jetable doit être remplacé au moins tous les six
mois OU plus souvent si le débit d’eau du distributeur d’eau ou
de la machine à glaçons diminue de façon marquée.
Réinitialisation du statut du ltre à eau
Après avoir remplacé le ltre à eau, appuyer sur Reset Filter ou
Filter Reset (réinitialisation du ltre) (selon le modèle) pendant
3 secondes. Les témoins de commande et de remplacement
clignotent puis s’éteignent lorsque le système est réinitialisé.
Voir la section “Utilisation des commandes”.
Remplacer le ltre à eau
Pour commander un ltre à eau de rechange,
modèleUKF8001AXX-750 ou UKF8001AXX-200, voir la section
“Accessoires”.
IMPORTANT: De l’air piégé dans le système d’alimentation en
eau peut entraîner l’éjection de l’eau et du ltre. Toujours faire
couler l’eau pendant au moins 2 minutes avant de retirer le ltre
ou le bouchon de dérivation bleu.
1. Tourner le ltre dans le sens antihoraire pour le retirer.
2. Retirer l’étiquette de scellement du ltre de rechange et
insérer l’extrémité du ltre dans la tête du ltre.
3. Faire pivoter le ltre dans le sens horaire jusqu’à la butée
d’arrêt. Fermer le couvercle du ltre en l’emboîtant.
4. Rincer le système de distribution d’eau. Voir les sections
“Distributeur d’eau” ou “Distributeur d’eau et de glaçons”.
REMARQUE: La fonction du distributeur peut être utilisée sans
qu’un ltre à eau soit installé. L’eau ne sera pas ltrée. Si on
choisit cette option, remettre le ltre en place avec le bouchon
de dérivation bleu.
Ne pas utiliser pour le filtrage d'une eau
microbiologiquement polluée ou de qualité inconnue en
l'absence d'un dispositif de désinfection adéquat avant ou
après le système. Les systèmes certifiés pour la réduction
de kyste peuvent être utilisés pour l'eau désinfectée qui
peut contenir des kystes filtrables.
32
ENTRETIEN DU
RÉFRIGÉRATEUR
Nettoyage
Les sections de réfrigération et de congélation se dégivrent
automatiquement. Toutefois, nettoyer les deux compartiments
environ une fois par mois an d’éviter une accumulation
d’odeurs. Essuyer les renversements immédiatement.
IMPORTANT:
■ Comme l’air circule entre les deux sections, toutes les
odeurs formées dans une section seront transférées à
l’autre. Lesdeux sections doivent être nettoyées avec soin
pour éliminer les odeurs. Pour éviter le transfert d’odeurs
et l’assèchement des aliments, envelopper ou recouvrir
hermétiquement les aliments.
■ Pour les modèles en acier inoxydable, l’acier inoxydable est
résistant à la corrosion et non anticorrosion. An d’éviter
l’oxydation de l’acier inoxydable, veiller à ce que les surfaces
restent propres en suivant les instructions de nettoyage
suivantes.
Nettoyage du réfrigérateur:
REMARQUE: Ne pas utiliser de nettoyants puissants ou abrasifs
tels que les nettoyants à vitre en atomiseurs, nettoyants à récurer,
liquides inammables, acide chlorhydrique, cires nettoyantes,
détergents concentrés, agents de blanchiment ou nettoyants
contenant du pétrole sur les surfaces extérieures (portes et caisse
de l’appareil), pièces en plastique, les garnitures intérieures et
garnitures de portes ou sur les joints de portes. Ne pas utiliser
d’essuie-tout, tampons à récurer ou autres outils de nettoyage
abrasifs.
1. Débrancher le réfrigérateur ou déconnecter la source de
courant électrique.
2. Laver à la main, rincer et sécher les pièces amovibles et les
surfaces internes soigneusement. Utiliser une éponge propre
ou un linge doux et un détergent doux dans de l’eau tiède.
3. Nettoyer les surfaces extérieures.
Métal peint: Laver les parties métalliques extérieures à l’aide
d’un chiffon doux ou d’une éponge douce et propre et d’un
détergent doux dans de l’eau tiède. Rincer les surfaces avec
une eau propre et tiède et sécher immédiatement an d’éviter
d’éventuelles taches laissées par l’eau.
Acier inoxydable: Laver les surfaces en acier inoxydable à
l’aide d’un chiffon doux ou d’une éponge douce et propre et
d’un détergent doux dans de l’eau tiède. Rincer les surfaces
avec une eau propre et tiède et sécher immédiatement an
d’éviter d’éventuelles taches laissées par l’eau.
REMARQUE: Lors du nettoyage de l’acier inoxydable,
toujours frotter dans le sens du grain an d’éviter d’éraer la
surface.
4. Le condensateur n’a pas besoin d’être nettoyé souvent
dans des conditions de fonctionnement domestique
normales. Sil’environnement est particulièrement graisseux,
poussiéreux ou s’il y a des animaux domestiques dans la
maison, le condenseur devrait être nettoyé tous les 2 ou
3mois pour assurer une efcacité maximum.
Si on doit nettoyer le condensateur:
■ Retirer le casier de la base.
■ Utiliser un aspirateur à brosse douce pour nettoyer la grille,
les endroits ouverts derrière la grille et la surface à l’avant du
condensateur.
■ Replacer la grille de la base après avoir terminé.
5. Brancher le réfrigérateur ou reconnecter la source de courant
électrique.
Remplacer l’ampoule d’éclairage
Remplacer l’ampoule d’éclairage du réfrigérateur
IMPORTANT: Le réfrigérateur et le congélateur utilisent des
ampoules à DEL, incandescentes ou une combinaison des deux.
Si les lampes ne s’allument pas lorsqu’on ouvre la porte du
réfrigérateur et/ou congélateur, composer les numéros fournis
pour assistance ou dépannage. Consulter la “garantie” pour
connaître les numéros de téléphone.
1. Débrancher le réfrigérateur ou déconnecter la source de
courant électrique.
2. Retirer le protège-ampoule (sur certains modèles).
■ Sommet du compartiment de réfrigérateur – Faire glisser
le protège-ampoule vers l’arrière du compartiment pour le
libérer de l’ensemble d’éclairage.
3. Remplacer les ampoules grillées à l’aide d’ampoules de la
même taille, forme et puissance.
■ Pour remplacer l’ampoule à DEL grillée par une ampoule
à DEL, commander la pièce nºW10565137 (3,6 W).
REMARQUE: Certaines ampoules DEL de rechange
ne sont pas recommandées pour des environnements
humides/mouillés. Les compartiments de réfrigération
et de congélation sont considérés comme des
environnements humides/mouillés. Si on utilise
une marque d’ampoules DEL différente de celle
recommandée, lire et suivre toutes les instructions de
l’emballage des ampoules DEL avant de procéder à
l’installation.
■ Pour remplacer une ampoule incandescente, utiliser
uniquement des ampoules incandescentes pour les
appareils ménagers d’une puissance maximum de 40 W.
Replacer le protecteur/l’enveloppe d’ampoule après avoir
remplacé l’ampoule incandescente.
4. Réinstaller le protège-ampoule.
5. Brancher le réfrigérateur ou reconnecter la source de courant
électrique.
AVERTISSEMENT
Risque d'explosion
Utiliser un produit de nettoyage ininflammable.
Le non-respect de cette instruction peut causer un décès,
une explosion ou un incendie.
33
DÉPANNAGE
Essayez d’abord les solutions suggérées ici. Pour obtenir de l’aide ou des recommandations supplémentaires pour éviter un appel de
service, reportez-vous à la page de garantie de ce manuel et visitez http://jennair.custhelp.com.
Au Canada, visitez le site Web www.jennair.ca (le site Web ne sera peut-être pas compatible avec certains appareils mobiles).
Il est possible d’adresser ses commentaires ou questions par courrier à l’adresse ci-dessous:
Aux États-Unis:
Jenn-Air Brand Home Appliances
Centre pour l’eXpérience de la clientèle
553 Benson Road
Benton Harbor, MI 49022-2692
Au Canada:
Jenn-Air Brand Home Appliances
Centre d’eXpérience pour la clientèle
200 – 6750 Century Ave.
Mississauga, Ontario L5N 0B7
Veuillez indiquer dans votre correspondance un numéro de téléphone où l’on peut vous joindre dans la journée.
Fonctionnement du réfrigérateur
Le réfrigérateur ne fonctionne pas
■ Le cordon d’alimentation électrique est-il débranché?
Brancher sur une prise de courant à 3 alvéoles, reliée à la
terre.
■ La prise électrique fonctionne-t-elle? Brancher une lampe
pour voir si la prise fonctionne.
■ Un fusible du domicile est-il grillé ou un disjoncteur s’est-
il ouvert? Remplacer le fusible ou réenclencher le disjoncteur.
Si le problème persiste, appeler un électricien.
■ Les commandes sont-elles activées? S’assurer que les
commandes du réfrigérateur sont sur ON (allumés). Voir la
section “Utilisation des commandes”.
■ S’agit-il d’une nouvelle installation? Accorder 24heures
après l’installation pour que le réfrigérateur se refroidisse
complètement.
REMARQUE: Le fait de placer les commandes de
température sur le réglage le plus froid ne refroidira pas le
compartiment plus rapidement.
Le moteur semble fonctionner excessivement
Il se peut que ce nouveau réfrigérateur fonctionne plus longtemps
que l’ancien en raison du compresseur et des ventilateurs à haute
efcacité. L’appareil peut fonctionner plus longtemps encore si
la température de la pièce est élevée, si une grande quantité de
nourriture a été ajoutée, si les portes sont fréquemment ouvertes
ou si elles ont été laissées ouvertes.
Le réfrigérateur semble bruyant
Le bruit émis par les réfrigérateurs a été réduit au cours des
années. Du fait de cette réduction, il est possible d’entendre
des bruits intermittents provenant du nouveau réfrigérateur qui
n’avaient pas été décelés avec l’ancien modèle. Voici une liste de
sons normaux, accompagnée d’explications.
■ Bourdonnement – entendu lorsque le robinet d’arrivée d’eau
s’ouvre pour remplir la machine à glaçons
■ Pulsation – les ventilateurs/le compresseur se règlent an
d’optimiser la performance
■ Sifement/cliquetis – écoulement de liquide réfrigérant,
mouvement des conduites d’eau ou d’objets posés sur le
dessus du réfrigérateur
■ Grésillement/gargouillement – de l’eau tombe sur l’élément
de chauffage durant le programme de dégivrage
■ Bruit d’éclatement – contraction/expansion des parois
internes, particulièrement lors du refroidissement initial
■ Bruit d’écoulement d’eau – peut être entendu lorsque la
glace fond lors du programme de dégivrage et que l’eau
s’écoule dans le plateau de dégivrage
■ Grincement/craquement – se produit lorsque la glace est
éjectée du moule à glaçons.
Les portes ne ferment pas complètement
■ La porte est-elle bloquée en position ouverte? Déplacer
les emballages d’aliments pour libérer la porte.
■ Un compartiment ou une tablette bloquent-ils le passage?
Replacer le compartiment ou la tablette en position correcte.
AVERTISSEMENT
Risque de choc électrique
Brancher sur une prise à 3 alvéoles reliée à la terre.
Ne pas enlever la broche de liaison à la terre.
Ne pas utiliser un adaptateur.
Ne pas utiliser un câble de rallonge.
Le non-respect de ces instructions peut causer
un décès, un incendie ou un choc électrique.
34
Les portes sont difciles à ouvrir
■ Les joints d’étanchéité sont-ils sales ou collants? Nettoyer
les joints et les surfaces de contact au savon doux et à l’eau
tiède. Rincer et sécher avec un linge doux.
Température et humidité
La température est trop élevée
■ S’agit-il d’une nouvelle installation? Accorder 24heures
après l’installation pour que le réfrigérateur se refroidisse
complètement.
■ Porte(s) ouverte(s) souvent ou laissée(s) ouverte(s)?
Ceci permet à l’air chaud de pénétrer dans le réfrigérateur.
Minimiser les ouvertures de porte et garder les portes
complètement fermées.
■ A-t-on ajouté une grande quantité d’aliments? Attendre
quelques heures pour permettre au réfrigérateur de revenir à
une température normale.
■ Les réglages sont-ils corrects pour les conditions
existantes? Régler les commandes à un cran plus froid.
Vérier la température au bout de 24 heures. Voir la section
“Utilisation des commandes”.
Il y a accumulation d’humidité à l’intérieur
REMARQUE: Une certaine accumulation d’humidité est
normale.
■ La pièce est-elle humide? Ceci contribue à l’accumulation
de l’humidité.
■ Porte(s) ouverte(s) souvent ou laissée(s) ouverte(s)?
Ceci permet à l’air chaud de pénétrer dans le réfrigérateur.
Minimiser les ouvertures de porte et garder les portes
complètement fermées.
Glaçons et eau
La machine à glaçons ne produit pas ou pas sufsamment
de glaçons
■ Le réfrigérateur est-il connecté à l’alimentation en eau
et le robinet d’arrêt d’eau est-il ouvert? Brancher le
réfrigérateur à l’alimentation en eau et ouvrir le robinet d’arrêt
d’eau complètement.
■ La canalisation de la source d’eau du domicile
comporte-t-elle une déformation? Une déformation dans
la canalisation peut réduire l’écoulement d’eau. Redresser la
canalisation d’eau.
■ La machine à glaçons est-elle allumée? S’assurer que le
bras de commande à broche ou le commutateur (selon le
modèle) est en position ON.
■ S’agit-il d’une nouvelle installation? Attendre 24 heures
après l’installation de la machine à glaçons pour que la
production de glaçons commence. Attendre 72 heures pour
que la production de glaçons soit complète.
■ Porte du congélateur complètement fermée? Bien fermer
la porte du compartiment de congélation. Si la porte du
compartiment de congélation ne se ferme pas complètement,
voir le point “Les portes ne ferment pas complètement” plus
haut dans cette section.
■ A-t-on récemment prélevé une grande quantité de
glaçons? Attendre 24 heures pour que la machine à glaçons
produise plus de glaçons.
■ Un glaçon est-il coincé dans le bras éjecteur de la
machine à glaçons? Enlever le glaçon du bras éjecteur avec
un ustensile en plastique.
■ Un ltre à eau est-il installé sur le réfrigérateur? Enlever
le ltre et faire fonctionner la machine à glaçons. Si le volume
de glace augmente, le ltre est probablement obstrué ou mal
installé. Remplacer le ltre ou le réinstaller correctement.
■ Un système de ltration de l’eau à osmose inverse
est-il connecté à l’alimentation en eau froide? Ceci peut
réduire la pression de l’eau. Voir la section “Spécications de
l’alimentation en eau”.
Les glaçons sont creux ou petits
REMARQUE: Cela indique une faible pression d’eau.
■ La valve de la canalisation d’eau n’est-elle pas
complètement ouverte? Ouvrir le robinet d’arrêt
complètement.
■ La canalisation de la source d’eau du domicile
comporte-t-elle une déformation? Une déformation dans
la canalisation peut réduire l’écoulement d’eau. Redresser la
canalisation d’eau.
■ Un ltre à eau est-il installé sur le réfrigérateur? Enlever
le ltre et faire fonctionner la machine à glaçons. Si la qualité
des glaçons s’améliore, le ltre est probablement obstrué ou
mal installé. Remplacer le ltre ou le réinstaller correctement.
■ Un système de ltration de l’eau à osmose inverse
est-il connecté à l’alimentation en eau froide? Ceci peut
réduire la pression de l’eau. Voir la section “Spécications de
l’alimentation en eau”.
■ D’autres questions concernant la pression de l’eau?
Appeler un plombier agréé et qualié.
Goût, odeur ou couleur grise des glaçons
■ Les raccords de plomberie sont-ils neufs? Des raccords
de plomberie neufs peuvent entraîner une décoloration ou un
mauvais goût des glaçons.
■ Les glaçons ont-ils été gardés trop longtemps? Jeter les
glaçons. Laver le compartiment à glaçons. Attendre 24heures
pour la fabrication de nouveaux glaçons.
■ Y a-t-il un transfert d’odeurs de nourriture? Utiliser des
emballages hermétiques et à l’épreuve de l’humidité pour
conserver les aliments.
■ L’eau contient-elle des minéraux (tels que le soufre)?
L’installation d’un ltre à eau peut être requise an d’enlever
les minéraux.
AVERTISSEMENT
Risque d'explosion
Utiliser un produit de nettoyage ininflammable.
Le non-respect de cette instruction peut causer un décès,
une explosion ou un incendie.
35
■ Un ltre à eau est-il installé sur le réfrigérateur? Une
décoloration grise ou foncée de la glace indique que
le système de ltration de l’eau nécessite un rinçage
supplémentaire. Rincer le circuit d’eau avant d’utiliser un
nouveau ltre. Remplacer le ltre à eau à la date indiquée.
Voir la section “Système de ltration de l’eau”.
Le distributeur d’eau ne fonctionne pas correctement
■ Le réfrigérateur est-il connecté à l’alimentation en eau
et le robinet d’arrêt d’eau est-il ouvert? Brancher le
réfrigérateur à l’alimentation en eau et ouvrir le robinet d’arrêt
d’eau complètement.
■ La canalisation de la source d’eau du domicile
comporte-t-elle une déformation? Redresser la canalisation
d’eau.
■ S’agit-il d’une nouvelle installation? Rincer et remplir le
système de distribution d’eau. Voir la section “Distributeur
d’eau”.
■ La pression en eau est-elle d’au moins 35lb/po²
(241kPa)? La pression de l’eau du domicile détermine
l’écoulement d’eau du distributeur. Voir la section
“Spécications de l’alimentation en eau”.
■ Un ltre à eau est-il installé sur le réfrigérateur? Enlever
le ltre et faire fonctionner le distributeur. Si le débit d’eau
augmente, le ltre est probablement obstrué ou mal installé.
Remplacer le ltre ou le réinstaller correctement.
■ Porte du congélateur complètement fermée? Bien fermer
la porte. Si elle ne ferme pas complètement, voir le point “Les
portes ne ferment pas complètement” plus haut dans cette
section.
■ A-t-on récemment ôté les portes? Vérier que l’assemblage
câble/tuyau du distributeur d’eau a été correctement
reconnecté. Voir la section “Porte(s) du réfrigérateur et tiroir”.
■ Un système de ltration de l’eau à osmose inverse
est-il connecté à l’alimentation en eau froide? Ceci peut
réduire la pression de l’eau. Voir la section “Spécications de
l’alimentation en eau”.
De l’eau suinte du système de distribution
REMARQUE: Il est normal de constater l’apparition d’une ou
deux gouttes d’eau après la distribution d’eau.
■ Le verre n’a pas été maintenu sous le distributeur assez
longtemps? Maintenir le verre sous le distributeur2 à
3secondes après avoir relâché le levier du distributeur.
■ S’agit-il d’une nouvelle installation? Rincer le système de
distribution d’eau. Voir la section “Distributeur d’eau”.
■ Le ltre à eau a-t-il été récemment changé? Rincer le
système de distribution d’eau. Voir la section “Distributeur
d’eau”.
■ Y a-t-il de l’eau sur le sol, près de la grille de la base?
S’assurer que les raccordements de canalisation du
distributeur d’eau sont complètement serrés. Voir la section
“Porte(s) du réfrigérateur et tiroir”.
L’eau du distributeur est tiède
REMARQUE: L’eau du distributeur est seulement réfrigérée à
50°F (10°C).
■ S’agit-il d’une nouvelle installation? Attendre 24heures
après l’installation pour que l’alimentation en eau refroidisse
complètement.
■ A-t-on récemment distribué une grande quantité d’eau?
Attendre 24 heures pour que l’alimentation d’eau refroidisse
complètement.
■ Y a-t-il longtemps que de l’eau n’a pas été servie? Le
premier verre d’eau peut ne pas être froid. Jeter le premier
verre d’eau.
■ Le réfrigérateur est-il raccordé à la canalisation d’arrivée
d’eau froide? S’assurer que le réfrigérateur est raccordé
à la canalisation d’arrivée d’eau froide. Voir la section
“Spécications de l’alimentation en eau”.
Accessoires
Les accessoires suivants sont disponibles pour ce réfrigérateur.
Pour commander un accessoire, nous contacter et demander le
numéro de pièce.
Aux É.-U., visiter notre site Web au
www.jennair.com/accessories ou composer le
1800JENNAIR (1800536-6247).
Au Canada, consulter notre page Web au www.jennair.ca
ou composer le 1800JENNAIR (1800536-6247).
Nettoyant pour acier inoxydable affresh
®
:
Aux États-Unis, commander le numéro de pièceW10355016
Au Canada, commander le numéro de pièceW10355016B
Chiffons pour acier inoxydable affresh
®
:
Aux États-Unis, commander le numéro de pièceW10355049
Au Canada, commander le numéro de pièceW10355049B
Nettoyant pour cuisine et appareils ménagers affresh
®
:
Aux États-Unis, commander le numéro de pièceW10355010
Au Canada, commander le numéro de pièceW10355010B
Filtre à eau:
Commander le numéro de pièceUKF8001AXX-750 ou le numéro
de pièceUKF8001AXX-200
36
FEUILLES DE DONNÉES SUR LA PERFORMANCE
Système de filtration d’eau intérieur
ModèleUKF8001AXX-750 d’une capacité de 750 gallons (2839 litres)
Ce produit a été testé selon les normes 42 et 53 NSF/ANSI pour la réduction des substances énumérées ci-dessous. La concentration
des substances indiquées dans l’eau entrant dans le système a été réduite à une concentration inférieure ou égale à la limite
permissible pour l’eau qui quitte le système, comme spécié par les normes ANSI/NSF 42 et 53.
Réduction
concentration produits
de désinfection
Critères de
réduction NFS
Afuent moyen Concentration
dans l’eau à traiter
Efuent
maximal
Efuent
moyenne
% de réd.
minimale
Réduction du
pourcentage
moyen
Goût/odeur de chlore
Particules Classe I*
Réduction de
50% réduction
de 85%
2,00mg/L
14000000 #/mL
2mg/L± 10 %
Au moins 10000
particules/mL
0,06mg/L
370000 #/mL**
0,050625mg/L
196666 #/mL
97,00%
97,40%
97,52%
99,00%
Réduction des
contaminants
Critères de
réduction NFS
Afuent moyen Concentration
dans l’eau à traiter
Efuent
maximal
Efuent
moyenne
% de réd.
minimale
Réduction du
pourcentage
moyen
Plomb: à pH6,5
Plomb: à pH8,5
0,010mg/L
0,010mg/L
0,150mg/L
†
0,150mg/L
†
0,15mg/L± 10 %
0,15mg/L± 10 %
< 0,001mg/L
< 0,001mg/L
< 0,001mg/L
< 0,001mg/L
>99,30%
>99,30%
>99,30%
>99,30%
Mercure: à pH6,5
Mercure: à pH8,5
0,002mg/L
0,002mg/L
0,006mg/L
0,0059mg/L
0,006mg/L± 10 %
0,006mg/L± 10 %
0,0005mg/L
0,0018mg/L
0,0003mg/L
0,00073mg/L
91,70%
69,20%
95,00%
88,10%
Benzène 0,005mg/L 0,0133mg/L 0,015mg/L± 10 % 0,0005mg/L 0,0005mg/L 96,10% 96,30%
p-dichlorobenzène 0,075mg/L 0,210mg/L 0,225mg/L ± 10% < 0,0005mg/L < 0,0005mg/L > 99,80% > 99,80%
Carbofurane 0,040mg/L 0,0753mg/L 0,08mg/L± 10% 0,027mg/L 0,008mg/L 64,60% 73,45%
Toxaphène 0,003mg/L 0,015mg/L 0,015 ± 10% < 0,001mg/L < 0,001mg/L > 93,3% > 93,3%
Atrazine 0,003mg/L 0,0102mg/L 0,009mg/L± 10% 0,0027mg/L 0,00105mg/L 76,30% 89,40%
Amiante > 99% 126,5 MF/L 10
7
à 10
8
bres/L
††
<0,17 MF/L <0,17 MF/L > 99,99% > 99,99%
Kystes opérationnels
‡
Turbidité
>99,95%
0,5NTU
122 500 #/L
10,5NTU
50000/L min.
11 ± 1NTU
< 1 #/L
‡
0,30NTU
< 1 #/L
‡
0,125NTU
>99,99 %
97,30 %
>99,99 %
98,80 %
Lindane 0,0002mg/L 0,0019mg/L 0,002 ± 10% < 0,00016mg/L 0,000035mg/L 91,80% 97,90%
Tétrachloroéthène 0,005mg/L 0,015mg/L 0,015mg/L± 10 % < 0,0005mg/L < 0,0005mg/L > 96,6% > 96,6%
Produit testé et certié par NSF International en vertu de la norme NSF/ANSI 42
pour la réduction du goût et de l’odeur du chlore, et des particules de classe I* et
en vertu de la norme NSF/ANSI 53 pour la réduction de plomb, mercure, atrazine,
benzène, p-dichlorobenzène, carbofurane, toxaphène, kystes, turbidité, amiante,
tétrachloroéthylène et lindane.
37
Paramètres de tests: pH = 7,5 ± 0,5 à moins d’indications contraires. Débit = 0,78 gpm (2,9 Lpm). Pression = 60lb/po² (413,7kPa).
Temps. = 20°C ± 3°C (68°F ± 5°F).
■ Il est essentiel que les exigences de fonctionnement,
d’entretien et de remplacement de ltre soient respectées
pour que ce produit donne le rendement annoncé.
■ Le ltre à eau jetable doit être remplacé au moins tous les
6mois.
■ Le système de contrôle du ltre mesure la quantité d’eau
qui passe par le ltre et indique quand remplacer le ltre.
Lorsque 90% de la vie estimée du ltre sont utilisés, le
témoin jaune (order/commander) s’allume. Lorsque 100% de
la vie estimée du ltre sont utilisés, le témoin rouge (replace/
remplacer) s’allume et il est recommandé de remplacer le
ltre. Pour les modèles sans témoin d’état de ltre, remplacer
le ltre tous les 6 mois. Utiliser le modèle de ltre de
rechangeUKF8001AXX-750. Prix suggéré au détail en 2011
de 44,99$ US/49,95 $ CAN. Les prix sont indiqués sous
réserve de modication.
■ Le produit doit être utilisé pour l’eau froide seulement.
■ Ne pas utiliser ce produit pour ltrer une eau
microbiologiquement polluée ou de qualité inconnue en
l’absence d’un dispositif de désinfection adéquat en amont
ou en aval du système. Les systèmes certiés pour la
réduction des kystes peuvent être utilisés pour une eau
désinfectée susceptible de contenir des kystes ltrables.
■ Consulter la section “Système de ltration de l’eau” pour
obtenir le nom, l’adresse et le numéro de téléphone du
fabricant.
■ Consulter la section “Garantie” pour voir la garantie limitée du
fabricant.
Directives d’application/paramètres d’approvisionnement en
eau
Source d’eau Ville ou puits
Pression d’eau 35 à 120lb/po
2
(241 à 827kPa)
Température de l’eau 1°C à 38°C (33°F à 100°F)
Débit nominal 0,78gpm (2,9 L/min) à 60lb/po²
* Classe I – taille des particules: >0,5 à <1um
** Exigence de test: au moins 100000 particules/mL (poussière de test ne AC).
† Ces contaminants ne sont pas nécessairement présents dans votre approvisionnement d’eau.
Le rendement peut varier selon les caractéristiques de l’eau locale.
†† Filtres de longueur supérieure à 10um
‡ Sur la base de la ltration de kystes de Cryptosporidium parvum
®
NSF est une marque déposée de NSF International.
38
Système de filtration d’eau intérieur
ModèleUKF8001AXX-200 d’une capacité de 200 gallons (757 litres)
Ce produit a été testé selon les normes 42 et 53 NSF/ANSI pour la réduction des substances énumérées ci-dessous. La concentration
des substances indiquées dans l’eau entrant dans le système a été réduite à une concentration inférieure ou égale à la limite
permissible pour l’eau qui quitte le système, comme spécié par les normes ANSI/NSF 42 et 53.
Réduction
concentration produits
de désinfection
Critères de
réduction NFS
Afuent
moyen
Concentration
dans l’eau à
traiter
Efuent
maximal
Efuent
moyenne
% de réd.
minimale
Réduction du
pourcentage
moyen
Goût/odeur de chlore
Particules Classe I*
Réduction de
50% réduction
de 85%
2,00mg/L
14000000
#/mL
2mg/L± 10 %
Au moins 10000
particules/mL
0,06mg/L
370000 #/mL**
0,050625mg/L
196666 #/mL
97,00%
97,40%
97,52%
99,00%
Réduction des
contaminants
Critères de
réduction NFS
Afuent
moyen
Concentration
dans l’eau à
traiter
Efuent
maximal
Efuent
moyenne
% de réd.
minimale
Réduction du
pourcentage
moyen
Plomb: à pH6,5
Plomb: à pH8,5
0,010mg/L
0,010mg/L
0,150mg/L
†
0,150mg/L
†
0,15mg/L± 10 %
0,15mg/L± 10 %
< 0,001mg/L
< 0,001mg/L
< 0,001mg/L
< 0,001mg/L
>99,30%
>99,30%
>99,30%
>99,30%
Mercure: à pH6,5
Mercure: à pH8,5
0,002mg/L
0,002mg/L
0,006mg/L
0,0059mg/L
0,006mg/L± 10 %
0,006mg/L± 10 %
0,0005mg/L
0,0018mg/L
0,0003mg/L
0,00073mg/L
91,70%
69,20%
95,00%
88,10%
Benzène 0,005mg/L 0,0133mg/L 0,015mg/L± 10 % 0,0005mg/L 0,0005mg/L 96,10% 96,30%
p-dichlorobenzène 0,075mg/L 0,210mg/L 0,225mg/L ± 10% < 0,0005mg/L < 0,0005mg/L > 99,80% > 99,80%
Carbofurane 0,040mg/L 0,0753mg/L 0,08mg/L± 10 % 0,027mg/L 0,008mg/L 64,60% 73,45%
Toxaphène 0,003mg/L 0,015mg/L 0,015 ± 10% < 0,001mg/L < 0,001mg/L > 93,3% > 93,3%
Atrazine 0,003mg/L 0,0102mg/L 0,009mg/L± 10% 0,0027mg/Lq 0,00105mg/L 76,30% 89,40%
Amiante > 99% 126,5 MF/L 10
7
à 10
8
bres/L
††
<0,17 MF/L <0,17 MF/L > 99,99% > 99,99%
Kystes opérationnels‡
Turbidité
>99,95%
0,5NTU
122 500 #/L
10,5NTU
50000/L min.
11 ± 1NTU
< 1 #/L
‡
0,30NTU
< 1 #/L
‡
0,125NTU
>99,99 %
97,30 %
>99,99 %
98,80 %
Lindane 0,0002mg/L 0,0019mg/L 0,002 ± 10% < 0,00016mg/L 0,000035mg/L 91,80% 97,90%
Tétrachloroéthène 0,005mg/L 0,015mg/L 0,015mg/L± 10% < 0,0005mg/L < 0,0005mg/L > 96,6% > 96,6%
O-dichlorobenzène 0,6mg/L 1,7mg/L 1,8mg/L ± 10% < 0,5mg/L < 0,5mg/L > 99,9% > 99,9%
Éthylbenzène 0,7mg/L 2,2mg/L 2,1mg/L± 10% 0,0048mg/L 0,11mg/L 99,80% 99,90%
Chlorobenzène 0,1mg/L 2,0mg/L 2,0mg/L± 10 % 0,0038mg/L 0,0008mg/L 99,80% 99,90%
Endrin 0,002mg/L 0,007mg/L 0,006mg/L± 10 % 0,0004mg/L 0,0002mg/L 94,30% 96,80%
Produit testé et certié par NSF International en vertu de la norme NSF/ANSI 42
pour la réduction du goût et de l’odeur du chlore, et des particules de classe I* et
en vertu de la norme NSF/ANSI 53 pour la réduction de plomb, mercure, atrazine,
benzène, p-dichlorobenzène, carbofurane, toxaphène, kystes, turbidité, amiante,
o-dichlorobenzène, éthylbenzène, chlorobenzène, endrine, tétrachloroéthylène et lindane.
39
Paramètres de tests: pH = 7,5 ± 0,5 à moins d’indications contraires. Débit = 0,55 gpm (2,08 Lpm). Pression = 60lb/po² (413,7kPa).
Temps. = 20°C ± 3°C (68°F ± 5°F).
■ Il est essentiel que les exigences de fonctionnement,
d’entretien et de remplacement de ltre soient respectées
pour que ce produit donne le rendement annoncé.
■ Le ltre à eau jetable doit être remplacé au moins tous les
6mois.
■ Le système de contrôle du ltre mesure la quantité d’eau
qui passe par le ltre et indique quand remplacer le ltre.
Lorsque 90% de la vie estimée du ltre sont utilisés, le
témoin jaune (order/commander) s’allume. Lorsque 100% de
la vie estimée du ltre sont utilisés, le témoin rouge (replace/
remplacer) s’allume et il est recommandé de remplacer le
ltre. Pour les modèles sans témoin d’état de ltre, remplacer
le ltre tous les 6 mois. Utiliser le modèle de ltre de
rechangeUKF8001AXX-200. Prix suggéré au détail en 2011
de 44,99$ US/49,95 $ CAN. Les prix sont indiqués sous
réserve de modication.
■ Le produit doit être utilisé pour l’eau froide seulement.
■ Ne pas utiliser ce produit pour ltrer une eau
microbiologiquement polluée ou de qualité inconnue en
l’absence d’un dispositif de désinfection adéquat en amont
ou en aval du système. Les systèmes certiés pour la
réduction des kystes peuvent être utilisés pour une eau
désinfectée susceptible de contenir des kystes ltrables.
Consulter la section “Système de ltration de l’eau” pour
obtenir le nom, l’adresse et le numéro de téléphone du
fabricant.
■ Consulter la section “Garantie” pour voir la garantie limitée du
fabricant.
■ Consulter la section “Garantie” pour voir la garantie limitée du
fabricant.
Directives d’application/paramètres d’approvisionnement en
eau
Source d’eau Ville ou puits
Pression d’eau 35 à 120lb/po
2
(241 à 827kPa)
Température de l’eau 1°C à 38°C (33°F à 100°F)
Débit nominal 0,55gpm (2,08 L/min) à 60lb/po²
* Classe I – taille des particules: >0,5 à <1um
** Exigence de test: au moins 100000 particules/mL (poussière de test ne AC).
† Ces contaminants ne sont pas nécessairement présents dans votre approvisionnement d’eau.
Le rendement peut varier selon les caractéristiques de l’eau locale.
†† Filtres de longueur supérieure à 10um
‡ Sur la base de la ltration de kystes de Cryptosporidium parvum
®
NSF est une marque déposée de NSF International.
40
GARANTIE LIMITÉE
DES APPAREILS
DERÉFRIGÉRATION
JENN-AIR
®
ATTACHEZ ICI VOTRE REÇU DE VENTE. UNE PREUVE D’ACHAT EST
OBLIGATOIRE POUR OBTENIR L’APPLICATION DE LA GARANTIE.
Lorsque vous appelez le centre d’eXpérience de la clientèle, veuillez garder à
disposition les renseignements suivants :
■ Nom, adresse et numéro de téléphone
■ Numéros de modèle et de série
■ Une description claire et détaillée du problème rencontré
■ Une preuve d’achat incluant le nom et l’adresse du marchand ou du détaillant
SI VOUS AVEZ BESOIN DE SERVICE :
1. Avant de nous contacter pour obtenir un dépannage, veuillez déterminer si des réparations sont nécessaires pour votre produit. Certains
problèmes peuvent être résolus sans intervention de dépannage. Prenez quelques minutes pour parcourir la section Dépannage ou
Résolution de problèmes du guide d’utilisation et d’entretien, ou rendez-vous sur le site https://www.jennair.ca.
2. Tout service sous garantie doit être effectué exclusivement par nos fournisseurs de dépannage autorisés
Jenn-Air. Aux É.-U. et au Canada, dirigez toutes vos demandes de service sous garantie au
Centre d’eXpérience de la clientèle Jenn-Air
1-800-JENNAIR (1-800-536-6247).
Si vous résidez à l’extérieur du Canada et des 50 États des États-Unis, contactez votre marchand Jenn-Air autorisé pour déterminer si une autre
garantie s’applique.
GARANTIE LIMITÉE DE DIX ANS
CE QUI EST COUVERT CE QUI N’EST PAS COUVERT
GARANTIE LIMITÉE DE DEUX ANS (PIÈCES ET MAIN D’ŒUVRE)
Pendant deux ans à compter de la date d’achat, lorsque ce gros appareil
ménager est installé, utilisé et entretenu conformément aux instructions
jointes à ou fournies avec le produit, la marque Jenn Air de Whirlpool
Corporation ou Whirlpool Canada, LP (ci-après désignées “Jenn Air”)
décidera à sa seule discrétion de remplacer le produit ou de couvrir le
coût des pièces spéciées par l’usine et de la main-d’œuvre nécessaires
pour corriger les vices de matériaux ou de fabrication qui existaient
déjà lorsque ce gros appareil ménager a été acheté. S’il est remplacé,
l’appareil sera couvert pour la période restant à courir de la garantie
limitée d’un an du produit d’origine.
GARANTIE LIMITÉE DE LA DEUXIÈME À LA CINQUIÈME ANNÉE
INCLUSIVEMENT SUR LA DOUBLURE DE LA CAVITÉ ET SUR LE
SYSTÈME DE RÉFRIGÉRATION SCELLÉ
De la deuxième à la cinquième année inclusivement à compter de la date
d’achat initiale, lorsque ce gros appareil ménager est installé, utilisé et
entretenu conformément aux instructions jointes au produit ou fournies
avec, la marque Jenn-Air paiera pour les pièces de rechange spéciées
par l’usine et la main-d’œuvre concernant les composants suivants pour
corriger les défauts non esthétiques de matériau ou de fabrication de
ladite pièce qui empêchent le réfrigérateur de fonctionner et qui étaient
déjà présents lorsque ce gros appareil ménager a été acheté :
■ Doublure de la cavité du réfrigérateur/congélateur si la pièce se
ssure en raison d’un vice de matériau ou de fabrication.
■ Système de réfrigération scellé (y compris le compresseur,
l’évaporateur, le condenseur, le séchoir et les conduits de connexion).
GARANTIE LIMITÉE DE LA SIXIÈME À LA DIXIÈME ANNÉE
(SYSTÈME DE RÉFRIGÉRATION SCELLÉ UNIQUEMENT MAIN-
D’OEUVRE NON COMPRISE)
De la sixième à la dixième année inclusivement à compter de la date
d’achat, lorsque ce gros appareil ménager est installé, utilisé et entretenu
conformément aux instructions jointes à ou fournies avec le produit,
la marque Jenn-Air paiera pour les pièces de rechange spéciées
par l’usine pour corriger les vices de matériaux ou de fabrication sur
le système de réfrigération scellé qui existaient déjà lorsque ce gros
appareil ménager a été acheté pour les pièces suivantes : compresseur,
évaporateur, condenseur, sécheuse et conduits de connexion.
LE SEUL ET EXCLUSIF RECOURS DU CLIENT DANS LE CADRE DE
LA PRÉSENTE GARANTIE LIMITÉE CONSISTE EN LA RÉPARATION
PRÉVUE PAR LA PRÉSENTE. Le service doit être fourni par une
compagnie de service désignée par Jenn Air. Cette garantie limitée
est valide uniquement aux États-Unis ou au Canada et s’applique
exclusivement lorsque le gros appareil ménager est utilisé dans le pays
où il a été acheté. La présente garantie limitée est valable à compter de la
date d’achat initial par le consommateur. Une preuve de la date d’achat
initial est exigée pour obtenir un dépannage dans le cadre de la présente
garantie limitée.
1. Usage commercial, non résidentiel ou par plusieurs familles, ou
non-respect des instructions de l’utilisateur, de l’opérateur ou des
instructions d’installation.
2. Visite d’instruction à domicile pour montrer à l’utilisateur comment
utiliser l’appareil.
3. Visites de service pour rectier une installation ou un entretien fautifs
du produit, une installation non conforme aux codes d’électricité ou
de plomberie, ou la rectication de l’installation électrique ou de la
plomberie du domicile (ex : câblage électrique, fusibles ou tuyaux
d’arrivée d’eau du domicile).
4. Pièces consomptibles (ex : ampoules, batteries, ltres à air ou à eau,
solutions de conservation, etc.).
5. Défauts ou dommage résultant de l’utilisation de pièces ou
accessoires Jenn-Air non authentiques.
6. Dommages causés par : accident, mésusage, abus, incendie,
inondations, catastrophe naturelle ou l’utilisation de produits non
approuvés par Jenn-Air.
7. Réparations aux pièces ou systèmes dans le but de rectier un
dommage ou des défauts résultant d’une réparation, altération ou
modication non autorisée faite à l’appareil.
8. Défauts d’apparence, notamment les éraures, traces de choc,
ssures ou tout autre dommage subi par le ni de l’appareil ménager,
à moins que ces dommages ne résultent de vices de matériaux ou de
fabrication et ne soient signalés à Jenn-Air dans les 30 jours suivant
la date d’achat.
9. Décoloration, rouille ou oxydation des surfaces résultant
d’environnements caustiques ou corrosifs incluant des
concentrations élevées de sel, un haut degré d’humidité ou une
exposition à des produits chimiques (exemples non exhaustifs).
10. Perte d’aliments ou de médicaments due à la défaillance du produit.
11. Enlèvement ou livraison. Ce produit est conçu pour être réparé à
l’intérieur du domicile.
12. Frais de déplacement et de transport pour le dépannage/la réparation
dans une région éloignée où une compagnie de service Jenn-Air
autorisée n’est pas disponible.
13. Retrait ou réinstallation d’appareils inaccessibles ou de dispositifs
préinstallés (ex : garnitures, panneaux décoratifs, plancher, meubles,
îlots de cuisine, plans de travail, panneaux de gypse, etc.) qui
entravent le dépannage, le retrait ou le remplacement du produit.
14. Service et pièces pour des appareils dont les numéros de série et de
modèle originaux ont été enlevés, modiés ou ne peuvent pas être
facilement identiés.
Le coût d’une réparation ou d’un remplacement dans le cadre de
ces circonstances exclues est à la charge du client.
41
CLAUSE D’EXONÉRATION DE RESPONSABILITÉ AU TITRE DES GARANTIES IMPLICITES
LES GARANTIES IMPLICITES, Y COMPRIS LES GARANTIES APPLICABLES DE QUALITÉ MARCHANDE OU D’APTITUDE À UN USAGE
PARTICULIER, SONT LIMITÉES À UN AN OU À LA PLUS COURTE PÉRIODE AUTORISÉE PAR LA LOI. Certains États et provinces ne permettent
pas de limitation sur la durée des garanties implicites de qualité marchande ou d’aptitude à un usage particulier, de sorte que la limitation ci-dessus
peut ne pas être applicable dans votre cas. Cette garantie vous confère des droits juridiques spéciques et vous pouvez également jouir d’autres
droits qui peuvent varier d’une juridiction à l’autre.
EXONÉRATION DE RESPONSABILITÉ DANS LES DOMAINES NON COUVERTS PAR LA GARANTIE
Jenn-Air décline toute responsabilité au titre de la qualité, de la durabilité ou en cas de dépannage ou de réparation nécessaire sur ce gros appareil
ménager autre que les responsabilités énoncées dans la présente garantie. Si vous souhaitez une garantie plus étendue ou plus complète que
la garantie limitée fournie avec ce gros appareil ménager, adressez-vous à Jenn-Air ou à votre détaillant pour obtenir les modalités d’achat d’une
garantie étendue.
LIMITATION DES RECOURS; EXCLUSION DES DOMMAGES FORTUITS OU INDIRECTS
LE SEUL ET EXCLUSIF RECOURS DU CLIENT DANS LE CADRE DE LA PRÉSENTE GARANTIE LIMITÉE CONSISTE EN LA RÉPARATION
PRÉVUE PAR LA PRÉSENTE. JENN-AIR N’ASSUME AUCUNE RESPONSABILITÉ POUR LES DOMMAGES FORTUITS OU INDIRECTS. Certains
États et certaines provinces ne permettent pas l’exclusion ou la limitation des dommages fortuits ou indirects de sorte que ces limitations et
exclusions peuvent ne pas être applicables dans votre cas. Cette garantie vous confère des droits juridiques spéciques et vous pouvez également
jouir d’autres droits qui peuvent varier d’une juridiction à l’autre.
12/14
®
/™ ©2018. All rights reserved. Used under license in Canada.
®
/™ © 2018. Tous droits réservés. Utilisé sous licence au Canada.
W10276070C
Printed in U.S.A
Imprimé aux É.-U.
02/18
