PERFORMANCE SERIES
FRONT-LOADING AUTOMATIC WASHER
USE & CARE GUIDE
LAVEUSE AUTOMATIQUE À CHARGEMENT FRONTAL
GUIDE D’UTILISATION ET D’ENTRETIEN
FOR QUESTIONS ABOUT FEATURES, OPERATION/PERFORMANCE,
PARTS, ACCESSORIES OR SERVICE CALL: 1.800.688.9900
IN CANADA, CALL: 1.800.807.6777
AU CANADA, POUR ASSISTANCE, INSTALLATION OU SERVICE,
COMPOSER LE : 1.800.807.6777
VISIT OUR WEBSITE AT WWW.MAYTAG.COM
IN CANADA, WWW.MAYTAG.CA
OU VISITER NOTRE SITE INTERNET À
WWW.MAYTAG.CA
461970255072
W10286177 B
Certified to Sanitize
Certifié pour aseptiser
Designed to use only HE High Efficiency detergent
Conçu pour l’utilisation d’un détergent haute efficacité seulement
2
TABLE OF CONTENTS
WASHER SAFETY ...................................................................................................................... 3
INSTALLATION REQUIREMENTS.............................................................................................4
Tools and Parts.....................................................................................................................4
Options ................................................................................................................................5
Location Requirements.........................................................................................................6
Drain System........................................................................................................................ 8
Electrical Requirements........................................................................................................8
INSTALLATION INSTRUCTIONS .............................................................................................9
Remove Transport System ....................................................................................................9
Connect the Inlet Hoses .....................................................................................................10

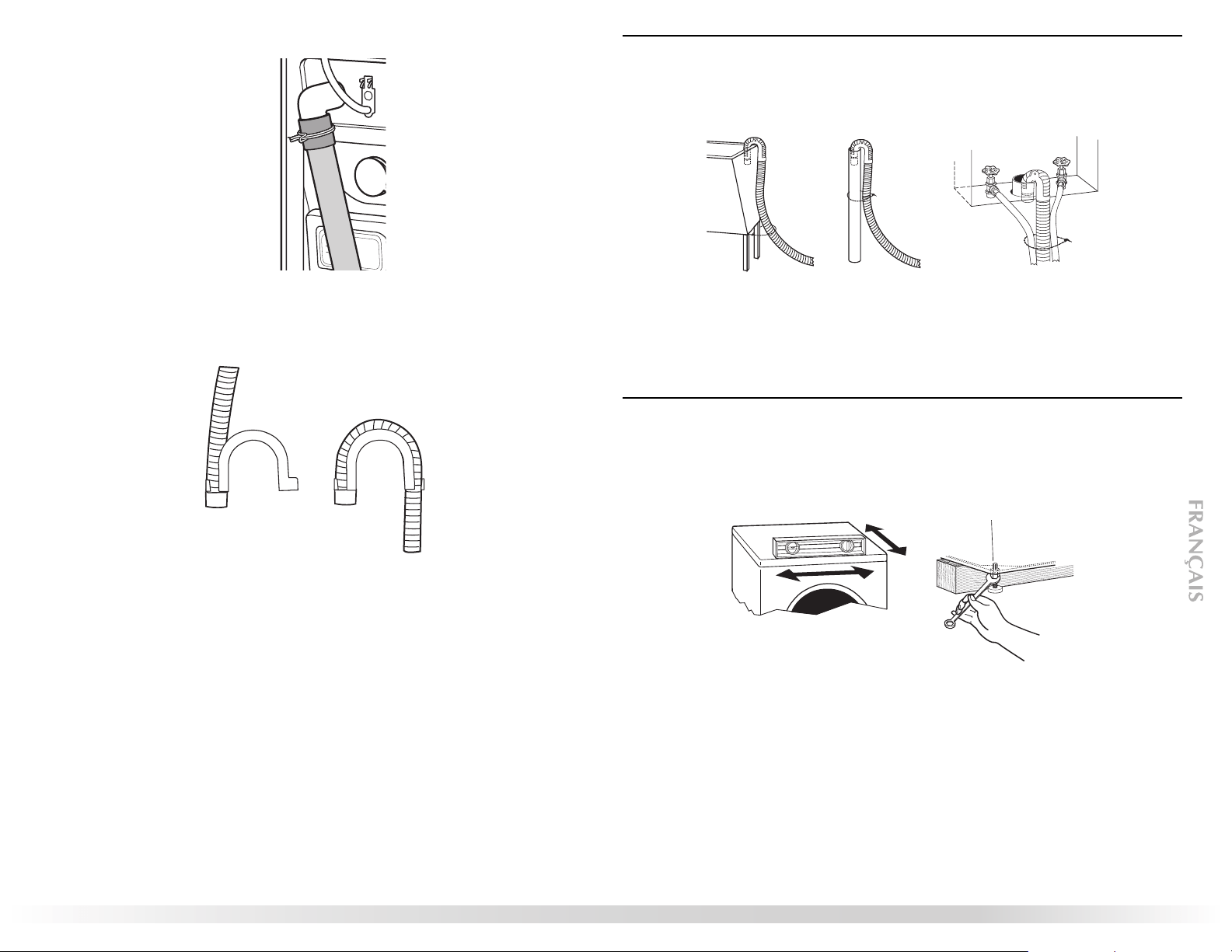

Connect the Drain Hose..................................................................................................... 10
Secure the Drain Hose .......................................................................................................11
Level the Washer................................................................................................................11
Complete Installation ......................................................................................................... 11

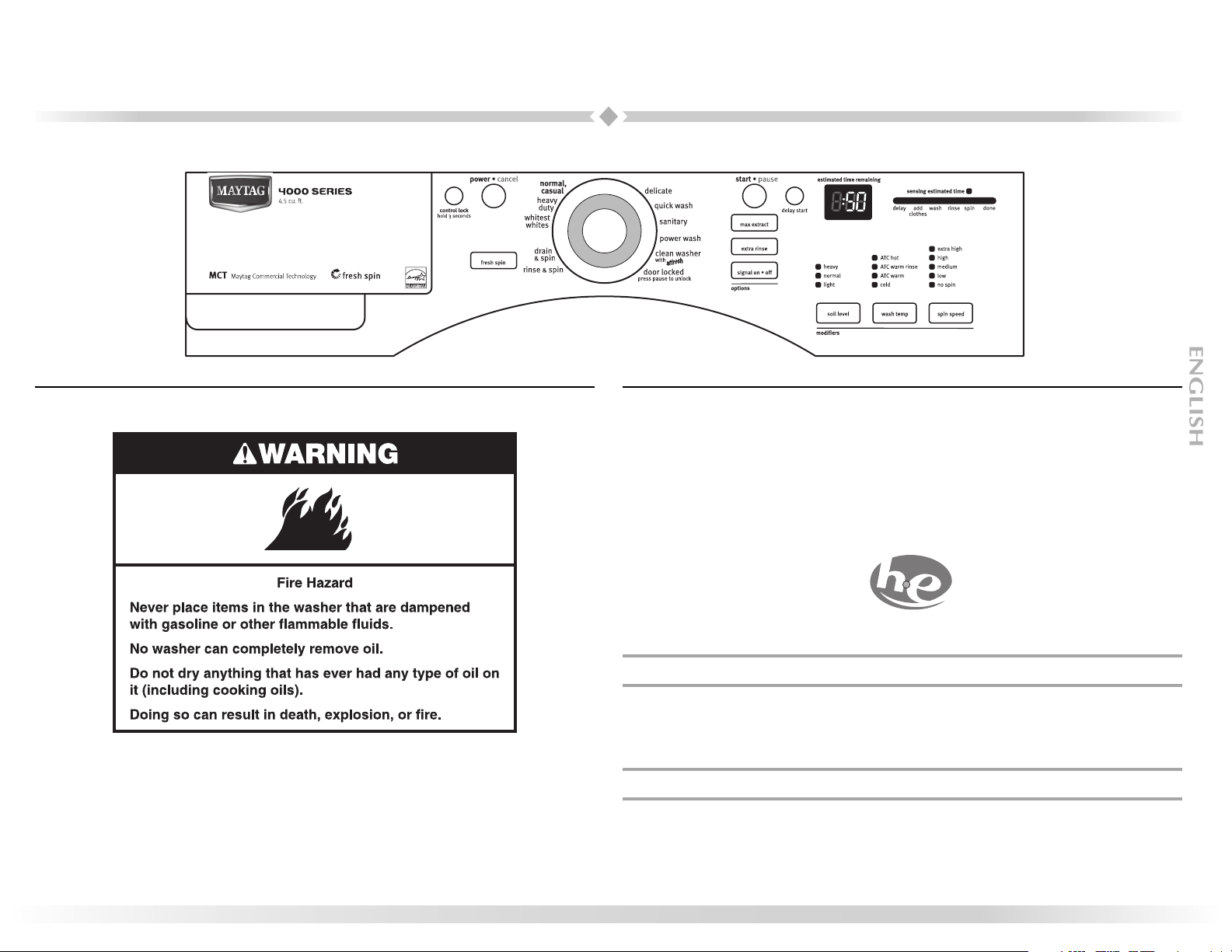

FEATURES AND BENEFITS......................................................................................................12
WASHER USE..........................................................................................................................13
Starting Your Washer.......................................................................................................... 13
Using the Proper Detergent ................................................................................................ 13

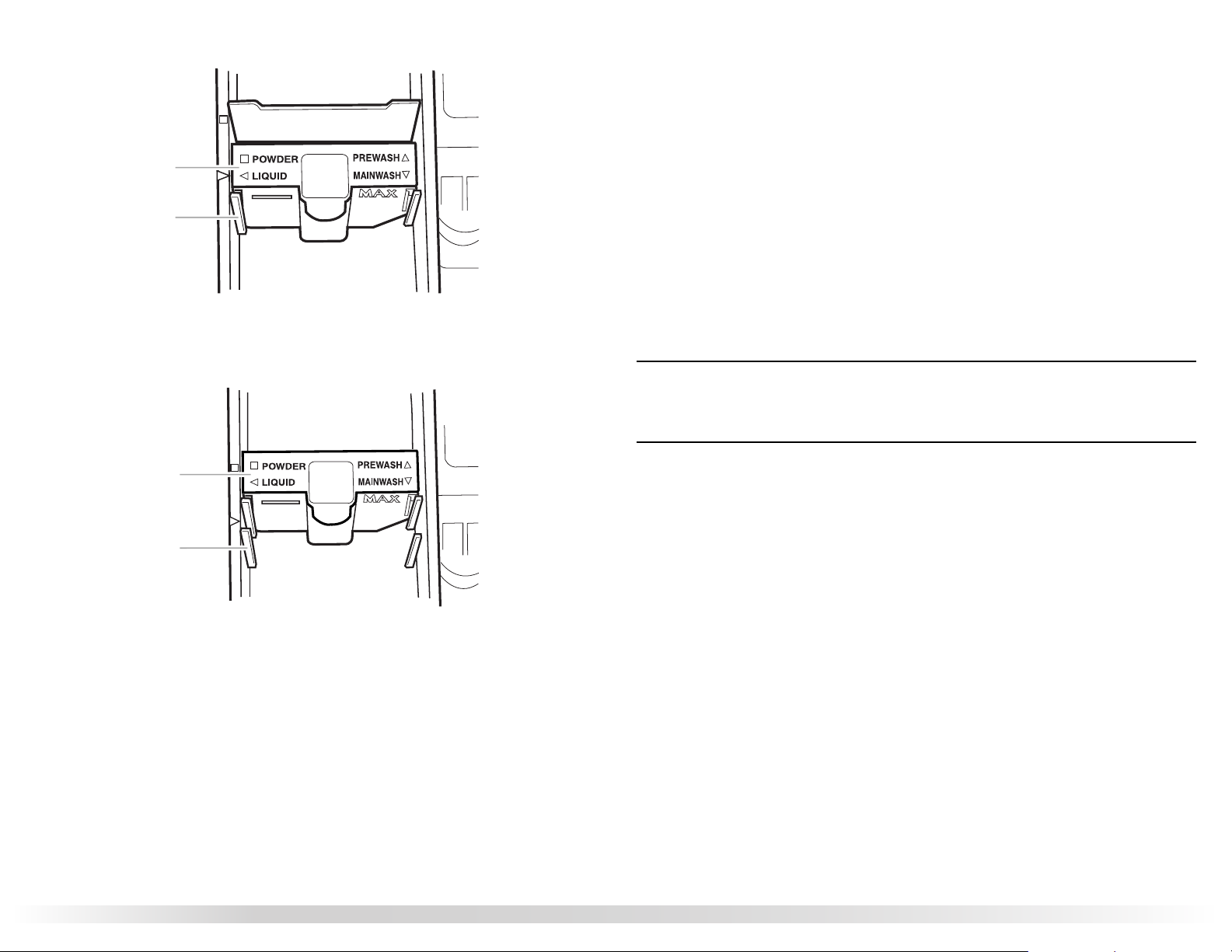

Using the Dispenser ...........................................................................................................14
Pausing or Restarting ..........................................................................................................15

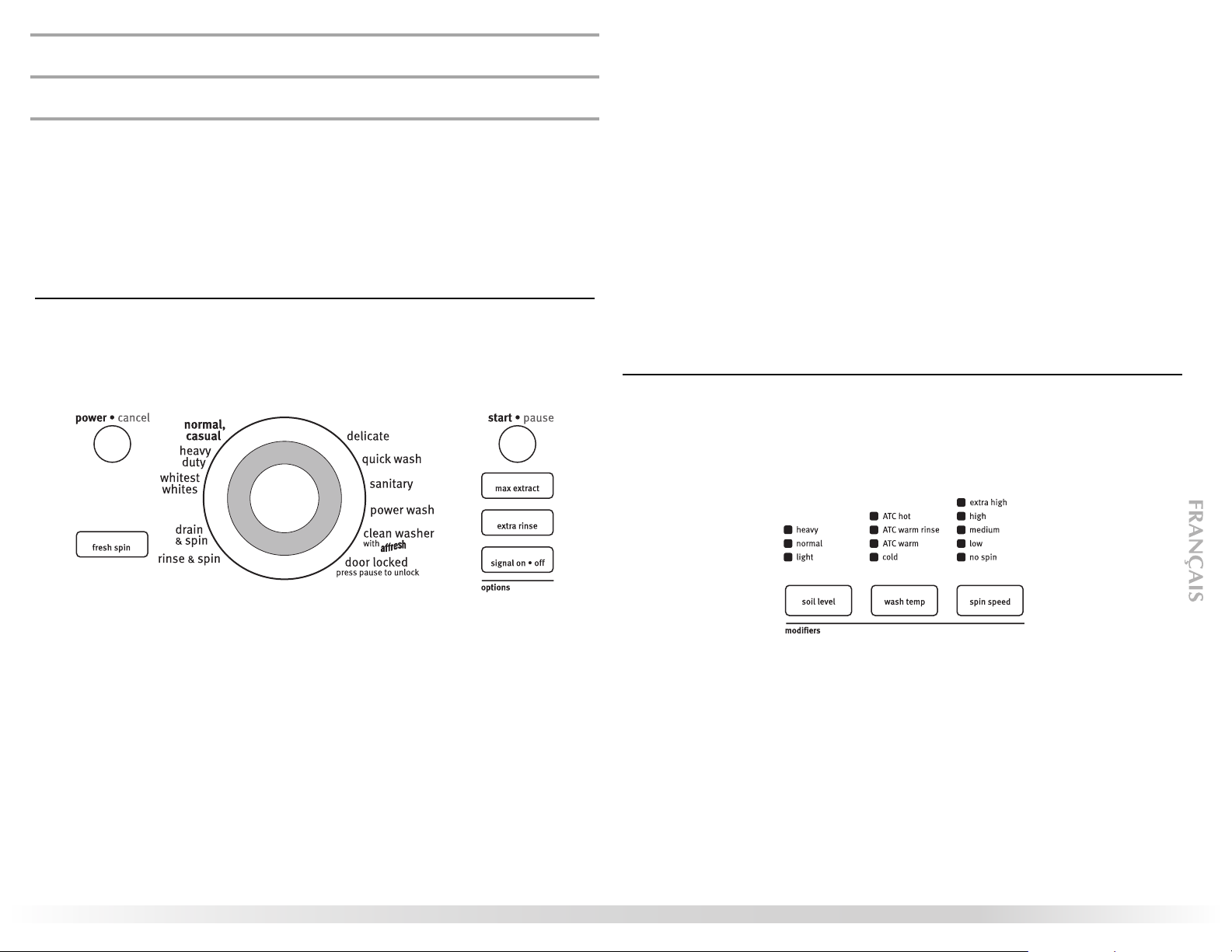

Changing Cycles, Options, and Modifiers ..........................................................................15
Status Indicator...................................................................................................................16
Cycles................................................................................................................................. 16
Options ..............................................................................................................................18
Modifiers ............................................................................................................................18
LAUNDRY GUIDE .................................................................................................................. 19
LAUNDRY TIPS.......................................................................................................................19
Loading ..............................................................................................................................20
WASHER CARE........................................................................................................................20

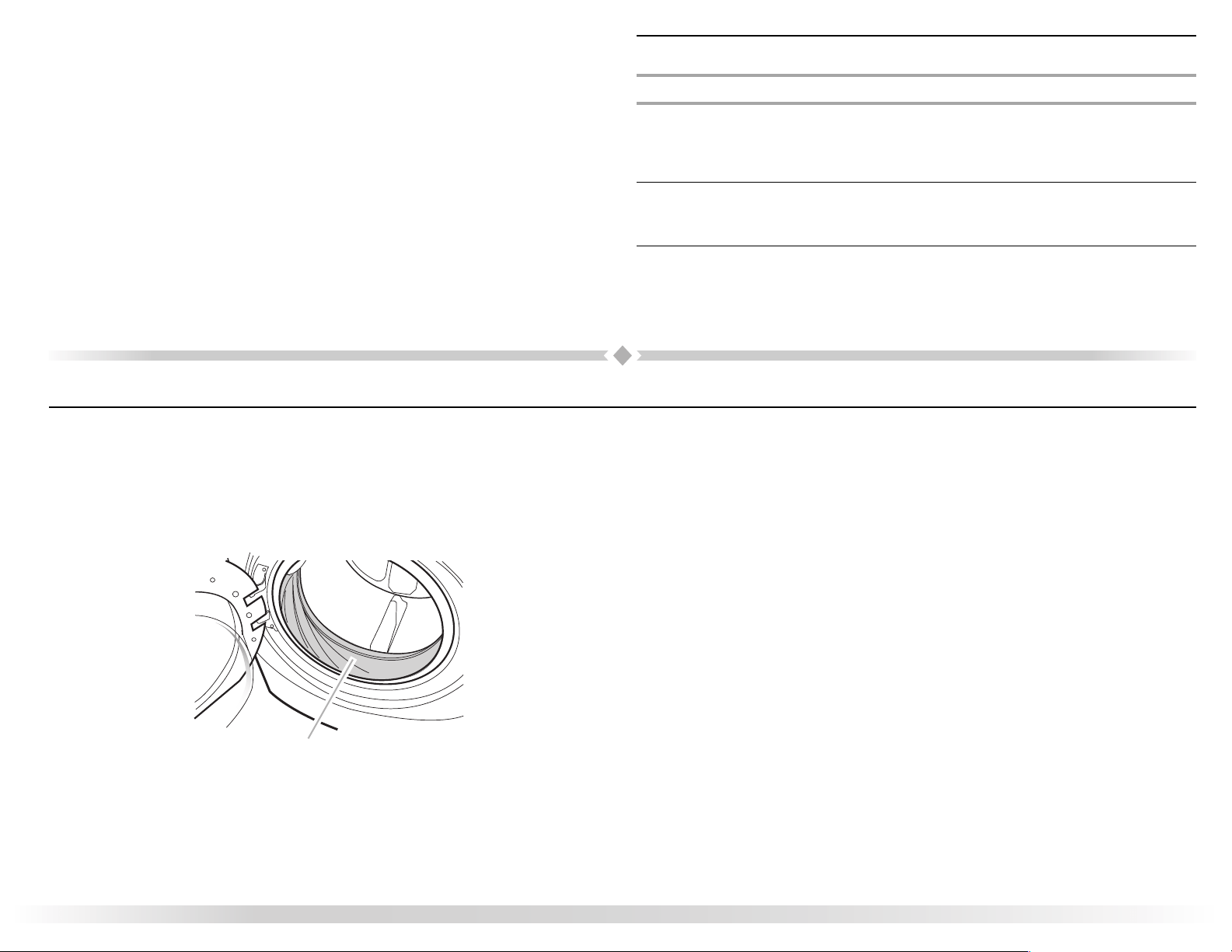

Cleaning Your Washer ....................................................................................................... 20
Water Inlet Hoses...............................................................................................................21
Vacation, Storage, and Moving Care ..................................................................................21
TROUBLESHOOTING.............................................................................................................22
ASSISTANCE OR SERVICE.......................................................................................................25
In the U.S.A........................................................................................................................25
In Canada...........................................................................................................................25
WARRANTY ............................................................................................................................ 26
TABLE DES MATIÈRES
SÉCURITÉ DE LA LAVEUSE .....................................................................................................27
EXIGENCES D'INSTALLATION...............................................................................................29
Outillage et pièces..............................................................................................................29
Options ..............................................................................................................................29
Exigences d’emplacement ..................................................................................................30
Système de vidange............................................................................................................32
Spécifications électriques ...................................................................................................32
INSTRUCTIONS D'INSTALLATION .......................................................................................33
Élimination des accessoires de transport ............................................................................33
Raccordement des tuyaux d’alimentation...........................................................................34
Raccordement du tuyau de vidange...................................................................................34
Immobilisation du tuyau de vidange ..................................................................................35
Réglage de l'aplomb de la laveuse .....................................................................................35
Achever l’installation..........................................................................................................36
CARACTÉRISTIQUES ET AVANTAGES ...................................................................................36
UTILISATION DE LA LAVEUSE...............................................................................................37
Mise en marche de la laveuse ............................................................................................38
Utilisation du détergent approprié......................................................................................38
Utilisation du distributeur...................................................................................................39
Pause ou remise en marche...............................................................................................40
Changement des programmes, options et modificateurs ....................................................40
Témoins lumineux..............................................................................................................41
Programmes .......................................................................................................................41
Options ..............................................................................................................................43
Modificateurs .....................................................................................................................43
GUIDE DE LESSIVAGE ............................................................................................................44
CONSEILS DE LESSIVAGE.......................................................................................................45
Chargement........................................................................................................................45
ENTRETIEN DE LA LAVEUSE...................................................................................................46
Nettoyage de la laveuse .....................................................................................................46
Tuyaux d'arrivée d'eau.......................................................................................................47
Précautions à prendre avant les vacances,
un entreposage ou un déménagement................................................................................47
DÉPANNAGE ..........................................................................................................................48
ASSISTANCE OU SERVICE......................................................................................................52
Aux États-Unis....................................................................................................................52
Au Canada .........................................................................................................................52
GARANTIE...............................................................................................................................53
3

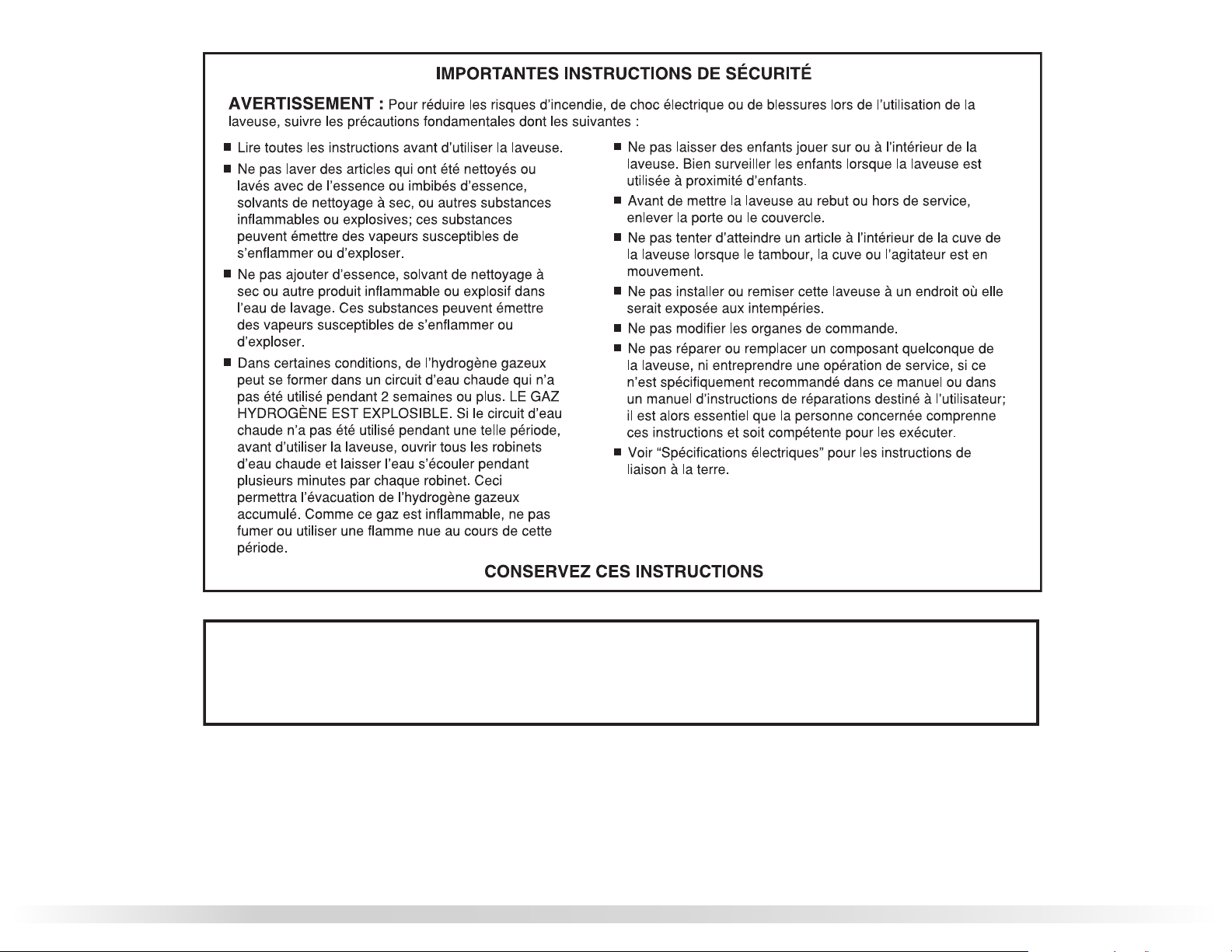

WASHER SAFETY
You
You can be killed or seriously injured if you don't immediately
can be killed or seriously injured if you don't
follow
All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can
happen if the instructions are not followed.
Your safety and the safety of others are very important.
We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety
messages.
This is the safety alert symbol.
This symbol alerts you to potential hazards that can kill or hurt you and others.
All safety messages will follow the safety alert symbol and either the word “DANGER” or “WARNING.”
These words mean:
follow instructions.
instructions.
DANGER
WARNING
4
INSTALLATION REQUIREMENTS
Tools and Parts
Gather the required tools and parts before starting installation. The parts supplied are in the
washer drum.
Tools needed for connecting the water inlet hoses
Pliers (that open to 1
9
/16" [39.5 mm])
Flashlight (optional)
Tools needed for connecting the drain hose
Locking pliers (that open to 1
9
/16" [39.5 mm])
5
Tools needed for installation
Open end wrenches 17 mm and 13 mm
Level
Wood block
Ruler or measuring tape

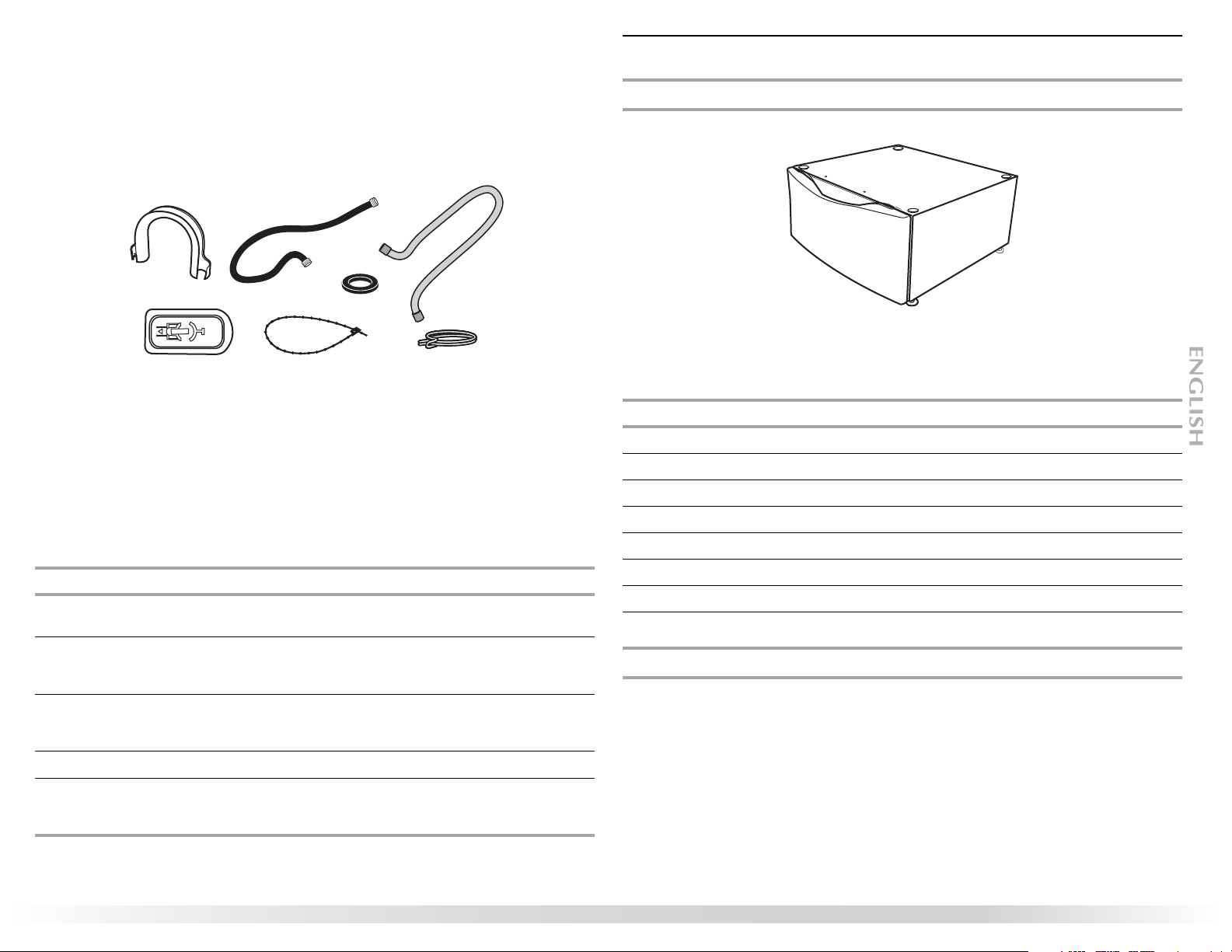

Parts supplied:
AB
F
G
C
DE
A. Drain hose form
B. Inlet hose (2)
C. Inlet hose washers (4)
D. Transport bolt hole plug (4)
E. Beaded strap
F. Drain hose
G. Hose clamp
Alternate Parts
Your installation may require additional parts. If you are interested in purchasing one of the
items listed here, call the toll-free number on the cover or in the “Assistance or Service”
section.
If You Have You Will Need to Buy
Laundry tub or standpipe
t
aller than 96" (2.4 m)
Sump pump system (if not already available)
Overhead sewer Standard 20 gal. (76 L), 30" (762 mm) tall drain tub or
utility sink and sump pump (available from local plumbing
suppliers)
Floor drain Siphon break, Part Number 285834; additional drain hose
Pa
rt Number 8318155; and connector kit, Part
Nu
mber
285835
Drain hose too short 4 ft (1.2 m) drain hose extension kit, Part Number 285863
Water faucets beyond reach
of fil
l hoses
2 longer water fill hoses:
6 ft (1.8 m) Part Number 76314,
10 ft (3.0 m) Part Number 350008
Options
Pedestal
A pedestal will add to the total height of the washer for a total height of 53.5" (1359 mm).
Optional pedestal
This pedestal is available in several colors.
To order, call the dealer from whom you purchased your washer or refer to the “Assistance
or Service” section.
Pedestal Height Color Part Number
10" (254 mm) White MHP1000SQ
10" (254 mm) Black
MHP1000SB
15.5" (394 mm) White XHP1550VW
15.5" (394 mm) Black
XHP1550VB
15.5" (394 mm) Slate XHP1550VE
15.5" (394 mm) Crimson Red
XHP1550WR
15.5" (394 mm) Oxide XHP1550VJ
15.5" (394 mm) Evergreen XHP1550VP
Stack Kit
Are you planning to stack your Maytag washer and dryer? To do so you will need to purchase
a Stack Kit.
To order, call the dealer from whom you purchased your dryer or refer to the “Assistance or
Service” section. Ask for Part Number 8212640.
6
Location Requirements
Selecting the proper location for your washer improves performance and minimizes noise and
possible washer “walk.”
Your washer can be installed under a custom coun
ter, or in a basement, laundry room, closet,
or recessed area. See “Drain System.”
Companion appliance location requirements should als
o be considered. Proper installation is
your responsibility.
You will need
A water heater set to deliver 120°F (49°C) water to the washer.
A grounded electrical outlet located within 6 ft (1.8 m) of where the power cord is
attached to the back of the washer. See “Electrical Requirements.”
Hot and cold water faucets located within 4 ft (1.2 m) of the hot and cold water fill valves,
and water pressure of 20-100 psi (137.9-689.6 kPa).
A level floor with a maximum slope of 1" (25 mm) under entire washer. Installing the
washer on soft floor surfaces, such as carpets or surfaces with foam backing, is not
recommended.
A sturdy and solid floor to support the washer with a total weight (water and load) of
400 lbs (180 kg).
Do not operate your washer in temperatures below 3
2°F (0°C). Some water can remain in the
washer and can cause damage in low temperatures.
Installation clearances
The location must be large enough to allow the washer door to be fully opened.
Additional spacing should be considered for ease of installation and servicing.
Additional clearances might be required for wall, door, and floor moldings.
Additional spacing of 1" (25 mm) on all sides of the washer is recommended to reduce
noise transfer.
Companion appliance spacing should also be considered.

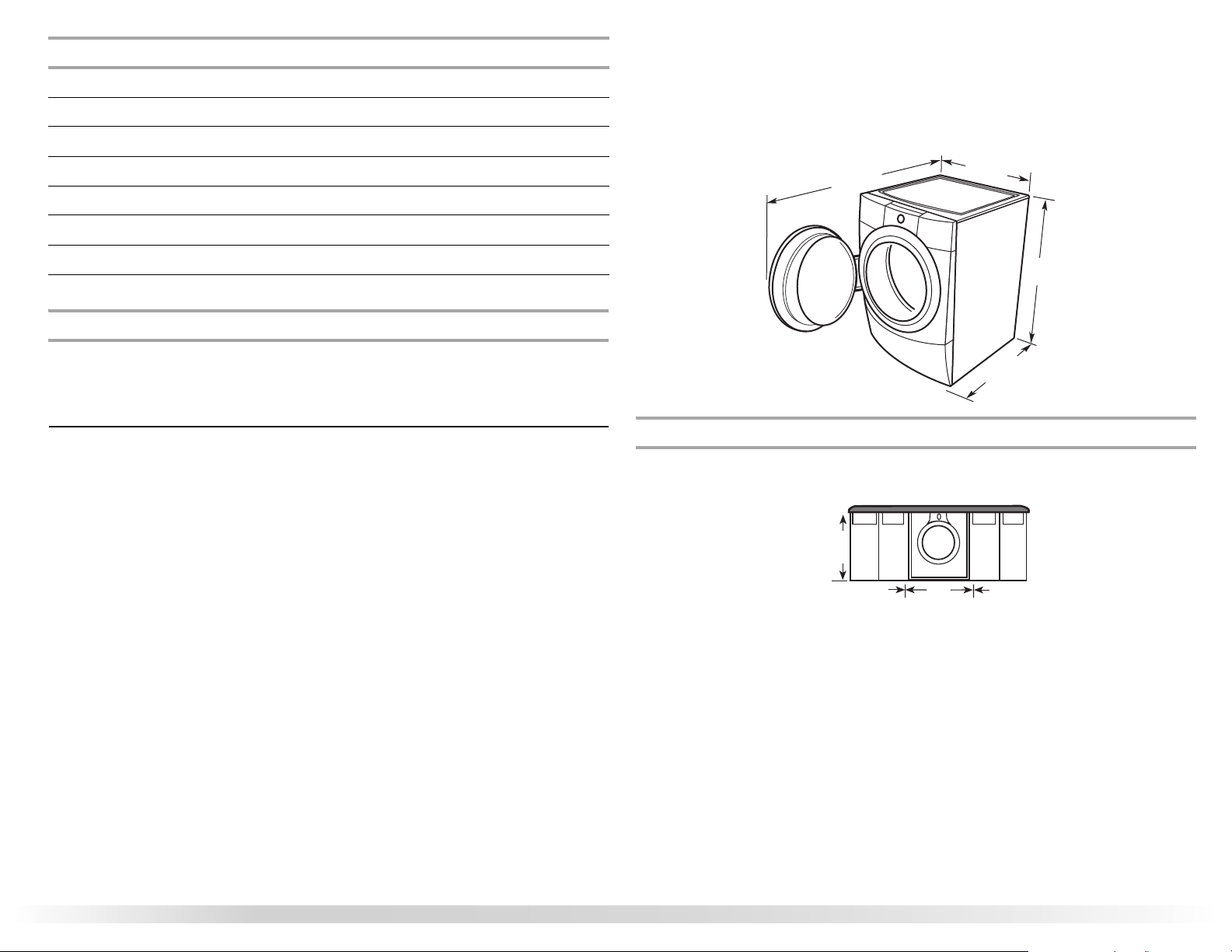

Washer Dimensions
27
"
(686 mm)
52
1
/
2
"
(1335 mm)
32
1
/
2
"
(820 mm)
38
1
/
4
"
(970 mm)
Recommended installation spacing for custom undercounter installation
The dimensions shown are for the recommended spacing.
Custom undercounter installation - Washer only
1"
(25 mm)
1"
(25 mm)
39" min.
(990 mm)
27"
(686 mm)
7
Recommended installation spacing for recessed or closet installation,
with or without a pedestal
The dimensions shown are for the recommended spacing.
Recessed area or closet installation
34"
(864 mm)
A
B
3"
(76 mm)
3"
(76 mm)
48 in.
2
*
(310 cm
2
)
24 in.
2
*
(155 cm
2
)
1"
(25 mm)
4"
(102 mm)
31½"
(800 mm)
A. Side view - closet or confined area
B. Closet door with vents
*Required spacing
Recessed or closet installation - Washer on pedestal
1"
(25 mm)
31½"
(800 mm)
1"
(25 mm)
1"
(25 mm)
27"
(686 mm)
4"
(102 mm)
18" min.
(457 mm)
AB
A. Recessed area
B. Side view - closet or confined area
Recommended installation spacing for recessed or closet installation,
with stacked washer and dryer
The dimensions shown are for the recommended spacing.
48 in.
2
*
(310 cm
2
)
3"* (76 mm)
3"* (76 mm)
1"* (25 mm)
24 in.
2
*
(155 cm
2
)
*Required spacing
6"* (152 mm)
76"
(1930 mm)
27"
(686 mm)
1"
(25 mm)
1"
(25 mm)
5½"**
(140 mm)
*Required spacing
**For venting out the side, 1" (25 mm) spacing is allowed.
8
Recommended installation spacing for cabinet installation
The dimensions shown are for the recommended spacing.
For cabinet installation, with a door, the minimum ventilation openings in the top are
required.
7" (178 mm)
9"
(229 mm)
7" (178 mm)
4"
(102 mm)
31½"
(800 mm)
27"
(686 mm)
1"
(25 mm)
1"
(25 mm)
1"
(25 mm)
Drain System
The washer can be installed using the standpipe drain system (floor or wall), the laundry tub
drain system, or the floor drain system. Select the drain hose installation method you need.
See “Tools and Parts.”
Standpipe drain system - wall or floor (views A & B)
The standpipe drain requires a minimum diameter standpipe of 2" (50 m). The minimum
carry-away capacity can be no less than 17 gal. (64 L) per minute.
The top of the standpipe must be at least 30" (762 m) high and no higher than 96" (2.4 m)
from the bottom of the washer.
30" min.
(762 mm)
A
B
Laundry tub drain system (view C)
The laundry tub needs a minimum 20 gal. (76 L) capacity. The top of the laundry tub must be
at least 30" (762 mm) above the floor.
Floor drain system (view D)
The floor drain system requires a siphon break that may be purchased separately. See “Tools
and Parts.”
The siphon break must be a minimum of 28" (710 mm) from the bottom of the washer.
Ad
ditional hoses might be needed.
CD
30" min.
(762 mm)
28" min.
(710 mm)
Electrical Requirements
Electrical Shock Hazard
Plug into a grounded 3 prong outlet.
Do not remove ground prong.
Do not use an adapter.
Do not use an extension cord.
Failure to follow these instructions can result in death,
re, or electrical shock.
WARNING
A 120 volt, 60 Hz., AC only, 15- or 20-amp, fused electrical supply is required. Time-
delay fuse or circuit breaker is recommended. It is recommended that a separate circuit
serving only this washer be provided.
9
This washer is equipped with a power supply cord having a 3 prong grounding plug.
To minimize possible shock hazard, the cord must be plugged into a mating, 3 prong,
grounding-type outlet, grounded in accordance with local codes and ordinances. If a
mating outlet is not available, it is the personal responsibility and obligation of the
customer to have the properly grounded outlet installed by a qualified electrician.
If codes permit and a separate ground wire is used, it is recommended that a qualified
electrician determine that the ground path is adequate.
Check with a qualified electrician if you are not sure the washer is properly grounded. .
INSTALLATION INSTRUCTIONS
Remove Transport System
WARNING
Excessive Weight Hazard
Use two or more people to move and install washer.
Failure to do so can result in back or other injury.
IMPORTANT: Position the washer so that the rear of the washer is within approximately
3 ft (900 mm) of its final location.
There are 4 bolts in the rear panel of the washer that support the suspension system during
tr
ansportation. These bolts also retain the power cord inside the washer until the bolts are
removed.
1. Using a 13 mm wrench, loosen each of the bolts.
2. Once t
he bolt is loose, move it to the center of the hole and completely pull out the bolt,
including the plastic spacer covering the bolt.
3. Once all 4 bolts are removed, discard bolt and spacers. Then pull the power cord through
the opening of the rear panel and close the hole with the attached cap.
4. Close the bolt holes with the 4 transport bolt hole plugs.
NOTE: If the washer is to be transported at a later date, call your local service center. To avoid
suspension and structural damage to your washer, it must be properly set up for relocation by
a certified technician.
10
Connect the Inlet Hoses
1. Insert new flat washers (supplied) into each end of the inlet hoses. Firmly seat the washers
in the couplings.
AB
A. Coupling
B. Washer
2. Make sure the washer drum is empty.
3. Att
ach the hose with the red color indicator to the Hot (left) inlet valve. Attaching the red
coupling first makes it easier to tighten connection with pliers. Screw on coupling by
hand until it is seated on the washer.
4. Att
ach the hose with the blue color indicator to the Cold (right) water inlet valve. Screw
on coupling by hand until it is seated on the washer.
H
C
H. Hot water inlet
C. Cold water inlet
5. Using pliers, check the tightness of the hose couplings already attached to the washer.
NOTE:
Do not overtighten. Damage to the coupling can result.
6. Attac
h hot water hose to the hot water faucet. Screw on coupling by hand until it is seated
on the washer.
7. Att
ach cold water hose to the cold water faucet. Screw on coupling by hand until it is
seated on the washer.
8. Using pliers, tighten the couplings with an additional two-thirds turn.
NOTE: Do not overtighten. Damage to the coupling can result.
9. T
urn on the water faucets and check for leaks.
NOTE: Replace inlet hoses after 5 years of use to reduce the risk of hose failure.
Record hose installation or
replacement dates on the hoses for future reference.
10. Periodically inspect and replace hoses if bulges, kinks, cuts, wear, or leaks are found.
Connect the Drain Hose
Remove drain hose from washer drum
1. Use
locking pliers, squeeze hose clamp tabs together and insert over the end of drain
hose.
2. Slide drain hose onto washer connection.
3. Once drain hose is in place, release pliers.
4. W
asher drain system can be installed using a floor drain, wall standpipe, floor standpipe,
or laundry tub.
11
Laundry tub drain or standpipe drain
Connect the drain hose form to the corrugated drain hose.
AB
A. Snap either end of the drain hose form to the drain hose at the
point where the corrugation begins.
B. Bend drain hose over drain hose for
m and snap into place.
To keep drain water from going back into the washer:
Do not straighten the drain hose, and do not force excess drain hose into standpipe.
Hose should be secure, but loose enough to
provide a gap for air.
Do not lay excess hose on the bottom of the laundry tub.
Floor drain
You may need additional parts. See Floor drain under “Tools and Parts.”
Secure the Drain Hose
1. Drape the power cord over the washer top.
2. Sec
ure the drain hose to the laundry tub leg or standpipe with the beaded strap provided.
(See illustrations A and B).
AB C
If the washer faucets and the drain standpipe are recessed (see illustration C), put the
hooked end of the drain hose in the standpipe. Tightly wrap the beaded strap around the
water inlet hoses and the drain hose.
Do not force excess drain hose into the standpipe.
Level the Washer
Properly leveling your washer avoids excessive noise and vibration.
1. Check the levelness of the washer by placing a level on the top edge of the washer, first
side to side, then front to back.
If the washer is against a wall, move the washer out slightly before tipping back. If the
washer is not level, first prop the front with a wood block and adjust the feet as necessary;
then prop the back and adjust feet as necessary. Repeat this step until washer is level.
2. Make sure a
ll four feet are stable and resting on the floor. Then check that the washer is
perfectly level (use a level).
3. After the
washer is level, use a 17 mm open-end wrench to turn the nuts on the feet tightly
against the washer cabinet.
IMPORTANT: All four feet must be tightened. If the nuts are not tight against the washer
cabinet, the washer may vibrate.
4. T
he washer should not move front to back, side to side, or diagonally when pushed on its
top edges.
5. Sli
de the washer to its final location.
6. Confirm
the levelness of the washer.
Complete Installation
1. Check the electrical requirements. Be sure that you have the correct electrical supply and
the recommended grounding method. See “Electrical Requirements.”
2. Check that all parts are now installed. If there is an extra part, go back through the steps to
see which step was skipped.
3. Chec
k that you have all of your tools.
4. Dispose of/rec
ycle all packaging materials.
5. Check that the water faucets are on.
12
6. Check for leaks around faucets and inlet hoses.
Electrical Shock Hazard
Plug into a grounded 3 prong outlet.
Do not remove ground prong.
Do not use an adapter.
Do not use an extension cord.
Failure to follow these instructions can result in death,
re, or electrical shock.
WARNING
7. Plug into a grounded 3 prong outlet.
8. Read “W
asher Use.”
9. T
o test and clean your washer, make sure there are no clothes in the washer and add one
AFFRESH™ tablet to the washer drum. Select POWER/CANCEL, the Clean Washer cycle,
and then select START/PAUSE. This cycle will take approximately 50 minutes to
complete. Allow the washer to complete the entire Clean Washer Cycle without
interruption.
FEATURES AND BENEFITS
Electronic Controls
Flexible electronic controls are easy to use whether, you are a beginner or an expert.
Smart Dispensers
The Smart Dispensers make your washer truly automatic. This washer provides a three-
compartment dispenser which includes separate compartments for main wash detergent,
fabric softener, and chlorine bleach. The dispenser has large pour zones. The dispenser is
self-cleaning, and can be easily removed. Laundry produ
cts are diluted with fresh water and
added to the load at the proper time in the wash cycle.
Clean Washer with AFFRESH™ Cycle
This cycle uses steam to raise the temperature of the unit and makes the washer self-cleaning,
flushing the machine’s interior free of dirt and other residue. The use of AFFRESH™ washer
cleaner or liquid chlorine bleach with this cycle will remove and help avoid odor-causing
residue.
Auto Water Level
This washer automatically adjusts water level for optimal cleaning and rinsing performance.
Two sensors determine load size, load composition, and suds level, then the sensors adjust
the water level to the proper setting. This eliminates guesswork. The water level is just right
for every wash load size.
Super Size Capacity
Since there is no agitator, you can wash larger, bulkier items such as a king-sized bedspread.
You are also able to wash more clothes at one time, which means fewer loads.
Smooth Balance™ Balance System
To reduce washer “walk” and “off-balance” conditions, your new washer combines:
2 Springs to isolate vibration
4 Shock absorbers at the washer base to minimize movement
Commercial Quality Stainless Steel Drum
The commercial quality stainless steel drum eliminates corrosion and enables higher spin
speeds for more water extraction, reducing drying time compared to traditional front-load
washers.
High-Efficiency Wash System
Your new front-loading, high-efficiency washer saves time with fewer, larger loads, and lowers
your water and energy bills by helping conserve resources.
Spin Speeds
This washer automatically selects the spin speed based on the cycle selected. This factory
setting can be changed, however. This washer offers up to five different spin speed choices.
Heating Element
This washer has a heating element that automatically heats the water to the optimal
temperature on select cycles. This enables stepped cleaning, a process in which warm water
is brought in and mixed with detergent first, then the water is heated. Stepped cleaning starts
the wash cycle with warm water to help remove stains (such as blood and grass). This heater is
active in the Whitest Whites, Heavy Duty, Normal/Casual, and Power Wash cycles.
Automatic Temperature Control
The automatic temperature control electronically senses and maintains a uniform water
temperature. Automatic temperature control regulates incoming hot and cold water.
Automatic temperature control is automatically turned on when a cycle is selected.
Add Clothes
Clothes can be added to the load during the first 8 minutes of the cycle. During this time,
the Status Indicator will indicate it is okay to add clothes.
Special Cleaning Action with Sensi-Care™ Wash System
This washer channels 100% of the water through the dispensers to assure thorough rinse-out
and mixture of all the laundry products before they touch any garments. The water is then
sprayed from the top front onto the center of the load, providing even distribution, and
optimum cleaning performance. It is normal for small amounts of water to remain in the
dispensers when the wash cycle is complete.
13
Efficient Detergent System
This washer has a specially designed valve that closes during the wash portion of the cycle
so that 100% of the water and detergent mixture
is used on the load. The Efficient Detergent
System ensures that no water or detergent is wasted.
Dynamic Off-Balance Detection
This washer uses two sensors to detect load size and the amount of off-balance within the
load. The suspension system and controls are specially designed to redistribute the load
automatically.
WASHER USE
NOTE: The panel shown above may be different from that of your model.
Starting Your Washer
WARNING: To reduce the risk of fire, electric shock, or injury to persons, read the
IMPORTANT SAFETY INSTRUCTIONS before operating this appliance.
The following is a guide to using your washer. Please refer to specific sections of this manual
for more detailed information.
Do not store laundry products on
the top surface of this washer. Vibration is normal during
operation.
Using the Proper Detergent
Use only High Efficiency detergents. The package for this type of detergent will be marked
“HE” or “High Efficiency.” This wash system, along with less water, will create too much
sudsing with a regular non-HE detergent. Using regular detergent will likely result in washer
errors, longer cycle times, and reduced rinsing performance. It may also result in component
failures and noticeable mold or mildew. HE detergents are made to produce the right amount
of suds for the best performance. Follow the manufacturer’s instructions to determine the
amount of detergent to use. Remember, concentrated detergents such as 2x or higher will use
less detergent based on load size.
Use only HE High Efficiency detergent.
First Wash Cycle Without Laundry
Before washing clothes for the first time, if not completed during the final installation step,
choose the Normal/Casual cycle and run it without clothes. Use only HE High Efficiency
detergent. Use
1
/2 the manufacturer’s recommended amount for a medium-size load. This
initial cycle serves to ensure the interior is clean before washing clothes.
For All Wash Cycles
1. Open the washer door by pulling on the handle. Sort laundry according to color and type
of fabric. Place a load of sorted clothes in the washer. Do not overload washer.
Overloading can cause poor cleaning.
The washer can be fully loaded, but not tightly packed. Washer door should close easily.
14
Mix large and small items and avoid washing single items. Load evenly.
It is recommended that you wash small items such as infant socks in a mesh garment bag.
When unloading garments, occasionally check under the gray colored seal at the
front of the tub for small items.
2. Close the washer door by pushing it firmly until the lock clicks. The washer door will
remain locked during the wash cycle.
NOTE: After any wash cycle is completed, the door must be opened and then closed
before a new cycle can begin. The door can be opened only if START/PAUSE or POWER/
CANCEL is selected while the status indicator is in the Add Clothes area or if the cycle has
been canceled. See “To cancel a cycle” in Changing Cycles, Options, and Modifiers
section.
3. Open the dispenser drawer and add laundry products to the main wash detergent,
chlorine bleach, or fabric softener compartments. Close drawer slowly to avoid spills. See
“Using the Dispenser.”
4. T
urn on the washer by selecting POWER/CANCEL. Select one of the cycles by turning the
cycle selector. The indicator light for the selected cycle will illuminate. When selecting a
wash cycle, the preset Options, Wash Temp, Spin Speed, and Soil Level for the selected
cycle will illuminate. The display shows the estimated time remaining. The preset settings
provide the recommended fabric care for the selected cycle. See “Cycles.”
5. Selec
t the desired Options, such as Max Extract
TM
, Extra Rinse, and Soak Time. Not all
options are available with all cycles. See “Options.”
6. Selec
t the desired Modifiers, such as Soil Level, Wash Temp, and Spin Speed. Not all
modifiers are available with all cycles and options. See “Modifiers.”
7. If desired, select SIGNAL ON/OFF. The signal is helpful when you are washing items that
should be removed from the washer as soon as it stops.
8. To begin the wash cycle immediately
Select START/PAUSE.
If you do not select START/PAUSE within 60 minutes of choosing a cycle, the washer
automatically shuts off.
When the wash cycle is complete, the status indicator shows Done, the door unlocks,
and the wash load can be removed from the washer. The washer powers down
automatically 5 minutes after the cycle is complete. To power down the washer
manually after the wash cycle is complete, select POWER/CANCEL once.
Using the Dispenser
Your new washer has a dispenser drawer with three separate compartments for your laundry
products—one is for detergent, one is for liquid chlorine bleach, and one is for liquid fabric
softener. Laundry products are diluted and dispensed automatically at the proper time during
the wash cycle, making it unnecessary for you to return to the washer during the cycle to add
them.
It is normal for small amounts of water to remain i
n the dispensers when the wash cycle
is complete.
Do not put laundry products directly into the wash tub. Always use the proper dispensers
when adding laundry products.
Choosing the Right Detergent
Use only High Efficiency detergents. The package for this type of detergent will be marked
“HE” or “High Efficiency.” This wash system, along with less water, will create too much
sudsing with a regular non-HE detergent. Using regular detergent will likely result in washer
errors, longer cycle times, and reduced rinsing performance. It may also result in component
failures and noticeable mold or mildew. HE detergents are made to produce the right amount
of suds for the best performance. Follow the manufacturer’s instructions to determine the
amount of detergent to use. Remember, concentrated detergents such as 2x or higher will use
less detergent based on load size.
Use only HE High Efficiency detergent.
To fill dispenser compartments
1. Pull out the dispenser drawer.
2. Add the desired laundry product to the proper compartment.
3. Push in
the dispenser drawer slowly and completely (to avoid a spill).
A
C
D
E
B
Dispenser
A. Detergent type selector
B. Main wash compartment
C. Dispenser release lever
D.
Chlorine bleach compartment
E. Fabric softener compartment
15
Main wash compartment
(Letter B in Dispenser Illustration)
Add liquid or powdered HE detergent to this compartme
nt for your wash cycle. The detergent
type selector (A) must always be in the correct position for the detergent type used. Slide the
detergent type selector to the correct position.
IMPORTANT:
Liquid or powdered color-safe bleach may be added to the Main Wash compartment
along with the same type of liquid or powdered detergent.
Use the detergent and color-safe bleach manufacturer’s recommended amount for
load size.
If you are using the Delay Wash option, powdered laundry products should be used
in the main wash compartment because liquid products may seep out of the
compartment before the main wash begins.
Liquid detergent:
LIQUI
SO
A
B
Selector in position for liquid detergent
A. Detergent type selector
Powdered detergent:
LIQUI
SO
A
B
Selector in position for powdered detergent
A. Detergent type selector
Chlorine bleach compartment
(Letter D in Dispenser Illustration)
Add no more than
2
/3 cup (160 mL) liquid chlorine bleach to this compartment. The bleach
will be automatically diluted and dispensed at the best time during the first rinse after the
wash cycle. This compartment cannot dilute powdered bleach.
Always measure liquid chlorine bleach. Use a measuring cup with a pour spout; do not
guess. Follow the manufacturer’s directions for proper use.
Do not fill beyond the “MAX” level. Overfilling could cause garment damage.
Fabric softener compartment
(Letter E in Dispenser Illustration)
Pour measured liquid fabric softener into the fabric softener dispenser, if desired.
NOTES:
Pour only liquid fabric softener into the dispenser.
Do not overfill. The dispenser holds
1
/4 cup (60 mL).
The fabric softener is dispensed in the rinse cycle. If Extra Rinse is selected,
the fabric softener will be dispensed during
the Extra Rinse.
Do not use fabric softener dispensing balls in this washer. Dispensing balls will not
operate correctly with this washer.
Do not spill or drip any fabric softener onto the clothes.
At the end of the cycle, a small amount of water may be left in the dispenser.
This is normal.
Pausing or Restarting
1. To pause the washer at any time, select START/PAUSE.
2. To continue the cycle, select START/PAUSE (for approximately 1 second).
Changing Cycles, Options, and Modifiers
Not all Options and Modifiers are available with all cycles. Cycles, Options, and Modifiers
can be changed anytime before START/PAUSE is selected.
Options and Modifiers can be c
hanged anytime after START/PAUSE is selected and before
the start of the selected Option or Modifier.
To cancel a cycle and begin a new cycle
1. Select PO
WER/CANCEL twice.
2. Select desired cycle.
3. Select the desired OPTIONS.
4. Select S
TART/PAUSE (for approximately 1 second) to restart the washer at the beginning
of the new cycle.
To cancel a cycle
1. Select PO
WER/CANCEL once.
2. T
he washer powers down, the door unlocks, and clothes can be removed.
NOTE: If the
water level or the temperature is too high, the washer will drain automatically
before the door unlocks.
16
To change Options or Modifiers after the cycle has started
1. Selec
t START/PAUSE once.
2. Selec
t the desired OPTIONS or MODIFIERS.
3. Selec
t START/PAUSE (for approximately 1 second) to continue the cycle.
To drain the washer manually
1. Select START/PAUSE once.
2. Select DRAIN/SPIN.
3. Selec
t START/PAUSE (for approximately 1 second) to begin the drain.
4. When the spin i
s complete, the door unlocks. Items can be removed from the washer.
Status Indicator
This indicator shows which portion of the cycle the washer is operating and the estimated
time remaining. It also indicates when you can add an additional item to the wash cycle
and when the controls are locked.
Adding items
This washer allows an 8-minute period in which other garments may be added to the load.
You can add items to the washer if the status indicator shows Add Clothes.
To add items
1. Selec
t START/PAUSE once. The washer door unlocks, and items can be added.
2. To continue the cycle, close the door and select START/PAUSE (for approximately
1 second).
3. To unlock the door after the Add Clothes period, press POWER/CANCEL twice.
This will cancel the Wash Cycle.
Cycle done
The cycle done indicator stays on for 60 minutes, until the door of the washer is opened,
or the Power/Cancel button is pressed.
Locking controls
The Control Lock avoids unintended use of the washer. You can also use the control lock
feature to avoid unintended cycle or option changes during a cycle. When Control Lock light
is lit during a cycle, all buttons are disabled except for the Control Lock, Power/Cancel, and
Start/Pause buttons.
To lock the controls
Select and hold CONTROL LOCK button for 3 seconds.
The CONTROL LOCK status light illuminates.
To unlock the controls
Select and hold CONTROL LOCK for 3 seconds until the Control Lock status light turns off.
Door Locked
When the status light illuminates, the door is locked.
Estimated time remaining
The cycle time varies automatically based on your water pressure, water temperature,
detergent, and clothes load. The cycle time will be extended if oversudsing occurs or the load
is unbalanced. The SUDs routine removes extra suds and assures proper rinsing of your
clothes. During the unbalance routine, the time displayed may pause until this activity is
complete, then resume with the cycle. These routines may add up to a half-hour to the default
cycle time.
Cycles
Cycles can be selected by turning the Cycle control knob to the desired cycle. Each cycle
is designed for different types of
fabric and soil levels.
Each cycle has a preset Soil Level (cycle time), Water Temperature, and Spin Speed, and
may have preset options. The preset settings provide the recommended fabric care for the
selected cycle.
The preset settings can be changed anytime before START is pressed. Not all options and
modifiers are available with all cycles. (To change settings after the cycle has started, press
PAUSE once, then select the desired settings. Press START again to continue the cycle.)
Whitest Whites
This cycle is especially designed for cleaning loads of soiled white fabrics with the addition of
bleach. Hot washing temperatures assure optimal bleach activity. An additional rinse provides
optimal rinse performance to avoid chlorine residues on your laundry. This cycle combines
high-speed tumbling, longer wash time, and fast-speed spin to shorten drying time.
Heavy Duty
Use this cycle to wash loads of sturdy, colorfast fabrics and heavily soiled garments. This cycle
combines fast-speed tumbling, optimal wash time, and extra high speed spin to shorten
drying times. If the water temperature is lower than needed for this cycle, the heater will
warm the water to the optimum temperature.
Normal/Casual
Use this cycle to wash normally soiled cottons and linens. This cycle combines medium-
speed tumbling and high-speed spin.
17
Delicate
Use this cycle to wash no-iron fabrics and garments labeled “Permanent Press” or “Wrinkle
Free” or that indicate using a “Gentle” cycle on the care label. This cycle combines low-speed
tumbling and low-speed spin to help reduce wrinkling.
Quick Wash
Use this cycle to wash small loads of lightly soiled garments that are needed in a hurry. This
cycle combines fast-speed tumbling, a shortened wash time, and extra high speed spin to
shorten drying time.
Sanitary
Cycles certified by NSF International, an independent, third party testing and certification
organization are those with the sanitize temperature selection available. The certification
verified that these cycles reduce 99.9% of bacteria typically found on clothing, bedding,
and towels. There is no carryover of bacteria between loads after
the cycle is complete.
Certified to Sanitize
Use this cycle to clean heavily soiled, colorfast fabrics. This cycle combines a super hot water
temperature and fast-speed tumbling to help ensure the removal of heavy soils and stains. It is
recommended that you set your hot water heater to 120°F (49°C) to ensure proper
performance during this cycle. Extra high speed spin helps shorten drying time. Only Sanitary
cycle has been designed to meet the requirements of NSF Protocol P172 for Sanitizing
Efficacy.
Power Wash
Use this cycle to wash small loads of heavily soiled work wear such as, overalls, coveralls,
sweatshirts, pants, and outdoor garments. This cycle combines warm water temperature,
optimal rinses, and a longer cycle time to help ensure the removal of all soil and stains from
your laundry.
Clean Washer with AFFRESH™
Use this cycle once a month to keep the inside of your washer fresh and clean. This cycle uses
a higher water level in combination with AFFRESH
TM
washer cleaner or bleach and steam, to
thoroughly clean the inside of your washer. This cycle should not be interrupted. See
Cleaning Your Washer in the Washer Care section.
IMPORTANT: Do
not place garments in the washer during the Clean Washer cycle.
Rinse & Spin
Use this cycle to get a rinse and spin only. This cycle combines fast-speed tumbling and extra
high speed spin. If desired, you can reduce the spin speed by selecting the speed you want
from the Spin Speed modifier.
A Rinse & Spin cycle is
useful for:
Loads that need rinsing only, like swimsuits.
NOTE: F
or more delicate loads, when using a Rinse & Spin cycle to rinse swimwear,
change the Speed Spin Modifier setting to Medium or Low to avoid fabric stress.
Adding fabric softener to a load.
Drain & Spin
Use this cycle to drain your washer or to drain and spin your wash load. The spin speed is
preset to extra high. If desired, you can reduce the spin speed by selecting the speed you want
from the Spin Speed modifier.
NOTE: Lo
ads of synthetics, delicate fabrics, hand washables, and washable woolens should
be drained with no spin or low spin speed to avoid fabric stress.
Preset cycle settings
Each cycle has a preset Soil Level (cycle time), Water Temperature, and Spin Speed. The
preset settings provide the recommended fabric care for the selected cycle. See chart.
Cycles Soil Level
(cycle time)
Water Temp
Spin Speed
Whitest Whites Normal
(1:20)
Hot/Cold Extra High
Heavy Duty Heavy
(1:20)
Warm/Cold Extra High
Normal/Casual Normal
(0:50)
Warm/Cold High
Delicate Normal
(0:40)
Cold/Cold Low
Quick Wash
(2-3 Items)
Light
(0:30)
Warm/Cold Extra High
Sanitary Normal
(1:50)
Hot/Cold High
Power Wash Heavy
(1:55)
Hot/Cold Extra High
Clean Washer
with
AFFRESH™
N/A
(1:05)
N/A
N/A
Rinse & Spin N/A
(0:20)
Cold/Cold Extra High
Drain & Spin N/A
(0:11)
N/A Extra High
To change the preset cycle settings
Press the selector of each setting unt
il the desired setting illuminates.
Normal Washer Sounds
As with any new product, you will hear sounds that you are not accustomed to. You may hear
various sounds when the door is locked and unlocked, and during the washing, rinsing, and
spinning process. Between changes in wash actions, there will be momentary pauses. You
will hear water spraying and splashing during the wash and rinse cycles. These new sounds
and pauses are part of normal washer operation.
18
Options
You can customize your wash by adding options to your cycle selections. You can add or
change an option after starting a cycle anytime before the selected option begins. Not all
options are available with all cycles.
See the “Laundry Guide” for an overview of possible options for each Wash Cycle
selection.
You can select more than one option for a cycle. Some options cannot be added to some
cycles; for example, Soak Time cannot be added to the Quick Wash cycle.
If an option is available with a selected cycle, the light for that option will illuminate
when selected.
If an option is unavailable with a selected cycle, there will be a short tone, and the light
for that option will not illuminate when selected.
Signal On/Off
Use this option to turn the buzzer indicating the end of the cycle on or off.
Max Extract
TM
Use this option to add an additional spinning time to any cycle to improve drying times for
heavy fabrics by reducing excess water, which may save energy.
Extra Rinse
A second rinse can be used to aid in the removal of detergent or bleach residue from
garments. This option provides an additional rinse with the same water temperature as the
normal rinse. This is the default rinse setting for the Whitest Whites cycle.
Fresh Spin (Fresh Hold)
NOTE: The panel shown above may be different from that of your model.
Use this option when you are not able to unload y
our clothes soon after the wash cycle ends.
This option provides periodic tumbling for up to 6 hours (Fresh Spin) or up to 10 hours (Fresh
Hold) to help freshen your clothes. During this time, the “Done” indicator remains activated,
the door remains locked and the Fresh Spin (Fresh Hold) indicator light will flash. The Fresh
Spin (Fresh Hold) option will automatically stop and the door lock will be released after this
time expires, or if you press cancel at anytime to unload your laundry.
Modifiers
Preset cycle settings of Soil Level (cycle time), Wash Temperature, and Spin Speed can be
changed. You can change these settings by using modifiers. Modifiers can be changed before
or during the cycle until that part of the cycle starts. Not all modifiers are available with all
cycles and options.
To change Soil Level (cycle time), select the SOIL LEVEL button until the desired setting
illuminates.
To change the water temperature, select the WASH TEMP button until the desired setting
illuminates.
To change the spin speed, select the SPIN SPEED button until the desired setting
illuminates.
Water Temp
Select a water temperature based on the type of load you are washing. Use the warmest wash
water safe for fabrics. Follow garment label instructions.
Warm rinses leave the loads drier
than cold rinses. Warm rinses increase wrinkling. In cold
climates, a warm rinse makes the load more comfortable to handle. Cold rinses save energy.
In wash water temperatures colder than 60°F (15.6°C), detergents do not dissolve well.
Soils may be difficult to remove.
Wash Water Temperature Suggested Fabrics
Wash Water Temperature Suggested Fabrics
HOT Sturdy colorfast fabrics
Whites and pastels
Heavy soils
WARM Bright colors
Moderate to light soils
COLD Colors that bleed or fade
Light soils
In wash water temperatures colder than 60°F (15.6°C), detergents do not dissolve well.
Soils may be difficult to remove.
Automatic Temperature Control
The automatic temperature control electronically senses and maintains a uniform water
temperature. Automatic temperature control regulates incoming hot and cold water.
Automatic temperature control is automatically turned On when a cycle is selected.
See “Preset Cycle Settings” in Cycles.
Automatic temperature control works for all wash and rinse temperature settings.
19
LAUNDRY GUIDE
Refer to this chart for suggested load types and their corresponding cycles. Listed to the right are the options available to each of these washer cycles.
CYCLE SUGGESTED LOAD TYPE AVAILABLE OPTIONS
Signal
ON/OFF
Delay
Start
Extra
Rinse
Fresh Spin
(Fresh Hold)
Max
Extract
TM
Whitest Whites Heavily soiled white fabrics
✓ ✓ ✓ ✓ ✓
Heavy Duty Heavily soiled underwear, towels, work clothes, shirts, etc.
✓ ✓ ✓ ✓ ✓
Normal/Casual Normally soiled blouses, shirts, overalls, etc., made of polyester, nylon,
linen, or cotton blends
✓ ✓ ✓ ✓ ✓
Delicate Use this cycle to wash no-iron fabrics and garments labeled “Permanent
Press” or “Wrinkle Free” or that indicate using a “Gentle” cycle on the
care label.
✓ ✓ ✓ ✓
Quick Wash Lightly soiled sports wear made of cotton, polyester, nylon, or cotton
blends
✓ ✓ ✓ ✓
Sanitary Heavily soiled underwear, towels, work clothes, and diapers.
✓ ✓ ✓ ✓ ✓
Power Wash Heavily soiled work wear-overalls, coveralls, sweatshirts, pants, and
outdoor garments.
✓ ✓ ✓ ✓ ✓
Clean Washer
with
AFFRESH™
No clothes
✓ ✓
Rinse & Spin Fabrics made of cotton, linen, polyester, or nylon
✓ ✓ ✓
Drain & Spin Fabrics made of cotton, linen, polyester, or nylon
✓ ✓ ✓
LAUNDRY TIPS
Preparing clothes for washing
Follow these recommendations to help you prolong the life of your garments.
Use only High Efficiency detergents. The package for this type of detergent will be marked
“HE” or “High Efficiency.” This wash system, along with less water, will create too much
sudsing with a regular non-HE detergent. Using regular detergent will likely result in
washer errors, longer cycle times, and reduced rinsing performance. It may also result in
component failures and noticeable mold or mildew. HE detergents are made to produce
the right amount of suds for the best performance. Follow the manufacturer’s instructions
to determine the amount of detergent to use.
Remember, concentrated detergents such as 2x
or higher will use less detergent based on load size.
Use only HE High Efficiency detergent.
Close zippers, snaps, and hooks to avoid snagging other items. Remove pins, buckles, and
other hard objects to avoid scratching the washer interior. Remove non-washable trim and
ornaments.
Empty pockets and turn them inside out.
Turn down cuffs; brush away lint and dirt.
Turn wool and synthetic knits inside out to avoid pilling.
Tie strings and sashes so they will not tangle.
Mend tears, loose hems, and seams.
Treat spots and stains.
Stained or wet garments should be washed promptly for best results.
Mix large and small items, avoid washing single items, and load evenly.
Wash small items, such as infant socks, in a mesh garment bag. To create a balanced load,
it is recommended that more than one garment bag be used, and that each garment bag
be filled with equal amounts of material.
20
Sorting
Separate heavily soiled items from lightly soiled ones, even if they would normally be
washed together. Separate lint-givers (towels, chenille) from lint-takers (corduroy,
synthetics, permanent press). When possible, turn lint-givers inside out.
Separate dark colors from light colors, colorfast items from non colorfast items.
Sort by fabric and construction (sturdy cottons, knits, delicate items).
Unloading
Remove clothes from washer after the cycle is completed. Metal objects such as zippers,
snaps, and buckles may rust if left in the washer basket for a long time.
When unloading garments, occasionally check under the gray colored seal at the front
of the tub for small items.
Loading
Loading suggestions
Heavy Work Clothes
4 jeans
4 work pants
4work shirts
2 sweatpants
2 sweatshirts
Towels
10 bath towels
10 hand towels
14 washcloths
Mixed Load
3 sheets (1 king, 2 twin)
4 pillowcases
3shirts
3blouses
9 T-shirts
9 shorts
10 handkerchiefs
WASHER CARE
Cleaning Your Washer
Cleaning the door seal
1. Open the washer door and remove any clothing or items from the washer.
2. Inspect the gray colored seal between the door opening and the basket for stained areas.
Pull back the seal to inspect areas under the seal. Remove any foreign objects.
A
A. Seal
3. If stained areas are found, wipe down these areas of the seal, using the procedure that
follows.
a) Mix a
dilute solution, using
3
/4 cup (177 mL) of liquid chlorine bleach, and 1 gal.
(3.8 L) of warm tap water.
b) W
ipe the seal area with the dilute solution, using a damp cloth.
c) Let stand 5 minutes.
d) Wipe down area thoroughly with a dry cloth and let the washer interior air dry
with door open.
IMPORTANT:
Wear rubber gloves when cleaning for prolonged periods.
Refer to the bleach manufacturer’s instructions for proper use.
Washer Maintenance Procedure
This washer has a special cycle that uses higher water volumes and steam, in combination
with AFFRESH™ washer cleaner or liquid chlorine bleach to thoroughly clean the inside
of the washer.
NOTES:
Read these instructions completely before beginning the cleaning process.
If necessary, the cleaning cycle may be interrupted by pressing the Start/Pause button.
However, this will not immediately stop the cycle. The machine will display “int”
(interrupt) and continue with several rinse and drain steps to ensure that all remaining
bleach is rinsed from the washer.
Begin procedure
1. Open the washer door and remove any clothing or items from the washer.
2. Using the AFFRESH™ washer cleane
r (Recommended):
Add one AFFRESH™ washer cleaner tablet to
the washer drum.
21
If using liquid chlorine bleach:
Open the dispenser drawer and immediately add
2
/3 cup (160 mL) of liquid chlorine
bleach to the bleach compartment.
NOTE: Do not
add any detergent to this cycle. Use of more than
2
/3 cup (160 mL)
of bleach will cause product damage over time.
3. Clo
se the washer door and dispenser drawer.
4. Select the Clean Washer cycle.
5. Press ST
ART/PAUSE.
NOTE: T
he basket will rotate, then the door will unlock, lock again, and then the cycle
will continue.
The machine will bring in some inlet water, and the basket will rotate while the
washer runs a short sensing cycle. This will take approximately 3 minutes.
6. T
he cycle will determine whether clothing or other items are in the washer.
a)
b)
If no items are detected in the w
asher, it will proceed to
Step 7.
If any items are detected in the washer, “rL” will be
displayed, and the WASH and CONTROLS LOCK lights
will remain lit. The door will unlock. Open and remove any
garments in the wash drum.
Press POWER/CANCEL to cancel the failure code. Then
repeat steps 3, 4, and 5 to start the cycle again.
7. Once
the cycle has begun, allow the cycle to complete.
8. After the cycle is complete, leave the door open slightly to allow for better ventilation and
drying of the washer interior.
Always do the following to maintain washer freshness
Use only HE High Efficiency detergent.
Leave the door slightly open after each cycle to allow for better ventilation and drying
of washer interior.
Repeat the cleaning procedure monthly or when the CLEAN WASHER REMINDER light
illuminates.
If you are not ready to run the Clean Washer cycle, but the Clean Washer Reminder light
is illuminated, press the Clean Washer Reset button.
If the procedure does not sufficiently improve the machine freshness, evaluate your
installation and usage conditions for other causes.
Cleaning the Dispenser Drawer
The dispenser drawer is removable for easy cleaning.
1. Open the
dispenser drawer. Unlock the dispenser drawer by pressing the Release Lever
on the left side of the dispenser drawer. See “Using
the Dispenser”. Remove the drawer.
2. W
ash the dispenser under running water to clean. Allow to dry.
3. Return the
dispenser to drawer.
Cleaning the exterior
Use a soft damp cloth or sponge to wipe up any spills. Occasionally wipe the outside of your
washer to keep it looking new. Use mild soap and water. Do not use abrasive products.
Water Inlet Hoses
Replace inlet hoses after 5 years of use to reduce the risk of hose failure. Periodically inspect
and replace inlet hoses if bulges, kinks, cuts, wear, or leaks are found.
When replacing your inlet hoses, record the date of
replacement.
Vacation, Storage, and Moving Care
Install and store your washer where it will not freeze. Because some water may stay in the
hoses, freezing can damage your washer. If storing or moving your washer during freezing
weather, winterize it.
Non-use or vacation care:
Operate your washer only when you are at home. If you will be on vacation or not using
your washer for an extended period of time, y
ou should:
Unplug washer or disconnect power.
Turn off the water supply to the washer. This helps avoid unintended flooding (due to a
water pressure surge) while you are away.
Slightly open door to provide ventilation.
To winterize washer:
1. Put 1 qt (1 L) of R.V.-type antifreeze in the drum.
2. Run w
asher on a Drain & Spin cycle.
3. Unplug washer or disconnect power.
4. Shu
t off both water faucets.
5. Di
sconnect water inlet hoses from faucets and drain.
To use washer again:
1. Flush water pipes. Reconnect water inlet hoses to faucets. Turn on both water faucets.
Electrical Shock Hazard
Plug into a grounded 3 prong outlet.
Do not remove ground prong.
Do not use an adapter.
Do not use an extension cord.
Failure to follow these instructions can result in death,
re, or electrical shock.
WARNING
2. Plug in washer or reconnect power.
22
3. Run the washer through the Normal/Casual cycle with
1
/2 the manufacturer’s
recommended amount of HE detergent for a medium-size load, to clean the washer
and remove the antifreeze, if used.
To transport the washer:
1. If washer will be moved during freezing weather, put in 1 qt (1 L) of R.V.-type antifreeze
in the drum. Run washer on a Drain & Spin cycle.
2. Unplug th
e power cord.
3. Dis
connect the drain hose from the drain system and attach to rear panel clips.
4. Shut off both water faucets.
5. Disconnec
t the water inlet hoses from faucets, then drain the hoses and clip them to
the rear panel of the washer.
IMPORTANT: Call for se
rvice. Do not reuse transport bolts. Washer must be transported in the
upright position. To avoid suspension and structural damage to your washer, it must be
properly set up for relocation by a certified technician.
Reinstalling the washer
1. Follow the “Installation Instructions” to locate, level, and connect the washer.
2. Run the
washer through the Normal/Casual cycle with
1
/2 the manufacturer’s
recommended amount of HE detergent for a medium-size load, to clean the washer
and remove the antifreeze, if used.
TROUBLESHOOTING
First try the solutions suggested here or visit our website and reference FAQs (Frequently Asked Questions) to possibly avoid the cost of a service call.
In the U.S.A. www.maytag.com/help In Canada www.maytag.ca
Washer displaying code message and tone sounds
“F20” (Water Inlet Problem—no water or insufficient water supply)
Select POWER/CANCEL twice to cancel
the cycle. Unplug washer or disconnect power.
Check the following:
Are both hot and cold water faucets completely turned on?
Are screens at inlet hose connec
tion to washer clogged?
Are water inlet hoses kinked?
Are water inlet hoses frozen?
Plug in washer or reconnect power. Re-se
lect cycle and press START/PAUSE. If the
problem remains, call for service.
“F21” (Drain Problem)
Select POWER/CANCEL twice to cancel
the cycle. Unplug washer or disconnect power.
Check the following:
Is the drain hose kinked?
Is the drain hose frozen?
Is the drain hose clogged?
Is the drain hose more than 96" (2.4 m) above the floor?
Plug in washer or reconnect power. Re
-select cycle and press START/PAUSE.
If the problem remains, call for service.
“SUD” (Suds Routine)
When excessive suds are detected, a suds routine a
utomatically starts. This routine
removes extra suds and assures proper rinsing of your garments. “SUD” is displayed
during rinsing and at the end of the cycle to inform you that Suds Routine was activated.
Use only HE (High Efficiency) detergents.
“F22” (Front Door Lock)
Select POWER/CANCEL twice to cancel the
cycle.
Check the following:
Is the washer door firmly shut?
The door must be completely closed for the washer to ope
rate. The door may look closed,
but may not be latched. Open the door and close firmly.
Were you washing a large load?
Before you close the washer door, check that
clothes are inside the washer drum and
away from the seal area so the clothes can tumble freely. An overloaded basket may
keep the door from closing completely. Reduce your load size if needed. Close the door.
Press POWER/CANCEL and then press START/PAUSE.
“F” Codes other than F20, F21, or F22
Select POWER/CANCEL twice to cancel the cycle. S
elect DRAIN & SPIN if there is
excessive water in the washer.
Re-select cycle and press START/PAUSE. If the problem remains, call for service.
Washer won’t start
Electrical Shock Hazard
Plug into a grounded 3 prong outlet.
Do not remove ground prong.
Do not use an adapter.
Do not use an extension cord.
Failure to follow these instructions can result in death,
re, or electrical shock.
WARNING
23
Check the following:
Is the power cord plugged into a grounded 3 prong outlet?
Is the washer door firmly closed?
Has a cycle been selected, but START/PAUSE has not been selected and held
for 1 second?
Was the door open after completion of last cycle?
Washer won’t fill, wash, or rinse
Check the following:
Is the power cord plugged into a grounded 3 prong outlet?
Is there power at the plug? Check electrical source or call an electrician.
Are the hot and cold water faucets turned on?
Is the water inlet hose kinked?
Are the water inlet valve screens clogged?
Turn off the water and remove inlet hoses from the washer. Remove any accumulated film
or particles. Reinstall hoses, turn water on, and check for leaks.
Washer stops
Check the following:
Is the power cord plugged into a grounded 3 prong outlet?
Is there power at the plug?
Check electrical source or call an electrician.
Has a household fuse blown, or has a circuit breaker tripped?
Replace the fuse or reset the circuit breaker. If the problem continues, call an electrician.
Are you using an extension cord?
Do not use an extension cord.
Washer won’t drain or spin
Is the drain hose kinked? Is the drain hose clogged, or the end of the drain hose more
than 96" (2.4
m) above the floor?
Is your voltage low?
Check electrical source or call electrician. Do not use an extension cord.
Is the “SUD” routine active?
Cycle will complete once extra suds are removed.
Is the load balanced?
A single or bulky item may cause imbalance. Add more items or redistribute the load.
Washer makes noise or vibrates
Is the washer level?
The washer must be level. The four feet should be properly installed, and the nuts should
be tightened against the washer cabinet.
As water is drained from the washer, you may hear air being pulled through the pump.
This happens during the end of draining. It is normal.
Are you washing items with metal snaps, buckles, or zippers?
You may hear metal items touching the washer drum. This is normal.
Is washer installed on a sturdy and solid floor?
Refer to the “Installation Instructions” for flooring requirements. Noise and vibration may
be reduced by securing a piece of ¾" (19.1
mm) plywood underneath your washer. The
plywood may extend underneath both washer and dryer to keep them at equal heights.
Washer leaks
Check household plumbing for leaks.
Are the inlet hose connections tight?
For inlet hose connections, see “Connect the Inlet Hoses.”
Dispensers clogged or leaking
Are the laundry products in the correct dispenser compartment?
Add the correct amounts of detergent, fabric softener, or liquid chlorine bleach to the
correct compartments.
Is the detergent type selector in the correct position?
Selector should be on the right for liquid detergent and to the left for powdered detergent.
Washer odor
See “Cleaning Your Washer.”
Are you using HE detergent?
Use of non-HE detergent can cause a film residue which can result in odor.
Did you leave the door open after use?
This washer has a tight seal to avoid water leaks. To avoid odors leave the door open to
allow the washer to dry between uses.
Load too wet
Did you use the right cycle for the load being washed?
Select a cycle with a higher spin speed.
Did you wash a single item or bulky items or have you overloaded the washer?
A single item, bulky items, or overloading may cause imbalance. Add items or try to
evenly distribute your wet laundry in the drum, and start a Drain & Spin cycle. If the
laundry is still wet, take half of the load out of the washer and try again.
NOTE: Use of the Max Extract
TM
option is recommended for heavy loads to avoid
excessive moisture at the end of the cycle.
Residue or lint on load
Did you add detergent to the dispenser?
For best results, add detergent to the Main wash compartment. Do not add detergent to
the washer drum.
Did you sort properly?
Sort lint givers (towels, chenille) from lint takers (corduroy, synthetics). Also sort by color.
24
Did you overload the washer?
Do not overload the washer. The washer can be fully loaded, but not tightly packed.
The wash load must be balanced. Lint can be trapped in the load if overloaded.
Check the following:
Was paper or tissue left in pockets?
Did you use enough HE detergent?
Use enough detergent to remove lint and hold it in suspension. Use only HE detergent.
Follow the manufacturer’s instructions to determine the amount of detergent to use.
Is your water colder than 60°F (15.6°C)?
Wash water colder than 60°F (15.6°C) may not completely dissolve the detergent.
Are you using a low speed wash cycle?
Powdered detergents may not dissolve well in a slow-speed cycle. For best results,
use liquid detergent for slow-speed cycles such as Delicate.
Stains on load
Did you add detergent to the dispenser?
For best results, add detergent to the Main wash compartment. Do not add detergent
to the washer drum.
Did you use enough HE detergent?
Use enough detergent to remove soil and hold it in suspension. Use only HE detergent.
Follow the manufacturer’s instructions to determine the amount of detergent to use.
Is there above average iron (rust) in water?
You may need to install an iron filter.
Did you properly sort the load?
Sort dark clothes from whites and lights.
Did you unload the washer promptly?
To avoid the transfer of dye, unload the washer as soon as it stops.
Did you use a fabric softener dispensing ball?
Dispensing balls will not operate correctly with this washer. Add liquid fabric softener
to the fabric softener compartment.
Did you use powdered detergent in a low-speed cycle?
Consider using liquid detergent.
Did you use Quick Wash on a large load?
For best results, use Quick Wash for small, lightly soiled loads.
Load is wrinkled
Did you unload the washer promptly?
Unload the washer as soon as it stops.
Did you use the right cycle for the load being washed?
Use the Delicate cycle or another cycle with a low spin speed to reduce wrinkling.
Did you overload the washer?
The wash load must be balanced and not overloaded. Loads should tumble freely during
washing.
Gray whites, dingy colors
Did you properly sort the load?
The transfer of dye can occur when mixing whites and colors in a load. Sort dark clothes
from whites and lights.
Was the wash temperature too low?
Use hot or warm washes if safe for the load. Make sure your hot water system is adequate
to provide a hot water wash.
Did you use enough detergent, or do you have hard water?
Use more detergent for washing heavy soils in cold or hard water.
Cycle too long
Did you choose the Whitest Whites cycle?
The heater will be activated to provide maximum cleaning performance. Additional time
will be added to the regular cycle to heat the water. This additional time will depend on
the load size and the hot water inlet temperature.
Is “SUD” shown in the display?
Excessive sudsing has been detected and a suds routine has been started to destroy
excessive suds. This routine will add time to the original cycle.
Did you wash a large load using the Quick Wash cycle?
The Quick Wash cycle is designed for smaller load sizes (2-3 items of lightly soiled
garments). If larger loads are washed using this cycle, wash time will be increased.
Did you wash a large load using a gentle cycle?
When using the Delicate cycle, you should wash small loads. This ensures a gentle wash
for your garments without increasing cycle times.
Did the load cause imbalance?
When too much imbalance occurs, an imbalance routine will start to redistribute the
load. During the imbalance routine, the time displayed may pause until this activity is
complete, then resume with the remainder of the cycle.
Door locked at end of wash cycle
Did all of the water drain out of the washer during the spin?
Select DRAIN & SPIN to remove any water remaining in the washer. The washer door will
unlock at the end of the drain.
25
ASSISTANCE OR SERVICE
Before calling for assistance or service, please check “Troubleshooting.” It may save you the
cost of a service call. If you still need help, follow the instructions below.
When calling, please know the purchase date and the complete model and serial number of
your appliance. This information will help us to better respond to your request.
If you need replacement parts
If you need to order replacement parts, we recommend that you use only factory specified
parts. Factory specified parts will fit right and work right because they are made with the same
precision used to build every new Maytag
®
appliance.
To locate factory specified parts in your area, call the Maytag Services, LLC Customer
Assistance telephone number, or your nearest designated service center.
In the U.S.A.
Call the Maytag Services, LLC Customer Assistance toll free: 1-800-688-9900.
Our consultants provide assistance with:
Features and specifications on our full line of appliances.
Installation information.
Use and maintenance procedures.
Accessory and repair parts sales.
Specialized customer assistance (Spanish speaking, hearing impaired, limited vision,
etc.).
Referrals to local dealers, repair parts distributors, and service companies. Maytag
®
appliances designated service technicians are trained to fulfill the product warranty and
provide after-warranty service, anywhere in the United States.
To locate the Maytag
®
appliances designated service company in your area, you can also
look in your telephone directory Yellow Pages.
For further assistance
If you need further assistance, you can write to Maytag
®
appliances with any questions or
concerns at:
Maytag Services, LLC
ATTN: CAIR
®
Center
P.O. Box 2370
Cleveland, TN 37320-2370
Please include a daytime phone number in your correspondence.
In Canada
Call the Whirlpool Canada LP Customer eXperience Centre toll free: 1-800-807-6777.
Our consultants provide assistance with:
Features and specifications on our full line of appliances.
Use and maintenance procedures.
Accessory and repair parts sales.
Referrals to local dealers, repair parts distributors, and service companies. Whirlpool
Canada LP designated service technicians are trained to fulfill the product warranty and
provide after-warranty service, anywhere in Canada.
For further assistance
If you need further assistance, you can write to Whirlpool Canada LP with any questions or
concerns at:
Customer eXperience Centre
Whirlpool Canada LP
1901 Minnesota Court
Mississauga, Ontario L5N 3A7
MAYTAG
®
LAUNDRY LIMITED WARRANTY
This Maytag Limited Warranty supersedes and replaces the limited warranty printed in the Use and Care Guide for products sold
within the United States of America and Canada.
FIRST YEAR
For one year from the date of purchase, when this major appliance is operated and maintained according to instructions attached to or furnished with the product, Maytag brand of Whirlpool
Corporation or Whirlpool Canada LP (hereafter “Maytag”) will pay for factory specified parts and repair labor to correct defects in materials or workmanship that existed when this major
appliance was purchased.
SECOND THROUGH FIFTH YEAR (MOTOR, WASH BASKET, AND DVT FAN)
In the second through fifth years from the date of original purchase, when this major appliance is operated and maintained according to instructions attached to or furnished with the product,
Maytag will pay for the replacement of the wash basket drive motor, stainless steel wash basket (side walls only), and DVT (Dynamic Venting Technology) Fan to correct non-cosmetic defects in
materials or workmanship in these parts that prevent function of the washer and that existed when this major appliance was purchased. This limited warranty during the second through fifth
year does not include labor.
26
SIXTH THROUGH TENTH YEAR (MOTOR AND WASH BASKET)
In the sixth through tenth years from the date of original purchase, when this major appliance is operated and maintained according to instructions attached to or furnished with the product,
Maytag will pay for the replacement of the wash basket drive motor and stainless steel wash basket (side walls only) to correct non-cosmetic defects in materials or workmanship in these parts
that prevent function of the washer and that existed when this major appliance was purchased. This limited warranty during the sixth through tenth year does not include labor.
YOUR SOLE AND EXCLUSIVE REMEDY UNDER THIS LIMITED WARRANTY SHALL BE PRODUCT REPAIR AS PROVIDED HEREIN. Service must be provided by a Maytag designated service
company. This limited warranty is valid only in the United States or Canada and applies only when the major appliance is used in the country in which it was purchased. This limited warranty
is effective from the date of original consumer purchase. Proof of original purchase date is required to obtain service under this limited warranty.
ITEMS EXCLUDED FROM WARRANTY
This limited warranty does not cover:
1. Replacement parts or repair labor if this major appliance is used for other than normal, single-family household use or when it is used in a manner that is inconsistent to published user or
operator instructions and/or installation instructions.
2. Service calls to correct the installation of your major appliance, to instruct you on how to use your major appliance, to replace or repair house fuses, or to correct house wiring or plumbing.
3. Service calls to repair or replace appliance light bulbs, air filters or water filters. Consumable parts are excluded from warranty coverage.
4. Damage resulting from accident, alteration, misuse, abuse, fire, flood, acts of God, improper installation, installation not in accordance with electrical or plumbing codes, or use of products
not approved by Maytag.
5. Cosmetic damage, including scratches, dents, chips or other damage to the finish of your major appliance, unless such damage results from defects in materials or workmanship and is
reported to Maytag within 30 days from the date of purchase.
6. Pick up and delivery. This major appliance is intended to be repaired in your home.
7. Repairs to parts or systems resulting from unauthorized modifications made to the appliance.
8. Expenses for travel and transportation for product service if your major appliance is located in a remote area where service by an authorized Maytag servicer is not available.
9. The removal and reinstallation of your major appliance if it is installed in an inaccessible location or is not installed in accordance with Maytag’s published installation instructions.
10. Replacement parts or repair labor on major appliances with original model/serial numbers that have been removed, altered, or cannot be easily determined.
DISCLAIMER OF IMPLIED WARRANTIES
IMPLIED WARRANTIES, INCLUDING ANY IMPLIED WARRANTY OF MERCHANTABILITY OR IMPLIED WARRANTY OF FITNESS FOR A PARTICULAR PURPOSE, ARE LIMITED TO ONE
YEAR OR THE SHORTEST PERIOD ALLOWED BY LAW. Some states and provinces do not allow limitations on the duration of implied warranties of merchantability or fitness, so this limitation
may not apply to you. This warranty gives you specific legal rights, and you also may have other rights that vary from state to state or province to province.
LIMITATION OF REMEDIES; EXCLUSION OF INCIDENTAL AND CONSEQUENTIAL DAMAGES
YOUR SOLE AND EXCLUSIVE REMEDY UNDER THIS LIMITED WARRANTY SHALL BE PRODUCT REPAIR AS PROVIDED HEREIN. MAYTAG SHALL NOT BE LIABLE FOR INCIDENTAL OR
CONSEQUENTIAL DAMAGES. Some states and provinces do not allow the exclusion or limitation of incidental or consequential damages, so these limitations and exclusions may not apply to
you. This warranty gives you specific legal rights, and you also may have other rights that vary from state to state or province to province.
If outside the 50 United States and Canada, contact your authorized Maytag dealer to determine if another warranty applies.
If you think you need repair service, first see the “Troubleshooting” section of the Use & Care Guide. If you are unable to resolve the problem after checking “Troubleshooting,” additional help
can be found by checking the “Assistance or Service” section or by calling Maytag. In the U.S.A., call 18006889900. In Canada, call 18008076777. 6/09
27
SÉCURITÉ DE LA LAVEUSE
Risque possible de décès ou de blessure grave si vous ne
suivez pas immédiatement les instructions.
Risque possible de décès ou de blessure grave si vous
ne suivez pas les instructions.
Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et
ce qui peut se produire en cas de non-respect des instructions.
Votre sécurité et celle des autres est très importante.
Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de
toujours lire tous les messages de sécurité et de vous y conformer.
AVERTISSEMENT
DANGER
Voici le symbole d’alerte de sécurité.
Ce symbole d’alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous
et à d’autres.
Tous les messages de sécurité suivront le symbole d’alerte de sécurité et le mot “DANGER” ou
“AVERTISSEMENT”. Ces mots signient :
Avertissements de la proposition 65 de l'État de Californie :
AVERTISSEMENT : Ce produit contient un produit chimique connu par l’État de Californie pour être à l’origine de cancers.
AVERTISSEMENT : Ce produit contient un produit chimique connu par l’État de Californie pour être à l’origine de malformations
et autres déciences de naissance.
28
29
EXIGENCES D'INSTALLATION
Outillage et pièces
Rassembler les outils et pièces nécessaires avant de commencer l’installation. Les pièces
fournies se trouvent dans le tambour de la laveuse.
Outils nécessaires pour raccorder les tuyaux d’arrivée d’eau
Pince (ouverture jusqu’à 1
9
/16" [39,5 mm])
Lampe de poche (facultative)
Outils nécessaires pour le raccordement du tuyau de vidange
Pince multiprise (ouverture jusqu'à 1
9
/16" [39,5 mm])
Outils nécessaires pour l’installation
Clés plates de 17 mm et de 13 mm
Niveau
Bloc de bois
Règle ou ruban à mesurer
Pièces fournies :
AB
F
G
C
DE
A. Support de tuyau de vidange
B. Tuyau d’arrivée d’eau (2)
C. Rondelle du tuyau d’arrivée
d’e
au (4)
D. Bouchon du trou du
boulon de transport (4)
E. Courroie perlée
F. Tuyau de vidange
G. Bride de tuyau
Autres pièces
Il se peut que l'installation nécessite des pièces supplémentaires. Pour acheter l'un des articles
indiqués ici, composer le numéro sans frais indiqué sur la couverture ou à la section “Assistance ou
service”.
Si vous avez Vous devrez acheter
Évier de buanderie ou tuyau
de rejet
à l'égout plus haut
que 96" (2,4 m)
Système de pompe de puisard (si non déjà disponible)
Égout surélevé
Évier de vidange standard de 20 gal. (76 L) de 30" (762 mm)
de hauteur ou évier utilitaire et pompe de puisard
(disponibles chez votre fournisseur local d'articles de
plomberie)
Égout au plancher Brise-siphon, Pièce numéro 285834, tuyau de vidange
supplémentaire, Pièce numéro 8318155 et kit de
connexion, Pièce numéro 285835
Tuyau de vidange trop court Trousse de rallonge du tuyau de vidange de 4 pi (1,2 m),
Pièce numéro 285863
Robinets d'eau hors d'atteinte
des tuy
aux d'admission
2 tuyaux d’admission d’eau plus longs : 6 pi (1,8 m) -
Pièce numéro 76314, 10 pi (3 m) - Pièce numéro 350008
Options
Piédestal
Un piédestal augmentera la hauteur totale de la laveuse pour une hauteur totale d'environ
53,5" (1359 mm).
Piédestal facultatif
Le piédestal est disponible en plusieurs couleurs.
Pour commander, téléphoner au marchand chez qui la la
veuse a été achetée ou se référer à la
section “Assistance ou service”.
30
Hauteur du piédestal Couleur Pièce n°
10" (254 mm) Blanc MHP1000SQ
10" (254 mm) Noir
MHP1000SB
15,5" (394 mm) Blanc XHP1550VW
15,5" (394 mm) Noir
XHP1550VB
15,5" (394 mm) Ardoise XHP1550VE
15,5" (394 mm) Rouge érable
XHP1550WR
15,5" (394 mm) Oxyde XHP1550VJ
15,5" (394 mm) Vert éclatant XHP1550VP
Ensemble de superposition
Prévoyez-vous de superposer votre laveuse et votre sécheuse Maytag? Pour ce faire, vous
devrez acheter un ensemble de superposition.
Pour commander, téléphoner au marchand chez qui vous avez acheté votre sécheuse ou
consulter la
section “Assistance ou service”. Demander la pièce numéro 8212640.
Exigences d’emplacement
Le choix d'un emplacement approprié pour la laveuse en améliore le rendement et réduit au
minimum le bruit et le “déplacement” de la laveuse.
La laveuse peut être installée sous un comptoir p
ersonnalisé, dans un sous-sol, une salle de
buanderie, un placard ou un encastrement. Voir “Système de vidange”.
Il faut aussi prendre en compte les exigenc
es d'emplacement des appareils voisins. C'est à
l'utilisateur qu'incombe la responsabilité de réaliser une installation correcte.
Il vous faudra
Un chauffe-eau pour fournir de l'eau à 120°F (49°C) à la laveuse.
Une prise électrique reliée à la terre située à moins de 6 pi (1,8 m) de la prise du cordon
électrique se trouvant à l'arrière de la laveuse. Voir “Spécifications électriques”.
Des robinets d'eau chaude et d'eau froide situés à moins de 4 pi (1,2 m) des robinets
d'admission d'eau chaude et d'eau froide, et une pression d'eau de 20-100 lb/po²
(137,9-689,6 kPa).
Un plancher de niveau ayant une pente maximale de 1" (25 mm) sous l'ensemble de la
laveuse. L'installation de la laveuse sur des surfaces de sol molles, telles que tapis ou
surfaces avec sous-couche en mousse n'est pas recommandée.
Un plancher robuste et solide capable de soutenir le poids total de la laveuse (eau et
charge) de 400 lb (180 kg).
Ne pas faire fonctionner la laveuse à des tempér
atures inférieures à 32ºF (0ºC). Une quantité
d'eau peut demeurer dans la laveuse et causer des dommages à des températures basses.
Dégagements de séparation à respecter
L'emplacement doit être assez grand pour permettre d'ouvrir complètement la porte de
la laveuse.
Prévoir davantage d'espace pour faciliter l'installation et l'entretien.
Un espace supplémentaire peut être requis pour les moulures de porte et de plancher et
pour les plinthes.
Un espace supplémentaire de 1" (25 mm) de tous les côtés de la laveuse est recommandé
pour réduire le transfert du bruit.
Il faut aussi prendre en compte l'espace requis entre les appareils voisins.
Dimensions de la laveuse
27
"
(686 mm)
52
1
/
2
"
(1335 mm)
32
1
/
2
"
(820 mm)
38
1
/
4
"
(970 mm)
Espacement recommandé pour une installation personnalisée sous un comptoir
Les dimensions indiquées sont pour l'espacement recommandé.
Installation personnalisée sous un comptoir - laveuse seulement
1"
(25 mm)
1"
(25 mm)
39" min.
(990 mm)
27"
(686 mm)
31
Espacement recommandé pour une installation dans un encastrement ou dans un
placard, avec ou sans piédestal
Les dimensions indiquées sont pour l'espacement recommandé.
Installation dans un encastrement ou placard
34"
(864 mm)
A
B
3"
(76 mm)
3"
(76 mm)
1"
(25 mm)
4"
(102 mm)
31½"
(800 mm)
48 po
2
*
(310 cm
2
)
24 po
2
*
(155 cm
2
)
A. Vue latérale - placard ou endroit exigu
B. Porte de placard avec orifices d'entrée d'air
*Espacement requis
Installation dans un encastrement ou placard - laveuse sur piédestal
1"
(25 mm)
31½"
(800 mm)
1"
(25 mm)
1"
(25 mm)
27"
(686 mm)
4"
(102 mm)
18" mín.
(457 mm)
AB
A. Encastrement
B. Vue latérale - placard ou endroit exigu
Espacement recommandé pour une installation dans un encastrement
ou dans un placard, avec laveuse et sécheuse superposées
Les dimensions indiquées sont pour l'espacement recommandé.
48 po
2
*
(310 cm
2
)
3"* (76 mm)
3"* (76 mm)
1"* (25 mm)
24 po
2
*
(155 cm
2
)
*Espacement requis
6"* (152 mm)
76"
(1930 mm)
27"
(686 mm)
5½"**
(140 mm)
1"
(25 mm)
1"
(25 mm)
*Espacement requis
**En cas d’évacuation par le côté,
un espacement de 1" (25 mm) est permis.
32
Espacement recommandé pour l'installation dans un placard
Les dimensions indiquées sont pour l'espacement recommandé.
Pour installation dans un placard avec porte, on doit prévoir des ouvertures minimums
d'entrée d'air au sommet du placard.
7" (178 mm)
9"
(229 mm)
7" (178 mm)
4"
(102 mm)
31½"
(800 mm)
27"
(686 mm)
1"
(25 mm)
1"
(25 mm)
1"
(25 mm)
Système de vidange
La laveuse peut être installée en utilisant le système de rejet à l'égout (au plancher ou mural),
le système de vidange de l'évier de buanderie, ou le système de vidange au plancher.
Sélectionner la méthode d'installation du tuyau de vidange selon les besoins. Voir “Outillage
et pièces”.
Système de vidange avec tuyau de rejet à l'égout - mural ou au plancher
(vues A et B)
Le système de rejet à l'égout nécessite un tuyau de diamètre minimum de 2" (50 mm). La
capacité minimale d'acheminement ne doit pas être inférieure à 17 gal. (64 L) par minute.
Le sommet du tuyau de rejet à l'égout doit être au moins à 30" (762 mm) de hauteur et au
maximum à
96" (2,4 m) de la base de la laveuse.
30" min.
(762 mm)
A
B
Système de vidange avec évier de buanderie (vue C)
L'évier de buanderie doit avoir une capacité minimale de 20 gal. (76 L). La partie supérieure
de l'évier de buanderie doit être à au moins 30" (762 mm) au-dessus du plancher.
Système de vidange au plancher (vue D)
Le système de vidange au plancher nécessite un brise-siphon qui peut être acheté
séparément. Voir “Outillage et pièces”.
Le brise-siphon doit être au moins à
28" (710 mm) de la base de la laveuse. Des tuyaux
supplémentaires peuvent être requis.
CD
30" min.
(762 mm)
28" min.
(710 mm)
Spécifications électriques
AVERTISSEMENT
Risque de choc électrique
Brancher sur une prise à 3 alvéoles reliée à la terre.
Ne pas enlever la broche de liaison à la terre.
Ne pas utiliser un adaptateur.
Ne pas utiliser un câble de rallonge.
Le non-respect de ces instructions peut causer
un décès, un incendie ou un choc électrique.
Une alimentation de 120 volts, 60 Hz, CA seulement, de 15 ou 20 ampères, protégée
par un fusible est requise. On recommande l
'emploi d'un fusible ou d'un disjoncteur
temporisé. Il est recommandé de raccorder l'appareil sur un circuit distinct exclusif
à cette laveuse.
Cette laveuse comporte un cordon d'alimentation électrique avec fiche de liaison à la
terre à trois broches.
33
Pour minimiser les risques de choc électrique, on doit brancher le cordon sur une prise
de courant de configuration correspondante, à 3 alvéoles, reliée à la terre et installée
conforméme
nt aux codes et règlements locaux. Si une prise de courant de configuration
correspondante n'est pas disponible, le client a la responsabilité et l'obligation de faire
installer par un électricien qualifié une prise de courant correctement reliée à la terre.
Si les codes le permettent et si on utilise un conducteur distinct de liaison à la terre,
il est recommandé qu'un électricien qualifié vérifie la qualité de la liaison à la terre.
En cas de doute quant à la qualité de la liaison à la terre de la laveuse, consulter un
électricien qualifié.
INSTRUCTIONS DE LIAISON À LA TERRE
Pour une laveuse reliée à la terre et connectée par
un cordon :
Cette laveuse doit être reliée à la terre. En cas d’anomalie
de fonctionnement ou de panne, la liaison à la terre réduira
le risque de choc électrique en offrant au courant électrique
un itinéraire d’évacuation de moindre résistance. Cette
laveuse est alimentée par un cordon électrique comportant
un conducteur relié à la terre et une che de branchement
munie d’une broche de liaison à la terre. La che doit être
branchée sur une prise de courant appropriée qui est bien
installée et reliée à la terre conformément à tous les codes
et règlements locaux.
AVERTISSEMENT :
Le raccordement incorrect de cet
appareil au conducteur de liaison à la terre peut susciter un
risque de choc électrique. En cas de doute quant à la
qualité de la liaison à la terre de l’appareil, consulter un
électricien ou technicien d’entretien qualié.
Ne pas modier la che de branchement fournie avec
l’appareil – si la che ne correspond pas à la conguration
de la prise de courant, demander à un électricien qualié
d’installer une prise de courant convenable.
Pour une laveuse raccordée en permanence :
Cette laveuse doit être raccordée à un système de câblage
permanent en métal relié à la terre ou un conducteur relié à
la terre doit être en fonction avec les conducteurs de circuit
et raccordés à la borne de liaison à la terre ou la borne sur
l’appareil ménager.
INSTRUCTIONS D'INSTALLATION
Élimination des accessoires de transport
AVERTISSEMENT
Risque du poids excessif
Utiliser deux ou plus de personnes pour déplacer et
installer la laveuse.
Le non-respect de cette instruction peut causer une
blessure au dos ou d'autre blessure.
IMPORTANT : Positionner la laveuse de sorte que l'arrière de l'appareil soit à environ 3 pi
(900 mm) de son emplacement final.
Sur le panneau arrière de la laveuse, 4 boulons s
upportent le système de suspension durant le
transport. Ces boulons retiennent aussi le cordon d'alimentation à l'intérieur de la laveuse
jusqu'à ce qu’on les retire.
1. Au moyen d'une clé de 13 mm, desserrer chaque boulon.
2. Une
fois le boulon desserré, le déplacer au centre du trou et le retirer complètement, y
compris la cale d'espacement en plastique couvrant le boulon.
34
3. Une fois que les 4 boulons ont été retirés, jeter les boulons et les cales d'espacement. Puis
tirer le cordon d'alimentation à travers l'ouverture du panneau arrière et obturer le trou
avec le bouchon fourni.
4. Obturer
les trous des boulons avec les 4 bouchons pour les trous des boulons de
transport.
REMARQUE : Si la la
veuse doit être transportée à une date ultérieure, appeler le centre de
service local. Pour éviter d’endommager la suspension et la structure de la laveuse, celle-ci
doit être correctement réinstallée par un technicien certifié.
Raccordement des tuyaux d’alimentation
1. Insérer les rondelles plates neuves (fournies) dans chaque extrémité des tuyaux d'arrivée
d'eau. Insérer fermement les rondelles dans les raccords.
AB
A. Raccord
B. Rondelle
2. S'assurer que le tambour de la laveuse est vide.
3. Raccorder le tuyau à indicateur rouge à la valve du tuyau d'alimentation d'eau chaude (à
gauche). Le fait d'attacher d'abord le tuyau à raccord rouge permet de resserrer plus
facilement la connexion avec une pince. Visser complètement le raccord à la main pour
qu'il comprime la rondelle.
4. Raccorder le tuyau à indicateur bleu à la valve du tuyau d'alimentation d'eau froide
(à droite). Visser complètement le raccord à la
main pour qu'il comprime la rondelle.
H
C
H. Tuyau d'arrivée d'eau chaude
C. Tuyau d'arrivée d'eau froide
5. À l'aide d'une pince, vérifier l'étanchéité des raccords de tuyaux déjà reliés à la laveuse.
REMARQUE : Ne pas serrer excessivement. Le raccord risque d'être endommagé.
6. Raccorder le tuyau d’eau chaude au robinet d'eau chaude. Visser complètement le
raccord à la main pour qu'il comprime la rondelle.
7. Racc
order le tuyau d’eau froide au robinet d'eau froide. Visser complètement le raccord
à la main pour qu'il comprime la rondelle.
8. T
erminer le serrage des raccords - deux tiers de tour avec une pince.
REMARQUE : Ne pas serrer
excessivement. Le raccord risque d'être endommagé.
9. Ouv
rir les robinets d'eau et vérifier s'il y a des fuites.
REMARQUE :
Remplacer les tuyaux d'arrivée d'eau après 5 ans d'utilisation pour réduire le
risque de défaillance intempestive. Prendre note de la date d'installation ou de remplacement
des tuyaux d'arrivée d'eau, pour référence ultérieure.
10. Inspecter périodiquement les tuyaux; les remplacer en cas de renflement, de déformation,
de coupure, d'usure ou si une fuite se manifeste.
Raccordement du tuyau de vidange
Libération du tuyau de vidange fixé sur le tambour de la laveuse
1. À l’aide d’une pince
multiprise, serrer les deux onglets de la bride de tuyau et insérer la
bride sur l’extrémité du tuyau de vidange.
2. Faire glisser le tuyau de vidange sur le raccord de la laveuse.
35
3. Une fois le tuyau de vidange en place, relâcher la prise de la pince.
4. Le
système de vidange de la laveuse peut être installé à l’aide d’un conduit d'évacuation
au plancher, un tuyau de rejet à l’égout - mural ou au plancher ou un évier de buanderie.
Décharge de l'eau de lavage dans un évier de buanderie ou tuyau de rejet à l'égout
Connecter la bride de retenue pour tuyau de vidange sur le tuyau de vidange ondulé.
AB
A. Emboîter une extrémité ou l'autre de la bride de retenue pour
tuyau de vidange sur le tuyau de vidange, au point de
commencement des ondulations.
B. Plier le tuyau de vidange pour le mettre au contact de la bride
de retenue du
tuyau de vidange, et l'emboîter pour la mise en
place.
Pour empêcher l'eau de vidange de refluer dans la laveuse :
Ne pas redresser le tuyau de vidange ni forcer l'excédent de tuyau dans le tuyau de rejet
à l'égout. Le tuyau doit être bien immobilisé, tout
en permettant le passage d'air.
Ne pas mettre l'excédent du tuyau de vidange dans le fond de l'évier de buanderie.
Égout au plancher
Il vous faudra peut-être des pièces supplémentaires. Voir Égout au plancher dans “Outillage
et pièces”.
Immobilisation du tuyau de vidange
1. Faire passer le cordon d'alimentation par-dessus la laveuse.
2. Fixer le tuyau de vidange au pied de l'évier de buanderie ou au tuyau rigide de rejet
à l'égout avec la courroie perlée fournie. (Voir les illustrations A et B.)
AB C
Si les robinets d'eau et le tuyau rigide de rejet à l'égout sont placés en retrait (voir
illustration C), introduire l'extrémité en col de cygne du tuyau de vidange dans le tuyau
rigide de rejet à l'égout. Attacher fermement les tuyaux d'arrivée d'eau et le tuyau de
vidange ensemble, avec la courroie perlée.
Ne pas forcer l'excédent du tuyau de vidange dans le
tuyau rigide de rejet à l'égout.
Réglage de l'aplomb de la laveuse
Un bon aplomb de la laveuse évite le bruit et les vibrations excessifs.
1. Utiliser un ni
veau placé sur le bord supérieur de la laveuse pour contrôler l'aplomb,
d'abord transversalement, puis dans le sens avant arrière.
Si la laveuse est placée contre un mur, on doit l'écarter légèrement du mur avant de
l'incliner vers l'arrière. Si la laveuse n'est pas d'aplomb, soulever l'avant de la laveuse
avec une cale de bois et ajuster la position des pieds selon le besoin; soulever ensuite
l'arrière de la laveuse et ajuster la longueur des pieds selon le besoin. Répéter ces
opérations jusqu'à l'obtention d'un aplomb correct de la laveuse.
2. Vérifier que les quatre pieds sont stables et reposent sur le sol. Vérifier ensuite que la
laveuse est parfaitement d'aplomb (utiliser un niveau).
3. Après a
voir établi l'aplomb correct de la laveuse, utiliser une clé plate de 17 mm pour
serrer l'écrou de chaque pied contre la caisse de la laveuse.
IMPORTANT : Le
s 4 pieds doivent être bien serrés. Si les écrous ne sont pas bloqués
contre la caisse de la laveuse, la laveuse peut vibrer.
36
4. La laveuse ne doit pas bouger d'avant en arrière, latéralement ou transversalement
lorsqu'on appuie sur les bords supérieurs.
5. F
aire glisser la laveuse à son emplacement final.
6. V
érifier le bon aplomb de la laveuse.
Achever l’installation
1. Consulter les spécifications électriques. Vérifier que la tension électrique disponible est
correcte et que la prise de courant est convenablement reliée à la terre. Voir
“Spécifications électriques”.
2. V
érifier que toutes les pièces sont maintenant installées. S'il reste une pièce, passer en
revue les différentes étapes pour découvrir laquelle aurait été oubliée.
3. Vérifier la présence de tous les outils.
4. Jeter/recycler tous les matériaux d'emballage.
5. V
érifier que les robinets d'eau sont ouverts.
6. V
érifier s'il y a des fuites autour des robinets et des tuyaux d'arrivée d'eau.
AVERTISSEMENT
Risque de choc électrique
Brancher sur une prise à 3 alvéoles reliée à la terre.
Ne pas enlever la broche de liaison à la terre.
Ne pas utiliser un adaptateur.
Ne pas utiliser un câble de rallonge.
Le non-respect de ces instructions peut causer
un décès, un incendie ou un choc électrique.
7. Brancher sur une prise à 3 alvéoles reliée à la terre.
8. Lire “Utilisation de la laveuse”.
9. P
our tester le fonctionnement de la laveuse et la nettoyer, s'assurer qu'il n'y a pas de
vêtements dans la laveuse, puis ajouter une tablette AFFRESH™ dans le tambour de la
laveuse. Sélectionner POWER/CANCEL, le programme Clean Washer (nettoyage de la
laveuse), puis sélectionner START/PAUSE. L'exécution de ce programme dure environ 50
minutes. Laisser la laveuse exécuter le programme complet sans interruption.
CARACTÉRISTIQUES ET AVANTAGES
Commandes électroniques
Les commandes électroniques flexibles sont faciles à utiliser, que vous soyez débutant ou
expert.
Distributeurs intelligents
Les distributeurs intelligents rendent votre laveuse véritablement automatique. Cette laveuse
comporte un distributeur à trois compartiments distincts pour le détergent du lavage
principal, l'assouplissant de tissu et l'agent de blanchiment au chlore. Le distributeur
comporte de grandes zones de versement. Le distributeur est auto-nettoyant et peut être
facilement retiré. Les produits de lessive sont dilués avec de l'eau fraîche et ajoutés à la
charge au moment approprié au cours du programme de lavage.
Programme Clean Washer with AFFRESH™
(nettoyage de la laveuse avec AFFRESH™)
Ce programme utilise la vapeur pour augmenter la température de la machine et rend la
laveuse autonettoyante en effectuant un rinçage qui élimine toute poussière ou autre résidu
de l'intérieur. L'utilisation du nettoyant pour laveuse AFFRESH™ ou d'un agent de
blanchiment au chlore liquide avec ce programme éliminera et empêchera la réapparition des
résidus à l'origine de mauvaises odeurs.
Niveau d'eau automatique
Cette laveuse ajuste automatiquement le niveau de l'eau pour un nettoyage et un rinçage
parfaits. Deux détecteurs déterminent le volume de la charge, la composition de la charge et
le niveau de mousse; ils ajustent ensuite le niveau d'eau au réglage approprié. Ceci supprime
la nécessité d'évaluer le niveau d'eau nécessaire. Le niveau d'eau correspond exactement au
volume de chaque charge de lavage.
Super capacité
L'absence d'agitateur permet de laver des articles plus grands et plus encombrants tels qu'un
couvre-lit de très grande taille. Vous pouvez aussi laver davantage de vêtements à la fois, ce
qui signifie moins de charges.
Système d’équilibre Smooth Balance™
Pour réduire le “déplacement” ou le “déséquilibre” de la laveuse, celle-ci comprend :
2 ressorts pour isoler les vibrations
4 amortisseurs à la base de la laveuse pour minimiser le mouvement
Tambour en acier inoxydable de qualité commerciale
Le tambour en acier inoxydable de qualité commerciale élimine la corrosion et permet des
vitesses d'essorage plus élevées pour une meilleure évacuation de l'eau et une réduction de la
durée de séchage comparé aux laveuses à chargement par l'avant traditionnelles.
Système de lavage Haute efficacité
Votre nouvelle laveuse à chargement frontal Haute efficacité fait gagner du temps en
permettant des charges moins nombreuses et plus importantes, et diminue vos factures d'eau
et d'énergie en aidant à préserver les ressources.
37
Vitesses d'essorage
Cette laveuse sélectionne automatiquement la vitesse d’essorage en fonction du programme
sélectionné. Ce réglage effectué à l'usine peut toutefois être modifié. Cette laveuse offre
jusqu'à cinq choix de vitesses d'essorage différentes.
Chauffe-eau
Cette laveuse comporte un chauffe-eau qui chauffe automatiquement l’eau à la température
optimale pour le programme sélectionné. Ceci permet un nettoyage par étapes : l’eau tiède
est d'abord introduite et mélangée avec le détergent, puis réchauffée. Le nettoyage par étapes
débute le programme de lavage avec de l’eau tiède pour aider à éliminer les taches (de sang
ou d’herbe par exemple). Ce dispositif de chauffage est activé avec les programmes Whitest
Whites (blancs les plus blancs), Heavy Duty (service intense) et Normal/Casual (normal/tout-
aller).
Commande automatique de la température
La commande automatique de la température détecte et maintient électroniquement une
température d'eau uniforme. La commande automatique de la température régule l'arrivée
d'eau chaude et d'eau froide. La commande automatique de la température est
automatiquement activée lorsqu'un programme est sélectionné.
Ajout de vêtements
Il est possible d'ajouter des vêtements à la charge durant les 8 premières minutes du
programme. Pendant ce temps, le témoin lumineux indique qu'il est possible d'ajouter des
vêtements.
Action spéciale de nettoyage avec système
de lavage Sensi-Care™
Cette laveuse achemine 100 % de l'eau par le biais des distributeurs pour assurer un rinçage
et un mélange complet de tous les produits avant qu'ils n'entrent en contact avec les
vêtements. L'eau est ensuite aspergée du haut à l'avant vers le centre de la charge, fournissant
une distribution uniforme et une performance de nettoyage optimale. Il est normal que de
petites quantités d'eau demeurent dans les distributeurs lorsque le programme de lavage
est achevé.
Système de détergent efficace
Cette laveuse est équipée d'une valve spécialement conçue pour se fermer durant l'étape de
lavage pour que la totalité du mélange d'eau et de détergent soit utilisée pour la charge. Le
système de détergent efficace évite tout gaspillage d'eau ou de détergent.
Détection dynamique de déséquilibre
Cette laveuse utilise deux capteurs pour détecter le volume de la charge et tout déséquilibre
au sein de la charge. Le système de suspension et les commandes sont spécialement conçus
pour redistribuer la charge automatiquement.
UTILISATION DE LA LAVEUSE
REMARQUE : Le tableau de commande de votre modèle peut différer de celui illustré ci-dessus.
38
Mise en marche de la laveuse
AVERTISSEMENT : Pour réduire le risque d'incendie, de choc électrique ou de blessures
corporelles, lire les INSTRUCTIONS IMPORTANTES DE SÉCURITÉ avant de faire fonctionner
cet appareil.
Le texte suivant est un guide pour
l'utilisation de la laveuse. Se référer aux sections
spécifiques de ce manuel pour obtenir des renseignements plus détaillés.
Ne pas remiser des produits de lessive sur le dessus de
cette laveuse. La vibration est normale
durant le fonctionnement.
Utilisation du détergent approprié
Utiliser uniquement des détergents Haute efficacité. Pour ce type de détergent, “HE” ou
“Haute efficacité” sera mentionné sur l'emballage. Ce système de lavage, utilisant moins
d'eau, provoquera trop de mousse avec un détergent ordinaire non HE. L'utilisation d'un
détergent ordinaire est susceptible d'occasionner des erreurs de la part de la laveuse, des
durées de programmes plus longues et une performance de rinçage réduite. Ceci peut aussi
entraîner des défaillances des composants et une moisissure perceptible. Les détergents HE
sont conçus pour produire la quantité de mousse adéquate pour le meilleur rendement. Suivre
les recommandations du fabricant pour déterminer la quantité de détergent à utiliser.
N’oubliez pas que les détergents concentrés (par exemple 2 x ou plus) utiliseront moins de
détergent selon la taille de la charge.
Utiliser uniquement un détergent HE Haute efficacité.
Premier programme de lavage sans linge à laver
Avant de laver les vêtements pour la première fois, choisir le programme Normal/Casual
(normal/tout-aller) et l'exécuter sans linge (si cela n'a pas déjà été fait au cours de l'étape
d'installation finale). Utiliser uniquement un détergent HE Haute efficacité. Utiliser la moitié
de la quantité recommandée par le fabricant pour une charge de taille moyenne. Ce
programme préalable sert à garantir que l'intérieur est propre avant de laver des vêtements.
Pour tous les programmes de lavage
1. Ouvrir la porte de la laveuse en tirant sur la poignée. Trier le linge d'après la couleur et le
type de tissu. Placer une charge de linge trié dans la laveuse. Ne pas surcharger la
laveuse. Une surcharge peut causer un nettoyage médiocre.
La laveuse peut être bien remplie mais le linge ne doit pas être tassé. La porte de la
laveuse doit fermer facilement.
Mélanger les gros articles avec les petits articles et éviter de laver des articles seuls.
Charger la laveuse uniformément.
On recommande de laver les petits articles tels que les chaussettes d'enfants dans un
sac en filet pour le linge.
Lorsqu'on retire le linge, vérifier de temps en temps sous le joint de couleur grise à
l'avant de la cuve qu'il n'y a pas de petits articles coincés.
2. Fermer la porte de la laveuse en la poussant fermement jusqu'à ce que le verrou
s'enclenche. La porte de la laveuse demeurera verrouillée durant le programme de lavage.
REMARQUE : Lorsqu'un progr
amme de lavage est terminé, la porte doit être ouverte puis
refermée avant qu'un nouveau programme puisse commencer. La porte peut être ouverte
seulement si on a sélectionné START/PAUSE (mise en marche/pause) ou POWER/CANCEL
(mise sous tension/annulation) alors que le témoin Add Clothes (ajouter des vêtements)
est allumé ou si le programme a été annulé. Voir “Pour annuler un programme” dans la
section "Changement de programmes, options et modificateurs".
3. Ouv
rir le tiroir distributeur et verser les produits de lessive dans les compartiments de
détergent de lavage principal, d'agent de blanchiment au chlore ou d'assouplissant de
tissu. Fermer le tiroir lentement pour éviter les renversements. Voir Utilisation du
distributeur.
4. Mettre la laveuse en marche en sélectionnant POWER/CANCEL. Sélectionner un des
programmes en tournant le sélecteur de programme. Le témoin lumineux correspondant
au programme sélectionné s'allume. Lors de la sélection d'un programme de lavage, les
préréglages d'options, température d'eau, vitesse d'essorage et niveau de saleté pour le
programme sélectionné s'allument. L'afficheur indique la durée résiduelle estimée. Les
préréglages procurent aux tissus les soins recommandés pour le programme sélectionné.
Voir "Programmes".
5. Sélectionner
les options désirées, telles que Max Extract
TM
(extraction maximale), Extra
Rinse (rinçage supplémentaire) et Steam Clean (nettoyage à la vapeur). Toutes les options
ne sont pas disponibles avec tous les programmes. Voir "Options".
6. Sélectionner
les modificateurs désirés, tels que Soil Level (niveau de saleté), Wash Temp
(température de lavage) et Spin Speed (vitesse d'essorage). Tous les modificateurs ne sont
pas disponibles avec tous les programmes et toutes les options. Voir "Modificateurs".
7. Si
désiré, sélectionner SIGNAL ON/OFF (signal marche/arrêt). Le signal est utile lorsque
vous lavez des articles qui doivent être enlevés de la laveuse dès qu'elle s'arrête.
39
8. Pour commencer le programme de lavage immédiatement
Sélectionner START/PAUSE (mise en marche/pause).
Si on ne sélectionne pas START/PAUSE dans les 60 minutes qui suivent le choix d'un
programme, la laveuse s'éteint automatiquement.
Lorsque le programme de lavage est terminé, le témoin lumineux indique Done
(terminé), la porte se déverrouille et la charge peut être retirée de la laveuse. La
laveuse s'éteint automatiquement 5 minutes après la fin du programme et le témoin
Done s'éteint. Pour éteindre manuellement la laveuse après la fin d'un programme de
lavage, sélectionner une fois POWER/CANCEL (mise sous tension/annulation).
Utilisation du distributeur
Votre nouvelle laveuse comporte un tiroir distributeur avec trois compartiments distincts pour
les produits de lessive - un pour le détergent, un pour l'agent de blanchiment au chlore et un
pour l'assouplissant de tissu liquide. Les produits de lessive sont dilués et distribués
automatiquement au moment approprié durant le programme de lavage, ce qui évite à
l'utilisateur de retourner à la laveuse durant le programme pour ajouter ces produits.
Il est normal que de petites quantités d'eau demeu
rent dans les distributeurs lorsque le
programme de lavage est achevé.
Ne pas placer des produits de lessive directement dans la cuve de lavage. Toujours utiliser les
distributeurs appropriés pour ajouter les produits de lessive.
Choix du détergent approprié
Utiliser uniquement des détergents Haute efficacité. Pour ce type de détergent, “HE” ou
“Haute efficacité” sera mentionné sur l'emballage. Ce système de lavage, utilisant moins
d'eau, provoquera trop de mousse avec un détergent ordinaire non HE. L'utilisation d'un
détergent ordinaire est susceptible d'occasionner des erreurs de la part de la laveuse, des
durées de programmes plus longues et une performance de rinçage réduite. Ceci peut aussi
entraîner des défaillances des composants et une moisissure perceptible. Les détergents HE
sont conçus pour produire la quantité de mousse adéquate pour le meilleur rendement.
Suivre les recommandations du fabricant pour déterminer la quantité de détergent à utiliser.
N’oubliez pas que les détergents concentrés (par exemple 2 x ou plus) utiliseront moins de
détergent selon la taille de la charge.
Utiliser uniquement un détergent HE Haute efficacité.
Pour remplir les compartiments du distributeur
1. Tirer le tiroir distributeur.
2. Verser les produits de lessive désirés dans les compartiments appropriés.
3. Enfoncer le
tiroir distributeur lentement et complètement (pour éviter les renversements).
A
C
D
E
B
Distributeur
A. Sélecteur du type de détergent
B. Compartiment du lavage principal
C. Levier de dégagement du distributeur
D. Compartiment pour agent de blanchiment au chlore
E. Compartiment pour a
ssouplissant de tissu
Compartiment du lavage principal
(Lettre B sur l'illustration du distributeur)
Verser le détergent HE liquide ou en poudre dans ce compartiment pour le programme de
la
vage principal. Le sélecteur de type de détergent (A) doit toujours être placé dans la bonne
position pour le type de détergent utilisé. Faire glisser le sélecteur du type de détergent en
position correcte.
IMPORTANT :
L'agent de blanchiment sans danger pour les couleurs liquide ou en poudre peut être
versé dans le compartiment du lavage principal avec le même type de détergent, liquide
ou en poudre.
Utiliser la quantité de détergent et d’agent de blanchiment sans danger pour les couleurs
recommandée par le fabricant en fonction de la taille de la charge.
En cas d’utilisation de l’option Delay Wash (lavage différé), on doit utiliser un produit de
lessive en poudre dans le compartiment de lavage principal car les produits liquides sont
susceptibles de couler hors du compartiment, avant même que le lavage principal ne
commence.
40
Détergent liquide :
LIQUI
SO
A
B
Sélecteur en position pour le détergent liquide
A. Sélecteur du type de détergent
Détergent en poudre :
LIQUI
SO
A
B
Sélecteur en position pour le détergent en poudre
A. Sélecteur du type de détergent
Compartiment pour l'agent de blanchiment
(Lettre D sur l'illustration du distributeur)
Ne pas verser plus de
2
/
3
de tasse (160 mL) d'agent de blanchiment au chlore liquide dans ce
compartiment. L'agent de blanchiment est automatiquement dilué et distribué au moment
opportun au cours du premier rinçage après le programme de lavage. Ce compartiment ne peut
diluer un agent de blanchiment en poudre.
Toujours mesurer la quantité d'agent de blanchiment liquide au chlore. Utiliser une tasse
à mesurer avec un bec verseur; ne pas utiliser une quantité approximative. Suivre les
directives du fabricant pour l'utilisation adéquate.
Toujours mesurer la quantité d'agent de blanchiment. Utiliser une tasse à mesurer dotée
d'un bec verseur; ne pas verser une quantité au hasard. Suivre les recommandations du
fabricant pour une utilisation appropriée.
Ne pas remplir au-delà du niveau "MAX". Un remplissage excessif pourrait causer des
dommages aux vêtements.
Compartiment pour assouplissant de tissu
(Lettre E sur l'illustration du distributeur)
Verser une quantité mesurée d'assouplissant de tiss
u liquide dans le compartiment pour
assouplissant de tissu, si désiré.
REMARQUES :
Utiliser seulement de l'assouplissant de tissu liquide dans ce distributeur.
Ne pas remplir excessivement. La capacité du distributeur est de ¼ de tasse (60 mL).
L'assouplissant de tissu est dispensé au cours du rinçage. Si Extra Rinse est sélectionné,
l'assouplissant de tissu sera dispensé pendant le rinçage supplémentaire.
Ne pas utiliser de boules distributrices d'assouplissant de tissu dans cette laveuse. Les
boules distributrices ne fonctionnent pas correctement avec cette laveuse.
Ne pas renverser ou faire couler d'assouplissant de tissu sur les vêtements.
À la fin du programme, il est possible qu'une petite quantité d'eau reste dans le
distributeur. Ceci est normal.
Pause ou remise en marche
1. Pour mettre la laveuse en pause à tout moment, sélectionner START/PAUSE.
2. Pour poursuivre le programme, sélectionner START/PAUSE (pendant environ 1 seconde).
Changement des programmes,
options et modificateurs
Toutes les options et tous les modificateurs ne sont pas disponibles avec tous les programmes.
Les programmes, options et modificateurs peuvent être changés à tout moment tant que
START/PAUSE n'a pas été sélectionné.
Les options et modificateur
s peuvent être changés à tout moment après avoir sélectionné
START/PAUSE et avant la mise en marche de l'option ou du modificateur.
Pour annuler un programme et en sélectionner un autre
1. Sélectionner de
ux fois POWER/CANCEL (mise sous tension/annulation).
2. Sélectionner le programme désiré.
3. Sélectionner
les OPTIONS désirées.
4. Sélectionner START/PAUSE (pendant environ 1 seconde) pour remettre la laveuse en
marche au début du nouveau programme.
Pour annuler un programme
1. Sélectionner une fois
POWER/CANCEL.
2. La laveuse s'éteint, la porte se déverrouille et les vêtements peuvent être retirés.
REMARQUE :
Si le niveau d'eau ou la température est trop élevé(e), la laveuse effectuera
automatiquement une vidange avant le déverrouillage de la porte.
Pour changer les options ou les modificateurs
lorsque le programme a commencé
1. Sélectionner une fois START/PAUSE.
2. Sélectionner
les OPTIONS ou MODIFICATEURS désirés.
3. Sélectionner START/PAUSE (pendant environ 1 seconde) pour poursuivre le programme.
41
Pour vidanger la laveuse manuellement
1. Sélectionner une fois ST
ART/PAUSE.
2. Sélectionner DRAIN/SPIN (vidange et essorage).
3. Sélectionner S
TART/PAUSE (pendant environ 1 seconde) pour commencer la vidange.
4. Lorsque l'essorage est terminé, la porte se déverrouille. Les articles peuvent être retirés de
la laveuse.
Témoins lumineux
Cet indicateur indique quelle partie du programme la laveuse est en train d’exécuter ainsi que
la durée résiduelle estimée. Il peut aussi indiquer à quel moment on peut ajouter un article
supplémentaire au programme de lavage et à quel moment les commandes sont verrouillées.
Ajout d'articles
Cette laveuse octroie une période de 8 minutes pendant laquelle les vêtements oubliés
peuvent être ajoutés à la charge. Vous pouvez ajouter des articles dans la laveuse tant que le
témoin lumineux Add Clothes est allumé.
Pour ajouter des articles
1. Sélectionner une fois START/PAUSE. La porte de la laveuse se déverrouille et les articles
peuvent être ajoutés.
2. P
our poursuivre le programme, fermer la porte et sélectionner START/PAUSE (pendant
environ 1 seconde).
3. Pour déverrouiller la porte à la fin de la période Add Clothes, appuyer deux fois sur
POWER/CANCEL. Ceci annulera le programme de lavage.
Programme terminé
Le témoin done reste allumé pendant 60 minutes, jusqu’à ce que l’on ouvre la porte de la
laveuse ou que l’on appuie sur le bouton Power/Cancel (mise sous tension/annulation).
Verrouillage des commandes
La fonction Control Lock (verrouillage des commandes) évite l'utilisation involontaire de la
laveuse. Vous pouvez aussi utiliser la caractéristique de verrouillage des commandes pour éviter
des changements involontaires de programme ou d'option durant un programme. Lorsque le
témoin Control Lock est allumé durant un programme, tous les boutons sont désactivés à
l'exception des boutons Control Lock (verrouillage des commandes), Power/Cancel (mise sous
tension/annulation), et Start/Pause (mise en marche/pause).
Pour verrouiller les commandes
Appuyer sur le bouton CONTROL LOCK pendant 3 secondes.
Le témoin lumineux CONTROL LOCK (commandes verrouillées) est allumé.
Pour déverrouiller les commandes
Appuyer sur le bouton CONTROL LOCK pendant 3 secondes, jusqu'à ce que le témoin
lum
ineux Control Lock s'éteigne.
Door Locked (porte verrouillée)
Lorsque le témoin lumineux s'allume, la porte est verrouillée.
Durée résiduelle estimée
La durée du programme varie automatiquement en fonction de la pression et de la
température de l'eau, du détergent et de la charge de linge. La durée du programme sera
prolongée en cas d'excès de mousse ou si la charge est déséquilibrée. La procédure contre la
mousse élimine l'excès de mousse et permet un rinçage correct de vos vêtements. Lors de la
procédure de déséquilibre, l'affichage du temps se mettra en pause jusqu'à ce que cette
procédure soit terminée, puis reprendra en même temps que le programme. Ces procédures
peuvent ajouter jusqu'à trente minutes à la durée par défaut du programme.
Programmes
Pour sélectionner un programme, tourner le bouton de commande au programme désiré.
Chaque programme est conçu pour différents types de tissu et niveaux de saleté.
Chaque programme comporte un niveau de saleté (durée du programme), une
température de l'eau et une vitesse d'essorage préréglés et peut comporter des options
préréglées. Les préréglages apportent aux tissus les soins recommandés pour le
programme sélectionné.
Les préréglages peuvent être modifiés à tout moment avant que l'on n'appuie sur START
(mise en marche). Toutes les options et tous les modificateurs ne sont pas disponibles avec
tous les programmes. (Pour modifier les réglages après le début du programme, appuyer
une fois sur PAUSE, puis sélectionner les réglages désirés. Appuyer de nouveau sur START
pour poursuivre le programme.)
Whitest Whites (blancs les plus blancs)
Ce programme est spécialement conçu pour le nettoyage de charges de linge blanc sale avec
ajout d'agent de blanchiment. Les températures de lavage élevées assurent un
fonctionnement optimal de l'agent de blanchiment. Un rinçage supplémentaire fournit une
performance de rinçage optimale pour éviter les résidus de chlore sur votre lessive. Ce
programme combine un culbutage à vitesse rapide, une durée de lavage prolongée et un
essorage à vitesse très élevée pour réduire la durée de séchage.
Heavy Duty (service intense)
Utiliser ce programme pour laver des charges de vêtements robustes, aux couleurs grand teint
et très sales. Ce programme combine un culbutage à vitesse rapide, une durée de lavage
prolongée et un essorage à vitesse très élevée pour réduire la durée de séchage. Si la
température de l'eau est inférieure à celle nécessaire pour ce programme, le chauffe-eau
réchauffera l'eau à la température idéale.
42
Normal/Casual (normal/tout-aller)
Utiliser ce programme pour laver des articles en coton et en lin normalement sales. Ce
programme combine un culbutage à vitesse moyenne et un essorage à haute vitesse.
Delicate (articles délicats)
Utiliser ce programme pour laver des tissus et des vêtements qui ne se repassent pas;
l'étiquette de soin du tissu indiquera “Permanent Press” (pressage permanent), “Wrinkle Free”
(anti-froissement), ou “Gentle” (délicat). Ce programme combine un culbutage à basse vitesse
et un essorage à basse vitesse afin de réduire le froissement.
Quick Wash (lavage rapide)
Utiliser ce programme pour laver de petites charges de vêtements légèrement sales dont on
a besoin rapidement. Ce programme combine un
culbutage à vitesse rapide, une durée de
lavage plus courte et un essorage à vitesse très élevée pour réduire la durée de séchage.
Sanitary (sanitaire)
Les programmes certifiés par NSF International, tierce partie indépendante et organisme de
certification, sont ceux dont la sélection de température d’assainissement est disponible. La
certification a vérifié que ces programmes réduisent 99,9 % des bactéries que l’on trouve
généralement dans les vêtements, articles de literie et serviettes. Il n’y a pas de transfert de
bactéries entre les charges une fois le programme terminé.
Certifié pour aseptiser
Utiliser ce programme pour laver des tissus grand teint, très sales. Ce programme combine
une température extrêmement chaude et une vitesse de culbutage rapide pour garantir
l’élimination des saletés importantes et des taches. Il est recommandé de régler le chauffe-eau
à 120ºF (49ºC) pour assurer un bon rendement pendant ce programme. Une vitesse
d'essorage très élevée permet de réduire la durée de séchage. Seuls le programme
d'assainissement a été conçu pour répondre aux spécifications du NSF Protocol P172
concernant l'efficacité d'assainissement.
Power Wash (lavage haute puissance)
Utiliser ce programme pour laver de petites charges de vêtemens de travail très sales tels que
salopettes, treillis, chandails, pantalons et vêtements d’extérieur. Ce programme combine une
température d’eau élevée, de rinçages optimaux et une durée de programme plus longue
pour garantir l’élimination de toutes les taches et saletés de votre lessive.
Clean Washer with AFFRESH™ (nettoyage de la laveuse avec AFFRESH™)
Utiliser ce programme une fois par mois pour que l'intérieur de la laveuse reste frais et
propre. Ce programme utilise un niveau d'eau plus élevé en combinaison avec les pastilles
Affresh
TM
ou l’agent de blanchiment et la vapeur, pour nettoyer en profondeur l'intérieur de
la laveuse. Ce programme ne doit pas être interrompu.
Voir “Nettoyage de la laveuse” dans la
section "Entretien de la laveuse".
IMPORTANT : Ne pas placer de vêtements dans la laveuse pendant le programme Clean
Washer (nettoyage de la laveuse).
Rinse & Spin (rinçage et essorage)
Utiliser ce programme pour obtenir uniquement un rinçage et un essorage. Ce programme
combine un culbutage à vitesse élevée et un essorage à vitesse très élevée. Si désiré, on peut
réduire la vitesse d'essorage en sélectionnant la vitesse souhaitée à partir du modificateur
Spin speed (vitesse d'essorage).
Le programme Rinse & Spin est utile pour :
Les charges qui nécessitent un rinçage uniquement, tels les maillots de bain.
REMARQUE : P
our les charges plus délicates, lors de l'utilisation d'un programme Rinse
& Spin pour le rinçage de maillots de bain, changer le réglage du modificateur de vitesse
d'essorage à Medium (moyenne) ou Low (basse) pour éviter toute tension du tissu.
L'ajout d'assouplissant de tissu à une charge.
Drain & Spin (vidange et essorage)
Utiliser ce programme pour vidanger la laveuse ou pour vidanger et essorer la charge de
lavage. La vitesse d'essorage est préréglée à Extra High (très élevée). Si désiré, on peut réduire
la vitesse d'essorage en sélectionnant la vitesse souhaitée à partir du modificateur Spin Speed
(vitesse d'essorage).
REMARQUE : Les c
harges de vêtements synthétiques, tissus délicats, articles lavables à la
main et lainages doivent être vidangées sans essorage ou avec essorage à basse vitesse pour
ne pas déformer les tissus.
Préréglages de programme
Chaque programme comporte un niveau de saleté (durée du programme), une température
de l'eau et une vitesse d'essorage préréglés. Le
s préréglages procurent les soins aux tissus
recommandés pour le programme sélectionné. Voir le tableau.
Programme
Niveau de saleté
(durée de programme)
Temp. de l’eau Vitesse d’essorage
Whitest Whites
(blancs les plus blancs)
Normal
(1:15)
Hot/Cold
(chaude/froide)
Extra High
(très élevée)
Heavy Duty
(service intense)
Intense
(1:20)
Hot/Cold
(chaude/froide)
Extra High
(très élevée)
Normal/Casual
(normal/tout-aller)
Normal
(0:50)
Warm/Cold
(tiède/froide)
High (élevée)
Delicate
(articles délicats)
Normal
(0:40)
Cold/Cold
(froide/froide)
Low (basse)
Quick Wash
(lavage rapide)
Peu sale
(0:30)
Warm/Cold
(tiède/froide)
Extra High
(très élevée)
Sanitary
(sanitaire)
Normal
(1:50)
Hot/Cold
(chaude/froide)
Extra High
(très élevée)
Power Wash
(lavage haute
puissance)
intense
(1:55)
Hot/Cold
(chaude/froide)
Extra High
(très élevée)
Clean Washer with
AFFRESH™ (nettoyage
de la laveuse avec
AFFRESH™)
N/A
(0:50)
N/A N/A
Rinse & Spin
(rinçage/essorage)
N/A
(0:20)
Cold/Cold
(froide/froide)
Extra High
(très élevée)
43
Modification des préréglages de programme
Appuyer sur le sélecteur de chaque réglage jusqu'à ce que le réglage désiré s'allume.
Sons normaux émis par la laveuse
Comme pour tout appareil neuf, vous entendrez des sons auxquels vous n'êtes pas habitués.
Vous pouvez entendre différents sons lors du verrouillage/déverrouillage de la porte et durant les
processus de lavage, rinçage et essorage. Entre les changements dans les actions de lavage, la
laveuse fera des pauses momentanées. Vous entendrez l'éclaboussement de l'eau pendant les
programmes de lavage et de rinçage. Ces nouveaux sons et pauses font partie du fonctionnement
normal de la laveuse.
Options
Vous pouvez personnaliser votre lavage en ajoutant des options à vos sélections de
programme. Vous pouvez ajouter ou modifier une option après le début d'un programme à
tout moment avant la mise en marche de l'option sélectionnée. Toutes les options ne sont pas
disponibles avec tous les programmes.
Consulter le “Guide de lessivage” pour un aperçu des options possibles pour chaque
sélection de programme de lavage.
Vous pouvez choisir plusieurs options par programme. Certaines options ne peuvent être
sélectionnées avec certains programmes; par exemple, l'option durée de trempage est
incompatible avec le programme de lavage rapide.
Si une option est disponible avec un programme sélectionné, le témoin lumineux de cette
option s'allume au moment de la sélection.
Si une option n'est pas disponible avec un programme sélectionné, un bref signal sonore
est émis et le témoin lumineux de cette option ne s'allume pas au moment de la sélection.
Signal On/Off (marche/arrêt)
Utiliser cette option pour allumer ou éteindre le bouton-signal indiquant la fin de programme.
Max Extract
TM
(extraction maximale)
Utiliser cette option pour ajouter un essorage supplémentaire à n'importe quel programme
pour réduire les durées de séchage pour certains tissus lourds en réduisant l'excès d'eau, ce
qui peut permettre d'économiser de l'énergie.
Extra Rinse (rinçage supplémentaire)
Un second rinçage peut être effectué pour favoriser l'élimination des résidus de détergent ou
d'agent de blanchiment sur les vêtements. Cette option fournit un rinçage supplémentaire
avec une eau à la même température que pour le rinçage normal. Il s'agit du réglage de
rinçage par défaut pour le programme Whitest Whites (blancs les plus blancs).
Fresh Spin/Fresh Hold (refraîchissement de essorage/pause refraîchissement)
Utiliser cette option si l’on n’est pas en mesure de décharger les vêtements rapidement après
la fin du programme de lavage. Cette option fournit un culbutage et une circulation d’air
périodiques (grâce à un ventilateur silencieux à très faible consommation d’énergie) pendant
une période maximale de 6 heures (refraîchissement de essorage) ou une période maximale
de10 heures (pause refraîchissement) afin de rafraîchir vos vêtements. Pendant ce temps, le
témoin lumineux “Done” (terminé) reste activé, la porte verrouillée et le témoin lumineux de
Fresh Spin (Fresh Hold) clignote. La caractéristique Fresh Spin (Fresh Hold) s’arrête
automatiquement el le verrou de la porte s’ouvre une fois la durée écoulée ou si l’on appuie
sur Cancel (annulation) pour décharger le linge à n’importe quel moment.
Modificateurs
Les préréglages de programme pour le niveau de saleté (durée du programme), la température
de l'eau et la vitesse d'essorage peuvent être modifiés. On peut changer ces réglages à l'aide
des modificateurs. On peut modifier un modificateur avant ou pendant un programme
jusqu'à ce que cette partie du programme commence. Tous les modificateurs ne sont pas
disponibles avec tous les programmes et toutes les options.
Pour modifier le niveau de saleté (durée du programme), sélectionner le bouton SOIL
LEVEL jusqu'à ce que le réglage désiré s'allume.
Pour modifier la température de l'eau, sélectionner le bouton WASH TEMP jusqu'à ce
que le réglage désiré s'allume.
Pour modifier la vitesse d'essorage, sélectionner le bouton SPIN SPEED jusqu'à ce que le
réglage désiré s'allume.
Temp. de l'eau
Sélectionner une température de l'eau selon le type de charge à laver. Utiliser l'eau de lavage
la plus chaude sans danger pour les tissus. Suivre les instructions figurant sur l'étiquette des
vêtements.
Les rinçages à l'eau tiède permettent un meilleur séc
hage que les rinçages à froid. Les
rinçages à l'eau tiède augmentent le froissement. Dans les climats froids, un rinçage à l'eau
tiède facilite la manipulation de la charge. Les rinçages à froid économisent de l'énergie.
Drain & Spin
(vidange et essorage)
N/A
(0:11)
N/A Extra High
(très élevée)
Programme
Niveau de saleté
(durée de programme)
Temp. de l’eau Vitesse d’essorage
44
Dans les températures d'eau de lavage inférieures à 60ºF (15,6ºC), les détergents ne se
dissolvent pas correctement. Les saletés peuvent être difficiles à enlever.
Tissus recommandés pour les différentes températures d'eau de lavage
Température de l'eau de lavage Tissus suggérés
HOT (chaude) Tissus grand teint robustes
Blancs et couleurs claires
Saleté intense
WARM (tiède) Couleurs vives
Saleté modérée à légère
COLD (froide) Couleurs qui déteignent ou s'atténuent
Saleté légère
Dans les températures d'eau de lavage inférieures à 60ºF (15,6ºC), les détergents ne se dissolvent pas correctement.
Les saletés peuvent être difficiles à enlever.
Commande automatique de la température
La commande automatique de la température détecte et maintient électroniquement une
température d'eau uniforme. La commande automatique de la température régule l'arrivée
d'eau chaude et d'eau froide. La commande automatique de la température est
automatiquement activée lorsqu'un programme est sélectionné. Voir “Préréglages de
programme” dans Programmes.
La commande automatique de la température fonctionne avec tous les réglages de
température de lavage et de rinçage.
GUIDE DE LESSIVAGE
Consulter ce tableau pour les types de charges suggérés et le programme correspondant. Pour chacun des programmes de la laveuse, les options disponibles sont indiquées à droite.
PROGRAMME TYPE DE CHARGE SUGGÉRÉ OPTIONS DISPONIBLES
Signal
ON/OFF
Delay
Start
Extra
Rinse
Fresh Spin/
Fr
esh Hold
Max
Extract
TM
Whitest Whites
(blancs les plus blancs)
Tissus blancs très sales
✓ ✓ ✓ ✓ ✓
Heavy Duty (service intense) Vêtements très sales tels que sous-vêtements, serviettes, chemises, etc.
✓ ✓ ✓ ✓ ✓
Normal/Casual
(normal/tout-aller)
Vêtements en polyester, nylon, coton, lin ou mélanges de coton et
normalement sales tels que chemisiers, chemises, salopettes, etc.
✓ ✓ ✓ ✓ ✓
Delicate
(articles délicats)
Utiliser ce programme pour laver des tissus et des vêtements qui ne se
repassent pas; l'étiquette de soin du tissu indiquera “Permanent Press”
(pressage permanent), “Wrinkle Free” (anti-froissement), ou “Gentle” (délicat).
✓ ✓ ✓ ✓
Quick Wash
(lavage rapide)
Vêtements de sport en coton, polyester, nylon et mélanges de coton,
légèrement sales
✓ ✓ ✓ ✓
Sanitary
(sanitaire)
Articles très sales tels que sous-vêtements, serviettes, vêtements de travail,
couches, etc.
✓ ✓ ✓ ✓ ✓
Power Wash
(lavage haute puissance)
Vêtements de travail très sales tels que salopettes, treillis, chandails,
pantalons et vêtements d’extérieur.
✓ ✓ ✓ ✓ ✓
Clean Washer with AFFRESH™
(nettoyage de la laveuse avec
AFFRESH™)
Ne pas placer de vêtements
✓ ✓
Rinse & Spin
(rinçage et essorage)
Vêtements en coton, lin, polyester ou nylon
✓ ✓ ✓
Drain & Spin
(vidange et essorage)
Vêtements en coton, lin, polyester ou nylon
✓ ✓ ✓
45
CONSEILS DE LESSIVAGE
Préparation des vêtements pour le lavage
Suivre les recommandations suivantes pour prolonger la vie de vos vêtements.
Utiliser uniquement des détergents Haute efficacité. Pour ce type de détergent, “HE” ou
“Haute efficacité” sera mentionné sur l'emballage. Ce système de lavage, utilisant moins
d'eau, provoquera trop de mousse avec un détergent ordinaire non-HE. L'utilisation d'un
détergent ordinaire est susceptible d'occasionner des erreurs de la part de la laveuse, des
durées de programmes plus longues et une performance de rinçage réduite. Ceci peut
aussi entraîner des défaillances des composants et une moisissure perceptible. Les
détergents HE sont conçus pour produire la quantité de mousse adéquate pour le meilleur
rendement. Suivre les recommandations du fabricant pour déterminer la quantité de
détergent à utiliser. N’oubliez pas que les détergents concentrés (par exemple 2 x ou plus)
utiliseront moins de détergent selon la taille de la charge.
Utiliser uniquement un détergent HE Haute efficacité.
Fermer les fermetures à glissière, les boutons pression et les crochets pour éviter
d'accrocher d'autres articles. Retirer les épingles, boucles et autres objets durs pour éviter
d'égratigner l'intérieur de la laveuse. Ôter les garnitures et les ornements non lavables.
Vider les poches et les retourner.
Retourner les revers et enlever la charpie et la poussière avec une brosse.
Retourner les lainages et tricots synthétiques à l'envers pour éviter le boulochage.
Attacher les cordons et les ceintures pour empêcher l'emmêlement.
Raccommoder les déchirures, les ourlets défaits et les coutures.
Traiter les taches.
Les vêtements tachés ou mouillés doivent être lavés sans délai pour obtenir les meilleurs
résultats.
Mélanger les petits articles avec les gros, éviter de laver un article seul et répartir la charge
de façon égale dans la laveuse.
Laver les petits articles tels que les chaussettes d'enfants dans un sac en filet pour le linge.
Pour obtenir une charge équilibrée, on recommande d'utiliser plus d'un sac et de remplir
chaque sac avec des quantités similaires.
Tri
Séparer les articles très sales des articles légèrement sales, même si on les lave
normalement ensemble. Séparer les articles qui forment de la charpie (serviettes, chenille)
des articles qui retiennent la charpie (velours côtelé, synthétiques, pressage permanent).
Dans la mesure du possible, retourner les articles qui forment de la charpie.
Séparer les couleurs foncées des couleurs claires et les articles grand teint des articles qui
déteignent.
Trier en fonction des tissus et de la confection (cotons solides, tricots, articles délicats).
Déchargement
Retirer les vêtements de la laveuse une fois que le programme est terminé. Des objets en
métal comme les fermetures à glissière, les boutons-pression et les boucles peuvent
rouiller si on les laisse longtemps dans le panier de la laveuse.
Lorsqu'on retire le linge, vérifier de temps en temps sous le joint de couleur grise à l'avant
de la cuve qu'il n'y ait pas de petits articles coincés.
Chargement
Suggestions de chargement
Vêtements de travail lourds
4 jeans
4 pantalons
4chemises
2 survêtements (bas)
2 survêtements (haut)
Serviettes
10 serviettes de bain
10 serviettes à main
14 débarbouillettes
Charge mixte
3 draps (1 très grand,
2 simples)
4 taies d’oreiller
3chemises
3 chemisiers
9 tee-shirts
9 shorts
10 mouchoirs
46
ENTRETIEN DE LA LAVEUSE
Nettoyage de la laveuse
Nettoyage du joint de la porte
1. Ouvrir la porte de la laveuse et retirer tout vêtement ou article de la laveuse.
2. Examine
r le joint de couleur grise entre l'ouverture de la porte et le panier pour déceler
des zones tachées. Tirer sur le joint pour examiner des zones situées en dessous. Ôter tout
objet étranger.
A
A. Joint
3. Si des zones tachées sont décelées, essuyer ces zones en respectant la procédure
indiquée ci-dessous.
a) Mélanger une solution diluée en utilisant ¾ de tasse
(177,4 mL) d'agent de blanchiment liquide et 1 gal. (3,8 L)
d'eau tiède du robinet.
b) Essuyer la zone du joint avec la solution diluée, en utilisant
u
n chiffon humide.
c) Laisser agir pendant 5 minutes.
d) Essuyer la zone complètement a
vec un chiffon sec et laisser
l'intérieur de la laveuse sécher avec la porte ouverte.
IMPORTANT :
Porter des gants en caoutchouc en cas de nettoyage pendant une période prolongée.
Consulter les instructions du fabricant de l'agent de blanchiment pour une utilisation
correcte.
Procédure d'entretien de la laveuse
Cette laveuse comporte un programme spécial qui utilise des volumes d'eau plus importants
ainsi que de la vapeur, en combinaison avec le nettoyant pour laveuse AFFRESH™ ou de
l'agent de blanchiment liquide au chlore pour un nettoyage en profondeur de l'intérieur de la
laveuse.
REMARQUES :
Lire ces instructions complètement avant de débuter la procédure de nettoyage.
Si nécessaire, le programme de nettoyage peut être interrompu en appuyant sur le bouton
Start/Pause (mise en marche/pause). Cependant, ceci n'arrêtera pas immédiatement le
programme. La machine affiche “int” (interruption) et poursuit avec plusieurs rinçages
et vidanges afin d'évacuer toute trace d'agent de blanchiment de la laveuse.
Début de la procédure
1. Ouvrir la porte de la laveuse et retirer tout vêtement ou article de la laveuse.
2. Utiliser le nettoyant pour laveuse AFFRESH™ (recommandé):
Ajouter une pastille de nettoyant pour laveuse AFFRESH™ dans le tambour de la laveuse.
Si l'on utilise de l'agent de blanchiment au chlore :
Ouvrir le tiroir distributeur et ajouter immédiatement
2
/3 de tasse (160 mL) d'agent de
blanchiment liquide au chlore dans le compartiment d'agent de blanchiment.
REMARQUE : Ne pas v
erser de détergent pour ce programme. L'utilisation de plus de
2
/3
tasses (160 mL) d'agent de blanchiment endommagera le produit avec le temps.
3. F
ermer la porte de la laveuse et le tiroir distributeur.
4. Sélectionner le progr
amme Clean Washer (nettoyage de la laveuse).
5. Appuyer sur START/PAUSE (mise en marche/pause).
REMARQUE : Le panier pi
vote, la porte se déverrouille, se verrouille à nouveau et le
programme se poursuit ensuite.
La machine se remplit et le panier pivote alors que la laveuse effectue un court
programme de détection. Ceci prend environ 3 minutes.
6. Le programme détermine si des vêtements ou autres articles se trouvent dans la laveuse.
a)
b)
Si aucun article n'est détecté dans
la laveuse, la machine
passe à l'étape 7.
Si des articles sont détectés dans la laveuse, “rL” sera
affic
hé et les témoins lumineux WASH (lavage) et
CONTROLS LOCK (commandes verrouillées) resteront
allumés. La porte se déverrouillera. Ouvrir et enlever tout
vêtement se trouvant dans le tambour de la laveuse.
Appuyer sur POWER/CANCEL (mise sous tension/
annulation) pour annuler le code d'échec. Répéter
ensuite les étapes 3, 4 et 5 pour remettre le programme
en marche.
7. Une fois
que le programme a commencé, laisser le programme s'achever.
8. À la
fin du programme, laisser la porte entrouverte pour permettre une meilleure
ventilation et pour que l'intérieur de la laveuse puisse sécher.
Toujours suivre la procédure qui suit pour préserver la fraîcheur de la laveuse
Utiliser uniquement un détergent HE Haute efficacité.
Laisser la porte entrouverte après chaque programme pour permettre une meilleure ventilation
et pour que l'intérieur de la laveuse puisse sécher.
Répéter la procédure de nettoyage une fois par mois ou chaque fois que le témoin lumineux
CLEAN WASHER REMINDER (rappel de nettoyage de la laveuse) s’allume.
47
Si l'on n'est pas prêt à effectuer un programme de nettoyage de la laveuse mais que le témoin
lumineux Clean Washer Reminder (rappel de nettoyage de la laveuse) est illuminé, appuyer
sur le bouton Clean Washer Reset (réinitialisation du nettoyage de la laveuse).
Si la procédure ne permet pas de remédier suffisamment aux problèmes de fraîcheur de la machine,
examiner les conditions d'installation et d'utilisation pour déceler d'autres causes possibles.
Nettoyage du tiroir distributeur
Le tiroir distributeur est amovible pour en faciliter le nettoyage.
1. Ouvrir le tiroir distributeur. Le déverrouiller en appuyant sur le levier de dégagement
sur le côté gauche du tiroir distributeur. Voir "Utilisation du distributeur". Retirer le
tiroir.
2. La
ver le tiroir distributeur sous l'eau du robinet. Le laisser sécher.
3. R
emettre le distributeur dans le tiroir.
Nettoyage de l'extérieur
Utiliser une éponge ou un chiffon doux humide pour essuyer les renversements. Essuyer
occasionnellement les surfaces externes de la laveuse pour maintenir son apparence
d'appareil neuf. Utiliser un savon doux et de l'eau. Ne pas utiliser de produits abrasifs.
Tuyaux d'arrivée d'eau
Remplacer les tuyaux d'arrivée d'eau après 5 ans d'utilisation pour réduire le risque de
défaillance intempestive. Inspecter périodiquement les tuyaux; les remplacer en cas de
renflement, de déformation, de coupure et d'usure ou si une fuite se manifeste.
Lors du remplacement des tuyaux d'arrivée d'eau, inscrire la
date du remplacement.
Précautions à prendre avant les vacances,
un entreposage ou un déménagement
Installer et remiser la laveuse à l'abri du gel. L'eau qui peut rester dans les tuyaux risque
d'abîmer la laveuse en temps de gel. Si la laveuse doit faire l'objet d'un déménagement ou de
remisage au cours d'une période de gel, préparer l'appareil pour l'hiver.
Entretien en cas de non-utilisation ou de période de vacances :
Faire fonctionner la laveuse seulement lorsqu'on est présent. Si vous devez partir en vacances
ou ne pas utiliser la laveuse pendant une période prolongée, vous devez exécuter les
opérations suivantes :
Débrancher la laveuse ou déconnecter la source de courant électrique.
Fermer l'alimentation d'eau de la laveuse. Ceci aide à éviter les inondations accidentelles
(dues à une augmentation de la pression) quand vous êtes absent.
Ouvrir légèrement la porte pour fournir une ventilation.
Préparation de la laveuse pour l'hiver :
1. Verser 1 pinte (1 L) d'antigel pour véhicule récréatif dans le tambour.
2. Faire exécuter à la laveuse un programme Drain & Spin (vidange et essorage).
3. Débrancher la laveuse ou déconnecter la source de courant électrique.
4. F
ermer les deux robinets d'eau.
5. Débrancher les tuyaux d'arrivée d'eau des robinets et les vider.
Remise en marche de la laveuse :
1. Vidanger les canalisations d'eau. Reconnecter les tuyaux d'arrivée d'eau aux robinets.
Ouvrir les deux robinets d'eau.
AVERTISSEMENT
Risque de choc électrique
Brancher sur une prise à 3 alvéoles reliée à la terre.
Ne pas enlever la broche de liaison à la terre.
Ne pas utiliser un adaptateur.
Ne pas utiliser un câble de rallonge.
Le non-respect de ces instructions peut causer
un décès, un incendie ou un choc électrique.
2. Brancher la laveuse ou reconnecter la source de courant électrique.
3. Faire exécuter à la laveuse un programme Normal/Casual (normal/tout-aller) avec la
moitié de la quantité normale recommandée de détergent HE pour une charge moyenne,
afin de nettoyer la laveuse et enlever l'antigel, le cas échéant.
Transport de la laveuse :
1. Si la laveuse doit être déplacée en temps de gel, verser une pinte (1 L) d'antigel pour
véhicule récréatif dans le tambour. Faire exécuter à la laveuse un programme Drain &
Spin (vidange et essorage).
2. Dé
brancher le cordon d'alimentation.
3. Débrancher le tuyau de vidange du système de vidange et le fixer aux pinces du panneau
arrière.
4. F
ermer les deux robinets d'eau.
5. Dé
connecter les tuyaux d'arrivée d'eau des robinets puis vidanger les tuyaux et les fixer
au panneau arrière de la laveuse.
IMPORTANT : F
aire un appel de service. Ne pas réutiliser les boulons de transport. La laveuse
doit être transportée en position verticale. Pour éviter des dommages concernant la
suspension et la structure de la laveuse, celle-ci doit être correctement réinstallée par un
technicien certifié.
Réinstallation de la laveuse
1. Suivre les “Instructions d'installation” pour choisir l'emplacement, régler l'aplomb de la
laveuse et la raccorder.
2. F
aire exécuter à la laveuse un programme Normal/Casual (normal/tout-aller) avec la
moitié de la quantité normale recommandée de détergent HE pour une charge moyenne,
afin de nettoyer la laveuse et enlever l'antigel, le cas échéant.
48
DÉPANNAGE
Essayer d’abord les solutions suggérées ici ou visiter notre site Internet et la FAQ (foire aux questions)
pour éviter possiblement le coût d’un appel de service.
Aux États-Unis : www.maytag.com/help - Au Canada : www.maytag.ca
La laveuse affiche un message code et un signal sonore est émis
““F20” (problème d'entrée d'eau - approvisionnement en eau nul ou insuffisant)
Sélectionner deux fois POWER/CANCEL (mise sous tension/annulation) pour annuler le
programme. Débrancher la laveuse ou déconnecter la source de courant électrique.
Vérifier ce qui suit :
Les deux robinets d'eau (chaude et froide) sont-ils complètement ouverts?
Les tamis au point de raccordement des tuyaux d'arrivée d'eau à la laveuse sont-ils
obstrués?
Les tuyaux d'arrivée d'eau sont-ils déformés?
Les tuyaux d'arrivée d'eau sont-ils gelés?
Brancher la laveuse ou reconnecter la source de courant électrique. Sélectionner à
nouveau le programme et appuyer sur START/PAUSE (mise en marche/pause). Si le
problème persiste, faire un appel de service.
“F21” (problème de vidange)
Sélectionner deux fois POWER/CANCEL (mise sous tension/annulation) pour annuler le
programme. Débrancher la laveuse ou déconnecter la source de courant électrique.
Vérifier ce qui suit :
Le tuyau de vidange est-il déformé?
Le tuyau de vidange est-il gelé?
Le tuyau de vidange est-il obstrué?
Le tuyau de vidange est-il à plus de 96" (2,4 m) au-dessus du plancher?
Brancher la laveuse ou reconnecter la source de courant électrique. Sélectionner à
nouveau le programme et appuyer sur START/PAUSE (mise en marche/pause). Si le
problème persiste, faire un appel de service.
“SUD” (procédure contre la mousse)
Lorsqu'un excès de mousse est détecté, une procédure contre la mousse se met en
marche automatiquement. Cette procédure élimine l'excès de mousse et permet un
rinçage correct de vos vêtements. “SUD” s'affiche durant la période de rinçage pour
indiquer que la procédure contre la mousse a été activée. Utiliser uniquement des
détergents HE (haute efficacité).
“F22” (verrouillage de la porte avant)
Sélectionner deux fois POWER/CANCEL (mise sous tension/annulation) pour annuler
le programme
Vérifier ce qui suit :
La porte de la laveuse est-elle bien fermée?
La porte doit être complètement fermée pour que la laveuse puisse fonctionner. La porte
peut paraître fermée mais ne pas être enclenchée. Ouvrir la porte et la refermer
fermement.
Avez-vous lavé une grande charge?
Avant de fermer la porte de la laveuse, vérifier que les vêtements sont à l'intérieur du
tambour de la laveuse et à l'écart de la zone du joint, de manière à ce qu'ils puissent
culbuter librement. Un panier surchargé peut empêcher la porte de fermer complètement.
Réduire la taille de la charge si nécessaire. Fermer la porte. Appuyer sur POWER/CANCEL
(mise sous tension/annulation) puis sur START/PAUSE (mise en marche/pause).
Codes "F" autres que F20, F21 ou F22
Sélectionner deux fois POWER/CANCEL (mise sous tension/annulation) pour annuler le
programme. Sélectionner DRAIN & SPIN (vidange et essorage) en cas d'excès d'eau dans
la laveuse.
Sélectionner à nouveau le programme et appuyer sur START/PAUSE. Si le problème
persiste, faire un appel de service.
49
La laveuse ne se met pas en marche
AVERTISSEMENT
Risque de choc électrique
Brancher sur une prise à 3 alvéoles reliée à la terre.
Ne pas enlever la broche de liaison à la terre.
Ne pas utiliser un adaptateur.
Ne pas utiliser un câble de rallonge.
Le non-respect de ces instructions peut causer
un décès, un incendie ou un choc électrique.
Vérifier ce qui suit :
Le cordon d'alimentation est-il br
anché dans une prise à 3 alvéoles reliée à la terre?
La porte de la laveuse est-elle bien fermée?
Un programme a-t-il été sélectionné sans que ST
ART/PAUSE ait été sélectionné pendant
1 seconde?
La porte a-t-elle été ouverte après l'ac
hèvement du dernier programme?
La laveuse ne se remplit pas, ne rince pas ou ne lave pas
Vérifier ce qui suit :
Le cordon d'alimentation est-il br
anché dans une prise à 3 alvéoles reliée à la terre?
La prise est-elle alimentée par le courant électrique
? Vérifier la source de courant
électrique ou appeler un électricien.
Les robinets d'eau chaude et d'eau
froide sont-ils ouverts?
Le tuyau d'arrivée d'eau est-il déformé?
Les tamis de la valve d'arrivée d'eau sont-ils
obstrués?
Couper l'arrivée d'eau et retirer les tuyaux d'arri
vée d'eau de la laveuse. Ôter toute
pellicule ou particules accumulées. Réinstaller les tuyaux, ouvrir l'arrivée d'eau et vérifier
s’il y a des fuites.
La laveuse s'arrête
Vérifier ce qui suit :
Le cordon d'alimentation est-il branché dans une prise à 3 alvéoles reliée à la terre?
La prise est-elle alimentée par le courant électrique?
Vérifier la source de courant électrique ou appe
ler un électricien.
Un fusible est-il grillé ou le disjonc
teur s'est-il déclenché?
Remplacer le fusible ou réenclenc
her le disjoncteur.
Si le problème persiste, appeler un électricien.
Utilisez-vous un câble de rallonge?
Ne pas utiliser un câble de rallonge.
La laveuse n'effectue pas de vidange ou d'essorage
Le tuyau de vidange est-il déformé? Le tuyau de vidange est-il obstrué ou l'extrémité du
tuyau de vidange se trouve-t-elle à plus de 96" (2,4 m) au-dessus du plancher?
La tension est-elle basse?
Vérifier la source de courant électrique ou appeler un
électricien. Ne pas utiliser un câble
de rallonge.
La procédure contre la mousse est-elle activée?
Le programme se terminera une fois que l'excès de mousse sera éliminé.
La charge est-elle équilibrée?
Un seul article ou un article encombrant peut pro
voquer un déséquilibre. Ajouter des
articles ou redistribuer la charge.
La laveuse fait du bruit ou vibre
La laveuse est-elle d'aplomb?
La laveuse doit être d'aplomb. Les quatre pieds doi
vent être installés correctement et les
écrous doivent être serrés contre la caisse de la laveuse.
Lorsque l'eau est vidangée de la laveuse, on peut entendre le bruit de la succion de l'air
par la pompe. Ceci se produit à la fin de la vidange. Ceci est normal.
Lavez-vous des articles avec agrafes en métal, boucles ou fermetures à glissière?
Vous pouvez entendre le bruit des articles métalliques touchant le tambour de la laveuse.
Ceci est normal.
La laveuse est-elle installée sur un plancher robuste et solide?
Se référer aux “Instructions d'installation” pour
les exigences relatives au plancher. Le
bruit et les vibrations peuvent être réduits en plaçant une planche de contreplaqué de ¾"
(19,1 mm) sous la laveuse. Le contreplaqué peut se prolonger en dessous de la laveuse et
de la sécheuse pour les maintenir à des hauteurs égales.
La laveuse fuit
Vérifier la plomberie du domicile pour voir s'il y a des fuites.
Les raccordements des tuyaux d'alimentation sont-ils bien serrés?
Pour raccorder les tuyaux d'alimentation, voir la section “Raccordement des tuyaux
d'alimentation”.
50
Distributeurs obstrués ou ayant une fuite
Les produits de lessive se trouvent-ils dans le bon compartiment du distributeur?
Verser les quantités appropriées de détergent, d'assouplissant de tissu ou d'agent de
blanchiment liquide dans les compartiment adéquats.
Le sélecteur de type de détergent est-il en position correcte?
Le sélecteur doit se trouver vers la droite pour le détergent liquide et vers la gauche pour
le détergent en poudre.
Mauvaises odeurs de la laveuse
Voir “Nettoyage de la laveuse”.
Utilisez-vous un détergent HE?
L'utilisation d'un détergent non HE peut provoquer un film résiduel à l'origine d'odeurs.
Avez-vous laissé la porte ouverte après utilisation?
Cette laveuse dispose d'une fermeture étanche pour éviter les fuites d'eau. Pour éviter la
formation d'odeurs, laisser la porte ouverte afin de permettre à la laveuse de sécher entre
les utilisations.
Charge trop mouillée
Avez-vous utilisé le bon programme pour la charge à laver?
Choisir un programme avec une vitesse d'essorage plus élevée.
Avez-vous lavé un article seul, des articles encombrants ou avez-vous surchargé la
laveuse?
Le lavage d'un seul article ou d'un article encombrant, ou une charge excessive peuvent
provoquer un déséquilibre. Ajouter des articles ou essayer de distribuer uniformément la
lessive mouillée dans le tambour, et commencer le programme DRAIN/SPIN (vidange et
essorage). Si la lessive est encore mouillée, retirer la moitié de la charge de la laveuse et
essayer de nouveau.
REMARQUE : Utilisation de l'option Max Extract™ est recommandée pour les charges
lourdes pour éviter une humidité excessive à la fin du programme.
Résidus ou charpie sur le linge
Avez-vous versé le détergent dans le distributeur?
Pour des résultats optimaux, ajouter du détergent au compartiment de détergent. Ne pas
verser le détergent dans le tambour de la laveuse.
Avez-vous effectué le tri correctement?
Trier les articles causant la charpie (serviettes, chenille) des articles qui retiennent la
charpie (velours côtelé, synthétiques). Trier également en fonction des couleurs.
Avez-vous surchargé la laveuse?
Ne pas surcharger la laveuse. La laveuse peut être bien remplie mais le linge ne doit pas
être tassé. La charge de lavage doit être équilibrée. De la charpie peut être coincée dans
la charge s'il y a surcharge.
Vérifier ce qui suit :
Avez-vous laissé du papier ou des mouchoirs en papier dans les poches?
Avez-vous utilisé suffisamment de détergent HE?
Utiliser suffisamment de détergent pour enlever la charpie et la maintenir en suspension.
Utiliser uniquement un détergent HE. Suivre les instructions du fabricant afin de
déterminer la quantité de détergent à utiliser.
La température de l'eau est-elle inférieure à 60°F (15,6°C)?
Une eau de lavage dont la température est inférieure à 60°F (15,6°C) peut ne pas
dissoudre complètement le détergent.
Utilisez-vous un programme de lavage à basse vitesse?
Les détergents en poudre peuvent ne pas se dissoudre correctement durant un programme
à basse vitesse. Pour de meilleurs résultats, utiliser un détergent liquide pour les
programmes à vitesse lente tels que Delicate (articles délicats).
Présence de taches sur le linge
Avez-vous versé le détergent dans le distributeur?
Pour des résultats optimaux, verser le détergent dans le compartiment de détergent. Ne
pas verser le détergent dans le tambour de la laveuse.
Avez-vous utilisé suffisamment de détergent HE?
Utiliser suffisamment de détergent pour enlever la saleté et la maintenir en suspension.
Utiliser uniquement un détergent HE. Suivre les recommandations du fabricant pour
déterminer la quantité de détergent à utiliser.
La présence de fer (rouille) dans l'eau est-elle supérieure à la moyenne?
Vous aurez peut-être besoin d'installer un filtre à fer.
Avez-vous bien trié la charge?
Séparer les articles de teinte foncée des articles blancs ou clairs.
Avez-vous déchargé la laveuse immédiatement?
Pour éviter le transfert de teinture, décharger la laveuse dès qu'elle s'arrête.
Avez-vous utilisé une boule distributrice d'assouplissant de tissu?
Les boules distributrices ne fonctionnent pas correctement avec cette laveuse. Verser un
assouplissant de tissu liquide dans le compartiment d'assouplissant de tissu.
Avez-vous utilisé un détergent en poudre pour un programme à vitesse faible?
Envisager l'utilisation d'un détergent liquide.
Avez-vous utilisé le programme Quick Wash (lavage rapide) pour une grande charge?
Pour des résultats optimaux, utiliser le programme Quick Wash (lavage rapide) pour les
petites charges de linge légèrement sale.
51
Linge froissé
Avez-vous déchargé la laveuse immédiatement?
Décharger la laveuse dès qu'elle s'arrête.
Avez-vous utilisé le bon programme pour la charge à laver?
Utiliser le programme Delicate (articles délicats) ou un autre programme avec basse
vitesse d'essorage pour réduire le froissement.
Avez-vous surchargé la laveuse?
La charge de lavage doit être équilibrée et pas surchargée. Les charges doivent pouvoir se
déplacer librement durant le lavage.
Blanc grisâtre, couleurs défraîchies
Avez-vous bien trié la charge?
Le transfert de teinture peut se produire lors du mélange d'articles blancs et de couleur
dans une même charge. Séparer les articles de teinte foncée des articles blancs ou clairs.
La température de lavage était-elle trop basse?
Utiliser les lavages à l'eau tiède ou chaude si celle-ci est sans danger pour la charge.
S'assurer que le système d'eau chaude est adéquat pour fournir un lavage à l'eau chaude.
Avez-vous utilisé suffisamment de détergent, ou avez-vous une eau dure?
Utiliser plus de détergent pour laver la saleté intense à l'eau froide ou dure.
Programme trop long
Avez-vous sélectionné le programme Whitest Whites (blancs les plus blancs)?
Le chauffe-eau sera activé pour fournir le rendement de nettoyage maximal. La durée
du programme normal sera prolongée pour chauffer l'eau. Cette durée supplémentaire
dépendra du volume de la charge et de la température de l'eau à son entrée dans la
laveuse.
Le mot “SUD” est-il affiché?
Un excès de mousse a été détecté et une procédure contre la mousse a commencé.
Cette procédure prolongera la durée initiale du programme.
Avez-vous lavé une grande charge avec le programme Quick Wash (lavage rapide)?
Le programme Quick Wash (lavage rapide) est conçu pour les plus petites charges (2-
3
articles de vêtements légèrement sales). Si des charges plus grandes sont lavées avec
ce programme, la durée de lavage augmentera.
Avez-vous lavé une grande charge en utilisant un programme délicat?
Avec les programmes Delicate (articles délicats) vous devez utiliser des petites charges.
Ceci assure un lavage délicat de vos vêtements sans augmenter les durées de programme.
La charge a-t-elle causé un déséquilibre?
Lorsqu'il y a un trop grand déséquilibre, une procédure de rééquilibrage se met en
marche pour redistribuer la charge. Durant la procédure de rééquilibrage, l'affichage de
la durée se mettra en pause jusqu'à ce que cette activité soit terminée, puis se réactivera
pour le reste du programme.
Porte verrouillée à la fin du programme de lavage
Toute l'eau s'est-elle écoulée de la laveuse durant l'essorage?
Sélectionner DRAIN & SPIN (vidange et essorage) pour enlever toute eau restée dans
la laveuse. La porte de la laveuse se déverrouillera à la fin de la vidange.
52
ASSISTANCE OU SERVICE
Avant de faire un appel pour assistance ou service, veuillez vérifier la section “Dépannage”.
Cette vérification peut vous faire économiser le coût d'une visite de service. Si vous avez
encore besoin d'aide, suivez les instructions ci-dessous.
Lors d'un appel, veuillez connaître la date d'achat et les numéros de modèle et de série
complets de votre appareil. Ces renseignements nous aideront à mieux répondre à votre
demande.
Si vous avez besoin de pièces de rechange
Si vous avez besoin de commander des pièces de rechange, nous vous recommandons
d'utiliser exclusivement des pièces spécifiées par l'usine. Ces pièces conviendront et
fonctionneront bien parce qu'elles sont fabriquées selon les mêmes spécifications précises
utilisées pour fabriquer chaque nouvel appareil Maytag
®
.
Pour localiser des pièces de rechange spécifiées par l'usine dans votre région, composer le
numéro de téléphone du Centre d'assistance à la clientèle de Maytag Services, LLC ou
appeler le centre de service désigné par Maytag le plus proche.
Aux États-Unis
Téléphoner sans frais au Centre d’assistance à la clientèle de Maytage Services, LLC
au : 1-800-688-9900.
Nos consultants fournissent de l'assistance pour :
Caractéristiques et spécifications de notre gamme complète d'appareils ménagers
Renseignements d'installation
Consignes d'utilisation et d'entretien
Vente d'accessoires et de pièces de rechange
Assistance spécialisée au client (langue espagnole, malentendants, malvoyants, etc.)
Les références aux concessionnaires, compagnies de service de réparation et distributeurs
de pièces de rechange locaux. Les techniciens de service désignés par Maytag
®
sont
formés pour remplir la garantie des produits et fournir un service après garantie partout
aux États-Unis.
Pour localiser la compagnie de service désignée par Maytag
®
dans votre région, vous
pouvez également consulter les Pages jaunes.
Pour plus d'assistance
Si vous avez besoin de plus d'assistance, vous pouvez écrire à Maytag
®
en soumettant toute
question ou problème à :
Maytag Services, LLC
ATTN: CAIR
®
Center
P.O. Box 2370
Cleveland, TN 37320-2370
Dans votre correspondance, veuillez indiquer un numéro de téléphone où l'on peut vous
joindre dans la journée.
Au Canada
Veuillez appeler sans frais le Centre pour l'eXpérience de la clientèle de Whirlpool
Canada LP au : 1-800-807-6777.
Nos consultants vous renseigneront sur les sujets suivants :
Caractéristiques et spécifications sur toute notre gamme d’appareils électroménagers.
Consignes d'utilisation et d’entretien.
Ventes d’accessoires et pièces de rechange.
Références aux marchands locaux, aux distributeurs de pièces de rechange et aux
compagnies de service. Les techniciens de service désignés par Whirlpool Canada LP
sont formés pour remplir la garantie des produits et fournir un service après la garantie,
partout au Canada.
Pour plus d’assistance
Si vous avez besoin de plus d’assistance, vous pouvez soumettre par écrit toute question ou
préoccupation à Whirlpool Canada LP à l’adresse suivante :
Centre pour l'eXpérience de la clientèle
Whirlpool Canada LP
1901 Minnesota Court
Mississauga, Ontario L5N 3A7
Veuillez inclure dans votre correspondance un numéro de téléphone où on peut vous joindre
dans la journée.
53
GARANTIE LIMITÉE DES APPAREILS DE BUANDERIE MAYTAG
®
Cette garantie limitée Maytag se substitue à et remplace la garantie limitée imprimée dans le guide d'utilisation et d’entretien pour les produits vendus aux États-Unis d’Amérique et au Canada.
PREMIÈRE ANNÉE
Pendant un an à compter de la date d’achat, lorsque ce gros appareil ménager est utilisé et entretenu conformément aux instructions jointes à ou fournies avec le produit, la marque Maytag de Whirlpool Corporation ou
Whirlpool Canada LP (ci-après désignées “Maytag”) paiera pour les pièces spécifiées par l’usine et la main-d’œuvre pour corriger les vices de matériaux ou de fabrication qui existaient déjà lorsque ce gros appareil ménager a
été acheté.
DE LA DEUXIÈME À LA CINQUIÈME ANNÉE INCLUSIVEMENT (MOTEUR, PANIER DE LAVAGE ET VENTILATEUR DVT)
De la deuxième à la cinquième année inclusivement à compter de la date d'achat initiale, lorsque ce gros appareil ménager est utilisé et entretenu conformément aux instructions jointes au produit ou fournies avec l'appareil,
Maytag paiera pour le remplacement du moteur d'entraînement du panier de lavage, du panier de lavage en acier inoxydable (parois latérales uniquement) et du ventilateur DVT (Technologie dynamique d'extraction de
l'humidité) pour corriger les défauts non esthétiques de matériau ou de fabrication de ces pièces, qui empêchent le bon fonctionnement de la laveuse et qui étaient déjà présents lorsque ce gros appareil ménager a été acheté.
Cette garantie limitée de la deuxième à la cinquième année inclusivement ne comprend pas la main-d'œuvre.
DE LA SIXIÈME À LA DIXIÈME ANNÉE INCLUSIVEMENT (MOTEUR ET PANIER DE LAVAGE)
De la sixième à la dixième année inclusivement à compter de la date d'achat initiale, lorsque ce gros appareil ménager est utilisé et entretenu conformément aux instructions jointes au produit ou fournies avec l'appareil,
Maytag paiera pour le remplacement du moteur d'entraînement du panier de lavage et du panier de lavage en acier inoxydable (parois latérales uniquement) pour corriger les défauts non esthétiques de matériau ou de
fabrication de ces pièces, qui empêchent le bon fonctionnement de la laveuse et qui étaient déjà présents lorsque ce gros appareil ménager a été acheté. Cette garantie limitée de la sixième à la dixième année inclusivement ne
comprend pas la main-d'œuvre.
LE SEUL ET EXCLUSIF RECOURS DU CLIENT DANS LE CADRE DE LA PRÉSENTE GARANTIE LIMITÉE CONSISTE EN LA RÉPARATION PRÉVUE CI-DESSUS. Le service doit être fourni par une compagnie de service désignée
par Maytag. Cette garantie limitée est valide uniquement aux États-Unis ou au Canada et s’applique exclusivement lorsque le gros appareil ménager est utilisé dans le pays où il a été acheté. La présente garantie limitée est
valable à compter de la date d’achat initial par le consommateur. Une preuve de la date d’achat d’origine est exigée pour obtenir un service dans le cadre de la présente garantie limitée.
ÉLÉMENTS EXCLUS DE LA GARANTIE
La présente garantie limitée ne couvre pas :
1.
Les pièces de rechange ou la main d’œuvre lorsque ce gros appareil ménager est utilisé à des fins autres que l’usage unifamilial normal ou lorsque les instructions d’installation et/ou les instructions de l’opérateur ou de
l’utilisateur fournies ne sont pas respectées.
2.
Les visites de service pour rectifier l’installation du gros appareil ménager, montrer à l’utilisateur comment utiliser l’appareil, remplacer ou réparer des fusibles ou rectifier le câblage ou la plomberie du domicile.
3.
Les visites de service pour réparer ou remplacer les ampoules électriques, les filtres à air ou les filtres à eau de l’appareil. Les pièces consomptibles ne sont pas couvertes par la garantie.
4.
Les dommages imputables à : accident, modification, usage impropre ou abusif, incendie, inondation, actes de Dieu, installation fautive ou installation non conforme aux codes d'électricité ou de plomberie, ou l’utilisation
de produits non approuvés par Maytag.
5.
Les défauts apparents, notamment les éraflures, les bosses, fissures ou tout autre dommage au fini du gros appareil ménager, à moins que ces dommages soient dus à des vices de matériaux ou de fabrication et soient
signalés à Maytag dans les 30 jours suivant la date d’achat.
6.
L’enlèvement et la livraison. Ce gros appareil ménager est conçu pour être réparé à domicile.
7.
Les réparations aux pièces ou systèmes résultant d'une modification non autorisée faite à l’appareil.
8.
Les frais de déplacement et de transport pour le service d'un produit si votre gros appareil ménager est situé dans une région éloignée où un service d’entretien Maytag autorisé n’est pas disponible.
9.
La dépose et la réinstallation de votre gros appareil ménager si celui-ci est installé dans un endroit inaccessible ou n’est pas installé conformément aux instructions d’installation fournies par Maytag.
10.
Les pièces de rechange ou la main d’œuvre pour les gros appareils ménagers dont les numéros de série et de modèle originaux ont été enlevés, modifiés ou qui ne peuvent pas être facilement identifiés.
54
CLAUSE D'EXONÉRATION DE RESPONSABILITÉ AU TITRE DES GARANTIES IMPLICITES
LES GARANTIES IMPLICITES, Y COMPRIS LES GARANTIES APPLICABLES DE QUALITÉ MARCHANDE OU D’APTITUDE À UN USAGE PARTICULIER, SONT LIMITÉES À UN AN OU À LA PLUS COURTE PÉRIODE
AUTORISÉE PAR LA LOI. Certains États et certaines provinces ne permettent pas de limitation sur la durée de garanties implicites de qualité marchande ou d'aptitude à un usage particulier, de sorte que la limitation ci-dessus
peut ne pas être applicable dans votre cas. Cette garantie vous confère des droits juridiques spécifiques, et vous pouvez également jouir d'autres droits qui peuvent varier d'une juridiction à l’autre.
LIMITATION DES RECOURS, EXCLUSION DES DOMMAGES FORTUITS OU INDIRECTS
LE SEUL ET EXCLUSIF RECOURS DU CLIENT DANS LE CADRE DE LA PRÉSENTE GARANTIE LIMITÉE CONSISTE EN LA RÉPARATION PRÉVUE CI-DESSUS. MAYTAG N’ASSUME AUCUNE RESPONSABILITÉ POUR LES
DOMMAGES FORTUITS OU INDIRECTS. Certains États et certaines provinces ne permettent pas l'exclusion ou la limitation des dommages fortuits ou indirects de sorte que ces limitations et exclusions peuvent ne pas être
applicables dans votre cas. Cette garantie vous confère des droits juridiques spécifiques, et vous pouvez également jouir d’autres droits qui peuvent varier d'une juridiction à l’autre.
Si vous résidez à l’extérieur du Canada et des 50 États des États-Unis, contactez votre marchand Maytag autorisé pour déterminer si une autre garantie s’applique.
Si vous avez besoin d’un service de réparation, voir d’abord la section “Dépannage” du Guide d’utilisation et d’entretien. Si vous n’êtes pas en mesure de résoudre le problème après avoir consulté la section “Dépannage”, vous
pouvez trouver de l’aide supplémentaire en consultant la section “Assistance ou Service” ou en appelant Maytag. Aux É.U., composer le
18006889900
. Au Canada, composer le
18008076777.
6/09
55
Notes
461970255072
W10286177 B
© 2009
All rights reserved.
Tous droits réservés.
®Registered trademark/™ Trademark of Maytag Corporation or its related companies.
®Marque déposée/™Marque de commerce de Maytag Corporation ou de ses compagnies affiliées.
AFFRESH is a trademark of Whirlpool, U.S.A.
AFFRESH est une marque de commerce de Whirlpool, U.S.A.
8/09
Printed in Germany
Imprimé au Allemagne
