MODEL INFORMATION
WRITE DOWN THE MODEL AND SERIAL NUMBERS
You’ll find them on a label behind the filters
Use these numbers in any correspondence or service calls
concerning your appliance.
Please write these numbers here:
Model Number
Serial Number
MODEL NUMBERS
ZV750, ZV755
ZV850, ZV855
TABLE OF CONTENTS
MODEL INFORMATION .....................................................................................2
CONSUMER SUPPORT .....................................................................................3
SAFETY INFORMATION ....................................................................................4
CONTROLS AND FEATURES ................................................................................6
CARE AND CLEANING .....................................................................................7
For Your Safety ........................................................................................7
Charcoal Filters ........................................................................................8
Metal Grease Filter ......................................................................................7
Hood Surfacesl .........................................................................................7
Light Bulbs ............................................................................................8
TROUBLESHOOTING ......................................................................................9
MONOGRAM LIMITED WARRANTY ..........................................................................11
49-80569 Rev. 4 3
CONSUMER SUPPORT
MONOGRAM WEBSITE
Have a question or need assistance with your appliance? Try the Monogram website 24 hours a day, any day of the year! You can
also shop for more great Monogram products and take advantage of all our on-line support services designed for your convenience. In
the US: monogram.com or in Canada: monogram.ca
REGISTER YOUR APPLIANCE
Register your new appliance on-line at your convenience! Timely product registration will allow for enhanced communication
and prompt service under the terms of your warranty, should the need arise. You may also mail in the pre-printed registration
card included in the packing material. In the US: monogram.com/register or in Canada: Prodsupport.mabe.ca/crm/Products/
ProductRegistration.aspx
SCHEDULE SERVICE
Expert Monogram repair service is only one step away from your door.
To request service in the US, visit our website at monogram.com/contact or in Canada, visit our website at monogram.ca/contact
REMOTE CONNECTIVITY
For assistance with wireless network connectivity (for models with remote enable),
visit our website at monogram.com/connect
PARTS AND ACCESSORIES
Individuals qualified to service their own appliances can have parts or accessories sent directly to their homes
(VISA, MasterCard and Discover cards are accepted). Order on-line today 24 hours every day.
In the US: monogram.com/use-and-care/parts
Instructions contained in this manual cover procedures to be performed by any user. Other servicing generally should be
referred to qualified service personnel. Caution must be exercised, since improper servicing may cause unsafe operation.
Customers in Canada should consult the nearest Mabe service center, visit our website at monogram.ca
CONTACT US
If you are not satisfied with the service you receive from Monogram, contact us on our website with all the details including your phone
number, or write to:
In the US: General Manager, Customer Relations | Monogram Appliances, Appliance Park | Louisville, KY 40225
monogram.com/contact
In Canada: monogram.ca/contact
4 49-80569 Rev. 4
WARNING
Read all safety instructions before using the product. Failure to follow these instructions may result
in fire, electrical shock, serious injury or death.
WARNING
GENERAL SAFETY INSTRUCTIONS
WARNING
TO REDUCE THE RISK OF FIRE,
ELECTRIC SHOCK OR INJURY TO PERSONS,
OBSERVE THE FOLLOWING:
A. Use this unit only in the manner intended by the
manufacturer. If you have questions, contact the
manufacturer.
B. Before servicing or cleaning unit, switch power off
at service panel and lock the service disconnecting
means to prevent power from being switched on
accidentally. When the service disconnecting means
cannot be locked, securely fasten a prominent
warning device, such as a tag, to the service panel.
C. Do not use this unit with any solid-state speed-control
device.
D. This unit must be grounded.
CAUTION
FOR GENERAL VENTILATING USE
ONLY. DO NOT USE TO EXHAUST HAZARDOUS OR
EXPLOSIVE MATERIALS AND VAPORS.
WARNING
TO REDUCE THE RISK OF INJURY
TO PERSONS IN THE EVENT OF A RANGE TOP
GREASE FIRE, OBSERVE THE FOLLOWING*:
A. SMOTHER FLAMES with a close-fitting lid, cookie
sheet, or metal tray, then turn off the burner. BE
CAREFUL TO PREVENT BURNS. If the flames do
not go out immediately, EVACUATE AND CALL THE
FIRE DEPARTMENT.
B. NEVER PICK UP A FLAMING PAN—You may
be burned.
C. DO NOT USE WATER, including wet dishcloths or
towels—a violent steam explosion will result.
D. Use an extinguisher ONLY if:
1. You know you have a Class ABC extinguisher, and
you already know how to operate it.
2. The fire is small and contained in the area where it
started.
3. The fire department is being called.
4. You can fight the fire with your back to an exit.
*Based on “Kitchen Firesafety Tips” published
by NFPA.
WARNING
TO REDUCE THE RISK OF A RANGE
TOP GREASE FIRE:
A. Never leave surface units unattended at high or
medium settings. Boilovers cause smoking and
greasy spillovers that may ignite. Heat oils slowly on
low or medium settings.
B. Always turn hood ON when cooking at high heat or
when flambéing food (i.e. Crepes Suzette, Cherries
Jubilee, Peppercorn Beef Flambé).
C. Clean ventilating fans frequently. Grease should not
be allowed to accumulate on fan or filter.
D. Use proper pan size. Always use cookware
appropriate for the size of the surface element.
WARNING
TO REDUCE THE RISK OF FIRE,
ELECTRIC SHOCK OR INJURY TO PERSONS,
OBSERVE THE FOLLOWING:
A. Installation work and electrical wiring must be
done by qualified person(s) in accordance with all
applicable codes and standards, including fire-related
construction.
IMPORTANT SAFETY INFORMATION
READ ALL INSTRUCTIONS BEFORE USING THE APPLIANCE
READ AND SAVE THESE INSTRUCTIONS
49-80569 Rev. 4 5
B. Sufficient air is needed for proper combustion and
exhausting of gases through the flue (chimney) of fuel
burning equipment to prevent back drafting. Follow
the heating equipment manufacturer’s guideline and
safety standards such as those published by the
National Fire Protection Association (NFPA), and
the American Society for Heating, Refrigeration and
Air Conditioning Engineers (ASHRAE), and the local
code authorities. When applicable, install any makeup
(replacement) air system in accordance with local
building code requirements. Visit Monogram.com for
available makeup air solutions.
C. When cutting or drilling into wall or ceiling, do not
damage electrical wiring and other hidden utilities.
D. Ducted fans must always be vented to the outdoors.
WARNING
TO REDUCE THE RISK OF FIRE,
USE ONLY METAL DUCTWORK.
Ŷ'RQRWDWWHPSWWRUHSDLURUUHSODFHDQ\
part of your hood unless it is specifically recommended
in this manual. All other servicing should be referred to
a qualified technician.
IMPORTANT SAFETY INFORMATION
READ ALL INSTRUCTIONS BEFORE USING THE APPLIANCE
READ AND SAVE THESE INSTRUCTIONS
6 49-80569 Rev. 4
NOTE: Avoid using food products that produce flames
under the range hood.
1. ON/OFF. It remembers the last fan speed used (except
the highest fan speed—Boost).
2. Lowers the speed.
3. Increases the speed.
4. The highest speed, Boost, is “instant on” when the
power is on.
5. Delayed fan shut-off. Choose 5, 10 or 20 minutes by
pushing this button.
6. Light ON/OFF. It remembers the last light level used.
(Six light levels.)
7. Dims the light.
8. Brightens the light.
9. Clean indicator light illuminates after 30 hours of “on”
time to remind you to clean the metal grease filters.
The light stays on until the filters are replaced. If the
red light stays on and the filters are in, adjust the right-
side filter in place. The timer resets automatically.
10. Indicates the time the fan is set to run, before
automatically shutting off (5, 10 or 20 minutes).
11. Fan ON indicator light.
Fan Controls
Light Controls
Fan Control
CONTROLS AND FEATURES
49-80569 Rev. 4 7
NOTE: To remove
filters, push them
back and down
using the knob.
For proper operation, be sure to
use the lower set of filter holders.
Front
CARE AND CLEANING
CHARCOAL FILTERS (on some models)
If the model is not vented to the outside, the air will be
recirculated through disposable charcoal filters that help
remove smoke and odors.
The charcoal filters should be replaced when they are
noticeably dirty or discolored (usually after 6 to 12
months, depending on hood usage).
NOTE: DO NOT rinse, or put charcoal filters in an
automatic dishwasher.
The charcoal filters cannot be cleaned. They must be
replaced.
Order Charcoal Filter Kit (3 filters) WB02X10731.
This kit can be ordered from your Monogram Supplier.
FOR YOUR SAFETY
Before servicing or cleaning the unit, switch power off at
the service panel and lock the service panel to prevent
power from being switched on accidentally.
If the service panel cannot be locked, fasten a tag or
prominent warning label to the panel.
METAL GREASE FILTER
Clean the grease filter after 30 hours of “on” time. A signal
light will alert you when 30 hours has passed.
Remove the grease filters and wash them either by hand or
in the dishwasher using non-abrasive soap.
To clean, swish the filters in hot, soapy water or wash them
in the dishwasher. Do not use abrasive cleansers.
HOOD SURFACES
Do not use a steel-wool pad; it will scratch the surface.
To clean the stainless steel surface, use warm, sudsy
water or a stainless steel cleaner or polish. Always wipe
the surface in the direction of the grain.
Follow the cleaner instructions for cleaning
the stainless steel surface. To inquire about purchasing
stainless steel appliance cleaner or polish or to find the
location of a dealer nearest you, please call our toll-free
number:
Monogram Preferred Service: 800.444.1845
Monogram.com
NOTE: To remove the metal
filters, push them back and
down using the knob. Push
the charcoal filters back and
down using the tab.
Front
For proper operation, be sure to use the
charcoal filters in the upper set of filter
holders and metal filters in the lower set
of filter holders.
Metal Filters
Charcoal Filters
8 49-80569 Rev. 4

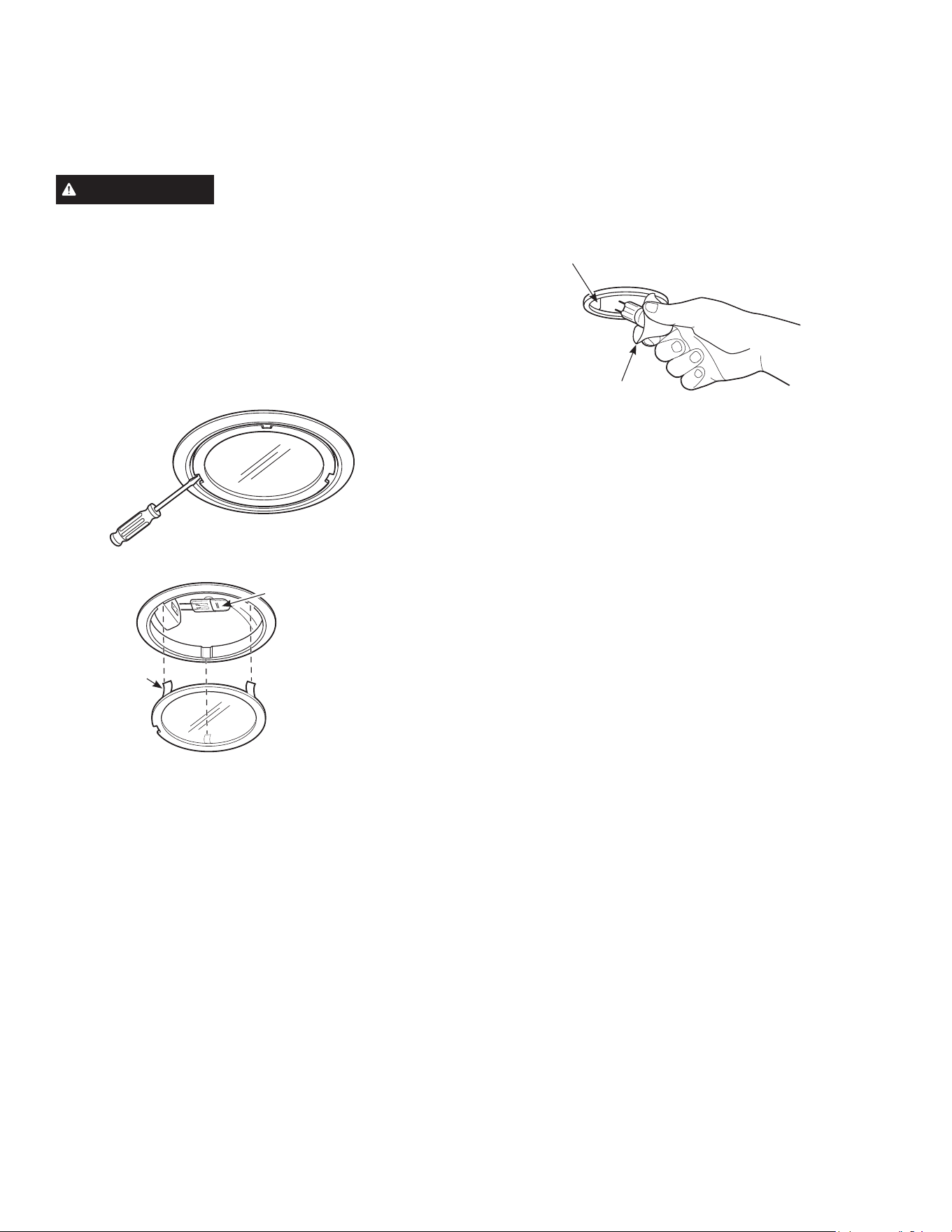

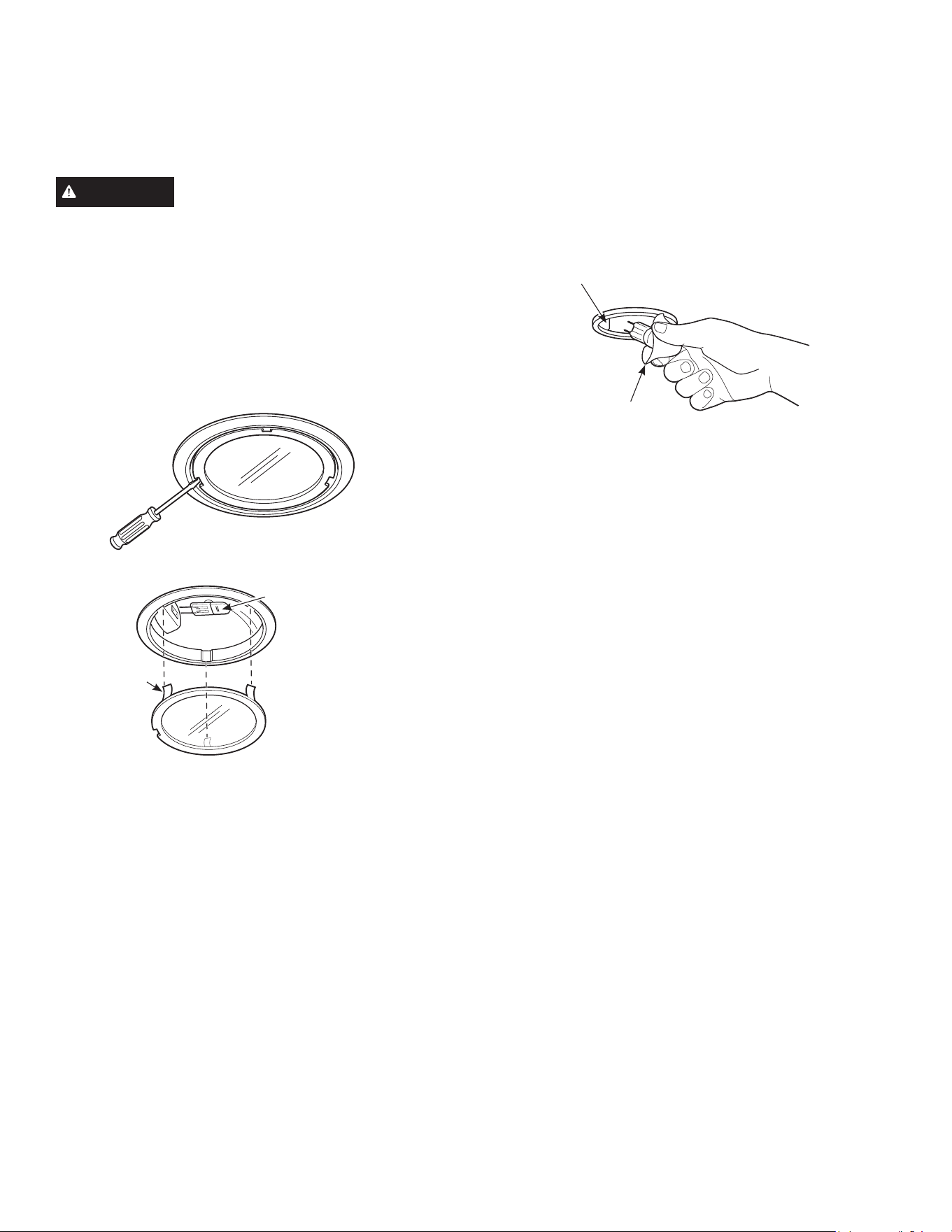

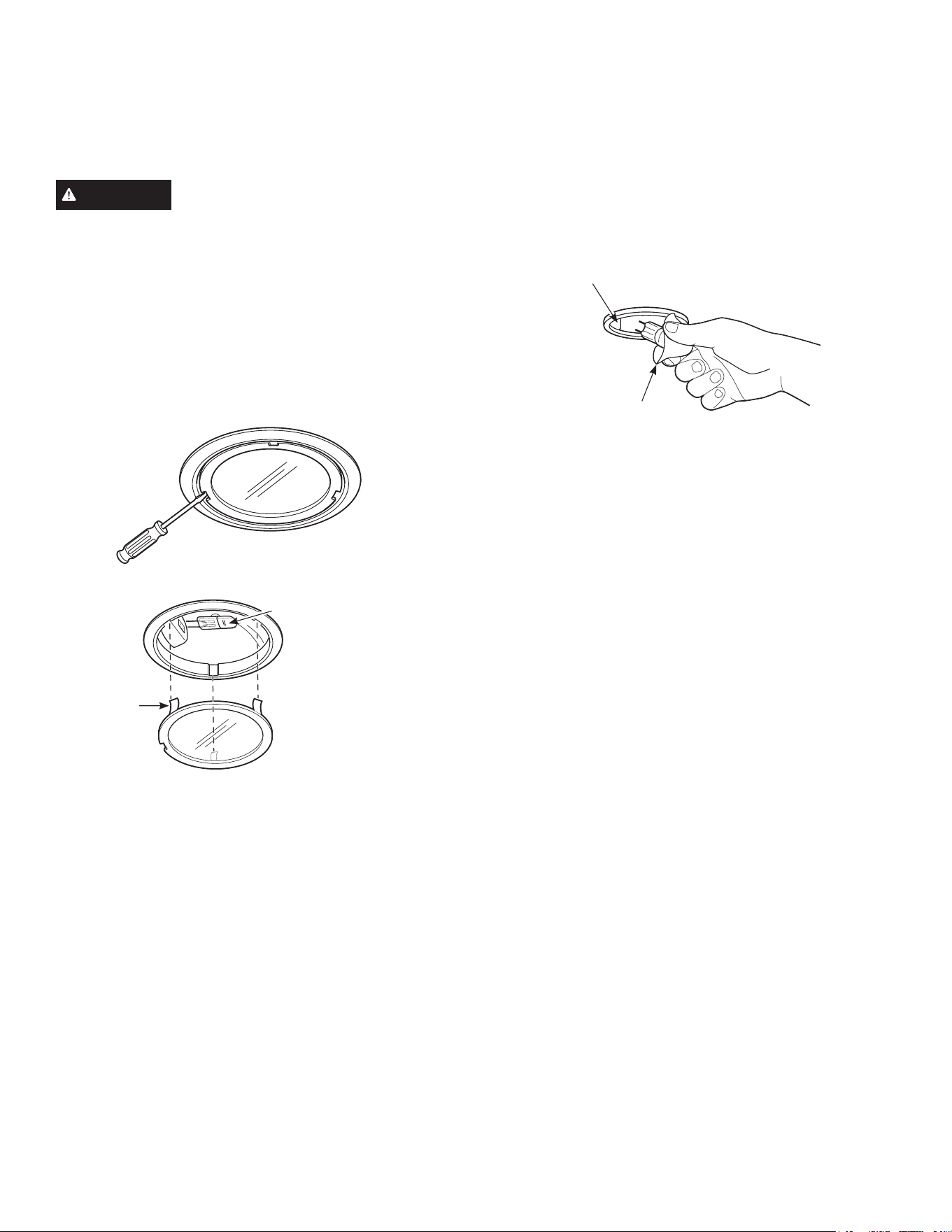

LIGHT BULBS
NOTE: The glass cover should be removed only when
cool.
CAUTION
Before replacing the bulb, disconnect
electrical power to the hood at the main fuse or circuit
breaker. Allow bulbs to cool before touching.
Be sure to let the light cover and bulb cool completely.
For safety, do not touch a hot bulb with bare hands or a
damp cloth.
To change the light bulbs:
1. Remove the lamp lens cover by inserting a small flat-
blade screwdriver into each of the three slots and gently
prying it free.
NOTE: Do not remove the outer trim ring (lamp assembly).
2. Grasp the bulb and pull it straight out.
3. Using gloves or a dry cloth, remove the new bulb from
the packaging. (Wearing latex gloves may offer a better
grip.) The bulb must be the same wattage, 120-volt,
25-watt halogen with a G-9 base. Early bulb failure may
occur if wattage is too high.
4. Push the bulb straight all the way into the receptacle.
5. Replace the lens cover by inserting the three retaining
tabs into the slots and pressing into place.
NOTE: For improved lighting, clean the glass cover
frequently using a damp cloth. This should be done when the
hood is completely cool.
6. Reconnect electrical power to the hood.
NOTE: Order replacement 120-volt, 25-watt halogen bulb
with G-9 base, WB25X10020.
These bulbs can be ordered from your Monogram supplier.
NOTE: Make sure the tabs are inserted into the slots.
ONLY use a new 120-volt, 25-watt halogen bulb with a
G-9 base.
NOTE: Do not touch the new halogen bulb with bare
fingers. Skin oils can cause early lamp failure.
Use a small flat-blade screwdriver
to remove the lamp lens cover.
Outer trim ring (lamp
assembly) Do not
remove
Bulb
Removable inner
lamp lens cover
Tab
Receptacle
Use gloves
or cloth
CARE AND CLEANING
49-80569 Rev. 4 9
Save time and money! Review the charts on the following pages first and you may not need to call for service.
Problem Possible Causes What To Do
Fan does not operate when the On/
2ႇEXWWRQLVSXVKHG
A fuse may be blown or a circuit breaker
tripped.
Replace fuse or reset circuit breaker.
)DQNHHSVJRLQJRႇDQGRQ
The motor is probably overheating and
WXUQLQJLWVHOIRႇ7KLVFDQEHKDUPIXOWR
the motor.
&KHFNWREHVXUHWKH¿OWHULVFOHDQ,IRႇDQG
on cycling continues, call for service. Visit
Monogram.com for available makeup air
solutions.
)DQ¿OWHUOLJKWLVRQ After 30 hours of “on” or running time,
the light reminds you to clean the metal
JUHDVH¿OWHUV
7KHOLJKWZLOOJORZXQWLOWKH¿OWHUVDUHUHSODFHG
7KHULJKWVLGH¿OWHULVQRWPDNLQJFRQWDFW
with the switch.
$GMXVWWKH¿OWHULQSODFH
Fan does not operate when fan On/
2ႇEXWWRQLVSUHVVHGRUZKHQRU±
button is pressed
The blower connector is loose or not
plugged into its mating connector.
Disconnect power to the unit. Lift the lower duct
cover and look at the blower connector plug.
If the blower connector plug is loose, plug it in
securely. See the Installation Instructions for the
plug location and how to plug in the connector.
/RXGRUDEQRUPDODLUÀRZQRLVH
Wrong size duct used in installation. This hood requires 6” ducting and a maximum
duct length of 100 equivalent feet to perform
optimally. Using smaller duct pipe or longer
equivalent lengths of duct pipe will cause
improper venting. Monogram service
technicians cannot correct this issue if installed
improperly.
Fan fails to circulate air or moves
air slower than normal and/or fan is
PDNLQJORXGRUDEQRUPDODLUÀRZQRLVH
Obstructions in duct work. Make sure nothing is blocking the vent. Make
sure your wall or roof cap has a blade or door.
Damper blade on wall or roof cap may
not be open.
Make sure damper swings freely. Damper blades
PD\ÀLSRYHUDQGZLOOQRWIXOO\RSHQZKHQWKLV
happens. Adjust to original position.
0HWDOJUHDVH¿OWHUDQGFKDUFRDO¿OWHULI
present) may be dirty.
&OHDQWKHPHWDOJUHDVH¿OWHUDQGUHSODFH
FKDUFRDO¿OWHULISUHVHQW6HH&DUHDQG
Cleaning.
6XႈFLHQWPDNHXSUHSODFHPHQWDLULV
required for exhausting appliances to
operate to rating.
Check with local building codes, which may
require or strongly advise the use of makeup
air.
The hood controls are not operating
correctly
Control logic confused. Disconnect power to the hood by resetting
the circuit breaker. Wait 30 seconds to allow
controls to reset.
Early bulb failure
Replacing bulbs with bare hands. Replace bulbs while wearing gloves to keep skin
RLOVRႇEXOEV
Bulb wattage is too high. Replace with correct wattage.
TROUBLESHOOTING
10 49-80569 Rev. 4
NOTES
49-80569 Rev. 4 11
Ŷ6HUYLFHWULSVWR\RXUKRPHWRWHDFK\RXKRZWRXVHWKH
product.
Ŷ5HSODFHPHQWRIKRXVHIXVHVRUUHVHWWLQJRIFLUFXLW
breakers.
Ŷ,QFLGHQWDORUFRQVHTXHQWLDOGDPDJHFDXVHGE\SRVVLEOH
defects with this appliance.
Ŷ5HSODFHPHQWRIWKHUHSODFHDEOHILOWHUV
Ŷ'DPDJHWRWKHSURGXFWFDXVHGE\DFFLGHQWILUHIORRGV
or acts of God.
Ŷ'DPDJHFDXVHGDIWHUGHOLYHU\
Ŷ)DLOXUHRIWKHSURGXFWLILWLVXVHGIRURWKHUWKDQLWV
intended purpose or used commercially.
Ŷ,PSURSHULQVWDOODWLRQ,I\RXKDYHDQLQVWDOODWLRQSUREOHP
contact your dealer or installer. You are responsible
for providing adequate electrical, gas, exhausting and
other connecting facilities as described in the Installation
Instructions provided with the product.
Ŷ3URGXFWQRWDFFHVVLEOHWRSURYLGHUHTXLUHGVHUYLFH
Ŷ,QVWDOODWLRQRUVHUYLFHIRUDPDNHXSUHSODFHPHQWDLU
system.
MONOGRAM LIMITED WARRANTY
Monogram.com
All warranty service is provided by our Factory Service Centers, or an authorized Customer Care
®
technician. To schedule
service online, visit us at monogram.com/contact. In Canada, visit monogram.ca.
EXCLUSION OF IMPLIED WARRANTIES
Your sole and exclusive remedy is product repair as provided in this Limited Warranty. Any implied warranties, including the
implied warranties of merchantability or fitness for a particular purpose, are limited to one year or the shortest period allowed
by law.
This limited warranty is extended to the original purchaser and any succeeding owner for products purchased for
home use within the USA. If the product is located in an area where service by a Monogram Appliances Authorized
Servicer is not available, you may be responsible for a trip charge or you may be required to bring the product to an
Authorized Monogram Appliances Service location for service. In Alaska, the limited warranty excludes the cost of
shipping or service calls to your home.
Some states do not allow the exclusion or limitation of incidental or consequential damages. This limited warranty
gives you specific legal rights, and you may also have other rights which vary from state to state. To know what your
legal rights are, consult your local or state consumer affairs office or your state’s Attorney General.
Warrantor: GE Appliances, a Haier company, Louisville KY,40225
Warrantor in Canada: MC Commercial, Burlington, ON, L7R 5B6
For the period of Monogram Appliances will replace
Limited two-year
warranty
For two years from date of original purchase, we will provide, free of charge, parts and service
labor in your home to repair or replace any part of the vent hood that fails because of a
manufacturing defect.
What Monogram will not cover:
Staple your receipt here. Proof of the original purchase
date is needed to obtain service under the warranty.
Servicing your range hood may require the use of the onboard data port for diagnostics. This gives a
Monogram Factory Service technician the ability to quickly diagnose any issues with your appliance and helps
Monogram improve its products by providing Monogram with information on your appliance. If you do not
want your appliance data to be sent to Monogram, please advise your technician NOT to submit the data to
Monogram at the time of service.
12 49-80569 Rev. 4
49-80569 Rev. 4
10-19 GEA
Printed in Italy
MANUEL
D’UTILISATION
Hotte aspirante en acier inoxydable
FRANÇAIS
MONOGRAM.COM
2 49-80569 Rev. 4
RENSEIGNEMENTS CONCERNANT LE MODÈLE
WRITE DOWN THE MODEL AND SERIAL NUMBERS
Vous les trouverez sur l’étiquette derrière les filtres.
Utilisez ces numéros pour toute correspondance ou tout appel de
service concernant votre hotte.
Veuillez écrire ces numéros ici :
Numéro du modèle
Numéro de série
NUMÉROS DE MODÈLES
ZV750, ZV755
ZV850, ZV855
TABLE DES MATIÈRES
RENSEIGNEMENTS CONCERNANT LE MODÈLE ...............................................................2
SOUTIEN AU CONSOMMATEUR .............................................................................3
RENSEIGNEMENTS CONCERNANT LA SÉCURITÉ ..............................................................4
CONTRÔLES ET FONCTIONS ...............................................................................6
ENTRETIEN ET NETTOYAGE ................................................................................7
Pour votre sécurité ......................................................................................7
Filtres à charbont .......................................................................................7
Filtre à graisse métallique ................................................................................7
Surfaces de la hotte .....................................................................................8
Ampoules .............................................................................................8
DÉPANNAGE .............................................................................................9
GARANTIE LIMITÉE DE MONOGRAM ........................................................................11
49-80569 Rev. 4 3
SOUTIEN AU CONSOMMATEUR
SITE WEB DE MONOGRAM
Vous avez des questions ou besoin d’aide avec votre réfrigérateur? Essayez le site Web de Monogram. Ce site est disponible 24
heures par jour, et tous les jours de l’année! Vous pouvez aussi magasiner d’autres magnifiques produits Monogram et profiter de
tous les services de soutien en ligne conçus pour votre commodité. Aux É.-U. : monogram.com. Au Canada : monogram.ca
ENREGISTREZ VOTRE ÉLECTROMÉNAGER
Enregistrez votre nouvel appareil en ligne au moment qui vous convient le mieux! L’enregistrement de votre produit dans les délais
prescrits permet une meilleure communication et un service rapide, selon les modalités de votre garantie, si besoin est. Vous pouvez
également envoyer par courrier la carte d’enregistrement pré-imprimée qui se trouve dans l’emballage de votre appareil.
Aux États-Unis : monogram.com
Au Canada : Prodsupport.mabe.ca/crm/Products/ProductRegistration.aspx
SERVICE DE RÉPARATION
Un service de réparation expert GE Appliances se trouve à quelques pas de chez vous. Rendez-vous sur notre site et programmez, à
votre convenance, une visite de réparation à n’importe quel jour de l’année.
Aux États-Unis : monogram.com
Au Canada : monogram.ca
CONNEXION À DISTANCE
Pour de l’assistance concernant la connexion à un réseau sans fil (modèles équipés de cette fonction), visitez notre site sur
monogram.com
PIÈCES ET ACCESSOIRES
Les personnes qualifiées pour réparer leurs propres appareils peuvent commander des pièces détachées et des accessoires et les
faire envoyer directement à leur domicile (les cartes VISA, MasterCard et Discover sont acceptées). Commandez en ligne 24 heures
par jour.
Aux États-Unis : monogram.com/use-and-care/parts
Les instructions contenues dans le présent manuel comportent des procédures que tout utilisateur peut effectuer. Les
autres types de réparation doivent généralement être confiés à un technicien qualifié. Usez de prudence : une réparation ou
un entretien mal effectués peuvent rendre l’utilisation de l’appareil dangereuse.
Les consommateurs au Canada doivent consulter le centre de service Mabe le plus proche, visiter notre site Web sur monogram.ca
COMMUNIQUEZ AVEC NOUS
Si vous êtes insatisfait du service reçu par Monogram, communiquez avec nous par l’entremise de notre site Web en mentionnant
tous les détails y compris votre numéro de téléphone, ou écrivez :
Aux É.-U. : Directeur général, relations à la clientèle | Monogram Appliances, Appliance Park | Louisville, KY 40225
monogram.com/contact
Au Canada: monogram.ca/contact
4 49-80569 Rev. 4
AVERTISSEMENT
Veuillez lire toutes les consignes avant d’utiliser ce produit. Le non-respect de ces instructions pourrait
entraîner un incendie, un choc électrique, une blessure grave voire la mort.
AVERTISSEMENT
CONSIGNES GÉNÉRALES DE SÉCURITÉ
AVERTISSEMENT
POUR RÉDUIRE LE RISQUE
D’INCENDIE, DE SECOUSSE ÉLECTRIQUE OU
DE BLESSURE CORPORELLE, OBSERVEZ LES
PRÉCAUTIONS SUIVANTES:
A. N’utilisez cet appareil que de la manière prévue par le
fabricant. Si vous avez des questions, appelez le fabricant.
B. Avant de réparer ou de nettoyer votre appareil, débranchez
le courant au niveau du panneau de service et verrouillez
les mécanismes de débranchement de service pour éviter
tout branchement accidentel au courant. Si vous ne pouvez
pas verrouiller les mécanismes de débranchement de
service, attachez soigneusement un avertissement bien
visible, comme une étiquette, au panneau de service.
C. N’utilisez jamais cet appareil avec un mécanisme de
réglage de la vitesse à semi-conducteurs.
D. Cet appareil doit être bien mis à la terre.
ATTENTION
UNIQUEMENT À USAGE DE
VENTILATION GÉNÉRALE. N’UTILISEZ JAMAIS POUR
L’ÉCHAPPEMENT DE MATIÈRES ET DE VAPEURS
EXPLOSIVES.
AVERTISSEMENT
POUR RÉDUIRE LE RISQUE DE
BLESSURE CORPORELLE SI DE LA GRAISSE PREND FEU
SUR LA SURFACE DE CUISSON DU FOUR, SUIVEZ LES
INSTRUCTIONS SUIVANTES*:
A. ÉTOUFFEZ LES FLAMMES avec un couvercle qui
convient, une tôle à biscuits ou un plateau en métal, puis
éteignez le brûleur. FAITES BIEN ATTENTION DE NE
PAS VOUS BRÛLER. Si les flammes ne s’éteignent pas
immédiatement, SORTEZ ET APPELEZ LES POMPIERS.
B. NE DÉPLACEZ JAMAIS UNE CASSEROLLE QUI
FLAMBE—Vous pouvez vous brûler.
C. N’UTILISEZ JAMAIS D’EAU, en particulier de serviette ou
de chiffon mouillé—il se produira une explosion violente de
vapeur brûlante.
D. N’UTILISEZ UN EXTINCTEUR que si :
1. Vous avez un extincteur de classe ABC et vous savez
comment l’utiliser;
2. Le feu est réduit et confiné à l’endroit où il a commencé;
3. Vous avez déjà appelé les pompiers;
4. Vous combattez les flammes en tournant le dos à une sortie.
* Basé sur l’ouvrage intitulé «Kitchen Fire Safety Tips» publié
par la NFPA.
AVERTISSEMENT
RÉDUISEZ LE RISQUE D’UN FEU
DE GRAISSE SUR LA SURFACE DE CUISSON DU FOUR:
A. Ne laissez jamais les éléments de surface sans supervision
lorsqu’ils sont réglés sur une chaleur élevée ou moyenne.
Le bouillonnement occasionne des débordements fumants
et graisseux qui peuvent prendre feu. Chauffez à feu doux
les substances huileuses, avec un réglage bas ou moyen.
B. Ne préparez pas des mets flambés sur la cuisinière. Si
vous préparez des mets flambés sous la hotte, mettez le
ventilateur en marche.
C. Nettoyez les mécanismes de ventilation fréquemment. Il
ne faut pas permettre une accumulation de graisse sur le
ventilateur ou sur le filtre.
D. Utilisez une casserole de bonne taille. Utilisez toujours un
ustensile de cuisine qui convienne au diamètre de l’élément
de cuisson.
AVERTISSEMENT
POUR RÉDUIRE LE RISQUE
D’INCENDIE, DE SECOUSSE ÉLECTRIQUE OU
DE BLESSURE CORPORELLE, OBSERVEZ LES
PRÉCAUTIONS SUIVANTES:
A. Vous devez faire exécuter tous les travaux d’installation
et de câblage électrique par une personne qualifiée,
conformément à tous les codes et les normes en vigueur,
en particulier ceux de construction relatifs aux incendies.
LIRE ET CONSERVER CES INSTRUCTIONS
RENSEIGNEMENTS IMPORTANTS CONCERNANT LA SÉCURITÉ
LISEZ TOUTES LES INSTRUCTIONS AVANT D’UTILISER LA HOTTE
49-80569 Rev. 4 5
AVERTISSEMENT
CONSIGNES GÉNÉRALES DE SÉCURITÉ (suite)
B. Vous devez assez d’air pour avoir une bonne combustion et
permettre l’évacuation des gaz par le conduit de cheminée
du matériel de combustion du carburant, afin d’éviter tout
retour d’air. Suivez les directives du fabricant de matériel
de combustion et les normes de sécurité comme celles
publiées par la National Fire Protection Association (NFPA)
et l’American Society for Heating, Refrigeration and Air
Conditioning Engineers (ASHRAE), ainsi que les modalités
des codes locaux. Le cas échéant, installez un système
de compensation d’air (remplacement) conformément aux
conditions des codes locaux du bâtiment. Visitez le site
Monogram.com pour connaître les solutions offertes en
matière de système de compensation d’air.
C. Si vous faites un trou ou une ouverture dans un mur ou un
plafond, n’endommagez pas les fils électriques et les autres
installations cachées de service public.
D. Vous devez toujours alimenter les ventilateurs dans les
conduits en air en provenance de l’extérieur.
AVERTISSEMENT
POUR RÉDUIRE LE RISQUE
D’INCENDIE, N’UTILISEZ QUE DES CONDUITS EN MÉTAL.
Ŷ1¶HVVD\H]MDPDLVGHUHPSODFHURXGHUpSDUHUXQpOpPHQW
de votre hotte si le présent manuel ne le recommande pas
expressément. Tout autre entretien doit être effectué par un
technicien qualifié.
LIRE ET CONSERVER CES INSTRUCTIONS
RENSEIGNEMENTS IMPORTANTS CONCERNANT LA SÉCURITÉ
LISEZ TOUTES LES INSTRUCTIONS AVANT D’UTILISER LA HOTTE
6 49-80569 Rev. 4
REMARQUE: Évitez d’utiliser des aliments qui produisent des
flammes sous la hotte aspirante.
1. ON/OFF (marche/arrêt). La dernière vitesse de ventilation est
gardée en mémoire (excepté la vitesse de ventilation la plus
élevée – Boost).
2. Abaisse la vitesse.
3. Augmente la vitesse.
4. La vitesse la plus élevée, Boost, peut être sélectionnée
immédiatement lorsque la hotte est sous tension.
5. Arrêt différé de la ventilation. Sélectionnez un délai de 5, 10
ou 20 minutes en appuyant sur cette touche.
6. Lumière ON/OFF (marche/arrêt). Garde en mémoire le
dernier niveau d’éclairage utilisé. (Six niveaux d’éclairage).
7. Abaisse la luminosité.
8. Augmente la luminosité.
9. Le voyant de nettoyage s’allume au bout de
30 heures d’utilisation pour vous rappeler de nettoyer les
filtres à graisse métalliques. Le voyant reste allumé jusqu’à
ce que les filtres soient remis en place. Si le voyant rouge
reste allumé et les filtres sont en place, ajustez le filtre du
côté droit. Le décompte se remet à zéro automatiquement.
10. Indique la durée de fonctionnement du ventilateur avant son
arrêt automatique (5, 10 ou 20 minutes).
11. Voyant de fonctionnement du ventilateur.
Commandes du Ventilateur
Commandes de l’Éclairage
Commande du Ventilateur
CONTRÔLES ET FONCTIONS
49-80569 Rev. 4 7
POUR VOTRE SÉCURITÉ
Avant de procéder à l’entretien ou au nettoyage
de l’appareil, coupez l’alimentation électrique au niveau
du tableau de distribution et verrouillez-le pour éviter que
l’alimentation électrique ne soit accidentellement rétablie. Si
le tableau de distribution ne peut être verrouillé, attachez une
étiquette ou un avertissement visible au tableau.
FILTRES À CHARBON (sur certains modèles)
Si le modèle n’est pas équipé d’une évacuation d’air vers
l’extérieur, cet air sera recirculé au travers de filtres à charbon
jetables qui éliminent les fumées et les odeurs.
Les filtres à charbon doivent être remplacés dès que vous
remarquez qu’ils sont sales ou décolorés (en général, au bout de
6 à 12 mois suivant l’utilisation de la hotte).
REMARQUE: NE rincez PAS et NE lavez PAS les filtres à
charbon dans le lave-vaisselle.
Les filtres à charbon ne peuvent pas être nettoyés. Ils
doivent être remplacés.
Commandez une trousse de 3 Filtres à Charbon
WB02X10731.
Vous pouvez commander cette trousse auprès de votre
revendeur Monogram.
FILTRE À GRAISSE MÉTALLIQUE
Nettoyez le filtre à graisse après 30 heures de fonctionnement.
Un voyant vous alertera lorsque les 30 heures de fonctionnement
se seront écoulées.
Retirez les filtres à graisse et lavez-les à la main ou au lave-
vaisselle à l’aide d’un détergent non-abrasif.
Pour les nettoyer, passez les filtres dans une eau chaude
savonneuse ou lavez-les dans le lave-vaisselle. N’utilisez pas de
détergent abrasif.
SURFACES DE LA HOTTE
N’utilisez pas de tampon en laine d’acier sous peine de rayer
les surfaces.
Pour nettoyer une surface en acier inoxydable, utilisez une
eau tiède savonneuse ou encore de la cire ou un nettoyant
spécialement conçu pour l’acier inoxydable. Nettoyez toujours la
surface dans le sens du grain.
Suivez les instructions données pour le nettoyant pour nettoyer
la surface en acier inoxydable. Pour toute information concernant
l’achat d’un nettoyant ou d’une cire pour les appareils en acier
inoxydable ou pour trouver la localisation du revendeur le plus
proche de chez vous, appelez notre numéro sans frais :
Service privilégié de Monogram : 800.444.1845
Monogram.com
REMARQUE: Pour retirer les filtres
métalliques, poussez-les vers
l’arrière puis tirez-les vers le bas à
l’aide du bouton. Poussez les filtres
à charbon vers l’arrière puis vers le
bas à l’aide de la languette.
Avant
Pour un fonctionnement correct, assurez-vous
d’avoir placé les filtres à charbon dans les
porte-filtres supérieurs et les filtres métalliques
dans les porte-filtres inférieurs.
Filtres Métalliques
Filtres à charbon
REMARQUE: Pour retirer
les filtres, poussez-les vers
l’arrière puis tirez-les vers
le bas à l’aide du bouton.
Pour un fonctionnement correct, assurez-
vous d’avoir utilisé les porte-filtres inférieurs.
Avant
ENTRETIEN ET NETTOYAGE
8 49-80569 Rev. 4
AMPOULES
REMARQUE : Le diffuseur ne doit être retiré qu’après
refroidissement.
ATTENTION
Avant de remplacer une ampoule,
débranchez la hotte de l’alimentation électrique au niveau du
fusible principal ou du disjoncteur. Laissez refroidir les ampoules
avant
de les toucher.
Laissez refroidir complètement le diffuseur ainsi que l’ampoule.
Par sécurité, ne touchez pas une ampoule chaude à mains nues
ou avec un chiffon mouillé.
Pour remplacer les ampoules:
1. Retirez le diffuseur en insérant un petit tournevis à tête plate
dans chacune des fentes pour l’extraire doucement.
REMARQUE: Ne retirez pas la garniture externe (ensemble
de la lampe).
2. Attrapez l’ampoule et tirez-la directement.
3. Retirez la nouvelle ampoule de son emballage en utilisant des
gants ou un chiffon sec. (L’utilisation de gants en latex permet
une meilleure prise). L’ampoule doit avoir la même puissance,
halogène de 120 volts, 25 watts à culots G-9. Un wattage
est trop élevé peut provoquer une défaillance précoce de
l’ampoule.
4. Enfoncez l’ampoule jusqu’à la butée dans le réceptacle.
5. Remettez le diffuseur en place en insérant les trois languettes
dans les fentes et en appuyant.
REMARQUE: Pour un éclairage plus performant, nettoyez
fréquemment le diffuseur à l’aide d’un chiffon humide. Ceci doit
être fait lorsque la hotte est refroidie.
6. Rebranchez l’alimentation électrique de la hotte.
REMARQUE: Commandez des ampoules halogènes de
remplacement de 120 volts,
25 watts avec un culot G-9, WB25X10020.
Vous pouvez commander ces ampoules auprès
de votre revendeur Monogram.
REMARQUE : Assurez-vous que les languettes sont insérées
dans les fentes.
Utilisez uniquement une nouvelle ampoule halogène de 120
volts, 25 watts avec un culot G-9.
REMARQUE : Ne touchez pas la nouvelle ampoule halogène à
mains nues. Le sébum de la peau peut provoquer une défaillance
précoce de l’ampoule.
Utilisez un petit tournevis à tête
plate pour retirer le diffuseur.
Garniture extérieure
(ensemble de la
lampe) Ne pas retirer
Ampoule
Diffuseur interne
amovible
Languette
Réceptacle
Utilisez des gants
ou un chiffon
ENTRETIEN ET NETTOYAGE
49-80569 Rev. 4 9
Économisez du temps et de l’argent! Consultez les tableaux des pages suivantes, et vous n’aurez peut-être pas à appeler le service à
la clientèle.
Problème Causes possibles Que faire
Le ventilateur ne fonctionne pas
lorsque la touche Marche/Arrêt est
enfoncée
Le disjoncteur est peut-être déclenché ou
un fusible grillé.
Remplacez le fusible ou réenclenchez le disjoncteur.
Le ventilateur ne cesse de
s’éteindre et de s’allumer
/HPRWHXUVXUFKDXႇHSUREDEOHPHQWHW
s’éteint. Ceci peut endommager le moteur.
$VVXUH]YRXVTXHOH¿OWUHHVWSURSUH6LOHSUREOqPHSHUVLVWH
appelez un technicien. Visitez le site Monogram.com pour
FRQQDvWUHOHVVROXWLRQVRႇHUWHVHQPDWLqUHGHV\VWqPHGH
compensation d’air.
/HYR\DQWGX¿OWUHGXYHQWLODWHXU
est allumé
Le voyant s’allume au bout de 30 heures
d’utilisation pour vous rappeler de nettoyer
OHV¿OWUHVjJUDLVVHPpWDOOLTXHV
/HYR\DQWUHVWHUDDOOXPpMXVTX¶jFHTXHOHV¿OWUHVVRLHQWUHPLV
en place.
/H¿OWUHGXF{WpGURLWQHIDLWSDVFRQWDFW
avec le commutateur.
$MXVWH]FH¿OWUH
Le ventilateur ne fonctionne pas
lorsque la touche Marche/Arrêt ou
la touche + ou – est enfoncée.
Le connecteur du ventilateur est lâche ou
n’est pas correctement branché.
Débranchez l’unité de l’alimentation électrique. Soulevez le
conduit inférieur et examinez le connecteur du ventilateur. Si
le connecteur est lâche, branchez-le de nouveau. Référez-
vous aux instructions d’installation pour l’emplacement et le
branchement de ce connecteur.
Circulation d’air bruyante ou
anormale
La mauvaise dimension de conduit a été
utilisée lors de l’installation.
Cette hotte nécessite un conduit de 15,2 cm (6 po) de diamètre
et une longueur maximale de conduit de 100 pieds équivalent
pour fonctionner correctement. L’utilisation d’un conduit
plus étroit ou d’une longueur trop importante conduira à une
mauvaise ventilation. Les techniciens de service Monogram ne
peuvent corriger ce problème si l’installation n’a pas été faite
correctement.
Le ventilateur ne fait pas circuler
l’air ou déplace l’air plus lentement
que la normale et/ou la circulation
d’air par le ventilateur est bruyante
ou anormale
Obstructions dans le conduit. Assurez-vous que rien ne bloque l’évacuation. Assurez-vous
que les évents muraux ou de toiture sont équipés de lames ou
d’une porte.
Les lames du registre sur l’évent mural ou
de toiture ne sont peut-être pas ouvertes.
Assurez-vous que le registre puisse bouger librement. Les
lames du registre peuvent se retourner et ne seront alors pas
complètement ouvertes. Remettez-les dans leurs positions
initiales.
/H¿OWUHjJUDLVVHPpWDOOLTXHHWOH¿OWUHj
charbon (si l’appareil en est équipé) sont
peut-être sales.
1HWWR\H]OH¿OWUHjJUDLVVHPpWDOOLTXHHWUHPSODFH]OH¿OWUH
à charbon (si l’appareil en est équipé). Consultez la section
entretien et nettoyage.
L’air de compensation (remplacement)
VXႈVDQWHVWQpFHVVDLUHSRXUpYDFXHUOHV
appareils pour fonctionner au classement.
9pUL¿H]DYHFOHVFRGHVORFDX[GXEkWLPHQWTXLSHXYHQWH[LJHU
ou conseiller vivement l’utilisation d’air de compensation.
Les commandes de la hotte ne
fonctionnent pas correctement
La logique de commande ne fonctionne
pas correctement.
Coupez l’alimentation de la hotte en déclenchant le disjoncteur.
Attendez 30 secondes pour que les commandes se
réinitialisent.
Défaillance précoce de l’ampoule L’ampoule a été remplacée à mains nues. Remplacez les ampoules en utilisant des gants pour éviter le
dépôt de sébum sur les ampoules.
Le wattage de l’ampoule est trop élevé.
Remplacez avec le wattage correct.
DÉPANNAGE
10 49-80569 Rev. 4
NOTES
49-80569 Rev. 4 11
Cette garantie limitée est étendue à l’acheteur d’origine et aux propriétaires suivants pour tout produit acheté pour une utilisation
domestique aux États-Unis. Si le produit est installé dans une région où ne se trouve aucun réparateur autorisé Monogram vous
devrez peut-être assumer les frais de transport ou apporter l’appareil à un centre de service autorisé Monogram. En Alaska, cette
garantie limitée exclut le coût d’expédition ou de dépannage à votre domicile.
Certains États n’autorisent pas l’exclusion ou la limitation des dommages indirects, la limitation ou l’exclusion ne vous sont pas applicables. Cette
garantie vous confère des droits spécifiques, et vous disposez de droits supplémentaires qui varient d’un état à l’autre. Pour en savoir plus sur
les droits qui vous sont conférés pour un état donné, consultez le bureau d’informations pour les consommateurs le plus proche ou le procureur
de votre État.
Garante: GE Appliances, a Haier company, Louisville KY, 40225
Garante en Canadá: MC COMMERCIAL INC, Burlington, ON, L7R 5B6
Ce que Monogram ne couvre pas :
Ŷ/HVGpSODFHPHQWVjGRPLFLOHSRXUYRXVDSSUHQGUHjXWLOLVHU
l’appareil.
Ŷ/HUHPSODFHPHQWGHVIXVLEOHVGXGRPLFLOHRXODUpLQLWLDOLVDWLRQ
des disjoncteurs.
Ŷ8QGRPPDJHDQQH[HRXFRQVpFXWLISURYRTXpSDUG¶pYHQWXHOV
défauts de cet appareil.
Ŷ5HPSODFHPHQWGHVILOWUHVMHWDEOHV
Ŷ8QGRPPDJHGHO¶DSSDUHLOSURYRTXpSDUXQDFFLGHQWXQ
incendie, une inondation ou un cas
de force majeure.
Ŷ8QGRPPDJHSURYRTXpDSUqVODOLYUDLVRQ
Ŷ8QHSDQQHGHO¶DSSDUHLOGDQVOHFDVG¶XQHXWLOLVDWLRQDXWUHTXH
celle prévue, ou d’une utilisation commerciale.
Ŷ8QHLQVWDOODWLRQLQFRUUHFWH6LYRXVUHQFRQWUH]XQSUREOqPH
d’installation, contactez votre revendeur ou votre installateur.
Vous êtes responsable de la fourniture appropriée d’électricité,
de gaz, d’évacuation et d’autres raccordements, comme
indiqué dans les instructions d’installation fournies avec votre
produit.
Ŷ8QDSSDUHLOQRQDFFHVVLEOHSRXUH[pFXWHU
la réparation nécessaire.
Ŷ,QVWDOODWLRQRXHQWUHWLHQSRXUV\VWqPHGHFRPSHQVDWLRQG¶DLU
(remplacement).
GARANTIE LIMITÉE DE MONOGRAM
Monogram.com
Tous les services au titre de la garantie sont fournis par nos centres de service ou par un technicien agréé Customer Care
®
. Demandez un
rendez-vous en ligne pour votre réparation ou rendez-vous sur monogram.com/contact. Au Canada, visitez le site monogram.ca.
EXCLUSION DES GARANTIES IMPLICITES
Vous ne serez en droit de solliciter que la réparation comme le prévoit la garantie limitée. Toutes les garanties
implicites, y compris celles afférentes à la qualité marchande ou à l’adéquation à toute fin spécifique, sont limitées
à un an, la période la plus courte légalement autorisée.
Pour la période de Monogram Appliances remplacera
Garantía limitada por
dos años
Durant deux ans à partir de la date d’achat initial, nous fournirons gratuitement les pièces et la main-
d’oeuvre à votre domicile, pour réparer ou remplacer n’importe quelle partie de la hotte qui serait
défectueuse à cause d’un défaut de fabrication.
Pour bénéficier du service de réparation sous garantie,
une preuve de la date d’achat initial est nécessaire.
La réparation de votre hotte de cuisinière peut nécessiter l’utilisation d’un port d’accès aux données intégré pour effectuer
le diagnostic. Ceci permet au technicien du centre de service de Monogram d’effectuer un diagnostic rapide des problèmes
de votre hotte et d’aider Monogram à l’amélioration de ces produits par l’entremise des renseignements fournis par votre
appareil. Si vous ne voulez pas que les données de votre appareil soient envoyées à Monogram, veuillez mentionner au
technicien que vous NE voulez PAS que vos données soient envoyées à Monogram au moment de la réparation
12 49-80569 Rev. 4
49-80569 Rev. 4
10-19 GEA
Imprimé en Italie
MANUAL DEL
PROPIETARIO
Campana de ventilación de acero inoxidable
ESPAÑOL.
MONOGRAM.COM
2 49-80569-3
INFORMACIÓN DEL MODELO
ESCRIBA LOS NÚMEROS DE MODELO Y SERIE
Usted puede encontrarlos en una etiqueta detrás de los filtros.
Utilice estos números en cualquier correspondencia o llamadas
de servicio técnico relacionadas con su campana.
Por favor escriba estos números aquí:
Número de Modelo
Número de Serie
NÚMEROS DE MODELO
ZV750, ZV755
ZV850, ZV855
ÍNDICE
INFORMACIÓN DEL MODELO ...............................................................................2
SOPORTE AL CLIENTE .....................................................................................3
INFORMACIÓN DE SEGURIDAD .............................................................................4
CONTROLES Y FUNCIONES ................................................................................6
CUIDADO Y LIMPIEZA .....................................................................................7
Para su Seguridad ......................................................................................7
Filtro de Carbón ........................................................................................7
Filtro de Grasa Metálico ..................................................................................7
Superficies de la Campana ...............................................................................8
Bombillas de Luz .......................................................................................8
SOLUCIÓN DE PROBLEMAS ................................................................................9
GARANTÍA LIMITADA DE MONOGRAM ......................................................................11
49-80569-3 3
SOPORTE AL CLIENTE
SITIO WEB DE MONOGRAM
¿Desea realizar una consulta o necesita ayuda con su electrodoméstico? ¡Intente a través del sitio Web de Mongram las 24 horas
del día, cualquier día del año! También puede comprar más grandiosos productos de Monogram y sacar ventaja de todos nuestros
servicios de soporte a través de Internet, diseñados para su conveniencia. En EE.UU.: monogram.com o en Canadá: monogram.ca
REGISTRE SU ELECTRODOMÉSTICO
¡Registre su electrodoméstico nuevo a través de Internet, según su conveniencia! Un registro puntual de su producto permitirá una
mejor comunicación y un servicio más puntual de acuerdo con los términos de su garantía, en caso de surgir la necesidad. También
puede enviar una carta en la tarjeta de inscripción pre impresa que se incluye con el material embalado.
En EE.UU.: monogram.com.
En Canadá: Prodsupport.mabe.ca/crm/Products/ProductRegistration.aspx
SERVICIO PROGRAMADO
El servicio de reparación de expertos de Monogram está a sólo un paso de su puerta. Conéctese a través de Internet y programe el
servicio a su conveniencia cualquier día del año.
En EE.UU.: Monogram.com
En Canadá: Monogram.ca
CONECTIVIDAD REMOTA
Para recibir asistencia en relación a la conectividad de su red inalámbrica (para modelos con activación remota), visite nuestro sitio
web en monogram.com/connect
PIEZAS Y ACCESORIOS
Individuos calificados para realizar el servicio técnico de sus propios electrodomésticos podrán solicitar el envío de piezas o
accesorios directamente a sus hogares (se aceptan las tarjetas VISA, MasterCard y Discover). Ordene a través de Internet durante
las 24 horas del día.
En EE.UU.: monogram.com/use-and-care/parts
Las instrucciones que figuran en este manual cubren los procedimientos que serán realizados por cualquier usuario. Otros
servicios técnicos generalmente deberán ser derivados a personal calificado del servicio técnico. Se deberá tener cuidado,
ya que una reparación indebida podrá hacer que el funcionamiento no sea seguro.
Los clientes de Canadá deberán consultar en el centro de servicio Mabe, visitar nuestro sitio web en monogram.ca
CONTÁCTENOS
Si no se encuentra satisfecho con el servicio que recibió de Monogram, comuníquese con nosotros a través de nuestro sitio Web con
todos los detalles, incluyendo su número telefónico, o escriba a:
En EE.UU.: General Manager, Customer Relations | Monogram Appliances, Appliance Park | Louisville, KY 40225
monogram.com/contact
En Canadá: monogram.ca/contact
4 49-80569-3
ADVERTENCIA
Lea todas las instrucciones de seguridad antes de utilizar este producto. No seguir estas instrucciones
puede generar un incendio, una descarga eléctrica, lesiones corporales o la muerte.
ADVERTENCIA
INSTRUCCIONES GENERALES DE SEGURIDAD
ADVERTENCIA
PARA REDUCIR EL RIESGO DE
INCENDIOS, DESCARGAS ELÉCTRICAS O LESIONES
PERSONALES, OBSERVE LO SIGUIENTE:
A. Use este unidad solamente de la manera que el fabricante
lo indique. Si usted tiene preguntas, póngase en contacto
con el fabricante.
B. Antes de proporcionar servicio o de limpiar la unidad,
desconecte el suministro eléctrico en el panel de servicio y
cierre el mecanismo de seguridad para evitar que alguien lo
conecte accidentalmente. Cuando no exista un dispositivo
de cierre de seguridad, amarre un aviso visible, como una
etiqueta al panel de servicio haciendo la advertencia.
C. No use esta unidad con ningún dispositivo de control
de velocidad de estado sólido.
D. Esta unidad debe estar conectada a tierra.
PRECAUCIÓN
PARA USO DE VENTILACIÓN
GENERAL SOLAMENTE. NO USE PARA EXPULSAR
MATERIALES PELIGROSOS O EXPLOSIVOS Y VAPORES.
ADVERTENCIA
PARA REDUCIR EL RIESGO DE
LESIONES PERSONALES EN EL CASO DE UN INCENDIO
DEBIDO A GRASA DE ESTUFA QUEMADA, HAGA LO
SIGUIENTE *:
A. CONTENGA LAS LLAMAS con una tapa que ajuste bien
sobre la sartén, con una lámina para hacer dulces o
con una bandeja metálica, y luego apague el quemador.
TENGA CUIDADO DE NO QUEMARSE. Si las llamas no se
apagan inmediatamente, EVACUE EL LUGAR Y LLAME AL
DEPARTAMENTO DE BOMBEROS.
B. NUNCA AGARRE UNA SARTÉN O UNA OLLA QUE SE
ENCUENTRE EN LLAMAS—Se podría quemar.
C. NO USE AGUA, incluyendo paños de cocina o toallas
humedecidas—esto hará que ocurra una explosión de
vapor violenta.
D. Use un extintor SOLAMENTE si:
1. Usted sabe que tiene un extintor Clase ABC, y si usted
ya sabe cómo operarlo.
2. El fuego es pequeño y está contenido al área donde
comenzó.
3. El departamento de bomberos ha sido llamado.
4. Usted está luchando contra las llamas con sus espaldas
hacia una salida.
* Basado en “Ideas para la seguridad en la cocina”, publicado
por NFPA.
ADVERTENCIA
PARA REDUCIR EL RIESGO DE
UN FUEGO DE GRASA DE ESTUFA:
A. Nunca deje unidades de superficie desatendidas en
configuraciones de calor elevadas o medias. Cuando
se está hirviendo algo y ocurren derramamientos, estos
podrían causar humo y que los derramamientos grasosos
se incendien. Caliente los aceites lentamente
a selecciones medias y bajas.
B. Siempre encienda la campana cuando cocine a fuego alto
o cuando flambee alimentos (Crepes Suzette, Cherries
Jubilee, Flambeado de Carne con Pimienta).
C. Limpie el ventilador con frecuencia. La grasa no debe
acumularse en el ventilador o en el filtro.
D. Use una sartén de tamaño apropiado. Siempre use piezas
de cocina apropiadas para el tamaño del elemento de la
superficie.
ADVERTENCIA
PARA REDUCIR EL RIESGO DE
INCENDIOS, DESCARGAS ELÉCTRICAS O LESIONES
PERSONALES, OBSERVE LO SIGUIENTE:
A. El trabajo de instalación y el alambrado eléctrico debe
hacerlo una persona(s) calificada conforme a todos
los códigos y estándares aplicables, incluyendo una
construcción aprobada por el inspector de incendios.
INFORMACIÓN IMPORTANTE DE SEGURIDAD
LEA TODAS LAS INSTRUCCIONES ANTES DE USAR ESTE ELECTRODOMÉSTICO
LEA Y GUARDE ESTAS INSTRUCCIONES
49-80569-3 5
ADVERTENCIA
INSTRUCCIONES GENERALES DE SEGURIDAD (Cont.)
B. Suficiente aire es necesario para una combustión apropiada
y para deshacerse de los gases a través de una salida de
humo (chimenea) de equipos que queman combustibles
para prevenir retroalimentación. Siga las recomendaciones
del fabricante del equipo de calentamiento y los estándares
de seguridad tales como los publicados por la Asociación
nacional de protección de incendios (NFPA), y la Sociedad
americana de ingenieros de calefacción, acondicionadores
de aire y refrigeración (ASHRAE), y los códigos de las
autoridades locales. Cuando corresponda, instale un sistema
de reposición (reemplazo) de aire de acuerdo con los
requisitos del código local de construcción. Para acceder a
soluciones de aire disponibles, visite Monogram.com.
C. Cuando se encuentre cortando o taladrando en la pared
o en el techo, no dañe los alambrados eléctricos u otras
utilidades escondidas.
D. Los ventiladores con conductos deben estar siempre
ventilados hacia el exterior.
ADVERTENCIA
PARA REDUCIR EL RIESGO DE
INCENDIOS, SOLAMENTE USE CONDUCTOS METÁLICOS.
Ŷ1RLQWHQWHUHSDUDURUHHPSOD]DUQLQJXQDSDUWHGHVX
campana a no ser que lo recomiende específicamente
este manual. Cualquier otro servicio debe ser referido a un
técnico calificado.
INFORMACIÓN IMPORTANTE DE SEGURIDAD
LEA TODAS LAS INSTRUCCIONES ANTES DE USAR ESTE ELECTRODOMÉSTICO
LEA Y GUARDE ESTAS INSTRUCCIONES
6 49-80569-3
NOTA: No utilice elementos que generan llamas debajo de la
campana de cocina.
1. ON/OFF (encendido/apagado). Recuerda la última velocidad
del ventilador utilizada (con excepción de la velocidad de
ventilador más alta: Boost (impulso).
2. Baja la velocidad.
3. Aumenta la velocidad.
4. La velocidad más alta, Boost (impulso), se enciende en forma
instantánea cuando se acciona el encendido.
5. Apagado de ventilador retardado. Elija 5, 10
o 20 minutos presionando este botón.
6. Luz ON/OFF (encendido/apagado). Vuelve al último nivel de
luz utilizado. (Hay seis niveles
de luz).
7. Reduce la intensidad de la luz.
8. Aumenta la intensidad de la luz.
9. La luz indicadora de limpieza se ilumina después de 30 horas
de tiempo de funcionamiento para recordarle que debe limpiar
los filtros de grasa de metal. La luz permanece encendida
hasta que se cambien los filtros. Si la luz roja permanece
encendida y los filtros están dentro, ajuste el filtro del lado
derecho en su lugar. El temporizador se reconfigura en forma
automática.
10. Indica el tiempo configurado durante el cual funcionará el
ventilador, antes de apagarse en forma automática (5, 10 o
20 minutos).
11. Luz indicadora de ventilador encendido (ON).
Controles del ventilador
Controles de la luz
Control del ventilador
CONTROLES Y FUNCIONES
49-80569-3 7
PARA SU SEGURIDAD
Antes de realizar reparaciones o limpiar la unidad, desconecte la
energía del panel de servicio y bloquee éste último para evitar el
accionamiento de la energía de manera accidental. Si el panel de
servicio no puede bloquearse, coloque una etiqueta o cartel de
advertencia sobre el panel.
FILTROS DE CARBÓN (en algunos modelos)
Si el modelo no tiene ventilación al exterior, el aire se recirculará
a través de filtros de carbón desechables que ayudan a remover
humo y olores.
Los filtros de carbón deben cambiarse cuando estén visiblemente
sucios o decolorados (usualmente después de 6 a 12 meses,
dependiendo del uso de la campana).
NOTA: NO enjuague o coloque los filtros de carbón en el
lavavajillas automático.
Los filtros de carbón no pueden limpiarse. Deben cambiarse.
Solicite el kit de filtros de carbón (3 filtros) WB02X10731.
Puede solicitar este kit a su proveedor de Monogram.
FILTRO DE GRASA METÁLICO
Limpie el filtro de grasa después de 30 horas de funcionamiento.
Una luz indicadora lo alertará cuando hayan pasado 30 horas.
Quite los filtros de grasa y lávelos a mano o en
el lavavajillas utilizando jabón no abrasivo.
Para limpiar los filtros, introdúzcalos en agua caliente jabonosa
y sacúdalos o lávelos en el lavavajillas. No utilice productos de
limpieza abrasivos.
SUPERFICIES DE LA CAMPANA
No utilice almohadillas de acero porque rayan
la superficie.
Para limpiar la superficie de acero inoxidable, utilice agua tibia
jabonosa o un limpiador o lustrador para acero inoxidable.
Siempre limpie la superficie en dirección de la veta.
Siga las instrucciones del producto para limpiar la superficie de
acero inoxidable. Para consultar sobre la compra de limpiadores
o lustradores de aparatos de acero inoxidable, o para encontrar
la ubicación del distribuidor más cercano a su domicilio, llame a
nuestro número gratuito:
Servicio preferido de Monogram: 800.444.1845
Monogram.com
NOTA: Para quitar los filtros de
metal, presiónelos hacia atrás y
abajo utilizando la perilla. Presione
los filtros de carbón hacia atrás y
abajo utilizando la lengüeta.
Frente
Para un funcionamiento adecuado, asegúrese de
usar los filtros de carbón en el grupo superior de
soportes de los filtros y los filtros de metal en el
grupo inferior de soportes de los filtros.
Filtros de metal
Filtros de carbón
NOTA: Para quitar
los filtros, presiónelos
hacia atrás y abajo
utilizando la perilla.
Para un funcionamiento adecuado, asegúrese de
utilizar el grupo inferior de soportes de los filtros.
Frente
CUIDADO Y LIMPIEZA
8 49-80569-3
BOMBILLAS DE LUZ
NOTA: La tapa de vidrio sólo debe quitarse cuando está fría al
tacto.
PRECAUCIÓN
Antes de cambiar la bombilla,
desconecte la energía eléctrica hacia la campana desde el
fusible principal o el interruptor de circuitos. Antes de tocarlas,
espere a que las bombillas se enfríen.
Verifique que la tapa de la lámpara y la bombilla se hayan
enfriado por completo.
Para mayor seguridad, no toque una bombilla caliente con las
manos desnudas o con un trapo húmedo.
Para cambiar las bombillas de luz:
1. Quite la tapa de la bombilla introduciendo un destornillador
plano dentro de las tres ranuras y liberándolas con cuidado.
NOTA: No quite el anillo exterior (montaje de la bombilla).
2. Tome la bombilla y tire directamente hacia afuera.
3. Retire la nueva bombilla de su envoltorio utilizando guantes o
un paño seco. (Para un mejor agarre, utilice guantes de látex).
La bombilla debe ser del mismo vataje, halógena de 120
voltios, 25 vatios con una base G-9. La bombilla puede fallar
en forma temprana si el vataje es muy elevado.
4. Empuje la bombilla en línea recta al interior del receptáculo.
5. Vuelva a colocar la tapa de la bombilla introduciendo las tres
lengüetas de retención dentro de las ranuras y presionando
firmemente en su lugar.
NOTA: Para una mejor iluminación, limpie la tapa de vidrio
frecuentemente con un paño húmedo. Esta operación debe
realizarse cuando la campana está completamente fría.
6. Reconecte la alimentación de energía a la campana.
NOTA: Solicite la bombilla halógena de repuesto
WB25X10020 de 120 voltios, 25 vatios con una base G-9.
Puede solicitar estas bombillas a su proveedor de Monogram.
NOTA: Asegúrese de que las lengüetas estén colocadas en las
ranuras.
SÓLO utilice una bombilla halógena nueva de 120 voltios, 25
vatios con una base G-9.
NOTA: No toque la bombilla halógena nueva con las manos
desnudas. Los aceites de la piel pueden provocar una falla
temprana de la bombilla.
Utilice un destornillador plano
para quitar la tapa de la bombilla.
Anillo exterior
(montaje de la
bombilla). No quitar
Bombilla
Tapa de la bombilla
interior desmontable
Lengüeta
Receptáculo
Use guantes
o un paño
CUIDADO Y LIMPIEZA
49-80569-3 9
¡Ahorre tiempo y dinero! Primero revise los cuadros que aparecen en las siguientes páginas y es posible que no necesite solicitar
reparaciones.
Problema Causas Posibles Qué Hacer
El ventilador no funciona
cuando se presiona el botón
2Q2ႇHQFHQGLGRDSDJDGR
Un fusible puede haberse quemado o el
interruptor de circuitos puede haber saltado.
&DPELHORVIXVLEOHVRUHFRQ¿JXUHORVLQWHUUXSWRUHV
El ventilador se enciende y
apaga
sin parar
El motor probablemente se está
sobrecalentando y se apaga solo. Esto puede
dañar el motor.
9HUL¿TXHTXHHO¿OWURHVWpOLPSLR6LFRQWLQ~DHOFLFORGHDSDJDGR
y encendido, llame al servicio técnico. Para acceder a soluciones
de aire disponibles, visite Monogram.com.
/DOX]GHO¿OWURGHOYHQWLODGRU
está encendida
Después de 30 horas “encendido” o en
funcionamiento, la luz le recuerda que debe
OLPSLDUORV¿OWURVGHJUDVDPHWiOLFRV
/DOX]SHUPDQHFHHQFHQGLGDKDVWDTXHVHFDPELHQORV¿OWURV
(O¿OWURGHOODGRGHUHFKRQRKDFHFRQWDFWRFRQ
el interruptor.
$MXVWHHO¿OWURHQVXOXJDU
El ventilador no funciona
cuando se presiona el botón
2Q2ႇHQFHQGLGRDSDJDGR
del ventilador o cuando se
presiona el botón + o –
El conector del ventilador está suelto o no se
encuentra enchufado dentro de su conector
correspondiente.
Desconecte la energía hacia la unidad. Levante la tapa del
conducto inferior y observe el enchufe conector del ventilador.
Si el enchufe del conector del ventilador está suelto, enchúfelo
¿UPHPHQWH9HUODV,QVWUXFFLRQHVGHLQVWDODFLyQSDUDODXELFDFLyQ
del enchufe y sobre cómo enchufar el conector.
5XLGRGHÀXMRGHDLUHPX\
fuerte o anormal
Tamaño de conducto incorrecto utilizado en la
instalación.
Esta campana requiere un conducto de 6” y una longitud
máxima de conducto de 100 pies equivalentes para funcionar
correctamente. Utilizar conductos más pequeños o longitudes
equivalentes mayores provocará una ventilación inadecuada. Los
técnicos de Monogram no pueden corregir este problema si hay
una instalación inadecuada.
El ventilador no hace circular
el aire o mueve el aire a una
velocidad menor de lo normal
y/o el ventilador hace ruido
GHÀXMRGHDLUHPX\IXHUWHR
anormal
Obstrucciones en el conducto. 9HUL¿TXHTXHQRKD\DREVWUXFFLRQHVHQODYHQWLODFLyQ&RQWUROH
que la cubierta de pared o casquete de techo tengan una hoja o
puerta.
La hoja del regulador de tiro de la cubierta
de pared o casquete de techo puede estar
cerrada.
Asegúrese de que el regulador de tiro se mueva libremente. Las
hojas del regulador de tiro pueden darse vuelta y no se abrirán
por completo cuando esto suceda. Ajústela con la posición
original.
(O¿OWURGHJUDVDPHWiOLFR\HO¿OWURGHFDUEyQ
(si lo hubiera) pueden estar sucios.
/LPSLHHO¿OWURGHJUDVDPHWiOLFR\YXHOYDDFRORFDUHO¿OWURGH
carbón (si lo hubiera). Ver Cuidado y limpieza.
6HUHTXLHUHVX¿FLHQWHUHSRVLFLyQUHHPSOD]R
de aire para que los artefactos con salida
de aire funcionen de acuerdo con sus
FDOL¿FDFLRQHVHQHUJpWLFDV
Controle los códigos locales de construcción, que podrán
requerir o aconsejar enfáticamente el uso de reposición de aire.
Los controles de la campana
no funcionan correctamente
Error en el circuito lógico. 'HVFRQHFWHODHQHUJtDKDFLDODFDPSDQDUHFRQ¿JXUDQGRHO
interruptor de circuitos. Espere 30 segundos para que los
FRQWUROHVYXHOYDQDFRQ¿JXUDUVH
Falla temprana de la bombilla Cambiar las bombillas con las manos
desnudas.
Cambie las bombillas usando guantes para evitar el contacto de
aceites de la piel con las bombillas.
El vataje de la bombilla es muy elevado.
Utilice el vataje correcto.
SOLUCIÓN DE PROBLEMAS
10 49-80569-3
NOTAS
49-80569-3 11
Esta garantía limitada se extiende al comprador original y a cualquier dueño subsiguiente de productos comprados para uso
hogareño dentro de EE.UU. Si el producto está en un área donde no se encuentra disponible un Proveedor Autorizado del
Servicio Técnico de Monogram, usted será responsable por el costo de un viaje o se podrá requerir que traiga el producto a una
ubicación del Servicio Técnico de Monogram Autorizado para recibir el servicio. En Alaska, la garantía limitada excluye el costo
de envío o llamadas del servicio a su hogar.
Algunos estados/ provincias no permiten la exclusión o limitación de daños incidentales o consecuentes, de modo que es posible
que dicha limitación o exclusión no se aplique en su caso. Esta garantía le da derechos legales específicos, y es posible que
usted tenga otros derechos que varían entre un estado y otro, o entre una provincia y otra. Para conocer cuáles son sus derechos
legales en su estado/ provincia, consulte a la oficina de asuntos del consumidor local o estatal o al Fiscal de su Estado.
Garante: GE Appliances, a Haier company, Louisville KY, 40225
Garante en Canadá: MC COMMERCIAL INC, Burlington, ON, L7R 5B6
Qué no cubrirá Monogram:
Ŷ Visitas a su hogar para enseñarle a usar el producto.
Ŷ Reemplazo de fusibles domésticos o la reconfiguración de
disyuntores.
Ŷ Daños incidentales o resultantes provocados por posibles
defectos en este artefacto.
Ŷ Recambio de los filtros reemplazables.
Ŷ Daños al producto provocados por accidentes, incendios,
inundaciones o fuerza mayor.
Ŷ Daños provocados después de la entrega.
Ŷ Fallas del producto si se utiliza para un objetivo diferente del
previsto o se usa de forma comercial.
Ŷ Instalación inadecuados. Si tiene un problema con la instalación,
comuníquese con su vendedor o instalador. Usted es
responsable de suministrar adecuadas instalaciones eléctricas,
de gas, de salida y otras conexiones como se describe en las
Instrucciones de Instalación incluidas con el producto.
Ŷ Producto no accesible para prestar el servicio técnico
solicitado.
Ŷ Instalación o servicio técnico para sistemas con reposición
(reemplazo) de aire.
GARANTÍA LIMITADA DE MONOGRAM
Monogram.com
Todo el servicio de garantía es provisto por nuestros Centros de Servicio de Fábrica, o por un técnico autorizado de Customer Care
®
(Servicio al Cliente).Para programar el servicio a través de Internet, visítenos en monogram.com/contact.
En Canadá, visite monogram.ca.
EXCLUSIÓN DE GARANTÍAS IMPLÍCITAS — Su única y exclusiva alternativa es la reparación del producto, como
se indica en esta Garantía Limitada. Las garantías implícitas, incluyendo garantías implícitas de comerciabilidad o
conveniencia sobre un propósito particular, se limitan a un año o al período más corto permitido por la ley.
Por el Período de Monogram Appliances reemplazará
Garantía limitada por
dos años
Por dos años desde la fecha original de compra, le brindaremos, sin costo, piezas y trabajos del servicio
técnico en su hogar para la reparación o reemplazo de cualquier parte de la campana de ventilación que
presente fallas debido a defectos de fabricación.
Abroche su recibo aquí. Para acceder al servicio técnico de acuerdo con
la garantía deberá contar con la prueba de la fecha original de compra.
3DUDUHDOL]DUHOVHUYLFLRWpFQLFRGHVXFDPSDQDGHFRFLQDVHSRGUiUHTXHULUHOXVRGHGDWRVGHOSXHUWRGHDERUGDMHSDUD
su diagnóstico. Esto da al técnico del Servicio de Fábrica de Monogram la habilidad de diagnosticar de forma rápida
FXDOTXLHUSUREOHPDFRQVXHOHFWURGRPpVWLFR\GHD\XGDUD0RQRJUDPDPHMRUDUVXVSURGXFWRVDOEULQGDUOHD0RQRJUDP
la información sobre su electrodoméstico. Si no desea que los datos de su electrodoméstico sean enviados a Monogram,
solicitamos que le indique a su técnico NO entregar los datos a Monogram en el momento del servicio.
12 49-80569-3
49-80569 Rev. 4
10-18 GEA
Impreso en Italia
