SAFETY INFORMATION .........3
USING THE REFRIGERATOR
Controls ..............................5
Shelves and Racks and Pans ............6
Door Bins .............................7
Freezer Drawers .......................7
CARE AND CLEANING ...........8
INSTALLATION INSTRUCTIONS
Preparing to Install the Refrigerator .....10

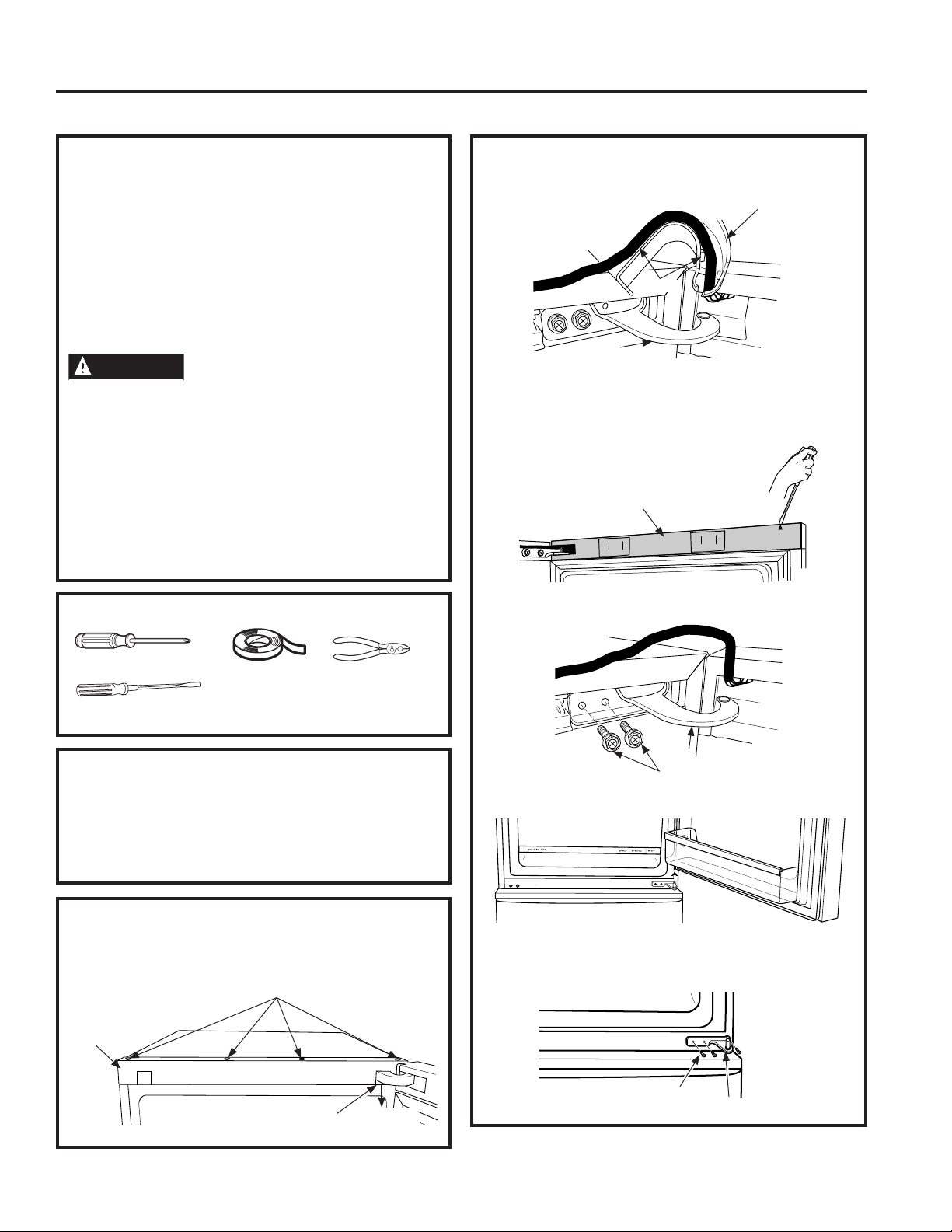

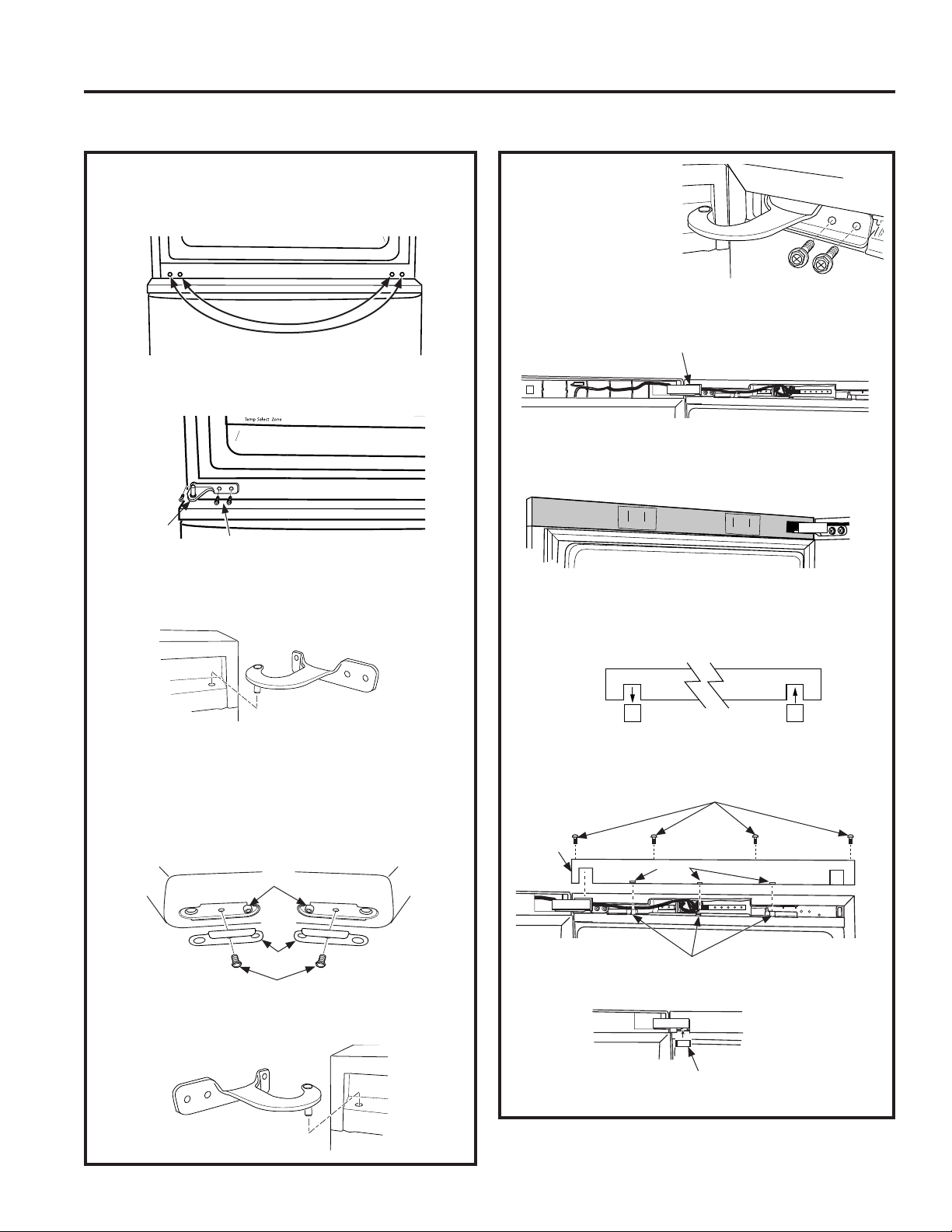

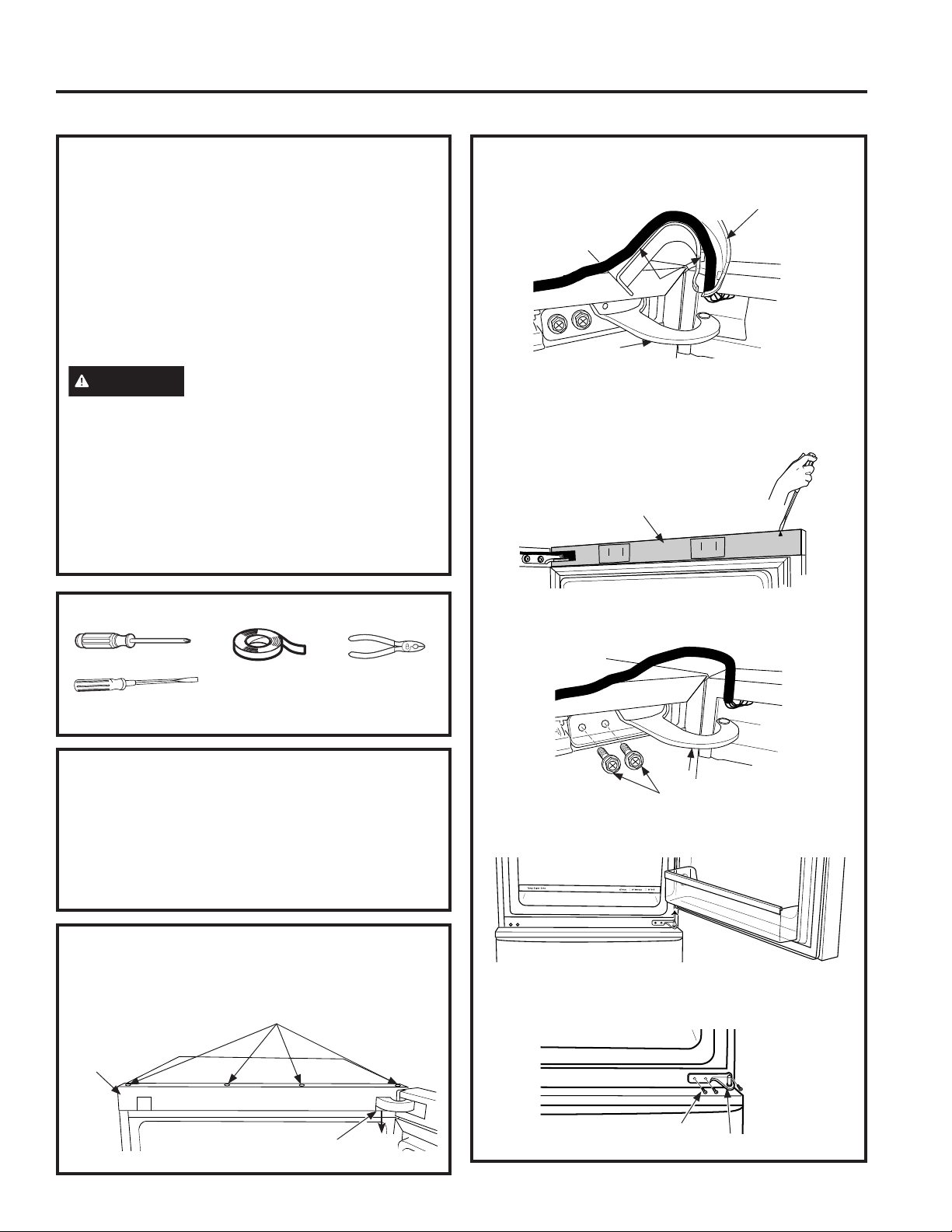

Reversing the Door Swing ............. 11
TROUBLESHOOTING
Normal Operating Sounds .............13

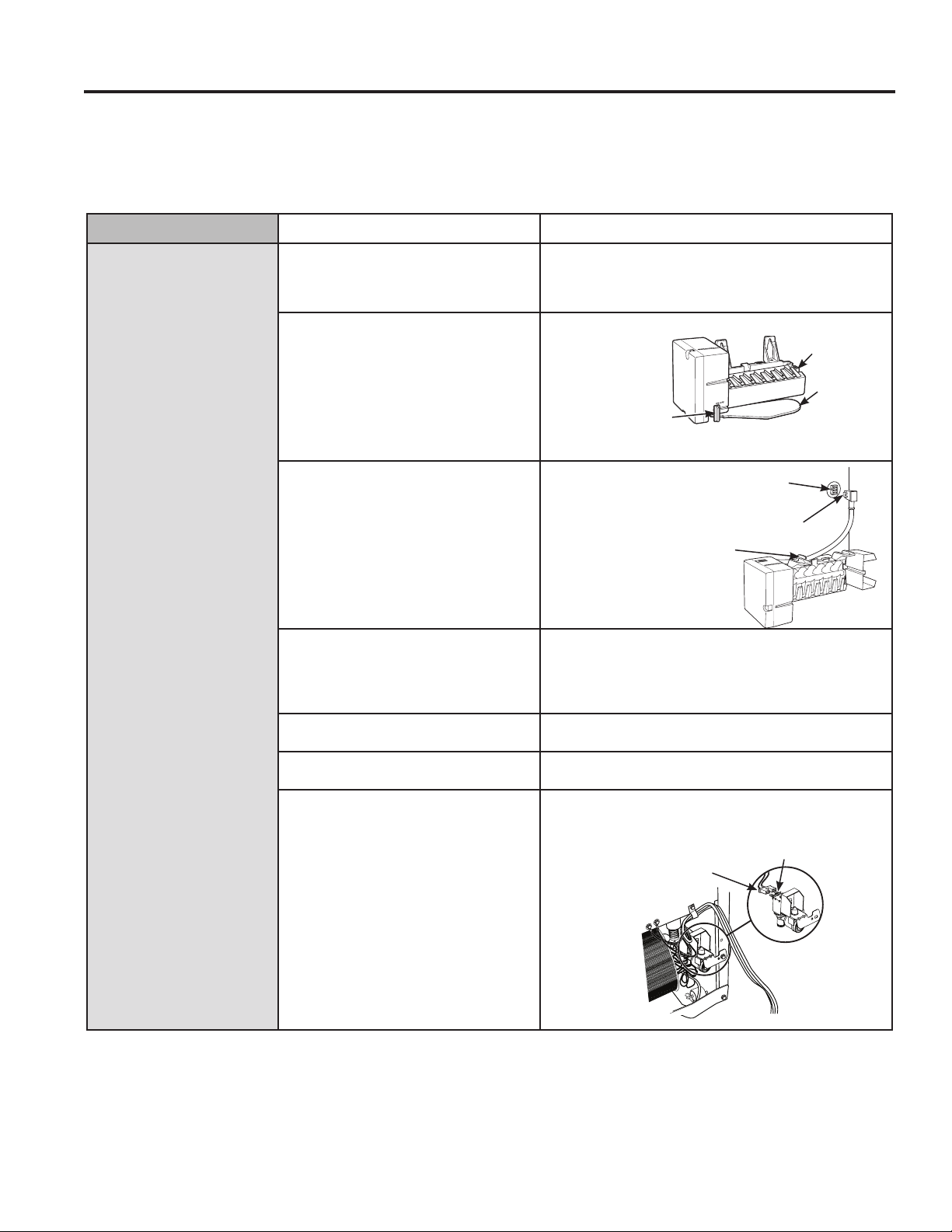

Troubleshooting Tips ..................14
WARRANTY .......................16
ACCESSORY .......................17

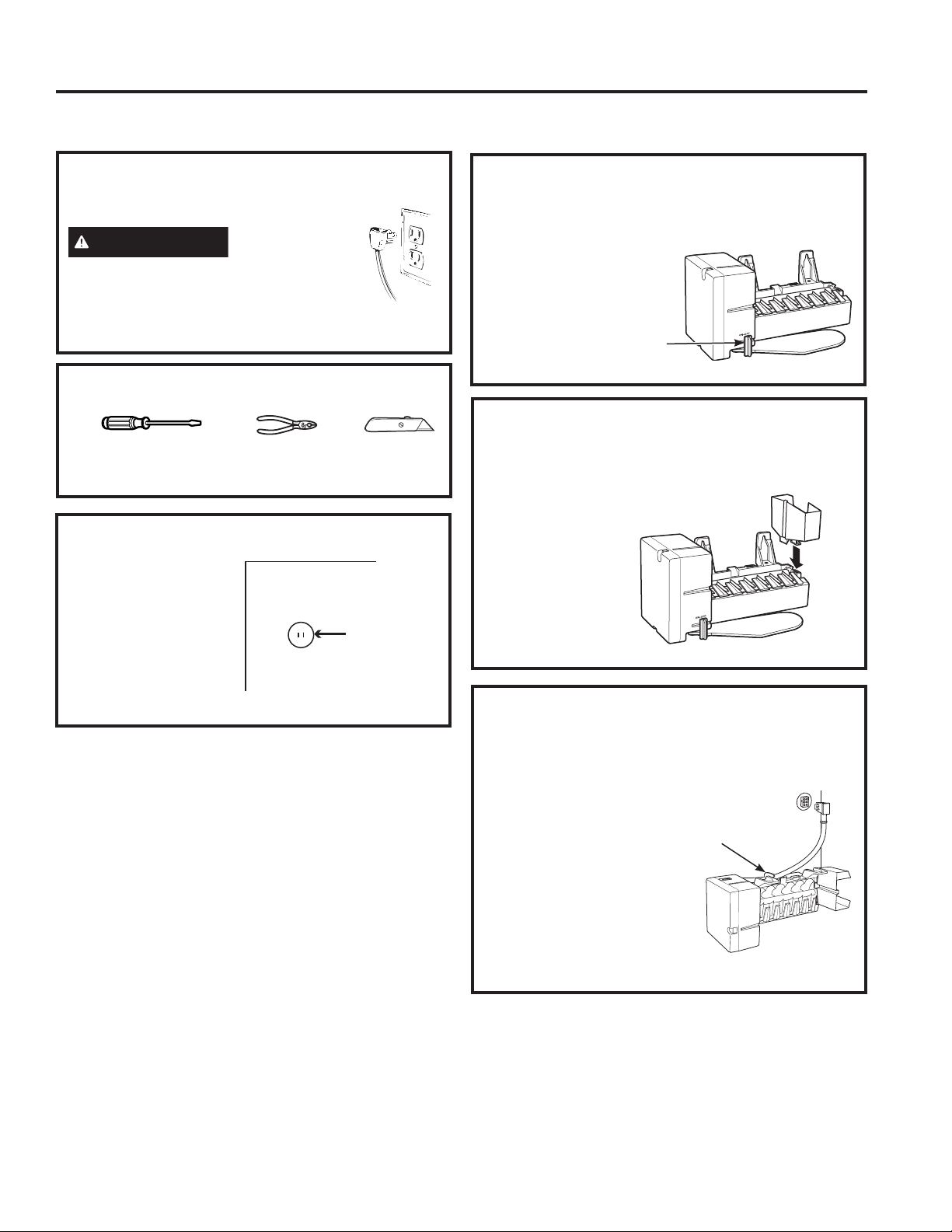

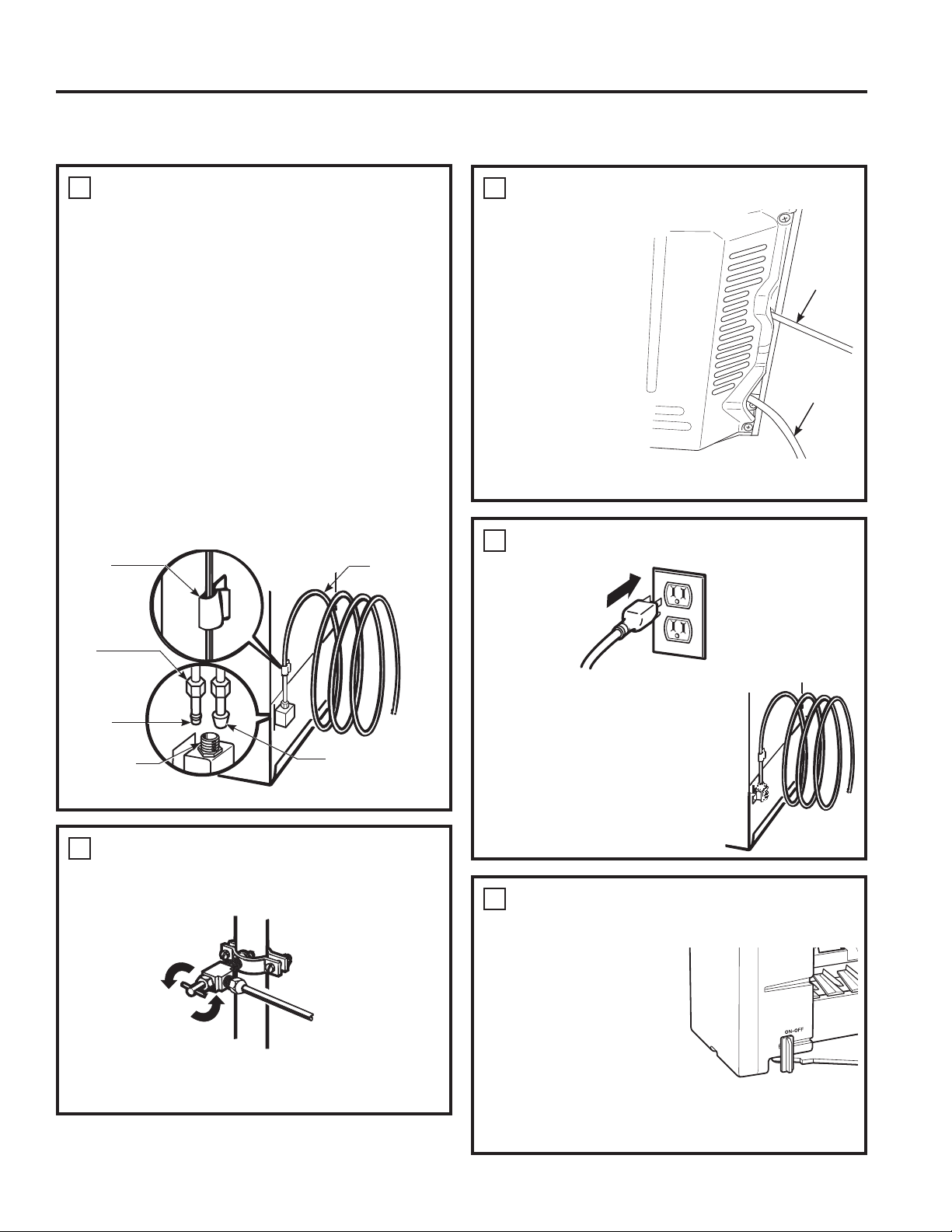

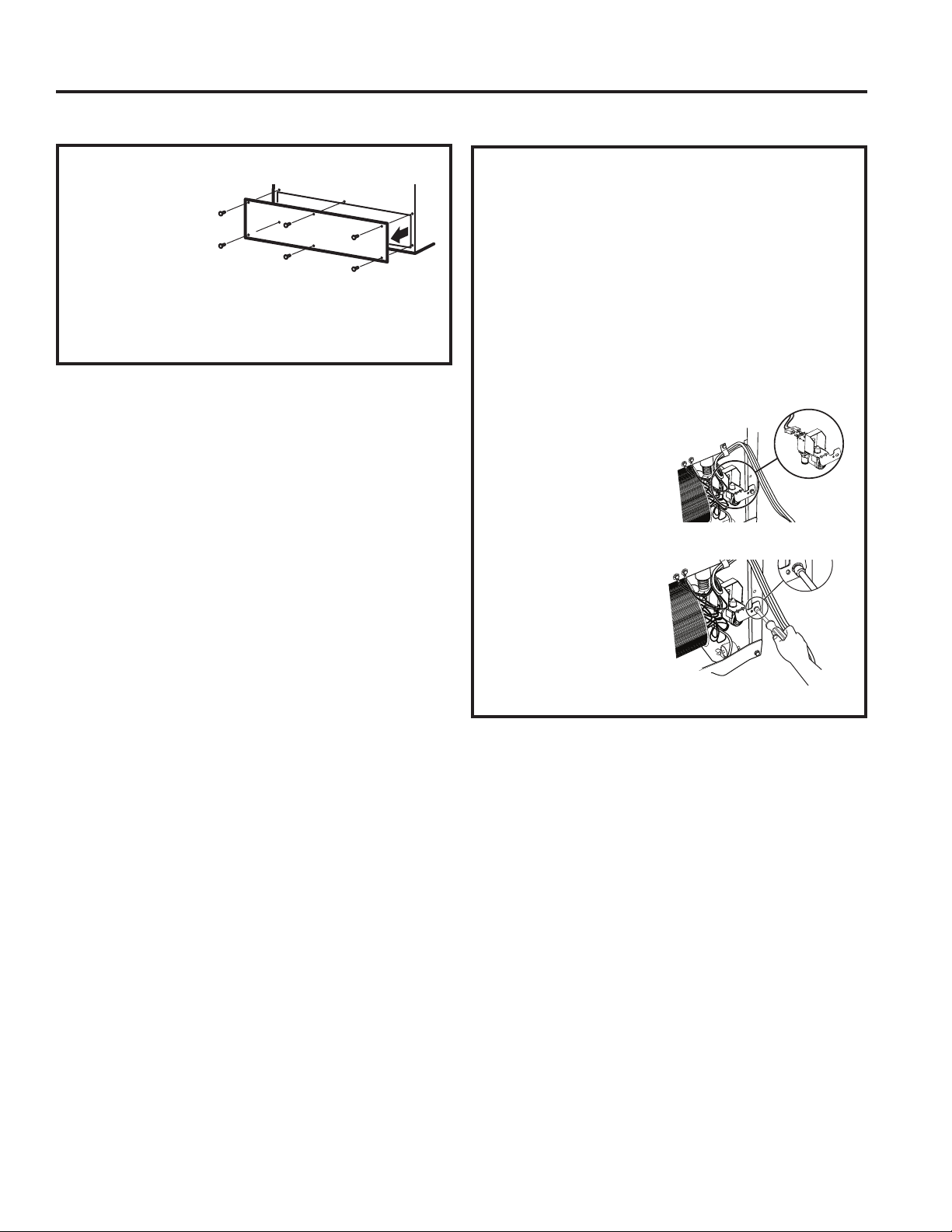

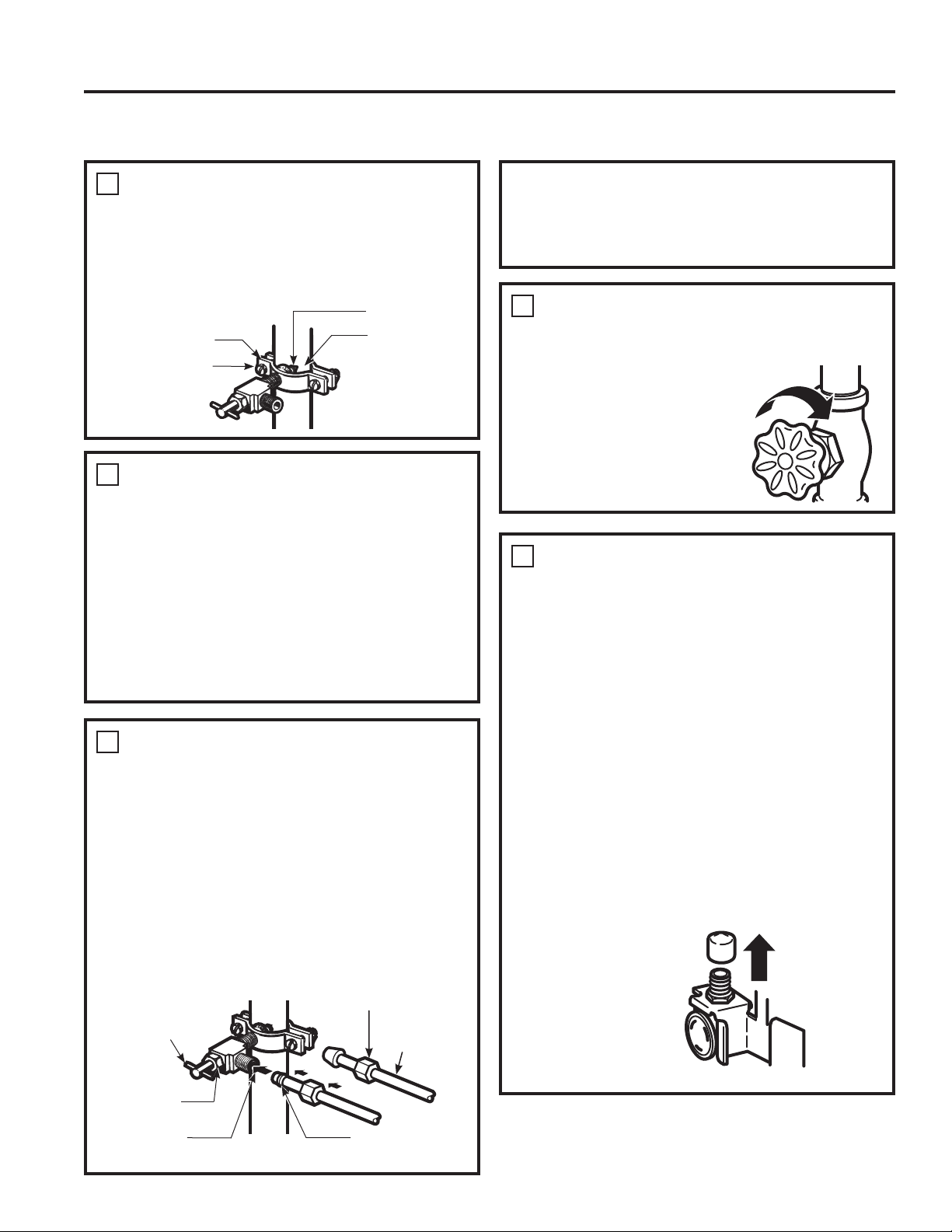

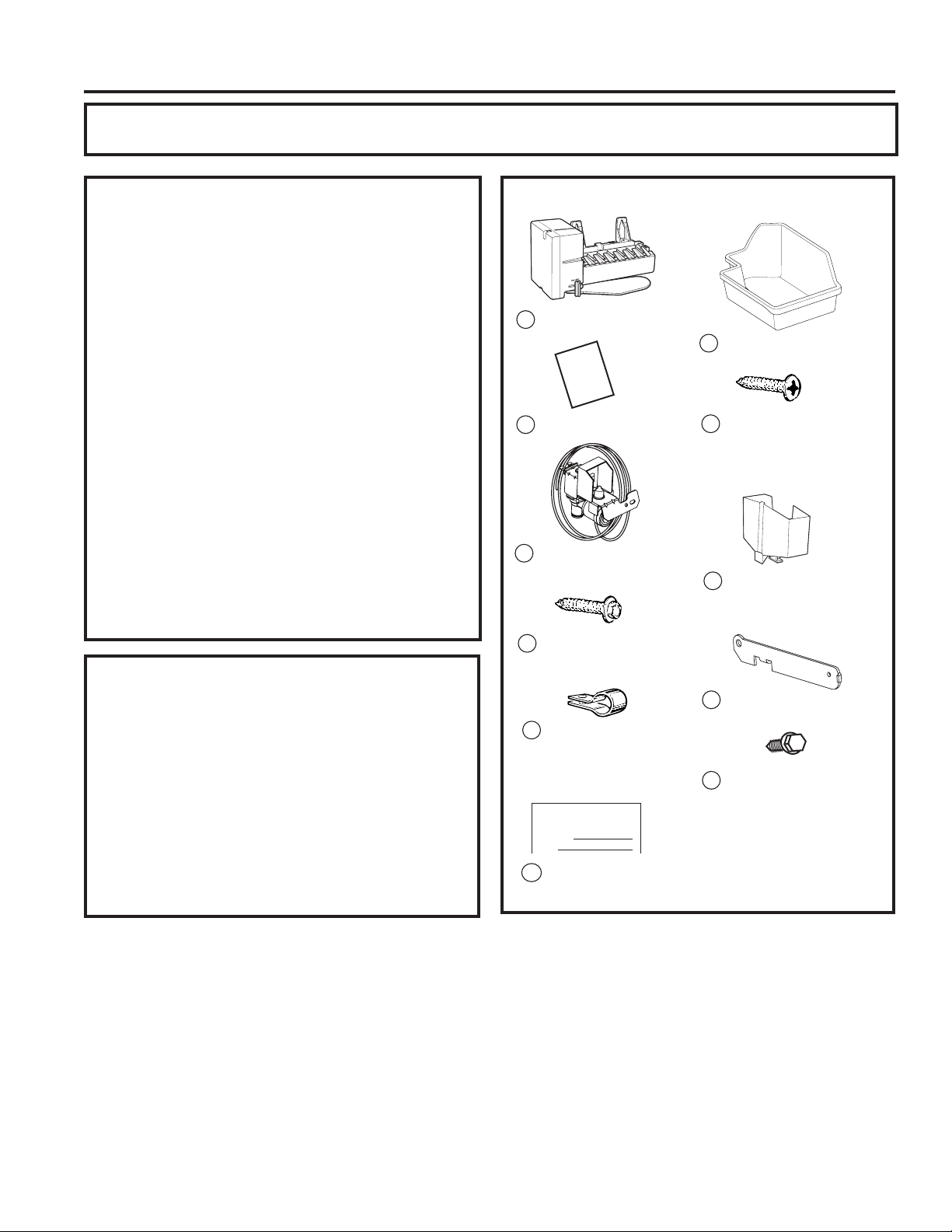

Icemaker Installation Instructions .......17
CONSUMER SUPPORT ..........28
ENGLISH/FRANÇAIS/
ESPAÑOL
Write the model and serial
numbers here:
Model # _________________
Serial # _________________
Find these numbers on a label
inside the fresh food compartment.
49-60769 06-17 GEA
GLE12HSLSS
OWNER’S MANUAL &
INSTALLATION
INSTRUCTIONS
REFRIGERATORS
Bottom-Freezer
GE is a trademark of the General Electric Company. Manufactured under trademark license.
2 49-60769
THANK YOU FOR MAKING GE APPLIANCES A PART OF YOUR HOME.
Whether you grew up with GE Appliances, or this is your first, we’re happy to have you in the family.
We take pride in the craftsmanship, innovation and design that goes into every GE Appliances
product, and we think you will too. Among other things, registration of your appliance ensures that we
can deliver important product information and warranty details when you need them.
Register your GE appliance now online. Helpful websites and phone numbers are available in the
Consumer Support section of this Owner’s Manual. You may also mail in the pre-printed registration
card included in the packing material.
49-60769 3
STATE OF CALIFORNIA PROPOSITION 65 WARNINGS
WARNING
This product contains one or more chemicals known to the State of California to cause
cancer and birth defects or other reproductive harm.
CAUTION
To reduce the risk of injury when using your refrigerator, follow these basic safety
precautions.
■ Donotcleanglassshelvesorcoverswithwarm
water when they are cold. Glass shelves and
covers may break if exposed to sudden temperature
changes or impact, such as bumping or dropping.
Tempered glass is designed to shatter into many
small pieces if it breaks.
■ Keepfingersoutofthe“pinchpoint”areas;
clearances between the doors and between the
doors and cabinet are necessarily small. Be careful
closing doors when children are in the area.
■ Donottouchthecoldsurfacesinthefreezer
compartment when hands are damp or wet, skin
may stick to these extremely cold surfaces.
■ Donotrefreezefrozenfoodswhichhavethawed
completely.
■ Inrefrigeratorswithautomaticicemakers,avoid
contact with the moving parts of the ejector
mechanism, or with the heating element that
releasesthecubes.Donotplacefingersorhands
on the automatic ice making mechanism while the
refrigerator is plugged in.
SAFETY INFORMATION
READ AND SAVE THESE INSTRUCTIONS
WARNING
To reduce the risk of fire, explosion, electric shock, or injury when using your
refrigerator, follow these basic safety precautions:
■ Thisrefrigeratormustbeproperlyinstalled
andlocatedinaccordancewiththeInstallation
Instructionsbeforeitisused.
■ Unplugtherefrigeratorbeforemakingrepairs,
replacing a light bulb, or cleaning.
NOTE: Power to the refrigerator cannot be
disconnected by any setting on the control panel.
NOTE: Repairs must be performed by a qualified
Service Professional.
■ Replaceallpartsandpanelsbeforeoperating.
■ Donotstoreorusegasolineorotherflammable
vapors and liquids in the vicinity of this or any other
appliance.
■ Donotuseanextensioncord.
■ Topreventsuffocationandentrapmenthazards
tochildren,removethefreshfoodandfreezer
doors from any refrigerator before disposing of it or
discontinuing its use.
■ Donotallowchildrentoclimb,standorhangonthe
door handles or the shelves in the refrigerator. They
could seriously injure themselves.
IMPORTANT SAFETY INFORMATION
READ ALL INSTRUCTIONS BEFORE USING THE APPLIANCE
INSTALLATION
WARNING
EXPLOSION HAZARD
Keepflammablematerialsandvapors,suchasgasoline,awayfromrefrigerator.Failuretodosocanresultinfire,
explosion, or death.
4 49-60769
WARNING
SUFFOCATION AND CHILD ENTRAPMENT HAZARD
Removefresh-foodandfreezerdoorsfromtherefrigerator,priortodisposal.Failuretodosocanresultinchild
entrapment which can lead to death or brain damage.
IMPORTANT: Child entrapment and suffocation
are not problems of the past. Junked or abandoned
refrigerators are still dangerous even if they will sit
for“justafewdays.”Ifyouaregettingridofyourold
refrigerator, please follow the instructions below to help
prevent accidents.
Before You Throw Away Your Old Refrigerator or
Freezer
■Takeoffthefreshfoodandfreezerdoors.
■ Leave the shelves in place so that children may not
easily climb inside.
Refrigerants
All refrigeration products contain refrigerants, which
under federal law must be removed prior to product
disposal.Ifyouaregettingridofanoldrefrigeration
product, check with the company handling the disposal
about what to do.
PROPER DISPOSAL OF YOUR OLD REFRIGERATOR
Do not, under any circumstances, cut or remove the third (ground) prong from the power cord. For
personal safety, this appliance must be properly grounded.
The power cord of this appliance is equipped with a
3-prong (grounding) plug which mates with a standard
3-prong(grounding)walloutlettominimizethe
possibilityofelectricshockhazardfromthisappliance.
Have the wall outlet and circuit checked by a qualified
electrician to make sure the outlet is properly
grounded.
Where a standard 2-prong wall outlet is encountered, it
is your personal responsibility and obligation to have it
replaced with a properly grounded 3-prong wall outlet.
Donotuseanadapter.
The refrigerator should always be plugged into its own
individual electrical outlet which has a voltage rating
that matches the rating plate.
A115VoltAC,60Hz,15-or20-ampfused,grounded
electrical supply is required. This provides the best
performance and also prevents overloading house
wiringcircuitswhichcouldcauseafirehazardfrom
overheated wires.
Never unplug your refrigerator by pulling on the power
cord. Always grip plug firmly and pull straight out from
the outlet.
Repair or replace immediately all power cords that
havebecomefrayedorotherwisedamaged.Donot
use a cord that shows cracks or abrasion damage
along its length or at either end.
When moving the refrigerator away from the wall, be
careful not to roll over or damage the power cord.
CONNECTING ELECTRICITY
WARNING
ELECTRICAL SHOCK HAZARD
Plug into a grounded 3-prong outlet
Donotremovethegroundprong
Donotuseanadapter
Donotuseanextensioncord.
Failuretofollowtheseinstructionscanresultindeath,fire,orelectricalshock.
SAFETY INFORMATION
IMPORTANT SAFETY INFORMATION
READ ALL INSTRUCTIONS BEFORE USING THE APPLIANCE
READ AND SAVE THESE INSTRUCTIONS
49-60769 5
Refrigerator Temperature Control
Thisrefrigeratorhas3temperaturezones:Fridge,
Freezer, TempZone. Their temperature ranges are:
Fridge33°Fto41°F,Freezer-6°Fto6°F,TempZone
32°F,34°F,36°F.Yourrefrigeratorwillcomewith
therecommendedfactorysettingat37°FforFresh
Food,0°FforFreezerand32°FforTempZonepan.
Temperature display will show the actual set temperature
andthezonelight(Fridge, Freezer or TempZone) will
be on.
ToadjusttheTemperatureforeachzone,pressZone
Select.Theselectedzonelightwillbeon.Keeppressing
totogglebetween3temperaturezones.Zonewillbe
set after 3 seconds. Adjust the temperature by pressing
Temp Control. The temperature display will show the
temperature moving up as you press it. Once you find
the temperature you want, the control will automatically
set the refrigerator to this setting. You don’t need to
press any button.
TurboCool and TurboFreeze
DuringTurboCool,refrigeratortemperaturecanreach
33°F.DuringTurboFreeze,freezertemperaturecan
reach -13°Fifroomtemperatureisabove73°F,-7°Fif
room temperature is below 73°F.
To enter TurboCool or TurboFreeze or both, press
mode. TurboCoolwilllightup.Ifyouleavewithout
pressing any button, TurboCool will be set. Pressing
mode a second time will light up TurboFreeze; leave
without pressing any button, TurboFreeze will be set.
Pressing mode a third time will light up both TurboCool
and TurboFreeze;leavewithoutpressinganybutton,
both functions will be set.
To exit Turbo functions, press mode again.
NOTE:DuringTurbomodes,therefrigeratororfreezer
temperature can be adjusted..
Lock
Press the lock symbol, hold for 3 seconds. The circle
around the lock symbol with light up and the control
display will be locked. Buttons will not be active.
To exit the lock, press the lock symbol again and hold
for 3 seconds. The light around the lock will go off.
NOTE: The display will turn off after 30 seconds if the
control display has not been touched. Touch any button
on the control panel and it will display again.
Controls
USING THE REFRIGERATOR: Controls
°F
Zone Select
Fridge
Freezer
TempZone
Temp Control
Turbo
Cool
Turbo
Freeze
Mode
Control Lock hold 3 sec
Sabbath Mode
PresstheZoneSelectandTempControlsimultaneously
for 5 seconds to enter and exit Sabbath Mode. Activate
Sabbath Mode to turn off interior lights, temperature
control and advanced features. The compressor will
run on a timed defrost when in Sabbath Mode. Sabbath
Mode will last for 76 hours if you do not manually exit the
mode.
6 49-60769

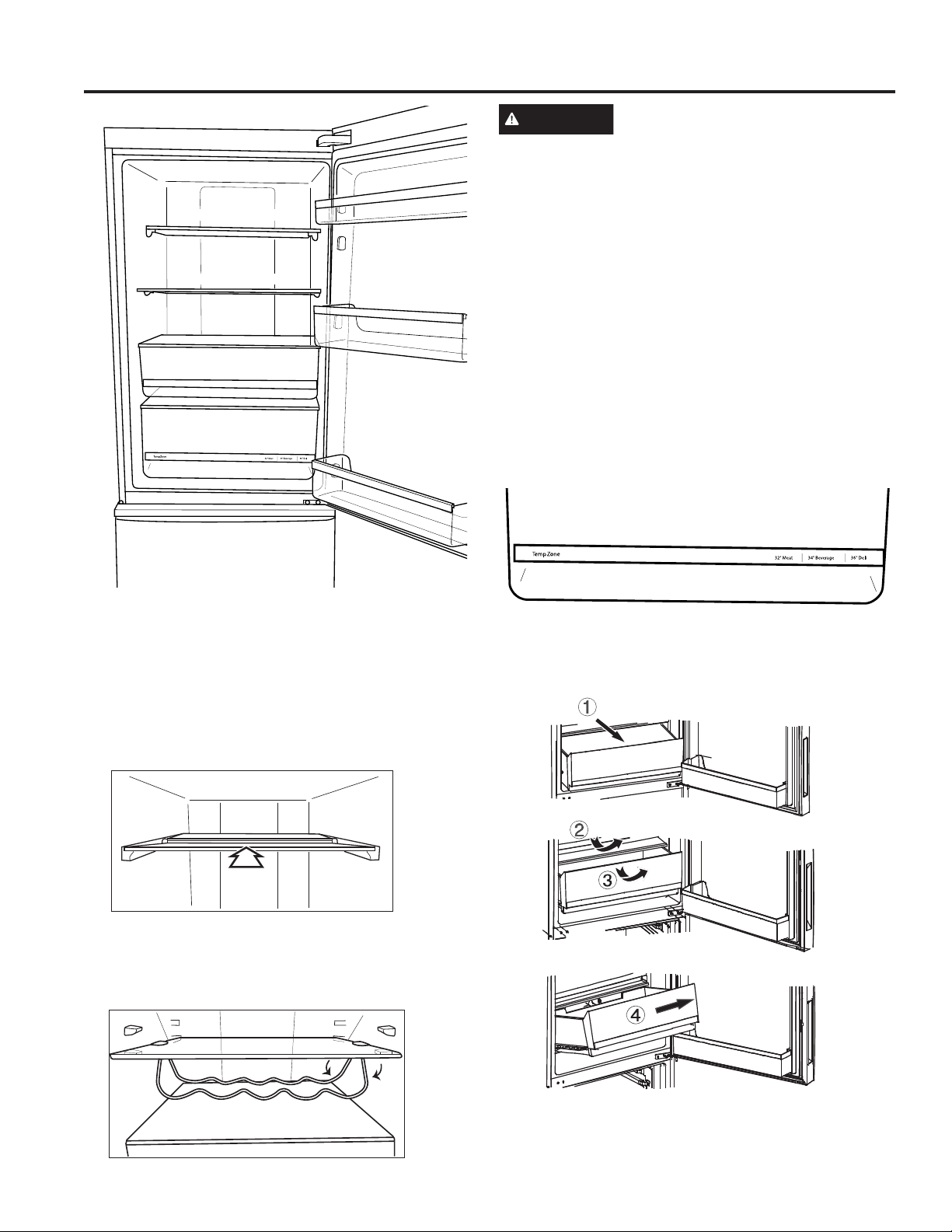

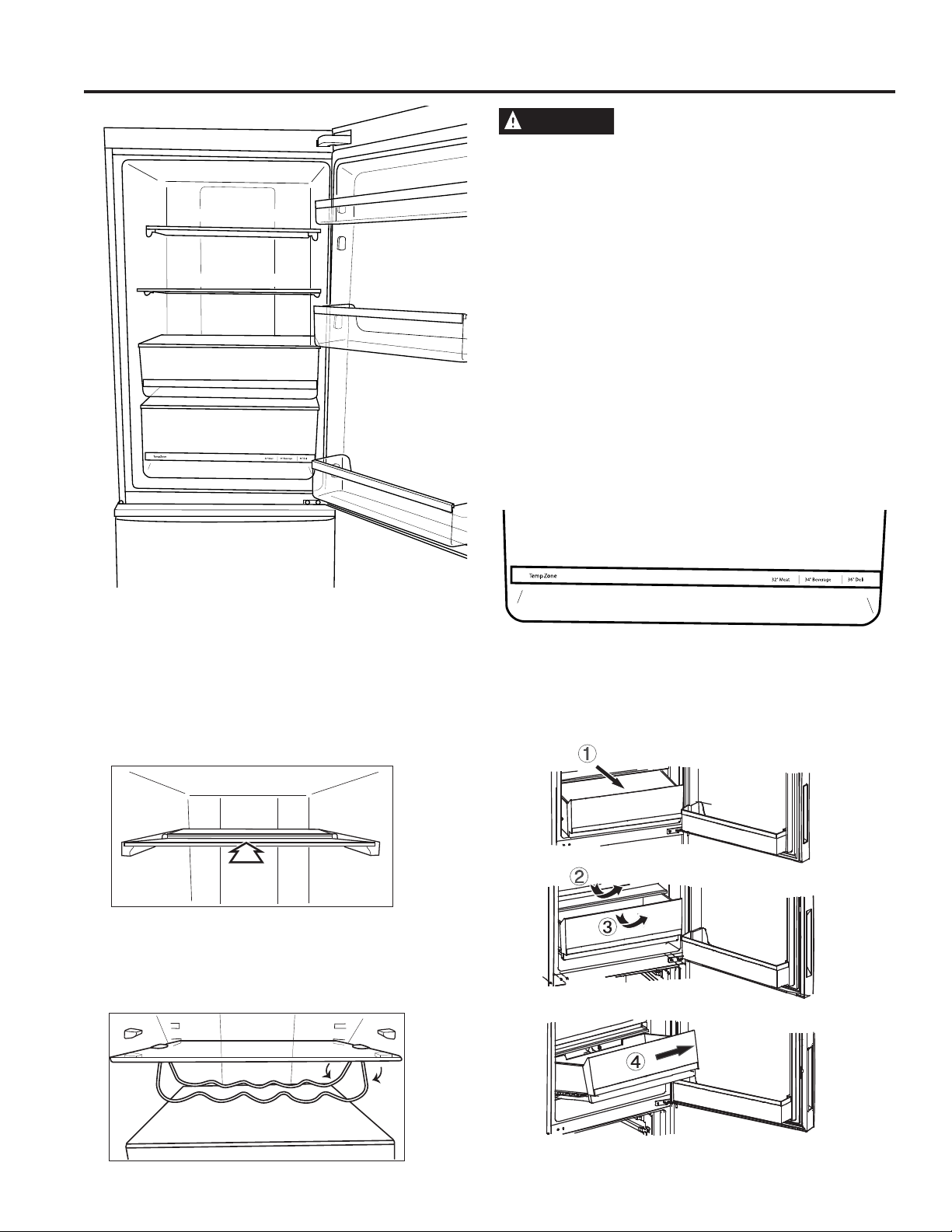

Shelves and Racks and Pans
USING THE REFRIGERATOR: Shelves, Racks and Pans
Tuck Away Shelf
To create space for large tall milk and drink bottles.
Lift the back of the front shelf, pull out slightly and
release the shelf. The back of the shelf will drop down
automatically. Push the front shelf underneath the back
shelf.
To remove the shelf, lift the front frame out of the clips
and pull out.
Shelf with Racks
Rotate both wine racks down as picture shown for wine
storage. This shelf can be adjust to 2 locations
CAUTION
Donotcleanglassshelvesorcovers
with warm water when they are cold. Glass shelves and
covers may break if exposed to sudden temperature
changes or impact such as bumping or dropping.
Tempered glass is designed to shatter into many small
pieces if it breaks.
NOTE:Donotblockairoutletbyplacingfooditems
directly against it. Erratic temperatures may result.
Multipurpose Pan
This pan can use for storing vegetable, fruit, snack etc.
To remove, pull the pan straight out.
TempZone Pan
Adjust the pan temperature through temperature control
panel.Thispancanhave3temperaturesettings32°F,
34°F,36°F.Itcanbeusedasmeatpanwhenitsetat
lowest temperature.
ToremoveTempZonepan,pulloutpan(1),liftthepan
cover slightly (2), tilt the pan up (3), pull the pan out (4).
To remove the pan cover, simply pull them straight out.
Tuck Away Shelf
Shelf with Racks
Mutipurpose Pan
TempZonePan
49-60769 7
Door Bins
Freezer Drawers
USING THE REFRIGERATOR: DoorBins/FreezerDrawers

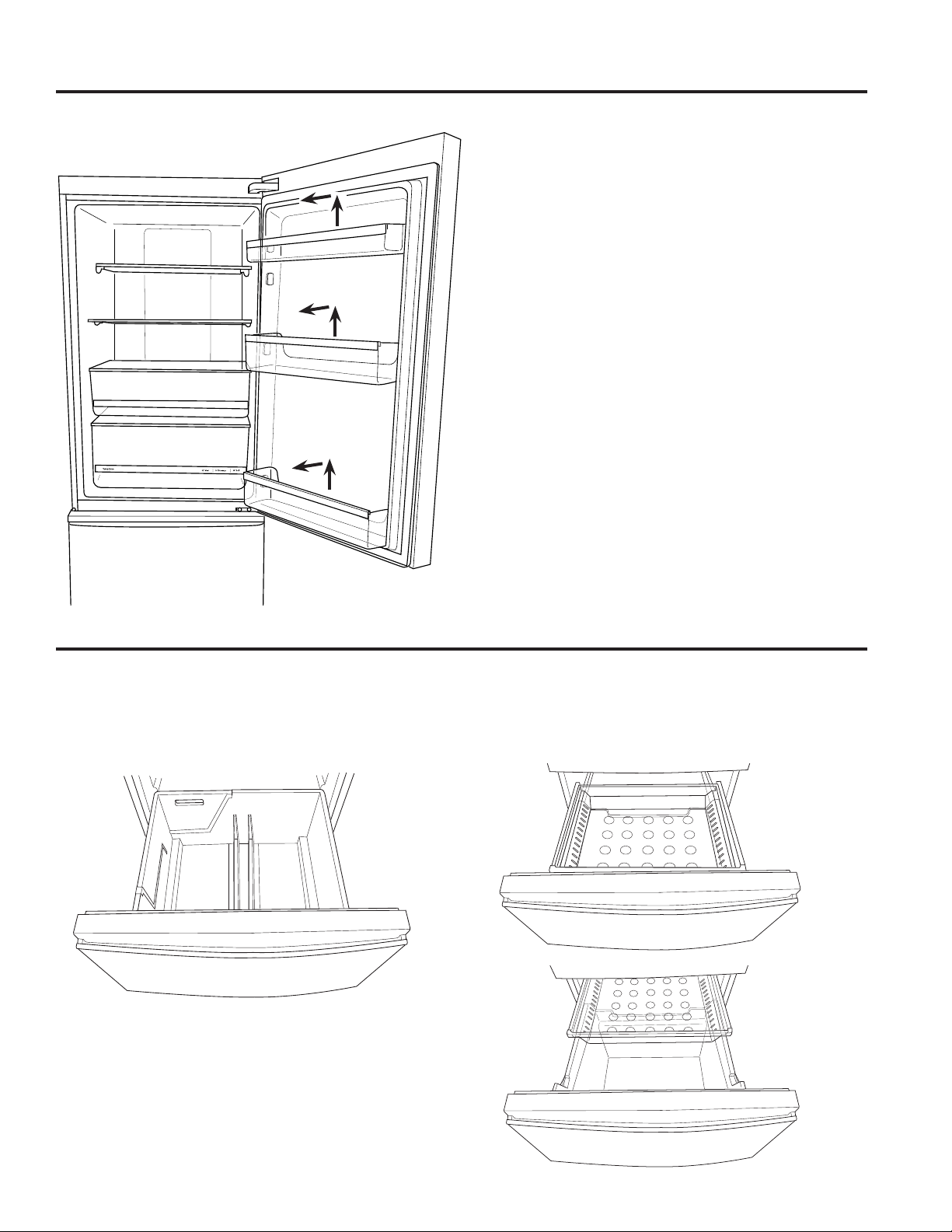

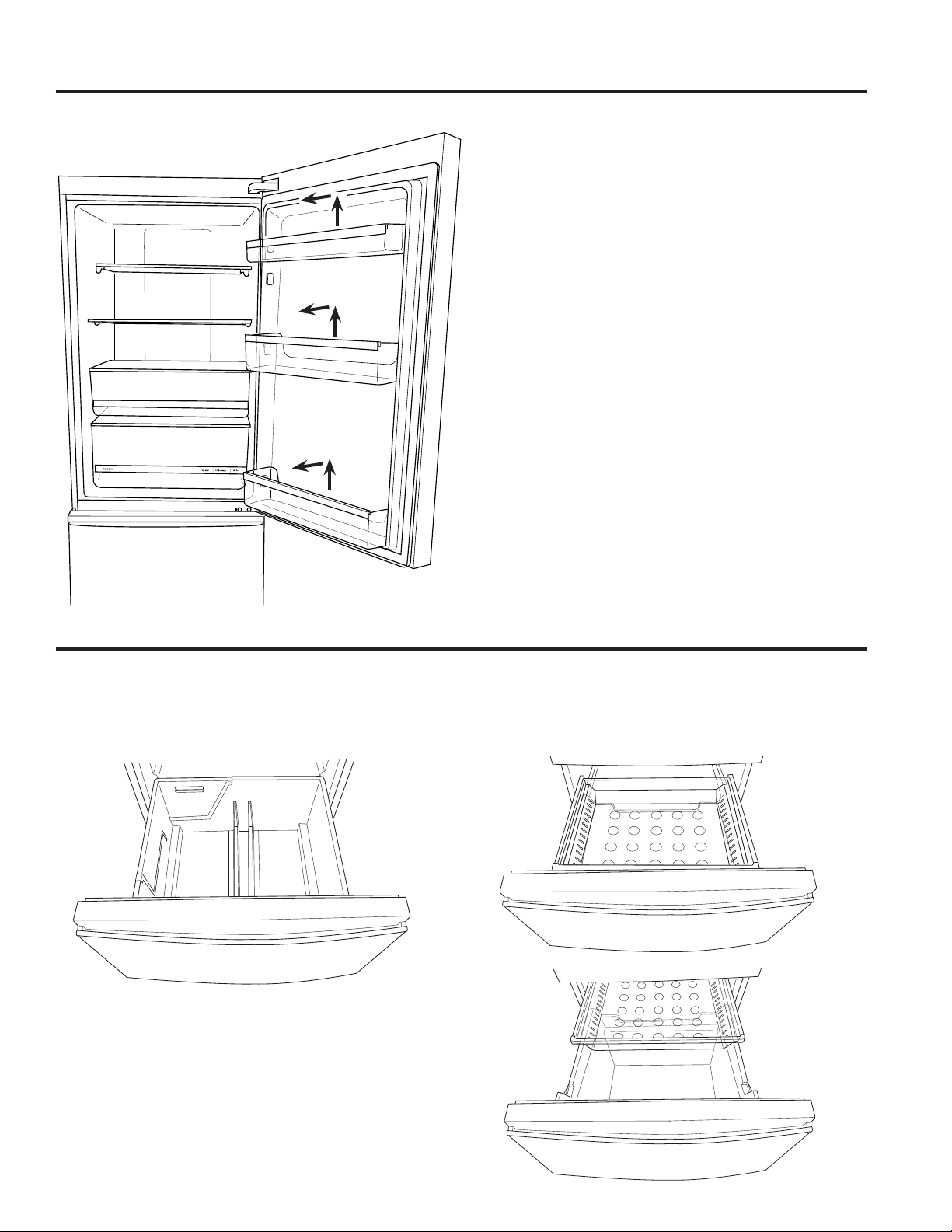

Fridge Door Bins
To remove door bins, slide bin up over the rib in the door
and pull out.
To install door bins, slide the bin over the rib in the door.
The small bin goes at the top on either set of ribs. Large
bins go at the bottom and in the middle.
NOTE: Placing the door bins in the wrong locations will
causetheFreshFooddoornottoclose.
Upper Drawer
The divider can be placed in 2 positions for better
organizationofthedrawer.Liftthedividerouttoremove
it. Slip it over one of the 2 ribs in the drawer to install.
Lower Drawer
The lower drawer has a removable tray that slides back
and forth to make more storage space. To remove the
tray, lift it out of the drawer.
8 49-60769
Care and Cleaning
Cleaning the Outside
The door handles and trim (on some models). Clean
withaclothdampenedwithsoapywater.Drywithasoft
cloth.
Keep the outside clean. Wipe with a clean cloth lightly
dampenedwithmildliquiddishdetergent.Dryandpolish
with a clean, soft cloth.
Donotwipetherefrigeratorwithasoileddishclothor
wet towel. These may leave a residue that can erode
thepaint.Donotusescouringpads,powderedcleaners,
bleach or cleaners containing either bleach or ammonia
because these products can scratch and weaken the
paint finish.
The stainless steel doors and door handles (on some
models) can be cleaned with a commercially available
stainless steel cleaner. Cleaners with oxalic acid such as
BarKeepersFriendSoftCleanser™willremovesurface
rust,tarnishandsmallblemishes.Useonlyaliquid
cleanser free of grit and rub in the direction of the brush
lineswithadampsoftsponge.Donotuseappliance
wax or polish on the stainless steel.
CARE AND CLEANING
Light
ThisrefrigeratorhasLEDlighting.Callserviceifthelight
is broken or goes out.
Moving the Refrigerator
Be careful when moving the refrigerator away from
the wall. All types of floor coverings can be damaged,
particularly cushioned coverings and those with
embossed surfaces.
Pull the refrigerator straight out and return it to position
by pushing it straight in. Moving the refrigerator in a
side direction, or leaning the unit to the corner to pull
or push, may result in damage to the floor covering or
refrigerator.
When pushing the refrigerator back, make sure you don’t
roll over the power cord or ice maker supply line (on
some models).
Adjust leveling legs and make sure the unit is leveled.
Cleaning the Inside
To help prevent odors, leave an open box of baking
sodainthefreshfoodandfreezercompartments.
Unplug the refrigerator before cleaning.
Ifthisisnotpractical,wringexcessmoistureoutof
sponge or cloth when cleaning around switches, lights or
controls.
Usewarmwaterandbakingsodasolution—abouta
tablespoon (15 ml) of baking soda to a quart (1 liter) of
water.Thisbothcleansandneutralizesodors.Rinseand
wipe dry.
After cleaning the door gaskets, apply a thin layer of
petroleum jelly to the door gaskets at the hinge side.
This helps keep the gaskets from sticking and bending
out of shape.
CAUTION
Donotcleanglassshelvesorcovers
with warm water when they are cold. Glass shelves and
covers may break if exposed to sudden temperature
changes or impact such as bumping or dropping.
Tempered glass is designed to shatter into many small
pieces if it breaks.
Donotwashanyplasticrefrigeratorpartsinthe
dishwasher.
49-60769 9
CARE AND CLEANING
Care And Cleaning
Preparing for Vacation
Forlongvacationsorabsences,removefoodand
unplugtherefrigerator.Unplugtherefrigerator.This
refrigerator will remember the current setting when you
plug it in again. Clean the interior with a baking soda
solution of one tablespoon (15 ml) of baking soda to one
quart (1 liter) of water. Leave the doors open.
Ifanicemakerhasbeeninstalleditmustbeturnedoff;
movetheswitchtotheOFFpositiononthepowerswitch
model. Shut off the water supply to the refrigerator.
Ifthetemperaturecandropbelowfreezing,havea
qualified servicer drain the water supply system (on
some models) to prevent serious property damage due
to flooding.
Preparing to Move
Secure all loose items, such as shelves and drawers, by
taping them securely in place to prevent damage.
To prevent the doors from opening while moving, secure
them to the case with tape. Be sure the refrigerator stays
in an upright position during moving.
10 49-60769
Installation Instructions GLE12HSLSS
BEFORE YOU BEGIN
Read these instructions completely and
carefully.
• IMPORTANT – Save these instructions for
local inspector’s use.
• IMPORTANT – Observe all governing
codes and ordinances.
• Note to Installer – Be sure to leave these
instructions with the Consumer.
• Note to Consumer – Keepthese
instructions for future reference.
• Skill level–Installationofthisappliance
requires basic mechanical skills.
• Completion time–RefrigeratorInstallation
15 minutes
ReversingtheDoorSwing
15 minutes
• Proper installation is the responsibility of the
installer.
• Product failure due to improper installation is not
covered under the Warranty.
• Donotinstalltherefrigeratorwherethe
temperaturewillgobelow55°F(12.7°C)because
it will not run often enough to maintain proper
temperatures.
• Donotinstalltherefrigeratorwherethe
temperaturewillgoabove100°F(37°C)because
it will not perform properly.
• Donotinstalltherefrigeratorinalocationexposed
to water (rain, etc.) or direct sunlight.
•Installitonafloorstrongenoughtosupportitfully
loaded.
REFRIGERATOR LOCATION
Allow the following clearances for ease of
installation, proper air circulation and plumbing and
electrical connections.
Sides 1/8”(3mm)
Top 1/8”(3mm)
Back 1”(25mm)
CLEARANCES

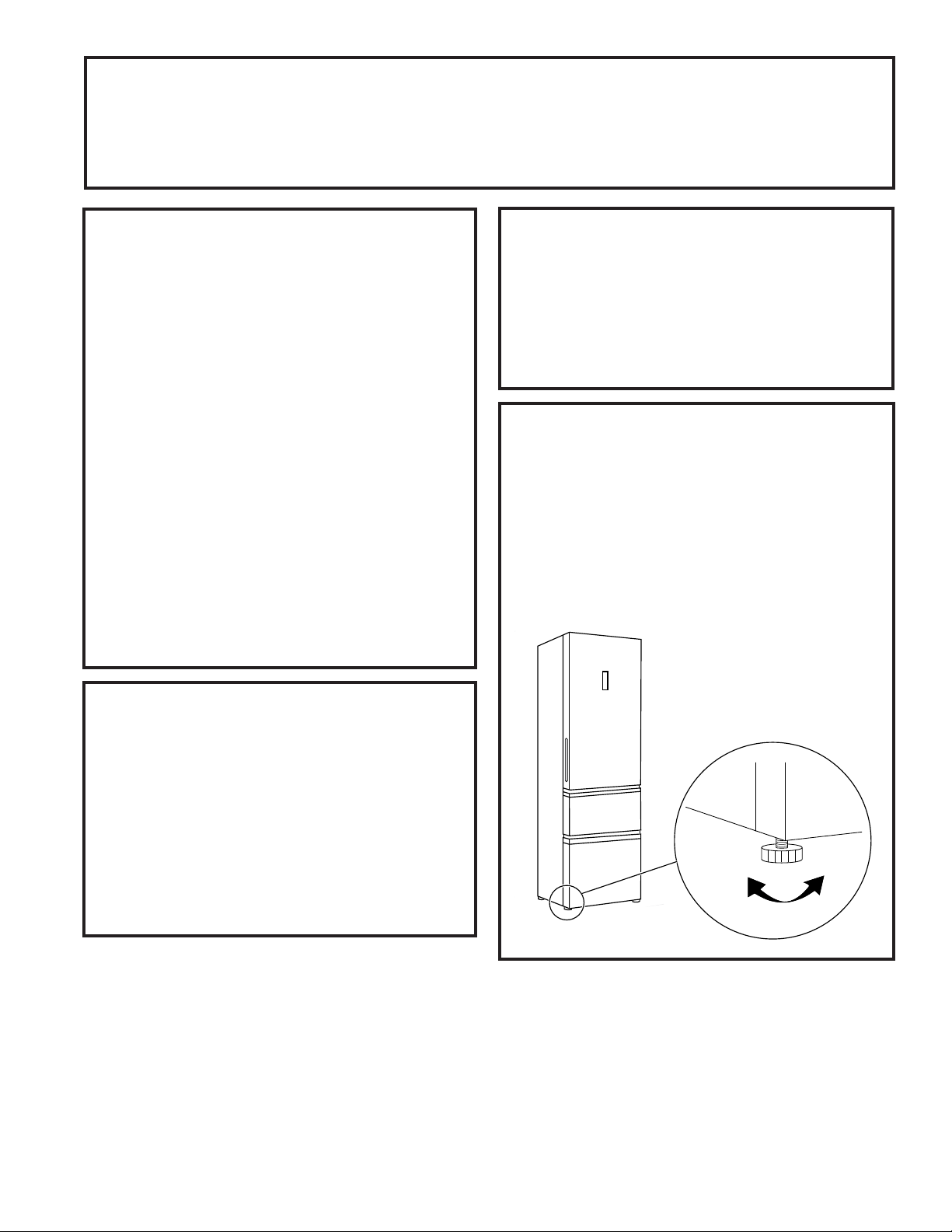

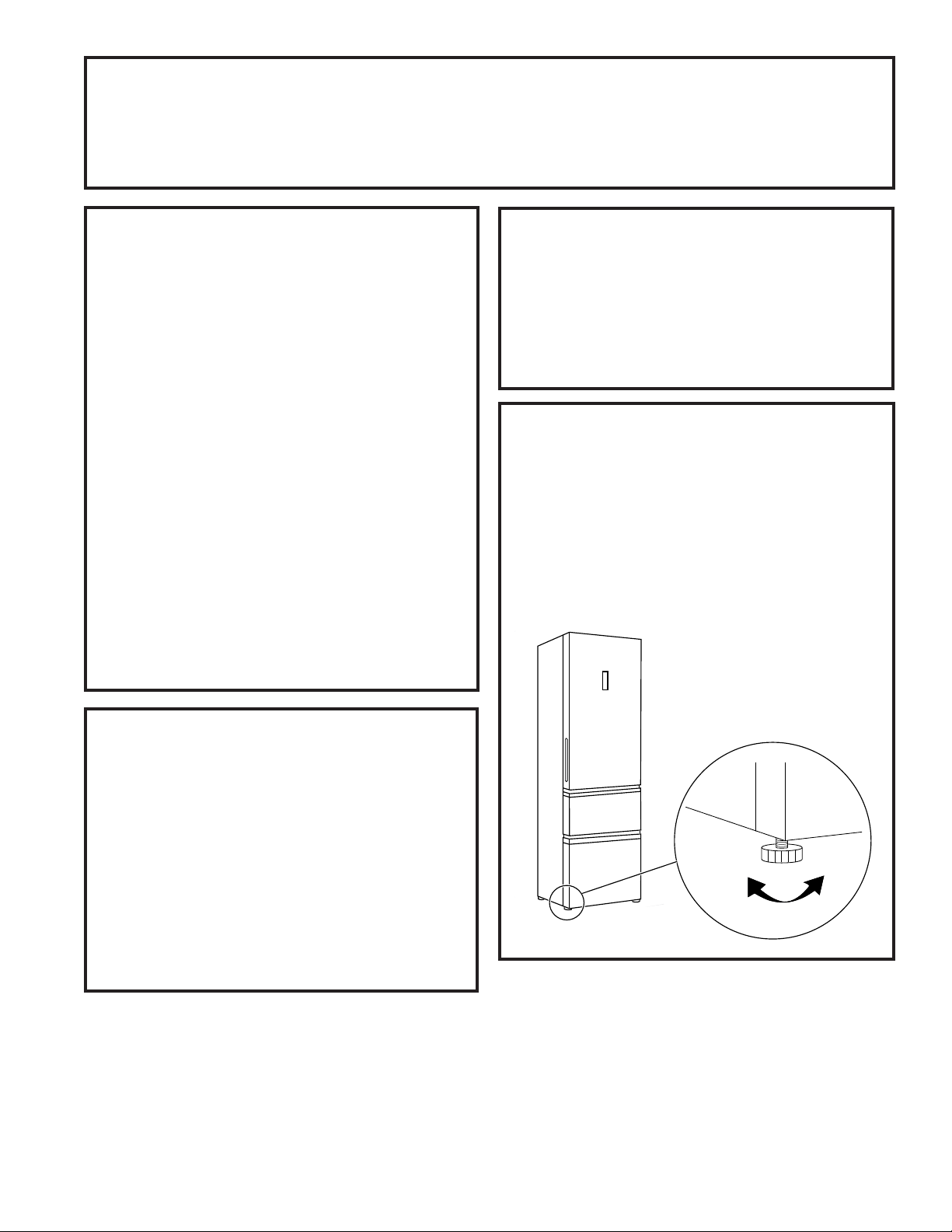

Leveling legs near each front corner of the
refrigerator are adjustable. They firmly position the
refrigerator and prevent it from moving when the
doors are opened. Leveling legs should be set so
the front of the refrigerator is raised just enough that
the doors close easily when opened about halfway.
Turn the leveling legs clockwise to raise the
refrigerator, counterclockwise to lower it.
ROLLERS AND LEVELING LEGS
If you have questions, call 1.800.GE.CARES or visit our Website at: GEAppliances.com.
In Canada, call 1.800.561.3344 or Visit our Website at: www.geappliances.ca
INSTALLATION INSTRUCTIONS
High
Leveling Leg
Lo
49-60769 11
3. Remove the hinge cover. Carefully pull the wires
freeoftheclips.Disconnectthewire.
4. Remove the top door cap by inserting a flat head
screw driver into the gap between the door cap
and door case. Apply pressure to pop the door
cap out.
5. Unscrewthetophingefromthecabinetwhile
holding the door.
6. Lift the door straight off of the bottom hinge. Set
the door aside.
7. Unscrewandremovethebottomhingefromthe
cabinet.
INSTALLATION INSTRUCTIONS
Installation Instructions
When reversing the door swing:
• Read the instructions all the way through before
starting.
• Tighten all hinge screws but avoid over-tightening
to prevent stripping.
• Handle parts carefully to avoid scratching paint.
• Set screws down by their related parts to avoid
losing them.
• Provide a non-scratching work surface for the
doors.
CAUTION
Lifting Hazard
TheFreshFoodandFreezerdoorsareheavy.Use
both hands to secure the doors before lifting.
IMPORTANT: Once you begin, do not move the
cabinet until door-swing reversal is completed.
These instructions are for changing the hinges from
therightsidetotheleftside—ifyoueverwantto
change the hinges back to the right side, follow these
same instructions and reverse all references to left
and right.
IMPORTANT NOTES
REVERSING THE DOOR SWING
Phillips screwdriver
Flatheadscrewdriver
TOOLS REQUIRED
Masking tape
BEFORE YOU START
1. Unplug the refrigerator from its electrical
outlet.
2. Empty all door shelves, including the dairy
compartment.
IMPORTANT: Donotletdoordroptothefloor.To
do so could damage the door stop.
1. Unscrew4screwsontopoffrontcase.
2. Remove top front case cover and cover insert. The
cover insert slides out toward the bottom of the
cover.
Pliers
Screws
CoverInsert
Pull
Down
Front
Case
Cover
TopDoorCap
Hinge Cover
Clips
Hinge
Screws
Hinge
Screws
Bottom Hinge
12 49-60769
8. Remove the screw hole covers on the left side of
the middle mullion where the new hinge will be
installed. Place the screw hole covers over the
holes where you removed the old hinge.
9.Installthenewleftbottomhingethatcamewith
the unit into left side of the middle mullion. Place
the door to new installed left bottom hinge.
10. Remove the top hinge from the door. Set aside the
right top and bottom hinges. Retain for returning door
swing to original configuration.
11.Unscrewthedoorstopfrombottomrightsideofthe
door. Move the door stop to the bottom left side of the
door. Line the door stop with locating pin, screw hole,
and hinge pin hole at the bottom left side of door.
Secure the stopper tightly using screw provided.
12.Installthetoplefthingethatcamewiththeunitinto
the hinge hole on the top left of the door.
13. Usingthescrews
provided, attach the
top left hinge to the
top of the case.
14. Connect the wire
and redress wire
around the hinge
cover, top case and top of the door.
15. Place the new hinge cover on top of the hinge.
16. Turn the top door cap around and replace cap
with the opening over the hinge cover. Press into
place.
17. Pull down to remove the square insert on the left
side of the front case cover. Slide this insert into
the opening on the right side where the hinge
cover was.
18. Replace the front case cover using the screws
removed earlier. There are clips on the inside of
the case cover that fit into notches on the case.
19. Installthecoverinsertunderthehingecover.
Installation Instructions
REVERSING THE DOOR SWING (CONT.)
INSTALLATION INSTRUCTIONS
Hinge Cover
Case
Cover
Screws
Notches in case
Clips
CoverInsert
Bottom
Hinge
Screws
DoorStops
Locating
Collar
Screws
Bottom Right
SideofDoor
Bottom Left
SideofDoor
49-60769 13
Normal Operating Sounds
■ The new high
efficiency compressor
may run faster and
longer than your old
refrigerator and you may hear a high-pitched hum
or pulsating sound while it is operating.
■ You may hear a whooshing sound when the doors
close.Thisisduetopressureequalizingwithinthe
refrigerator.
Newer refrigerators sound different from older refrigerators. Modern refrigerators have more features and use newer
technology.
■ You may hear the fans spinning at high
speeds.
This happens when the refrigerator
is first plugged in, when the doors
are opened frequently or when a
large amount of food is added to the
refrigeratororfreezercompartments.
The fans are helping to maintain the
correct temperatures.
CLICKS,POPS,
CRACKSandCHIRPS
■ You may hear cracking or popping sounds when
the refrigerator is first plugged in. This happens as
the refrigerator cools to the correct temperature.
■ The compressor may cause a clicking or chirping
sound when attempting to restart (this could take
up to 5 minutes).
■ Expansion and contraction of cooling coils during
and after defrost can cause a cracking or popping
sound.
■ On models with an ice maker, after an ice making
cycle, you may hear the ice cubes dropping into the
ice bucket.
WATERSOUNDS
■ Theflowofrefrigerantthroughthefreezercoolingcoils
may make a gurgling noise like boiling water.
■ Water dropping on the defrost heater can cause a
sizzling,poppingorbuzzingsoundduringthedefrost
cycle.
■ A water dripping noise may occur during the defrost
cycle as ice melts from the evaporator and flows into
the drain pan.
■ Closing the door may cause a gurgling sound due to
pressureequalization.
Do you hear what I hear? These sounds are normal.
HUMMM...
WHOOSH...
TROUBLESHOOTING TIPS: Normal Operating Sounds
14 49-60769
Troubleshooting Tips... Before you call for service
Savetimeandmoney!Reviewthechartsonthefollowingpagesfirstandyoumaynotneedtocallforservice.If
needed, service can be scheduled by visiting us online GEAppliances.com or calling 800.GECARES 800.432.2737.
InCanadavisitGEAppliances.caorcall800.561.3344.
Problem Possible Causes What to Do
Refrigerator does not operate Refrigerator in defrost cycle. Wait about 30 minutes for defrost cycle
to end.
EitherorbothcontrolssettoOFF Set the controls to a lower temperature
setting.
Refrigerator is unplugged. Push the plug completely into the outlet.
Thefuseisblown/circuitbreakeris
tripped.
Replace fuse or reset the breaker.
Motor operates for long periods
or cycles on and off frequently.
(Modern refrigerators with more
storagespaceandalargerfreezer
require more operating time. They
start and stop often to maintain even
temperatures.)
Normal when refrigerator is first
plugged in.
Wait 24 hours for the refrigerator to
completely cool down.
Often occurs when large amounts of
food are placed in refrigerator.
This is normal.
Doorleftopen. Check to see if package is holding door
open.
Hot weather or frequent door
openings.
This is normal.
Temperature controls set at the
coldest setting.
See Temperature Control section.
Refrigeratororfreezercompartment
too warm
Temperature control not set cold
enough.
See Temperature Control section.
Warm weather or frequent door
openings.
Set the temperature control one step
colder. See Temperature Control
section.
Doorleftopen. Check to see if package is holding door
open.
Frostoricecrystalsonfrozenfood
(frost within package is normal)
Doorleftopen. Check to see if package is holding door
open.
Too frequent or too long door
openings.
This is normal.
Dividerbetweenrefrigeratorand
freezercompartmentsfeelswarm.
Automatic energy saver system
circulates warm liquid around
thefrontedgeofthefreezer
compartment.
This helps prevent condensation on the
outside.
Automatic ice maker does not work
(if installed).
Icemakerpowerswitchisinthe
OFFposition.
Set the power switch to ON position.
Water supply turned off or not
connected.
SeeInstallingthewaterlinesectionof
the ice maker installation instructions.
Freezercompartmenttoowarm. Wait 24 hours for the refrigerator to
completely cool down.
Piled up cubes in the storage bin
cause the ice maker to shut off.
Level cubes by hand.
Icecubesstuckinicemaker. Turn off the ice maker, remove cubes,
and turn the ice maker back on.
Icecubeshavebadodor/taste Icestoragebinneedscleaning. Emptyandwasbin.Discardoldice.
Foodtransmittingodor/tastetoice Wrap foods well.
Interiorofrefrigeratorneeds
cleaning.
See Care and Cleaning section.
Slowicecubefreezing Doorleftopen. Check to see if package is holding door
open.
TROUBLESHOOTING TIPS
49-60769 15
TROUBLESHOOTING TIPS
Troubleshooting Tips... Before you call for service
Problem Possible Causes What to Do
Frequentbuzzingsoundfromtheice
maker (if installed).
IcemakerpowerswitchisintheON
position but the water supply to the
refrigerator has not been connected.
SetthepowerswitchtotheOFF
position.KeepingitintheONposition
will damage the water valve.
No ice cube production (if ice maker
is installed).
Supply line or shutoff valve is
clogged.
Call a plumber.
Refrigerator has odor. Foodstransmittingodorto
refrigerator.
Foodswithstrongodorsshouldbe
tightly wrapped.
Keepanopenboxofbakingsoda
intherefrigerator;replaceevery3
months.
Interiorneedscleaning. See Care and Cleaning section.
Moisture forms on outside of
refrigerator.
Not unusual during periods of high
humidity.
Wipe surface dry.
Moisture collects inside (in humid
weather, air carries moisture into
refrigerator when doors are opened)
Duetothehigherhumidityinthe
refrigerator, you may on occasion
experience fog or small amounts
of moisture in the refrigerator
compartment.
This is normal and may come and
go as different food loads and
environmental conditions change.
Wipe dry with a paper towel if desired.
Interiorlightdoesnotwork No power at the outlet. Replace fuse or reset the breaker.
Light bulb is burned out. See Care and Cleaning section.
Hot air from the bottom of the
refrigerator
Normalairflowcoolingmotor.Inthe
refrigeration process, it is normal
that heat be expelled in the area
under the refrigerator. Some floor
coverings are sensitive and will
discolor at these normal and safe
temperatures.
This is normal.
Refrigerator never shuts off but the
temperatures are ok.
Adaptive defrost keeps compressor
running during door openings.
This is normal. The refrigerator will
cycle off after the door remains closed
for 2 hours.
Doornotclosingproperly. Doorgasketonhingesidesticking
or folding over.
Applyparafnwaxtothefaceofthe
gasket.
Doordoesnotclosebyitself Leveling legs need adjusting. See Rollers and Leveling Legs in the
Installationinstructionssection.
Freezerdooropenswhen
refrigerator door is closed.
This is normal if the door closes
after it pops open.
This indicates that there is a good
sealonthefreezerdoor.Ifthefreezer
door does not automatically close after
popping open, then see Door does
not close by itself, above.
Foodfreezingintherefrigerator. Foodtooclosetotheairventatthe
back of the refrigerator.
Move food away from the air vent.
Refrigerator control is set too cold. Move the refrigerator control to a
warmer temperature.
Handleisloose/handlehasagap. Handle needs to be adjusted. SeeReversingDoorHandlesinthe
InstallationInstructionssection.
16 49-60769
Staple your receipt here. Proof of the original purchase
date is needed to obtain service under the warranty.
Refrigerator Warranty
For US Customers, allwarrantyserviceprovidedbyourFactoryServiceCenters,oranauthorizedCustomerCare
®
technician. To schedule service, on-line, 24 hours a day, visit us at GEAppliances.com, or call 800.GE.CARES
(800.432.2737). Please have serial number and model number available when calling for service.
In Canada, call 800.561.3344.
■ Service trips to your home to teach you how to
use the product.
■ Improper installation, delivery or maintenance.
■ Failure of the product if it is abused, misused, or
used for other than the intended purpose or used
commercially.
■ Loss of food due to spoilage.
■ Replacement of house fuses or resetting of circuit
breakers.
■ Damage caused after delivery.
■ Replacement of the water filter cartridge, if
included, due to water pressure that is outside
the specified operating range or due to excessive
sediment in the water supply.
■ Replacement of the light bulbs, if included, or
water filter cartridge, if included, other than as
noted above.
■ Damage to the product caused by accident, fire,
floods or acts of God.
■ Incidental or consequential damage caused by
possible defects with this appliance.
■ Product not accessible to provide required service.
■ Damage caused by a non-GE Appliances Brand
water filter.
■ Damage to finish, such as surface rust, tarnish, or
small blemishes not reported within 48 hours of
delivery.
■ Products which are not defective, broken, or which
are working as described in the owner’s manual.
What is Not Covered:
For US Customers: This warranty is extended to the original purchaser and any succeeding owner for
productspurchasedforhomeusewithintheUSA.Iftheproductislocatedinanareawhereservicebya
GEAuthorizedServicerisnotavailable,youmayberesponsibleforatripchargeoryoumayberequired
tobringtheproducttoanAuthorizedGEServicelocationforservice.InAlaska,thewarrantyexcludesthe
cost of shipping or service calls to your home.
Some states do not allow the exclusion or limitation of incidental or consequential damages. This warranty
gives you specific legal rights, and you may also have other rights which vary from state to state. To
know what your legal rights are, consult your local or state consumer affairs office or your state’s Attorney
General.
Warrantor US: GE Appliances, a Haier company
EXCLUSION OF IMPLIED WARRANTIES—Your sole and exclusive remedy is product repair
as provided in this Limited Warranty. Any implied warranties, including the implied warranties
of merchantability or fitness for a particular purpose, are limited to one year or the shortest
period allowed by law.
For the Period of: GE Appliances Will Replace
One Year
Fromthedateofthe
original purchase
Any part of the refrigerator which fails due to a defect in materials or workmanship.
Duringthelimited one-year warranty, GE Appliances will also provide, free of
charge, all labor and related service to replace the defective part.
For Customers in Canada: This warranty is extended to the original purchaser and any succeeding owner
for products purchased in Canada for home use within Canada. In-home warrant service will be provided in
areas where it is available and deemed reasonable by Mabe to provide.
Warrantor Canada: MC Commercial, Burlington, Ontario, L7R 5B6
WARRANTY
49-60769 17
ACCESSORY
Icemaker Accessory Kit IM4D:
AnIM4Dicemakeraccessorykitisavailableatextra
cost.
To order, call GE Appliances at 800.GECARES
(800.432.2737)orvisitGEAppliances.com.InCanada,
visit GEAppliances.ca or call 800.561.3344.
Followtheinstallationinstructionsonthefollowing
pages. You will use these instead of the instructions that
come with your icemaker.
Accessory
About the IM4D Icemaker
ON
OFF
Icemaker
FeelerArm
Power Switch
STATE OF CALIFORNIA PROPOSITION 65 WARNINGS
WARNING
This product contains one or more chemicals known to the State of California to cause
cancer and birth defects or other reproductive harm.
CAUTION
Donotplacefingersorhandsintheautomatic
icemaking mechanism while the refrigerator is plugged
in. This will help protect you from possible injury.
Itwillalsopreventinterferencewithmovingpartsof
the ejector mechanism and the heating element that
releases the cubes, located on the bottom of the
icemaker.
Theicemakerwillproducesevencubespercycle—
approximately 70-100 cubes in a 24-hour period,
dependingonfreezercompartmenttemperature,room
temperature, number of door openings and other use
conditions.
Iftherefrigeratorisoperatedbeforethewaterconnection
is made to the icemaker, set the power switch to OFF.
When the refrigerator has been connected to the water
supply, set the power switch to ON.
Theicemakerwillfillwithwaterwhenitcoolstofreezing.
A newly-installed refrigerator may take 12 to 24 hours to
begin making ice cubes.
Youwillhearabuzzingsoundeachtimetheicemaker
fills with water.
Throw away the first few batches of ice to allow the
water line to clear.
Be sure nothing interferes with the sweep of the feeler
arm.
When the bin fills to the level of the feeler arm, the
icemaker will stop producing ice.
Itisnormalforseveralcubestobejoinedtogether.
Ificeisnotusedfrequently,oldicecubeswillbecome
cloudy, taste stale and shrink.
Preparing for Vacation
Set the icemaker power switch to OFF and shut off the
water supply to the refrigerator.
Ifthetemperaturecandropbelowfreezing,havea
qualified servicer drain the water supply system (on
some models) to prevent serious property damage due
to flooding.
When you should set the icemaker power
switch to OFF
■Whentheicestoragebinisremovedformorethana
minute or two.
■Whenthewatersupplywillbeshutoffforseveral
hours.
■Whentherefrigeratorwillnotbeusedforseveraldays.
18 49-60769
Accessory Installation Instructions
ACCESSORY INSTALLATION INSTRUCTIONS
BEFORE YOU BEGIN
Read these instructions completely and carefully.
• IMPORTANT – Save these instructions for
local inspector’s use.
• IMPORTANT – Observe all governing codes
and ordinances.
• Note to Installer – Be sure to leave these
instructions with the Consumer.
• Note to Consumer – Keeptheseinstructions
for future reference.
• Skill level–Installationofthisappliancerequires
basic mechanical skills.
• Completion time – 20–60 minutes
• Proper installation is the responsibility of the
installer.
• Product failure due to improper installation is not
covered under the Warranty.
Ifyouhavequestions,callGEAppliancesat1.800.GE.CARES or visit our Website at:
GEAppliances.com.InCanada,call1.800.561.3344 or visit our Website at: www.geappliances.ca
Damage – Shipment/Installation
●Iftheunitisdamagedinshipment,returntheunit
to the store in which it was bought for repair or
replacement.
●Iftheunitisdamagedbythecustomer,repairor
replacement is the responsibility of the customer.
●Iftheunitisdamagedbytheinstaller(ifotherthan
the customer), repair or replacement must be made
by arrangement between customer and installer.
ITEMS NEEDED FROM IM4D KIT
InstallationInstructions
2
Hex-Head Screw
forWaterLineClamp(3/4”)*
5
Water Valve and
Tube Assembly
3
Icemaker
1
Installation
Instructions
IceBucket
8
Water Line Clamp
(strain relief), for
house water line
6
10
Phillips Head Screws,
for mounting icemaker (2)
(7/8”)*
Warranty Label
7
ICEMAKER
WARRANTY VERIFICATION
Date Installed
Dealer
13
17
16
IcemakerFillCup
(side-mounted)
Hex-Head Screws, for
bracket extension (1)
(1/4”)*
Bracket Extension
49-60769 19
YOU WILL NEED
Accessory Installation Instructions
INSTALLING IM4D ICEMAKER KIT
BEFORE YOU BEGIN
Read these instructions completely and carefully.
WARNING
To eliminate the risk of
electric shock or injury during installation,
you must first unplug the refrigerator
before proceeding.
FlatbladeandPhillips
screwdrivers
Pliers
Sharp knife
PREPARE THE REFRIGERATOR
Insideofthefreezer,
remove the cover for the
icemaker power supply
socket.
SET POWER SWITCH TO OFF
Set the icemaker power switch to OFF.
Power
Switch
(Appearance may vary)
INSTALL THE ICEMAKER FILL CUP
Installtheicemaker fill cup (13) into the icemaker
as shown.
PLUG IN THE ICEMAKER
Plug the icemaker power cord into the socket making
sure the prongs and holes are matched. Press the
plug firmly into the socket.
Lock the plug in place by
clipping the restraints into
each side of the plug. Make
sure the restraints click into
place. Make sure the power
cord is still in the hook on
back of the icemaker.
Hook
ACCESSORY INSTALLATION INSTRUCTIONS
Cover for
icemaker
socket
20 49-60769
MOUNT THE ICEMAKER
●Foreasyinstallation,removetheupperfreezer
basket.
●Lifttheicemakersothe fill tube assembly fits in
the fill cup opening. Screw the icemaker into the
supporting bar on the left side upper wall in the
freezer.
Make sure:
● The power cord is still firmly in the socket.
●Thefill tube assembly extends into the fill cup
opening at the back of the icemaker. (Check
the rear of the refrigerator to make sure the fill
tube has not been pushed out of the back of the
refrigerator).
●Theicemakermountingscrewsshouldbelocated
in the uppermost position of the mounting slots on
the icemaker bracket.
●Theicemakerislevel.
●TheicemakerpowerswitchisintheOFF position.
SECURELY TIGHTEN THE ICEMAKER MOUNTING
SCREWS.
Accessory Installation Instructions
INSTALLING ICEMAKER IM4D (CONT.)

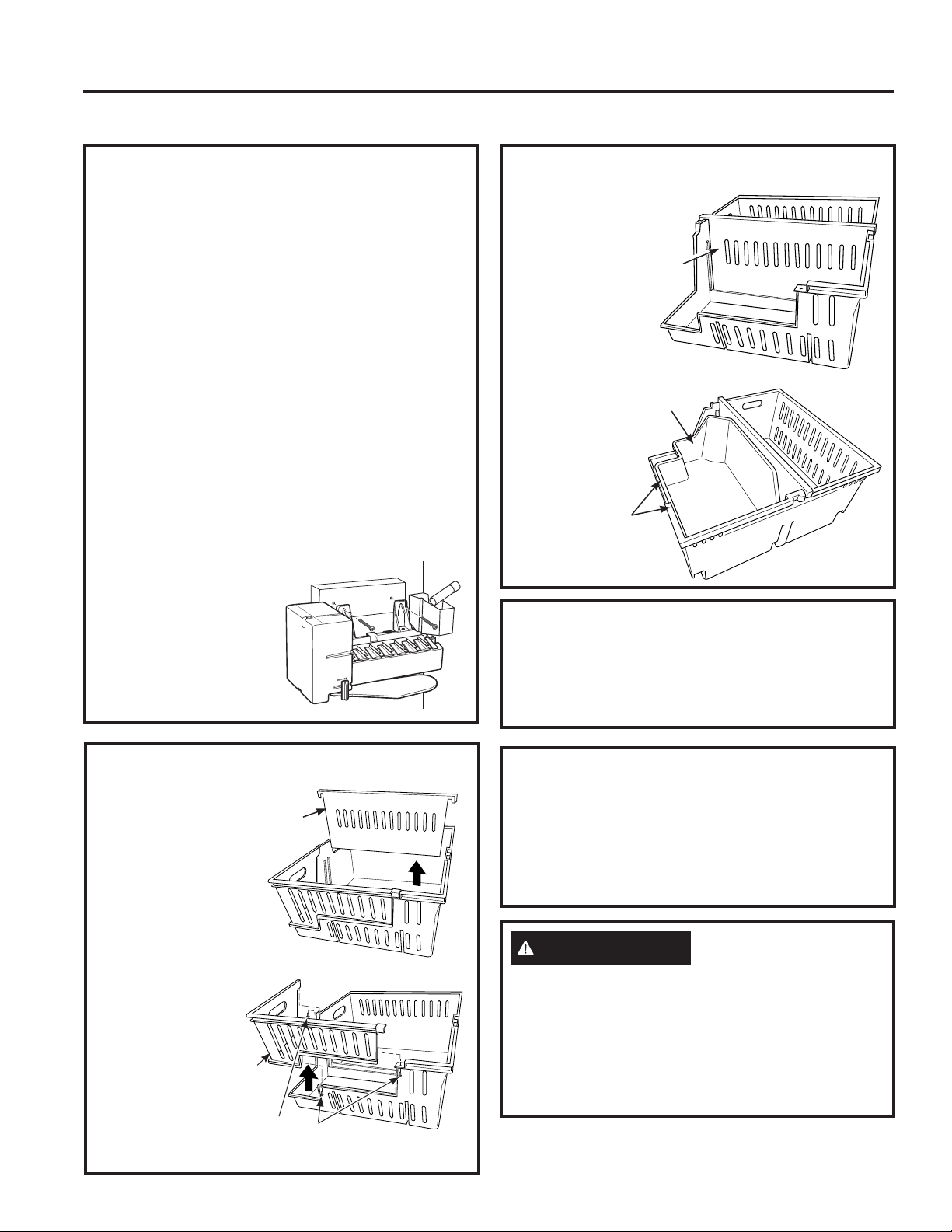

INSTALL THE ICE BUCKET
●Removethemiddle
divider from the top
freezerdrawer.
●Removethe
L-shaped insert
by unscrewing the
3 screws on each
end.Insertthe
"buttons"
provided into
the holes in the
ice bucket.
INSTALL THE ICE BUCKET (Cont,)
●Installthemiddle
divider into the
right slot.
●Placetheice
bucket on the
2 bottom ribs in
the left side of
the drawer.
ATTACH WARRANTY LABEL
A label is provided with this kit to record the date of
installation for warranty purposes. Apply it to the back
of the refrigerator.
KEEP THE MANUAL
The warranty for the icemaker is printed in the
manual that came with your icemaker kit. Keep
this manual with your Refrigerator Owner’s
Manual.
Theicemakerinstallationinsidethefreezerisnow
complete. Continue to the Water Valve Assembly
section.
CAUTION
Donotplacefingersorhandsintheautomatic
icemaking mechanism while the refrigerator is
plugged in. This will help protect you from possible
injury.
Itwillalsopreventinterferencewithmovingpartsof
the ejector mechanism and the heating element that
releases the cubes, located on the bottom of the
icemaker.
ACCESSORY INSTALLATION INSTRUCTIONS
RibsforIce
Bucket (under
ice bucket)
Ice
Bucket
Middle
Divider
Middle
Divider
Insert
Screws
49-60769 21
ACCESSORY INSTALLATION INSTRUCTIONS
Accessory Installation Instructions
WATER VALVE ASSEMBLY

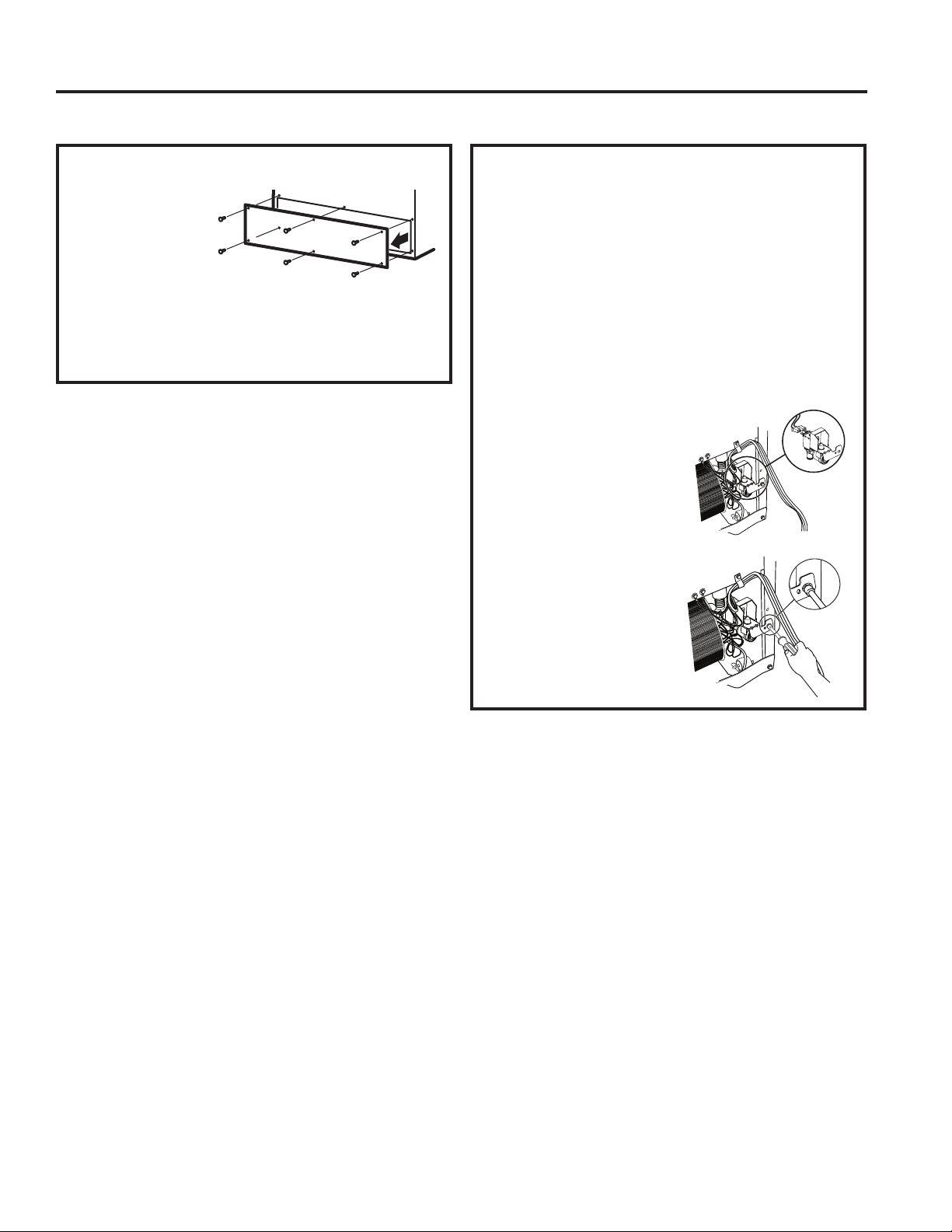

REMOVE THE COVER
Remove the
compressor
compartment access
cover. This requires
removing Phillips
head screws which
attach the cover to the back of the refrigerator case.
Be sure to save the screws as the access cover must
be reinstalled later to ensure your refrigerator will
function properly.
ATTACH THE WATER VALVE
●Usepre-installedwatertubetoconnecttowater
valve.Donotusethewatertubethatcamewith
the water valve. To remove the water tube from the
water valve, push the white washer towards the
water valve and pull out the water tube.
●Pullouttheblackwatertubefromrightsideof
machine compartment. Remove the tape from the
end or if you can not remove the tape completely,
cuttheendat0.5”.Makesurethatyoucutit
straight. Make a mark at 0.5" from the cut end.
Insertthewatertubetothewatervalvealltheway
to the mark 0.5" from the end. Loop and tuck the
rest of tube back to compartment.
●Locatethefemale
connector plug.
Plug the female
connector onto the
male terminals on the
water valve. Either
wire can go on either
terminal.
●Fastenthewater
valve to the cabinet
by driving one of
access cover screw
into the hole in the
cabinet leg.
22 49-60769
INSTALLING THE WATER LINE
Installation Instructions
BEFORE YOU BEGIN
Recommended copper water supply kits are WX8X2,
WX8X3 or WX8X4, depending on the amount of
tubing you need. Approved plastic water supply
linesareSmartConnect™RefrigeratorTubing
(WX08X10002, WX08X10006, WX08X10015 and
WX08X10025).
When connecting your refrigerator to a GE
Appliances Reverse Osmosis Water System, the only
approvedinstallationiswithaGEAppliancesRVKit.
Forotherreverseosmosiswatersystems,followthe
manufacturer’s recommendations.
Ifthewatersupplytotherefrigeratorisfrom
aReverseOsmosisWaterFiltrationSystem
ANDtherefrigeratoralsohasawaterfilter,use
therefrigerator’sfilterbypassplug.Usingthe
refrigerator’s water filtration cartridge in conjunction
with the RO filter can result in hollow ice cubes and
slower water flow from the water dispenser.
This water line installation is not warranted by
therefrigeratororicemakermanufacturer.Follow
theseinstructionscarefullytominimizetheriskof
expensive water damage.
Water hammer (water banging in the pipes) in house
plumbing can cause damage to refrigerator parts and
lead to water leakage or flooding. Call a qualified
plumber to correct water hammer before installing the
water supply line to the refrigerator.
To prevent burns and product damage, do not hook
up the water line to the hot water line.
Ifyouuseyourrefrigeratorbeforeconnectingthe
water line, make sure the icemaker power switch is in
the OFF position.
Donotinstalltheicemakertubinginareaswhere
temperaturesfallbelowfreezing.
When using any electrical device (such as a power
drill) during installation, be sure the device is double
insulated or grounded in a manner to prevent the
hazardofelectricshock,orisbatterypowered.
All installations must be in accordance with local
plumbing code requirements.
WARNING
Connect to potable water supply only.

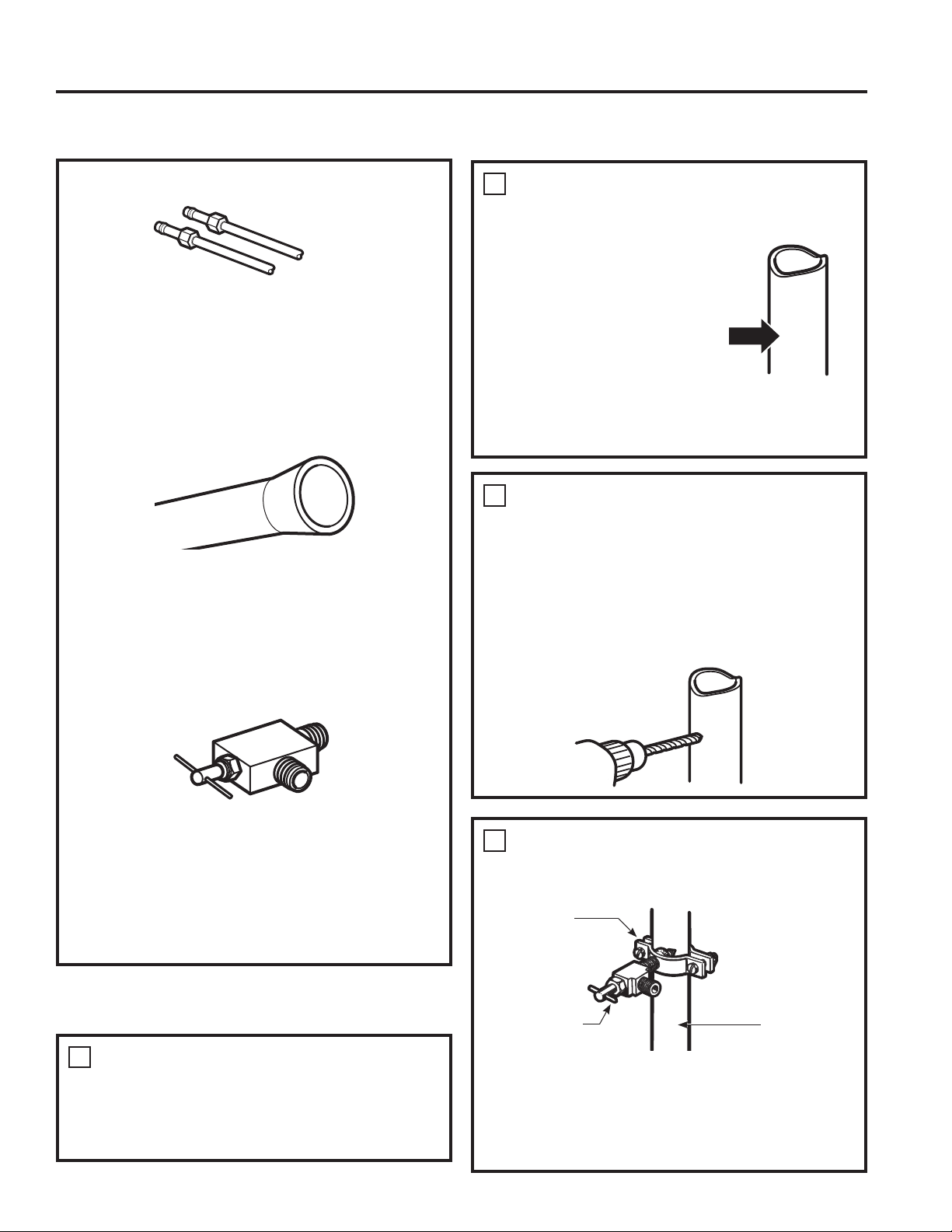

WHAT YOU WILL NEED
● Copper or
SmartConnect™
Refrigerator Tubing kit,
1/4"outerdiameterto
connect the refrigerator to
thewatersupply.Ifusing
copper, be sure both ends of the tubing are cut
square.
To determine how much tubing you need: measure
the distance from the water valve on the back of the
refrigerator to the water supply pipe. Then add 8 feet
(2.4 m). Be sure there is sufficient extra tubing (about
8 feet [2.4 m] coiled into 3 turns of about 10" [25 cm]
diameter) to allow the refrigerator to move out from
the wall after installation.
SmartConnect™RefrigeratorTubingKitsare
available in the following lengths:
2' (.6 m) – WX08X10002
8' (2.4 m) – WX08X10006
15' (4.6 m) – WX08X10015
25' (7.6 m) – WX08X10025
Be sure that the kit you select allows at least 8 feet
(2.4 m) as described above.
NOTE: The only GE Appliances approved plastic
tubing is that supplied in SmartConnect™
Refrigerator Tubing kits. Do not use any other
plastic water supply line because the line is
under pressure at all times. Certain types of
plastic will crack or rupture with age and cause
water damage to your home.
● A GE Appliances water supply kit (containing
tubing, shutoff valve and fittings listed below) is
available at extra cost from your dealer or from
Parts and Accessories, 877.959.8688.
● A cold water supply. The water pressure must be
between 20 and 120 p.s.i. (1.4–8.2 bar) on models
without a water filter and between 40 and 120 p.s.i.
(2.8–8.2 bar) on models with a water filter.
● Power drill.
●1/2"oradjustablewrench.
● Straight and Phillips blade screwdriver.
INSTALLATION INSTRUCTIONS
49-60769 23
INSTALLATION INSTRUCTIONS
Installation Instructions
INSTALLING THE WATER LINE (Continued)
WHAT YOU WILL NEED (Continued)
● Two1/4"outerdiametercompressionnutsand
2ferrules(sleeves)—toconnectthecoppertubing
to the shutoff valve and the refrigerator water valve.
OR
●IfyouareusingaSmartConnect™Refrigerator
Tubing kit, the necessary fittings are preassembled
to the tubing.
●Ifyourexistingcopperwaterlinehasaflaredfitting
at the end, you will need an adapter (available at
plumbing supply stores) to connect the water line to
the refrigerator OR you can cut off the flared fitting
with a tube cutter and then use a compression
fitting.DonotcutformedendfromSmartConnect™
Refrigerator tubing.
● Shutoff valve to connect to the cold water line.
The shutoff valve should have a water inlet
withaminimuminsidediameterof5/32"atthe
pointofconnectiontotheCOLDWATERLINE.
Saddle-type shutoff valves are included in many
water supply kits. Before purchasing, make sure
a saddle-type valve complies with your local
plumbing codes.
Installtheshutoffvalveonthenearestfrequentlyused
drinking water line.
1
SHUT OFF THE MAIN WATER
SUPPLY
Turn on the nearest faucet long enough to clear
the line of water.
2
CHOOSE THE VALVE LOCATION
Choose a location for the valve that is easily
accessible.Itisbesttoconnectintothesideof
a vertical water pipe. When it is necessary to
connectintoahorizontalwaterpipe,makethe
connection to the top or side, rather than at the
bottom, to avoid drawing off any sediment from
the water pipe.
3
CHOOSE THE VALVE LOCATION
Drilla1/4"holeinthewaterpipe(evenifusing
a self-piercing valve) using a sharp bit. Remove
any burrs resulting from drilling the hole in the
pipe. Take care not to allow water to drain into
the drill. Failuretodrilla1/4"holemayresult
in reduced ice production or smaller cubes.
4
FASTEN THE SHUTOFF VALVE
Fastentheshutoffvalvetothecoldwaterpipe
with the pipe clamp.
NOTE: Commonwealth of Massachusetts
Plumbing Codes 248CMR shall be adhered to.
Saddle valves are illegal and use is not permitted
in Massachusetts. Consult with your licensed
plumber.
Vertical Cold
Water Pipe
Saddle-Type
Shutoff Valve
Pipe Clamp
24 49-60769

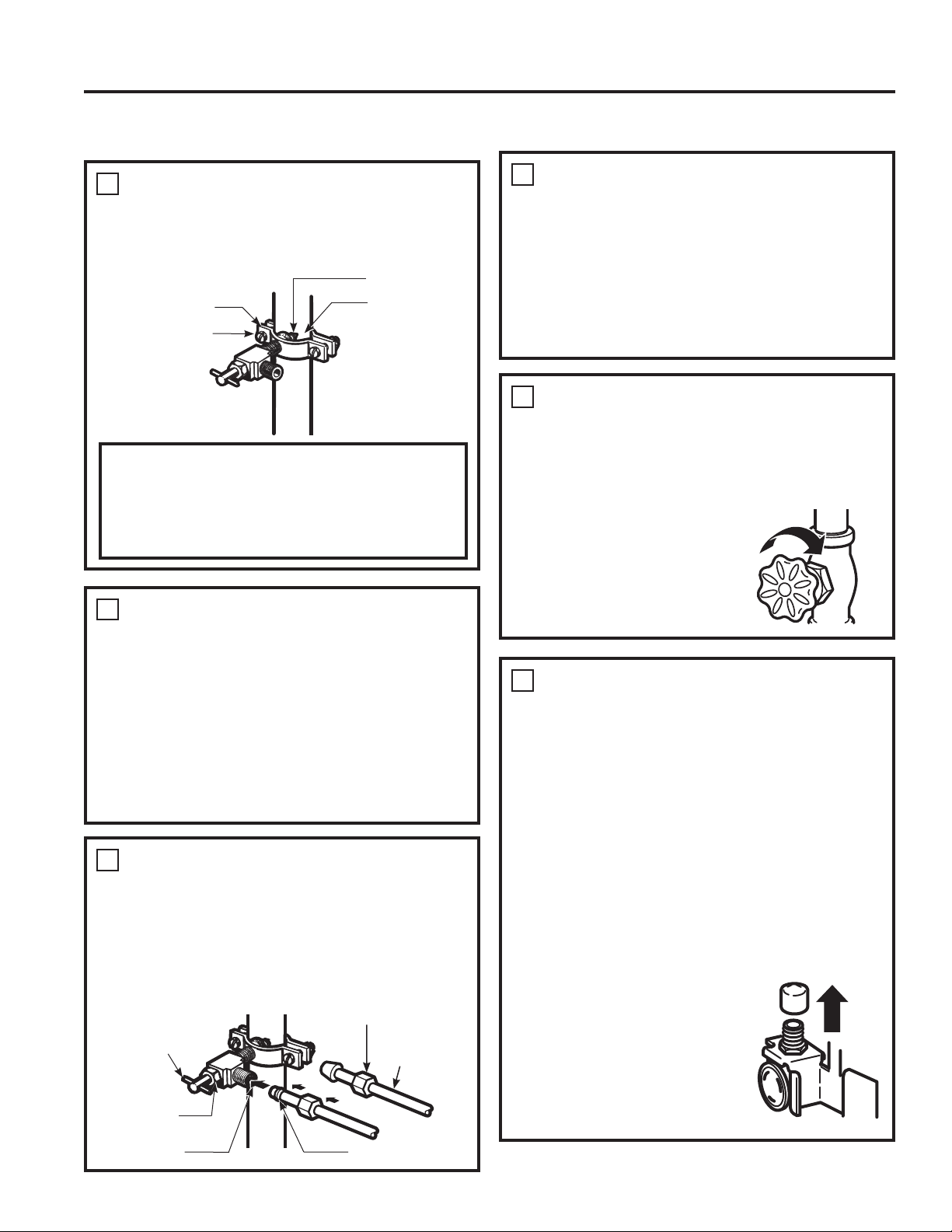

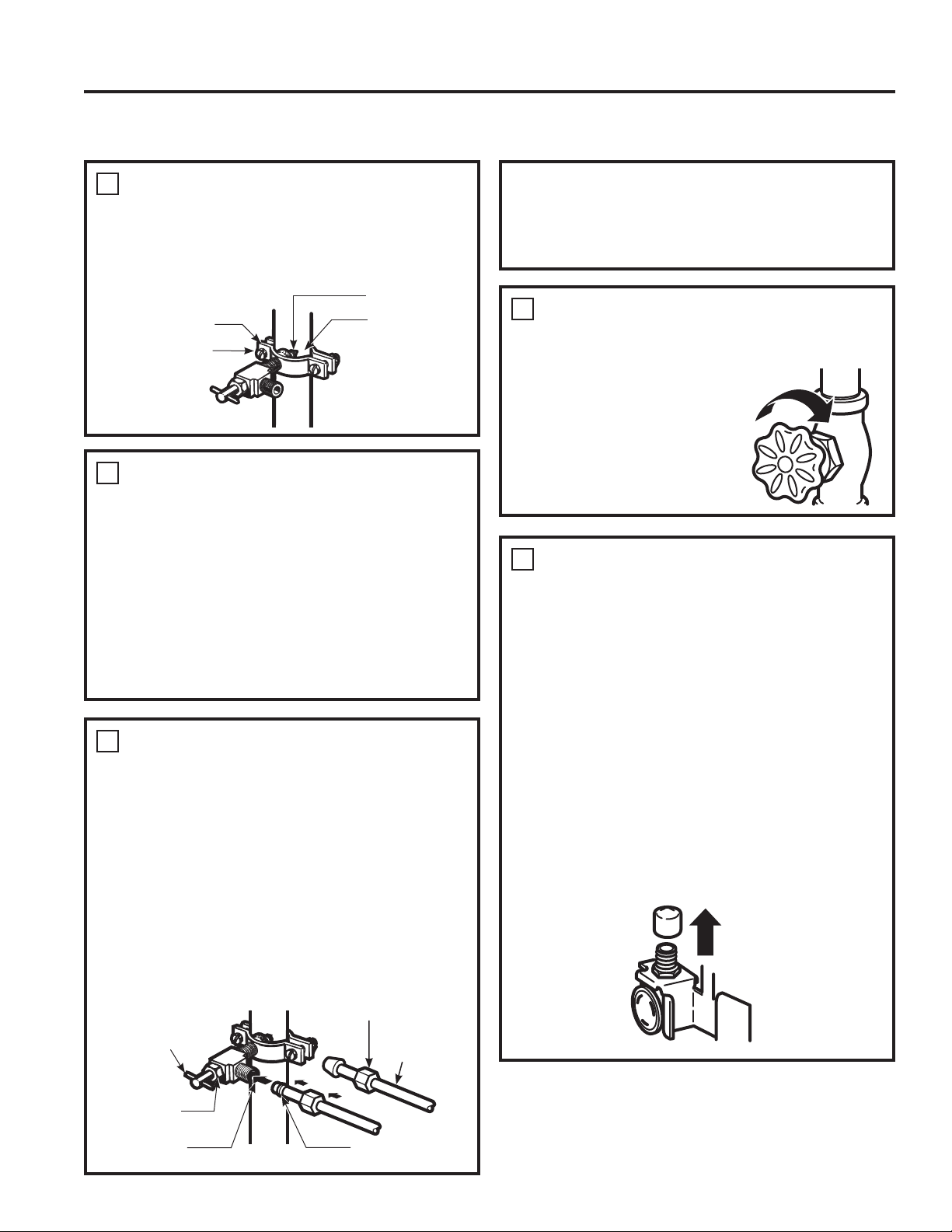

INSTALLING THE WATER LINE (Continued)
Installation Instructions
5
TIGHTEN THE PIPE CLAMP
Tighten the clamp screws until the sealing
washer begins to swell.
NOTE: Donotovertightenoryoumaycrush
the tubing.
8
FLUSH OUT THE TUBING
Turn the main water supply on and flush out the
tubing until the water is clear.
Shut the water off at the water valve after about
one quart (1 liter) of water has been flushed
through the tubing.
9
CONNECT THE TUBING TO THE
REFRIGERATOR
NOTES:
●Beforemakingtheconnectiontothe
refrigerator, be sure the refrigerator power cord
is not plugged into the wall outlet.
●Ifyourrefrigeratordoesnothaveawaterfilter,
we recommend installing one if your water
supply has sand or particles that could clog the
screenoftherefrigerator’swatervalve.Installit
inthewaterlineneartherefrigerator.Ifusing
SmartConnect™RefrigeratorTubingkit,you
will need an additional tube (WX08X10002)
toconnectthefilter.Donotcutplastictubeto
install filter.
Remove the plastic flexible
cap from the water valve
(refrigerator connection).
NOTE: Commonwealth of Massachusetts
Plumbing Codes 248CMR shall be adhered to.
Saddle valves are illegal and use is not permitted
in Massachusetts. Consult with your licensed
plumber.
6
ROUTE THE TUBING
Route the tubing between the cold water line and
the refrigerator.
Route the tubing through a hole drilled in the wall
or floor (behind the refrigerator or adjacent base
cabinet) as close to the wall as possible.
NOTE: Be sure there is sufficient extra tubing
(about 8 feet [244 cm] coiled into 3 turns of about
10" [25 cm] diameter) to allow the refrigerator to
move out from the wall after installation.
7
CONNECT THE TUBING TO
THE VALVE (Continued)
ForplastictubingfromaSmartConnect™
Refrigerator Tubing kit, insert the molded end
of the tubing into the shutoff valve and tighten
compression nut until it is hand tight, then tighten
one additional turn with a wrench. Overtightening
may cause leaks.
7
CONNECT THE TUBING TO
THE VALVE
Place the compression nut and ferrule (sleeve)
for copper tubing onto the end of the tubing and
connect it to the shutoff valve.
Make sure the tubing is fully inserted into the
valve. Tighten the compression nut securely.
Washer
InletEnd
Pipe Clamp
Clamp
Screw
Saddle-Type
Shutoff Valve
Compression Nut
SmartConnect
™
Tubing
Packing Nut
Outlet Valve
Ferrule(sleeve)
INSTALLATION INSTRUCTIONS
49-60769 25
INSTALLATION INSTRUCTIONS
Installation Instructions

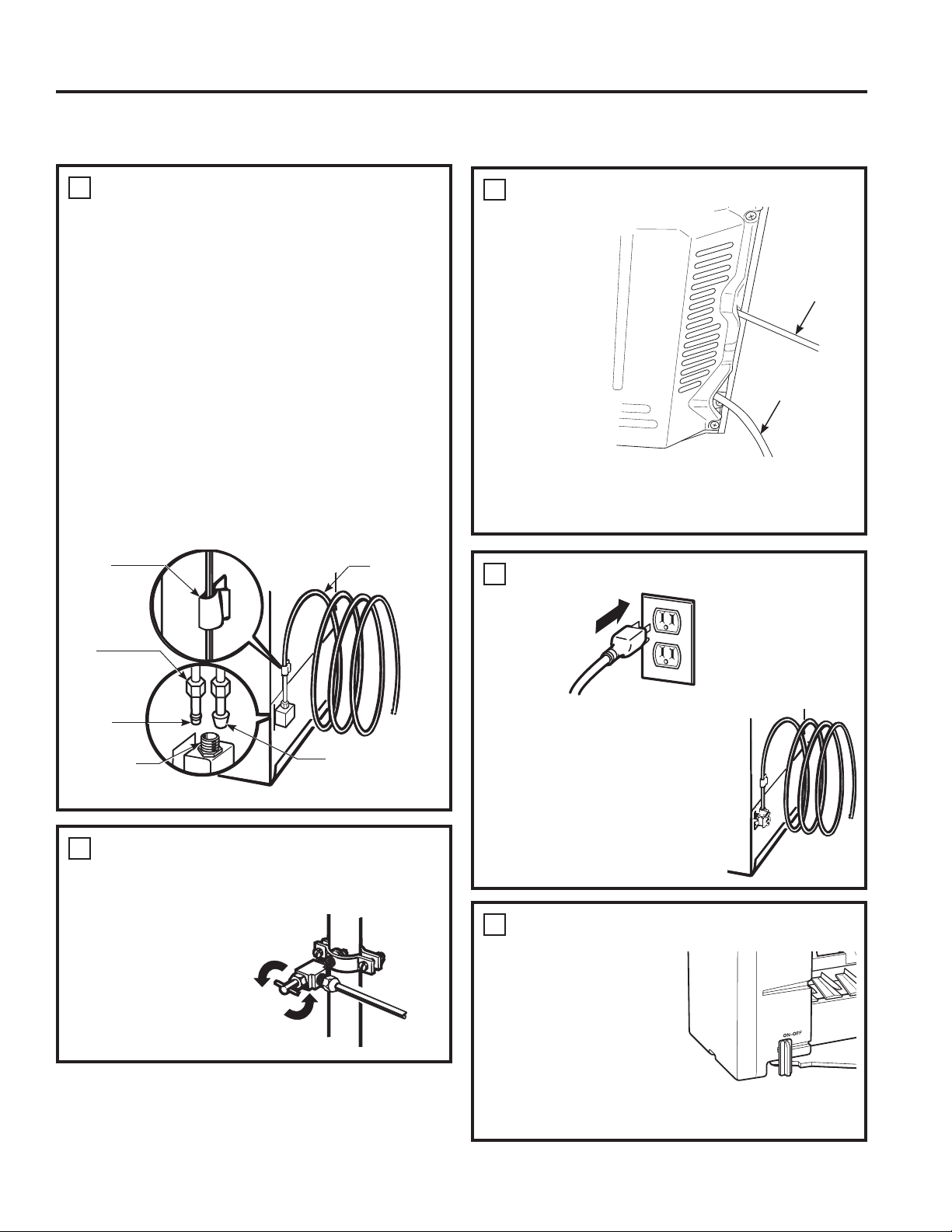

INSTALLING THE WATER LINE (Continued)
9
CONNECT THE TUBING TO THE
REFRIGERATOR (Continued)
Place the compression nut and ferrule (sleeve)
onto the end of the tubing as shown. On
SmartConnect™RefrigeratorTubingkit,thenuts
are already assembled to the tubing.
Inserttheendofthetubingintothewatervalve
connection as far as possible. While holding the
tubing, tighten the fitting.
ForplastictubingfromaSmartConnect
Refrigerator Tubing kit, insert the molded end of
the tubing into the refrigerator connection and
tighten compression nut until it is hand tight,
then tighten one additional turn with a wrench.
Overtightening may cause leaks.
Fastenthetubingintotheclampprovidedto
hold it in a vertical position. You may need to pry
open the clamp.
Tubing
Clamp
1/4"
Compression
Nut
SmartConnect
™
Tubing
Refrigerator
Connection
1/4"Tubing
Ferrule
(sleeve)
10
TURN THE WATER ON AT THE
SHUTOFF VALVE
Tighten any connections
that leak.
Reattach the compressor
compartment access
cover.
12
PLUG IN THE REFRIGERATOR
Arrange the coil of tubing
so that it does not vibrate
against the back of the
refrigerator or against the
wall. Push the refrigerator
back to the wall.
13
START THE ICEMAKER
Set the icemaker power
switch to the ON
position. The icemaker
will not begin to operate
until it reaches its
operating temperature
of15°F(–9°C)or
below.Itwillthenbegin
operation automatically
if the icemaker power
switch is in the ON position.
11
REINSTALL THE COVER
Reinstall the compressor compartment access
cover. This requires using the screws you removed
previously to
reattach the cover
to the back of
the refrigerator
case. This must
be reinstalled for
your refrigerator to
function properly.
The water line
should come out
at the water relief
slot at the right
side, above the
power line.
Water
Line
Power
Line
26 49-60769
Accessory Installation Instructions
ACCESSORY INSTALLATION INSTRUCTIONS
Troubleshooting Tips... Before you call for service
Savetimeandmoney!Reviewthechartsonthefollowingpagesfirstandyoumaynotneedtocallforservice.If
needed, service can be scheduled by visiting us online GEAppliances.com or calling 800.GECARES 800.432.2737.
InCanadavisitGEAppliances.caorcall800.561.3344.
Problem Possible Causes What to Do
Automatic icemaker does
not work
Freezer compartment too warm. After installing the kit, allow the refrigerator to
completely cool down for 24 hours. Once the
compartment is cool, the icemaker will begin ice
production.
Icemaker is not turned on. Move the icemaker power switch to the ON position.
Icemaker is not plugged in correctly. Check that the
icemaker cord plug is
fully inserted into the
socket. See "Plug in
the icemaker" in the
Installation
Instructions.
Water line kinked. Check that the plastic
water line running from the valve to the water tube
inlet is not kinked. See "Connect the water line" in the
InstallationInstructions.Akinkinthewaterlinewill
restrict flow to the water line.
Water supply turned off or not
connected.
After installing the kit, make sure the house water
supply to the refrigerator has been turned on.
Piled up cubes in the storage bin
cause the icemaker to shut off.
Level cubes by hand.
Water valve is not plugged in
correctly.
Check that the valve wire adapter is completely
plugged onto the terminals on the water valve. See
"Attachthewatervalve"intheInstallationInstructions.
Feeler
Arm
Power
Switch
Icemaker
Clip Restraints onto
Locking Tabs
Locking
Tabs
Hook
Adapter
Valve Terminals
49-60769 27
Accessory Installation Instructions
ACCESSORY INSTALLATION INSTRUCTIONS

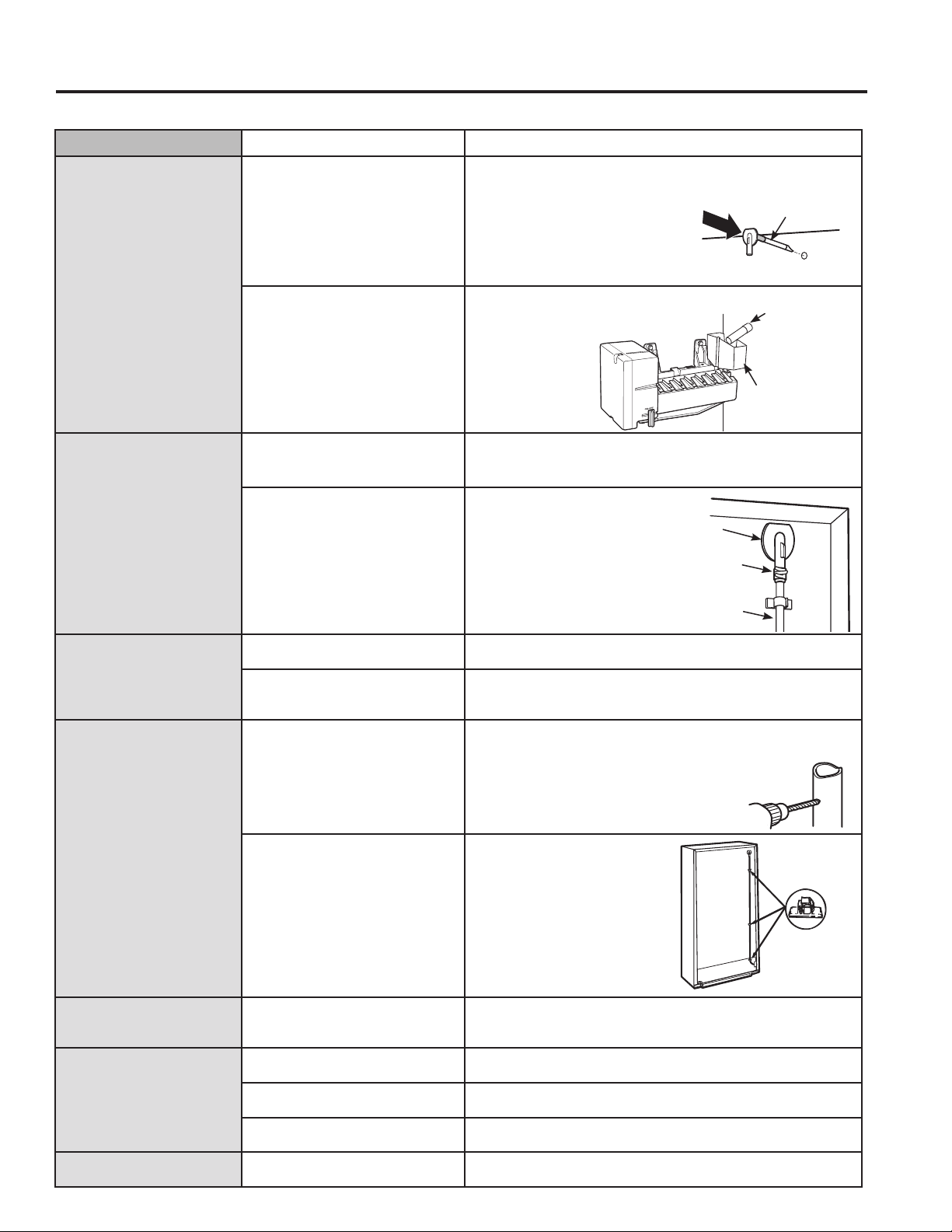

Troubleshooting Tips... Before you call for service
Problem Possible Causes What to Do
Leaking water around the
fill cup
Foam in the fill cup from
installing the fill tube.
Ifthelltubewasinstalledbysliding
it through the back of the
refrigerator, it may have picked up
pieces of foam as it was pushed
through. This foam can interfere
withthewaterowinthellcup.
Check the cup and make sure
there are no foam pieces.
Fill tube not correctly seated in
the fill cup.
Checkthatthelltubeiscorrectly
insertedinthellcup
opening. See "Mount the
icemaker"intheInstallation
Instructions.
Leaking water behind the
refrigerator
House supply not properly
connected to the water valve.
Checkthatthehousesupplyisrmlyattachedtothewater
valve. See Water line installation instructions.
Water line not connected to the
water tube inlet.
Check that the plastic water line
running from the valve to the
watertubeinletisrmly
attached with the water line.
Slow ice/freezer not cold
enough
Door left open. Check to see if package is holding door open.
Temperature control not set
cold enough.
See Controls on page 5.
Ice cubes too small/ slow
ice
Water shutoff valve connecting
refrigerator to house water line
may be clogged.
Werecommenddrillinga1/4"holein
the water pipe to connect the water
shut-offvalve.Failuretodrilla1/4"hole
may result in reduced ice production or
smallercubes.SeeInstallingthewater
line.
Water line kinked. Check that the plastic water
line running from the valve to
the water tube inlet is not
kinked. See "Connect the
waterline"intheInstallation
Instructions.Akinkinthe
waterlinewillrestrictowto
the icemaker.
Ice cubes not landing in
bucket
Icemaker cord causing
icemaker/ bucket misalignment
Be sure icemaker power cord is in the hook as stated in the
InstallationInstructions.
Ice cubes have odor/taste Ice storage bin needs cleaning. Emptyandwashbin.Discardoldcubes.
Food transmitting odor/taste to
ice cubes.
Wrap foods well.
Interior of refrigerator needs
cleaning.
See "Care and cleaning" in the Owner’s Manual of the
refrigerator.
Frequent “buzzing” sound Normal operation. Duringnormaloperation,thewatervalvewill“buzz”whenthe
icemakerllswithwater.
FillTube
Fill
Tube
FillCup
Water
TubeInlet
Hose Clamp
Water Line
Drill1/4"hole
in water pipe
Adhesive-backed
Fastenersfor
Water Tube
28 49-60769
CONSUMER SUPPORT
Printed in United States
GE Appliances Website
Have a question or need assistance with your appliance? Try the GE Appliances Website 24 hours a day, any day
of the year! You can also shop for more great GE Appliances products and take advantage of all our on-line support
servicesdesignedforyourconvenience.IntheUS:GEAppliances.comInCanada:GEAppliances.ca
Register Your Appliance
Register your new appliance on-line at your convenience! Timely product registration will allow for enhanced
communication and prompt service under the terms of your warranty, should the need arise. You may also mail in
the pre-printed registration card included in the packing material.
IntheUS:GEAppliances.com/register
InCanada:Prodsupport.mabe.ca/crm/Products/ProductRegistration.aspx
Schedule Service
Expert GE Appliances repair service is only one step away from your door. Get on-line and schedule your service at
yourconvenienceanydayoftheyear.IntheUS:GEAppliances.com/ge/service-and-support/service.htm
or call 800.432.2737 during normal business hours.
InCanada:GEAppliances.ca/en/support/service-request or call 800.561.3344
Extended Warranties
Purchase a GE Appliances extended warranty and learn about special discounts that are available while your
warranty is still in effect. You can purchase it on-line anytime. GE Appliances Services will still be there after your
warranty expires.
IntheUS:GEAppliances.com/ge/service-and-support/shop-for-extended-service-plans.htm
or call 800.626.2224 during normal business hours.
InCanada:GEAppliances.ca/en/support/purchase-extended-warranty or call 800.290.9029
Remote Connectivity
Forassistancewithwirelessnetworkconnectivity(formodelswithremoteenable),
visit our website at GEAppliances.com/ge/connected-appliances/orcall800.220.6899intheUSonly.
Parts and Accessories
Individualsqualifiedtoservicetheirownappliancescanhavepartsoraccessoriessentdirectlytotheirhomes
(VISA,MasterCardandDiscovercardsareaccepted).Orderon-linetoday24hourseveryday.
IntheUS:GEApplianceparts.com or by phone at 877.959.8688 during normal business hours.
Instructions contained in this manual cover procedures to be performed by any user. Other servicing
generally should be referred to qualified service personnel. Caution must be exercised, since improper
servicing may cause unsafe operation.
Customers in Canada should consult the yellow pages for the nearest Mabe service center, visit our website at
GEAppliances.ca/en/products/parts-filters-accessories or call 800.661.1616.
Contact Us
IfyouarenotsatisfiedwiththeserviceyoureceivefromGEAppliances,contactusonourWebsitewithallthe
details including your phone number, or write to:
IntheUS:GeneralManager,CustomerRelations|GEAppliances,AppliancePark|Louisville,KY40225
GEAppliances.com/ge/service-and-support/contact.htm
InCanada:Director,ConsumerRelations,MabeCanadaInc.|Suite310,1FactoryLane|Moncton,N.B.E1C9M3
GEAppliances.ca/en/contact-us
Consumer Support
MESURES DE SÉCURITÉ .........3
UTILISATION DU
RÉFRIGÉRATEUR
Commandes ..........................5
Tablettes, supports et bacs .............6
Balconnets ............................7
Tiroirs de congélateur ..................7
ENTRETIEN ET NETTOYAGE ....7
INSTRUCTIONS
D’INSTALLATION
Préparation à l’installation
du réfrigérateur .......................9
Inversion de l’ouverture des portes .....10
DÉPANNAGE
Bruits normaux de fonctionnement .....13
Conseils de dépannage ................14
GARANTIE .........................16
ACCESSOIRE ......................17
Instructions d’installation
de la machine à glaçons ...............17
SOUTIEN
AU CONSOMMATEUR ...........28
FRANÇAIS
Écrivez ici le numéro de modèle et
le numéro de série :
Modèle # ________________
Série # __________________
Vous les trouvez sur une étiquette
dans le coin supérieur gauche du
compartiment réfrigérateur.
49-60769 06-17 GEA
GLE12HSLSS
RÉFRIGÉRATEUR
avec congélateur en bas
GE est une marque déposée de General Electric Company. Fabriqué sous licence de marque.
MANUEL
D’UTILISATION ET
INSTRUCTIONS
D’INSTALLATION
2 49-60769
NOUS VOUS REMERCIONS D’ACCUEILLIR GE APPLIANCES CHEZ VOUS
Que vous ayez grandi avec GE Appliances ou qu’il s’agisse de votre première acquisition, nous
sommes heureux de vous accueillir dans notre famille.
Nous sommes fiers du savoir-faire, de l’innovation et de l’esthétique qui composent chaque appareil
GE Appliances, et nous pensons que vous le serez aussi. Dans cette optique, nous vous rappelons
que l’enregistrement de votre électroménager vous assure la communication de renseignements
importants sur le produit et la garantie lorsque vous en avez besoin.
Enregistrez votre électroménager GE en ligne dès maintenant. Des sites Web et des numéros de
téléphone utiles figurent dans la section Soutien au consommateur de ce manuel d’utilisation.
Vous pouvez aussi poster la fiche de garantie pré-imprimée incluse dans l’emballage.
49-60769 3
INFORMATION DE SÉCURITÉ
INFORMATION DE SÉCURITÉ IMPORTANTES
LISEZ TOUTES LES DIRECTIVES AVANT D'UTILISER L'APPAREIL
AVERTISSEMENTS DE LA PROPOSITION 65 DE L’ÉTAT DE LA CALIFORNIE
AVERTISSEMENT
Ce produit contient une ou plusieurs substances chimiques reconnues par l’État de Californie pour
causer le cancer et des anomalies congénitales ou d’autres problèmes liés à la reproduction.
ATTENTION
Pour réduire le risque de blessures lorsque vous utilisez votre réfrigérateur, veuillez suivre ces consignes
de sécurité.
■ Nenettoyezpaslestablettesoulescouverclesenverre
avec de l’eau tiède quand ceux-ci sont froids. Les tablettes
et couvercles en verre peuvent se casser s’ils sont
exposés à des changements soudains de température ou
si vous les cognez ou les faites tomber. Le verre trempé
est conçu pour se briser en petits morceaux en cas de
casse
■ Éloignezlesdoigtsdespartiesducongélateuroùl’on
peut facilement se pincer : les espaces entre les portes,
et entre les portes et les placards sont toujours étroits.
Soyez prudent lorsque vous fermez les portes en présence
d’enfants.
■ Netouchezpaslessurfacesfroidesducongélateur
lorsque vous avez les mains humides ou mouillées. La
peau risque d’adhérer à ces surfaces extrêmement froides.
■ Nerecongelezpaslesalimentssurgelésquiont
complètement dégelé.
■ Sivotreréfrigérateurestdotéd’unemachineàglaçons
automatique, évitez le contact avec les pièces mobiles du
mécanisme éjecteur, ou avec l’élément chauffant qui libère
les glaçons. Ne posez pas les doigts ou les mains sur le
mécanisme de la machine à glaçons automatique pendant
que le réfrigérateur est branché.
LIRE ET CONSERVER CES INSTRUCTIONS
AVERTISSEMENT
Pour réduire le risque d’incendie, d’explosion, de choc électrique ou de blessures lorsque vous
utilisez votre réfrigérateur, veuillez suivre ces consignes de sécurité :
■ Ce réfrigérateur doit être correctement installé
conformément aux instructions d'installation avant toute
utilisation.
■ Débranchez le réfrigérateur avant d’effectuer une
réparation, de remplacer une ampoule ou de le nettoyer.
Remarque : L’alimentation du réfrigérateur ne peut être
déconnectée par aucune des fonctions sur le panneau de
commande.
Remarque : Les réparations doivent être effectuées par
un professionnel qualifié.
■ Remettez toutes les pièces et panneaux en place avant
d’utiliser l’appareil.
■ Ne stockez pas ou n’utilisez pas d’essence ou d’autres
vapeurs et liquides inflammables à proximité de cet
appareil ou de tout autre appareil électroménager.
■ N’utilisez pas un cordon de rallonge.
■ Pour éviter les risques d’asphyxie et d’enfermement pour
les enfants. Démontez les portes du congélateur et du
compartiment de réfrigération avant de le mettre au rebut
ou d’interrompre son utilisation.
■ Ne laissez pas les enfants grimper, se mettre debout ou
se suspendre aux poignées de portes dans le réfrigérateur
ou aux tablettes du réfrigérateur. Ils pourraient se blesser
gravement.
INSTALLATION
AVERTISSEMENT
RISQUE D’EXPLOSION
Conservez les matériaux et vapeurs inflammables tels que l’essence à l’écart de votre réfrigérateur. Une explosion, un
incendie voire la mort pourrait en résulter.
4 49-60769
Ne coupez pas ou n’enlevez pas, sous aucun prétexte, la troisième broche de mise à la terre du cordon
d’alimentation. Pour des raisons de sécurité, cet appareil doit être correctement mis à la terre.
Le cordon d’alimentation de cet appareil est équipé d’une
fiche à trois broches (pour une mise à la terre) qui s’adapte à
la prise de courant standard à 3 broches (pour une mise à la
terre) pour minimiser les risques de chocs électriques par cet
appareil.
Faites vérifier la prise murale et le circuit électrique par
un électricien qualifié pour s’assurer que le système est
correctement mis à la terre.
Dans le cas d’une prise biphasée, l’installateur a la
responsabilité et l’obligation de la remplacer par une prise
triphasée correctement mise à la terre. N’utilisez pas
d’adaptateur.
Le réfrigérateur doit toujours être branché à sa propre prise
électrique d’une tension nominale correspondant à celle
indiquée sur sa plaque signalétique.
Une alimentation électrique à 115 volts CA, 60 Hz, avec
un fusible de 15 ou 20 ampères et une mise à la terre est
nécessaire. Ceci permet d’obtenir un meilleur rendement et
évite de surcharger les circuits électriques du domicile qui
risque d’occasionner un incendie en surchauffant.
Ne débranchez jamais le réfrigérateur en tirant sur le cordon
d’alimentation. Prenez toujours fermement la fiche en main et
tirez pour la sortir de la prise.
Réparez ou remplacez immédiatement tout cordon électrique
usé ou endommagé. N’utilisez pas un cordon fissuré ou
présentant des dommages dus aux frottements soit sur sa
longueur ou aux extrémités.
Lorsque vous éloignez votre réfrigérateur du mur, faites
attention à ne pas le faire rouler sur le cordon d’alimentation
afin de ne pas l’endommager.
BRANCHEMENTS ÉLECTRIQUES
AVERTISSEMENT
RISQUE DE CHOC ÉLECTRIQUE
Branchez l’appareil dans une prise triple avec terre.
Ne retirez pas la broche de terre.
N’utilisez pas d’adaptateur.
N’utilisez pas un cordon de rallonge.
Le non-respect de ces instructions peut entraîner des risques d’incendies, des chocs électriques ou la mort.
INFORMATION DE SÉCURITÉ
AVERTISSEMENT
Un enfant risque de suffoquer ou d’y être emprisonné.
Démontez les portes du compartiment de réfrigération et du compartiment de congélation du réfrigérateur, avant mettre celui-ci
au rebut. Le non-respect de cette recommandation peut entraîner l’enfermement d’un enfant qui peut entraîner la mort ou des
lésions cérébrales.
IMPORTANT: Les enfants pris au piège ou morts
d’asphyxie sont toujours d’actualité. Les réfrigérateurs
jetés ou abandonnés restent dangereux même si vous ne
les laissez au rebut que pour « quelques jours ». Si vous
voulez jeter votre ancien réfrigérateur, suivez les instructions
suivantes pour empêcher les accidents.
Avant de jeter votre ancien réfrigérateur ou
congélateur:
■ Démontez les portes du compartiment de réfrigération et du
compartiment de congélation.
■ Laissez les tablettes en place afin d’empêcher les enfants
de grimper à l’intérieur.
Fluides frigorigènes
Les appareils réfrigérants contiennent des fluides frigorigènes
qui conformément à la législation fédérale doivent être retirés
avant la mise au rebut de l’appareil. Si vous mettez au rebut
un ancien réfrigérateur contenant des fluides frigorigènes,
vérifiez la procédure à suivre auprès de la compagnie
responsable de l’élimination.
MISE AU REBUT APPROPRIÉE DE VOTRE ANCIEN RÉFRIGÉRATEUR
LIRE ET CONSERVER CES INSTRUCTIONS
INFORMATION DE SÉCURITÉ IMPORTANTES
LISEZ TOUTES LES DIRECTIVES AVANT D'UTILISER L'APPAREIL
49-60769 5
UTILISATION DU RÉFRIGÉRATEUR: Commandes
Commandes de température du réfrigérateur
TempZone (réfrigérateur, congélateur, TempZone). Leurs
plages de température vont comme suit : réfrigérateur 0,6 °C à
5 °C (33 °F à 41 °F), congélateur -21,1 °C à -14,4 °C (-6 °F à
6 °F), TempZone 0 °C, 1,1 °C, 2,2 °C (32 °F, 34 °F, 36 °F).
Votre réfrigérateur est livré avec le réglage d’usine
recommandé de 2,8 °C (37 °F) pour le réfrigérateur, -17,8 °C (0
°F) pour le congélateur et 0 °C (32 °F)pour le bac TempZone.
L’afficheur indiquera la température présentement réglée et le
voyant de zone (Fridge, Freezer ou TempZone) sera allumé.
Pour régler la température de chaque zone, appuyez
sur ZoneSelect (sélection de zone). Le voyant de zone
s’allumera. Maintenez la pression pour basculer entre les
3 zones de température. La zone sera réglée au bout de 3
secondes. Réglez la température en appuyant sur Temp
Control (commande de température). L’afficheur indiquera
le changement de température à mesure que vous pressez
la commande. Une fois atteint la température souhaitée, la
commande réglera automatiquement le réfrigérateur à cette
valeur. Vous n’avez pas à appuyer sur un bouton quelconque.
TurboCool et TurboFreeze
Avec la fonction TurboCool (turbo-refroidissement), la
température du réfrigérateur peut atteindre 0,6 °C (33 °F).
Avec TurboFreeze (turbo-congélation), la température du
congélateur peut atteindre -10,6 °C (13 °F) si la température
ambiante est supérieure à 22,8 °C (73 °F), -21,7 °C (-7 °F)si la
température ambiante est inférieure à 22,8 °C (73 °F).
Pour activer TurboCool ou TurboFreeze ou les deux, appuyez
sur mode. TurboCool va s’allumer. Si vous quittez sans
presser de bouton, TurboCool sera activé. Une deuxième
pression sur mode allumera TurboFreeze; quittez sans presser
de bouton et TurboFreeze sera activé.
Une troisième pression sur mode allumera à la fois TurboCool
et TurboFreeze; quittez sans presser de bouton et les deux
fonctions seront activées.
Pour quitter les fonctions Turbo, appuyez sur mode encore une
fois.
REMARQUE : Dans les modes Turbo, il est possible de régler
les températures du réfrigérateur et du congélateur.
Verrouillage
Maintenez une pression sur le symbole du cadenas durant
3 secondes. Le cercle autour de ce symbole s’allumera pour
indiquer que l’afficheur de la commande est verrouillé. Les
boutons ne seront plus actifs.
Pour quitter le verrouillage, maintenez de nouveau une
pression sur le symbole de cadenas durant 3 secondes. La
cercle autour du symbole s’éteindra.
REMARQUE : L’afficheur s’éteint au bout de 30 secondes s’il
n’a pas été touché. Touchez n’importe quel bouton du panneau
de commande pour le réactiver.
Commandes
°F
Zone Select
Fridge
Freezer
TempZone
Temp Control
Turbo
Cool
Turbo
Freeze
Mode
Control Lock hold 3 sec
Mode Sabbat
Appuyez sur ZoneSelect (sélection de zone) et Temp
Control (commande de température) simultanément durant
5 secondes pour activer ou quitter le mode Sabbat. Activez
le mode Sabbat pour éteindre les lampes intérieures, la
commande de température et les fonctions évoluées. En
mode Sabbat, le compresseur fonctionne en décongélation
programmée. Le mode Sabbat dure 76 heures si vous ne le
quittez pas manuellement..
6 49-60769
Tablettes, supports et bacs
UTILISATION DU RÉFRIGÉRATEUR: Tablettes, supports et bacs
Tablette rétractable
Permet de créer de l’espace pour les contenants de lait et
les bouteilles de boisson grand format. Soulevez l’arrière de
la tablette frontale, tirez légèrement et relâchez la tablette.
L’arrière de la tablette s’abaissera automatiquement. Poussez
la tablette frontale sous la tablette arrière.
Pour retirer la tablette, soulevez le cadre frontal pour le
dégager des attaches puis tirez.
Tablette avec supports
Faites pivoter les deux supports comme illustré pour le
rangement des bouteilles de vin. Cette tablette peut se situer à
deux endroits.
ATTENTION
Ne nettoyez pas les tablettes ou couvercles
en verre avec de l’eau chaude lorsqu’ils sont froids. Les
tablettes et couvercles en verre peuvent se briser s’ils sont
exposés à une variation de température soudaine, ou soumis à
un impact s’ils sont heurtés ou échappés. S’il se brise, le verre
trempé est conçu pour se fracturer en un grand nombre de
petits éclats.
REMARQUE : Ne bloquez pas les orifices d’air en plaçant des
aliments directement devant. Cela pourrait gêner la régulation
de la température.
Bac polyvalent
Ce bac peut servir à ranger les légumes, les fruits, les
collations, etc.
Pour le retirer, tirez directement vers l’extérieur.
Bac TempZone
Réglez la température de ce bac sur le panneau de commande
de la température. Ce bac comporte 3 réglages de température
: 0 °C, 1,1 °C, 2,2 °C (32 °F, 34 °F, 36 °F). On peut l’utiliser
pour la viande lorsqu’il est réglé à la plus basse température.
Pour retirer le bac TempZone, tirez-le vers l’extérieur (1),
soulevez son couvercle légèrement (2), inclinez le bac vers le
haut (3), tirez le bac vers l’extérieur (4).
Pour retirer le couvercle du bac, tirez-le simplement vers
l’extérieur.
Tablette rétractable
Tablette avec supports
Bac polyvalent
Bac TempZone
49-60769 7
Balconnets de réfrigérateur
Tiroirs de congélateur
UTILISATION DU RÉFRIGÉRATEUR:
Balconnets de réfrigérateur / Tiroirs de congélateur
Balconnets de réfrigérateur
Pour retirer les balconnets, glissez-les vers le haut
par-dessus la nervure dans la porte et tirez.
Pour installer les balconnets, glissez-les par-dessus la
nervure dans la porte. Le petit balconnet se place sur le
dessus de n’importe quelle paire de nervures. Les gros
balconnets vont dans les nervures du bas ou du centre.
REMARQUE : Placer les balconnets aux mauvaises
positions empêchera la fermeture de la porte du
réfrigérateur.
Tiroir supérieur
Le diviseur peut se placer à 2 endroits pour une
meilleure configuration du tiroir. Soulevez le diviseur
pour le retirer. Insérez-le dans une des 2 nervures du
tiroir pour l’installer.
Tiroir inférieur
Le tiroir inférieur comporte un plateau amovible qui
se glisse d’avant en arrière pour procurer de l’espace
supplémentaire. Pour retirer le plateau, soulevez-le à
l’extérieur du tiroir.
8 49-60769
Entretien et nettoyage
ENTRETIEN ET NETTOYAGE
Écartement du réfrigérateur
Soyez prudent en écartant le réfrigérateur du mur. Cela peut
endommager tous les types de recouvrement de plancher, en
particulier les recouvrements coussins et ceux dont la surface
est gaufrée.
Tirez le réfrigérateur directement vers l’extérieur et remettez-le
en place en le poussant en ligne droite. Le déplacer dans un
mouvement latéral, ou l’agripper par un coin pour le pousser
ou le tirer, peut endommager le recouvrement de plancher et
le réfrigérateur.
En repoussant le réfrigérateur à sa place, assurez-vous
de ne pas rouler sur le cordon électrique ou la conduite
d’alimentation de la machine à glaçons (certains modèles).
Ajustez les pieds de nivellement et assurez-vous que l’appareil
est de niveau.
Nettoyage de l’intérieur
Pour aider à empêcher les odeurs, laissez une boîte ouverte
de bicarbonate de soude dans les compartiments réfrigération
et congélation.
Débranchez votre réfrigérateur avant de le nettoyer.
Si ce n’est pas pratique, enlevez toute humidité au moyen
d’une éponge ou d’un chiffon pour nettoyer autour des
commutateurs, des lumières ou des réglages.
Utilisez une solution d’eau chaude et de bicarbonate de soude
15 ml (soit une cuillère à soupe environ) de bicarbonate de
soude dans 1 litre (soit une pinte) d’eau). Cette solution nettoie
tout en neutralisant les odeurs. Rincez et séchez en essuyant.
Après avoir nettoyé les joints de porte, appliquez une mince
couche de vaseline sur les joints du côté charnières afin de les
empêcher de coller et de se déformer.
ATTENTION
Ne nettoyez pas les tablettes ou couvercles
en verre avec de l’eau chaude lorsqu’ils sont froids. Les
tablettes et couvercles en verre peuvent se briser s’ils sont
exposés à une variation de température soudaine, ou soumis à
un impact s’ils sont heurtés ou échappés. S’il se brise, le verre
trempé est conçu pour se fracturer en un grand nombre de
petits éclats. Ne lavez aucune pièce en plastique du
réfrigérateur au lave-vaisselle.
Lampe
Le réfrigérateur est équipé de lampes DEL. Appelez
l’assistance à la clientèle si la lampe est brisée ou expulsée.
Nettoyage de l’extérieur
Les poignées de porte et les garnitures (sur certains
modèles). Nettoyez avec un linge trempé dans de l’eau
savonneuse. Séchez avec un linge doux.
Conservez l’extérieur propre. Essuyez avec un linge propre
légèrement humecté de cire à appareil électroménager ou de
détersif liquide à vaisselle doux. Séchez et polissez avec un
linge doux, propre.
N’essuyez jamais votre réfrigérateur avec un torchon sale ou
une serviette mouillée. Cela peut laisser un résidu qui risque
d’endommager la peinture. N’utilisez jamais de tampon à
récurer, de nettoyant en poudre, d’eau de javel ou de produit
nettoyant contenant un agent de blanchiment ou d’ammoniac,
car ces produits peuvent rayer et endommager la peinture.
Vous pouvez nettoyer les portes et les poignées de porte
en acier inoxydable (sur certains modèles) avec un nettoyant
d’acier inoxydable vendu sur le marché. Les nettoyant qui
contiennent de l’acide oxalique, tels que Bar Keepers Friend
Soft Cleanser™, éliminent la rouille de surface, le ternisse
ment et les petites taches. Utilisez uniquement un nettoyant
liquide exempt d’abrasif et frottez dans la direction des lignes
de brossage à l’aide d’une éponge souple imbibée. N’utilisez
pas de cire pour appareils ménagers sur l’acier inoxydable.
49-60769 9
Entretien et nettoyage
ENTRETIEN ET NETTOYAGE
Préparation de départ en vacances
Pour de longues vacances ou absences, enlevez tous vos
aliments et débranchez votre réfrigérateur. Mettez le bouton
de commande de la température en position OFF et nettoyez
l’intérieur avec une solution de bicarbonate de soude, de 15
ml (une cuillère à soupe) de bicarbonate de soude pour 1 litre
(une pinte) d’eau. Laissez les portes ouvertes.
Il faut mettre la machine à glaçons hors tension si le
réfrigérateur en est équipé; mettez l’interrupteur à la position
OFF (arrêt) s’il s’agit d’un modèle à interrupteur. Coupez
l’alimentation d’eau au réfrigérateur.
Si la température risque de descendre en dessous du point
de congélation, demandez à un technicien qualifié de purger
votre système d’alimentation d’eau (sur certains modèles) pour
empêcher des inondations pouvant occasionner des dégâts
sérieux.
Préparation de déménagement
Fixez en place toutes les pièces mobiles les tablettes et
les tiroirs, à l’aide de ruban adhésif, pour empêcher tout
dommage.
À l’aide de ruban adhésif, fixez les portes sur la carrosserie
pour empêcher les portes de s’ouvrir lors d’un déménagement.
Assurez-vous que votre réfrigérateur soit en position droite
pendant le déménagement.
10 49-60769
Instructions d’installation GLE12HSLSS
AVANT DE COMMENCER
Lisez ces instructions entièrement et attentivement.
• IMPORTANT – Conservez ces instructions
pour l’inspecteur local.
• IMPORTANT – Respectez toutes les
ordonnances et les codes locaux.
• Note à l’installateur – Assurez-vous de
laisser ces instructions au consommateur.
• Note au consommateur – Conservez ces
instructions pour référence future.
• Niveau de compétence – L’installation de cet
appareil nécessite des compétences mécaniques de
base.
• Temps d’installation – Installation du réfrigérateur:
15 minutes
Inversion du sens d’ouverture
des portes :
15 minutes
• L’installateur est responsable de bien installer ce
réfrigérateur.
• Toute panne du produit due à une mauvaise
installation n’est pas couverte par la garantie.
• N’installez jamais votre réfrigérateur dans un
emplacementoùlatempératureambianteserainférieure
à 12,7 °C (55 °F). Il ne se mettra pas en marche
suffisamment souvent pour maintenir des températures
convenables.
•N’installezpasleréfrigérateurdansunendroitoùla
température ambiante sera supérieure à 37 °C, il ne
fonctionnera pas correctement.
• N’installez pas le réfrigérateur dans un endroit exposé à
l’eau (pluie, etc.) ou directement aux rayons solaires.
• Installez votre réfrigérateur sur un plancher
suffisamment solide pour le porter lorsqu’il est plein.
EMPLACEMENT DU
RÉFRIGÉRATEUR
Les dégagements suivants sont nécessaires pour faciliter
l’installation et procurer une circulation d’air et des
connexions de plomberie et électriques adéquates.
Côtés 3 mm (1/8 po)
Dessus 3 mm (1/8 po)
Arrière 25 mm (1 po)
DÉGAGEMENTS
Les pieds de nivellement situés à proximité des coins
avant du réfrigérateur sont réglables. Ils maintiennent
fermement le réfrigérateur en place et l’empêchent de
bouger lors de l’ouverture des portes. Les pieds de
nivellement doivent être réglés de sorte que l’avant
du réfrigérateur soit suffisamment relevé pour que les
portes se ferment facilement lorsqu’elles se trouvent à
mi-parcours.
Tournez les pieds de nivellement vers la droite pour
relever le réfrigérateur, vers la gauche pour l’abaisser.
ROULETTES ET PIEDS DE
NIVELLEMENT
Des Questions ? Appelez 800.GE.CARES (800.432.2737) ou consultez notre site internet : GEAppliances.com
Au Canada, appelez le 1.800.561.3344 ou consultez notre site internet : www.electromenagersge.ca
INSTRUCTIONS D’INSTALLATION
Haut
Pied de
nivellement
Bas
49-60769 11
INSTRUCTIONS D’INSTALLATION
Instructions d’installation
Pour inverser le sens d’ouverture des portes :
• Lisez toutes les directives avant de commencer.
• Serrez toutes les vis de charnière, sans force excessive
pour éviter de fausser le filetage.
• Manipulez les pièces avec précaution pour éviter de rayer
la peinture.
• Placez les vis avec leurs pièces associées pour éviter de
les perdre.
• Posez les portes sur un plan de travail qui ne risque pas
de rayer la peinture.
ATTENTION
Portes pesantes
Les portes des compartiments réfrigérateur et
congélateur sont lourdes. Utilisez les deux mains pour
immobiliser les portes avant le soulèvement.
IMPORTANT : Une fois commencée votre inversion du
sens d’ouverture des portes, ne déplacez jamais votre
réfrigérateur avant d’avoir terminé.
Ces directives s’appliquent à l’inversion des charnières
du côté droit au côté gauche. Si vous voulez remettre
les charnières à droite, suivez les mêmes directives en
inversant toutes les références aux côtés gauche et droit.
NOTES IMPORTANTES
INVERSION DE L’OUVERTURE DES PORTES
Tournevis Phillips
OUTILS REQUIS
Ruban-cache
Pinces
AVANT DE COMMENCER
1. Débranchez le réfrigérateur de la prise électrique.
2. Videz tous les balconnets, y compris le casier laitier.
IMPORTANT: Ne laissez pas la porte tomber sur le
plancher. Cela pourrait endommager la butée de porte.
1. Dévissez 4 vis dans le haut de la carrosserie frontale.
2. Retirez le couvercle dans le haut de la carrosserie
frontale. La pièce rapportée glisse vers le bas du
couvercle.
Vis
Pièce rapportée du couvercle
Tirer vers
le bas
Couvercle
de la car-
rosserie
frontale
Tournevis à lame plate
3. Retirez le couvercle de charnière. Tirez avec précaution
les fils pour les dégager des attaches. Débranchez le fil.
4. Retirez le capuchon de porte supérieur en insérant un
tournevis à lame plate dans l’espace entre le capuchon
et la carrosserie de porte. Appliquez une pression pour
extraire le capuchon.
5. Dévissez la charnière supérieure de la carrosserie tout
en tenant la porte.
6. Soulevez la porte en ligne droite pour la dégager de la
charnière inférieure. Mettez la porte de côté.
7. Dévissez et retirez la charnière inférieure de la
carrosserie.
Capuchon de
porte supérieur
Couvercle
de charnière
Attaches
Charnière
Vis
Charnière
Vis
Charnière inférieure
12 49-60769
Instructions d’installation
INVERSION DE L’OUVERTURE DES PORTES (SUITE)
INSTRUCTIONS D’INSTALLATION
8. Retirez les capuchons de trous de vis du côté gauche
delacloisoncentraleoùlanouvellecharnièresera
installée.Placezlescapuchonssurlestrousd’oùvous
avez retiré l’ancienne charnière.
9. Installez la nouvelle charnière inférieure gauche
(fournie avec l’appareil) dans le côté gauche de la
cloison centrale. Placez la porte sur la charnière
inférieure gauche nouvellement installée.
10. Retirez la charnière supérieure de la porte. Mettez de
côté les charnières supérieure et inférieure droites.
Conservez-lesaucasoùilfaudraitremettrelaportedans
sa configuration d’origine.
11. Dévissez la butée de porte du côté inférieur droit de la
porte. Déplacez la butée du côté inférieur gauche de la
porte. Alignez la butée sur la tige de positionnement, le
trou de vis et le trou de l’axe de charnière du côté inférieur
gauche de la porte. Fixez la butée fermement à l’aide des
vis fournies.
12. Installez la charnière supérieure gauche (fournie avec
l’appareil) dans le trou de charnière de la partie supérieure
gauche de la porte.
13. À l’aide des vis
fournies, fixez la
charnière supérieure
gauche dans le haut de
la carrosserie.
14. Connectez le fil et
remettez en place le
fil autour du couvercle
de charnière et dans le haut de la carrosserie et de la
porte.
15. Placez le nouveau couvercle de charnière sur le dessus
de la charnière.
16. Tournez le couvercle de porte supérieur et replacez-le
avec l’ouverture au-dessus du couvercle de charnière.
Pressez-le pour le fixer en place.
17. Tirez vers le bas pour retirer la pièce rapportée carrée
sur le côté gauche du couvercle de carrosserie frontal.
Glissez cette pièce dans l’ouverture du côté droit à
l’endroitoùsetrouvaitlecouvercledecharnière.
18. Replacez le couvercle de carrosserie frontal à l’aide
des vis retirées plus tôt. Les attaches sur l’intérieur du
couvercle de carrosserie s’adaptent dans les encoches
de la carrosserie.
19. Posez la pièce rapportée du couvercle sous le
couvercle de charnière.
Couvercle de charnière
Couvercle de
carrosserie
Vis
Encoches dans la carrosserie.
Attaches
Pièce rapportée du couvercle
Charnière
inférieure
Vis
Butées
de porte
Collet de posi-
tionnement
Vis
Côté droit
de la porte
Côté gauche
de la porte
49-60769 13
Bruits normaux de fonctionnement
CONSEILS DE DÉPANNAGE: Bruits normaux de fonctionnement
■ Lenouveaucompresseur
à rendement élevé
peut fonctionner plus
longtemps et plus
vite que votre ancien
réfrigérateur et vous pouvez entendre un son modulé ou
un ronflement aigu pendant son fonctionnement.
■ Vouspouvezentendreunsifflementlorsquelesportesse
ferment. Cela vient de l’équilibrage de pression dans le
réfrigérateur.
Les nouveaux réfrigérateurs n’émettent pas les mêmes sons que les anciens. Les réfrigérateurs modernes
comportent davantage de fonctions et utilisent une technologie plus récente.
■ Vous pouvez entendre les ventilateurs
tourner à hautes vitesses. Cela se
produit lorsque le réfrigérateur vient
d’être branché, lorsque les portes
sont ouvertes fréquemment ou lors de
l’ajout d’une grande quantité d’aliments
dans les compartiments congélateur
ou réfrigérateur. Les ventilateurs
permettent de maintenir les bonnes
températures.
CLICS, CLAQUEMENTS,
CRAQUEMENTS et
GRÉSILLEMENTS
■ Vous pouvez entendre des craquements ou des
claquements lorsque le réfrigérateur est branché
pour la première fois. Cela se produit lorsque le
réfrigérateur se refroidit à la bonne température.
■ Le compresseur peut causer un clic ou un
grésillement lors de la tentative de redémarrage
(cela peut prendre 5 minutes).
■ L’expansion et la contraction des serpentins de
refroidissement pendant et après le dégivrage
peuvent causer un craquement ou un claquement.
■ Sur les modèles équipés d’une machine à glaçons,
après un cycle de fabrication de glaçons, vous
pouvez entendre les glaçons tomber dans le bac.
BRUITS D’EAU
■ Le passage de l’agent frigorifique dans les serpentins
de refroidissement du congélateur peut être
accompagné d’un gargouillement semblable à celui de
l’eau en ébullition.
■ L’eau tombant sur l’élément chauffant de dégivrage
peut faire un bruit de grésillement, de claquement ou de
bourdonnement pendant le cycle de dégivrage.
■ Un bruit de suintement d’eau peut être entendu pendant
le cycle de dégivrage lorsque la glace de l’évaporateur
fond et tombe dans le bac de récupération.
■ Fermer la porte peut causer un gargouillement en
raison de l’équilibrage de pression.
Entendez-vous ce que j’entends? Ces bruits sont normaux.
HUMMM...
WOUUCH...
OUIR !
14 49-60769
CONSEILS DE DÉPANNAGE
Économisez temps et argent! Consultez d’abord les tableaux des pages suivantes et vous pourriez vous éviter un appel de service.
Au besoin, vous pouvez programmer un appel de service en nous visitant sur GEAppliances.com ou en composant le 800.
GECARES 800.432.2737. Au Canada, visitez Electromenagersge.ca ou composez le 800.561.3344.
Problème Causes possibles Que faire
Le réfrigérateur ne fonctionne pas Le cycle de dégivrage est en cours. Attendez environ 30 minutes afin que le
cycle de dégivrage se termine.
Une des commandes ou les deux est
sur la position OFF (arrêt).
Réglez les commandes de température à
une température plus
basse.
Le réfrigérateur est débranché. Enfoncez complètement la fiche de l’appareil
dans la prise murale.
Le fusible est grillé/le disjoncteur est
déclenché.
Remplacez le fusible ou réenclenchez le
disjoncteur.
Le moteur fonctionne pendant de
longues périodes ou il s’allume et
s’éteint fréquemment en alternance.
(Les appareils modernes dotés
de compartiments réfrigérateur et
congélateur de grand volume exigent
un temps de fonctionnement plus long.
Ils démarrent et s’arrêtent souvent pour
maintenir des températures uniformes.
Ceci est normal lorsque le réfrigérateur
vient d’être branché.
Attendre 24 heures pour que le réfrigérateur
refroidir complètement.
Ceci est fréquent lorsqu’une grande
quantité d’aliments a été placée dans
quantité d’aliments a été placée dans.
C’est normal.
La porte est restée ouverte. Check to see if package is holding door
open.
Temps chaud ou ouverture fréquente
des portes.
C’est normal.
La température est réglée sur la
température la plus basse.
Voyez la section Bouton de la commande de
température.
Température trop élevée dans le
congélateur ou le réfrigérateur
La température n’est pas réglée sur une
température assez basse.
Voyez la section Bouton de la commande de
température.
Temps chaud ou ouverture fréquente
des portes.
Réglez la commande des températures
sur une température plus basse. Voyez
la section Bouton de la commande de
température.
La porte est restée ouverte. Un paquet empêche peut-être la fermeture
de la porte.
Givre sur les aliments surgelés (il est
normal que du givre se forme à
l’intérieur du paquet)
La porte est restée ouverte. Un paquet empêche peut-être la fermeture
de la porte.
Ouverture trop fréquente ou trop longue
des portes.
C’est normal.
La séparation entre le réfrigérateur et le
congélateur est chaude
Le système automatique d’économie
d’énergie fait circuler du liquide tiède à
l’avant du compartiment de congélation.
Ceci permet d’éviter des problèmes de
condensation sur l’extérieur de l’appareil.
La machine à glaçons ne fonctionne pas
(si elle est installée).
L’interrupteur d’alimentation de la
machine à glaçons est à la position OFF
(arrêt).
Réglez l’interrupteur d’alimentation à la
position ON (marche).
L’alimentation en eau est coupée ou
n’est pas raccordée.
Voyez la section Installation de la conduite
d’eau dans les instructions d’installation de
la machine à glaçons.
Le compartiment congélateur est trop
chaud.
Attendez 24 heures pour que la température
du réfrigérateur se stabilise.
Un amas de glaçons dans le bac
provoque l’arrêt de la machine à
glaçons.
Nivelez les glaçons à la main.
Cubes de glace sont coincés dans le
distributeur.
Débranchez le distributeur, enlevez les
cubes et rebranchez le distributeur.
Odeur/saveur anormale des glaçons Il faut nettoyer le bac à glaçons. Videz et lavez le bac à glaçons. Jetez les
vieux glaçons.
Des aliments ont transmis leur odeur/
goût aux glaçons.
Emballez bien les aliments
Il faut nettoyer l’intérieur du réfrigérateur. Voir la section Entretien et nettoyage.
Formation lente des glaçons La porte est restée ouverte. Un paquet empêche peut-être la fermeture
de la porte.
Conseils de dépannage... Avant de faire un appel de service
49-60769 15
Problème Causes possibles Que faire
Bourdonnement fréquent de la machine
à glaçons (si elle est installée).
Le commutateur de marche de la
machine à glaçons est dans la position
ON (marche), mais l’arrivée d’eau au
réfrigérateur n’a pas été raccordée.
Réglez le commutateur de marche sur la
position OFF (arrêt), car le garder dans la
position ON (marche) endommagera le robinet
d’eau.
Pas de production de glace (si la
machine à glaçons est installée).
La conduite d’eau ou le robinet d’arrêt
est bouché.
Appelez un plombier.
Odeur dans le réfrigérateur Des aliments ont transmis leur odeur au
réfrigérateur.
Les aliments à odeur forte doivent être
emballés hermétiquement.
Gardez une boîte ouverte de bicarbonate de
soude dans le réfrigérateur.
Il faut nettoyer l’intérieur. Voir la section Entretien et nettoyage.
De la condensation s’accumule à
l’extérieur
Cela n’est pas inhabituel pendant les
périodes de forte humidité.
Essuyez bien la surface extérieure.
De la condensation s’accumule
à l’intérieur (par temps humide,
l’ouverture des porteslaisse entrer de
l’humidité)
Étant donné le taux d’humidité plus
élevé dans le compartiment du
réfrigérateur, il est possible d’y déceler
la présence de brouillard ou de petites
quantités de buée de temps à autre.
Ce phénomène est normal et son apparition
sera fonction des variations de la charge
d’aliments et des conditions ambiantes.
Sécher à l’aide d’un essuie-toutsi désiré.
L’éclairage intérieur ne fonctionne pas Il n’y a pas de courant au niveau. Remplacez le fusible ou réenclenchez le
disjoncteur.
L’ampoule est grillée. Voir la section Entretien et nettoyage.
Air chaud à la base du réfrigérateur Courant d’air normal provenant du
moteur. Pendant le processus de
réfrigération, il est normal que de la
chaleur soit expulsée à la base du
réfrigérateur. Certains revêtements
de sol sont sensibles et peuvent
se décolorer sous l’effet de cette
température de fonctionnement normale
qui est sans danger.
C’est normal.
Le réfrigérateur ne s’arrête jamais
mais les températures sont normales
La fonction de dégivrage maintient le
compresseur en marche au cours de
l’ouverture des portes.
Ceci est normal. Le réfrigérateur passe
sur cycle d’arrêt lorsque les portes ont été
fermées pendant 2 heures.
La porte ne se ferme pas correctement. Le joint de la porte du côté des
charnières est collé ou replié.
Mettreunecouchedeciredeparafnesurle
joint de la porte.
La porte ne ferme pas seule Vous devez ajuster les pieds de
nivellement.
Voyez Roulettes et pieds de nivellement dans
la section Instructions d’installation.
La porte de congélation s’ouvre quand
la porte du réfrigérateur est fermée
C’est normal si, après s’être ouvert, la
porte de congélation se referme tout
seul.
Cela indique que la porte du congélateur
est dotée d’un bon joint d’étanchéité. Si la
porte du congélateur ne se referme pas
automatiquement après s’être ouverte, alors
voyez l’article La porte ne ferme pas seule
ci-dessus.
Les aliments gèlent dans le
compartiment réfrigération
Les aliments sont trop près de
l’ouverture de circulation d’air à l’arrière
du compartiment réfrigération.
Éloignez les aliments de l’ouverture de
circulation d’air.
Le réglage de votre réfrigérateur est trop
froid.
Réglez votre réfrigérateur à une température
plus chaude
La poignée est lâche/ Il y a un espace
vide pour la poignée
Vous devez ajuster la poignée de porte. Voyez Inversion des poignées de porte dans
la section Instructions d’installation.
CONSEILS DE DÉPANNAGE
Conseils de dépannage... Avant de faire un appel de service
16 49-60769
GARANTIE
Agrafezvotrefactureici.Pourbénécierduservicederéparation
sous garantie, une preuve de la date d’achat initial est nécessaire.
Garantie du réfrigérateur
Pour les clients des États-Unis, toutes les réparations en vertu de la garantie sont fournis par nos Centre de Service d’Usine ou
par un technicien autorisé Customer Care®. Pour prévoir une réparation, consultez notre site GEAppliances.com ou appelez le
800.GE.CARE5 (800.432.2737). Veuillez avoir votre numéro de série et votre numéro de modèle à portée de main lorsque vous
appelez pour obtenir un service.
Au Canada, appelez le 800.561.3344.
■ Les déplacements à votre domicile pour vous expliquer
l’utilisation de ce produit
■ Uneinstallation,livraisonoumaintenancedéfectueuse.
■ Unepanneduproduitparabusd’utilisation,par
mauvaise utilisation, par modification ou s’il a été utilisé
dans un but autre que celui pour lequel il a été fabriqué.
■ Détériorationdesaliments.
■ Leremplacementdesfusiblesouleréenclenchement
du disjoncteur du domicile.
■ Lesdommagescausésaprèslalivraison.
■ Leremplacementdelacartouchefiltrante,siincluse,
à cause d’une pression d’eau en dehors de la gamme
de fonctionnement recommandée ou à cause d’une
concentration excessive de sédiments dans l’eau
d’alimentation.
■ Leremplacementdesampoules,siincluses,oula
cartouche filtrante, si incluse, et dans des conditions
autres que celles susmentionnées.
■ Toutdommagecauséparaccident,incendie,inondation
ou une catastrophe naturelle.
■ Toutdommagefortuitouindirectcausépardesdéfauts
éventuels de cet appareil.
■Leservices’ilestimpossibled’avoiraccèsauproduit.
■Dommagescausésparl’utilisationd’unfiltrequin’est
pas de marque GE Appliances.
■Lesdommagesàlafinition,telsquerouilledesurface,
ternisse ment ou petites taches, non signalés dans un
délai de 48 heures suivant la livraison.
■Lesproduitsn’étantpasdéfectueux,brisésouqui
fonctionnent selon la description du manuel du
propriétaire.
Ce qui n’est pas couvert :
Pour les clients des États-Unis : Cette garantie est étendue à l’acheteur d’origine et aux propriétaires suivants pour tout produit
achetépouruneutilisationdomestiqueauxÉtats-Unis.Sileproduitestinstallédansunerégionoùnesetrouveaucunréparateur
autorisé GE, vous devrez peut-être assumer les frais de transport ou apporter l’appareil à un centre de service autorisé GE. En
Alaska, cette garantie exclut le coût d’expédition ou de dépannage à votre domicile.
Certains états n’acceptent pas d’exclusion ou de limites aux dommages indirects consécutifs. Certains droits particuliers vous
sont dévolus en vertu de la présente garantie et peuvent s’accompagner d’autres droits qui varient selon votre lieu de résidence.
Pour connaître vos droits juridiques, veuillez consulter le bureau local ou le bureau d’état des affaires aux consommateurs ou le
Procureur Général de votre état.
Garant : États-Unis : GE Appliances, a Haier company
EXCLUSION DES GARANTIES TACITES - Votre recours exclusif est l’échange du produit
suivant les modalités de la Garantie Limitée. Toutes garanties tacites, y compris les garanties
de valeurs marchandes ou d’adéquation à des fins particulières, sont limitées à une durée
d’un an ou à la durée la plus courte autorisée par la loi.
Pendant la période de : GE Appliances remplacera
Un An
A compter de la date d’achat
initial
Toute pièce du réfrigérateur qui s’avère défectueuse en raison d’un défaut de matériau
ou de fabrication. Pendant la validité de la présente garantie limitée d’un an, GE
fournira également gratuitement la main d’œuvre et le service pour réparer la pièce
défectueuse.
Pour les clients des Canada: Cette garantie est étendue à l’acheteur d’origine et aux propriétaires suivants pour tout produit
acheté aux Canada pour une utilisation domestique au Canada. Le service à domicile en vertu de la garantie sera fourni dans les
régionsoùilestdisponibleetoùMabeestimeraisonnabledelefournir.
Garant Canada : MC Commercial, Burlington, Ontario, L7R 5B6
49-60769 17
Trousse de machine à glaçons :
La trousse de machine à glaçons IM4D est offerte en
supplément.
Pour commander, appelez GE Appliances au 800.GECARES
(800.432.2737) ou visitez GEAppliances.com. Au Canada,
visitez Electromenagersge.ca ou composez le 800.561.3344.
Suivez les instructions d’installation sur les pages suivantes.
Vous utiliserez celles-ci plutôt que les instructions qui
accompagnent votre machine à glaçons.
Accessoire
ON
OFF
Machine
à glaçons
Bras palpeur
Commutateur de marche
ACCESSORY
La machine à glaçons IM4D
La machine à glaçons produit sept glaçons par cycle, soit
environ 70 à 100 glaçons par 24 heures, selon la température
du compartiment congélation, la température de la pièce, le
nombre de fois que la porte est ouverte et les autres conditions
d’utilisation.
Si vous faites fonctionner le réfrigérateur avant de raccorder
l’eau à la machine à glaçons, mettez le commutateur de
marche en position OFF (arrêt).
Après avoir raccordé le réfrigérateur à l’alimentation d’eau,
mettez le commutateur de marche en position ON (marche).
La machine à glaçons se remplit d’eau quand elle atteint le
point de congélation. Un réfrigérateur nouvellement installé
prend de 12 à 24 heures pour commencer à produire des
glaçons.
Vous entendrez un bourdonnement chaque fois que la machine
à glaçons se remplit d’eau.
Jetez les premiers lots de glaçons pour permettre à la conduite
d’eau de se purger.
Assurez-vous que rien ne gène la course du bras palpeur.
Quand le bac se remplit jusqu’au niveau du bras palpeur, la
machine à glaçons s’arrête de produire des glaçons.
Il est normal de trouver des glaçons qui soient soudés
ensemble.
Si vous n’utilisez pas souvent vos glaçons, les vieux glaçons
deviennent opaques, prennent un mauvais goût et rétrécissent.
Préparation à un départ de longue durée
Mettez le commutateur de marche de la machine à
glaçons en position OFF (arrêt) et coupez l’alimentation
d’eau du réfrigérateur.
Si la température risque de s’abaisser en dessous de la
température de congélation, demandez à un technicien
qualifié de purger votre système d’alimentation d’eau
(sur certains modèles) pour empêcher toute inondation
pouvant occasionner des dégâts sérieux.
Vous devez mettre le commutateur de marche
de la machine à glaçons en position OFF (arrêt)
■Quandlebacàglaçonsestenlevépendantplusd’une
minute ou deux.
■Quandl’alimentationd’eauestcoupéependantplusieurs
heures.
■Quandvousn’utilisezpasvotreréfrigérateurpendant
plusieurs jours.
AVERTISSEMENTS DE LA PROPOSITION 65 DE L’ÉTAT DE LA CALIFORNIE:
AVERTISSEMENT
Ce produit contient une ou plusieurs substances chimiques reconnues par l’État de Californie pour
causer le cancer et des anomalies congénitales ou d’autres problèmes liés à la reproduction.
ATTENTION
Ne mettez jamais vos doigts ou vos mains dans la machine à
glaçons automatique quand le réfrigérateur est branché. Vous
éviterez ainsi de vous blesser.
Vous éviterez également de gêner le fonctionnement du
mécanisme d’éjection et de l’élément de chauffage qui libère
les glaçons qui sont situés en bas de la machine à glaçons.
18 49-60769
Instructions d’installation de l’accessoire
INSTRUCTIONS D’INSTALLATION DE L’ACCESSOIRE
CONTENU DE LA TROUSSE IM-4D
instructions d’installation
2
Vis à tête hexagonale
pour collier de serrage de
conduite d’eau (3/4 po)*
5
Ensemble de robinet
et de conduite d’eau
3
Machine à glaçons
1
Installation
Instructions
Bac de glaçons
8
Collier de serrage de
conduite d’eau (collier de
serrage), pour la conduite
d’alimentation d’eau de la
maison
6
10
Vis à tête
Phillips, pour monter
la machine à glaçons (2)
(7/8 po)*
Étiquette de garantie
7
ICEMAKER
WARRANTY VERIFICATION
Date Installed
Dealer
13
17
16
Récipient de remplissage
de la machine à glaçons
(montage de côté)
Vis à tête hexagonale,
pour rallonge de
support (1) (1/4 po)*
Rallonge de support
Vous avez des questions? Au Canada, appelez au numéro 1.800.561.3344 ou visitez notre site Web à
l’adresse electromenagersge.ca
AVANT DE COMMENCER
Lisez ces instructions complètement et
attentivement.
● IMPORTANT – Conservez ces instructions
pour votre inspecteur local.
● IMPORTANT – Observez tous les codes et
les ordonnances en vigueur.
● Note à l’installateur – Assurez-vous
de laisser ces instructions au consommateur.
● Note au consommateur – Conservez
ces instructions pour références futures.
● Niveaudecompétence–L’installation de
cet appareil électroménager nécessite des
compétences mécaniques et électriques de base.
● Duréerequisepourl’installation – 20–60
minutes
● L’installateur est responsable d’une bonne
installation.
● Toute panne de l’appareil due à une mauvaise
installation est exclue de la garantie.
Dommages – Expédition/
Installation
●Si votre appareil a été endommagé pendant son
expédition,renvoyez-leaumagasinoùvousl’avez
acheté. Il le réparera ou le remplacera.
● Si c’est le client qui a endommagé votre appareil,
il est responsable de sa réparation ou de son
remplacement.
● Si c’est l’installateur (autre que le client) qui a
endommagé l’appareil, c’est l’accord qui lie l’installateur
au client qui détermine celui qui est responsable
de la réparation ou du remplacement.
49-60769 19
OUTILS NÉCESSAIRES
Instructions d’installation de l’accessoire
INSTALLATION DE LA TROUSSE DE MACHINE À GLAÇONS IM4D
Tournevis à lame plate
et Phillips
Pinces
Couteau
aiguisé
PRÉPAREZ LE RÉFRIGÉRATEUR
À l’intérieur de congélateur,
Retirez le capuchon de
la prise d’alimentation
électrique de la machine à
glaçons.
METTEZ LE COMMUTATEUR
DE MARCHE EN POSITION OFF
(ARRÊT)
Mettez le commutateur de
marche de la machine à
glaçons en position OFF
(arrêt). .
Interrupteur
d’alimentation
INSTALLEZ LE RÉCIPIENT DE
REMPLISSAGE DE LA MACHINE À
GLAÇONS
Installez le récipient
de remplissage de la
machine à glaçons
(montage de côté)
(13) dans la machine
à glaçons comme
l’indique la figure
BRANCHEZ LA MACHINE À
GLAÇONS
Branchez le cordon électrique de la machine à glaçons
dans la prise en faisant correspondre les broches et les
trous. Pressez fort la fiche dans la
prise. Fixez la fiche en place en
agrafant les dispositifs de retenue
des deux côtés de la fiche.
Assurez-vous que les dispositifs
de retenue soient fixés en place.
Assurez-vous que le cordon
d’alimentation soit toujours sur le
crochet de la machine à glaçons.
Crochet
INSTRUCTIONS D’INSTALLATION DE L’ACCESSOIRE
Cover for
icemaker
socket
AVANT DE COMMENCER
Lisez soigneusement chaque étape avant
de commencer.
AVERTISSEMENT
Pour éliminer
le risque de choc électrique ou de
blessure durant l’installation, vous devez
d’abord débrancher le réfrigérateur avant
de procéder. L’omission de suivre ces
instructions pose un risque de choc électrique.
Capuchon de
la prise de la
machine à
glaçons
20 49-60769
MONTEZ LA MACHINE À
GLAÇONS
● Pour faciliter l’installation, retirez le panier supérieur du
congélateur.
●Soulevez la machine à glaçons de façon que le tube
de remplissage s’ajuste dans l’ouverture du récipient
de remplissage. Vissez la machine à glaçons dans la
barre de support sur la paroi supérieure gauche dans le
congélateur.
Assurez-vous bien que :
●Le cordon d’alimentation électrique soit toujours
bien fixé à la prise.
●Letubederemplissageseprolongedansl’ouverturedu
récipient à l’arrière de la machine à glaçons. (vérifiez à
l’arrière du réfrigérateur que la conduite d’alimentation
d’eau n’ait pas été poussée à l’extérieur du réfrigérateur).
●Lesvisdemontagedelamachineàglaçonssontsituées
dans la position supérieure des fentes de montage du
support de la machine.
●Lamachineàglaçonsestbienhorizontale.
●L’interrupteurdelamachineàglaçonsestàlaposition
OFF (arrêt).
SERREZ ALORS FORT
LES VIS DE MONTAGE
DE LA MACHINE À
GLAÇONS.
Instructions d’installation de l’accessoire
INSTALLATION DE LA TROUSSE DE MACHINE À GLAÇONS IM4D (
Suite
)
INSTALLEZ LE BAC À GLAÇONS
●Retirezlediviseur
central du tiroir
supérieur du
congélateur.
●Retirezlapièce
rapportée en
forme de « L » en
dévissant les
3 vis à chaque
extrémité.
Insérez les
« boutons »
fournis dans
les trous du
bac à glace.
INSTALLEZ LE BAC À
GLAÇONS(Suite,)
●Insérezlediviseur
central dans la
fente droite
●Placezlebac
à glace sur
les 2 nervures
inférieures du
côté gauche du
tiroir.
COLLEZ L’ÉTIQUETTE DE
GARANTIE
Vous trouverez dans cette trousse une étiquette, sur
laquelle vous devez noter la date de l’installation, à des fins
de garantie. Collez-la à l’arrière du réfrigérateur.
CONSERVEZ CE MANUEL
La garantie de la machine à glaçons est imprimée sur
ce Manuel. Conservez ce Manuel avec votre Manuel du
propriétaire du réfrigérateur.
L’installation de la machine à glaçons à l’intérieur du
congélateur est maintenant terminée. Poursuivez à la
section Installation du robinet d’eau.
ATTENTION
Ne placez ni les doigts ni les mains dans le
mécanisme automatique de fabrication de glace
lorsque le réfrigérateur est branché. Vous préviendrez
ainsi d’éventuelles blessures.
Cette précaution empêchera aussi de gêner les
pièces mobiles du mécanisme d’éjection et l’élément
chauffant qui libère les cubes, situés dans le bas de
la machine à glaçons.
INSTRUCTIONS D’INSTALLATION DE L’ACCESSOIRE
Nervures pour
bac à glace
(sous le bac à
glace)
Bac à
glace
Diviseur
central
Diviseur
central
Pièce
rapportée
Vis
Barre de support
49-60769 21
INSTRUCTIONS D’INSTALLATION DE L’ACCESSOIRE
Instructions d’installation de l’accessoire
INSTALLATION DU ROBINET D’EAU
ENLEVEZ LE COUVERCLE
Enlevez le couvercle
du compartiment du
compresseur. Pour y
arriver, vous devrez
enlever les vis qui
fixent le couvercle à
l’arrière de l’armoire du réfrigérateur.
Assurez-vous de conserver les vis, car vous devrez
remettre en place le couvercle pour assurer le bon
fonctionnement de votre réfrigérateur.
FIXEZ LE ROBINET D’EAU
●Utilisez le tube d’eau préinstallé pour raccorder le
robinet d’eau. N’utilisez pas le tube d’eau fourni avec le
robinet d’eau. Pour retirer le tube d’eau du robinet d’eau,
poussez la rondelle blanche vers le robinet puis tirez sur
le tube pour le dégager.
●Tirez sur le tube d’eau noir du côté droit du compartiment
de la machine. Retirez le ruban de l’extrémité, ou si
vous ne pouvez le retirer totalement, coupez l’extrémité
à 1,3 cm (0,5 po). Assurez-vous de couper en ligne
droite. Faites une marque à 1,3 cm (0,5 po) à partir de
l’extrémité coupée. Insérez le tube d’eau dans le robinet
jusqu’à la marque à 1,3 cm (0,5 po) depuis l’extrémité.
Enroulez et rentrez le
reste du tube dans le
compartiment.
●Trouvezlaprisedu
connecteur femelle.
Branchez
le connecteur femelle aux
contacts mâles du robinet
d’eau . Les fils correspondent indifféremment à l’un ou
l’autre contact.
●Fixezlerobinetd’eauà
l’armoire de réfrigérateur
en vissant la vis à tête
hexagonale de la trousse
dans le trou du pied de
l’armoire du réfrigérateur.
22 49-60769
INSTALLATION DE LA CONDUITE D’EAU
Instructions d’installation
AVANT DE COMMENCER
Nous recommandons les trousses d’alimentation d’eau
en cuivre WX8X2, WX8X3, WX8X4, selon le montant
de conduite dont vous avez besoin. Nous approuvons
les conduites d’eau en matière plastique SmartConnect™
Refrigerator Tubing (WX08X10002, WX08X10006,
WX08X10015 et WX08X10025).
Si vous installez un système d’eau GE Appliances Reverse
Osmosis dans votre réfrigérateur, la seule installation
approuvée est celle de la trousse GE Appliances RVKIT.
Pour les autres systèmes d’osmose de l’eau, suivez les
recommandations du fabricant.
Si le réfrigérateur est alimenté en eau à partir
d’un système de filtration d’eau par osmose inversée,
et si le réfrigérateur comporte également un filtre à eau,
utiliser le bouchon du circuit de dérivation du filtre
du réfrigérateur. Si la cartouche de filtration d’eau du
réfrigérateur est utilisée en conjonction avec le système
de filtration par osmose inversée, on peut observer
une réduction du débit d’eau au point de puisage,
et la production de cubes de glace creux.
Cette installation de conduite d’eau n’est pas garantie
par le fabricant de réfrigérateur ou de machine à glaçons.
Suivez soigneusement ces instructions pour minimiser le
risque de dommages onéreux d’inondation.
Les coups de bélier (eau qui donne des coups dans
les tuyaux) dans la tuyauterie de la maison peuvent
occasionner des dommages aux pièces de votre
réfrigérateur, ainsi que des fuites ou des inondations.
Appelez un plombier certifié pour corriger les coups
de bélier avant d’installer la conduite d’eau de votre
réfrigérateur.
Pour prévenir toute brûlure et tout dommage à votre
réfrigérateur, ne branchez jamais la conduite d’eau
à une canalisation d’eau chaude.
Si vous utilisez votre réfrigérateur avant de brancher
la conduite d’eau, assurez-vous de laisser le commutateur
de la machine à glaçon en position OFF (arrêt).
N’installez jamais les tuyaux de la machine à glaçons dans
desendroitsoùlatempératurerisquededescendreen
dessous du point de congélation.
Si vous utilisez un outil électrique (comme une perceuse
électrique) pendant l’installation, assurez-vous que
l’isolement ou le câblage de cet outil empêche tout danger
de secousse électrique.
Vous devez procéder à toutes vos installations
conformément aux exigences de votre code local
de plomberie.
AVERTISSEMENT
Branchez l’appareil à une alimentation d’eau potable
seulement..
CE DONT VOUS AUREZ BESOIN
● Tuyaux en cuivre ou trousse
SmartConnect™ Refrigerator
Tubing, diamètre extérieur
de 1/4 po pour brancher le
réfrigérateur à l’alimentation
d’eau. Si vous utilisez un
tuyau en cuivre, assurez-vous
que les deux extrémités du tuyau soient coupées bien
droit.
Pour trouver la longueur de tuyau dont vous aurez besoin
: mesurez la distance qui va du robinet d’eau situé derrière
le réfrigérateur jusqu’au tuyau d’alimentation d’eau. Ajoutez
2,44 m (8 pi). Assurez-vous qu’il y ait assez
de tuyau en trop (environ 2,44 m [8 pi] enroulés trois fois
en cercles d’environ 25 cm [10 po] de diamètre) pour
vous permettre de décoller le réfrigérateur du mur après
l’installation.
Les trousses SmartConnect™ Refrigerator Tubing sont
disponibles dans les dimensions suivantes :
0,6 m (2 pi) – WX08X10002
1,8 m (8 pi) – WX08X10006
4,6 m (15 pi) – WX08X10015
7,6 m (25 pi) – WX08X10025
Assurez-vous que votre trousse ait au moins 2,4 m (8 pi)
comme indiqué ci-dessus.
NOTE : Les seuls tuyaux en matière plastique approuvés
par GE Appliances sont ceux qui font fournis dans les
trousses SmartConnect™ Refrigerator Tubing. N’utilisez
jamais un autre tuyau en matière plastique, car le tuyau
d’alimentation d’eau est tout le temps sous pression.
Certaines catégories de tuyaux en matière plastique
peuvent devenir cassants avec l’âge et peuvent se fendre,
en occasionnant des dommages d’inondation dans votre
maison.
• Vous pouvez acheter une trousse d’alimentation
d’eau GE Appliances (contenant un tuyau, un robinet
d’arrêt et les joints énumérés ci-dessous) chez votre
distributeur local ou en le commandant au service de
pièces et accessoires, au 800.626.2002.
• Une alimentation d’eau froide. Pour les modèles
sans filtre à eau, l’eau doit avoir une pression de
1,4 à 8,2 bars (20 à 120 p.s.i.). Pour les modèles avec
filtre à eau, l’eau doit avoir une pression de 2,8 à 8,2 bars
(40 à 120 p.s.i.).
● Une perceuse
électrique.
● Une clé de 1/2 po ou une clé anglaise.
● Un tournevis à lame plate et un tournevis Phillips.
INSTRUCTIONS D’INSTALLATION
49-60769 23
INSTRUCTIONS D’INSTALLATION
Instructions d’installation
INSTALLATION DE LA CONDUITE D’EAU (SUITE)
CE DONT VOUS AUREZ BESOIN
(suite)
● Deux écrous à compression d’un diamètre extérieur
de 6 mm (1/4 po) et deux bagues (manchons)—pour
brancher le tuyau en cuivre au robinet d’arrêt et
au robinet d’eau du réfrigérateur.
OU BIEN
● Si vous utilisez une trousse SmartConnect™ Refrigerator
Tubing, les garnitures nécessaires sont déjà montées au
tuyau.
● Si votre canalisation d’eau actuelle a un raccord évasé
à une extrémité, vous aurez besoin d’un adaptateur
(que vous trouverez dans votre magasin de matériel
de plomberie) pour brancher le tuyau d’eau au
réfrigérateur, OU BIEN vous pouvez couper le raccord
évasé à l’aide d’un coupe-tube, puis utiliser un raccord
à compression. Ne coupez jamais l’extrémité finie
d’un tuyau de la trousse SmartConnect™ Refrigerator
Tubing.
● Un robinet d’arrêt pour brancher le tuyau d’eau froide.
Le robinet d’arrêt doit avoir une entrée d’eau avec
un diamètre intérieur minimal de 5/32 po au point de
jonction avec LA CONDUITE D’EAU FROIDE. Des
robinets d’arrêt à étrier sont souvent inclus dans les
trousses d’alimentation d’eau. Avant d’acheter, assurez-
vous que le robinet à étrier se conforme à vos codes de
plomberie locaux.
Installez le robinet d’arrêt sur la canalisation d’eau potable la
plus fréquemment utilisée.
1
FERMEZ L’ALIMENTATION
PRINCIPALE D’EAU
Ouvrez le robinet le plus proche suffisamment
longtemps pour purger le tuyau.
2
CHOISISSEZ L’EMPLACEMENT
DU ROBINET
Percez un trou de 1/4 po dans le tuyau d’eau, à l’aide
d’un foret dur. Enlevez toute barbure due
au perçage du trou dans le tuyau. Faites attention de
ne pas laisser de l’eau couler dans votre perceuse
électrique. Si vous ne percez pas un trou de 1/4 po,
vous obtiendrez une alimentation d’eau réduite et des
glaçons plus petits.
3
PERCEZ UN TROU POUR LE
ROBINET
Percez un trou de 1/4 po dans le tuyau d’eau, à l’aide
d’un foret dur. Enlevez toute barbure due
au perçage du trou dans le tuyau. Faites attention
de ne pas laisser de l’eau couler dans votre perceuse
électrique. Si vous ne percez pas un trou de 1/4 po,
vous obtiendrez une alimentation d’eau réduite et des
glaçons plus petits.
4
FIXEZ LE ROBINET D’ARRÊT
Fixez le robinet d’arrêt au tuyau d’eau froide à l’aide
du collier de serrage.
NOTE : Vous devez vous conformer aux Codes
de plomberie 248CMR du Commonwealth
of Massachusetts. Les robinets d’arrêt à étrier
sont illégaux et leur utilisation n’est pas autorisée
au Massachusetts. Consultez votre plombier local.
Tuyau vertical
d’eau froide
Robinet d’arrêt
à étrier
Collier de serrage
24 49-60769
INSTALLATION DE LA CONDUITE D’EAU (SUITE)
Instructions d’installation
5
SERREZ LE COLLIER DE
SERRAGE
Serrez les vis du collier jusqu’à ce que la rondelle
d’étanchéité commence à enfler.
NOTE : Ne serrez pas trop. Vous risquez d’écraser
le tuyau de cuivre.
8
PURGEZ LE TUYAU
Ouvrez le robinet d’alimentation principale d’eau et
purgez le tuyau jusqu’à ce que l’eau soit claire.
Fermez l’eau au niveau du
robinet d’eau après écoulement
d’environ 1 litre (1 quart) d’eau
par le tuyau.
9
BRANCHEZ LE TUYAU À VOTRE
RÉFRIGÉRATEUR
NOTES:
●Avantdebrancherletuyauàvotreréfrigérateur,
assurez-vous que le cordon d’alimentation électrique
du réfrigérateur ne soit pas branché à la prise
murale.
●Sivotreréfrigérateurn’estpaséquipédefiltreà
eau, nous vous recommandons d’en monter un si
votre alimentation d’eau contient du sable ou des
particules qui peuvent boucher la grille du robinet
d’eau de votre réfrigérateur. Installez-le sur
la conduite d’eau près de votre réfrigérateur.
Si vous utilisez une trousse SmartConnect™
Refrigerator Tubing, vous aurez besoin d’un tuyau
additionnel (WX08X10002) pour brancher le filtre.
Ne coupez jamais un tuyau en matière plastique
pour installer votre filtre.
Enlevez le capuchon en matière plastique flexible du
robinet d’arrêt d’eau (branchement du réfrigérateur).
NOTE : Vous devez vous conformer aux Codes
de plomberie 248CMR du Commonwealth of
Massachusetts. Les robinets d’arrêt à étrier sont
illégaux et leur utilisation n’est pas autorisée au
Massachusetts. Consultez votre plombier local.
6
ACHEMINEZ LE TUYAU
Acheminez le tuyau du tuyau d’eau froide
au réfrigérateur.
Faites passer le tuyau par un trou percé dans le mur
ou le plancher (derrière le réfrigérateur ou au niveau
de l’armoire de cuisine adjacente), aussi près du mur
que possible.
NOTE : Assurez-vous qu’il y ait assez de tuyau en trop
(environ 2,44 m [8 pi] enroulés trois fois en cercles
d’environ 25 cm [10 po] de diamètre) pour vous
permettre de décoller le réfrigérateur du mur après
l’installation.
7
BRANCHEZ LE TUYAU AU
ROBINET
Placez un écrou de compression et une bague
(manchon) à l’extrémité du tuyau et branchez-les
au robinet d’arrêt.
Assurez-vous que le tuyau soit bien inséré dans
le robinet. Serrez fort l’écrou de compression.
Pour le tuyau en matière plastique d’une trousse
SmartConnect™ Refrigerator Tubing, insérez
l’extrémité moulée du tuyau dans le robinet d’arrêt
et serrez l’écrou de compression à la main, puis serrez
un autre tour avec une clé. Si vous serrez trop fort,
vous pouvez occasionner des fuites.
Rondelle
Entrée
Collier de
serrage
Vis du
collier
Robinet d’arrêt
à étrier
Écrou de compression
Tuyau
SmartConnect™
Presse-joint
Robinet
de sortie
Bague (manchon)
INSTALLATION INSTRUCTIONS
49-60769 25
INSTRUCTIONS D’INSTALLATION
Installation Instructions
INSTALLATION DE LA CONDUITE D’EAU (SUITE)
9
BRANCHEZ LE TUYAU À VOTRE
RÉFRIGÉRATEUR (Suite)
Placez l’écrou de compression et la bague (manchon)
à l’extrémité du tuyau comme l’indique l’illustration. Si
vous utilisez une trousse SmartConnect™ Refrigerator
Tubing, les écrous sont déjà assemblés au tuyau.
Insérez l’extrémité du tuyau dans le branchement
du robinet d’arrêt d’eau, le plus loin que possible.
Tout en tenant le tuyau, serrez le raccord.
Si vous utilisez un tuyau en matière plastique d’une
trousse SmartConnect™ Refrigerator Tubing, insérez
l’extrémité moulée du tuyau dans le branchement du
réfrigérateur et serrez l’écrou de compression à la
main, puis serrez un autre tour avec une clé. Si vous
serrez trop fort, vous pouvez occasionner des fuites.
Fixez le tuyau au collet fourni pour le tenir en position
verticale. Il est possible que vous ayez à disjoindre
le collet.
Collier de
serrage
1/4" Écrou de
compression
Tuyau
SmartConnect™
branchement
du réfrigérateur
1/4" Tuyau
Bague
(manchon)
10
FERMEZ L’EAU AU NIVEAU
DU ROBINET D’ARRÊT
Resserrez tout joint qui fuit.
Remettez en place le couvercle d’accès
du compartiment du compresseur.
12
BRANCHEZ LE RÉFRIGÉRATEUR
Disposez la spirale de tuyau en
cuivre de manière à ce qu’elle
ne vibre pas contre l’arrière de
votre réfrigérateur ou contre le
mur. Mettez votre réfrigérateur
à sa place contre le mur en le
poussant.
13
METTEZ EN MARCHE LA
MACHINE À GLAÇONS
Mettez le commutateur de
la machine à glaçon
en position ON (marche).
La machine à glaçons
ne se met en marche
que lorsqu’elle atteint
une température de
fonctionnement de – 9
°C (15 °F) ou moins.
Elle commence immédiatement à fonctionner si le
commutateur de la machine à glaçons est en position
ON (marche).
11
RÉINSTALLEZ LE COUVERCLE
Réinstallez le couvercle
d’accès du compartiment
du compresseur. Vous
devez utiliser les vis
enlevées précédemment
pour fixer le couvercle à
l’arrière de la carrosserie
du réfrigérateur. La
remise en place du
couvercle est essentielle
au bon fonctionnement
du réfrigérateur. La
conduite d’eau doit sortir
par la fente de détente
d’eau du côté droit,
au-dessus du câble
électrique.
Conduite
d’eau
Câble
électrique
26 49-60769
Instructions d’installation de l’accessoire
INSTRUCTIONS D’INSTALLATION DE L’ACCESSOIRE
Conseils de dépannage... Avant de faire un appel de service
Économisez temps et argent! Consultez d’abord les tableaux des pages suivantes et vous pourriez vous éviter un appel de
service.Si nécessaire, une visite de service peut être programmée en nous visitant sur GEAppliances.com ou en composant 800.
GECARES 800.432.2737. Au Canada, visitez GEAppliances.ca ou appelez 800.561.3344.
Problème Causes possibles Solutions
La machine à glaçons
automatique ne fonctionne
pas/ produit pas de glaçons
Le compartiment congélation est
trop chaud.
Après avoir installé l’ensemble, attendez 24 heures que
le réfrigérateur soit complètement refroidi. Quand le
compartiment est froid, la machine à glaçons se met à produire
des glaçons.
La machine à glaçons n’est pas en
marche.
Mettez le commutateur de marche en position ON (marche).
La machine à glaçons n’est pas
bien branchée.
Veillez à ce que la fiche du cordon d’alimentation de la
machine à glaçons est bien
insérée dans la prise. Voir la
section « Branchez la
machine à glaçons » dans
les instructions d’installation.
La conduite d’eau est coudée. Assurez-vous que la conduite d’eau en matière plastique qui
va du robinet à l’entrée de conduite d’eau de la machine ne
soit pas coudée. Voyez « Branchez la conduite d’eau » dans
les instructions d’installation. Un coude dans la conduite d’eau
réduit la circulation dans la conduite d’eau.
L’alimentation d’eau est fermée ou
non branchée.
Après avoir installé l’ensemble, assurez-vous que
l’alimentation d’eau de la maison au réfrigérateur soit bien
ouverte.
L’entassement des glaçons dans le
bac à glaçons occasionne un arrêt
de la machine à glaçons.
Égalisez les glaçons à la main.
Le robinet d’eau n’est pas bien
branché.
Assurez-vous que l’adaptateur du fil du robinet soit
complètement branché dans le connecteur mâle et les
contacts sur le robinet d’eau. Voyez « Fixez le robinet d’eau »
dans les instructions d’installation.
Bras
palpeur
Commutateur
de marche
Machine
à glaçons
(L’aspect peut varier)
Agrafes dans les
taquets de verrouillage
Taquets
de verrouillage
Crochet
Bornes du
robinet
Bornes du robinet
49-60769 27
Conseils de dépannage... Avant de faire un appel de service
Instructions d’installation de l’accessoire
INSTRUCTIONS D’INSTALLATION DE L’ACCESSOIRE
Problème Causes possibles Solutions
L’eau fuit autour de la tasse
de remplissage
Il y a de la mousse dans la tasse
de remplissage resultant de
l’installation de la conduite de
remplissage.
Si vous avez installé la conduite de remplissage en la faisant
glisser par l’arrière du réfrigérateur, vous pouvez avoir entraîné
des morceaux de mousse en le
poussant. Cette mousse gênera la
circulation de l’eau dans la tasse de
remplissage.Vériezlatasseet
assurez-vous qu’il n’y ait pas de
morceaux de mousse.
La conduite de remplissage ne
repose pas bien dans la tasse de
remplissage.
Vériezquelaconduitederemplissagesoitbieninséréedans
l’ouverture de la
tasse de
remplissage. Voyez
« Montez la machine
à glaçons » dans les
instructions
d’installation.
L’eau fuit derrière le
réfrigérateur
L’alimentation d’eau de la maison
n’est pas bien branchée au
robinet d’eau.
Vériezquel’alimentationd’eausoitbienbranchéeaurobinet
d’eau. Consultez Instructions pour l’installation de la conduite
d’eau.
La conduite d’eau n’est pas bien
branchée à l’entrée de conduite
d’eau.
Vériezquelaconduite
d’eau en matière plastique
qui va du robinet à l’entrée de
conduited’eausoitbienxée
par le collier de serrage
Consultez Branchement de la
conduite d’eau.
La formation de glaçons
est lente/ Le compartiment
congélateur n’est pas
suffisamment froid
La porte est restée ouverte. Vériezqu’unpaquetdenourrituren’empêchepasunebonne
fermeture de la porte.
Le bouton de réglage de
température est mis à une
réglage trop basse.
Consultez Bouton de réglage de température dans le manuel
d’utilisation du réfrigérateur.
Les glaçons sont trop
petits/ La formation de
glaçons est lente
Le robinet d’arrêt de l’eau
qui relie le réfrigérateur à la
canalisation d’alimentation d’eau
peut être bouché.
Nous recommandons de percer un trou de 1/4 po dans la
conduite d’eau pour brancher le robinet d’arrêt d’eau. Si vous ne
percez pas un trou de 1/4 po, vous
pouvez occasionner une réduction dans
la production de glaçons ou dans la
taille des glaçons produits. Voir
Installation de la conduite d’eau.
La conduite d’eau est coudée. Vériezquelaconduite
d’eau en matière plastique qui va
du robinet à l’entrée de conduite
d’eau ne soit pas coudée.Voyez «
Branchez la conduite d’eau »
dans les instructions d’installation.
Un coude réduira la circulation à
la machine à glaçons.
Les cubes de glace ne
tombent pas dans le bac
Le cordon de la machine à
glaçons cause un désaligne ment
de la machine/du bac.
S’assurer que le cordon électrique de la machine se trouve dans
le crochet tel que décrit à Instructions d’installation.
Les glaçons ont une odeur
ou un goû
Le bac à glaçons doit être
nettoyé.
Videz et lavez le bac à glaçons. Jetez les vieux glaçons.
Les aliments donnent de l’odeur
ou du goût aux glaçons.
Emballez bien les aliments.
L’intérieur du réfrigérateur a
besoin d’être nettoyé.
Consultez Soins et nettoyage de votre réfrigérateur dans le
manuel d’utilisation du réfrigérateur.
Il y a un bourdonnement
fréquent
C’est normal. Pendant le fonctionnement normal du réfrigérateur, le robinet
d’eau bourdonne quand la machine à glaçons se remplit d’eau.
Conduite de
remplissage
Conduite de
remplissage
Tasse de
remplissage
Entrée de
conduite d’eau
Collier de serrage
Conduite
d’eau
Percez un trou
de 1/4 po dans
la conduite d’eau
Dispositifs
de fixation avec
envers adhésif
pour la conduite
d’eau
28 49-60769
Imprimé aux États-Unis.
Soutien au consommateur
Site Web de GE Appliances
Vous avez une question ou vous avez besoin d’aide pour votre appareil électroménager? Visitez le site Web de GE
Appliances 24 heures par jour, tous les jours de l’année! Vous pouvez aussi y trouver d’autres formidables produits
GE Appliances et tirer avantage de tous nos services d’assistance en ligne. Aux États-Unis : GEAppliances.com
Au Canada : GEAppliances.ca
Enregistrez votre électroménager
Enregistrez votre nouvel appareil en ligne au moment qui vous convient le mieux! L’enregistrement de votre produit
dans les délais prescrits permet une meilleure communication et un service rapide, selon les modalités de votre
garantie, si besoin est. Vous pouvez également envoyer par courrier la carte d’enregistrement pré-imprimée qui se
trouve dans l’emballage de votre appareil.
Aux États-Unis : GEAppliances.com/register
Au Canada : Prodsupport.mabe.ca/crm/Products/ProductRegistration.aspx
Service de réparation
Un service de réparation expert GE Appliances se trouve à quelques pas de chez vous. Rendez-vous sur notre site
et programmez, à votre convenance, une visite de réparation à n’importe quel jour de l’année.
Aux États-Unis : GEAppliances.com/ge/service-and-support/service.htm ou composez le 800.432.2737 durant
les heures normales de bureau.
Au Canada : GEAppliances.ca/en/support/service-request ou composez le 800.561.3344
Prolongation de garantie
Procurez-vous une prolongation de garantie GE Appliances et informez-vous des rabais spéciaux en vigueur
pendant la durée de votre garantie. Vous pouvez vous la procurer en ligne en tout temps. Les services GE
Appliances seront toujours disponibles après l’expiration de la garantie. Aux États-Unis :
GEAppliances.com/ge/service-and-support/shop-for-extended-service-plans.htm ou composez le 800.626.2224
durant les heures normales de bureau.
Au Canada : GEAppliances.ca/en/support/purchase-extended-warranty ou composez le 800.290.9029
Connectivité à distance
Pour de l’assistance concernant la connectivité au réseau sans fil (pour les modèles équipés de cette fonction),
visitez notre site Web au GEAppliances.com/ge/connected-appliances/ ou composez le 800.220.6899 aux
États-Unis seulement.
Pièces et accessoires
Les personnes ayant les compétences requises pour réparer elles-mêmes leurs appareils peuvent recevoir
directement à la maison des pièces ou accessoires (les cartes VISA, MasterCard et Discover sont acceptées).
Commandez en ligne 24 heures par jour.
Aux États-Unis : GEApplianceparts.com ou par téléphone au 877.959.8688 durant les heures normales de bureau.
Les instructions contenues dans le présent manuel comportent des procédures que tout utilisateur peut
effectuer. Les autres types de réparation doivent généralement être confiés à un technicien qualifié. Usez de
prudence : une réparation ou un entretien mal effectués peuvent rendre l’utilisation de l’appareil dangereuse.
Les consommateurs au Canada doivent consulter les pages jaunes pour connaître le centre de service Mabe le
plus proche, visiter notre site Web au GEAppliances.ca/en/products/parts-filters-accessories ou composer le
1.800.661.1616.
Communiquez avec nous
Si vous n’êtes pas satisfait du service après-vente de GE Appliances, communiquez avec nous depuis notre site Web
en fournissant tous les détails dont votre numéro de téléphone, ou écrivez à :
Aux États-Unis : General Manager, Customer Relations | GE Appliances, Appliance Park | Louisville, KY 40225
GEAppliances.com/ge/service-and-support/contact.htm
Au Canada : Director, Consumer Relations, Mabe Canada Inc. | Suite 310, 1 Factory Lane | Moncton, N.B. E1C 9M3
GEAppliances.ca/en/contact-us
SOUTIEN AU CONSOMMATEUR
49-60769 06-17 GEA
REFRIGERADORES
Freezer Inferior
ESPAÑOL
GLE12HSLSS
MANUAL DEL
PROPIETARIO E
INSTRUCCIONES DE
INSTALACIÓN
INFORMACIÓN DE SEGURIDAD ..3
OPERACIÓN DEL REFRIGERADORE
Controles ...............................5
Estantes y Repisas y Bandejas .............6
Cestos de la puerta ......................7
Cajones del Freezer ......................7
CUIDADO Y LIMPIEZA .............7
INSTRUCCIONES PARA
LA INSTALACIÓN
Preparación para instalar el refrigerador ....9
Inversión de Balanceo de la Puerta ........10
SOLUCIÓN DE PROBLEMAS
Sonidos normales de operación ..........13
Consejos para la solución de problemas ...14
GARANTÍA ..........................16
ACCESORIO .........................17
Instrucciones de Instalación
la máquina de hielo .....................17
SOPORTE AL CONSUMIDOR .....28
Escriba los números de modelo
y de serie aquí:
Nº de Modelo ____________
Nº de Serie ______________
Busque estos números en una etiqueta
del lado izquierdo, cerca de la parte
intermedia del compartimiento del
refrigerador.
GE es una marca registrada de General Electric Company. Fabricado bajo licencia de marca.
2 49-60769
GRACIAS POR HACER QUE GE APPLIANCES SEA PARTE DE SU HOGAR.
Ya sea que haya crecido usando GE Appliances, o que ésta es su primera vez, nos complace
tenerlo en la familia.
Sentimos orgullo por el nivel de arte, innovación y diseño de cada uno de los electrodomésticos de
GE Appliances, y creemos que usted también. Entre otras cosas, el registro de su electrodoméstico
asegura que podamos entregarle información importante del producto y detalles de la garantía
cuando los necesite.
Registre su electrodoméstico GE ahora a través de Internet. Sitios Web y números telefónicos útiles
están disponibles en la sección de Soporte para el Consumidor de este Manual del Propietario.
También puede enviar una carta en la tarjeta de inscripción preimpresa que se incluye con
el material embalado.
49-60769 3
INFORMACIÓN DE SEGURIDAD
INFORMACIÓN IMPORTANTE DE SEGURIDAD
LEA TODAS LAS INSTRUCCIONES ANTES DE USAR
ADVERTENCIAS DE LA PROPOSICIÓN 65 DEL ESTADO DE CALIFORNIA
ADVERTENCIA
Este producto contiene uno o más químicos que el Estado de California entiende que
producen cáncer y defectos en el nacimiento u otros daños reproductivos.
PRECAUCIÓN
A fin de reducir el riesgo de lesiones al usar el refrigerador, siga estas precauciones
básicas.
■ Nolimpieestantesdevidrionitapasconaguacaliente
cuando estén fríos. Los estantes de vidrio y las tapas
se pueden romper si son expuestos a cambios de
temperatura repentinos o impactos, tales como sacudones
o caídas. El vidrio templado está diseñado para destruirse
en pequeñas piezas en caso de rotura.
■ Mantengalosdedosfueradelosespaciosde“riesgode
lastimaduras”; los despejes entre las puertas y entre las
puertas y el gabinete son necesariamente pequeños.
Tenga el cuidado de cerrar las puertas cuando los niños
se encuentren en el área.
■ Notoquelassuperficiesfríasdelcompartimientodel
freezer cuando las manos estén húmedas o mojadas,
ya que la piel se podrá adherir a estas superficies
extremadamente frías.
■ Novuelvaacongelarcomidasquehayanestado
totalmente congeladas en forma previa.
■ Enrefrigeradoresconmáquinasdehacerhielo
automáticas, evite el contacto con las partes móviles del
mecanismo eyector o con el elemento de calefacción que
liberaloscubos.Nocoloquelosdedosnilasmanosenel
mecanismo de la máquina de hielo automática mientras el
refrigerador esté enchufado.
ADVERTENCIA
A fin de reducir el riesgo de incendio, explosión, descargas eléctricas o lesiones al usar
su refrigerador, siga estas precauciones básicas de seguridad:
■ Esterefrigeradorsedeberáinstalaryubicar
adecuadamente de acuerdo con las Instrucciones de
Instalación antes de ser usado.
■ Desenchufeelrefrigeradorantesdehacerreparaciones,
reemplazar una lámpara de luz o hacer una limpieza.
Nota:Lacorrientequevaalrefrigeradornopuedeser
desconectada por ninguna configuración del panel de
control.
Nota:Lasreparacionesdeberánserrealizadasporun
Profesional del Servicio Técnico calificado.
■ Reemplacetodaslaspiezasypanelesantesdeluso.
■ Noguardeniusegasolinauotrosvaporesinflamablesy
líquidos cerca de este u otros electrodomésticos.
■ Donotuseanextensioncord.
■ Afindeevitarriesgosdequelosniñossufranasfixiao
queden atrapados, retire las puertas de comidas frescas y
del freezer de cualquier refrigerador antes de deshacerse
o dejar de usar el mismo.
■ Nopermitaquelosniñossetrepen,parenocuelguende
las manijas de la puerta o de los estantes del refrigerador.
Podrían sufrir lesiones graves.
INSTALACIÓN
ADVERTENCIA
RIESGO DE EXPLOSIÓN
Mantenga cualquier material y vapores inflamables, tales como gasolina, alejados del refrigerador. Si no se cumple con esto
se podrá producir una explosión, incendio o la muerte.
4 49-60769
CONEXIÓN DE LA ELECTRICIDAD
INFORMACIÓN DE SEGURIDAD
INFORMACIÓN IMPORTANTE DE SEGURIDAD
LEA TODAS LAS INSTRUCCIONES ANTES DE USAR
LEA Y GUARDE ESTAS INSTRUCCIONES
Nunca, bajo ninguna circunstancia, corte o elimine el tercer cable (tierra) del cable de corriente. Para su seguridad
personal, este electrodoméstico debe estar adecuadamente conectado a tierra.
El cable de corriente de este electrodoméstico contiene un
enchufe de 3 cables (conexión a tierra) que se conecta a un
tomacorriente de pared estándar de 3 cables (conexión a
tierra) para minimizar la posibilidad de riesgos de descargas
eléctricas por parte del mismo.
Contrate a un electricista calificado para que controle el
tomacorriente y el circuito eléctrico, a fin de asegurar que el
enchufe esté correctamente conectado a tierra.
En caso de contar con un tomacorriente de pared de 2
cables, es su responsabilidad y obligación reemplazarlo
por un tomacorriente de pared de 3 cables correctamente
conectadoatierra.Nouseunadaptador.
El refrigerador debería estar siempre conectado a un enchufe
específico con un índice de voltaje equivalente al que figura
en su etiqueta de características técnicas.
Se requiere un suministro eléctrico con fusible y conexión
a tierra de 115 voltios de CA, 60 Hz, 15 o 20 amperes.
Esto garantiza el mejor funcionamiento y además previene
la sobrecarga de los circuitos del hogar, lo cual podría
ocasionar riesgos de incendio debido al recalentamiento de
cables.
Nuncadesenchufeelrefrigeradortirandodelcablede
corriente. Siempre tome su enchufe firmemente y empuje el
mismo hacia afuera para retirarlo.
Repare o reemplace de inmediato todos los cables de
corrientepeladosoconcualquiertipodedaño.Nouse
un cable con cortaduras o abrasión sobre su extensión o
extremos.
Al alejar el refrigerador de la pared, se deberá tener cuidado
de que no ruede sobre ni dañe el cable de corriente.
ADVERTENCIA
RIESGO DE DESCARGA ELÉCTRICA
Enchufe en un tomacorriente con conexión a tierra de 3 cables.
Noelimineelcabledeconexiónatierra.
Nouseunadaptador.
Nouseunprolongador.
Si no se siguen estas instrucciones se podrá producir a muerte, incendios o descargas eléctricas.
ADVERTENCIA
SUFICIENCIA Y PELIGRO DE ENTRADAMIENTO DE NIÑOS
Retire del refrigerador las puertas de comidas frescas y del freezer, antes de descartar el refrigerador. Si esto no se realiza,
los niños podrán quedar atrapados y ocasionar la muerte o daño cerebral.
IMPORTANTE: Que un niño quede atrapado o que sufra
una asfixia no son problemas del pasado. Los refrigeradores
antiguos o abandonados aún son peligrosos, incluso aunque
seconservenpor“sólounospocosdías”.Sisedesharáde
su antiguo refrigerador, siga las siguientes instrucciones a fin
de evitar accidentes.
Antes de Descartar su Antiguo Refrigerador:
■ Retire las puertas de comidas frescas y del freezer.
■Dejelosestantesensulugardemodoquelosniñosno
puedan trepar dentro con facilidad.
Refrigerantes
Todos los productos de refrigeración cuentan con
refrigerantes, que de acuerdo con la ley federal deberán ser
eliminados antes de descartar el producto. Si se deshará de
un producto de refrigeración antiguo, consulte a la compañía
a cargo sobre cómo deshacerse del mismo.
FORMA ADECUADA DE DESCARTAR SU ANTIGUO REFRIGERADOR
49-60769 5
Control de Temperatura del Refrigerador
Este refrigerador cuenta con 3 zonas de temperatura:
Heladera, Freezer, TempZone. Sus rangos de temperatura
son: Heladera 33°F a 41°F, Freezer -6°F a 6°F, TempZone
32°F, 34°F, 36°F. Su refrigerador contará con una
configuración recomendada de fábrica de 37°F para Fresh
Food (Comida Fresca), 0°F para el Freezer y 32°F para la
bandeja del TempZone. La pantalla de temperatura mostrará
la configuración de temperatura actual configurada y la luz de
la zona (Heladera, Freezer o TempZone) estará encendida.
A fin de ajustar la temperatura de cada zona, presione Zone
Select (Selección de Zona). La luz de la zona seleccionada
estará encendida. Continúe presionando para alternar entre 3
zonas de temperatura. La zona será configurada luego de 3
segundos. Ajuste la temperatura presionando Temp Control
(Control de Temperatura). La pantalla de temperatura
mostrará el ascenso de temperatura a medida que la
presione. Una vez que encuentre la temperatura deseada, el
control ajustará de forma automática el refrigerador en esta
configuración.Nonecesitarápresionarningúnbotón.
TurboCool y TurboFreeze
DuranteTurboCool (Frío Turbo), la temperatura del
refrigeradorpodráalcanzarlos33°F.DuranteTurboFreeze
(Congelación Turbo), la temperatura del freezer podrá alcanzar
los -13°F si la temperatura de la habitación es superior a los
73°F, -7°F si la temperatura de la habitación es inferior a los
73°F.
Para ingresar TurboCool (Frío Turbo) o TurboFreeze
(Congelación Turbo) o ambos, presione la tecla de modo.
TurboCool (Frío Turbo) se iluminará. Si sale de la función
sin presionar ningún botón, TurboCool (Frío Turbo) será
configurado. Al presionar la tecla de modo una segunda
vez, se configurará TurboFreeze (Congelación Turbo); si
sale de la función sin presionar ningún botón, TurboFreeze
(Congelación Turbo) será configurada.
Al presionar la tecla de modo una tercera vez, se iluminarán
tanto TurboCool (Frío Turbo) como TurboFreeze
(Congelación Turbo); si sale de la función sin presionar
ningún botón, ambas funciones serán configuradas.
Para salir de las funciones Turbo, presione la tecla de modo
nuevamente.
NOTA: DurantelosmodosTurbo,tantolatemperaturadel
refrigerador como la del freezer podrán ser ajustadas.
Bloqueo
Mantenga presionado el símbolo de bloqueo durante 3
segundos. El círculo alrededor del símbolo de bloqueo se
iluminará y la pantalla de control será bloqueada. Los botones
no estarán activos.
Para salir del bloqueo, mantenga presionado el símbolo de
bloqueo nuevamente durante 3 segundos. La luz alrededor del
bloqueo se apagará.
NOTA: La pantalla se apagará luego de 30 segundos si la
pantalla de control no fue tocada. Presione cualquier botón del
panel de control y éste será exhibido nuevamente.
Controles
OPERACIÓN DEL REFRIGERADORE: Controles
°F
Zone Select
Fridge
Freezer
TempZone
Temp Control
Turbo
Cool
Turbo
Freeze
Mode
Control Lock hold 3 sec
Modo Sabático
Presione la function ZoneSelect (Selección de Zona) y Temp
Control (Control de Temperatura) de forma simultánea
durante 5 segundos para ingresar y salir de Sabbath Mode
(Modo Sabático). Active Sabbath Mode (Modo Sabático)
para apagar las luces internas, el control de temperatura y
las funciones avanzadas. El compresor funcionará con una
descongelación por tiempo cuando esté en Sabbath Mode
(Modo Sabático). Sabbath Mode (Modo Sabático) durará 76
horas, si no sale del modo de forma manual.
6 49-60769
Estantes y Repisas y Bandejas
OPERACIÓN DEL REFRIGERADORE: Estantes y Repisas y Bandejas
Cajón Plegable
Para crear espacio para botellas grandes y altas de leche
y bebida. Levante la parte trasera del estante frontal, retire
lentamente y libere el cajón. La parte trasera del estante caerá
de forma automática. Empuje el estante frontal por debajo de
la repisa trasera.
A fin de retirar la repisa, levante la estructura frontal hacia
afuera de los sujetadores y retire la misma. .
Estante con Repisas
Gire ambas repisas de vino hacia abajo, como se muestra en
la imagen para guardar vinos. Esta repisa puede ser ajustada
en 2 ubicaciones.
PRECAUCIÓN
Nolimpieestantesdevidrio
ni tapas con agua caliente cuando estén fríos. Los estantes
de vidrio y las tapas se pueden romper si son expuestos a
cambios de temperatura repentinos o impactos tales como
sacudones o caídas. El vidrio templado está diseñado para
destruirse en pequeñas piezas en caso de rotura.
NOTA: Nobloqueelasalidadeairecolocandoítemsde
comida directamente contra ésta. Se podrán producir
temperaturas erráticas.
Bandeja Multipropósito
Esta bandeja puede ser usada para guardar verduras, frutas,
refrigerios, etc.
Bandeja TempZone
Ajuste la temperatura de la bandeja a través del panel de
control de temperatura. Esta bandeja puede contar con 3
configuraciones de temperatura: 32°F, 34°F, 36°F. Puede
ser usada como bandeja para carne al ser configurada en la
temperatura más baja.
A fin de retirar la bandeja de TempZone, empuje la bandeja
hacia afuera (1), levante la tapa de la bandeja suavemente (2),
incline la bandeja hacia arriba (3), y empuje la bandeja hacia
afuera (4).
Cajón Plegable
Estante con Repisas
Bandeja Multipropósito
Bandeja de TempZone
49-60769 7
Cestos de la puerta
Cajones del Freezer
OPERACIÓN DEL REFRIGERADORE: Cestos de la puerta / Cajones del Freezer
Cestos de la Puerta del Freezer
A fin de retirar los cestos de la puerta, deslice el cesto hacia
arriba sobre la base de apoyo de la puerta y empuje hacia
afuera.
A fin de instalar los cestos de la puerta, deslice el cesto sobre
la base de apoyo de la puerta. El cesto pequeño se ubica en
la parte superior, en cualquiera de los grupos de bases de
apoyo. Los cestos grandes se ubican en la parte inferior y en
el medio.
NOTA: Colocar los cestos de la puerta en posiciones
equivocadas hará que no sea posible cerrar la puerta de
Comidas Frescas.
Cajón Superior
El divisor puede ser ubicado en 2 posiciones para una mejor
organización del cajón. Levante el divisor para poder retirarlo.
Desliceelmismosobreunadelas2basesdeapoyodelcajón
para su instalación.
Cajón Inferior
El cajón inferior cuenta con una bandeja extraíble que se
desliza hacia adelante y atrás, para generar mayor espacio de
almacenamiento. A fin de retirar la bandeja, levante la misma
del cajón.
8 49-60769
Care and Cuidado y limpieza
Limpieza exterior
Las manijas de la puerta y accesorio (en algunos modelos).
Limpie con un paño humedecido con agua jabonosa. Seque
con un paño seco.
Mantenga el exterior limpio. Límpielo con un paño
ligeramente humedecido con cera de cocina para
electrodomésticos o detergente líquido suave para platos.
Seque y brille con un paño limpio y seco.
Nolimpieelrefrigeradorconunpañosucioparaplatosocon
una toalla mojada. Estos pueden dejar residuos y pueden
erosionarlapintura.Nousealmohadillasderestregar,
limpiadores en polvo, blanqueadores o limpiadores que
contengan blanqueadores o amoníaco ya que estos productos
pueden raspar y debilitar el acabado de pintura.
Los puertas y las manijas de las puertas de acero
inoxidable (en algunos modelos) pueden ser limpiados con
un limpiador para acero inoxidable para usos comerciales.
Los limpiadores con ácido oxálico tales como Bar Keepers
Friend Soft Cleanser™ eliminarán el óxido sobre la superficie,
deslustres y pequeñas manchas. Use sólo un limpiador líquido
libre de material abrasivo y frote en la dirección de las líneas
delcepilloconunaesponjasuaveyhúmeda.Noutilicecera
para electrodomésticos sobre el acero inoxidable.
CUIDADO Y LIMPIEZA
Luz
EsterefrigeradorcuentaconunaluzLED.Silaluzserompeo
se apaga, llame al servicio técnico.
Mover el refrigerador
Tenga cuidado al mover el refrigerador lejos de la pared.
Todos los tipos de cubiertas de piso se pueden dañar,
particularmente las cubiertas acojinadas y aquellas con
superficies con diseños en relieve.
Empuje el refrigerador hacia afuera de forma recta y regrese
el mismo a su posición empujándolo hacia adentro.Mover el
refrigerador hacia una ubicación lateral, o inclinar la unidad
hacia la esquina para empujarlo hacia usted o hacia adelante,
podrá ocasionar daños sobre la cobertura del piso o el
refrigerador.
Cuando empuje de nuevo el refrigerador, asegúrese de no
pisar el cable eléctrico o la línea de suministro a la máquina de
hielos (en algunos modelos).
Ajuste las patas niveladoras y asegúrese de que la unidad
quede nivelada.
Limpieza interior
Para ayudar a evitar olores, deje una caja abierta de
bicarbonato en los compartimientos de alimentos frescos y en
el congelador.
Desconecte el refrigerador antes de limpiarlo. Si esto no es
práctico, escurra la humedad excesiva con una esponja o paño
al limpiar alrededor de los interruptores, luces o controles.
Use una solución de agua tibia y bicarbonato—una cucharada
(15 ml) de bicarbonato para un cuarto (1 litro) de agua. Esto
limpia y neutraliza los olores. Enjuague y seque.
Despuésdelimpiarlosempaquesdelapuerta,apliqueuna
capa delgada de vaselina en los empaques de la puerta en el
costado de la bisagra. Esto ayuda a evitar que los empaques
se peguen y se doblen hasta perder su forma.
PRECAUCIÓN
Nolimpieestantesdevidrio
ni tapas con agua caliente cuando estén fríos. Los estantes
de vidrio y las tapas se pueden romper si son expuestos a
cambios de temperatura repentinos o impactos tales como
sacudones o caídas. El vidrio templado está diseñado para
destruirse en pequeñas piezas en caso de rotura.
Nolaveningunaparteplásticadelrefrigeradorenlalavadora
de platos.
49-60769 9
CUIDADO Y LIMPIEZA
Cuidado y limpieza And Cleaning
Cómo prepararse para las vacaciones
Para una largas vacaciones o ausencias, retire los alimentos
y desconecte el refrigerador. Gire el dial de control de la
temperatura hacia la posición OFF (apagado), y limpie el
interior con una solución de una cucharada de bicarbonato (15
ml)yuncuarto(1litro)deagua.Dejelaspuertasabiertas.
Si una máquina de hielos fue instalada, deberá ser apagada;
mueva el interruptor hasta la posición OFF (apagado) en el
modelo con interruptor de encendido. Cierre el suministro de
agua conectado al refrigerador.
Si la temperatura puede caer por debajo del punto de
congelamiento, haga que una persona calificada drene el
sistema del suministro de agua (en algunos modelos) para
evitar serios daños a la propiedad causados por inundaciones.
Cómo prepararse para trasladarse
Asegure todos los artículos sueltos como los estantes y
cajones pegándolos con cinta en su lugar para evitar daños.
A fin de evitar la apertura de puertas durante el movimiento,
asegure las mismas al cuerpo con cinta. Asegúrese de que el
refrigerador permanezca en una posición vertical durante el
traslado.
10 49-60769
Instrucciones de instalación GLE12HSLSS
Dejelossiguientesespaciosparafacilitarla
instalación, una adecuada circulación de aire y
plomería y conexiones eléctricas.
Costados 1/8” (3 mm)
Parte Superior 1/8” (3 mm)
Parte Superior 1” (25 mm)
ÁREA
Las patas niveladoras cerca de cada esquina delantera
del refrigerador son ajustables. Éstas colocan firmemente
el refrigerador y evitan que se mueva cuando las puertas
se abran. Las patas niveladoras se deben colocar de
manera que el frente del refrigerador se levante lo
suficiente para que las puertas se cierren fácilmente
cuando se abran hasta la mitad.
Gire las patas niveladoras en el sentido de las manecillas
del reloj para levantar el refrigerador, y en el sentido
contrario para bajarlo.
RODILLOS Y PATAS NIVELADORAS
¿Preguntas? Llame a 800.GE.CARES (800.432.2737) o visite nuestro sitio web en:
GEAppliances.com
En Canadá, llame al 1.800.561.3344 o visite nuestro Sitio Web en: www.GEAppliances.ca
INSTRUCCIONES DE INSTALACIÓN
Hola
Patas
Niveladoras
Lo
ANTES DE EMPEZAR
Lea estas instrucciones completa y
cuidadosamente.
• IMPORTANTE – Guarde estas instrucciones
para uso del inspector local.
• IMPORTANTE – Observe todos los códigos y
órdenes de ley.
• Nota al instalador – Asegúrese de dejar estas
instrucciones con el consumidor.
• Nota al consumidor – Conserve estas instrucciones
para referencia futura.
• Nivel de destreza – La instalación de este aparato
requiere de destrezas mecánicas básicas.
• Tiempo de ejecución – Instalación del refrigerador
15 minutos
Invertir el vaivén de la puerta
15 minutos
• La instalación apropiada es la responsabilidad del
instalador.
• La falla del producto debido a una instalación
inadecuada no está cubierta por la garantía.
• Noinstaleelrefrigeradordondelatemperaturabaje
de 55°F (12.7°C) ya que no correrá con suficiente
frecuencia para mantener las temperaturas apropiadas.
•Noinstaleelrefrigeradordondelatemperaturasea
superior a los 100ºF (37ºC), ya que no funcionará de
forma correcta.
•Noinstaleelrefrigeradorenunaubicaciónexpuestaal
agua (lluvia, etc.) o en contacto directo con la luz solar.
• Instálela en un piso fuerte para que lo soporte con carga
completa.
UBICACIÓN DEL REFRIGERADOR
49-60769 11
INSTRUCCIONES DE INSTALACIÓN
Instrucciones de instalación
CÓMO INVERTIR EL VAIVÉN DE LA PUERTA
ANTES DE INICIAR
1. Desconecte el refrigerador del tomacorriente
eléctrico.
2. Desocupetodoslosestantesdelapuerta,incluyendoel
compartimiento de lácteos.
IMPORTANTE: No permita que ninguna puerta se caiga
al piso, ya que esto podría dañar el freno de la puerta.
1.Desenrosquelos4tornillosenlapartesuperiordela
carcasa frontal.
2. Retire la tapa de la carcasa frontal superior y la
inserción de la tapa. La inserción de la tapa se desliza
hacia afuera, en dirección a la parte inferior de la tapa.
Llave Allen
Tornillos
Inserción
de la Tapa
Empuje hacia
Abajo
Tapa de la
Carcasa
Frontal
Al invertir el vaivén de la puerta:
• Lea las instrucciones completamente antes de empezar.
• Ajuste todos los tornillos de la bisagra, pero no ajuste en
exceso para evitar dañar la capa de pintura.
• Maneje las partes con cuidado para evitar raspar la
pintura.
• Ajuste los tornillos con sus partes relacionadas, a fin de
evitar su pérdida.
•Dispongadeunasuperficiedetrabajoquenoseraspe
para las puertas.
PRECAUCIÓN
Riesgo al Levantar
La Puerta de Comidas Frescas y las puertas del Freezer
son pesadas. Use ambas manos para asegurar las
puertas antes de levantarlas.
IMPORTANTE: Una vez que empiece, no mueva el
gabinete hasta que haya completado el proceso de invertir
el vaivén de la puerta.
Estas instrucciones son para cambiar las bisagras del
lado derecho al izquierdo, si alguna vez desea cambiar
las bisagras al lado derecho nuevamente, siga las mismas
instrucciones e invierta toda las referencias hacia la
izquierda y derecha.ght.
NOTAS IMPORTANTES
Destornilladordeestrella
HERRAMIENTAS REQUERIDAS
Cinta de enmascarar
Llaves con
extremos abiertos
o llave ajustable de
5/16” y 3/8”
Pinzas
3.Retirelatapadelabisagra.Deformacuidadosa,libere
loscablesdelossujetadores.Desconecteelcable.
4. Retire la tapa de la puerta superior, insertando un
destornillador de cabeza plana en la brecha entre la
tapa de la puerta y la carcasa de la puerta. Aplique
presión para hacer salir la tapa de la puerta.
5. Desenrosquelabisagrasuperiordelgabinete,mientras
sostiene la puerta.
6. Retire la puerta directamente de la bisagra inferior.
Dejelapuertaauncostado.
7. Desenrosqueyretirelabisagrainferiordelgabinete.
Tapa de la Puerta
Superior
Tapa de la Bisagra
Sujetadores
Bisagra
Tornillos
Bisagra
Tornillos
Bisagra Inferior
12 49-60769
Instrucciones de instalación
CÓMO INVERTIR EL VAIVÉN DE LA PUERTA (CONT.)
INSTRUCCIONES DE INSTALACIÓN
8. Retire las tapas de los agujeros de los tornillos del
lado izquierdo del parteluz intermedio, donde la nueva
bisagra será instalada. Coloque las tapas de los
agujeros para tornillos sobre los agujeros donde retiró
la bisagra anterior.
9. Instale la nueva bisagra inferior izquierda incluida con
la unidad del lado izquierdo del parteluz intermedio.
Coloque la puerta en la bisagra inferior izquierda recién
instalada.
10. Retire la bisagra superior de la puerta. Coloque a un
lado las bisagras superior e inferior derechas. Conserve
las mismas para volver a hacer girar la puerta en su
configuración original.
11. Desenrosqueeltopedelapuertadelladoinferiorderecho
de la puerta. Mueva el tope de la puerta hasta el lado
inferior izquierdo de la puerta. Alinee el tope de la puerta
con la clavija de ubicación, el agujero del tornillo y el
agujero de la clavija de la bisagra, en la parte inferior
izquierda de la puerta. Asegure el tope de forma bien
ajustada, usando el tornillo provisto.
12. Instale la bisagra superior izquierda incluida con la unidad
en el agujero de la bisagra, en la parte superior izquierda
de la puerta.
13. Usando los tornillos
provistos, adhiera
la bisagra superior
izquierda a la parte
superior de la carcasa.
14. Conecte el cable y
vuelva a cubrir el
mismo alrededor de la
tapa de la bisagra, de la carcasa superior y de la parte
superior de la puerta.
15. Coloque la tapa de la nueva bisagra sobre la parte
superior de la bisagra.
16.Dévueltalatapadelapuertasuperioryreemplace
la misma por la abertura sobre la tapa de la bisagra.
Presione la misma en su posición.
17. Empuje hacia abajo para retirar la inserción cuadrada
sobre el lado izquierdo de la tapa de la carcasa frontal.
Desliceestainserciónenlaaberturasobreellado
derecho, donde estaba la tapa de la bisagra.
18. Reemplace la tapa de la carcasa frontal usando los
tornillos retirados previamente. La parte interna de
la tapa de la carcasa cuenta con sujetadores que
coinciden con las muescas de la carcasa.
19. Instale la inserción de la tapa debajo de la tapa de la
bisagra.
Tapa de la Bisagra
Tapa de la
Carcasa
Tornillos
Muescas en la carcasa
Sujetadores
Inserción de la Tapa
Bisagra
Inferior
Tornillos
Topes de
la Puerta
Collar de
Ubicación
Tornillos
LadoInferiorDere-
cho de la Puerta
Lado Inferior Izqui-
erdo de la Puerta
49-60769 13
Sonidos De Funcionamiento Normal
SOLUCIÓN DE PROBLEMAS: SonidosDeFuncionamientoNormal
■ Es posible que el nuevo
compresor de alta
efectividad funcione más
rápido y por más tiempo
que aquel de su refrigerador
antiguo, y es posible que escuche un zumbido o sonido
de pulsación en un tono alto mientras está funcionando.
■ Esposiblequeescuchegorgoteosalcerrarlapuerta.
Esto se debe al equilibrio de la presión dentro del
refrigerador.
El sonido de los refrigeradores nuevos es diferente al de aquellos más antiguos. Los refrigeradores modernos
cuentan con más funciones y utilizan una tecnología más nueva.
■ Es posible que escuche los ventiladores
girar en altas velocidades.
Esto sucede cuando el refrigerador se
enchufa por primera vez, cuando las
puertas se abren con frecuencia o cuando
una gran cantidad de comida es agregada
a los compartimientos del refrigerador o del
freezer. Los ventiladores están ayudando a
mantener las temperaturas correctas.
CHASQUIDOS,ESTALLIDOS,
CRUJIDO,GORJEOS
■ Puedeescucharsonidoscomodecrujidooestallidos
cuando el refrigerador se conecta por primera vez. Esto
pasa a medida que el refrigerador se enfría hasta la
temperatura correcta.
■ Elcompresorpuedecausarunchasquidooungorjeo
cuando intenta volver a arrancar (esto puede tomar hasta
5 minutos).
■ Expansiónycontraccióndelasbobinasduranteo
después del ciclo de descongelación puede causar
sonidos como de crujido o estallidos.
■ Enmodelosconmáquinadehielos,despuésde
completar un ciclo de hacer hielo, se pueden escuchar
los cubos de hielo cuando caen a la bandeja de hielos.
SONIDOSDEAGUA
■ Elfluidodelrefrigeranteatravésdelasbobinaspuede
producir un sonido de borboteo como de agua hirviendo.
■ Elaguaquecaeenelcalentadordedescongelaciónpuede
causar un chisporroteo, estallido o zumbido durante el ciclo
de descongelación.
■ Unruidodeaguacayendosepuedeescucharduranteel
ciclo de descongelación a medida que el hielo se derrite del
evaporador y fluye hacia la bandeja de drenaje.
■ Elcierredelaspuertaspuedeproducirunsonidodegorgoteo
debido a la estabilización de la presión.
¿Escuchas lo que yo escucho? Estos sonidos son normales.
HUMMM...
WHOOSH...
14 49-60769
Solución de problemas.. Antes de Solicitar el Servicio Técnico
SOLUCIÓN DE PROBLEMAS
¡Ahorre tiempo y dinero! Primero revise los cuadros que aparecen en las siguientes páginas y es posible que no necesite solicitar
reparaciones.Desernecesario,podráprogramarelserviciotécnicovisitándonosenGEAppliances.comollamandoal800.
GECARES 800.432.2737. En Canadá, visite GEAppliances.ca o llame al 800.561.3344.
Problema Causas Posibles Qué Hacer
El refrigerador no opera El refrigerador está en el ciclo de
descongelado.
Espere unos 30 minutos hasta que el ciclo
de descongelado termine.
El dial de control de la temperatura está en la
posición OFF.
Ajuste los controles en una configuración de
temperatura inferior.
El refrigerador está desconectado. Empuje el enchufe completamente en el
tomacorriente.
El fusible está quemado / el interruptor
automático se saltó
Reemplace el fusible o fije el interruptor
El motor opera con frecuencia por
largos periodos o ciclos de forma
intermitente (Los refrigeradores
modernos con más espacio de
almacenamiento y un congelador
más grande requieren de más
tiempo de operación. Arrancan
y paran con frecuencia para
mantener temperaturas uniformes.)
Normalcuandoelrefrigeradorseconecta
inicialmente.
Espere 24 horas hasta que el refrigerador
se enfríe por completo.
Con frecuencia ocurre cuando grandes
cantidades de alimentos se almacenan en el
refrigerador.
Esto es normal.
La puerta se deja abierta. Revise si un paquete está reteniendo la
puerta abierta.
El clima caliente o abrir la puerta
frecuentemente.
Esto es normal.
El dial de control de la temperatura están en
en el nivel más frío.
Lea la sección del Control de Temperatura.
Compartimiento del refrigerador o
congelador demasiado cálido
El control de temperatura no se fijó bastante
frío.
Lea la sección del Control de Temperatura.
(Si fue instalada).
Clima caluroso o aperturas frecuentes de la
puerta.
Configure el control de temperatura un
nivel más frío. Lea la sección del Control de
Temperatura.
La puerta se deja abierta. Revise si un paquete está reteniendo la
puerta abierta.
Hielo o cristales de hielo en los
alimentos congelados (El hielo
dentro de un paquete es normal)
La puerta se deja abierta. Revise si un paquete está reteniendo la
puerta abierta.
Abrir la puerta con mucha frecuencia o por
mucho tiempo.
Esto es normal.
El divisor entre los compartimientos
del refrigerador y del freezer se
siente
caliente
El sistema de ahorro de energía automático
hace circular líquido caliente alrededor
del extremo frontal del compartimiento del
freezer.
Esto ayuda a evitar la condensación en la
parte exterior.
La maquina de hielos automática
no funciona(Si fue instalada).
El interruptor de corriente de la máquina
de hielos se encuentra en la posición OFF
(Apagado).
Congureelinterruptordecorrienteenla
posiciónON(Encendido).
El suministro del agua está apagado o no
está conectado.
Consulte la sección de Instalación de la
tubería de agua, en las instrucciones de
instalación de la máquina de hielos.
El compartimiento del congelador no es muy
frío.
Espere 24 horas para que el refrigerador se
enfríe completamente.
Hay cubos amontonados en el recipiente de
almacenamiento que causan que la máquina
de hielos se apague.
Niveleloscubosconlamano.
Hay cubos de hielos atorados en la máquina
de hielos.
Apague la máquina de hacer hielo, retire los
cubos, y vuelva a encender la máquina de
hacer hielo.
Los cubos de hielo tienen olor /
sabor
El recipiente de almacenamiento de hielos
necesita limpieza.
Desocupeelrecipienteylávelo.Deseche
los cubos viejos.
Hay alimentos que trasmiten olor / sabor a
los cubos de hielo.
Wrap foods well.
El interior del refrigerador necesita limpieza. Lea la sección de Cuidado y limpieza
49-60769 15
Solución de problemas... Antes de Solicitar el Servicio Técnico
Problema Causas Posibles Qué Hacer
Congelamiento lento de los cubos de
hielo
La puerta se deja abierta. Revise si un paquete está reteniendo la
puerta abierta.
Sonido de zumbido frecuente de la
máquina de hielos (si la máquina de
hielos fue instalada)
IcemakerpowerswitchisintheON
position but the water supply to the
refrigerator has not been connected.
Set the power switch to the OFF position.
KeepingitintheONpositionwilldamage
the water valve.
Sin producción de cubos de hielo (si la
máquina de hielos fue instalada)
Está tapada la línea de agua o la llave
de paso.
Llame a un plomero.
El refrigerador huele Alimentos transmitiendo olores al
refrigerador.
Alimentos con olores fuertes deben estar
tapados.
Guarde una caja de bicarbonato de sodio
en el refrigerador; cámbiela cada tres
meses.
El interior requiere limpieza. Lea la sección de Cuidado y limpieza.
Se forma humedad en la superficie
del refrigerador
Noesextrañoduranteperiodosdealta
humedad.
Sequelasupercie.
Humedad se forma al interior
(en clima húmedo, el aire lleva la
humedad al refrigerador cuando las
puertas se abren)
Debidoalaltoniveldehumedad
en el refrigerador, es posible que
ocasionalmente se empañe o que se
produzcan pequeñas cantidades de
humedad en el compartimiento del
refrigerador.
Esto es normal y puede variar
dependiendo de las cantidades de comida
y condiciones climáticas. Seque con una
toalla de papel si lo desea.
La luz interna no funciona Nohaycorrienteeneltomacorriente. Reemplace el fusible o reinicie el disyuntor.
La lámpara se quemó. Lea la sección de Cuidado y limpieza.
Aire caliente de la parte de abajo del
refrigerador
Motor de enfriamiento normal del flujo
del aire. En el proceso de refrigeración,
es normal que salga calor de la parte
inferior del refrigerador. Algunas
cubiertas de piso son sensibles y se
decolorarán ante estas temperaturas
normales y seguras.
Esto es normal.
El refrigerador nunca se apaga pero las
temperaturas están bien
La descongelación adaptable mantiene
el compresor funcionando durante las
aperturas de la puerta.
Esto es normal. El refrigerador concluirá su
ciclo cuando la puerta permanezca cerrada
durante 2 horas.
La puerta no cierra correctamente La junta de la puerta del lado de la
bisagra se está adhiriendo o doblando.
Apliqueparanasobrelacaradelajunta.
La puerta no se cierra sola Las patas niveladoras necesitan ajuste. Consulte la sección de Ruedas y Patas
NiveladorasenlaseccióndeInstrucciones
de Instalación.
La puerta del congelador
se abre cuando la puerta del
refrigerador está cerrada
Esto es normal si después de abrirse, la
puerta del congelador se cierra sola.
Esto indica que la puerta del freezer está
bien sellada. Si la puerta del freezer no
se cierra de forma automática luego de su
apertura instantánea, entonces consulte la
sección sobre La puerta no se cierra sola,
más arriba.
La comida se congela en el refrigerador La comida está demasiado cerca de la
ventilación de aire, en la parte trasera
del refrigerador.
Aleje la comida de la ventilación de aire.
El control del refrigerador está
demasiado frío.
Mueva el control del refrigerador a una
temperatura más cálida.
La manija está floja / la manija tiene una
brecha
La manija debe ajustarse. Consulte la sección sobre Inversión de
las Manijas de la Puerta en la sección de
Instrucciones de Instalación.
SOLUCIÓN DE PROBLEMAS
16 49-60769
Para Clientes en Canadá: Esta garantía se extiende al comprador original y a cualquier dueño subsiguiente
de productos comprados para uso hogareño dentro de Canadá. El servicio técnico hogareño de la garantía
será brindado en áreas donde Mabe se encuentre disponible y lo considere apropiado.
Garante en Canadá: MC Commercial, Burlington, Ontario, L7R 5B6
GARANTÍA
Grape aquí su recibo. Se requiere facilitar prueba de la fecha
de compra original para obtener un servicio bajo la garantía.
Garantía del refrigerador
Todo el servicio de garantía es provisto por nuestros Centros de Servicio de Fabricación, o un técnico autorizado
de Servicio al Cliente (Customer Care®). Para programar una visita del servicio técnico, visítenos en GEAppliances.
com, o comuníquese al 800.GE.CARES (800.432.2737). Cuando llame para solicitar el servicio, tenga los números
de serie y modelo disponibles.
■ Viajes de servicio a su hogar para enseñarle cómo usar
el producto.
■ Instalación o entrega inapropiada, o mantenimiento
impropio.
■ Fallas del producto si hay abuso, mal uso, o uso para
otros propósitos que los propuestos, o uso para fines
comerciales.
■ Pérdida de alimentos por averías.
■ Reemplazo de fusibles de su hogar o reajuste de
interruptores de circuito.
■ Cualquierdañoluegodelaentrega.
■ Reemplazodelcartuchodelfiltrodeagua,siincluido,
debido a presión de agua afuera de las limites de
operación especificados o sedimento excesivo en el
suministro de agua.
■ Reemplazodelasbombillas,siincluidas,odelcartucho
de filtro de agua, si incluido, diferente a como se
especifica anteriormente.
■ Dañoalproductocausadoporaccidente,fuego,
inundaciones o actos de Dios.
■ Incidentalorconsequentialdamagecausedbypossible
defects with this appliance.
■ Productonoaccesibleparafacilitarelservicio
requerido.
■ LosdañoscausadosporunfiltrodeaguaMarcanoGE.
■ Dañossobreelacabado,talescomoóxidosobre
la superficie, deslustres o manchas pequeñas no
informadas dentro de las 48 horas luego de la entrega.
■ Productosquenopresentendefectosniesténrotos,o
que estén funcionando de acuerdo con lo descrito en el
Manual del Propietario
What is Not Covered:
Para los clientes de EE.UU. Esta garantía se extiende al comprador original y a cualquier dueño subsiguiente de productos
comprados para uso hogareño dentro de EE.UU. Si el producto está en un área donde no se encuentra disponible un Proveedor
Autorizado del Servicio Técnico de GE, usted será responsable por el costo de un viaje o se podrá requerir que traiga el producto
a una ubicación del Servicio Técnico de GE Autorizado para recibir el servicio. En Alaska, la garantía excluye el costo de envío o
llamadas del servicio a su hogar.
Algunos estados no permiten la exclusión o limitación de daños fortuitos o consecuentes. Esta garantía le da derechos legales
específicos y es posible que tenga otros derechos legales que varían entre un estado y otro. Para conocer cuáles son sus
derechos legales, consulte a la oficina de asuntos del consumidor local o estatal o al Fiscal de su estado.
Garante: GE Appliances, a Haier company
EXCLUSIÓN DE GARANTÍAS IMPLÍCITAS—Su único y exclusivo derecho es la reparación del
producto, tal y como se indica en esta Garantía limitada. Cualquier garantía implícita, incluyendo las
garantías implícitas de comerciabilidad o adecuación para un fin determinado, están limitadas a un
año o el período de tiempo más breve permitido por la ley.
Por el período de:
GE Appliances Will reemplazará
Un año
A partir de la fecha de la
compra original
Cualquier parte del refrigerador que falle debido a defectos en los materiales o en la
fabricación.Duranteestagarantía limitada de un año, GE Appliances también proporcionará,
sin costo alguno, toda la mano de obra y el servicio relacionado para reemplazar partes
defectuosas.
49-60769 17
ACCESORIO
Kit de Accesorios de la Máquina de
Hielos IM4D:
ElaccesoriodelamáquinadehielosIM4Destádisponiblepor
un costo adicional.
Para realizar una orden, llame a GE Appliances
al 800.GECARES (800.432.2737) o visite GEAppliances.com.
En Canadá, visite GEAppliances.ca o llame al 800.561.3344.
Siga las instrucciones de instalación en las siguientes páginas.
Deberáusarestasinstruccionesenlugardeaquellasincluidas
con su máquina de hielos.
Accesorio
Acerca de Máquina de Hielos IM4
La máquina de hielos producirá siete cubos por ciclo,
aproximadamente entre 70–100 cubos en un período de 24
horas, dependiendo de la temperatura en el compartimiento
del congelador, la temperatura del sitio, las veces que se abra
la puerta y otras condiciones.
Cuando el refrigerador se haya conectado al suministro de
agua,fijeelinterruptordecorrienteenlaposicióndeON
(encendido).
La máquina de hielos se llenará con agua cuando se enfríe
hasta congelarse. Un refrigerador recién instalado puede tomar
desde 12 hasta 24 horas para empezar a hacer cubos de
hielo.
Escuchará un zumbido cada vez que la máquina de hielos se
llene de agua.
Desechelosprimeroscubosdehieloparapermitirquela
tubería se limpie.
Asegúrese de que nada interfiera con el recorrido del brazo
indicador.
Cuando el recipiente se llena hasta el nivel del brazo indicador,
la máquina dejará de producir hielos.
Es normal que varios cubos se peguen.
Si el hielo no se utiliza frecuentemente, los cubos de hielo
viejos se volverán oscuros, con sabor a viejo y se reducirán
de tamaño.
Cómo prepararse para las vacaciones
Fije el interruptor de corriente de la máquina de hielos en la
posición de OFF (apagado) y cierre el suministro de agua
hacia el refrigerador.
Si la temperatura puede caer por debajo del punto de
congelación, haga que un técnico calificado le drene el sistema
de suministro de agua (en algunos modelos) para prevenir
daños serios a la propiedad debidos a inundaciones.
Cuándo debe fijar el interruptor de corriente
de la máquina de hielos en posición de OFF
(apagado)
■Cuandoretireelcompartimientoparaelalmacenamientode
hielos por más de un minuto o dos.
■Cuandoelsuministrodeaguasevayaacerrarpor
varias horas.
■Cuandonosevayaausarelrefrigeradorporvariosdías.
ADVERTENCIAS DE LA PROPOSICIÓN 65 DEL ESTADO DE CALIFORNIA:
ADVERTENCIA
Este producto contiene uno o más químicos que el Estado de California entiende que
producen cáncer, defectos en el nacimiento u otros daños reproductivos.
PRECAUCIÓN
Nocoloquelosdedosolasmanosenelmecanismo
automático de la máquina de hielos mientras el
refrigerador esté conectado. Esto le ayudará a
protegerse de posibles lesiones.
También evitará la interferencia con las partes móviles
del mecanismo eyector y el elemento de calefacción
que libera los cubos, el cual se encuentra en la parte
inferior de la máquina de hielos.
ON
OFF
Máquina de
hielos
Brazo indicador
Interruptor
de corriente
18 49-60769
Instrucciones de Instalación de Accesorios
INSTRUCCIONES DE INSTALACIÓN DE ACCESORIOS
CONTENIDO DEL KIT IM4D
¿Preguntas? Llame 800.GE.CARES (800.432.2737) o Visite nuestra página en la red en: GEAppliances.com. En
Canadá, llame al 1.800.561.3344 o visite nuestro sitio Web en: www.geappliances.ca
Instrucciones para la
instalación
2
Tornillo de cabeza
hexagonal, para la
abrazadera para
la tubería del agua (3/4”)*
Ensamble de válvula
y de tubo del agua
3
Máquina de hielos
1
Installation
Instructions
Cubeta para el hielo
8
Abrazadera para la
tubería del agua (alivio de
presión), para la tubería
del agua de la casa
6
10
Tornillos de cabeza
Phillips, para instalar
la máquina de hielos (2)
(7/8”)*
Etiqueta de garantía
7
ICEMAKER
WARRANTY VERIFICATION
Date Installed
Dealer
13
17
16
Taza de llenado de
la máquina de hielos
(montada al costado)
Tornillos con cabeza
hexagonal, para la
extensión del soporte
(1) (1/4”)*
Extension del Soporte
ANTES DE EMPEZAR
Lea estas instrucciones completa y cuidadosamente.
• IMPORTANTE – Guarde estas instrucciones para el
uso del inspector local.
• IMPORTANTE – Cumpla con todos
los códigos y ordenanzas gubernamentales.
• Nota para el instalador Asegúrese
de dejar estas instrucciones con el consumidor.
• Nota para el consumidor – Guarde estas instrucciones
para futura referencia.
• Nivel de destrezas – La instalación de este aparato
requiere de destrezas básicas de mecánica y
electricidad.
• Tiempo de instalación – 20–60 minutos
• La instalación apropiada es responsabilidad
del instalador.
• La falla del producto debido a una instalación
inapropiada no está cubierta por la garantía.
DAÑOS EN EL ENVÍO / INSTALACIÓN
●Silaunidadsedañaduranteelenvío,devuelva
la unidad al almacén donde la adquirió para
su reparación o reemplazo.
●Sielclientedañalaunidad,lareparación
o el reemplazo es responsabilidad del cliente.
●Sielinstaladordañalaunidad(sinoeselcliente),
la reparación o reemplazo se debe hacer por
medio de un arreglo entre el cliente y el instalador.
5
49-60769 19
HERRAMIENTAS NECESARIAS
Instrucciones de Instalación de Accesorios
INSTALACIÓN DEL KIT DE LA MÁQUINA DE HIELOS IM4D
PREPARE EL REFRIGERADOR
Dentrodelrefrigerador,
retire la tapa de la ficha de
suministro de corriente de
la máquina de hielos.
FIJE EL INTERRUPTOR EN LA
POSICIÓN DE OFF (apagado)
Fije el interruptor de corriente de la máquina
de hielos en la posición de OFF (apagado).
Interruptor
de corriente
INSTALE LA TAZA DE LLENADO
Instale la taza de llenado de la máquina de hielos
(montada al costado) en la máquina de hielos como se
muestra.
CONECTE LA MÁQUINA DE
HIELOS
Enchufe el cable de corriente de la máquina de hielos
en la ficha, asegurándose de
que las clavijas y los agujeros
coincidan. Presione el enchufe
firmemente en el orificio. Asegure
el enchufe en su lugar fijando
los sujetadores en cada costado
del enchufe. Asegúrese de que
los sujetadores encajen en su
lugar. Cerciórese de que el cable
de corriente permanece en el
gancho en la parte posterior de la
máquina de hielos.
Gancho
INSTRUCCIONES DE INSTALACIÓN DE ACCESORIOS
Destornilladorplano
y Phillips
Alicates
Cuchillo
afilado
ANTES DE EMPEZAR
Lea cada paso completamente antes de proceder.
ADVERTENCIA
A fin de eliminar el
riesgo de descarga eléctrica o lesión durante
la instalación, primero deberá desenchufar el
refrigerador antes de proceder.
Cover for
icemaker
socket
Tapadelacha
de la máquina
de hielos
20 49-60769
MONTE LA MÁQUINA DE HIELOS
●Paraunainstalaciónfácil,retirelacanastasuperiordel
freezer.
●Levantelamáquinadehielos,demodoqueelensamble
del tubo de llenado coincida con la abertura de la taza
de llenado. Atornille la máquina de hielos en la barra de
soporte sobre la pared superior del lado izquierdo del
freezer
Asegúrese de que:
● El cable de corriente aún está firme en la ficha.
●Elensamble del tubo de llenado se extiende hasta
la abertura de la taza de llenado, en la parte trasera
de la máquina de hielos. (Controle la parte trasera del
refrigerador, a fin de asegurar que el tubo de llenado
no haya sido empujado fuera de la parte trasera del
refrigerador).
●Lostornillosdemontajedelamáquinadehielosdeberán
ser ubicados en la posición más alta de las ranuras de
montaje, en el soporte de la máquina de hielos.
●Lamáquinadehielosestánivelada.
●Elinterruptordecorrientedelamáquinadehielosestá
en la posición OFF (Apagado).
DE FORMA SEGURA,
AJUSTE LOS TORNILLOS
DE MONTAJE DE LA
MÁQUINA DE HIELOS.
Instrucciones de Instalación de Accesorios
INSTALACIÓN DEL KIT DE LA MÁQUINA DE HIELOS IM4D (CONT.)
INSTALE LA CUBETA DE HIELOS
●Retireeldivisor
intermedio del cajón
superior del freezer.
●Retirelainserción
con forma de L,
desenroscando los
3 tornillos en cada
extremo. Inserte
los“botones”
provistos en los
agujeros de la
hielera.
INSTALE LA CUBETA DE HIELOS
(Cont,)
●Instaleeldivisor
intermedio en la
ranura derecha.
●Coloquelahielera
en los 2 parteluces
inferiores, del
lado izquierdo del
cajón.
PEGUE LA ETIQUETA DE
GARANTÍA
Se suministra una etiqueta con este kit para registrar
la fecha de instalación para propósitos de la garantía.
Colóquela en la parte posterior del refrigerador.
GUARDE ESTE MANUAL
La garantía para la máquina de hielos está impresa en
este manual. Guarde este manual junto con el manual
del propietario de su refrigerador.
La instalación de la máquina de hielos dentro del freezer
está ahora completada. Continue con la sección de
Ensamblaje de la Válvula de Agua.
PRECAUCIÓN
Nocoloquelosdedosnilas
manos en el mecanismo automático de la máquina de
hielos mientras el refrigerador se encuentre enchufado.
Esto ayudará a protegerlo de posibles lesiones.
Esto también evitará interferencias con las partes móviles
del mecanismo eyector y del elemento de calefacción que
libera los cubos, ubicados en la parte inferior de la máquina
de hielos.
INSTRUCCIONES DE INSTALACIÓN DE ACCESORIOS
Parteluces
para la Hielera
(debajo de la
Hielera)
Hielera
Divisor
Intermedio
Divisor
Intermedio
Inserción
Tornillos
49-60769 21
INSTRUCCIONES DE INSTALACIÓN DE ACCESORIOS
Instrucciones de Instalación de Accesorios
ENSAMBLE DE LA VÁLVULA DE AGUA
RETIRE LA CUBIERTA
Retire la cubierta
de acceso del
compartimiento del
compresor. Esto
requiere retirar los
tornillos que unen la
cubierta a la parte
posterior de la caja del refrigerador.
Asegúrese de guardar los tornillos ya que la cubierta de
acceso se debe reinstalar más adelante para asegurar que
su refrigerador funcione correctamente.
INSTALE LA VÁLVULA DEL AGUA
● Use la tubería de agua preinstalada para conectar la
válvuladeagua.Nouselatuberíadeaguaincluidacon
la válvula de agua. A fin de retirar la tubería de agua de
la válvula de agua, empuje la arandela blanca hacia la
válvula de agua y empuje hacia usted la tubería de agua.
●Empujehaciaustedlatuberíanegradeaguadesdeel
lado derecho del compartimiento de la máquina. Retire la
cinta del extremo o, en caso de no poder retirar la cinta
completamente, corte el extremo en 0.5". Asegúrese de
cortarla de forma recta. Haga una marca en 0.5” desde
el extremo cortado. Inserte la tubería de agua en la
válvula de agua completamente hasta la marca de 0.5"
desde el extremo. Enrosque
y guarde el resto de la
tubería nuevamente en el
compartimiento.
●Localiceelenchufeconector
hembra. Conecte el conector
hembra en los terminales
macho de la válvula de agua.
Cualquier cable puede ir en
cualquier terminal.
●Unalaválvuladelaguaal
gabinete introduciendo el
tornillo de cabeza hexagonal
del kit en el orificio en la pata
del gabinete.
22 49-60769
INSTALACIÓN DE LA TUBERÍA DEL AGUA
Instrucciones de Instalación de Accesorios
ANTES DE INICIAR
Los kits de cobre recomendados para el suministro de
agua son WX8X2, WX8X3 o WX8X4, dependiendo de
la cantidad de tubería necesaria. Las tuberías plásticas
aprobadas para el suministro de agua son las tuberías
para el refrigerador SmartConnect™ (WX08X10002,
WX08X10006, WX08X10015 y WX08X10025).
Al conectar su refrigerador a un Sistema de Agua de
Ósmosis Inversa de GE Appliances, la única instalación
aprobada es con un kit de Ósmosis Inversa de GE
Appliances. Para otros sistemas de agua de ósmosis
inversa, siga las instrucciones del fabricante.
Si la alimentación de agua a su refrigerador proviene
de un sistema de filtración de agua de ósmosis inversa
Y el refrigerador también cuenta con un filtro de agua,
use el tapón de derivación del filtro del refrigerador.
El uso conjunto del cartucho de filtración de agua
del refrigerador con el filtro de RO (ósmosis inversa)
pudiera resultar en la producción de cubos de hielo huecos
y en un caudal de agua más lento del dispensador de
agua.
Esta instalación de la tubería del agua no está garantizada
por el fabricante del refrigerador o de la máquina de hielos.
Siga estas instrucciones cuidadosamente para minimizar el
riesgo de un daño costoso debido al agua.
El martilleo del agua (agua golpeando contra la tubería)
en la tubería de la casa puede causar daños a las partes
del refrigerador y conducir a un goteo o inundación por
el agua. Llame a un plomero calificado para corregir
el martilleo del agua antes de instalar la tubería del agua
al refrigerador.
Para evitar quemaduras y daños con el producto, no
conecte la tubería del agua a la tubería del agua caliente.
Si usa el refrigerador antes de conectar la tubería,
asegúrese de que el interruptor de corriente de la máquina
de hielos esté en la posición OFF (apagado).
Noinstalelatuberíadelamáquinadehielosenlugares
donde la temperatura caiga por debajo del nivel de
congelamiento.
Al usar cualquier aparato eléctrico (como un taladro
eléctrico) durante la instalación, asegúrese de que el
aparato esté aislado o conectado de manera que evite el
peligro de una descarga eléctrica, o se opere por baterías.
Todas las instalaciones se deben realizar según los
requisitos del código local de plomería.
ADVERTENCIA
Conecte al suministro de agua potable únicamente.
QUÉ NECESITA
● Kit de tubería de cobre
para el refrigerador o
SmartConnect™, 1/4"
de diámetro externo para
conectar el refrigerador al
suministro de agua. Si usa
cobre, asegúrese de que
ambos extremos de la tubería se corten uniformemente.
Para determinar la cantidad de tubería que necesita: mida
la distancia desde la válvula del agua en la parte posterior
del refrigerador hasta el tubo de suministro de agua. Luego
agregue 8 feet (2,4 m). Asegúrese de que haya suficiente
tubería adicional (unos 8 feet [2,4 m] enrollado en tres
vueltas de unas 10" [25 cm] de diámetro) para permitir que
el refrigerador se pueda mover de la pared después de la
instalación.
Los kits de tubería para el refrigerador SmartConnect™
de GE Appliances están disponibles en las siguientes
longitudes:
SmartConnect™ Refrigerator Tubing Kits are available in
the following lengths:
2' (.6 m) – WX08X10002
8' (2.4 m) – WX08X10006
15' (4.6 m) – WX08X10015
25' (7.6 m) – WX08X10025
Asegúrese de que el kit que haya seleccionado permita
al menos 8 feet (2,4 m) como se describe arriba.
NOTA: La única tubería de plástico aprobada de
GE Appliances es la que viene provista con los kits
de tubería para el refrigerador SmartConnect™. No
use ninguna otra tubería plástica para el suministro
del agua ya que la tubería está bajo presión todo el
tiempo. Ciertos tipos de plástico se fracturarán o se
romperán con el tiempo y causarán daños en su casa
debido al agua.
● Un kit de suministro de agua de GE Appliances
(contiene tubería, válvula de cierre y accesorios
enumerados abajo) está disponible a un costo adicional
en su tienda o por medio de Partes y Accesorios,
800.626.2002.
● Un suministro de agua fría. La presión del agua debe
estar entre 20 y 120 p.s.i. (1,4–8,2 bares) en modelos sin
filtro de agua y entre 40 y 120 p.s.i. (2,8–8,2 bares) en
modelos con filtro de agua.
● Taladro eléctrico.
● Llave de 1/2" o ajustable.
● Destornillador plano y de estrella.
INSTRUCCIONES DE INSTALACIÓN DE ACCESORIOS
49-60769 23
INSTRUCCIONES DE INSTALACIÓN DE ACCESORIOS
Instrucciones de Instalación de Accesorios
INSTALACIÓN DE LA TUBERÍA DEL AGUA (Continued)
QUÉ NECESITA (Continued)
● Dos tuercas de compresión de 1/4" de diámetro
exterior y 2 férulas (mangas)—para conectar la tubería
de cobre a la válvula de cierre y la válvula del agua del
refrigerador.
O BIEN
● Si está usando un kit de tubería para el refrigerador
SmartConnect™, los accesorios necesarios
ya vienen preinstalados en la tubería.
●Si su tubería existente de cobre para el agua tiene
un accesorio con vuelo en el extremo, necesitará
un adaptador (disponible en las tiendas de suministros
de plomería) para conectar la línea del agua al
refrigerador O BIEN, podrá cortar el accesorio con vuelo
con un cortador de tubos y luego usar un accesorio de
compresión.Nocorteelextremoformadodelatubería
para el refrigerador SmartConnect.
● Válvula de cierre para conectar a la línea del agua fría.
La válvula de cierre deberá tener una entrada de agua
con un diámetro interno mínimo de 5/32" en el punto de
conexión a la TUBERÍA DEL AGUA FRÍA. Las válvulas
de apagado tipo silla vienen incluidas en muchos kits
de suministro de agua. Antes de comprar, asegúrese
de que una válvula tipo silla cumple con los códigos de
plomería en su localidad.
Instale la válvula de cierre en la tubería del agua de consumo
más frecuentemente utilizada.
1
CIERRE EL SUMINISTRO
PRINCIPAL DE AGUA
Abra el grifo más cercano por suficiente tiempo para
limpiar la tubería del agua.
2
SELECCIONE LA UBICACIÓN
DE LA VÁLVULA
Seleccione una ubicación para
la válvula que sea fácilmente
accesible. Es mejor conectarla
en el costado de una tubería
vertical de agua. Cuando sea
necesario conectarla en una
tubería horizontal de agua,
haga la conexión en la parte
superior o al lado, en vez de
hacerlo en la parte de abajo,
para evitar retirar cualquier
sedimento de la tubería del
agua.
3
PERFORE EL ORIFICIO PARA LA
VÁLVULA
Perfore un orificio de 1/4" en la tubería del agua
(incluso si está usando una válvula auto perforadora),
usando una broca afilada. Retire cualquier sobrante
que resulte de perforar el orificio en la tubería. Tenga
cuidado de no permitir que se filtre agua hacia el
taladro.Noperforarunorificiode1/4"puederesultar
en menor producción de hielo o cubos más pequeños.
4
INSTALE LA VÁLVULA DE CIERRE
Una la válvula de cierre a la tubería de agua fría
con la abrazadera para el tubo.
NOTA: Se deberán seguir los Códigos 248CMR
de Plomería para el Estado de Massachusetts.
Las válvulas tipo silla son ilegales y su uso no está
permitido en Massachusetts. Consulte con un plomero
licenciado.
Vertical Cold
Water Pipe
Saddle-Type
Shutoff Valve
Pipe Clamp
24 49-60769
INSTALACIÓN DE LA TUBERÍA DEL AGUA (Continued)
Instrucciones de Instalación de Accesorios
5
APRIETE LA ABRAZADERA
DEL TUBO
Apriete los tornillos de la abrazadera hasta
que la arandela sellante empiece a hincharse.
NOTA:Noaprietedemasiadolatuberíayaquepodría
romperse.
8
LAVE LA TUBERÍA
Abra el suministro principal de agua y lave la tubería
hasta que el agua esté limpia.
Cierre el agua en la válvula
después de que un cuarto (1
litro) de agua se haya eliminado
por la tubería.
9
CONECTE LA TUBERÍA AL
REFRIGERADOR
NOTAS:
●Antesdehacerlaconexiónalrefrigerador,
asegúrese de que el cable de corriente del
refrigerador no esté conectado en el tomacorriente
de la pared.
●Sisurefrigeradornotieneunfiltrodeagua,
recomendamos la instalación de uno si su
suministro de agua tiene arena o partículas que
podrían obstruir la malla de la válvula de agua del
refrigerador. Instálelo en la tubería del agua cerca
al refrigerador. Si usa un kit de tubería para el
refrigerador SmartConnect™, necesitará un tubo
adicional(WX08X10002)paraconectarelfiltro.No
corte la tubería plástica para instalar el filtro.
Retire la tapa flexible de plástico de la válvula del
agua (conexión del refrigerador).
NOTA: Se deberán seguir los Códigos 248CMR
de Plomería para el Estado de Massachusetts.
Las válvulas tipo silla son ilegales y su uso no está
permitido en Massachusetts. Consulte con un plomero
licenciado.
6
DIRIJA LA TUBERÍA
Dirijalatuberíaentrelalíneadelaguafría
y el refrigerador.
Dirijalatuberíaatravésdeunorificioperforado
en la pared o en el piso (detrás del refrigerador
o del gabinete de la base adyacente) lo más cerca
posible a la pared.
NOTA: Asegúrese de que haya suficiente tubería
adicional (unos 8" [244 cm] enrollada en tres vueltas
de alrededor de 10" [25 cm] de diámetro) para permitir
que el refrigerador se pueda mover de la pared
después de la instalación.
7
CONECTE LA TUBERÍA A LA
VÁLVULA
Coloque la tuerca de compresión y férula para la
tubería de cobre (manga) en el extremo de la tubería y
conéctela a la válvula de cierre.
Asegúrese de que la tubería esté complemente
insertada en la válvula. Apriete la tuerca de
compresión firmemente.
Para tubería de plástico de un kit de tubería para
el refrigerador SmartConnect™. inserte el extremo
moldeado de la tubería en la válvula de cierre y
apriete la tuerca de compresión hasta que esté
firmemente apretada a mano, luego apriete otro giro
con una llave. Apretar demasiado puede causar fugas.
Arandela
Extremo
de entrada
Abrazadera
del tubo
Tornillo de la
abrazadera
Válvula de
cierre tipo silla
CompressionNut
SmartConnect
™
Tubing
Tuerca de
empaque
Válvula
de salida
Ferrule (sleeve)
INSTRUCCIONES DE INSTALACIÓN DE ACCESORIOS
49-60769 25
INSTRUCCIONES DE INSTALACIÓN DE ACCESORIOS
Instrucciones de Instalación de Accesorios
INSTALACIÓN DE LA TUBERÍA DEL AGUA (Continued)
9
CONECTE LA TUBERÍA
AL REFRIGERADOR (Continued)
Coloque la tuerca de compresión y la férula (manga)
en el extremo de la tubería como se muestra. En el kit
de tubería para el refrigerador SmartConnectTM, las
tuercas ya vienen armadas con la tubería.
Inserte el extremo de la tubería en la conexión de
la válvula del agua lo más que se pueda. Mientras
sostiene la tubería, apriete el accesorio.
Para tubería de plástico de un kit de tubería para
el refrigerador SmartConnectTM, inserte el extremo
moldeado de la tubería en la conexión del refrigerador
y apriete la tuerca de compresión hasta que esté
firmemente apretada a mano, luego apriete otra vuelta
con una llave. Apretar demasiado puede causar fugas.
Una la tubería a la abrazadera provista para
sostenerla en una posición vertical. Quizás necesite
apalancar la abrazadera.
Abrazadera
de la
tubería
Tuerca de
compresión de
1/4”
Tubo de
SmartConnect™
Conexión
del refrigerador
Tubería de
1/4"
Férula
(manga)
10
ABRA LA LLAVE DEL AGUA
EN LA VÁLVULA DE CIERRE
Apriete cualquier conexión que pueda presentar fugas.
Reemplace la cubierta
de acceso.
12
CONECTE EL REFRIGERADOR
Organice el cable de la tubería
de manera que no vibre contra
la parte trasera del refrigerador
o contra la pared. Empuje el
refrigerador hacia la pared.
13
INICIE LA MÁQUINA DE HIELOS
Fije el interruptor de la
máquina de hielos en la
posiciónON(encendido).
La máquina de hielos
no empezará a operar
hasta que alcance su
temperatura de operación
de 15°F (–9°C) o menor.
Luego, empezará a operar
automáticamente si el interruptor de la máquina de
hielosestáenlaposiciónON(encendido).
11
VUELVA A INSTALAR LA TAPA
Vuelva a instalar
la tapa de acceso
del compartimiento
del compresor.
Esto requiere el
uso de tornillos que
retiró previamente
para volver a
ajustar la tapa a
la parte trasera
del cuerpo del
refrigerador.Deberá
ser instalado
nuevamente en el
refrigerador para
un funcionamiento correcto. La tubería de agua deberá
sobresalir en la ranura de alivio de agua del lado derecho,
sobre la tubería de corriente.
Tubería
de Agua
Tubería de
Corriente
26 49-60769
Instrucciones de Instalación de Accesorios
INSTRUCCIONES DE INSTALACIÓN DE ACCESORIOS
Consejos para la Solución de Problemas... Antes de solicitar el servicio técnico
Problema Posibles causas Qué hacer
La máquina automática de
hielos no funciona/ no hace
hielos
El compartimento del congelador está
muy cálido.
Despuésdeinstalarelkit,permitaqueelrefrigerador
se enfríe completamente por 24 horas. Una vez el
compartimento esté frío, la máquina de hielos comenzará
la producción de hielo.
La máquina de hielos no está
encendida.
Mueva el interruptor de la máquina de hielos a la posición
ON(encendido).
La máquina de hielos no está
conectada.
Cerciórese de que
el enchufe del cable de
la máquina de hielos
está totalmente
introducido en el
tomacorriente.
Consulte“Enchufeen
la máquina de hielos”
en las Instrucciones
de Instalación.
La línea de agua está retorcida. Cerciórese de que la
línea de agua plástica que va desde la válvula de la
entrada del tubo de agua no está retorcida. Consulte
“Conectealatuberíadeagua”enlasInstruccionesde
Instalación. Una torcedura en la línea de agua evitará el
flujo de agua.
El suministro de agua está
desconectado o cerrado.
DespuésdeinstalarelKit,cercióresedequeelsuministro
de agua de la casa hacia el refrigerador no está cerrado o
desconectado.
Cubitos apilados en el depósito causan
que la máquina de hielos se apague.
Niveleloscubitosmanualmente.
La válvula de agua no está conectada
correctamente.
Cerciórese de que el cable adaptador de la válvula está
completamente conectado a los terminales en la válvula
de agua. Consulte“Adhieraalaválvuladeagua”en
las Instrucciones de Instalación.
Brazo de
llenado
Interruptor
Máquina
de hielos
(La apariencia podría variar)
Abrazaderas de agarre
sobre las orejillas de cierre
Orejillas
de cierre
Gancho
Adaptador
Terminales en la válvula
49-60769 27
Instrucciones de Instalación de Accesorios
INSTRUCCIONES DE INSTALACIÓN DE ACCESORIOS
Consejos para la Solución de Problemas... Antes de solicitar el servicio técnico
Problema Posibles causas Qué hacer
Fuga de agua alrededor de
la copa de llenado
Espuma adquirida durante la
instalación del tubo de llenado.
Si el tubo de llenado fue instalado deslizándolo a través de la
parte posterior del refrigerador, es posible que haya agarrado
pedazos de espuma cuando fue
empujado a través de la espuma.
Esta espuma puede interferir con el
ujodelaguaenlacopadellenado.
Cerciórese de que no exista espuma
en la copa.
El tubo de llenado no está
sentado correctamente en la
copa de llenado.
Cerciórese de que el tubo
de llenado esté insertado
correctamente en la
apertura de la copa de
llenado. Consulte“Monte
en la máquina de hielos”
en las Instrucciones de
Instalación.
Fuga de agua detrás del
refrigerador
El suministro de la casa no está
conectado apropiadamente a la
válvula de agua.
Cerciórese de que el suministro de la casa esté ajustado
rmementealaválvuladeagua.VerInstruccionesdeinstalación
de la línea de agua.
La línea de agua no está
conectada a la entrada del tubo
de agua.
Cerciórese de que la línea
de agua plástica que va desde
la válvula hasta la entrada el
tubo de agua está ajustado
rmementeconlaabrazadera
de la manguera. Ver Cómo
conectar la línea de agua.
Congelamiento lento/
elcongelador no está lo
suficientemente frío
Dejó la puerta abierta. Cerciórese de que no exista ningún objeto evitando que la puerta
cierre.
El control de la temperatura
no está ajustado a un nivel lo
suficientemente frío.
Ver Cómo ajustar el control de la temperatura Instalación del
Ensamble de la Válvula de Agua
Congelamiento lento/
elcongelador no está lo
suficientemente frío
La válvula de desconexión de
agua que conecta el refrigerador
con la línea de agua de la casa
podría estar obstruida.
Recomendamos que taladre
un agujero de 1/4 de pulgada en la
tubería del agua para conectar la válvula
dedesconexión.Notaladraresteagujero
de 1/4 de pulgada podría resultar en la
reducción de la producción de hielo o en
menores cubitos de hielo. Ver Cómo
instalar la línea de agua.
La línea de agua está retorcida. Cerciórese de que la línea
de agua plástica que va desde
la válvula de la entrada del
tubo de agua no está
retorcida. Consulte“Conecte
la tubería de agua” en las
instrucciones de instalación.
Una torcedura en la línea de
aguaevitaráelujodeagua
en la máquina de hielos.
El hielo no cae en el balde El cable de la máquina de hielos
ocasiona la desalineación de la
máquina de hielos/ balde.
Asegúrese de que el cable de corriente de la máquina de hielos
estéenelgancho,comoguraenelPaso8enlasInstrucciones
de Instalación
Los cubos de hielo tienen
olor / sabor
El recipiente de almacenamiento
necesita limpieza.
Desocupeylaveelrecipiente.Desecheloscubosviejos.
La comida está transmitiendo
olor / sabor a los cubos de hielo.
Empaque bien los alimentos.
El interior del refrigerador
necesita limpieza.
Consulte la sección Cuidado y limpieza Instalación del
Ensamble de la Válvula de Agua
Zumbido frecuente Operación normal. Durantelaoperaciónnormal,laválvuladeaguazumbarácuando
la máquina de hielos se llene de agua.
Tubo de llenado
Tubo
de
llenado
Copa de
llenado
Entrada del
tubo de agua
Abrazadera
de la manguera
Línea de agua
Taladre un agujero
de 1/4 de pulgada
en la tubería
del agua
Accesorios para
adherir el tubo
de agua
28 49-60769
SOPORTE PARA EL CONSUMIDOR
Printed in United States
Soporte para el Consumidor
Sitio Web de GE Appliances
¿Desearealizarunaconsultaonecesitaayudaconsuelectrodoméstico?¡IntenteatravésdelSitioWebdeGEApplianceslas
24 horas del día, cualquier día del año! Usted también puede comprar más electrodomésticos maravillosos de GE Appliances y
aprovechar todos nuestros servicios de soporte a través de Internet, diseñados para su conveniencia.
En EE.UU.: GEAppliances.com
Registre su Electrodoméstico
¡Registre su electrodoméstico nuevo a través de Internet, según su conveniencia! Un registro puntual de su producto permitirá
una mejor comunicación y un servicio más puntual de acuerdo con los términos de su garantía, en caso de surgir la necesidad.
También puede enviar una carta en la tarjeta de inscripción preimpresa que se incluye con el material embalado.
En EE.UU.: GEAppliances.com/register
Servicio Programado
El servicio de reparación de expertos de GE Appliances está a sólo un paso de su puerta. Conéctese a través de Internet y programe
su servicio a su conveniencia cualquier día del año. En EE.UU.: GEAppliances.com/ge/service-and-support/service.htm
o comuníquese al 800.432.2737 durante el horario de atención comercial.
Garantías Extendidas
Adquiera una garantía extendida de GE Appliances y conozca los descuentos especiales que están disponibles mientras su
garantía aún está vigente. La puede adquirir en cualquier momento a través de Internet. Los servicios de GE Appliances aún
estarán allí cuando su garantía caduque.
En EE.UU.: GEAppliances.com/ge/service-and-support/shop-for-extended-service-plans.htm
o comuníquese al 800.626.2224 durante el horario de atención comercial.
Conectividad Remota
Para solicitar asistencia para la conectividad de red inalámbrica (para modelos con acceso remoto),
visite nuestro sitio web en GEAppliances.com/ge/connected-appliances/ o comuníquese al 800.220.6899 en EE.UU.
Piezas y Accesorios
Aquellos individuos calificados para realizar el servicio técnico de sus propios electrodomésticos podrán solicitar el envío de
piezasoaccesoriosdirectamenteasushogares(seaceptanlastarjetasVISA,MasterCardyDiscover).Ordenehoyatravésde
Internet durante las 24 horas, todos los días. En EE.UU.: GEApplianceparts.com o de forma telefónica al 877.959.8688 durante
el horario de atención comercial.
Las instrucciones que figuran en este manual cubren los procedimientos que serán realizados por cualquier usuario.
Otros servicios técnicos generalmente deben ser derivados a personal calificado del servicio. Se deberá tener cuidado,
ya que una reparación indebida podrá hacer que el funcionamiento no sea seguro.
Contáctenos
Si no se encuentra satisfecho con el servicio que recibió de GE Appliances, comuníquese con nosotros a través de nuestro sitio
Web con todos los detalles, incluyendo su número telefónico, o escriba a:
En EE.UU.: General Manager, Customer Relations | GE Appliances, Appliance Park | Louisville, KY 40225
GEAppliances.com/ge/service-and-support/contact.htm
