Owner’s Manual

Mode d’emploi

Manual de instrucciones

DEH-1300MP

CD RECEIVER

AUTORADIO CD

RADIO CD

<QRD3061-A/N>1

Thank you for purchasing this PIONEER

product.

To ensure proper use, please read through this

manual before using this product. It is espe-

cially important that you read and observe

WARNINGs and CAUTIONs in this manual.

Please keep the manual in a safe and accessible

place for future reference.

This device complies with part 15 of the FCC

Rules. Operation is subject to the following

two conditions:

(1) This device may not cause harmful interfer-

ence, and (2) this device must accept any inter-

ference received, including interference that

may cause undesired operation.

Information to User

Alteration or modifications carried out without

appropriate authorization may invalidate the

user’s right to operate the equipment.

For Canadian model

This Class B digital apparatus complies with

Canadian ICES-003.

The Safety of Your Ears is in

Your Hands

Get the most out of your equipment by playing

it at a safe level—a level that lets the sound

come through clearly without annoying blar-

ing or distortion and, most importantly, with-

out affecting your sensitive hearing. Sound

can be deceiving. Over time, your hearing

“comfort level” adapts to higher volumes of

sound, so what sounds “normal” can actually

be loud and harmful to your hearing. Guard

against this by setting your equipment at a

safe level BEFORE your hearing adapts.

ESTABLISH A SAFE LEVEL:

! Set your volume control at a low setting.

! Slowly increase the sound until you can

hear it comfortably and clearly, without dis-

tortion.

! Once you have established a comfortable

sound level, set the dial and leave it there.

BE SURE TO OBSERVE THE FOLLOWING

GUIDELINES:

! Do not turn up the volume so high that you

can’t hear what’s around you.

! Use caution or temporarily discontinue use

in potentially hazardous situations.

! Do not use headphones while operating a

motorized vehicle; the use of headphones

may create a traffic hazard and is illegal in

many areas.

About this unit

The tuner frequencies on this unit are allo-

cated for use in North America. Use in other

areas may result in poor reception.

WARNING

Handling the cord on this product or cords asso-

ciated with accessories sold with the product

may expose you to chemicals listed on proposi-

tion 65 known to the State of California and other

governmental entities to cause cancer and birth

defect or other reproductive harm. Wash hands

after handling.

CAUTION:

USE OF CONTROL OR ADJUSTMENT OR

PERFORMANCE OF PROCEDURES

OTHER THAN THOSE SPECIFIED HEREIN

MAY RESULT IN HAZARDOUS RADIATION

EXPOSURE.

CAUTION:

THE USE OF OPTICAL INSTRUMENTS

WITH THIS PRODUCT WILL INCREASE

EYE HAZARD.

Section

Before You Start

CAUTION

! Do not allow this unit to come into contact

with liquids. Electrical shock could result.

Also, damage to this unit, smoke, and over-

heating could result from contact with liquids.

! Always keep the volume low enough to hear

outside sounds.

! Avoid exposure to moisture.

! If the battery is disconnected or discharged,

any preset memory will be erased.

Important (Serial number)

The serial number is located on the bottom of

this unit. For your own security and convenience,

be sure to record this number on the enclosed

warranty card.

After-sales service for

Pioneer products

Please contact the dealer or distributor from

where you purchased this unit for after-sales

service (including warranty conditions) or any

other informatio n. In case the necessary infor-

mation is not available, please contact the

companies listed below:

Please do not ship your unit to the companies

at the addresses listed below for repair without

advance contact.

U.S.A.

Pioneer Electronics (USA) Inc.

CUSTOMER SUPPORT DIVISION

P.O. Box 1760

Long Beach, CA 90801-1760

800-421-1404

CANADA

Pioneer Electronics of Canada, Inc.

CUSTOMER SATISFACTION DEPARTMENT

300 Allstate Parkway

Markham, Ontario L3R 0P2

1-877-283-5901

905-479-4411

For warranty information please see the Lim-

ited Warranty sheet included with this unit.

In case of trouble

Should this unit fail to operate properly, please

contact your dealer or nearest authorized

PIONEER Service Station.

Visit our website

http://www.pioneerelectronics.com

in Canada

http://www.pioneerelectronics.ca

! Learn about product updates (such as firm-

ware updates) for your product.

! Register your product to receive notices

about product updates and to safeguard

purchase details in our files in the event of

loss or theft.

! Access owner's manuals, spare parts infor-

mation, service information, and much

more.

English

Section

Before You Start

<QRD3061-A/N>2

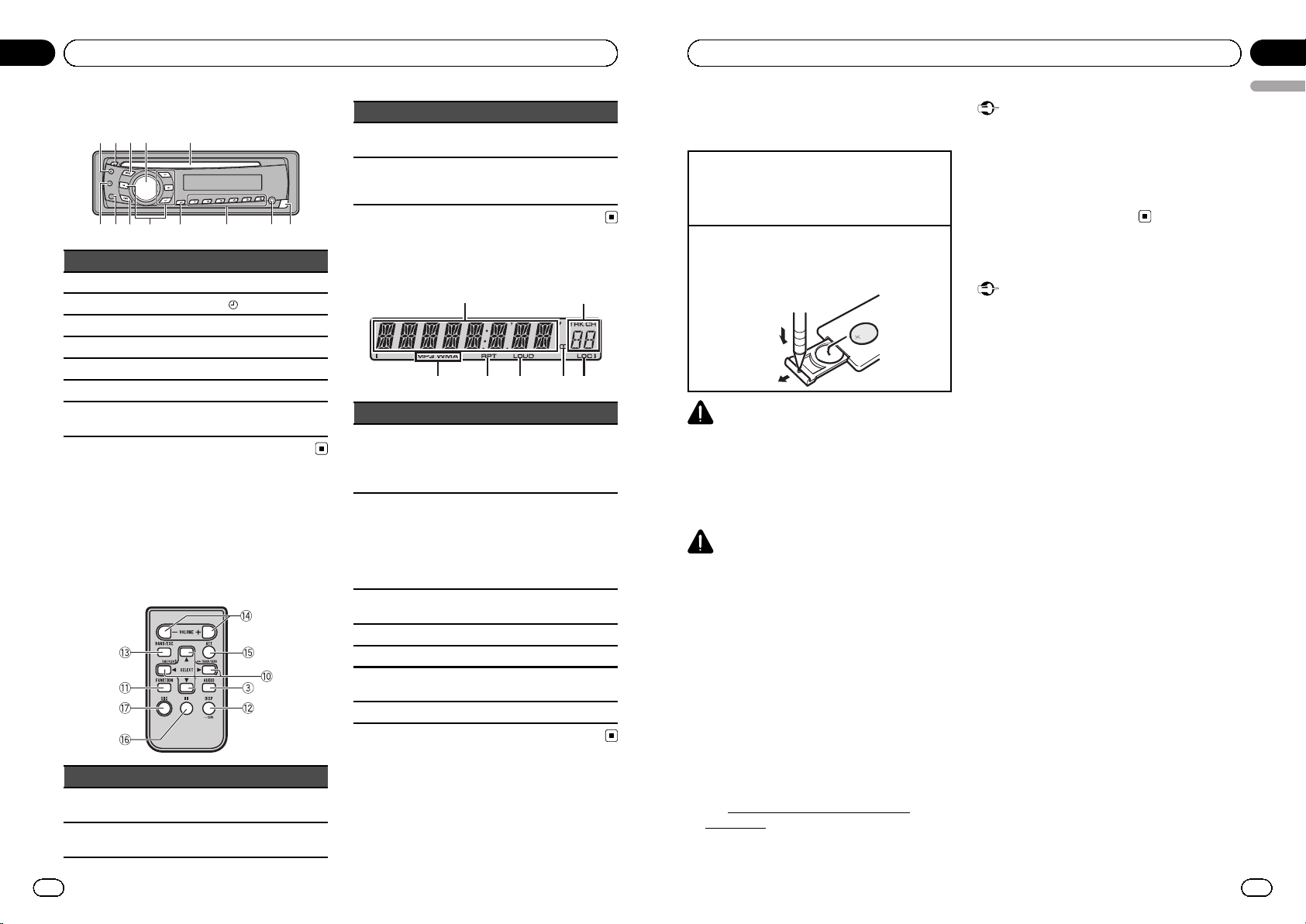

Head unit

a 6789bcd

123 4 5

Button Button

1 E (EQ/LOUD) 8 1 to 6

2 h (eject) 9

(clock)

3 AUDIO a a/b/c/d

4 SRC/OFF b FUNC

5 Disc loading slot c D (DISP/SCRL)

6 Detach button d B (BAND/ESC)

AUX input jack (3.5

mm stereo jack)

Remote control

Operation is the same as when using the but-

tons on the head unit. See the explanation of

the head unit about the operation of each but-

ton with the exception of ATT, which is ex-

plained below.

Part State

VOLUME

(+/-)

Press to increase or decrease vo-

lume.

f ATT

Press to mute. Press again to un-

mute.

Part State

g e (pause)

Press to pause or resume play-

back.

SRC

(source)

Press to cycle through all the

available sources. Press and hold

to turn the source off.

Display indication

4 5 6 7

Indicator State

Main dis-

play sec-

tion

! Tuner: band and frequency

! Built-in CD player: elapsed

playback time and text infor-

mation

Preset

number/

track num-

ber

! The track number or preset

number.

! If a track number 100 or more

is selected, d on the left of

the track number indicator

will light.

MP3/

WMA

The type of the currently playing

file.

4 RPT Repeat play is turned on.

5 LOUD Loudness is on.

6 5 (stereo)

Receiving the stereo broadcast-

ing.

7 LOC Local seek tuning is on.

Section

Operating this unit

Use and care of the remote

control

Using the remote control

1 Point the remote control in the direction of the

front panel to operate.

When using for the first time, pull out the film

protruding from the tray.

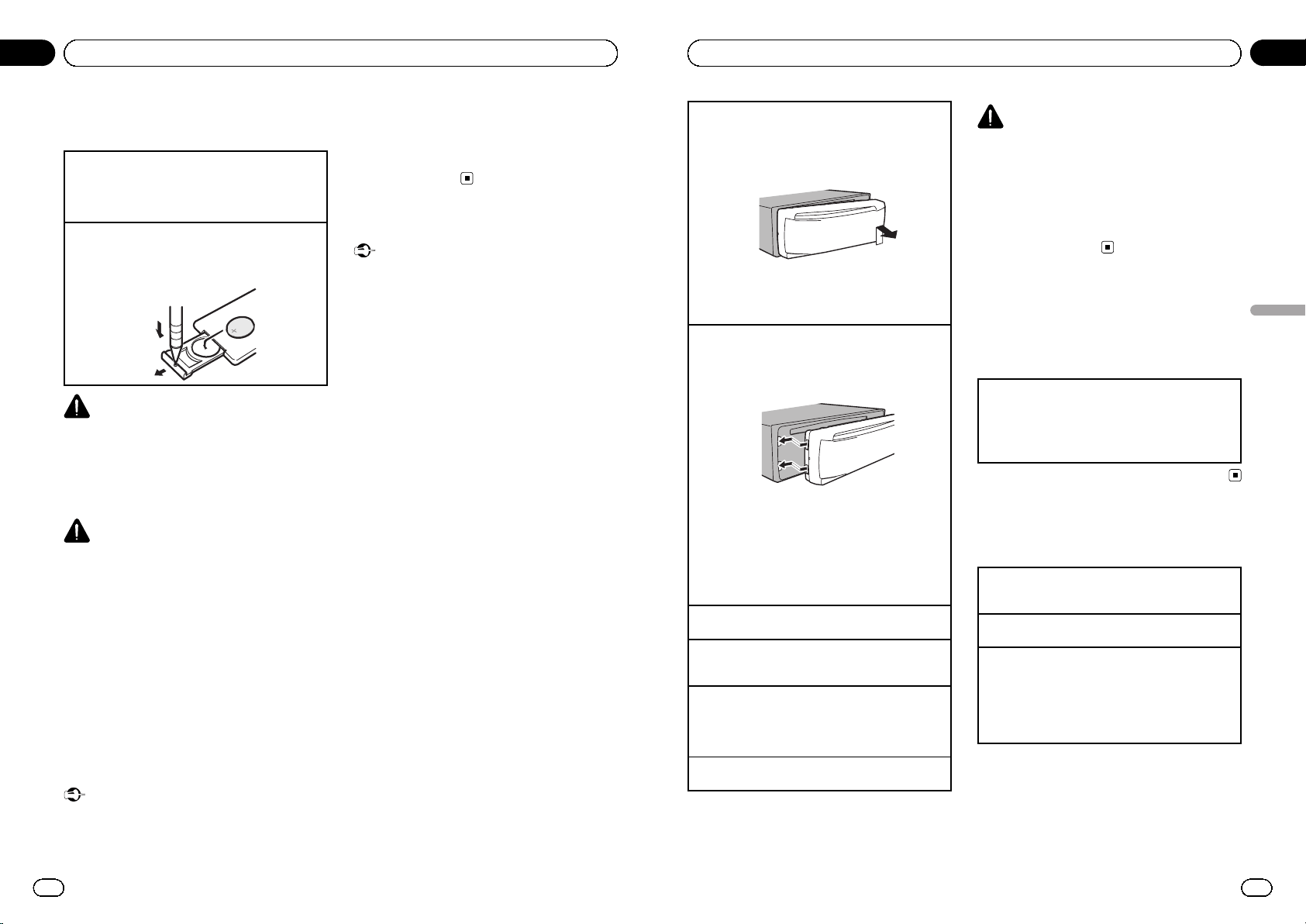

Replacing the battery

1 Slide the tray out on the back of the remote con-

trol.

2 Insert the battery with the plus (+) and minus (–)

poles aligned properly.

WARNING

! Keep the battery out of the reach of children.

Should the batter y be swallowed, consult a

doctor immediately.

! Batteries (battery pack or batteries installed)

must not be exposed to excessive heat such

as sunshine, fire or the like.

CAUTION

! Use one CR2025 (3 V) lithium battery.

! Remove the battery if the remote control is not

used for a month or longer.

! There is a danger of explosion if the battery is

incorrectly replaced. Replace only with the

same or equivalent type.

! Do not handle the battery with metallic tools.

! Do not store the battery with metallic objects.

! If the battery leaks, wipe the remote control

completely clean and install a new battery.

! When disposing of used batteries, comply

with governmental regulations or environmen-

tal public institutions’ rules that apply in your

country/area.

! “Perchlorate Material – special handling may

apply.

See

www.dtsc.ca.gov/hazardouswaste/

perchlorate. (Applicable to California, U.S.A.)”

Important

! Do not store the remote control in high tem-

peratures or direct sunlight.

! The remote control may not function properly

in direct sunlight.

! Do not let the remote control fall onto the

floor, where it may become jammed under the

brake or accelerator pedal.

Basic Operations

Important

! Handle gently when removing or attaching

the front panel.

! Avoid subjecting the front panel to excessive

shock.

! Keep the front panel out of direct sunlight and

high temperatures.

! To avoid damage to the device or vehicle inter-

ior, remove any cables and devices attached

to the front panel before detaching it.

English

Section

Operating this unit

<QRD3061-A/N>3

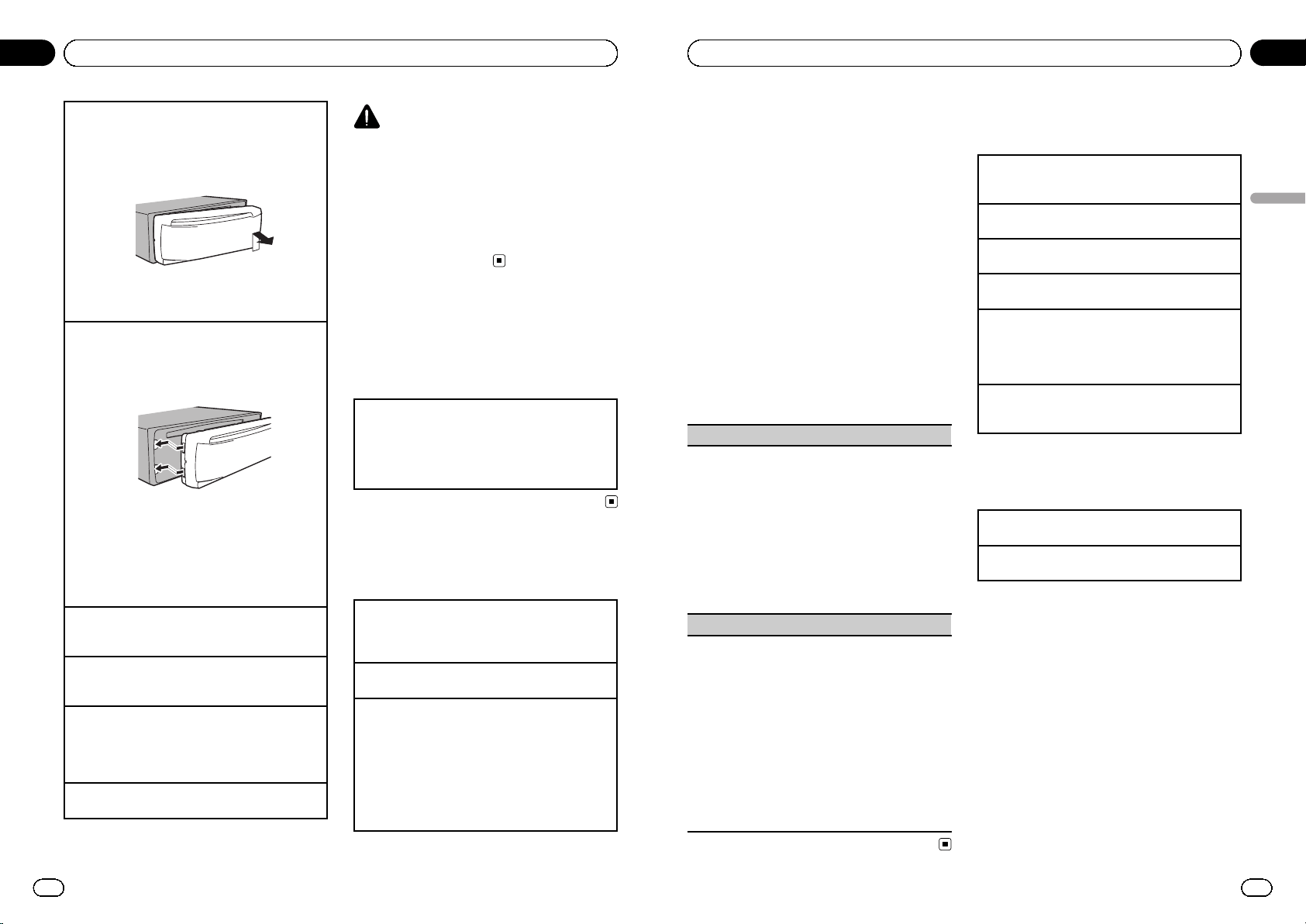

Removing the front panel to protect your unit from

theft

1 Press the detach button to release the front

panel.

2 Push the front panel upward and pull it toward

you.

3 Always keep the detached front panel in a protec-

tion device such as a protection case.

Re-attaching the front panel

1 Slide the front panel to the left.

Make sure to insert the tabs on the left side of the

head unit into the slots on the front panel.

2 Press the right side of the front panel until it is

firmly seated.

If you cannot attach the front panel to the head

unit successfully, make sure that you are placing

the front panel onto the head unit correctly. For-

cing the front panel into place may result in da-

mage to the front panel or head unit.

Turning the unit on

1 Press SRC/OFF to turn the unit on.

Turning the unit off

1 Press SRC/OFF and hold until the unit turns off.

Selecting a source

1 Press SRC/OFF to cycle through the sources

listed below:

TUNER (tuner)—CD (built-in CD player)—AUX

(AUX)

Adjusting the volume

1 Turn SRC/OFF to adjust volume.

CAUTION

For safety reasons, park your vehicle when remov-

ing the front panel.

Note

When this unit’s blue/white lead is connected to

the vehicle’s auto-antenna relay control terminal,

the vehicle’s antenna extends when this unit’s

source is turned on. To retract the antenna, turn

the source off.

Menu operations identical

for function settings/audio

adjustments/initial settings

Returning to the ordinary display

Canceling the initial setting menu

! Press B (BAND/ESC).

You can also cancel initial settings by holding

down SRC/OFF until the unit turns off.

Tuner

Basic Operations

Selecting a band

1 Press B (BAND/ESC) until the desired band (F1 ,

F2, F3 for FM or AM) is displayed.

Manual tuning (step by step)

1 Press c or d.

Seeking

1 Press and hold c or d, and then release.

You can cancel seek tuning by briefly pressing c

or d.

While pressing and holding c or d, you can skip

stations. Seek tuning starts as soon as you re-

lease c or d.

Storing and recalling stations

for each band

% When you find a station that you want

to store in memory, press one of the preset

tuning buttons (1 to 6) and hold until the

preset number stops flashing.

Stored radio station frequency can be recalled

by pressing the preset tuning button.

# Press a or b to recall radio station frequen-

cies.

Section

Operating this unit

Function settings

% Press FUNC to select the function.

After selecting, perform the following proce-

dures to set the function.

BSM (best stations memory)

BSM (best stations memory) automatically stores the

six strongest stations in the order of their signal

strength.

Storing broadcast frequencies with BSM may replace

broadcast frequencies you have saved using 1 to 6.

1 Press a to turn BSM on.

The six strongest broadcast frequencies are

stored in the order of their signal strength.

To cancel the storage process, press b.

LOCAL (local seek tuning)

Local seek tuning lets you tune in to only those radio

stations with sufficiently strong signals for good re-

ception.

1 Press a or b to turn local seek tuning on or off.

2 Press c or d to set the sensitivity.

FM: LOCAL 1—LOCAL 2—LOCAL 3—LOCAL 4

AM: LOCAL 1—LOCAL 2

The highest level setting allows reception of only

the strongest stations, while lower levels allow the

reception of weaker stations.

Basic Operations

Playing a CD/CD-R/CD-RW

1 Insert the disc into the disc loading slot with the

label side up.

Ejecting a CD/CD-R/CD-RW

1 Press h.

Selecting a folder

1 Press a or b.

Selecting a track

1 Press c or d.

Fast forwarding or reversing

1 Press and hold c or d.

When playing compressed audio, there is no

sound during fast forward or reverse.

Switching between compressed audio and CD-DA

1 Press B (BAND/ESC).

Displaying text information

Selecting the desired text information

1 Press D (DISP/SCRL).

Scrolling the text information to the left

1 Press and hold D (DISP/SCRL).

Notes

! Depending on the version of iTunes used to

write MP3 files to a disc or media file types, in-

compatible text stored within an audio file

may be displayed incorrectly.

! Text information items that can be changed

depend on the media.

Function settings

% Press FUNC to select the function.

After selecting, perform the following proce-

dures to set the function.

RPT (repeat play)

1 Press c or d to select the repeat range.

DSC – Repeat all tracks

TRK – Repeat the current track

FLD – Repeat the current folder

RDM (random play)

1 Press a or b to turn random play on or off.

When random play is on, RDM appears in the dis-

play.

If you turn random play on during folder repeat,

FRDM appears in the display.

SCAN (scan play)

Scan play searches for a song within the selected re-

peat range.

1 Press a to turn scan play on.

If you turn scan play on during FLD, FSCN ap-

pears in the display.

2 When you find the desired track press b to turn

scan play off.

If the display has automatically returned to the

playback display, select SCAN again by pressing

FUNC.

After scanning of a disc (folder) is finished, nor-

mal playback of the tracks begins.

PAUSE (pause)

1 Press a or b to pause or resume.

SRTRV (sound retriever)

English

Section

Operating this unit

<QRD3061-A/N>4

Automatically enhances compressed audio and re-

stores rich sound.

1 Press a or b to select your favorite setting.

OFF (off)—1—2

1 is effective for low compression rates, and 2 is

effective for high compression rates.

FF/REV (fast forward/reverse)

You can switch the search method between fast for-

ward/reverse and searching every 10 tracks. Selecting

ROUGH enables you to search every 10 tracks.

1 Press d to select ROUGH.

FF/REV – Fast forward and reverse

ROUGH – Searching every 10 tracks

To select FF/REV, press c.

2 Press B (BAND/ESC) to return to the playback dis-

play.

3 Press and hold c or d to search every 10 tracks

on a disc (folder).

If the rest of track number is less than 10, press

and hold c or d recalls the first (last) one.

Audio Adjustments

% Press AUDIO to select the audio func-

tion.

After selecting, perform the following proce-

dures to set the audio function.

FAD (fader/balance adjustment)

1 Press a or b to adjust fader (front/rear speaker

balance).

2 Press c or d to adjust the balance (left/right

speaker balance).

BASS/MID/TREBLE (equalizer adjustment)

! Adjusted equalizer curve settings are stored in

CUSTOM.

1 Press a or b to adjust the level.

Adjustment range: +6 to -6

LOUD (loudness)

Loudness compensates for deficiencies in the low-

and high-frequency ranges at low volume.

1 Press a or b to turn loudness on or off.

2 Press c or d to select the desired setting.

LOW (low)—HI (high)

! You can also turn loudness on or off by pressing

and holding E (EQ/LOUD).

SLA (sour ce level adjustment)

SLA (Source Level Adjustment) lets you adjust the vo-

lume level of each source to prevent radical changes

in volume when switching between sources.

! When selecting FM as the source, you cannot

switch to SLA.

! Settings are based on the FM volume level, which

remains unchanged.

! The AM volume level can also be adjusted with

this function.

1 Press a or b to adjust the source volume.

Adjustment range: SLA +4 to SLA –4

Using the equalizer

% Press E (EQ/LOUD) to select the equali-

zer.

DYNAMIC—VOCAL—NATURAL—CUSTOM

—FLAT—POWERFUL

! CUSTOM allows you to create a customized

setting.

Other Functions

Adjusting initial settings

1 Press SRC/OFF and hold until the unit

turns off.

2 Press SRC/OFF and hold until the clock

appears in the display.

3 Press FUNC to select the initial setting.

After selecting, perform the following proce-

dures to set the initial setting.

Setting the clock

1 Press c or d to select the segment of the clock

display you wish to set.

Hour—Minute

2 Press a or b to put a clock right.

AUX (auxiliary input)

Activate this setting when using an auxiliary device

connected to this unit.

1 Press a or b to turn auxiliary setting on or off.

Section

Operating this unit

Displaying the clock

% Press to turn the clock display on or

off.

# The clock display disappears temporarily

when you per form other operations, but the clock

display appears again after 25 seconds.

Using an AUX source

1 Insert the stereo mini plug into the

AUX input jack.

2 Press SRC/OFF to select AUX as the

source.

# AUX cannot be selected unless the auxiliary

setting is turned on. For more details, refer to

AUX (auxiliary input) on the previous page.

English

Section

Operating this unit

<QRD3061-A/N>5

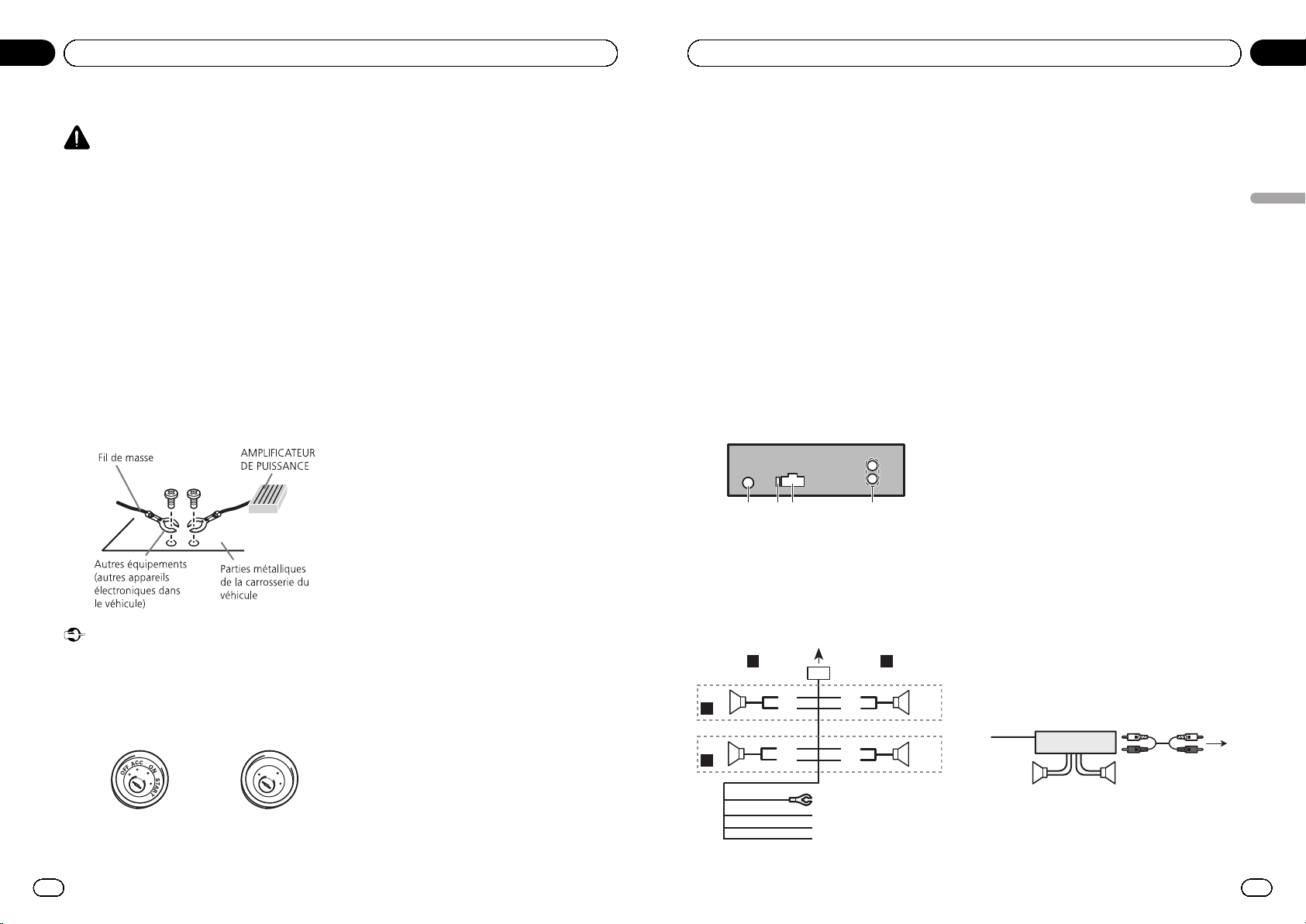

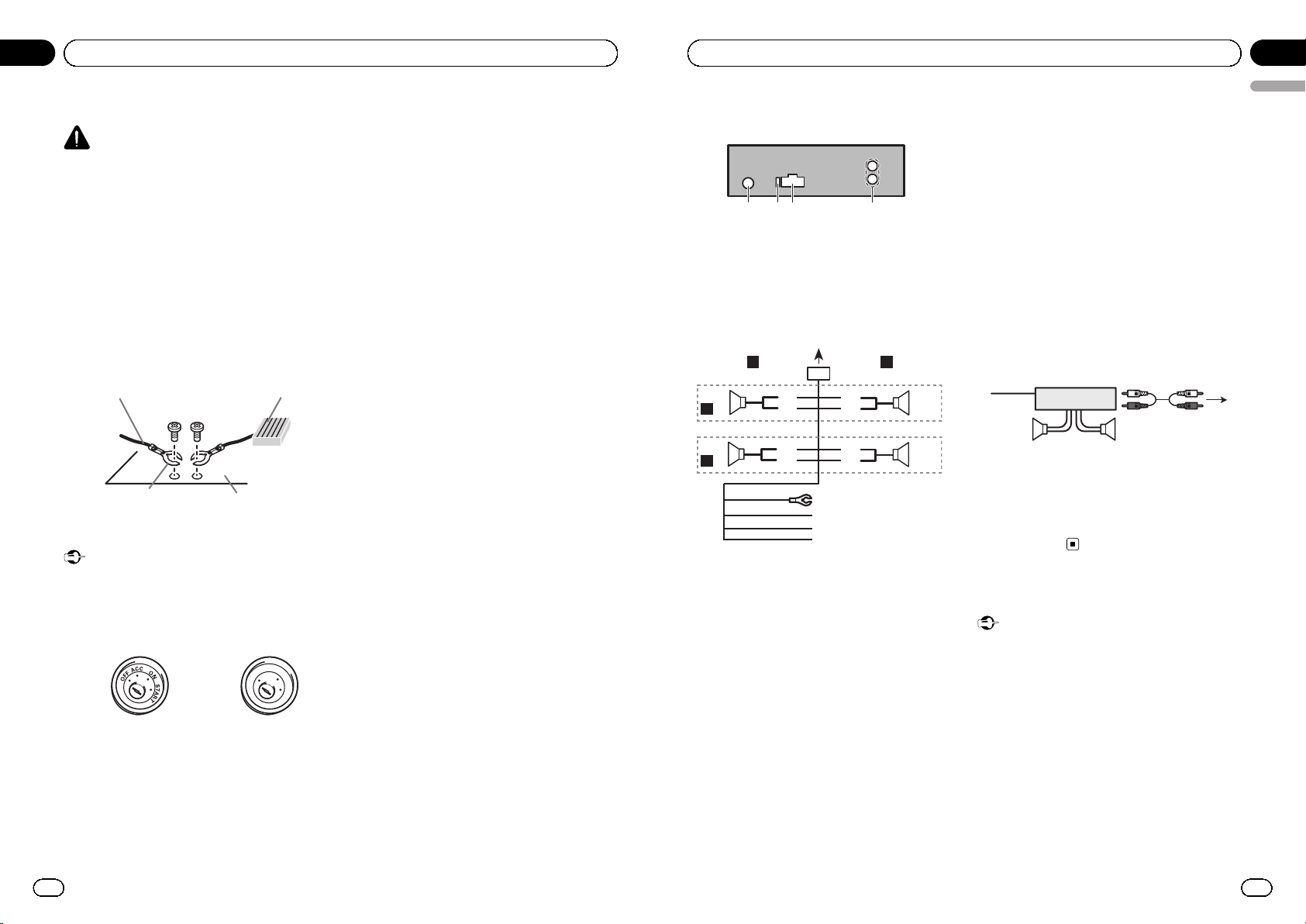

Connections

WARNING

! Use speakers over 50 W (output value) and be-

tween 4 W to 8 W (impedance value). Do not

use 1 W to 3 W speakers for this unit.

! The black cable is ground. When installing

this unit or power amp (sold separately), make

sure to connect the ground wire first. Ensure

that the ground wire is properly connected to

metal parts of the car’s body. The ground wire

of the power amp and the one of this unit or

any other device must be connected to the car

separately with different screws. If the screw

for the ground wire loosens or falls out, it

could result in fire, generation of smoke or

malfunction.

Ground wire

Metal parts of car’s body

POWER AMP

Other devices

(Another electronic

device in the car)

Important

! When installing this unit in a vehicle without

an ACC (accessor y) position on the ignition

switch, failure to connect the red cable to the

terminal that detects operation of the ignition

key may result in battery drain.

ACC position No ACC position

! Use this unit with a 12-volt battery and nega-

tive grounding only. Failure to do so may result

in a fire or malfunction.

! To prevent a short-circuit, overheating or mal-

function, be sure to follow the directions

below.

— Disconnect the negative terminal of the

battery before installation.

— Secure the wiring with cable clamps or ad-

hesive tape. Wrap adhesive tape around

wiring that comes into contact with metal

parts to protect the wiring.

— Place all cables away from moving parts,

such as the gear shift and seat rails.

— Place all cables away from hot places,

such as near the heater outlet.

— Do not connect the yellow cable to the bat-

tery by passing it through the hole to the

engine compartment.

— Cover any disconnected cable connectors

with insulating tape.

— Do not shorten any cables.

— Never cut the insulation of the power cable

of this unit in order to share the power

with other devices. The current capacity of

the cable is limited.

— Use a fuse of the rating prescribed.

— Never wire the negative speaker cable di-

rectly to ground.

— Never band together negative cables of

multiple speakers.

! When this unit is on, control signals are sent

through the blue/white cable. Connect this

cable to the system remote control of an exter-

nal power amp or the vehicle’s auto-antenna

relay control terminal (max. 300 mA 12 V DC).

If the vehicle is equipped with a glass anten-

na, connect it to the antenna booster power

supply terminal.

! Never connect the blue/white cable to the

power terminal of an external power amp.

Also, never connect it to the power terminal of

the auto antenna. Doing so may result in bat-

tery drain or a malfunction.

Section

Installation

This unit

123 4

1 Antenna input

2 Fuse (10 A)

3 Power cord input

4 Rear output

Power cord

















1 To power cord input

2 Left

3 Right

4 Front speaker

5 Rear speaker

6 White

7 White/black

8 Gray

9 Gray/black

a Green

b Green/black

c Violet

d Violet/black

e Black (chassis ground)

Connect to a clean, paint-free metal location.

f Yellow

Connect to the constant 12 V supply terminal.

g Red

Connect to terminal controlled by ignition

switch (12 V DC).

h Blue/white

Connect to system control terminal of the

power amp or auto-antenna relay control

terminal (max. 300 mA 12 V DC).

Note

With a 2 speaker system, do not connect anything

to the speaker leads that are not connected to

speakers.

Power amp (sold separately)

Perform these connections when using the

optional amplifier.









1 System remote control

Connect to Blue/white cable.

2 Power amp (sold separately)

3 Connect with RCA cables (sold separately)

4 To Rear output

5 Rear speaker

Installation

Important

! Check all connections and systems before

final installation.

! Do not use unauthorized parts as this may

cause malfunctions.

! Consult your dealer if installation requires dril-

ling of holes or other modifications to the vehi-

cle.

! Do not install this unit where:

— it may interfere with operation of the vehi-

cle.

— it may cause injury to a passenger as a re-

sult of a sudden stop.

English

Section

Installation

<QRD3061-A/N>6

! The semiconductor laser will be damaged if it

overheats. Install this unit away from hot

places such as near the heater outlet.

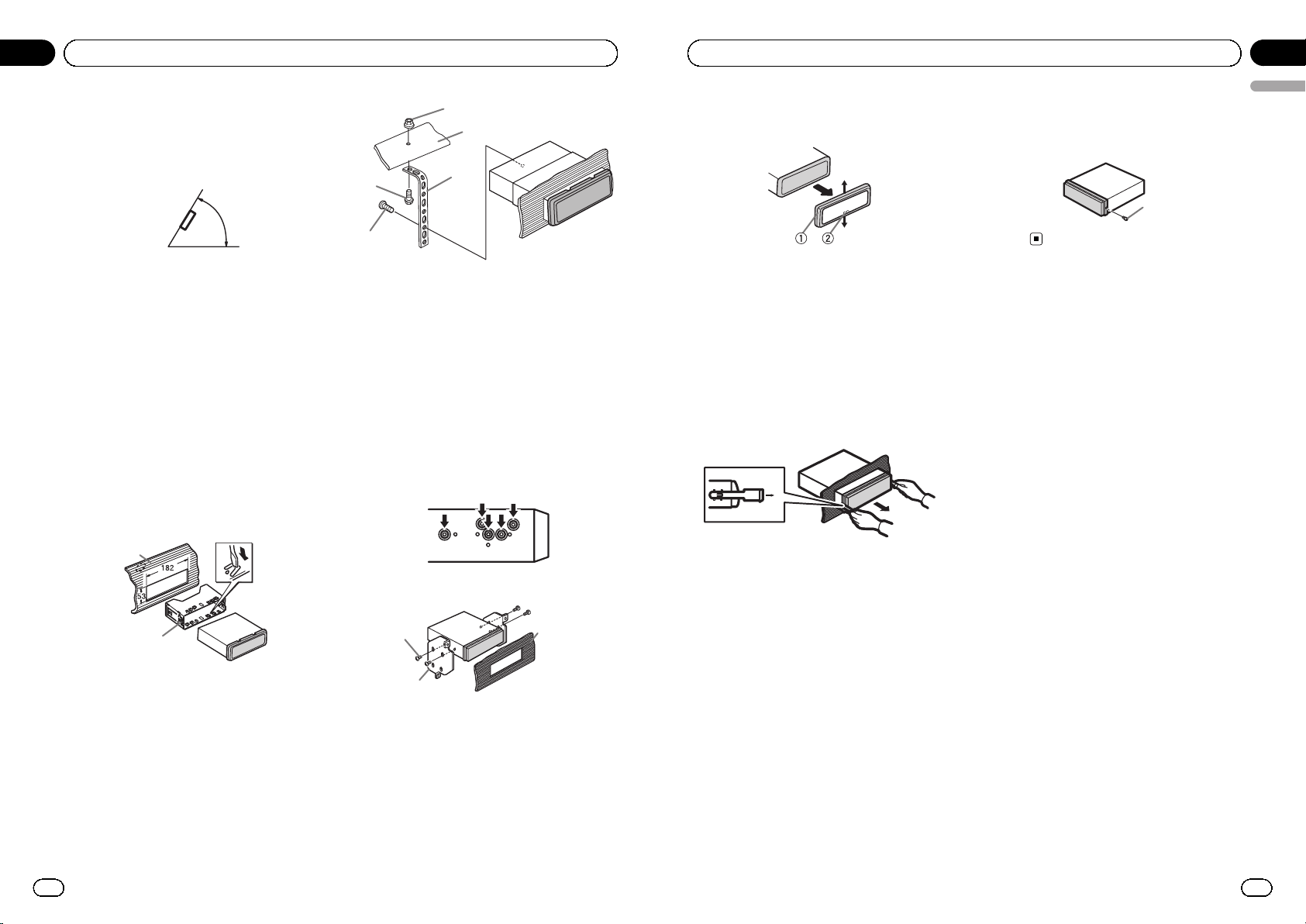

! Optimum performance is obtained when the

unit is installed at an angle of less than 60°.

60°

DIN front/rear mount

This unit can be properly installed using either

front-mount or rear-mount installation.

DIN Front-mount

1 Insert the mounting sleeve into the

dashboard.

For installation in shallow spaces, use the sup-

plied mounting sleeve. If there is enough

space, use the mounting sleeve that came

with the vehicle.

2 Secure the mounting sleeve by using a

screwdriver to bend the metal tabs (90°)

into place.

1 Dashboard

2 Mounting sleeve

3 Install the unit as illustrated.

Use commercially available parts when instal-

ling.

1 Nut

2 Firewall or metal support

3 Metal strap

4 Screw

5 Screw (M4 × 8)

# Make sure that the unit is installed securely in

place. An unstable installation may cause skip-

ping or other malfunctions.

DIN Rear-mount

1 Determine the appropriate position

where the holes on the bracket and the

side of the unit match.

2 Tighten two screws on each side.

1 Screw

2 Mounting bracket

3 Dashboard or console

Use either truss (5 mm × 8 mm) or flush sur-

face (5 mm × 9 mm) screws, depending on

the bracket screw holes.

Section

Installation

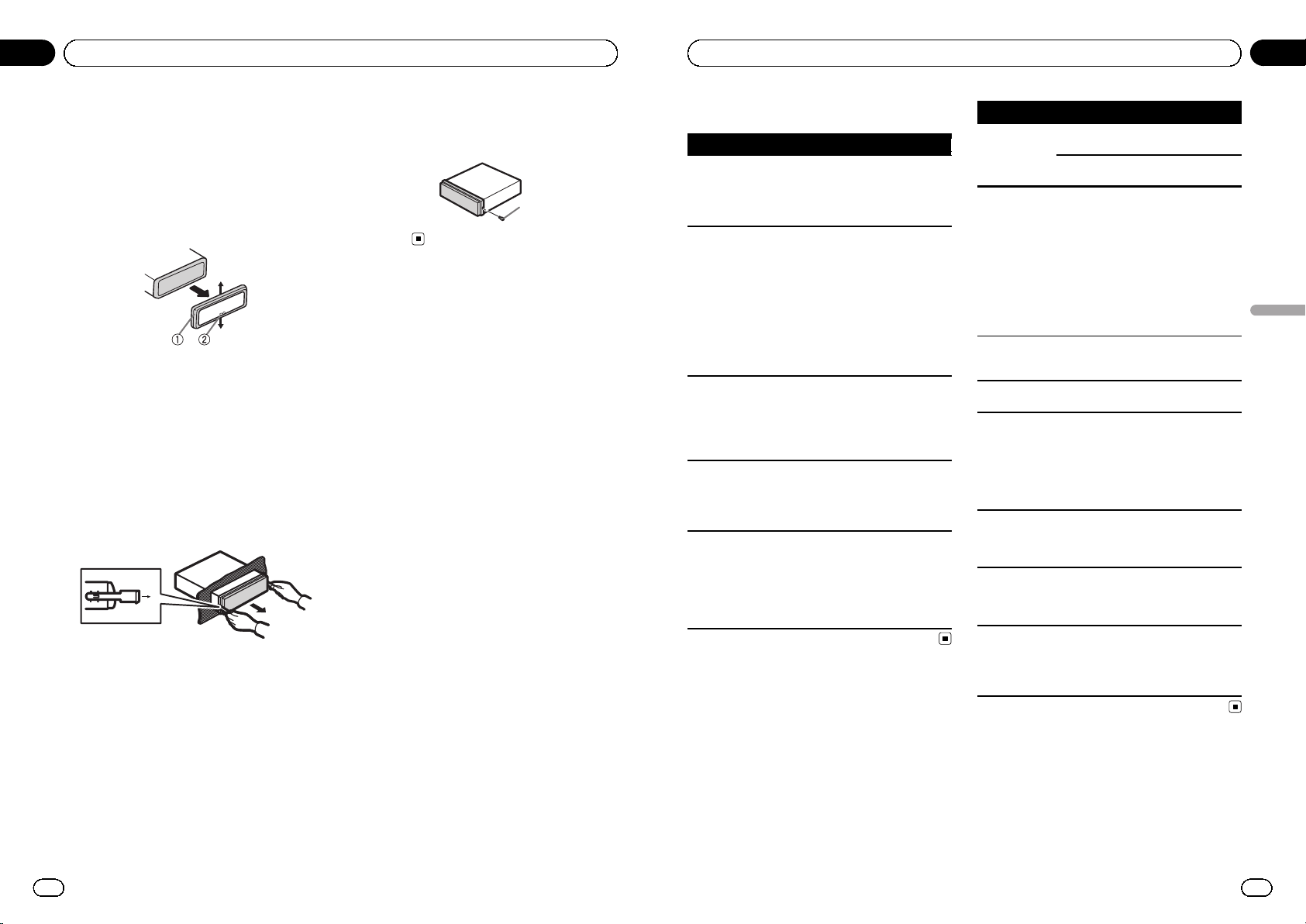

Removing the unit

1 Remove the trim ring.

1 Trim ring

2 Notched tab

! Releasing the front panel allows easier ac-

cess to the trim ring.

! When reattaching the trim ring, point the

side with the notched tab down.

2 Insert the supplied extraction keys into

both sides of the unit until they click into

place.

3 Pull the unit out of the dashboard.

Removing and re-attaching the front

panel

You can remove the front panel to protect your

unit from theft.

Press the detach button and push the front

panel upward and pull it toward you.

For details, refer to Removing the front panel to

protect your unit from theft and Re-attaching

the front panel on page 6.

Securing the front panel

The front panel can be secured with the sup-

plied screw.

1 Screw

English

Section

Installation

<QRD3061-A/N>7

Troubleshooting

Symptom Cause Action

The display

automatically

returns to the

ordinary dis-

play.

You did not per-

form any opera-

tion within about

30 seconds.

Perform operation

again.

The repeat play

range changes

unexpectedly.

Depending on

the repeat play

range, the se-

lected range may

change when se-

lecting another

folder or track, or

when fast for-

warding/rever-

sing.

Select the repeat

play range again.

A subfolder is

not played

back.

Subfolders can-

not be played

when FLD (folder

repeat) is se-

lected.

Select another re-

peat play range.

NO XXXX ap-

pears when a

display is chan-

ged (NO T-TTL,

for example).

There is no text

information em-

bedded.

Switch the display

or play another

track/file.

The unit is mal-

functioning.

There is inter-

ference.

You are using a

device, such as a

cellular phone,

that transmits

electric waves

near the unit.

Move electrical de-

vices that may be

causing the inter-

ference away from

the unit.

Error messages

When you contact your dealer or your nearest

Pioneer Service Center, be sure to note the

error message.

Message Cause Action

ERROR-11, 12,

17, 30

The disc is dirty. Clean the disc.

The disc is

scratched.

Replace the disc.

Message Cause Action

ERROR-10, 11,

12, 15, 17, 30,

There is an elec-

trical or mechan-

ical error.

Turn the ignition

switch OFF and

back ON, or switch

to a different

source, then back

to the CD player.

ERROR-15 The inserted disc

is blank

Replace the disc.

ERROR-23 Unsupported CD

format

Replace the disc.

FRMTREAD Sometimes there

is a delay be-

tween the start of

playback and

when you start to

hear any sound.

Wait until the mes-

sage disappears

and you hear

sound.

NO AUDIO The inserted disc

does not contain

any playable

files.

Replace the disc.

PROTECT All the files on

the inserted disc

are embedded

with DRM.

Replace the disc.

SKIPPED The inserted disc

contains DRM

protected WMA

files.

Replace the disc.

Handling guideline

Discs and player

Use only discs featuring either of following two logos.

Use 12-cm disc. Do not use 8-cm disc or an adapter

for 8-cm disc.

Appendix

Additional Information

Use only conventional, fully circular discs. Do not use

shaped discs.

Do not insert anything other than a CD into the CD

loading slot.

Do not use cracked, chipped, warped, or otherwise

damaged discs as they may damage the player.

Unfinalized CD-R/CD-RW disc playback is not possi-

ble.

Do not touch the recorded surface of the discs.

Store discs in their cases when not in use.

Avoid leaving discs in excessively hot environments

including under direct sunlight.

Do not attach labels, write on or apply chemicals to

the surface of the discs.

To clean a CD, wipe the disc with a soft cloth outward

from the center.

Condensation may temporarily impair the player’s

per formance. Leave it to adjust to the warmer tem-

perature for about one hour. Also, wipe any damp

discs with a soft cloth.

Playback of discs may not be possible because of

disc characteristics, disc format, recorded applica-

tion, playback environment, storage conditions, and

so on.

Road shocks may interrupt disc playback.

DualDiscs

DualDiscs are two-sided discs that have a recordable

CD for audio on one side and a recordable DVD for

video on the other.

Since the CD side of DualDiscs is not physically com-

patible with the general CD standard, it may not be

possible to play the CD side with this unit.

Frequent loading and ejecting of a DualDisc may re-

sult in scratches on the disc. Serious scratches can

lead to playback problems on this unit. In some

cases, a DualDisc may become stuck in the disc load-

ing slot and will not eject. To prevent this, we recom-

mend you refrain from using DualDisc with this unit.

Please refer to the information from the disc manu-

facturer for more detailed information about Dual-

Discs.

Compressed audio

compatibility

WMA

File extension: .wma

Bit rate: 48 kbps to 320 kbps (CBR), 48 kbps to 384

kbps (VBR)

Sampling frequency: 32 kHz to 48 kHz

Windows Media Audio Professional, Lossless, Voice:

MP3

File extension: .mp3

Bit rate: 8 kbps to 320 kbps (CBR), VBR

Sampling frequency: 8 kHz to 48 kHz (32, 44.1, 48 kHz

for emphasis)

Compatible ID3 tag version: 1.0, 1.1, 2.2, 2.3, 2.4 (ID3

tag Version 2.x is given priority over Version 1.x.)

M3u playlist: No

MP3i (MP3 interactive), mp3 PRO: No

WAV

File extension: .wav

Quantization bits: 8 and 16 (LPCM), 4 (MS ADPCM)

Sampling frequency: 16 kHz to 48 kHz (LPCM), 22.05

kHz and 44.1 kHz (MS ADPCM)

Supplemental information

Only the first 32 characters can be displayed as a file

name (including the file extension) or a folder name.

This unit may not operate correctly depending on the

application used to encode WMA files.

There may be a slight delay when starting playback of

audio files embedded with image data.

Disc

Playable folder hierarchy: up to eight tiers (A practical

hierarchy is less than two tiers.)

Playable folders: up to 99

Playable files: up to 999

English

Appendix

Additional Information

<QRD3061-A/N>8

File system: ISO 9660 Level 1 and 2, Romeo, Joliet

Multi-session playback: Yes

Packet write data transfer: No

Regardless of the length of blank section between the

songs of the original recording, compressed audio

discs play with a short pause between songs.

Sequence of audio files

The user cannot assign folder numbers and

specify playback sequences with this unit.

Example of a hierarchy













Level 1 Level 2 Level 3 Level 4

: Folder

: Compressed

audio file

01 to 05: Folder

number

1 to 6: Playback

sequence

Disc

! Folder selection sequence or other opera-

tion may differ depending on the encoding

or writing software.

iTunes

Apple and iTunes are trademarks of Apple

Inc., registered in the U.S. and other coun-

tries.

MP3

Supply of this product only conveys a license

for private, non-commercial use and does not

convey a license nor imply any right to use

this product in any commercial (i.e. revenue-

generating) real time broadcasting (terrestrial,

satellite, cable and/or any other media), broad-

casting/streaming via internet, intranets and/

or other networks or in other electronic con-

tent distribution systems, such as pay-audio or

audio-on-demand applications. An indepen-

dent license for such use is required. For de-

tails, please visit

http://www.mp3licensing.com.

WMA

Windows Media and the Windows logo are tra-

demarks or registered trademarks of Microsoft

Corporation in the United States and/or other

countries.

This product includes technology owned by

Microsoft Corporation and cannot be used or

distributed without a license from Microsoft

Licensing, Inc.

Specifications

General

Power source ............................. 14.4 V DC (10.8 V to 15.1 V

allowable)

Grounding system ................... Negative type

Maximum current consumption

..................................................... 10.0 A

Dimensions (W × H × D):

DIN

Chassis ..................... 178 mm × 50 mm × 165

(7 in. × 2 in. × 6-1/2 in.)

Nose ........................... 188 mm × 58 mm × 17 mm

(7-3/8 in.× 2-1/4 in.× 5/8 in.)

Chassis ..................... 178 mm × 50 mm × 165

(7 in.× 2 in.× 6-1/2 in.)

Nose ........................... 170 mm × 46 mm × 17 mm

(6-3/4 in.× 1-3/4 in.× 5/8 in.)

Weight .......................................... 1.3 kg (2.9 lbs)

Audio

Maximum power output ....... 50 W × 4

Continuous power output ... 22 W × 4 (50 Hz to 15 000

Hz, 5 % THD, 4 W load, both

channels driven)

Load impedance ...................... 4 W (4 W to 8 W allowable)

Preout maximum output level

..................................................... 2.0 V

Tone controls:

Bass

Frequency ................ 100 Hz

Gain ............................ ±12 dB

Appendix

Additional Information

Mid

Frequency ................ 1 kHz

Gain ............................ ±12 dB

Treble

Frequency ................ 10 kHz

Gain ............................ ±12 dB

CD player

System .......................................... Compact disc audio system

Usable discs .............................. Compact disc

Signal-to-noise ratio ............... 94 dB (1 kHz) (IHF-A net-

work)

Number of channels .............. 2 (stereo)

WMA decoding format ......... Ver. 7, 7.1, 8, 9, 10, 11, 12

(2ch audio)

(Windows Media Player)

MP3 decoding format ........... MPEG-1 & 2 Audio Layer 3

WAV signal format .................. Linear PCM & MS ADPCM

FM tuner

Frequency range ...................... 87.9 MHz to 107.9 MHz

Usable sensiti vity ..................... 11 dBf (0.7 µV/75 W, mono,

S/N: 30 dB)

Signal-to-noise ratio ............... 72 dB (IHF-A network)

AM tuner

Frequency range ...................... 530 kHz to 1 710 kHz

Usable sensiti vity ..................... 25 µV (S/N: 20 dB)

Signal-to-noise ratio ............... 62 dB (IHF-A network)

CEA2006 Specifications

Power output ............................. 14 W RMS × 4 Channels (4

W and ≦ 1 % THD+N)

S/N ratio ....................................... 91 dBA (reference: 1 W into

4 W)

Note

Specifications and the design are subject to mod-

ifications without notice.

English

Appendix

Additional Information

<QRD3061-A/N>9

Nous vous remercions d’avoir acheté cet

appareil PIONEER.

Pour garantir une utilisation correcte, lisez

bien ce mode d’emploi avant d’utiliser cet ap-

pareil. Il est particulièrement important que

vous lisiez et respectiez les indications AT-

TENTION et PRÉCAUTION de ce mode

d’emploi. Conservez-le dans un endroit sûr et

facilement accessible pour toute consultation

ultérieure.

Pour le modèle canadien

Cet appareil numérique de la classe B est

conforme à la norme NMB-003 du Canada.

La protection de votre ouïe

est entre vos mains

Pour assurer le rendement optimal de votre

matériel et – plus important encore – la protec-

tion de votre ouïe, réglez le volume à un niveau

raisonnable. Pour ne pas altérer votre sens de

la perception, le son doit être clair mais ne

produire aucun vacarme et être exempt de

toute distorsion. Votre ouïe peut vous jouer

des tours. Avec le temps, votre système auditif

peut en effet s’adapter à des volumes supéri-

eurs, et ce qui vous semble un « niveau de

confort normal » pourrait au contraire être ex-

cessif et contribuer à endommager votre ouïe

de façon permanente. Le réglage de votre ma-

tériel à un volume sécuritaire AVANT que votre

ouïe s’adapte vous permettra de mieux vous

protéger.

CHOISISSEZ UN VOLUME SÉCURITAIRE :

! Réglez d’abord le volume à un niveau infé-

rieur.

! Montez progressivement le volume jusqu’à

un niveau d’écoute confortable ; le son doit

être clair et exempt de distorsions.

! Une fois que le son est à un niveau confor-

table, ne touchez plus au bouton du vo-

lume.

N’OUBLIEZ PAS DE RESPECTER LES

DIRECTIVES SUIVANTES :

! Lorsque vous montez le volume, assurez-

vous de pouvoir quand même entendre ce

qui se passe autour de vous.

! Faites très attention ou cessez temporaire-

ment l’utilisation dans les situations pou-

vant s’avérer dangereuses.

! N’utilisez pas des écouteurs ou un casque

d’écoute lorsque vous opérez un véhicule

motorisé ; une telle utilisation peut créer

des dangers sur la route et est illégale à de

nombreux endroits.

Quelques mots sur cet appareil

Les fréquences du syntoniseur de cet appareil

sont attribuées pour une utilisation en Amé-

rique du Nord. Son utilisation dans d’autres

régions peut se traduire par une réception de

mauvaise qualité.

PRÉCAUTION

! Ne laissez pas cet appareil entrer en contact

avec des liquides. Cela pourrait provoquer une

électrocution. Tout contact avec des liquides

pourrait aussi provoquer des dommages, de

la fumée et une surchauffe de l’appareil.

! Maintenez le niveau d’écoute à une valeur

telle que vous puissiez entendre les sons pro-

venant de l’extérieur.

! Évitez tout contact avec l’humidité.

! Si la batterie est débranchée ou déchargée, le

contenu de la mémoire sera effacé.

Section

Avant de commencer

Service après-vente des

produits Pioneer

Veuillez contacter le revendeur ou le distribu-

teur auprès duquel vous avez acheté cet appa-

reil pour le service après vente (y compris les

conditions de garantie) ou pour toute autre in-

formation. Dans le cas où les informations né-

cessaires ne sont pas disponibles, veuillez

contacter les sociétés indiquées ci-dessous :

N’expédiez pas l’appareil pour réparation à

l’une des adresses figurant ci-dessous sans

avoir pris contact au préalable.

États-Unis

Pioneer Electronics (USA) Inc.

CUSTOMER SUPPORT DIVISION

P.O. Box 1760

Long Beach, CA 90801-1760

800-421-1404

CANADA

Pioneer Électroniques du Canada, Inc.

Département de service aux consommateurs

300 Allstate Parkway

Markham, Ontario L3R 0P2

1-877-283-5901

905-479-4411

Pour connaître les conditions de garantie, re-

portez-vous au document Garantie limitée qui

accompagne cet appareil.

En cas d’anomalie

En cas d’anomalie, veuillez contacter votre re-

vendeur ou le centre d’entretien agréé par

PIONEER le plus proche.

Visitez notre site Web

http://www.pioneerelectronics.com

au Canada

http://www.pioneerelectronics.ca

! Informez-vous sur les mises à jour disponi-

bles pour votre produit (telles que les mises

à jour du firmware).

! Enregistrez votre produit afin de recevoir

des notifications concernant les mises à

jour du produit, ainsi que pour sauvegarder

les détails de votre achat dans nos fichiers

en cas de perte ou de vol.

! Accédez aux modes d’emploi, aux informa-

tions relatives aux pièces de rechange et à

l’entretien, et à beaucoup d’autres

informations.

Section

Français

Avant de commencer

<QRD3061-A/N>10

Appareil central

a 6789bcd

123 4 5

Touche Touche

1 E (EQ/LOUD) 8 1 à 6

2 h (éjection) 9

(horloge)

3 AUDIO a a/b/c/d

4 SRC/OFF b FUNC

Fente de charge-

ment des disques

c D (DISP/SCRL)

Touche de retrait de

la face avant

d B (BAND/ESC)

Jack d’entrée AUX

(jack stéréo 3,5

mm)

Télécommande

Le fonctionnement est le même qu’avec l’utili-

sation des touches de l’appareil central. Re-

portez-vous à la description de l’appareil

central pour des explications sur le fonction-

nement de chaque touche à l’exception de

ATT, qui est expliqué ci-dessous.

Partie État

VOLUME

(+/-)

Appuyez sur ces touches pour

augmenter ou diminuer le niveau

sonore.

f ATT

Appuyez sur cette touche pour

couper le son. Appuyez à nouveau

pour réa ctiver le son.

g e (pause)

Appuyez sur cette touche pour

mettre en pause ou reprendre la

lecture.

SRC

(source)

Appuyez sur cette touche pour

parcourir les différentes sources

disponibles. Maintenez la pres-

sion sur cette touche pour mettre

la source hors service.

Indications affichées

4 5 6 7

Indicateur État

Section

d’affichage

principal

! Syntoniseur : gamme et fré-

quence

! Lecteur de CD intégré : temps

de lecture écoulé et informa-

tions textuelles

Numéro de

présélec-

tion/numé-

ro de plage

! Le numéro de plage ou le nu-

méro de présélection.

! Si un numéro de plage de 100

ou plus est sélectionné, d à

gauche de l’indicateur de nu-

méro de plage s’allume.

MP3/

WMA

Le type du fichier en cours de lec-

ture.

4 RPT

La répétition de la lecture est en

service.

5 LOUD

La correction physiologique est

en service.

Section

Utilisation de l’appareil

Indicateur État

6 5 (stéréo) Réception d’émission stéréo.

7 LOC

L’accord automatique sur une sta-

tion locale est en service.

Utilisation et entretien de

la télécommande

Utilisation de la télécommande

1 Pointez la télécommande dans la direction de la

face avant de l’appareil à télécommander.

Lors de la première utilisation, retirez le film qui

dépasse du porte-pile.

Remplacement de la pile

1 Sortez le porte-pile de l’arrière de la télécom-

mande en le faisant glisser.

2 Insérez la pile en respectant les polarités (+) et

(–).

ATTENTION

! Conservez la pile hors de portée des enfants.

Au cas où la pile serait avalée, consultez im-

médiatement un médecin.

! Les piles ne doivent pas être exposées à des

températures élevées telles que la lumière di-

recte du soleil, des flammes ou toute autre

source de chaleur similaire.

PRÉCAUTION

! Utilisez une pile au lithium CR2025 (3 V).

! Retirez la pile si la télécommande n’est pas

utilisée pendant un mois ou plus.

! Remplacer la pile de manière incorrecte peut

créer un risque d’explosion. Remplacez la pile

uniquement par une pile identique ou de type

équivalent.

! Ne manipulez pas la pile avec un outil métal-

lique.

! Ne conservez pas la pile avec des objets mé-

talliques.

! Si la pile fuit, nettoyez soigneusement la télé-

commande, puis insérez une pile neuve.

! Lors de la mise au rebut des piles usagées,

respectez les règlements nationaux ou les ins-

tructions locales en vigueur dans le pays ou la

région en matière de conservation ou de pro-

tection de l’environnement.

Important

! Ne laissez pas la télécommande exposée à

des températures élevées ou à la lumière di-

recte du soleil.

! La télécommande peut ne pas fonctionner

correctement à la lumière directe du soleil.

! Ne laissez pas la télécommande tomber sur le

plancher, où elle pourrait gêner le bon fonc-

tionnement de la pédale de frein ou

d’accélérateur.

Opérations de base

Important

! Lorsque vous enlevez ou remontez la face

avant, manipulez-la doucement.

! Évitez de heurter la face avant.

! Conservez la face avant à l’abri des tempéra-

tures élevées et de la lumière directe du soleil.

! Pour éviter d’endommager le périphérique ou

l’intérieur du véhicule, retirez tous les câbles

et périphériques connectés à la face avant

avant d’enlever cette dernière.

Section

Français

Utilisation de l’appareil

<QRD3061-A/N>11

Retrait de la face avant pour protéger l’appareil

contre le vol

1 Appuyez sur la touche de retrait pour libérer la

face avant.

2 Poussez la face avant vers le haut, puis tirez-la

vers vous.

3 Conservez toujours la face avant dans un boîtier

de protection lorsqu’elle est détachée.

Remontage de la face avant

1 Faites glisser la face avant vers la gauche.

Assurez-vous d’insérer les encoches sur le côté

gauche de l’appareil central dans les fentes du

panneau de commande.

2 Appuyez sur le côté droit de la face avant jusqu’à

ce qu’elle soit bien en place.

Si vous ne pouvez pas monter la face avant sur

l’appareil central, vérifiez que la face avant est

correctement placée sur l ’appareil central. Forcer

la face avant en position risque de l’endommager

ou d’endommager l’appareil central.

Mise en service de l’appareil

1 Appuyez sur SRC/OFF pour me ttre en service l’ap-

pareil.

Mise hors service de l ’appareil

1 Maintenez la pression sur SRC/OFF jusqu’àce

que l’appareil soit mis hors tension.

Choix d’une source

1 Appuyez sur SRC/OFF pour parcourir les sources

listées ci-dessous :

TUNER (syn toniseur)—CD (lecteur de CD intégré)

—AUX (AUX)

Réglage du volume

1 Tournez SRC/OFF pour régler le volume.

PRÉCAUTION

Pour des raisons de sécurité, garez votre véhicule

pour retirer la face avant.

Remarque

Si le fil bleu/blanc de l’appareil est relié à la prise

de commande du relais de l’antenne motorisée

du véhicule, celle-ci se déploie lorsque la source

est mise en service. Pour rétracter l’antenne, met-

tez la source hors service.

Opérations communes des

menus pour les réglages

des fonctions/réglages

audio/réglages initiaux

Retour à l’affichage ordinaire

Annulation du menu des réglages initiaux

! Appuyez sur B (BAND/ESC).

Vous pouvez également abandonner les réglages

initiaux en maintenant la pression sur SRC/OFF

jusqu’à ce que l’app areil se mette hors service.

Syntoniseur

Opérations de base

Sélection d’une gamme

1 Appuyez sur B (BAND/ESC) jusqu’à ce que la

gamme désirée, F1, F2, F3 en FM ou AM (PO/

GO), soit affichée.

Accord manuel (pas à pas)

1 Appuyez sur c ou d.

Recherche

1 Appuyez de façon continue sur c ou d, puis relâ-

chez.

Vous pouvez annuler l’accord automatique en ap-

puyant brièvement sur c ou d.

Lorsque vous appuyez sur c ou d de façon pro-

longée, vous pouvez sauter des stations. L’accord

automatique démarre dès que vous relâchez c

ou d.

Section

Utilisation de l’appareil

Enregistrement et rappel des

stations pour chaque gamme

% Lorsque se présente une station que

vous désirez mettre en mémoire, mainte-

nez la pression sur une des touches de pré-

sélection (1 à 6) jusqu’à ce que le numéro

de la présélection cesse de clignoter.

La fréquence d’une station radio mémorisée

peut être rappelée en appuyant sur le bouton

de présélection.

# Appuyez sur a ou b pour rappeler les fré-

quences des stations de radio.

Réglages des fonctions

% Appuyez sur FUNC pour sélectionner la

fonction.

Après avoir sélectionné la fonction, effectuez

les procédures de paramétrage suivantes.

BSM (mémoire des meilleures stations)

La fonction BSM (mémoire des meilleures stations)

mémorise automatiquement les six stations les plus

fortes da ns l’ordre de la force du signal.

La mise en mémoire de fréquences à l’aide de la fonc-

tion BSM peut provoquer le remplacement d’autres

fréquences déjà conservées grâce aux touches 1 à 6.

1 Appuyez sur a pour mettre la fonction BSM en

service.

Les six fréquences d’émission les plus puissantes

sont mémorisées dans l’ordre de la force du si-

gnal.

Pour annuler la mise en mémoire, appuyez sur b.

LOCAL (accord automatique sur une station locale)

L’accord automatique sur une station locale ne s’inté-

resse qu’aux stations de radio dont le signal reçu est

suffisamment puissant pour garantir une réception

de bonne qualité.

1 Appuyez sur a ou b pour mettre l’accord automa-

tique sur une station locale en service ou hors ser-

vice.

2 Appuyez sur c ou d pour régler la sensibilité.

FM : LOCAL 1—LOCAL 2—LOCAL 3—LOCAL 4

AM : LOCAL 1—LOCAL 2

La valeur la plus élevée permet la réception des

seules stations très puissantes ; les autres valeurs

autorisent la réception de stations moins puissan-

tes.

Opérations de base

Lecture d’un CD/CD-R/CD-RW

1 Introduisez un disque, l’étiquette vers le haut,

dans le logement de chargement des disques.

Éjection d’un CD/CD-R/CD-RW

1 Appuyez sur h.

Sélection d’un dossier

1 Appuyez sur a ou b.

Sélection d’une plage

1 Appuyez sur c ou d.

Avance ou retour rapide

1 Appuyez de façon continue sur c ou d.

Lors de la lecture d’un disque d’audio compressé,

aucun son n’est émis pendant l’avance ou le re-

tour rapide.

Commutation entre les modes audio compressé et

CD-DA

1 Appuyez sur B (BAND/ESC).

Affichage des informations

textuelles

Sélection des informations textuelles désirées

1 Appuyez sur D (DISP/SCRL).

Défilement des informations textuelles sur la gauche

1 Appuyez sur D (DISP/SCRL) de façon prolongée.

Remarques

! Selon la version de iTunes utilisée pour enre-

gistrer les fichiers MP3 sur un disque ou les

types de fichiers média, des informations tex-

tuelles incompatibles enregistrées dans le fi-

chier audio peuvent ne pas s’afficher

correctement.

! Les informations textuelles pouvant être modi-

fiées dépendent du média.

Section

Français

Utilisation de l’appareil

<QRD3061-A/N>12

Réglages des fonctions

% Appuyez sur FUNC pour sélectionner la

fonction.

Après avoir sélectionné la fonction, effectuez

les procédures de paramétrage suivantes.

RPT (répétition de la lecture)

1 Appuyez sur c ou d pour choisir l’étendue de ré-

pétition.

DSC – Répétition de toutes les plages

TRK – Répétition de la plage en cours de lecture

FLD – Répétition du dossier en cours de lecture

RDM (lecture aléatoire)

1 Appuyez sur a ou b pour mettre la lecture aléa-

toire en ser vice ou hors service.

Quand la fonction lecture aléatoire est en service,

RDM est affiché sur l’écran.

Si vous activez la lecture aléatoire pendant la ré-

pétition de dossier, FRDM s’affiche sur l’écran.

SCAN (examen du disque)

L’examen du disque recherche une plage à l’intérieur

de l’étendue de répétition sélectionnée.

1 Appuyez sur a pour activer la lecture du contenu

du disque.

Si vous activez la lecture du disque pendant FLD,

FSCN s’affiche sur l’ écran.

2 Quand vous trouvez la plage désirée, appuyez sur

b pour arrêter la lecture du contenu du disque.

Si les conditions de lecture se sont à nouveau affi-

chées d’elles-mêmes, choisissez SCAN une fois

encore en appuyant sur FUNC.

Lorsque l’examen du disque (dossier) est terminé,

la lecture normale reprend.

PAUSE (pause)

1 Appuyez sur a ou b pour mettre en pause ou re-

prendre la lecture.

SRTRV (sound retriever)

Améliore automatiquement l’audio compressé et res-

taure un son riche.

1 Appuyez sur a ou b pour choisir la correction dé-

sirée.

OFF (hors service)—1—2

1 est efficace pour les faibles taux de compres-

sion et 2 est efficace pour les taux de compres-

sion élevés.

FF/REV (avance/retour rapide)

Vous pouvez choisir entre les méthodes recherche ra-

pide avant, recherche rapide arrière et recherche tou-

tes les 10 plages. Sélectionner ROUGH vous permet

d’effectuer une recherche toutes les 10 plages.

1 Appuyez sur d pour choisir ROUGH.

FF/REV – Recherche rapide avant et arrière

ROUGH – Recherche toutes les 10 plages

Pour sélectionner FF/REV, appuyez sur c.

2 Appuyez sur B (BAND/ESC) pour revenir à l’affi-

chage des conditions de lecture.

3 Appuyez de façon prolongée sur c ou d pour ef-

fectuer une recherche toutes les 10 plages sur un

disque (dossier).

Si le nombre de plages restantes est inférieur à

10, l’appui de façon prolongée sur c ou d rap-

pelle la première (la dernière) plage.

Réglages sonores

% Appuyez sur AUDIO pour sélectionner

la fonction audio.

Après avoir sélectionné la fonction audio, ef-

fectuez les procédures de paramétrage suivan-

tes.

FAD (réglage de l’équilibre avant-arrière/droite-gau-

che)

1 Appuyez sur a ou b pour régler l’équilibre des

haut-parleurs avant-arrière.

2 Appuyez sur c ou d pour régler l’équilibre des

haut-parleurs gauche-droite.

BASS/MID/TREBLE (réglage de l’égaliseur)

! Les réglages de la courbe d’égalisation ajustée

sont mémorisés dans CUSTOM.

1 Appuyez sur a ou b pour régler le niveau.

Plage de réglage : +6 à -6

LOUD (correction physiologique)

Section

Utilisation de l’appareil

La correction physiologique a pour objet d’accentuer

les hautes et les basses fréquences à bas niveaux d’é-

coute.

1 Appuyez sur a ou b pour mettre la correction

physiologique en service ou hors service.

2 Appuyez sur c ou d pour sélectionner le réglage

désiré.

LOW (faible)—HI (élevé)

! Vous pouvez également mettre en service ou hors

service la correction physiologique en appuyant

de façon prolongée sur E (EQ/LOUD).

SLA (réglage du niveau de la source)

La fonction SLA (réglage du niveau de la source) per-

met d’ajuster les niveaux sonores de chaque source

afin d’évit er que ne se produisent de fortes variations

d’amplitude sonore lorsque vous passez d’une source

àl’autre.

! Si FM a été choisie comme source, vo us ne pou-

vez pas afficher la fonction SLA.

! Les réglages sont basés sur le niveau du volume

FM qui lui, demeure inchangé.

! Le niveau du volume AM peut également être

réglé avec cette fonction.

1 Appuyez sur a ou b pour régler le volume de la

source.

Plage de réglage : SLA +4 à SLA –4

Utilisation de l’égaliseur

% Appuyez sur E (EQ/LOUD) pour sélec-

tionner l’égaliseur.

DYNAMIC—VOCAL—NATURAL—CUSTOM

—FLAT—POWERFUL

! CUSTOM vous permet de créer un réglage

personnalisé.

Autres fonctions

Ajustement des réglages initiaux

1 Maintenez la pression sur SRC/OFF jus-

qu’à ce que l’appareil soit mis hors tension.

2 Appuyez sur la touche SRC/OFF et

maintenez-la enfoncée jusqu’à ce que l’hor-

loge apparaisse sur l’afficheur.

3 Appuyez sur FUNC pour sélectionner le

réglage initial.

Après avoir sélectionné le réglage initial, effec-

tuez les procédures de paramétrage suivantes.

Réglage de l’horloge

1 Appuyez sur c ou d pour sélectionner le segment

de l’affichage de l’horloge que vous voulez régler.

Heure—Minute

2 Appuyez sur a ou b pour régler l’horloge.

AUX (entrée auxiliaire)

Activez ce réglage lorsque vous utilisez un appareil

auxiliaire connecté à cet appareil.

1 Appuyez sur a ou b pour mettre le réglage auxi-

liaire en ser vice ou hors service.

Affichage de l’horloge

% Appuyez sur pour mettre l’affichage

de l’horloge en service ou hors service.

# L’affichage de l’horloge disparaît momentané-

ment quand une autre opération est réalisée ; il

apparaît à nouveau 25 secondes plus tard.

Utilisation d’une source AUX

1 Insérez la mini prise stéréo dans le jack

d’entrée AUX.

2 Appuyez sur SRC/OFF pour choisir AUX

comme source.

# Vous ne pouvez pas sélectionner AUX à moins

que le réglage auxiliaire soit activé. Pour plus de

détails, reportez-vous à cette page, AUX (entrée

auxiliaire).

Section

Français

Utilisation de l’appareil

<QRD3061-A/N>13

Connexions

ATTENTION

! Utilisez des haut-parleurs avec une puissance

de sortie de 50 W et une impédance de 4 W à

8 W.N’utilisez pas des haut-parleurs d’impé-

dance 1 W à3W avec cet appareil.

! Le câble noir est la masse. Lorsque vous in-

stallez cet appareil ou un amplificateur de

puissance (vendu séparément), assurez-vous

de connecter le fil de masse en premier. Assu-

rez-vous que le fil de masse est connecté cor-

rectement aux parties métalliques de la

carrosserie du véhicule. Le fil de masse de

l’amplificateur de puissance et celui de cet ap-

pareil ou de tout autre appareil doivent être

connectés au véhicule séparément et avec

des vis différentes. Si la vis du fil de masse se

desserre ou tombe, il peut en résulter un in-

cendie, de la fumée ou un dysfonctionne-

ment.

Important

! Lors de l’installation de cet appareil dans un

véhicule sans position ACC (accessoire) sur le

contacteur d’allumage, ne pas connecter le

câble rouge à la borne qui détecte l’utilisation

de la clé de contact peut entraîner le déchar-

gement de la batterie.

Avec position ACC Sans position ACC

! Utilisez cet appareil uniquement sur des véhi-

cules avec une batterie 12 volts et une mise à

la masse du négatif. Le non respect de cette

prescription peut engendrer un incendie ou

un dysfonctionnement.

! Pour éviter un court-circuit, une surchauffe ou

un dysfonctionnement, assurez-vous de res-

pecter les instructions suivantes.

— Déconnectez la borne négative de la batte-

rie avant l’installation.

— Fixez le câblage avec des serre-fils ou de la

bande adhésive. Pour protéger le câblage,

enroulez dans du ruban adhésif les parties

du câblage en contact avec des pièces en

métal.

— Placez les câbles à l’écart de toutes les

parties mobiles, telles que le levier de vi-

tesse et les rails des sièges.

— Placez les câbles à l’écart de tous les en-

droits chauds, par exemple les sorties de

chauffage.

— Ne reliez pas le câble jaune à la batterie à

travers le trou dans le compartiment mo-

teur.

— Recouvrez tous les connecteurs de câbles

qui ne sont pas connectés avec du ruban

adhésif isolant.

— Ne raccourcissez pas les câbles.

— Ne coupez jamais l’isolation du câble d’ali-

mentation de cet appareil pour partager

l’alimentation avec d’autres appareils. La

capacité en courant du câble est limitée.

— Utilisez un fusible correspondant aux ca-

ractéristiques spécifiées.

— Ne câblez jamais le câble négatif du haut-

parleur directement à la masse.

— Ne réunissez jamais ensemble les câbles

négatifs de plusieurs haut-parleurs.

Section

Installation

! Lorsque cet appareil est sous tension, les si-

gnaux de commande sont transmis via le

câble bleu/blanc. Connectez ce câble à la télé-

commande du système d’un amplificateur de

puissance externe ou à la borne de

commande du relais de l’antenne motorisée

du véhicule (max. 300 mA 12 V CC). Si le véhi-

cule est équipé d’une antenne intégrée à la lu-

nette arrière, connectez-le à la borne

d’alimentation de l’amplificateur d’antenne.

! Ne reliez jamais le câble bleu/blanc à la borne

d’alimentation d’un amplificateur de puis-

sance externe. De même, ne le reliez pas à la

borne d’alimentation de l’antenne motorisée.

Dans le cas contraire, il peut en résulter un

déchargement de la batterie ou un dysfonc-

tionnement.

Cet appareil

123 4

1 Entrée antenne

2 Fusible (10 A)

3 Entrée cordon d’alimentation

4 Sortie arrière

Cordon d’alimentation

















1 Vers l’entrée cordon d’alimentation

2 Gauche

3 Droite

4 Haut-parleur avant

5 Haut-parleur arrière

6 Blanc

7 Blanc/noir

8 Gris

9 Gris/noir

a Vert

b Vert/noir

c Violet

d Violet/noir

e Noir (masse du châssis)

Connectez sur un endroit métallique propre,

non recouvert de peinture.

f Jaune

Connectez à la borne d’alimentation 12 V per-

manente.

g Rouge

Connectez à la borne contrôlée par le contact

d’allumage (12 V CC).

h Bleu/blanc

Connectez à la broche de commande du sys-

tème de l’amplificateur de puissance ou à la

broche de commande du relais de l’antenne

automatique (max. 300 mA 12 V CC).

Remarque

Avec un système à 2 haut-parleurs, ne connectez

rien aux fils des haut-parleurs qui ne sont pas

connectés à des haut-parleurs.

Amplificateur de puissance

(vendu séparément)

Réalisez ces connexions lors de l’utilisation

d’un amplificateur optionnel.









1 Télécommande du système

Connectez au câble bleu/blanc.

Section

Français

Installation

<QRD3061-A/N>14

2 Amplificateur de puissance (vendu séparé-

ment)

3 Connectez avec des câbles RCA (vendus sépa-

rément)

4 Vers la sortie arrière

5 Haut-parleur arrière

Installation

Important

! Vérifiez toutes les connexions et tous les systè-

mes avant l’installation finale.

! N’utilisez pas de pièces non autorisées car il

peut en résulter des dysfonctionnements.

! Consultez votre revendeur si l’installation né-

cessite le perçage de trous ou d’autres modifi-

cations du véhicule.

! N’installez pas cet appareil là où :

— il peut interférer avec l’utilisation du véhi-

cule.

— il peut blesser un passager en cas d’arrêt

soudain du véhicule.

! Le laser à semi-conducteur sera endommagé

s’il devient trop chaud. Installez cet appareil à

l’écart de tous les endroits chauds, par exem-

ple les sorties de chauffage.

! Des performances optimales sont obtenues

quand l’appareil est installé à un angle infé-

rieur à 60°.

60°

Montage avant/arrière DIN

Cet appareil peut être installé correctement

soit en montage frontal ou en montage ar-

rière.

Montage frontal DIN

1 Insérez le manchon de montage dans le

tableau de bord.

Lors de l’installation de cet appareil dans un

espace peu profond, utilisez le manchon de

montage fourni. Si l’espace est insuffisant, uti-

lisez le manchon de montage fourni avec le vé-

hicule.

2 Fixez le manchon de montage en utili-

sant un tournevis pour courber les pattes

métalliques (90°) en place.

1 Tableau de bord

2 Manchon de montage

3 Installez l’ appareil comme indiqué sur

la figure.

Utilisez des pièces disponibles dans le

commerce lors de l’installation.

1 Écrou

2 Pare-feu ou support métallique

3 Attache en métal

4 Vis

5 Vis (M4 × 8)

# Assurez-vous que l’appareil est correctement

mis en place. Toute installation instable peut en-

traîner des sauts ou autres dysfonctionnements.

Section

Installation

Montage arrière DIN

1 Déterminez la position appropriée où

les trous sur le support et sur le côté de

l’appareil se correspondent.

2 Serrez deux vis de chaque côté.

1 Vis

2 Support de montage

3 Tableau de bord ou console

Utilisez des vis à tête bombée (5 mm × 8 mm)

ou des vis en affleurement (5 mm × 9 mm),

selon la forme des trous de vis dans le sup-

port.

Retrait de l’appareil

1 Retirez l’anneau de garniture.

1 Anneau de garniture

2 Encoche

! Relâcher la face avant permet d’accéder

plus facilement à l’anneau de garniture.

! Quand vous remontez l’anneau de garni-

ture, pointez le côté avec l’encoche vers le

bas.

2 Insérez les clés d’extraction fournies

dans les deux côtés de l’appareil jusqu’àce

qu’elles s’enclenchent en place.

3 Tirez l’appareil hors du tableau de

bord.

Retrait et remontage de la face avant

Vous pouvez retirer la face avant pour protéger

l’appareil contre le vol.

Appuyez sur la touche de retrait, puis poussez

la face avant vers le haut et tirez-la vers vous.

Pour les détails, reportez-vous à Retrait de la

face avant pour protéger l’appareil contre le vol

et à la page 22, Remontage de la face avant.

Fixation de la face avant

La face avant peut être fixée avec la vis four-

nie.

1 Vis

Section

Français

Installation

<QRD3061-A/N>15

Dépannage

Symptôme Causes possi-

bles

Action corrective

L’écran revient

automatique-

ment à l’affi-

chage ordi-

naire.

Vous n’avez exé-

cuté aucune opé-

ration pendant

30 secondes .

Réexécutez l’ opéra-

tion.

L’étendue de ré-

pétition de lec-

ture change de

manière inat-

tendue.

En fonction de

l’étendue de ré-

pétition de lec-

ture, l’étendue

sélectionnée

peut changer

lors de la sélec-

tion d’un autre

dossier ou d’une

autre plage ou en

cas d’avanc e/re-

tour rapide.

Resélectionnez l’é-

tendue de répéti-

tion de lecture.

Un sous-dos-

sier n’est pas

lu.

Il est impossible

de lire les sous-

dossiers lorsque

FLD (répétition

du dossier) est

sélectionné.

Sélectionnez une

autre étendue de

répétition de lec-

ture.

NO XXXX ap-

paraît lors de la

modification de

l’affichage (par

exemple NO T-

TTL).

Aucune informa-

tion textuelle

n’est intégrée.

Basculez l’affi-

chage ou la lecture

sur une autre

plage/un autre fi-

chier.

L’appareil ne

fonctionne pas

correctement.

Il y a des inter-

férences.

Vous utilisez un

autre appareil, tel

qu’un téléphone

cellulaire, qui

transmet des

ondes électroma-

gnétiques à

proximité de l’ap-

pareil.

Éloignez tous les

appareils électri-

ques qui pourrait

provoquer des in-

terférences.

Messages d’erreur

Quand vous contactez votre distributeur ou le

Ser vice d’entretien agréé par Pioneer le plus

proche, n’oubliez pas de noter le message

d’erreur.

Message Causes possi-

bles

Action corrective

ERROR-11, 12,

17, 30

Le disque est

sale.

Nettoyez le disque.

Le disque est

rayé.

Utilisez un autre

disque.

ERROR-10, 11,

12, 15, 17, 30,

Une erreur méca-

nique ou élec-

trique est

survenue.

Coupez et remettez

le contact d’allu-

mage ou choisis-

sez une autre

source, puis reve-

nez au lecteur de

CD.

ERROR-15 Le disque inséré

est vierge.

Utilisez un autre

disque.

ERROR-23 Format CD non

pris en charge

Utilisez un autre

disque.

FRMTREAD Le début de la

lecture et le

début de l’émis-

sion des sons

sont parfois dé-

calés.

Attendez que le

message dispa-

raisse pour enten-

dre les sons.

NO AUDIO Le disque inséré

ne contient pas

de fichiers pou-

vant être lus.

Utilisez un autre

disque.

PROTECT Tous les fichiers

sur le disque in-

séré intègrent la

protection par

DRM.

Utilisez un autre

disque.

SKIPPED Le disque inséré

contient des fi-

chiers WMA pro-

tégés par DRM.

Utilisez un autre

disque.

Annexe

Informations complémentaires

Conseils sur la manipulation

Disques et lecteur

Utilisez uniquement des disques affichant l’un ou

l’autre des logos suivants.

Utilisez des disques 12 cm. N’utilisez pas de disques

8 cm ni un adaptateur pour disques 8 cm.

Utilisez seulement des disques conventionnels de

forme circulaire. N’utilisez pas de disques ayant une

forme particulière.

N’introduisez aucun objet dans le logement pour CD

autre qu ’un CD.

N’utilisez pas de disques fendillés, ébréchés, voilés

ou présentant d’autres défauts, car ils peuvent en-

dommager le lecteur.

La lecture de disques CD-R/CD-RW non finalisés

n’est pas possible.

Ne touchez pas la surface enregistrée des disques.

Rangez les disques dans leur coffret dès que vous ne

les écoute z plus.

Évitez de laisser les disques dans des environnements

trop chauds, en particulier à la lumière directe du so-

leil.

Ne posez aucune étiquette sur la surface des disques,

n’écrivez pas sur un disque, n’appliquez aucun agent

chimique sur un disque.

Pour nettoyer un CD, essuyez le disque avec un chif-

fon doux en partant du centre vers l’extérieur.

La condensation peut perturber temporairement le

fonctionnement du lecteur. Laissez celui-ci s’adapter

à la température plus élevée pendant une heure envi-

ron. Essuyez également les disques humides avec un

chiffon doux.

La lecture de certains disques peut être impossible en

raison des caractéristiques du disque, de son format,

de l’application qui l’a enregistré, de l’environnement

de lecture, des conditions de stockage ou d’autres

conditions.

Les cahots de la route peuvent interrompre la lecture

d’un disque.

DualDiscs

Les DualDiscs sont des disques à deux faces avec un

CD enregistrable pour l’audio sur une face et un DVD

enregistrable pour la vidéo sur l’autre.

Comme la face CD des DualDiscs n’est pas physique-

ment compatible avec le standard CD général, la lec-

ture de la face CD sur cet appareil peut ne pas être

possible.

Charger et éjecter fréquemment un DualDis c peut

provoquer des rayures sur le disque. Des rayures im-

portantes peuvent entraîner des problèmes de lecture

sur cet appareil. Dans certains cas, un DualDisc peut

se retrouver bloqué dans le logement pour CD et ne

sera pas éjecté. Pour éviter cela, nous vous recom-

mandons de vous abstenir d’utiliser des DualDiscs

avec cet appareil.

Pour des informations plus détaillées sur les Dual-

Discs, veuillez vous reporter aux informations four-

nies par le fabricant des disques.

Compatibilité des formats

audio compressés

WMA

Extension de fichier : .wma

Débit binaire : 48 kbit/s à 320 kbit/s (CBR), 48 kbit/s à

384 kbit/s (VBR)

Fréquence d’échantillonnage : 32 kHz à 48 kHz

Windows Media Audio Professional, Lossless, Voice:

Non

MP3

Extension de fichier : .mp3

Débit binaire : 8 kbit/s à 320 kbit/s (CBR), VBR

Fréquence d’échantillonnage : 8 kHz à 48 kHz (32,

44,1, 48 kHz pour accentuation)

Annexe

Français

Informations complémentaires

<QRD3061-A/N>16

Version étiquette ID3 compatible : 1.0, 1.1, 2.2, 2.3, 2.4

(la Version 2.x de l’étiquette ID3 a priorité sur la Ver-

sion 1.x.)

Liste de lecture m3u : Non

MP3i (MP3 interactif), mp3 PRO : Non

WAV

Extension de fichier : .wav

Bits de quantification : 8 et 16 (LPCM), 4 (MS

ADPCM)

Fréquence d’échantillonnage : 16 kHz à 48 kHz

(LPCM), 22,05 kHz et 44,1 kHz (MS ADPCM)

Informations supplémentaires

Seuls les 32 premiers caractères d’un nom de fichier

(incluant l ’extension de fichier) ou d’un nom de dos-

sier peuvent être affichés.

Cet appareil peut ne pas fonctionner correctement

selon l’application utilisée pour encoder les fichiers

WMA.

Il peut se produire un léger retard lors du démarrage

de la lecture de fichiers audio intégrés avec des don-

nées image.

Disque

Hiérarchie des dossiers pouvant être lus : jusqu’à 8 ni-

veaux (dans la pratique, la hiérarchie compte moins

de 2 niveaux).

Dossiers pouvant être lus : jusqu’à99

Fichiers pouvant être lus : jusqu’à 999

Système de fichiers : ISO 9660 Niveau 1 et 2, Romeo,

Joliet

Lecture multi-session : Oui

Transfert des données en écriture par paquet : Non

Quelle que soit la durée du silence entre les plages

musicales de l’enregistrement original, la lecture des

disques d’audio compressé s’effectue avec une

courte pause entre les plages musicales.

Séquence des fichiers audio

Sur cet appareil, l’utilisateur ne peut pas affec-

ter de numéros de dossier ni spécifier les sé-

quences de lecture.

Exemple de hiérarchie

Niveau 1 Niveau 2 Niveau 3 Niveau 4

: Dossier

: Fichier audio

compressé

01 à 05 : Numéro de

dossier

1 à 6 : Séquence

de lecture

Disque

! La séquence de sélection des dossiers ou

d’autres opérations peut différer en fonc-

tion du logiciel de codage ou d’écriture.

Droits d’auteur et marques

commerciales

iTunes

Apple et iTunes sont des marques commercia-

les de Apple Inc. déposées aux États-Unis et

dans d’autres pays.

MP3

La vente de ce produit comporte seulement

une licence d’utilisation privée, non commer-

ciale, et ne comporte pas de licence ni n’im-

plique aucun droit d’utilisation de ce produit

pour une diffusion commerciale (c’est-à-dire

générant des revenus) en temps réel (terrestre,

par satellite, câble et/ou tout autre média), dif-

fusion/streaming via internet, des intranets et/

ou d’autres systèmes électroniques de distri-

bution de contenu, telles que les applications

audio payante ou audio sur demande. Une li-

cence indépendante est requise pour de telles

utilisations. Pour les détails, veuillez visiter le

site

http://www.mp3licensing.com.

Annexe

Informations complémentaires

WMA

Windows Media et le logo Windows sont des

marques commerciales ou des marques dépo-

sées de Microsoft Corporation aux États-Unis

et/ou dans d’autres pays.

Ce produit intègre une technologie détenue

par Microsoft Corporation, qui ne peut être uti-

lisée et distribuée que sous licence de

Microsoft Licensing, Inc.

Caractéristiques techniques

Généralités

Tension d’alimentation ......... 14,4 V CC (10,8 V à 15,1 V

acceptable)

Mise à la masse ....................... Pôle négatif

Consommation maximale ... 10,0 A

Dimensions (L × H × P) :

DIN

Châssis ..................... 178 mm × 50 mm × 165

Panneau avant ...... 188 mm × 58 mm × 17 mm

Châssis ..................... 178 mm × 50 mm × 165

Panneau avant ...... 170 mm × 46 mm × 17 mm

Poids .............................................. 1,3 kg

Audio

Puissance de sortie maximale

..................................................... 50 W × 4

Puissance de sortie continue

..................................................... 22 W × 4 (50 Hz à 15 000

Hz, DHT 5 %, impédance de

charge 4 W, avec les deux

canaux entraînés)

Impédance de charge ........... 4 W (4 W à8W acceptable)

Niveau de sortie maximum de la sortie préamp

..................................................... 2,0 V

Contrôles de tonalité :

Grave

Fréquence ............... 100 Hz

Gain ............................ ±12 dB

Moyen

Fréquence ............... 1 kHz

Gain ............................ ±12 dB

Aigus

Fréquence ............... 10 kHz

Gain ............................ ±12 dB

Lecteur de CD

Système ....................................... Compact Disc Digital Audio

Disques utilisables ................. Disques compacts

Rapport signal/bruit ............... 94 dB (1 kHz) (réseau IHF-A)

Nombre de canaux ................. 2 (stéréo)

Format de décodage WMA

..................................................... Ver. 7, 7.1, 8, 9, 10, 11, 12 (2

canaux audio)

(Windows Media Player)

Format de décodage MP3 ... MPEG-1 & 2 Couche Audio

Format du signal WAV .......... PCM Linéaire & MS ADPCM

Syntoniseur FM

Gamme de fréquence ............ 87,9 MHz à 107,9 MHz

Sensibilité utile ......................... 11 dBf (0,7 µV/75 W, mono,

S/B : 30 dB)

Rapport signal/bruit ............... 72 dB (réseau IHF-A)

Syntoniseur AM

Gamme de fréquence ............ 530 kHz à 1 710 kHz

Sensibilité utile ......................... 25 µV (S/B : 20 dB)

Rapport signal/bruit ............... 62 dB (réseau IHF-A)

Caractéristiques CEA2006

Puissance de sortie ................ 14 W RMS x 4 Canaux (4 W

et ≦ 1 % DHT+B)

Rapport S/B ................................ 91 dBA (référence : 1 W sur

4 W)

Remarque

Les caractéristiques et la présentation peuvent

être modifiées sans avis préalable.

Annexe

Français

Informations complémentaires

<QRD3061-A/N>17

Gracias por haber adquirido este producto

PIONEER.

Lea con detenimiento este manual antes de

utilizar el producto por primera vez para que

pueda darle el mejor uso posible. Es muy im-

portante que lea y observe la información que

aparece bajo los mensajes de ADVERTEN-

CIA y PRECAUCIÓN en este manual. Una

vez leído, guarde el manual en un lugar seguro

y a mano para que pueda consultarlo en el

futuro.

Acerca de esta unidad

Las frecuencias del sintonizador de esta uni-

dad están asignadas para su uso en América

del norte. El uso en otras áreas puede causar

una recepción deficiente.

PRECAUCIÓN

! No permita que esta unidad entre en contacto

con líquidos, ya que puede producir una des-

carga eléctrica. Además, el contacto con líqui-

dos puede causar daños en la unidad, humo y

recalentamiento.

! Mantenga siempre el volumen lo suficiente-

mente bajo como para poder escuchar los so-

nidos que provienen del exterior.

! Evite la exposición a la humedad.

! Si se desconecta o se descarga la batería,

cualquier memoria preajustada se borrará.

Servicio posventa para

productos Pioneer

Póngase en contacto con el concesionario o

distribuidor al que compró esta unidad para

obtener el servicio posventa (incluidas las con-

diciones de garantía) o cualquier otra informa-

ción. En caso de que no esté disponible la

información necesaria, póngase en contacto

con las empresas enumeradas abajo.

No envíe su producto para su reparación a las

empresas cuyas direcciones se indican abajo

sin haberse puesto antes en contacto con

ellas.

EE.UU.

Pioneer Electronics (USA) Inc.

CUSTOMER SUPPORT DIVISION

P.O. Box 1760

Long Beach, CA 90801-1760

800-421-1404

CANADÁ

Pioneer Electronics of Canada, Inc.

CUSTOMER SATISFACTION DEPARTMENT

300 Allstate Parkway

Markham, Ontario L3R 0P2

1-877-283-5901

905-479-4411

Para obtener información sobre la garantía,

véase la hoja de Garantía limitada adjunta a

este producto.

En caso de problemas

En caso de que esta unidad no funcione co-

rrectamente, póngase en contacto con su con-

cesionario o con el centro de servicio

PIONEER autorizado más cercano.

Visite nuestro sitio Web

http://www.pioneerelectronics.com

en Canadá

http://www.pioneerelectronics.ca

! Infórmese de las últimas actualizaciones

(por ejemplo, acutalizaciones de firmware)

para su producto.

! Registre su producto para recibir informa-

ción sobre acualizaciones del producto y

para mantener la seguridad de los detalles

de su compra en nuestros archivos en caso

de pérdida o robo.

! Acceso a manuales del propietario, infor-

mación sobre piezas de recambio y mucho

más.

Sección

Antes de comenzar

Unidad principal

a 6789bcd

123 4 5

Botón Botón

1 E (EQ/LOUD) 8 1 a 6

2 h (expulsar) 9

(reloj)

3 AUDIO a a/b/c/d

4 SRC/OFF b FUNC

Ranura de carga de

discos

c D (DISP/SCRL)

6 Botón de soltar d B (BAND/ESC)

Conector de entra-

da AUX (conector

estéreo de 3,5 mm)

Mando a distancia

Las funciones se utilizan de la misma manera

que al usar los botones de la unidad principal.

Consulte la explicación de la unidad principal

acerca del uso de cada botón, con excepción

de ATT, que se explica a continuación.

Parte Estado

VOLUME

(+/-)

Pulse para aumentar o disminuir

el volumen.

f ATT

Pulse para silenciar. Pulse de

nuevo para desactivar el silencia-

miento.

g e (pausa) Púlselo para pausar o reanudar.

SRC (fuen-

te)

Presione este botón para visuali-

zar todas las fuentes disponibles.

Manténgalo presionado para apa-

gar la fuente.

Indicaciones de pantalla

4 5 6 7

Indicador Estado

Sección

principal

de la pan-

talla

! Sintonizador: banda y fre-

cuencia

! Reproductor de CD incorpora-

do: tiempo de reproducción

transcurrido e información de

texto

Númeo de

presinto-

nía/núme-

ro de pista

! El número de pista o de pre-

sintonía.

! Si se selecciona un número

de pista 100 o superior, d se

iluminará a la izq uierda del in-

dicador de número de pista.

MP3/

WMA

El tipo de archivo que se está re-

produciendo actualmente.

4 RPT

La repetición de reproducción

está activada.

5 LOUD Sonoridad activada.

5 (esté-

reo)

Recepción de la transmisión esté-

reo.

7 LOC

Sintonización por búsqueda local

activada.

Sección

Español

Utilización de esta unidad

<QRD3061-A/N>18

Uso y cuidado del mando a

distancia

Uso del mando a distancia

1 Apunte el mando a distancia hacia el panel de-

lantero para que funcione la unidad.

Al utilizar el mando a distancia por primera vez,

extraiga la película que sobresale de la bandeja.

Reemplazo de la batería

1 Deslice y extraiga la bandeja de la parte posterior

del mando a distancia.

2 Inserte la pila con los polos positivo (+) y negati-

vo (–) en la dirección correcta.

ADVERTENCIA

! Mantenga la pila fuera del alcance de los

niños. En caso de ingestión accidental de

ésta, consulte a un médico de inmediato.

! Las pilas o baterías no deben exponerse a

altas temperaturas ni fuentes de calor como

el sol, el fuego, etc.

PRECAUCIÓN

! Utilice una sola batería de litio CR2025 (3 V).

! Extraiga la pila si no piensa utilizar el mando

a distancia durante un mes o más tiempo.

! Si la pila se sustituye de forma incorrecta exis-

te cierto riesgo de explosión. Reemplácela

sólo por una del mismo tipo o equivalente.

! No manipule la pila con herramientas metáli-

cas.

! No guarde la pila junto a objetos metálicos.

! En el caso de que se produzcan fugas de la

pila, limpie completamente el mando a distan-

cia e instale una pila nueva.

! Para desechar las pilas usadas, cumpla con

los reglamentos gubernamentales o las nor-

mas ambientales pertinentes de las institucio-

nes públicas aplicables en su país/zona.

Importante

! No guarde el mando a distancia en lugares ex-

puestos a altas temperaturas o a la luz solar

directa.

! Es posible que el mando a distancia no fun-

cione correctamente si lo expone a la luz solar

directa.

! No deje caer el mando a distancia al suelo, ya

que puede quedar atascado debajo del freno

o del acelerador.

Funciones básicas

Importante

! Proceda con cuidado al retirar o colocar el

panel delantero.

! Evite someter el panel delantero a impactos

excesivos.

! Mantenga la carátula fuera del alcance de la

luz solar directa y no la exponga a temperatu-

ras elevadas.

! Para evitar que el dispositivo o el interior del

vehículo sufran daños, extraiga cualquier

cable o dispositivo conectado al panel delan-

tero antes de extraerlo.

Sección

Utilización de esta unidad

Extracción del panel delantero para proteger la uni-

dad contra robo

1 Pulse el botón de soltar para liberar el panel de-

lantero.

2 Empuje el panel delantero hacia arriba y tire de él

hacia sí.

3 Mantenga siempre el panel delantero que se ha

extraído en su medio de protección, como por

ejemplo su caja protectora.

Colocación del panel delantero

1 Deslice la carátula hacia la izquierda.

Inserte las pestañas que hay en la parte izquierda

de la unidad principal dentro de las ranuras del

panel delantero.

2 Pulse el lado derecho del panel delantero hasta

que se asiente firmemente.

Si no logra encajar adecuadamente el panel de-

lantero a la unidad principal, colóquelo en la uni-

dad principal de la forma correcta. No apriete ni

use la fuerza para encajarlo, ya que puede provo-

car daños en el panel delantero o en la unidad

principal.

Encendido de la unidad

1 Pulse SRC/OFF para encender la unidad.

Apagado de la unidad

1 Mantenga presionado SRC/OFF hasta que se apa-

gue la unidad.

Selección de una fuente

1 Pulse SRC/OFF para visualizar las fuentes que se

indican a continuación:

TUNER (sintonizador)—CD (reproductor de CD

incorporado)—AUX (AUX)

Ajuste del volumen

1 Haga girar SRC/OFF para ajustar el volumen.

PRECAUCIÓN

Por motivos de seguridad, detenga su vehículo

antes de extraer el panel delantero.

Nota

Si el cable azul/blanco de esta unidad está conec-

tado al terminal de control del relé de la antena

automática del vehículo, la antena se extiende

cuando se enciende el equipo. Para retraer la an-

tena, apague la fuente.

Las operaci ones del menú

son idénticas para los

ajustes de función/ajustes

de audio/ajustes iniciales

Para volver a la visualización normal

Para cancelar el menú de ajustes iniciales

! Pulse B (BAND/ESC).

También se pueden cancelar los ajustes iniciales

presionando SRC/OFF hasta que se apague la

unidad.

Sintonizador

Funciones básicas

Selección de una banda

1 Presione B (BAND/ESC) hasta que se visualice la

banda deseada (F1, F2, F3 para FM o AM).

Sintonización manual (paso a paso)

1 Pulse c o d.

Búsqueda

1 Mantenga pulsado c o d y luego suéltelo.

Se puede cancelar la sintonización por búsqueda

pulsando brevemente c o d.

Al mantener pulsado c o d se pueden saltar las

emisoras. La sintonización por búsqueda comien-

za inmediatamente después de que suelte c o d.

Sección

Español

Utilización de esta unidad

<QRD3061-A/N>19

Almacenamiento y recuperación

de emisoras para cada banda

% Cuando encuentre la emisora que

desea almacenar en la memoria, pulse uno

de los botones de ajuste de presintonías (1

a 6) y manténgalo pulsado hasta que el nú-

mero de presintonía deje de parpadear.

Una frecuencia de emisora de radio almace-

nada se puede recuperar pulsando el botón de

ajuste de presintonías.

# Presione a o b para recuperar las frecuen-

cias de las emisoras de radio.

Ajustes de funciones

% Pulse FUNC para seleccionar la función.

Una vez seleccionada, siga los siguientes

pasos para ajustar la función:

BSM (memoria de las mejores emisoras)

BSM (memoria de las mejores emisoras) guarda

automáticamente las seis emisoras más fuertes orde-

nadas por la intensidad de la señal.

Al almacenar frecuencias con la función BSM, se

pueden reemplazar las frecuencias que se almacena-

ron con las teclas 1 a 6.

1 Pulse a para activar la función BSM.

Las seis frecuencias de las emisoras de mayor in-

tensidad se almacenarán en orden según la inten-

sidad de las señales.

Para cancelar el proceso de almacenamiento, pre-

sione b.

LOCAL (sintonización por búsqueda local)

La sintonización por búsqueda local le permite sinto-

nizar sólo las emisoras de radio con señales lo sufi-

cientemente intensas como para asegurar una

correcta recepción.

1 Presione a o b para activar o desactivar la sinto-

nización por búsqueda local.

2 Presione c o d para ajustar la sensibilidad.

FM: LOCAL 1—LOCAL 2—LOCAL 3—LOCAL 4

AM: LOCAL 1—LOCAL 2

El ajuste de nivel superior sólo permite recibir las

emisoras con las señales más intensas, mientras

que los ajustes más bajos permiten recibir las

emisoras con señales más débiles de manera pro-

gresiva.

Funciones básicas

Reproducción de un CD/CD -R/CD-RW

1 Inserte el disco en la ranura de carga de discos

con el lado de la etiqueta hacia arriba.

Expulsión de un CD/CD-R/CD-RW

1 Pulse h.

Selección de una carpeta

1 Pulse a o b.

Selección de una pista

1 Pulse c o d.

Avance rápido o retroceso

1 Mantenga pulsado c o d.

Al reproducir audio comprimido, no hay sonido

durante el avance rápido o el retroceso.

Cambio en tre audio comprimido y CD-DA

1 Pulse B (BAND/ESC).

Visualización de información

de texto

Selección de la información de texto deseada

1 Pulse D (DISP/SCRL).

Desplazamiento de la información de texto a la iz-

quierda

1 Mantenga pulsado D (DISP/SCRL).

Notas

! Según la versión de iTunes utilizada para gra-

bar archivos MP3 en un disco u otro tipo de

archivos de medios, es posible que los textos

contenidos en el archivo de audio no se mues-

tren correctamente si su formato es incompa-

tible.

! Los elementos de información de texto pue-

den cambiar según el tipo de medio.

Ajustes de funciones

% Pulse FUNC para seleccionar la función.

Una vez seleccionada, siga los siguientes

pasos para ajustar la función:

Sección

Utilización de esta unidad

RPT (repetición de reproducción)

1 Presione c o d para seleccionar la gama de repe-

tición.

DSC – Repite todas las pistas

TRK – Repite la pista actual

FLD – Repite la carpeta actual

RDM (reproducción aleatoria)

1 Presione a o b para activar o desactivar la repro-

ducción aleatoria.

Cuando la repetición aleatoria está activada, en el

display aparece RDM.

Si activa la reproducción aleatoria durante la re-

petición de carpeta, FRDM aparece en el display.

SCAN (reproducción con exploración)

La reproducción con exploración busca una canción

dentro de la gama de repetición seleccionada.

1 Pulse a para activar la función de reproducción

con exploración.

Si activa la reproducción con exploración durante

FLD, en el display aparece FSCN.

2 Cuando encuentre la pista deseada, pulse b para

desactivar la reproducción con exploración.

Si el display vuelve automáticamente a la visuali-

zación de reproducción, seleccione SCAN de

nuevo presionando FUNC.

Una vez finalizada la exploración de un disco (car-

peta), comenzará la reproducción normal de las

pistas.

PAUSE (pausa)

1 Pulse a o b para pausar o reanudar.

SRTRV (Sound Retriever)

Mejora automáticamente el audio comprimido y res-

taura el sonido óptimo.

1 Presione a o b para seleccionar el ajuste favori-

to.

OFF (desactivado)—1—2

1 es efectivo para tasas de compresión baja, y 2

para tasas de compresión alta.

FF/REV (avance rápido/retroceso)

Se puede cambiar el método de búsqueda entre las

opciones de avance rápido/retroceso y búsqueda

cada 10 pistas. Seleccionar ROUGH le permite reali-

zar la búsqueda cada 10 pistas.

1 Presione d para seleccionar ROUGH.

FF/REV – Avance rápido y retroceso

ROUGH– Búsqueda cada 10 pistas

Para seleccionar FF/REV, presione c.

2 Pulse B (BAND/ESC) para volver a la pantalla de

reproducción.

3 Mantenga presionado c o d para buscar cada 10

pistas en un disco (carpeta).

Si el número de pistas restantes es inferior a 10,

mantenga presionado c o d para recuperar la

primera (última).

Ajustes de audio

% Pulse AUDIO para seleccionar la función

de audio.

Una vez seleccionada, siga los siguientes

pasos para ajustar la función de audio:

FAD (ajuste del fader/balance)

1 Pulse a o b para ajustar el fader (balance entre

los altavoces delanteros y traseros).

2 Pulse c o d para ajustar el balance (equilibro de

los altavoces izquierdos y derechos).

BASS/MID/TREBLE (ajuste de ecualizador)

! Los ajustes de la curva de ecualización configura-

dos se almacenan en CUSTOM.

1 Pulse a o b para ajustar el nivel.

Gama de ajuste: +6 a -6

LOUD (sonoridad)

La sonoridad compensa las deficiencias en las

gamas de frecuencias bajas y altas cuando se escu-

cha a un volumen bajo.

1 Pulse a o b para activar o desactivar la sonori-

dad.

2 Pulse c o d para seleccionar el ajuste deseado.

LOW (bajo)—HI (alto)

! También se puede activar o desactivar la sonori-

dad presion ando E (EQ/LOUD).

Sección

Español

Utilización de esta unidad

<QRD3061-A/N>20

SLA (ajuste del nivel de fuente)

SLA (ajuste del nivel de fuente) le permite ajustar el

nivel de volumen de cada fuente para evitar cambios

radicales en el volumen cuando se cambia entre las

fuentes.

! Al seleccionar FM como fuente, no se puede cam-

biar a SLA.

! Los ajustes se basan en el nivel de volumen de

FM, que se mantiene inalterado.

! El nivel del volumen de AM también se puede

ajustar con esta función.

1 Pulse a o b para ajustar el volumen de la fuente.

Gama de ajuste: SLA +4 a SLA –4

Uso del ecualizador

% Presione E (EQ/LOUD) para seleccionar

el ecualizador.

DYNAMIC—VOCAL—NATURAL—CUSTOM

—FLAT—POWERFUL

! CUSTOM le permite crear un ajuste

personalizado.

Otras funciones

Configuración de los ajustes

iniciales

1 Mantenga presionado SRC/OFF hasta

que se apague la unidad.

2 Presione SRC/OFF y mante nga presio-

nado hasta que el reloj aparezca en el dis-

play.

3 Pulse FUNC para seleccionar la configu-

ración inicial.

Una vez seleccionada, siga los siguientes

pasos para configurar el ajuste inicial:

Ajuste del reloj

1 Presione c o d para seleccionar el segmento de

la visuali zación del reloj que desea ajustar.

Hora—Minuto

2 Presione a o b para poner el reloj en hora.

AUX (entrada auxiliar)

Active este ajuste si utiliza un dispositivo auxiliar co-

nectado a esta unidad.

1 Pulse a o b para activar o desactivar el ajuste au-

xiliar.

Visualización del reloj

% Pulse para activar o desactivar la vi-

sualización del reloj.

# La visualización del reloj desaparece momen-

táneamente cuando se utilizan otras funciones,

pero vuelve a aparecer después de 25 segundos.

Uso de una fuente AUX

1 Inserte el miniconector estéreo en el co-

nector de entrada AUX.

2 Presione SRC/OFF para seleccionar AUX

como la fuente.

# No se puede seleccionar AUX si no se activa

el ajuste auxiliar. Para obtener más información,

consulte AUX (entrada auxiliar) en esta página.

Sección

Utilización de esta unidad

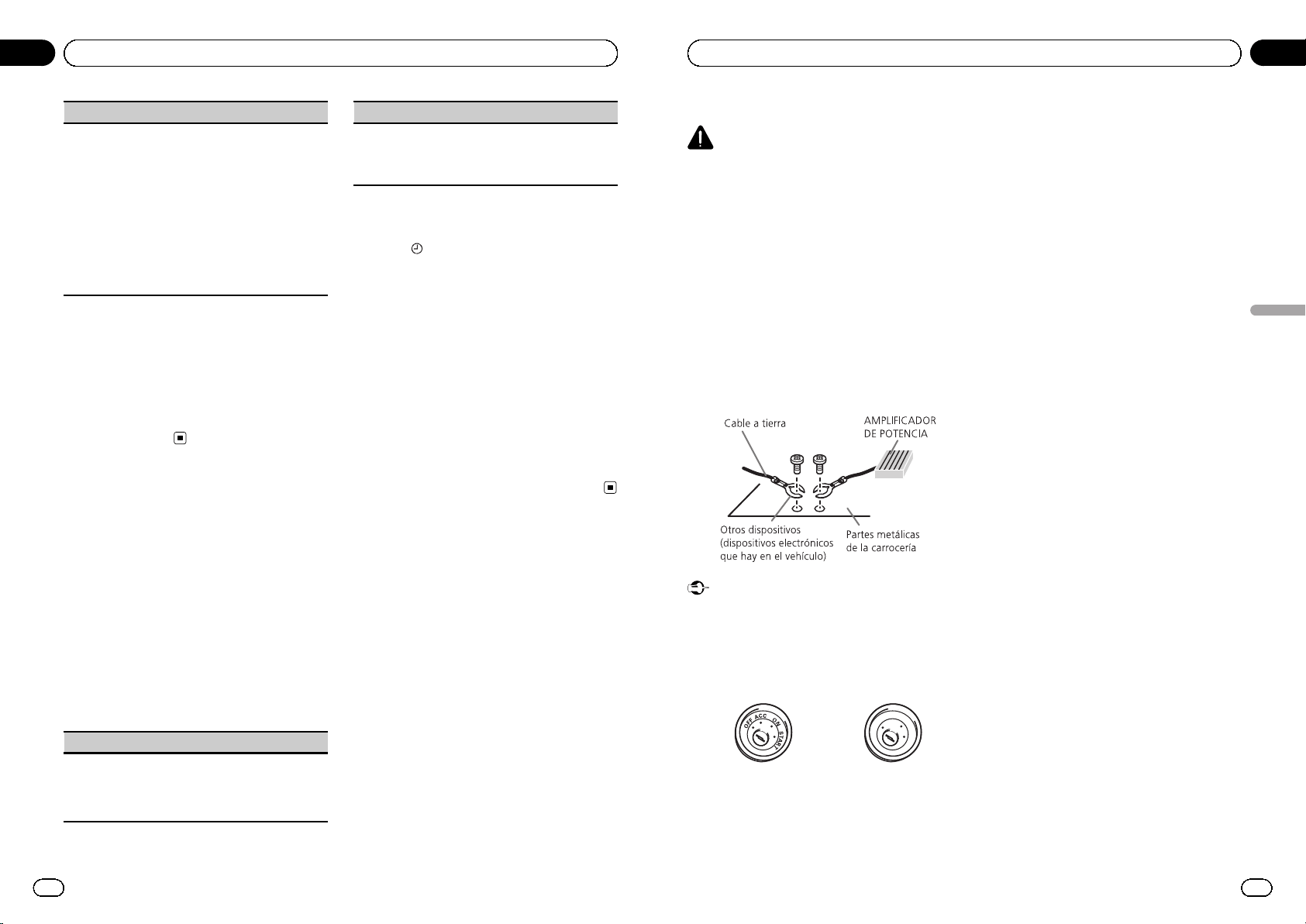

Conexiones

ADVERTENCIA

! Utilice altavoces de más de 50 W (valor de sa-

lida) y de entre 4 W y8W (valor de impedan-

cia). No utilice altavoces de 1 W a3W con esta

unidad.

! El cable negro es el cable a tierra. Cuando ins-

tale esta unidad o el amplificador de potencia

(vendido por separado), siempre conecte pri-

mero el cable a tierra. Compruebe que el

cable de tierra está conectado adecuadamen-

te a las partes metálicas de la carrocería del

automóvil. El cable a tierra del amplificador, el

de esta unidad o el de cualquier otro dispositi-

vo debe conectarse al automóvil por separado

usando tornillos diferentes. Si el tornillo para

el cable a tierra se afloja o se cae, puede pro-

vocar incendios, humo o averías.

Importante

! Cuando esta unidad se instale en un vehículo

sin posición ACC (accesorio) en la llave de en-

cendido, el cable rojo se debe conectar al ter-

minal que pueda detectar la operación de la

llave de encendido. De lo contrario, puede

descargarse la batería.

Posición ACC Sin posición ACC

! Utilice esta unidad únicamente con una bate-

ría de 12 voltios y conexión a tierra negativa.

De lo contrario, pueden producirse incendios

o averías.

! Para evitar cortocircuitos, sobrecalentamiento

o fallos de funcionamiento, asegúrese de se-

guir las siguientes instrucciones.

— Desconecte el terminal negativo de la bate-

ría antes de la instalación.

— Asegure el cableado con pinzas para ca-

bles o cinta adhesiva. Envuelva con cinta

adhesiva las partes en contacto con piezas

metálicas para proteger el cableado.

— Coloque todos los cables alejados de las

partes móviles, como la palanca de cam-

bios y los rieles de los asientos.

— Coloque todos los cables alejados de luga-

res calientes, como cerca de la salida del

calefactor.

— No conecte el cable amarillo a la batería

pasándolo a través del orificio hasta el

compartimiento del motor.

— Cubra con cinta aislante los conectores de

cables que queden desconectados.

— No acorte ningún cable.

— Nunca corte el aislamiento del cable de ali-

mentación de esta unidad para compartir

la corriente con otros equipos. La capaci-

dad de corriente del cable es limitada.

— Utilice un fusible con la intensidad nomi-

nal indicada.

— Nunca conecte el cable negativo de los al-

tavoces directamente a tierra.

— Nunca empalme los cables negativos de

varios altavoces.

! Cuando se enciende esta unidad, se emite

una señal de control a través del cable azul/

blanco. Conecte este cable al mando a distan-

cia del sistema de un amplificador de poten-

cia externo o al terminal de control del relé de

la antena automática del vehículo (máx. 300

mA 12 V CC). Si el vehículo posee una antena

integrada en el cristal del parabrisas, conécte-

la al terminal de la fuente de alimentación del

amplificador de la antena.

! Nunca conecte el cable azul/blanco al termi-

nal de potencia de un amplificador de poten-

cia externo. Ni tampoco lo conecte al terminal

de potencia de la antena automática. De lo

contrario, puede descargarse la batería o pro-

ducirse un fallo de funcionamiento.

Sección

Español

Instalación

<QRD3061-A/N>21

Esta unidad

123 4

1 Entrada de la antena

2 Fusible (10 A)

3 Entrada del cable de alimentación

4 Salida trasera

Cable de alimentación

















1 A la toma del cable de alimentación

2 Izquierda

3 Derecha

4 Altavoz delantero

5 Altavoz trasero

6 Blanco

7 Blanco/negro

8 Gris

9 Gris/negro

a Verde

b Verde/negro

c Violeta

d Violeta/negro

e Negro (toma de tierra del chasis)

Conectar a una parte metálica limpia, sin pin-

tura.

f Amarillo

Conectar al terminal de alimentación constan-

te 12 V.

g Rojo

Conectar al terminal controlado por la llave de

encendido (12 V CC).

h Azul/blanco

Conectar al terminal de control del sistema

del amplificador de potencia o al terminal de

control del relé de la antena (máx. 300 mA 12

V CC).

Nota

Con un sistema de 2 altavoces, no conecte nin-

gún otro aparato a las salidas de cable que no

estén conectadas a los altavoces.

Amplificador de potencia (se

vende por separado)

Realice estas conexiones cuando utilice el am-

plificador opcional.









1 Control remoto del sistema

Conexión a cable azul/blanco.

2 Amplificador de potencia (se vende por sepa-

rado)

3 Conectar con cables RCA (se venden por se-

parado)

4 A la salida trasera

5 Altavoz trasero

Instalación

Importante

! Compruebe todas las conexiones y sistemas

antes de la instalación final.

! No utilice piezas no autorizadas, ya que pue-

den causar fallos de funcionamiento.

Sección

Instalación

! Consulte a su distribuidor si para la instala-

ción es necesario taladrar orificios o hacer

otras modificaciones al vehículo.

! No instale esta unidad en un lugar donde:

— pueda interferir con el manejo del ve-

hículo.

— pueda lesionar a un pasajero como conse-

cuencia de un frenazo brusco.

! El láser semiconductor se dañará si se sobre-

calienta. Instale esta unidad alejada de zonas

que alcancen altas temperaturas, como cerca

de la salida del calefactor.

! Se logra un rendimiento óptimo si la unidad

se instala en un ángulo inferior a 60°.

60°

Montaje delantero/posterior DIN

Esta unidad puede instalarse correctamente

tanto si se realiza una instalación frontal o tra-

sera.

Montaje delantero DIN

1 Inserte el manguito de montaje en el

salpicadero.

Si realiza la instalación en un espacio poco

profundo, utilice el manguito de montaje su-

ministrado. Si hay suficiente espacio, utilice el

manguito de montaje que venía con el ve-

hículo.

2 Fije el manguito de montaje utilizando

un destornillador para doblar las pestañas

metálicas (90°) y colocarlas en su lugar.

1 Salpicadero

2 Manguito de montaje

3 Instale la unidad según la ilustración.

En la instalación, emplee piezas disponibles

en el mercado.

1 Tuerca

2 Muro cortafuego o soporte de metal

3 Correa metálica

4 Tornillo

5 Tornillo (M4 × 8)

# Asegúrese de que la unidad esté firmemente

instalada en su lugar. Una instalación inestable

puede causar saltos en el audio o un mal funcio-

namiento de la unidad.

Montaje trasero DIN

1 Determine la posición correcta, de

modo que los orificios del soporte y del la-

teral de la unidad coincidan.

2 Apriete los dos tornillos en cada lado.

1 Tornillo

2 Carcasa

Sección

Español

Instalación

<QRD3061-A/N>22

3 Salpicadero o consola

Utilice tornillos de cabeza redonda (5 mm × 8

mm) o tornillos de cabeza embutida (5 mm ×

9 mm), según los orificios roscados del sopor-

te.

Retirada de la unidad

1 Retire el anillo de guarnición.

1 Anillo de guarnición

2 Pestaña con muesca

! Libere el panel delantero para acceder más

fácilmente al anillo de guarnición.

! Al volver a colocar el anillo de guarnición,

oriente hacia abajo la pestaña con muesca.

2 Inserte en ambos lados de la unidad las

llaves de extracción provistas hasta que se

escuche un ligero chasquido.

3 Extraiga la unidad del salpicadero.

Retirada y colocación del panel

delantero

Puede extraer el panel delantero para proteger

la unidad contra robo.

Pulse el botón de soltar, empuje el panel de-

lantero hacia arriba y tire de él hacia sí.

Para obtener más información, consulte Ex-

tracción del panel delantero para proteger la uni-

dad contra robo y Colocación del panel

delantero en la página 37.

Fijación del panel delantero

El panel delantero puede fijarse con el tornillo

suministrado.

1 Tornillo

Sección

Instalación

Solución de problemas

Síntoma Causa Resolución

La pantalla

vuelve automá-

ticamente a la

visualización

normal.

No ha realizado

ninguna opera-

ción en aproxi-

madamente 30

segundos.

Realice la opera-

ción de nuevo.

La gama de re-

petición de re-

producción

cambia de ma-

nera inespera-

da.

Dependiendo de

la gama de repe-

tición de repro-

ducción, la gama

seleccionada

puede cambiar

cuando sel eccio-

ne otra carpeta o

pista o cuando

utilice el avance

rápido/retroceso.

Seleccione de

nuevo la gama de

repetición de re-

producción.

No se reprodu-

ce una subcar-

peta.

No se pueden re-

producir las sub-

carpetas cuando

se selecciona

FLD (repetición

de carpeta).

Seleccione otra

gama de repetición

de reproducción.

NO XXXX apa-

rece cuando se

cambia un dis-

play (NO T-TTL,

por ejemplo).

No hay informa-

ción de texto in-

corporada.

Cambie la pantalla

o reproduzca otra

pista/archivo.

La unidad no

funciona co-

rrectamente.

Hay una inter-

ferencia.

Está usando un

dispositivo, como

un teléfono

móvil, que trans-

mite ondas eléc-

tricas cerca de la

unidad.

Aleje de la unidad

los dispositivos

eléctricos que pue-

dan estar causan-

do interferencias.

Mensajes de error

Cuando contacte con su concesionario o con

el Servicio Técnico Oficial de Pioneer más cer-

cano, asegúrese de anotar el mensaje de

error.

Mensaje Causa Resolución

ERROR-11, 12,

17, 30

El disco está

sucio.

Limpie el disco.

El disco está ra-

yado.

Reemplace el

disco.

ERROR-10, 11,

12, 15, 17, 30,

Se ha producido

un error eléctrico

o mecánico.

Cambie la llave de

encendido del

automóvil a la posi-

ción de desactiva-

ción y luego pase

de nuevo a activa-

ción, o cambie a

una fuente diferen-

te, y después vuel-

va a activar el

reproductor de CD.

ERROR-15 El disco inser-

tado aparece en

blanco

Reemplace el

disco.

ERROR-23 Formato de CD

no compatible

Reemplace el

disco.

FRMTREAD A veces se pro-

duce un retraso

entre el comien-

zo de la repro-

ducción y la

emisión del soni-

do.

Espere hasta que

el mensaje desapa-

rezca y oiga soni-

do.

NO AUDIO El disco inser-

tado no contiene

archivos reprodu-

cibles.

Reemplace el

disco.

PROTECT Todos los archi-

vos del disco in-

sertado tienen

DRM integrado.

Reemplace el

disco.

SKIPPED El disco inser-

tado contiene ar-

chivos WMA

protegidos con

DRM.

Reemplace el

disco.

Apéndice

Español

Información adicional

<QRD3061-A/N>23

Pautas para el manejo

Discos y reproductor

Use únicamente discos que tengan uno de los si-

guientes dos logos.

Utilice discos de 12 cm. No utilice discos de 8 cm o

un adaptador de discos de 8 cm.

Utilice sólo discos convencionales y completamente

circulares. No use discos con formas irregulares.

No inserte ningún otro elemento que no sea un CD

en la ranura de inserción de CD.

No use discos con roturas, picaduras, deformados o

dañados de otro modo, ya que pueden causar daños

al reproductor.

No es posible reproducir discos CD-R/CD-RW no fina-

lizados.

No toque la superficie grabada de los discos.

Cuando no utilice los discos, guárdelos en sus cajas.

Evite dejar discos en ambientes excesivamente ca-

lientes o expuestos a la luz solar directa.

No fije etiquetas, no escriba ni aplique sustancias

químicas en la superficie de los discos.

Para limpiar un CD, pásele un paño suave desde el

centro hacia afuera.

La condensación puede afectar temporalmente al

rendimiento del reproductor. Deje que se adapte a la

temperatura más cálida durante aproximadamente

una hora. Además, si los discos tienen humedad, sé-

quelos con un paño suave.

Quizá no pueda reproducir algunos discos debido a

sus características, formato, aplicación grabada, en-

torno de reproducción, condiciones de almacena-

miento u otras causas.

Las vibraciones en las carreteras pueden interrumpir

la reproducción de un disco.

Discos dobles

Los discos dobles son discos de dos caras que inclu-

yen un CD grabable de audio en una cara y un DVD

grabable de vídeo en la otra cara.

Debido a que la cara del CD de los discos dobles no

es físicamente compatible con el estándar general de

CD, es posible que no se pueda reproducir la cara del

CD en esta unidad.

La carga y expulsión frecuente de un disco doble

puede producir rayaduras en el disco. Las rayaduras

graves pueden producir problemas de reproducción

en esta unidad. En algunos casos, un disco doble

puede atascarse en la ranura de carga del disco y no

se expulsará. Para evitarlo, recomendamos que no

utilice un disco dobl e en esta unidad.

Consulte la información del fabricante del disco para

obtener más información sobre los discos dobles.

Compatibilidad con audio

comprimido

WMA

Extensión de archivo: .wma

Velocidad de grabación: 48 kbps a 320 kbps (CBR), 48

kbps a 384 kbps (VBR)

Frecuencia de muestreo: 32 kHz a 48 kHz

Windows Media Audio Professional, Lossless, Voice:

MP3

Extensión de archivo: .mp3

Velocidad de grabación: 8 kbps a 320 kbps (CBR),

VBR

Frecuencia de muestreo: de 8 kHz a 48 kHz (32, 44,1 y

48 kHz para énfasis)

Versiones de etiqueta ID3 compatibles: 1.0, 1.1, 2.2,

2.3, 2.4 (la etiqueta ID3 Versión 2.x tiene prioridad

sobre la Versión 1.x).

Lista de reproducción M3u: no

MP3i (MP3 interactivo), mp3 PRO: no

Apéndice

Información adicional

WAV

Extensión de archivo: .wav

Bits de cuantificación: 8 y 16 (LPCM), 4 (MS ADPCM)

Frecuencia de muestreo: 16 kHz a 48 kHz (LPCM),

22,05 kHz y 44,1 kHz (MS ADPCM)

Información complementaria

Sólo se pueden visualizar los primeros 32 caracteres

como nombre de archivo (incluida la extensión) o

nombre de carpeta.

Esta unidad puede no funcionar correctamente, de-

pendiendo de la aplicación utilizada para codificar ar-

chivos WMA.

Es posible que se produzca un pequeño retardo al ini-

ciar la reproducción de archivos de audio integrados

con datos de imagen.

Disco

Jerarquía de carpetas reproducibles: hasta ocho nive-

les (una jerarquía práctica de carpetas tiene menos

de dos niveles).

Carpetas reproducibles: hasta 99

Archivos reproducibles: hasta 999

Sistema de archivos: ISO 9660 Nivel 1 y 2, Romeo, Jo-

liet

Reproducción multisesión: sí

Transferencia de datos en formato Packet Write: no

Independientemente de la longitud de la sección en

blanco que haya entre las canciones de la grabación

original, los discos de audio comprimidos se reprodu-

cirán con una breve pausa entre cada canción.

Secuencia de archivos de

audio

El usuario no puede asignar números de car-

peta ni especificar secuencias de reproduc-

ción con esta unidad.

Ejemplo de una jerarquía

Nivel 1 Nivel 2 Nivel 3 Nivel 4

: carpeta

: archivo de audio

comprimido

01 a 05: número de

carpeta

1 a 6: secuencia

de reproducción

Disco

! La secuencia de selección de carpetas u

otras operaciones pueden diferir, depen-

diendo del software de codificación o

escritura.

iTunes

Apple e iTunes son marcas comerciales de

Apple Inc., registradas en los EE. UU. y otros

países.

MP3

La venta de este producto sólo otorga una li-

cencia para su uso privado, no comercial. No

otorga ninguna licencia ni concede ningún

derecho a utilizar este producto en transmisio-

nes comerciales (es decir, lucrativas) en tiem-

po real (terrestres, vía satélite, por cable y/o

por cualquier otro medio), transmisiones/

streaming por Internet, intranets y/u otras

redes o en otros sistemas de distribución de

contenido electrónico, como por ejemplo, apli-

caciones de pago por escucha (pay-audio) o

audio bajo demanda (audio-on-demand). Se

necesita una licencia independiente para su

uso comercial. Para obtener más información,

visite

http://www.mp3licensing.com.

Apéndice

Español

Información adicional

<QRD3061-A/N>24

WMA

Windows Media y el logotipo de Windows son

marcas comerciales o marcas registradas de

Microsoft Corporation en Estados Unidos y/o

en otros países.

Este producto incluye tecnología propiedad de

Microsoft Corporation, y no se puede usar ni

distribuir sin una licencia de Microsoft

Licensing, Inc.

Especificaciones

Generales

Fuente de alimentación ........ 14,4 V CC (10,8 V a 15,1 V

permisible)

Sistema de derivación a tierra

..................................................... Tipo negativo

Consumo máximo de corriente

..................................................... 10,0 A

Dimensiones (An × Al × Pr):

DIN

Bastidor .................... 178 mm × 50 mm × 165

Cara anterior .......... 188 mm × 58 mm × 17 mm

Bastidor .................... 178 mm × 50 mm × 165

Cara anterior .......... 170 mm × 46 mm × 17 mm

Peso ............................................... 1,3 kg

Audio

Potencia de salida máxima

..................................................... 50 W × 4

Potencia de salida continua

..................................................... 22 W × 4 (50 a 15 000 Hz, 5

% THD, 4 W de carga,

ambos canales activados)

Impedancia de carga ............. 4 W (4 W a8W permisible)

Nivel de salida máxima del preamplificador (Pre-out)

..................................................... 2,0 V

Controles de tono:

Graves

Frecuencia .............. 100 Hz

Ganancia ................. ±12 dB

Medios

Frecuencia .............. 1 kHz

Ganancia ................. ±12 dB

Agudos

Frecuencia .............. 10 kHz

Ganancia ................. ±12 dB

Reproductor de CD

Sistema ........................................ Sistema de audio de discos

compactos

Discos utilizables .................... Disco compacto

Relación de señal a ruido .... 94 dB (1 kHz) (red IHF-A)

Número de canales ................ 2 (esté reo)

Formato de decodificación WMA

..................................................... Ver. 7, 7.1, 8, 9, 10, 11, 12

(audio 2 canales)

(Windows Media Player)

Formato de decodificación MP3

..................................................... MPEG-1 & 2 Audio Layer 3

Formato de señal WAV ......... PCM lineal & MS ADPCM

Sintonizador de FM

Gama de frecuencias ............ 87,9 MHz a 107,9 MHz

Sensibilidad utilizable ........... 11 dBf (0,7 µV/75 W, mono,

señal/ruido: 30 dB)

Relación de señal a ruido .... 72 dB (red IHF-A)

Sintonizador de AM

Gama de frecuencias ............ 530 kHz a 1 710 kHz

Sensibilidad utilizable ........... 25 µV (señal/ruido: 20 dB)

Relación de señal a ruido .... 62 dB (red IHF-A)

Especificaciones CEA2006

Potencia de salida ................... 14 W RMS × 4 canale s (4 W

y ≦ 1 % THD+N)

Relación de señal a ruido .... 91 dBA (referencia: 1 W a 4

Nota

Las especificaciones y el diseño están sujetos a

modificaciones sin previo aviso.

Apéndice

Información adicional

Español

<QRD3061-A/N>25

Español

<QRD3061-A/N>26

PIONEER CORPORATION

1-1, Shin-ogura, Saiwai-ku, Kawasaki-shi,

Kanagawa 212-0031, JAPAN

PIONEER ELECTRONICS (USA) INC.

P.O. Box 1540, Long Beach, California 90801-1540, U.S.A.

TEL: (800) 421-1404

PIONEER EUROPE NV

Haven 1087, Keetberglaan 1, B-9120 Melsele, Belgium/Belgique

TEL: (0) 3/570.05.11

PIONEER ELECTRONICS ASIACENTRE PTE. LTD.

253 Alexandra Road, #04-01, Singapore 159936

TEL: 65-6472-7555

PIONEER ELECTRONICS AUSTRALIA PTY. LTD.

178-184 Boundary Road, Braeside, Victoria 3195, Australia

TEL: (03) 9586-6300

PIONEER ELECTRONICS OF CANADA, INC.

300 Allstate Parkway, Markham, Ontario L3R 0P2, Canada

TEL: 1-877-283-5901

TEL: 905-479-4411

PIONEER ELECTRONICS DE MEXICO, S.A. de C.V.

Blvd.Manuel Avila Camacho 138 10 piso

Col.Lomas de Chapultepec, Mexico, D.F. 11000

TEL: 55-9178-4270

先鋒股份有限公司

總公司：

台北市中山北路二段

號

樓

電話：

(02) 2521-3588

先鋒電子（香港）有限公司

香港九龍尖沙嘴海港域世界商業中心

樓

901-6

室

電話：

(0852) 2848-6488

Printed in Thailand

Imprimé en Thaïlande

<QRD3061-A/N> UC

<QRD3061-A/N>32

Pioneer DEH-1300MP CD Receiver

Product's Documents

User Manual

Specifications

Pioneer DEH-1300MP Questions and Answers

Related Products

Pioneer DEHX8800BHS CD Receiver

Pioneer DEH S4010BT CD Receiver

Pioneer DEH X4900BT CD Receiver

Pioneer DEH S5200BT CD Receiver

Pioneer DEH S5120BT CD Receiver

Pioneer DEH-S4220BT CD Receiver Smart Sync App, Bluetooth®, Android™, iPhone® - Audio CD Receiver
