INSTALLATION INSTRUCTIONS 30" (76.2 CM)
ELECTRIC SINGLE ANDDOUBLE BUILT-IN OVEN
INSTRUCTIONS D’INSTALLATION DES FOURS
ENCASTRÉS SIMPLE ET DOUBLE DE 30 PO
(76,2CM)
Table of Contents/Table des matières
IMPORTANT:
Sa
ve for local electrical inspector's use.
IMPOR
TANT :
À conser
ver pour consultation par l'inspecteur local des installations électriques
.
W11047061C
BUILT-IN OVEN SAFETY ................................................................2
INSTALLATION REQUIREMENTS
................................................. 2
Tools and Parts
............................................................................. 2
Location Requirements
................................................................3
Electrical Requirements
...............................................................6
INSTALLATION INSTRUCTIONS
................................................... 7
Prepare Built-In Oven
...................................................................7

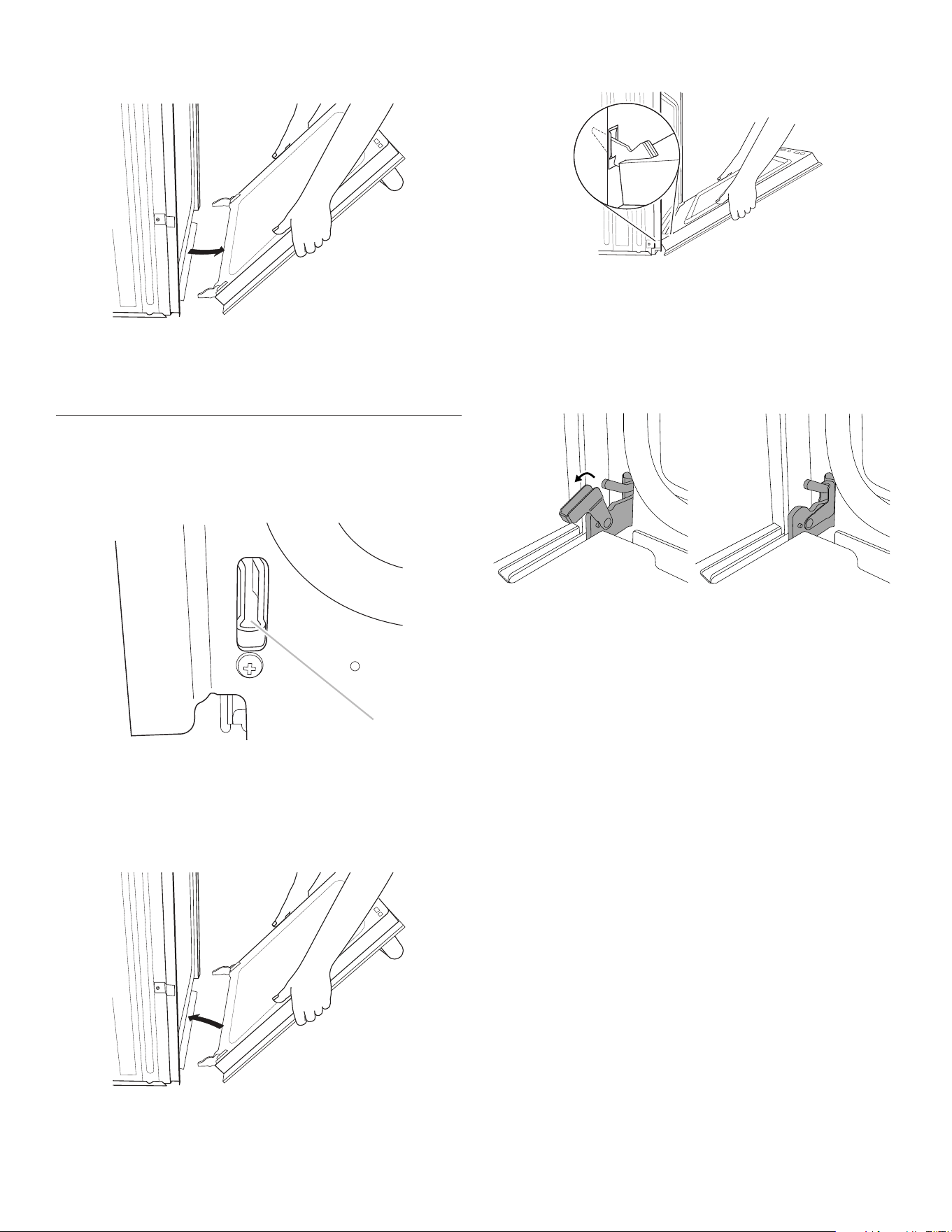

Remove Oven Door(s)
..................................................................7
Replace Oven Door(s)
..................................................................8
Positioning Oven Feet for Multiple Cabinet Cutout Heights .......8
Make Electrical Connection
.......................................................13
Install Oven
.................................................................................14
Complete Installation
.................................................................16
SÉCURITÉ DU FOUR ENCASTRÉ
..............................................17
EXIGENCES D’INSTALLATION
...................................................17
Outils et pièces
...........................................................................17
Exigences d’emplacement
.........................................................18
Spécifications électriques
..........................................................21
INSTRUCTIONS D’INSTALLATION
.............................................22
Préparer le four encastré
............................................................22
Enlever la ou les portes du four
.................................................22
Réinstaller la ou les portes du four
............................................23
Positionner les pieds du four pour des ouvertures
de découpe dans l’armoire
........................................................24
Raccordement électrique
...........................................................28
Installer le four
............................................................................30
Terminer l’installation
..................................................................32
2
BUILT-IN OVEN SAFETY
INSTALLATION REQUIREMENTS
Tools and Parts
Gather the required tools and parts before starting
installation.Read and follow the instructions provided
withanytools listed here.
Tools Needed
■ Phillips screwdriver
■ Measuring tape
■ Hand or electric drill (for wall cabinet installations)
■ 1" (2.5 cm) drill bit (for wall cabinet installations)
■ Level
■ Flat-blade screwdriver
Parts Needed
■ UL Listed or CSA Approved conduit connector
■ UL Listed wire connectors
■ Warming Drawer Deector Kit (for ovens installed
aboveawarming drawer)
Order Part Number W10536339 for stainless steel
30"76.2cm) kit
Order Part Number W10727416 for black stainless steel
30" (76.2 cm) kit
To order, see the “Assistance or Service” section
oftheUseand Care Guide.
■ Flush Installation Kit (for Single and Double installed at ush
installation)
Order Part Number W10752683 for stainless steel
30" (76.2 cm) kit
Order Part Number W10752682 for black stainless steel
30" (76.2 cm) kit
To order, see the “Assistance or Service” section of the Use
and Care Guide.
Parts Supplied
■ #8-14 x
3
/
4
" (1.9 cm) screws - single ovens (2), double
ovens (4)
■ #8-18 x
3
/
8
" (9.5 mm) screws - bottom vent (2)
■ #8-18 x
1
/
4
" (6.4 mm) screws - bottom vent trim (4)
■ #8-18 x
3
/
8
" (9.5 mm) screws - double oven feet (4)
■ Bottom vent
■ Rear feet - double oven (2)
■ Front feet - double oven (2)
Check local codes. Check existing electrical supply. Seethe
“Electrical Requirements” section.
It is recommended that all electrical connections
bemadebyalicensed, qualied electrical installer.
You can be killed or seriously injured if you don't immediately
You
can be killed or seriously injured if you don't
follow
All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can
happen if the instructions are not followed.
Your safety and the safety of others are very important.
We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety
messages.
This is the safety alert symbol.
This symbol alerts you to potential hazards that can kill or hurt you and others.
All safety messages will follow the safety alert symbol and either the word “DANGER” or “WARNING.”
These words mean:
follow instructions.
instructions.
DANGER
WARNING
3
Location Requirements
IMPORTANT: Observe all governing codes and ordinances.
■ Cabinet opening dimensions that are shown must be used.
Given dimensions provide minimum clearance with oven.
■ Recessed installation area must provide complete
enclosurearound the recessed portion of the oven.
■ Grounded electrical supply is required. See the
“ElectricalRequirements” section.
■ Electrical supply junction box should be located 3" (7.6cm)
maximum below the support surface when the oven is
installed in a wall cabinet. A 1" (2.5 cm) minimum diameter
hole should have been drilled in the right rear or left rear
corner of the support surface to pass the appliance cable
through to the junction box.
NOTE: For undercounter installation, it is recommended
that the junction box be located in the adjacent right or
leftcabinet. If you are installing the junction box on rear
wallbehind oven, it is recommended that the junction box
berecessed and located in the upper center of the cabinet.
■ Oven support surface must be solid, level, and ush
withbottom of cabinet cutout.
■ Floor must be able to support a single oven weight of 200lbs
(91 kg)
for 30" (76.2 cm) models.
■ Floor must be able to support a double oven weight of
330lbs (150 kg)
for 30" (76.2 cm) models.
IMPORTANT: To avoid damage to your cabinets, check
with your builder or cabinet supplier to make sure that the
materials used will not discolor, delaminate, or sustain other
damage. This oven has been designed in accordance with
the requirements of UL and CSA International and complies
with the maximum allowable wood cabinet temperatures
of194°F (90°C).
Undercounter Installation (with Cooktop Installed Above):
Ovens approved for this type of installation have an approval
label located on the top of the oven. Refer to Cutout Dimensions
for Ovens Installed Under Cooktop (separate sheet).

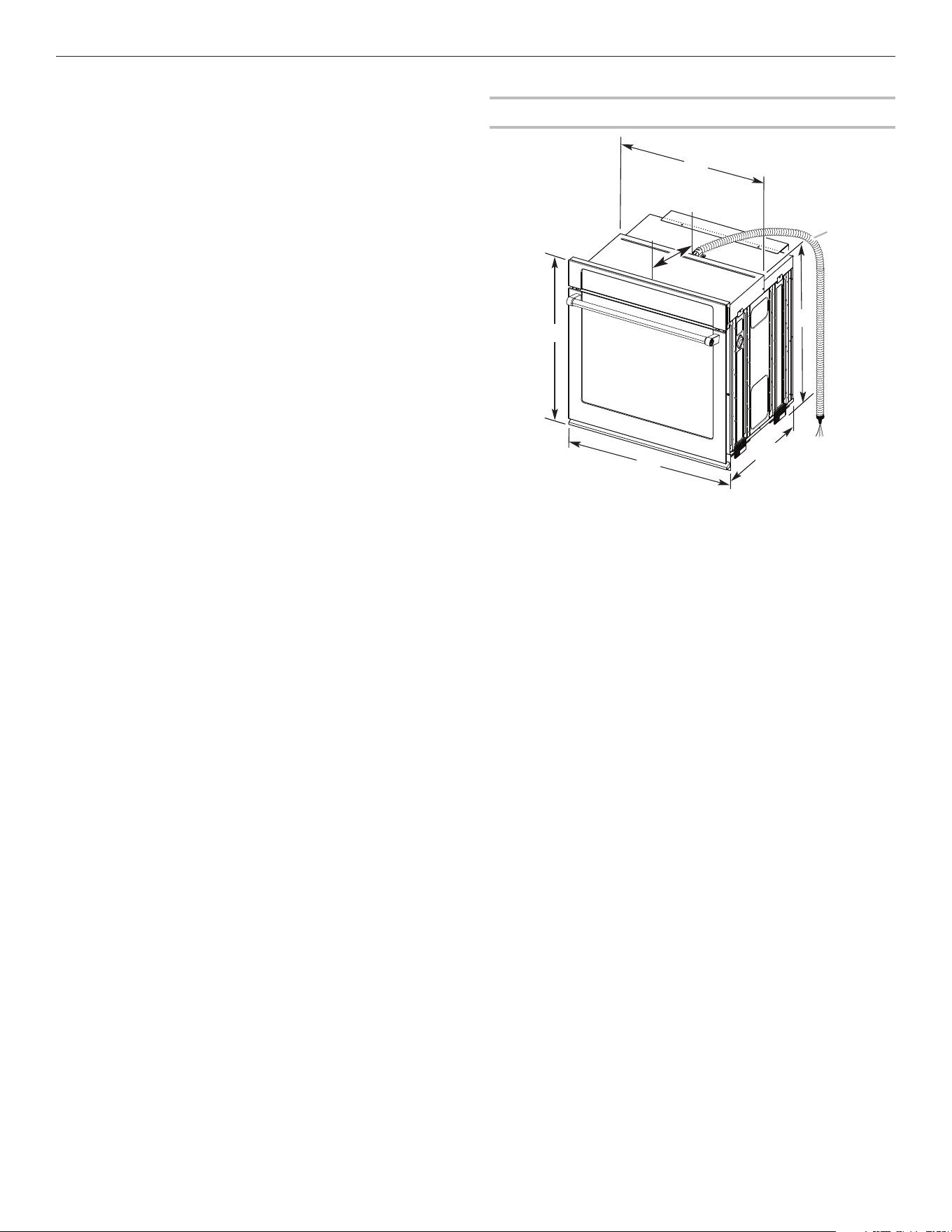

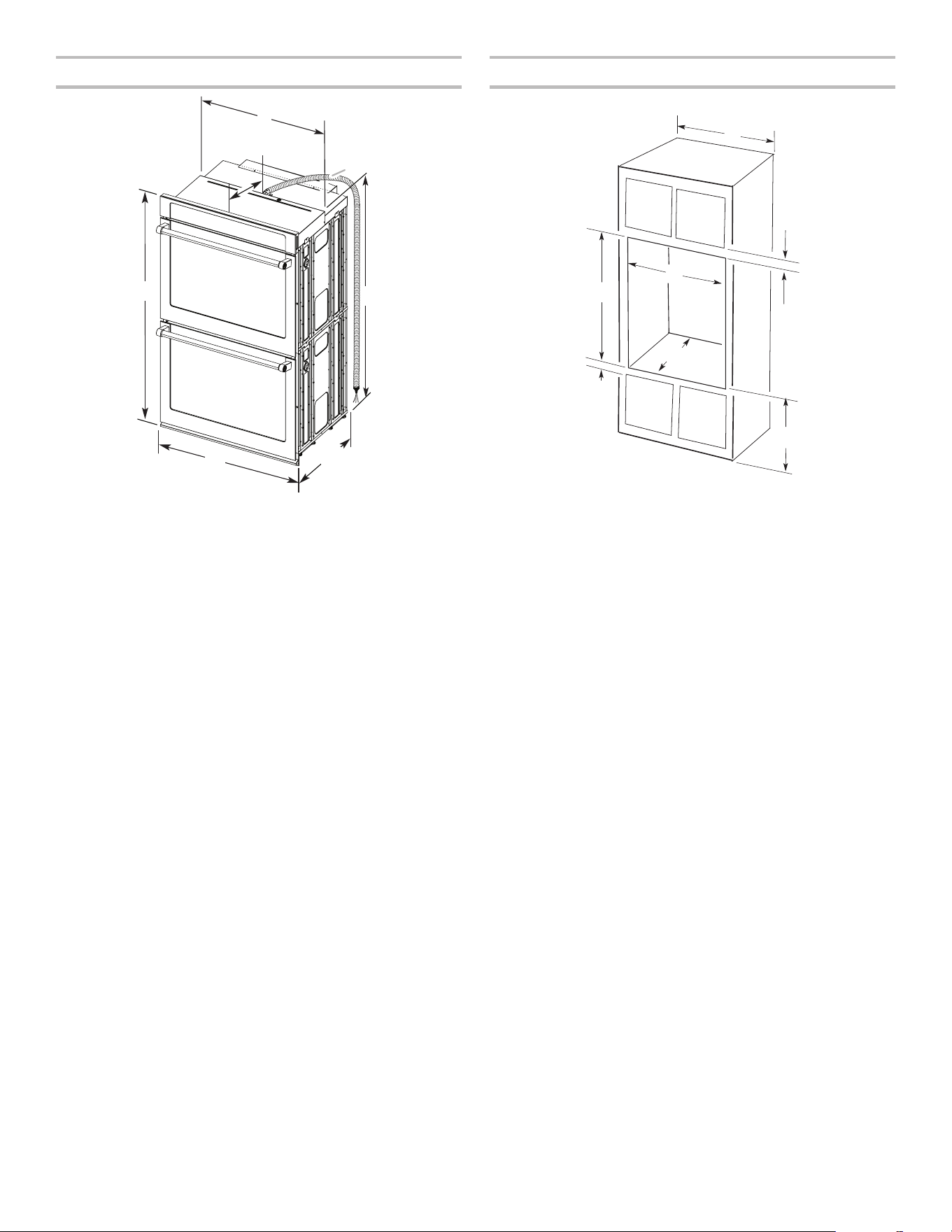

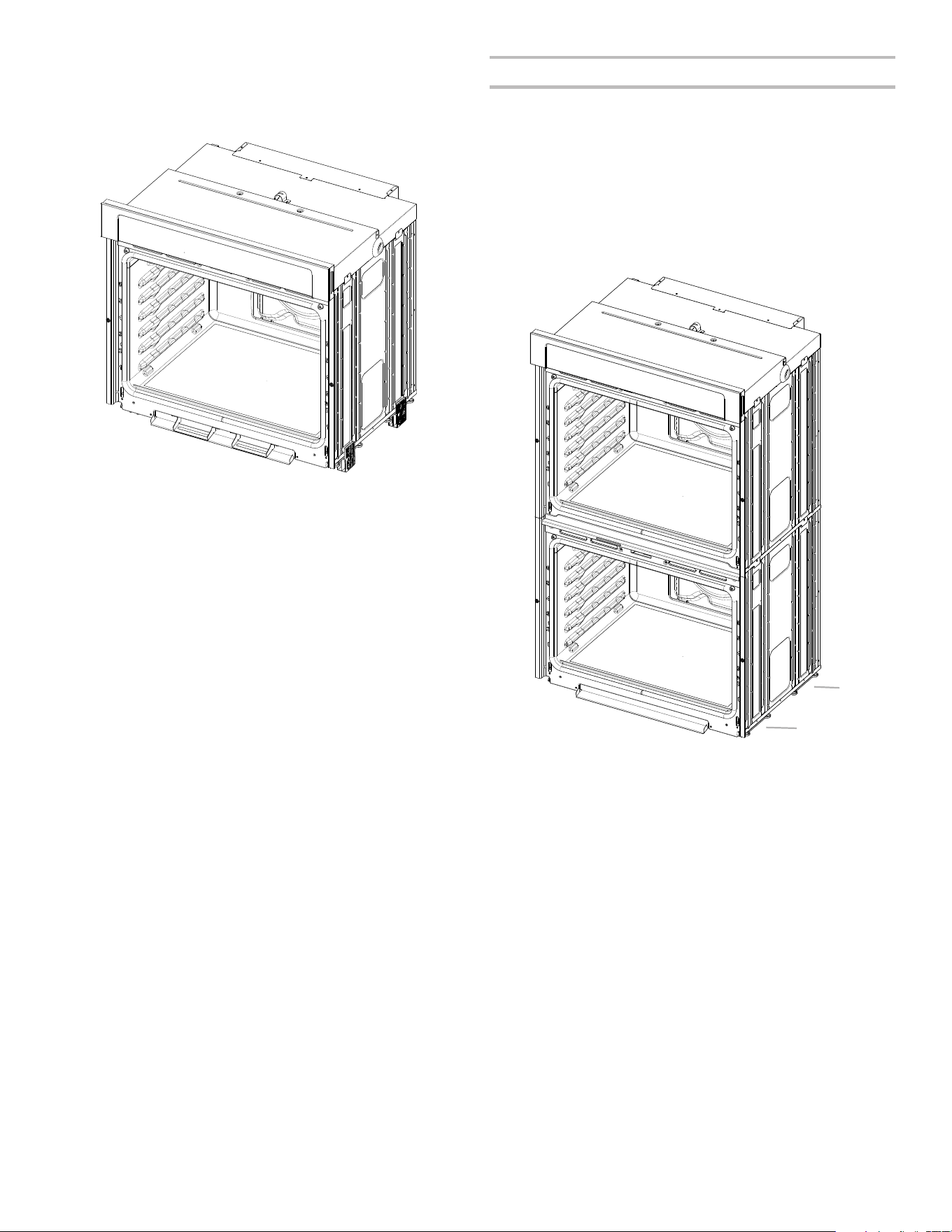

Product Dimensions - Single Ovens
B
C
D
E
A
G
F
30" (76.2 cm) models
A. 28
3
/
4
" (72.8 cm) max. overall height
B. 28
1
/
2
" (72.4 cm) max. recessed width
C. 26
3
/
4
" (67.9 cm) recessedheight
D. 23
1
/
4
" (59.1 cm) max. recessed depth
E. 30" (76.2 cm) overall width
F. 12" (30.5 cm) from back of control
panel to start ofstrain relief
G. 48" (121.9 cm) exible conduit length
4
Cabinet Dimensions - Single Ovens
Single Oven Undercounter (Without Cooktop Installed Above)
Single Ovens Installed in Cabinet
* NOTE: The cutout height can be between 26
15
/
16
" and 29
7
/
16
"
(68.4 cm and 74.8 cm) for single ovens.

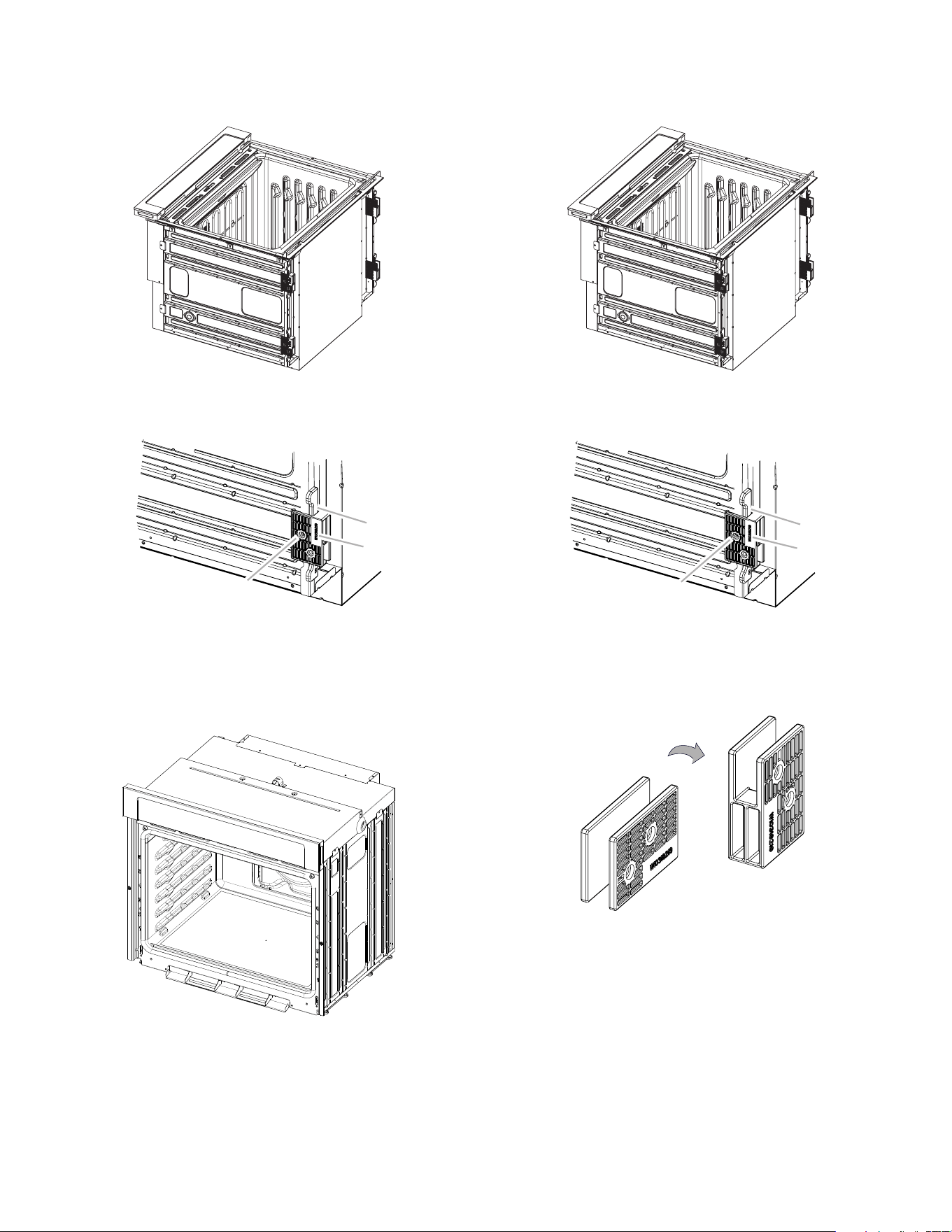

A
B
C
D
E
30" (76.2 cm) models
A. 30" (76.2 cm) min. cabinetwidth
B. 1
1
/
2
" (3.8 cm) min. top ofcutout
to underside ofcountertop
C. 5
1
/
4
" (13.3 cm) bottom ofcutout
to oor
D. 28
1
/
2
" (72.4 cm) cutoutwidth
E. 28" (71.2 cm) min. cutoutheight
F
E
B
C
A
D
G
30" (76.2 cm) models
A. 30" (76.2 cm) min. cabinetwidth
B. 1" (2.5 cm) top of cutoutto bottom of
uppercabinet door
C. 32" (81.3 cm) bottom of cutout to oor
D. 28
1
/
2
" (72.4 cm) cutoutwidth
E. 1
1
/
2
" (3.8 cm) min. bottomof cutout to
topofcabinet door
F. 28" (71.2 cm)* recommended
cutoutheight
G. 24" (60.7 cm) cutout depth
5
Product Dimensions - Double Ovens Cabinet Dimensions - Double Ovens
Double Ovens Installed in Cabinet
* NOTE: The cutout height can be between 48
7
/
8
" and 52
3
/
16
"
(124.1 cm and 132.6 cm) for double ovens.
C
A
E
D
B
F
G
30" (76.2 cm) models
A. 51
3
/
16
" (130.0 cm) max. overall height
B. 28
1
/
2
" (72.4 cm) max. recessed width
C. 48
13
/
16
" (124.0 cm) recessed height
D. 23
1
/
4
" (59.1 cm) max. recessed depth
E. 30" (76.2 cm) overall width
F. 12" (30.5 cm) from back of control
panel to start ofstrain relief
G. 66" (167.6 cm) exible conduit length
F
E
A
D
G
B
C
30" (76.2 cm) models
A. 30" (76.2 cm) min. cabinetwidth
B. 1" (2.5 cm) top of cutouttobottom
of uppercabinet door
C. 14
3
/
4
" (37.5 cm) bottom of cutout
to oor is recommended. 4"-14
3
/
4
"
(10.2 cm-37.5 cm) bottom of cutout
to oor is acceptable.
D. 28
1
/
2
" (72.4 cm) cutoutwidth
E. 1
1
/
2
" (3.8 cm) min. bottomofcutout
to topofcabinet door
F. 50
1
/
4
" (127.6 cm)* recommended
cutout height
G. 24" (60.7 cm) cutout depth
6
Electrical Requirements
If codes permit and a separate ground wire is used, it is
recommended that a qualied electrical installer determine
thatthe ground path and the wire gauge are in accordance
withlocal codes.
Check with a qualied electrical installer if you are not
suretheoven is properly grounded.
This oven must be connected to a grounded metal,
permanentwiring system.
Be sure that the electrical connection and wire size are
adequateand in conformance with the National Electrical
Code,ANSI/NFPA 70 — latest edition or CSA Standards C22.
1-94, Canadian Electrical Code, Part 1 and C22.2 No.
O-M91 — latest edition, and all local codes and ordinances.
A copy of the above code standards can be obtained from:
National Fire Protection Association
1 Batterymarch Park
Quincy, MA 02169-7471
CSA International
8501 East Pleasant Valley Road
Cleveland, OH 44131-5575

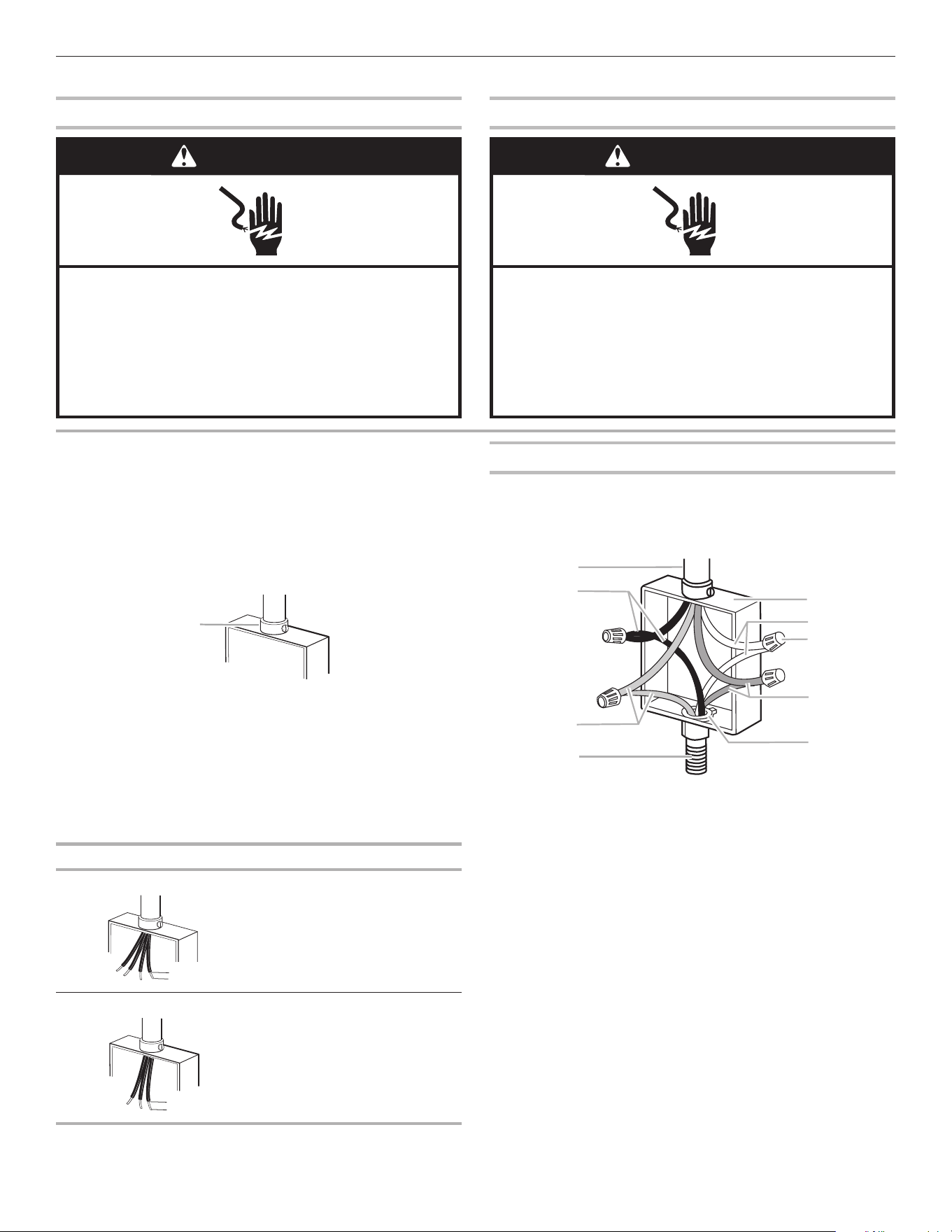

Electrical Connection
To properly install your oven, you must determine the type
ofelectrical connection you will be using and follow the
instructions provided for it here.
■ Oven must be connected to the proper electrical voltage and
frequency as specied on the model/serial/rating plate. The
model/serial/rating plate is located under the control panel
on single ovens and under the control panel on the upper
oven cavity on double ovens. See the following illustrations.

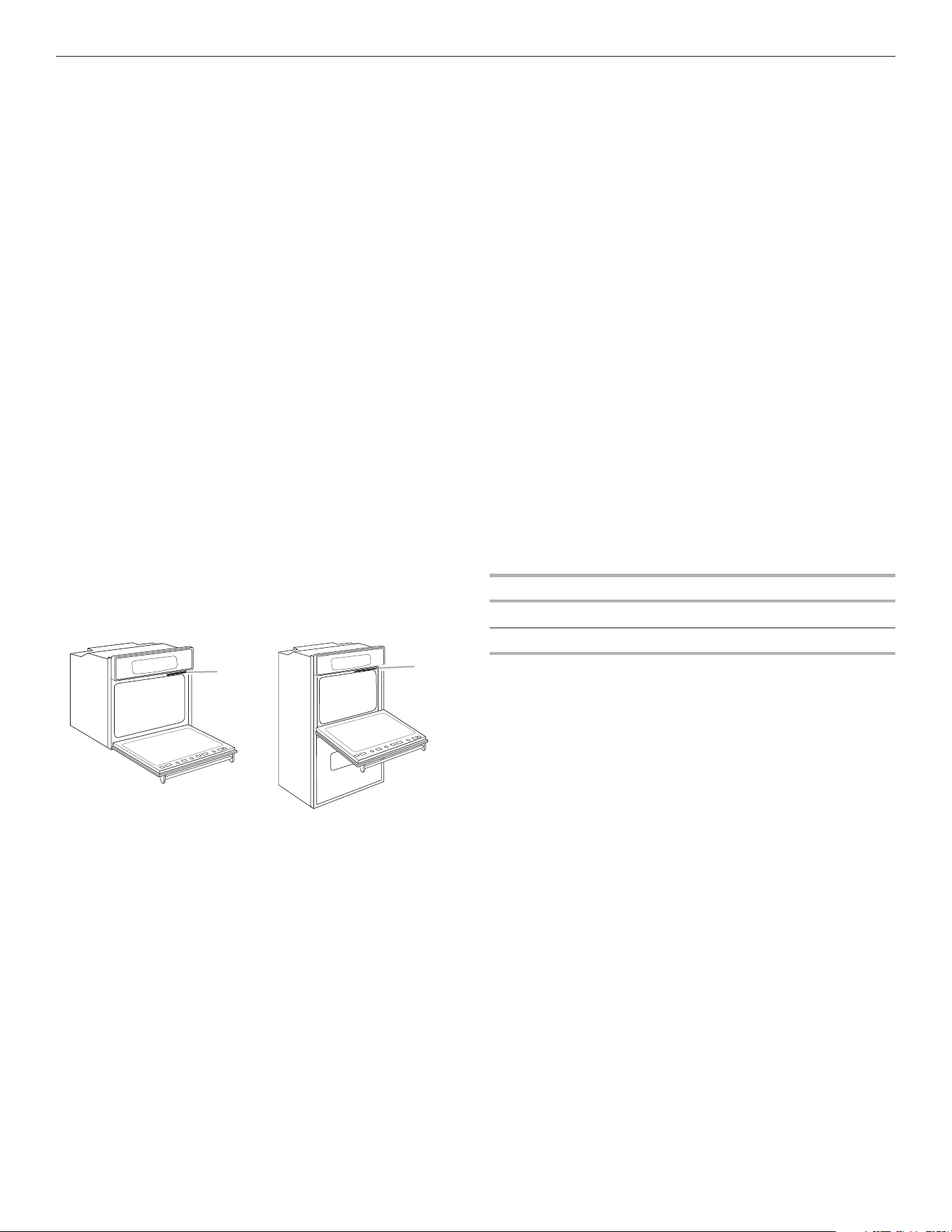

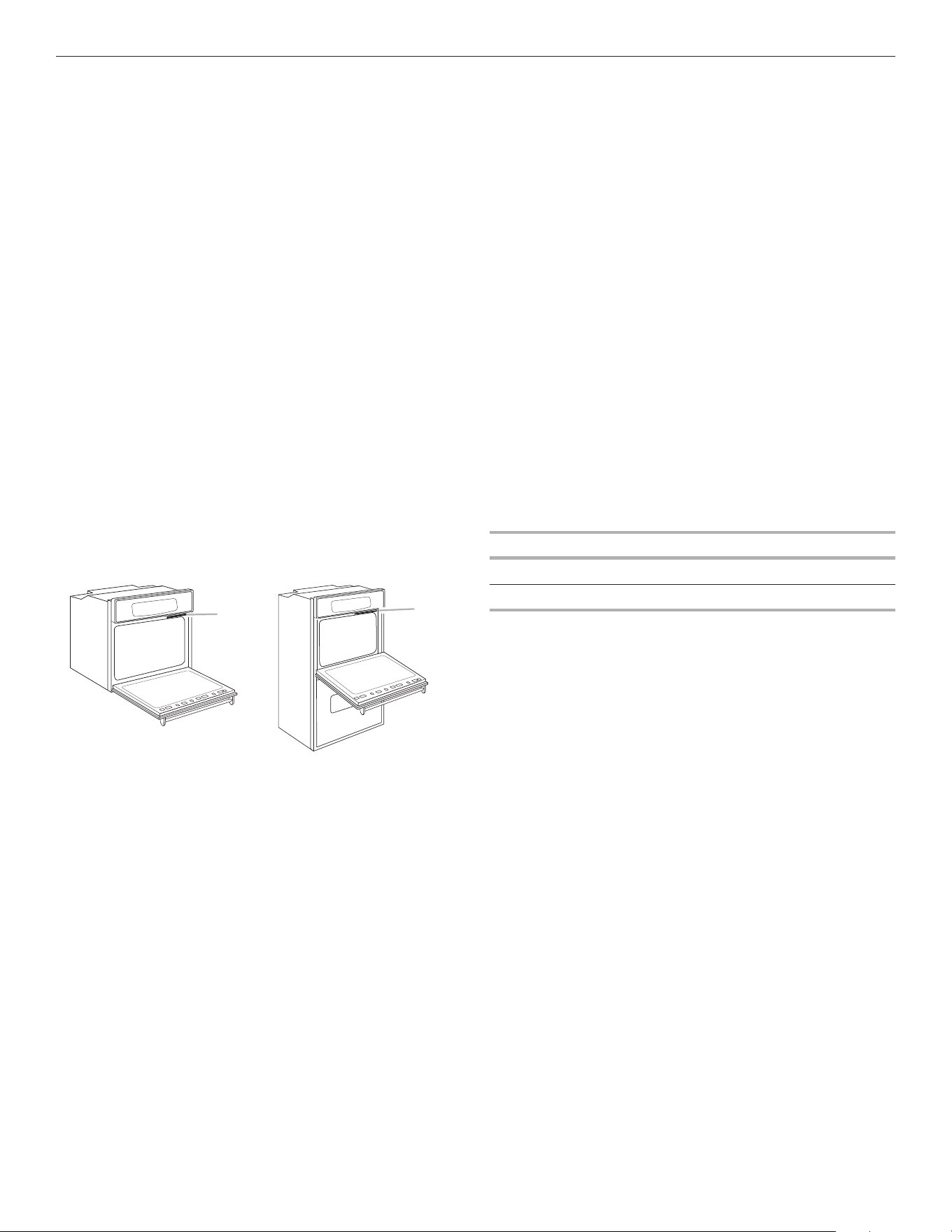

A
A
Single Oven
A. Model/serial/rating plate
Double Oven
A. Model/serial/rating plate
■ Models rated from 7.3 to 9.6 kW at 240 volts (5.4 to 7.4kW
at 208 volts) require a separate 40-amp circuit. Models
ratedat 4.8 kW and below at 240 volts (3.6 kW and below
at208 volts) require a separate 20-amp circuit.
■ A circuit breaker is recommended.
■ Connect directly to the circuit breaker box (or fused
disconnect) through exible, armored, or nonmetallic
sheathed, copper cable (with grounding wire). See the
“MakeElectrical Connection” section.
■ Flexible conduit from the oven should be connected
directlyto the junction box.
■ Fuse both sides of the line.
■ Do not cut the conduit. The length of conduit provided
isforserviceability of the oven.
■ A UL Listed or CSA Approved conduit connector
mustbeprovided.
■ If the house has aluminum wiring, follow the
procedurebelow:
Connect the aluminum wiring using special connectors
and/or tools designed and UL listed for joining copper to
aluminum.
Follow the electrical connector manufacturer’s recommended
procedure. Aluminum/copper connection must conform with
local codes and industry accepted wiring practices.
Voltage Single Double
240 VAC 5.8 kW 9.6 kW
208 VAC 4.4 kW 7.7 kW
7
INSTALLATION INSTRUCTIONS
Prepare Built-In Oven
1. Decide on the nal location for the oven. Avoid drilling
orcutting into house wiring during installation.
2. To avoid oor damage, set the oven onto cardboard prior
to installation. Do not use handle or any portion of the front
frame for lifting.
3. Remove the shipping materials and tape from the oven.
Remember to keep the corner posts and other materials
thatmay be needed for installation.
4. Remove the hardware package from inside the bag
containing literature.
5. Remove and set aside racks, attachments, and other parts
from insidetheoven.
6. Move oven and cardboard close to the oven’s nal location.

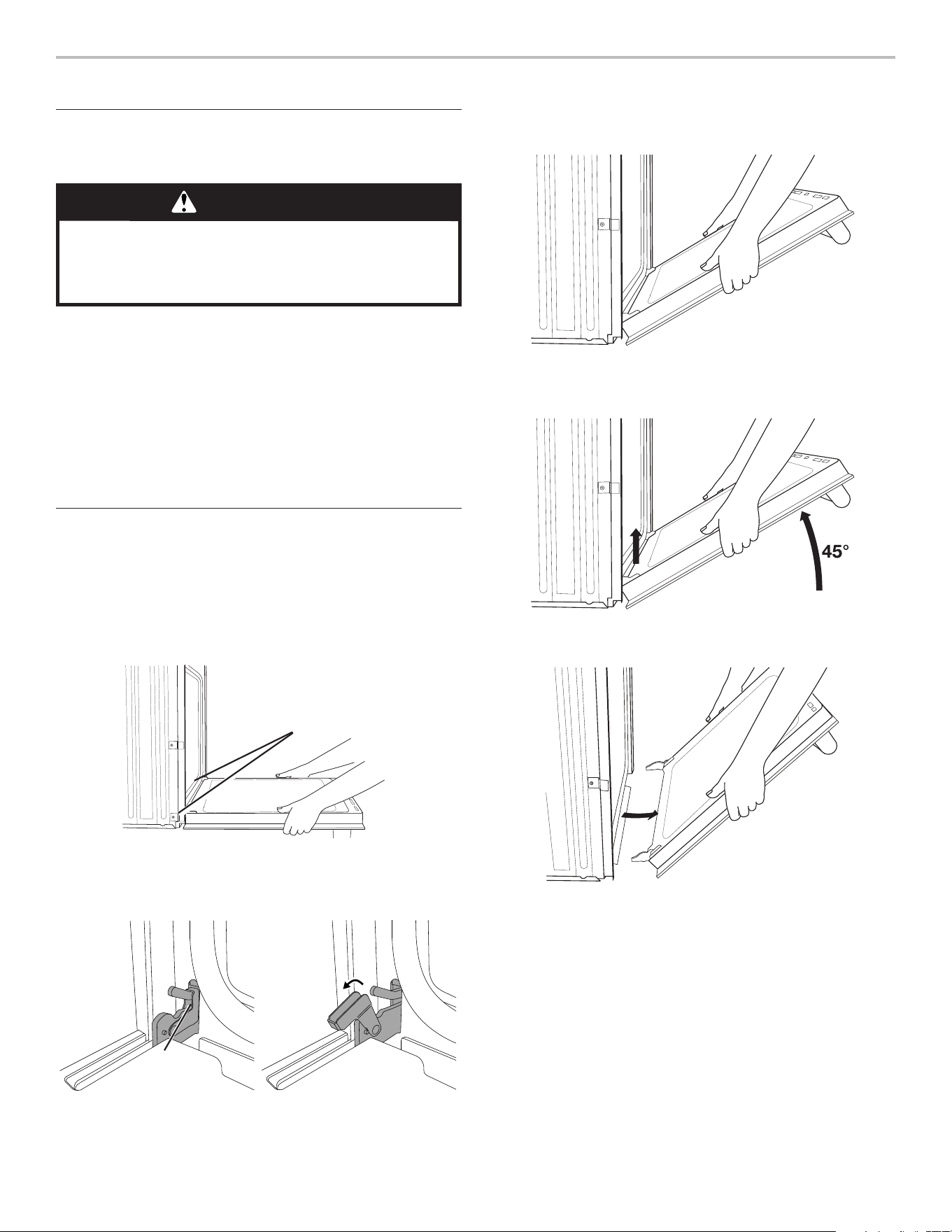

Remove Oven Door(s)
IMPORTANT: Use 2 hands to remove oven door. For double
ovens, repeat the process for each door.
1. Prior to removing the oven door, prepare a surface where
youwill place it. This surface should be at and covered
witha soft blanket, or use the corner posts from your
packaging material.
2. Fully open the oven door.
3. Locate the oven door hinge locks in both corners of the
ovendoor, and rotate the hinge locks toward the oven door
to the unlocked position. If the door hinge lock is not rotated
fully (see illustration B), the door will not remove properly.
Locked
position
Grip here
to rotate.
Unlocked
position
A. Oven door hinge lock in
lockedposition
B. Oven door hinge lock in
partially unlocked position
4. Gently start to close the door. The door will stop at a partially
closed position.
5. Using 2 hands, grasp the edges of the oven door. Close the
oven door slightly past the stop position to take the weight
off of the door hinges, and then pull the oven door up.
6. Pull the oven door toward you, and then remove. You may
need to gently shift door from side to side as you pull.
7. Set the oven door aside on the prepared covered work
surface with the oven door resting on its handle.
8. To continue with the oven installation, go to the
“PositioningOven Feet for Multiple Cabinet Cutout
Heights”section.
WARNING
Excessive Weight Hazard
Use two or more people to move and install oven.
Failure to do so can result in back or other injury.
Door
hinges
8

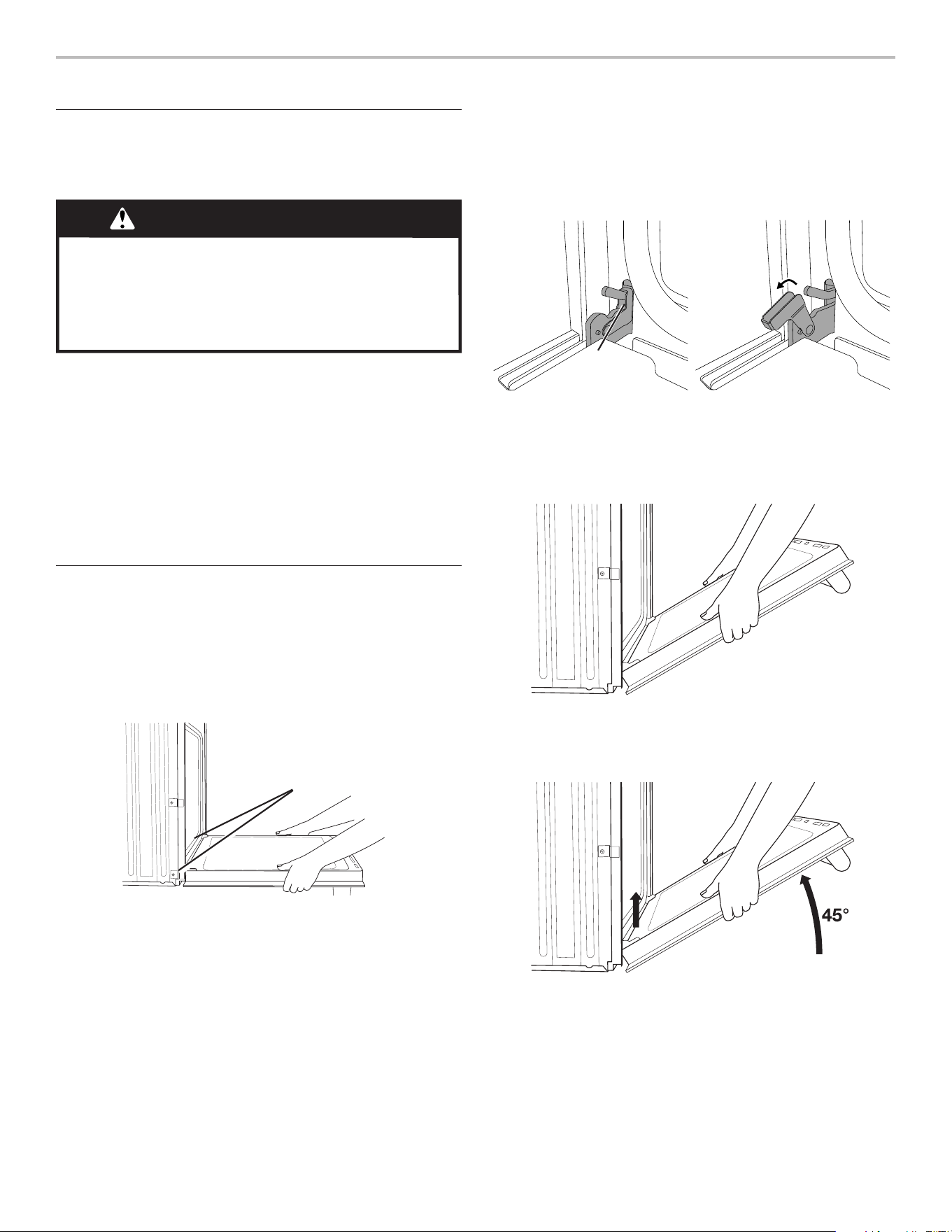

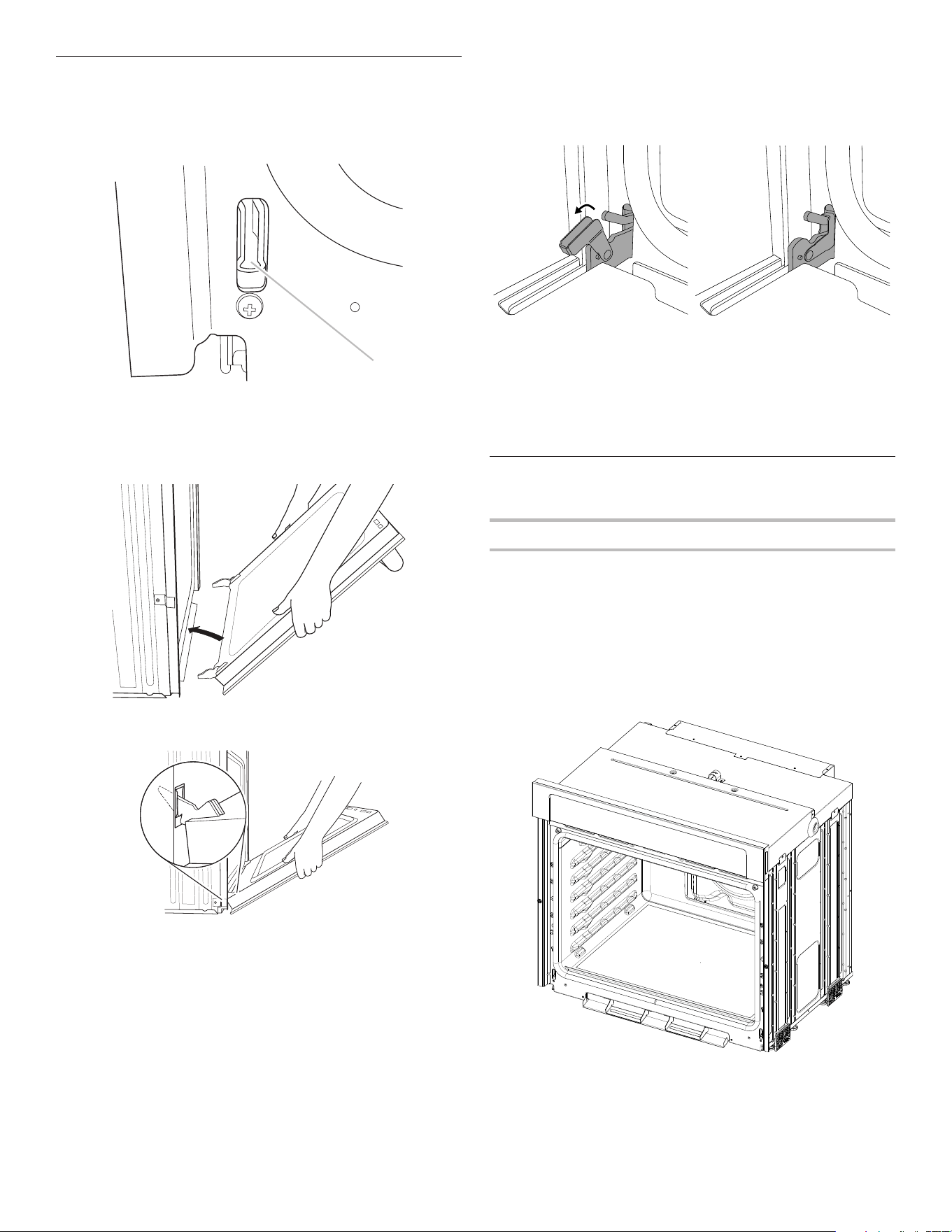

Replace Oven Door(s)
1. Using 2 hands, grasp side edges of door at the midpoint.
Face the oven cavity.
2. Locate the slots on each side of the oven front frame for
thedoor hinge locks.
3. Using 2 hands, grasp the edges of the oven door. At a 45°
angle, insert the hinges at the same time, and push the oven
door into the oven cavity slot to replace. You may need to
gently shift the door from side to side as you push.
4. Make sure the door hinge notch is engaged on the bottom
ofthe oven cavity slot.
IMPORTANT: Do not close the door at this step or damage
may occur to the door hinge.
5. Lower the oven door to the fully open position. If the oven
door does not open to a full 90°, repeat steps 1 through 3.
6. Locate the oven door hinge locks in the corners of the oven
door, and rotate the hinge locks toward the oven cavity to
the locked position.
Unlocked
position
Locked
position
7. After the door hinges have been locked, gently swing the
door upward to close. The door should not be forced closed.
8. When the hinges are properly installed and the door is
closed, there should be an even gap between the door and
the control panel. If one side of the oven door is lower than
the other, the hinge on that side is not properly installed.
See the “Remove Oven Door” and “Replace Oven Door”
sections.
Positioning Oven Feet for Multiple
CabinetCutout Heights
Single Ovens
The positioning of the oven feet allow a single oven to be
installed in a cutout height between 26
15
/
16
" and 29
7
/
16
" (68.4 cm
and 74.8 cm). Refer to the following instructions to position the
feet for the size of your cabinet cutout.
Cutout Height Is Between 27
5
/
8
" and 28
5
/
8
"
(70.2 cm and 72.7 cm)
The oven feet do not need to be changed. They are
positionedcorrectly as received.
Go to the “Make Electrical Connection” section.
A
A. Slot in the oven cavity for door hinge lock
9
Cutout Height Is Between 26
15
/
16
" and 27
11
/
16
"
(68.4 cm and 70.3 cm)
1. Using 2 or more people, place the oven on its back
onacovered surface.
2. Remove the foot from the right front spacer by removing
the#8-18 x
3
/
8
" (9.5 mm) screw.
NOTE: Do not remove the spacer.
3. In the same manner, remove the feet on the right rear,
leftfront, and left rear of the oven.
4. Using 2 or more people, place the oven in its upright position.
5. Go to the “Make Electrical Connection” section.
Cutout Height Is Between 28
11
/
16
" and 29
7
/
16
"
(72.8 cm and 74.8 cm)
1. Using 2 or more people, place the oven on its back
onacovered surface.
2. Remove the foot from the right front spacer by removing
the#8-18 x
3
/
8
" (9.5 mm) screw.
NOTE: Do not remove the spacer.
3. Rotate the foot 90°, so the short side of the foot
ispositionedtoward the top of the oven.
A
B
C
A. Spacer
B. Foot
C. #8-18 x
3
/
8
" (9.5 mm) screw
A
B
C
A. Spacer
B. Foot
C. #8-18 x
3
/
8
" (9.5 mm) screw
10
4. Reinstall the foot to the spacer using the #8-18 x
3
/
8
"
(9.5 mm) screwpreviously removed.
5. In the same manner, remove, rotate, and reinstall the
feetonthe right rear, left front, and left rear of the oven.
6. Using 2 or more people, place the oven in its upright position.
7. Go to the “Make Electrical Connection” section.
Double Ovens
The positioning of the oven feet allow a double oven to be
installed in a cutout height between 48
7
/
8
" and 52
3
/
16
" (124.1 cm
and 132.6 cm). Refer to the following instructions to position
thefeet for the size of your cabinet cutout.
Cutout Height Is Between 48
7
/
8
" and 50
7
/
16
"
(124.1 cm and 128.1 cm)
The oven feet do not need to be installed. The oven
isconguredcorrectly as received.
NOTE: Do not remove the spacers.
Go to the “Make Electrical Connection” section.
A
A
A. Spacers
11

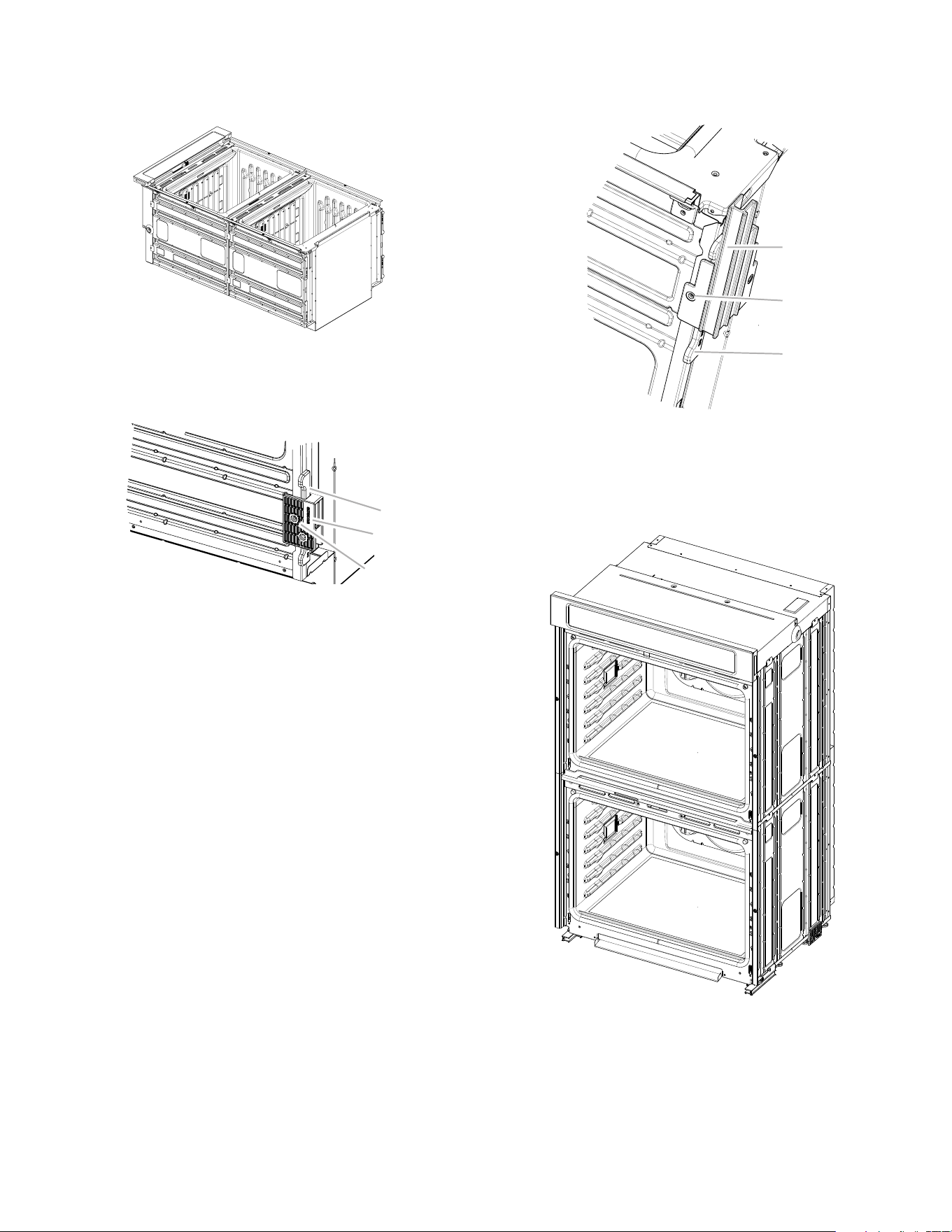

Cutout Height Is Between 50
1
/
2
" and 51
1
/
8
"
(128.2 cm and 129.9 cm)
1. Using 2 or more people, place the oven on its back
onacovered surface.
2. Install a foot on the left rear spacer using a #8-18 x
3
/
8
"
(9.5 mm) screw.
NOTE: Position the foot so the long side of the foot is facing
toward the top of the oven.
3. In the same manner, install a foot on the right rear of the oven.
4. Install a front foot on the left front spacer using a #8-18 x
3
/
8
"
(9.5 mm) screw.
NOTE: Position the foot so the long side of the foot is facing
toward the inside of the oven.
5. In the same manner, install a front foot on the right front
ofthe oven.
6. Using 2 or more people, place the oven in its upright position.
7. Go to the “Make Electrical Connection” section.
A
B
C
A. Spacer
B. Foot
C. #8-18 x
3
/
8
" (9.5 mm) screw
A
B
C
A. Front foot
B. #8-18 x
3
/
8
" (9.5 mm) screw
C. Spacer
12

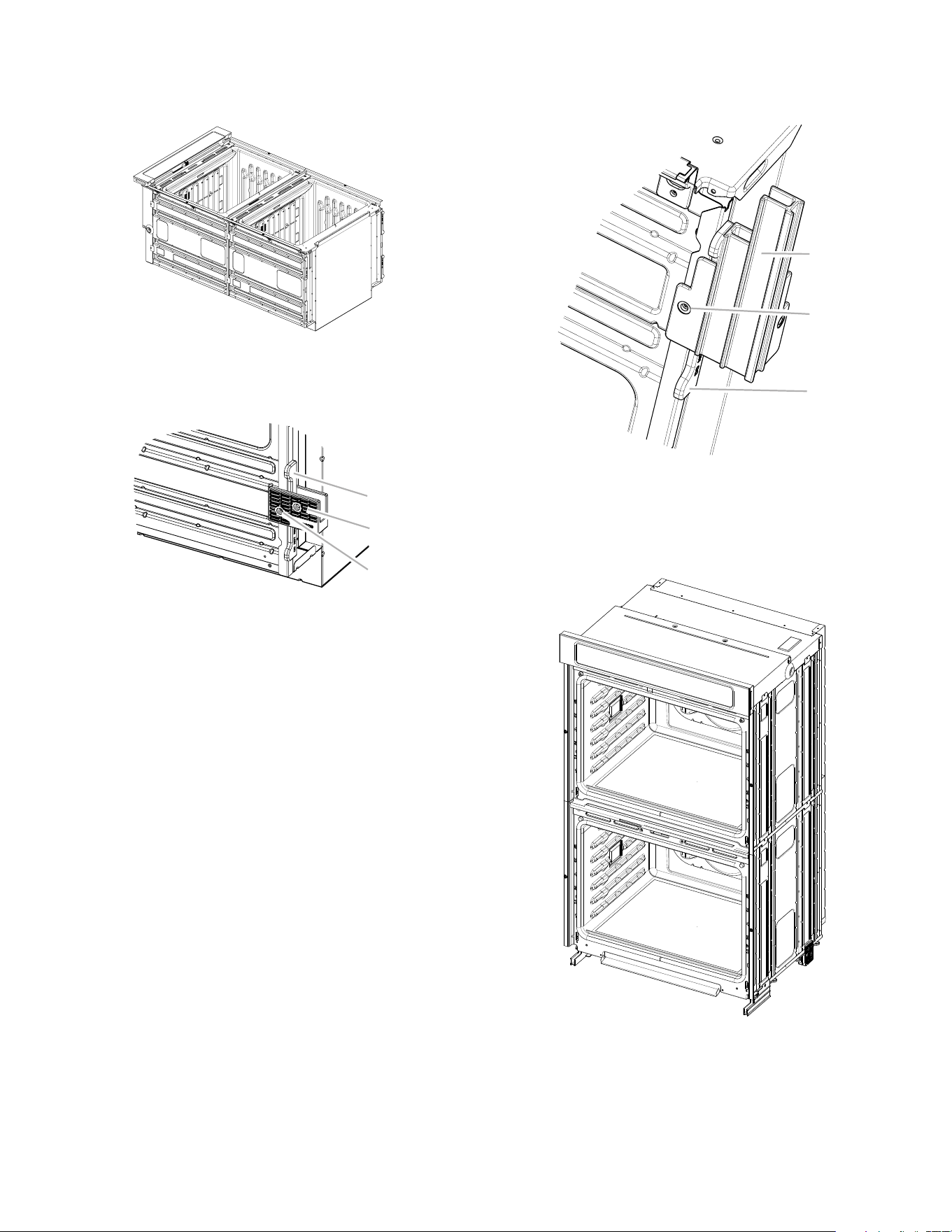

Cutout Height Is Between 51
3
/
16
" and 52
3
/
16
"
(130 cm and 132.6 cm)
1. Using 2 or more people, place the oven on its back
onacovered surface.
2. Install a foot on the left rear spacer using a #8-18 x
3
/
8
"
(9.5 mm) screw.
NOTE: Position the foot so the short side of the foot is facing
toward the top of the oven.
3. In the same manner, install a foot on the right rear of the oven.
4. Install a front foot on the left front using a #8-18 x
3
/
8
"
(9.5 mm) screw.
NOTE: Position the foot so the long side of the foot is facing
toward the top of the oven.
5. In the same manner, install a font foot on the right front
oftheoven.
6. Using 2 or more people, place the oven in its upright position.
7. Go to the “Make Electrical Connection” section.
C
B
A
A. Spacer
B. Foot
C. #8-18 x
3
/
8
" (9.5 mm) screw
A
B
C
A. Front foot
B. #8-18 x
3
/
8
" (9.5 mm) screw
C. Spacer
13
Make Electrical Connection
For Double Ovens For Single Ovens
This oven is manufactured with a neutral (white) power
supplywire and a cabinet-connected green (or bare)
groundwiretwisted together.
1. Disconnect power.
2. Feed the exible conduit from the oven through
theopeningin the cabinet.
3. Remove junction box cover if it is present.
4. Install a UL Listed or CSA Approved conduit connector
tothejunction box.
5. Route the exible conduit from the oven to the junction box
through a UL Listed or CSA Approved conduit connector.
6. Tighten screws on conduit connector.
7. See the “Electrical Connection Options Chart” to complete
installation for your type of electrical connection.
Electrical Connection Options Chart
If your home has: Go to section:
4-wire 4-Wire Cable from Home
Power Supply
3-wire 3-Wire Cable from Home
Power Supply
4-Wire Cable from Home Power Supply
IMPORTANT: Use the 4-wire cable from home power
supplyinthe U.S. where local codes do not allow grounding
through neutral, New Branch circuit installations (1996 NEC),
mobile homes and recreational vehicles, new construction,
andinCanada.
1. Connect the 2 black wires (B) together using
aULListedwireconnector.
2. Connect the 2 red wires (C) together using
aULListedwireconnector.
3. Untwist white wire from green (or bare)
groundwirecomingfrom the oven.
4. Connect the 2 white wires (F) together using
aULListedwireconnector.
5. Connect the green (or bare) ground wire (H) from
theovencable to the green (or bare) ground wire
(inthejunction box) using a UL Listed wire connector.
6. Install junction box cover.
WARNING
Electrical Shock Hazard
Disconnect power before servicing.
Use 8 gauge copper wire.
Electrically ground oven.
Failure to follow these instructions can result in death,
fire, or electrical shock.
WARNING
Electrical Shock Hazard
Disconnect power before servicing.
Use 12 gauge copper wire.
Electrically ground oven.
Failure to follow these instructions can result in death,
fire, or electrical shock.
A
A. UL Listed or CSA Approved conduit connector
½"
(1.3 cm)
½"
(1.3 cm)
A
D
F
H
B
C
E
G
I
A. Cable from home power supply
B. Black wires
C. Red wires
D. 4-wire exible conduit
fromoven
E. Junction box
F. White wires
G. UL Listed wire connectors
H. Green (or bare) ground wires
I. UL Listed or CSA Approved
conduit connector
14
3-Wire Cable from Home Power Supply - U.S. Only
IMPORTANT: Use the 3-wire cable from home power
supplywhere local codes permit a 3-wire connection.

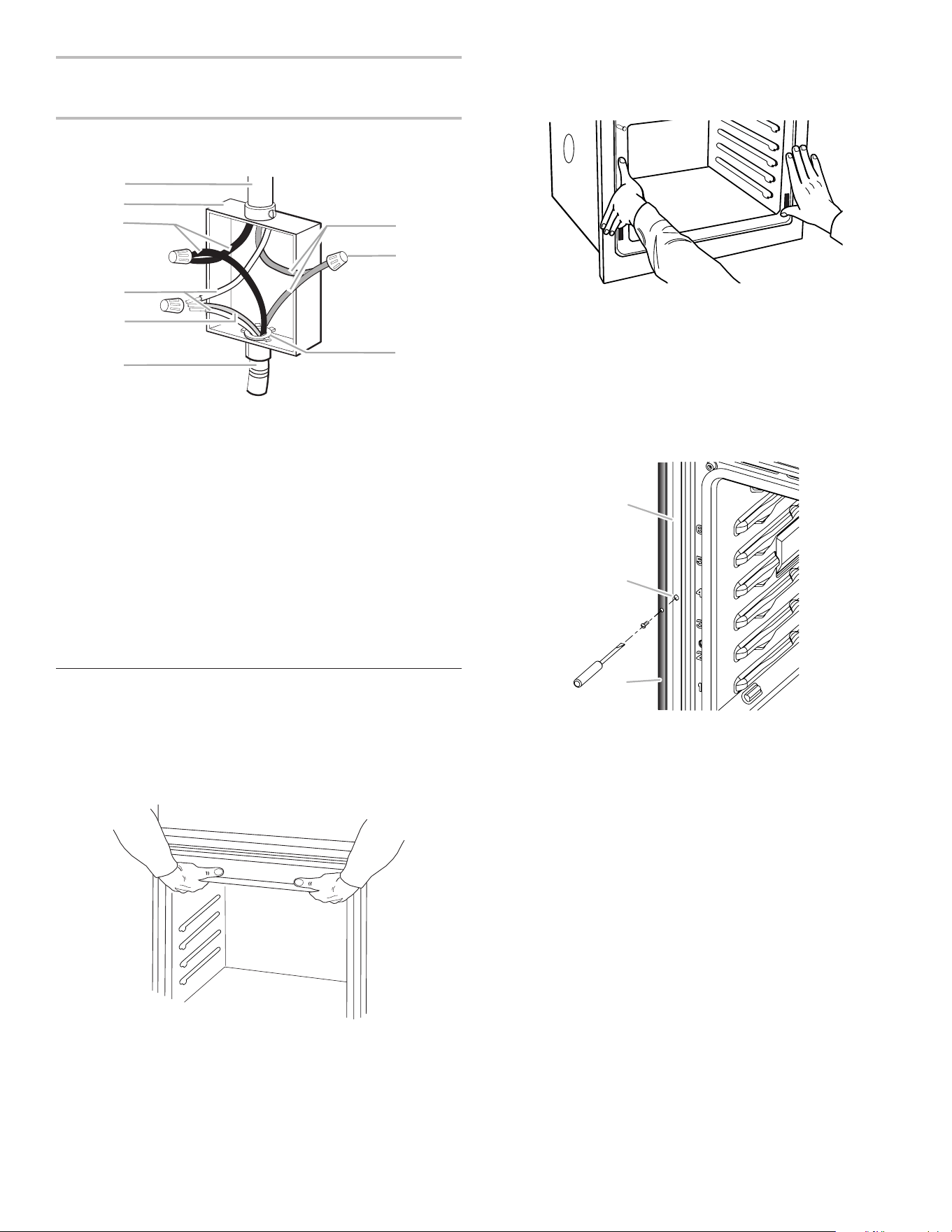

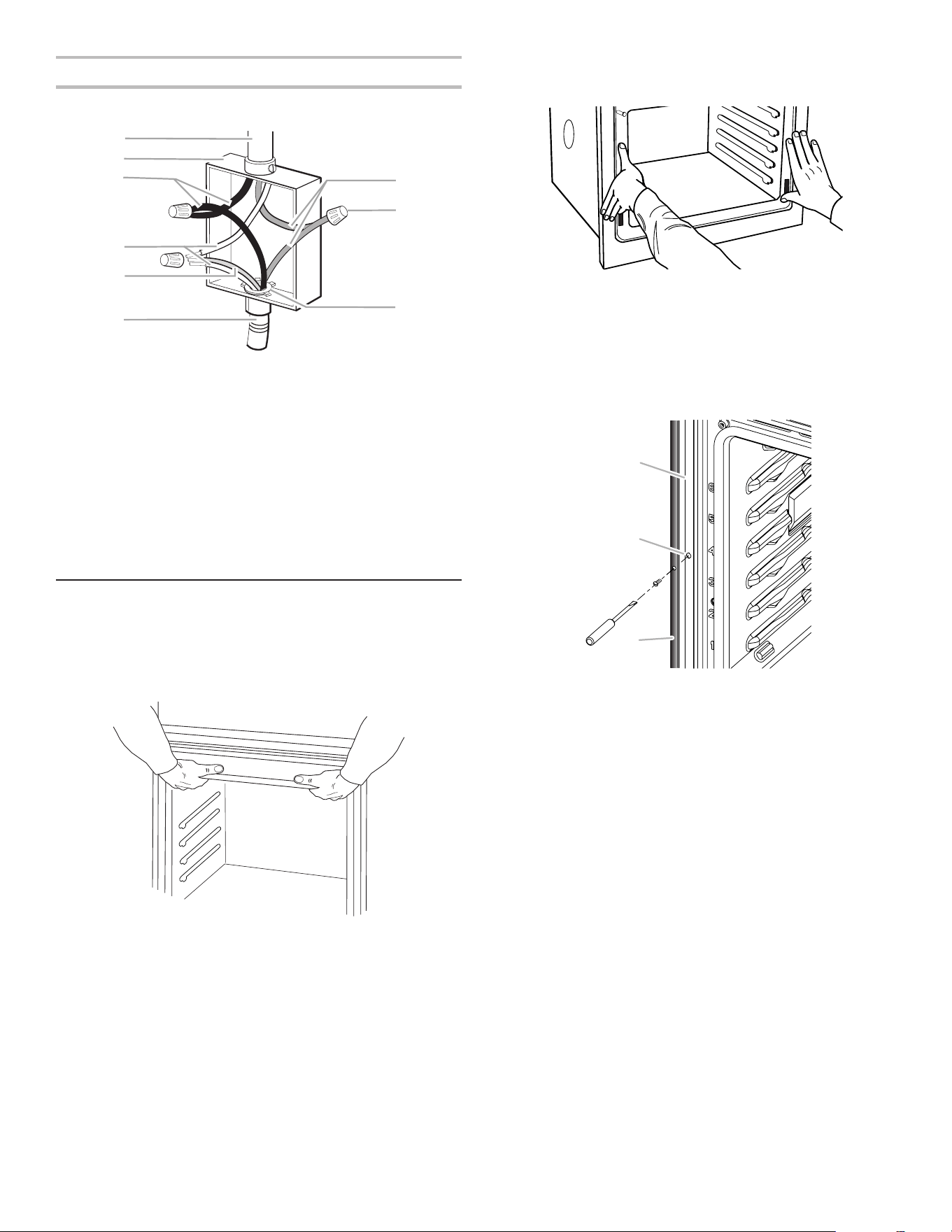

1. Connect the 2 black wires (C) together using
aULListedwireconnector.
2. Connect the 2 white wires (D) and the green (or bare) ground
wire (of the oven cable) using a UL Listed wire connector.
3. Connect the 2 red wires (G) together using
aULListedwireconnector.
4. Install junction box cover.
Install Oven
1. Using 2 or more people, lift the oven partially into the cabinet
cutout. Use the oven opening as an area to grip.
NOTE: Push against seal area of the oven front frame when
pushing the oven into the cabinet. Do not push against the
outside edges.
2. Push against the seal area of the front frame to push
theoven into the cabinet until the back surface of the
frontframe touches the front wall of the cabinet.
3. Push oven completely into the cabinet and center the oven
into the cabinet cutout.
4. Remove the tape from black front trims.
■ Securely fasten the oven to the cabinet using the #8-14 x
¾" (1.9 cm) screws provided.
■ Insert the screws through hole in black trim aligning with
hole in oven frame. Do not overtighten screws.
B
C
D
E
F
H
G
A
I

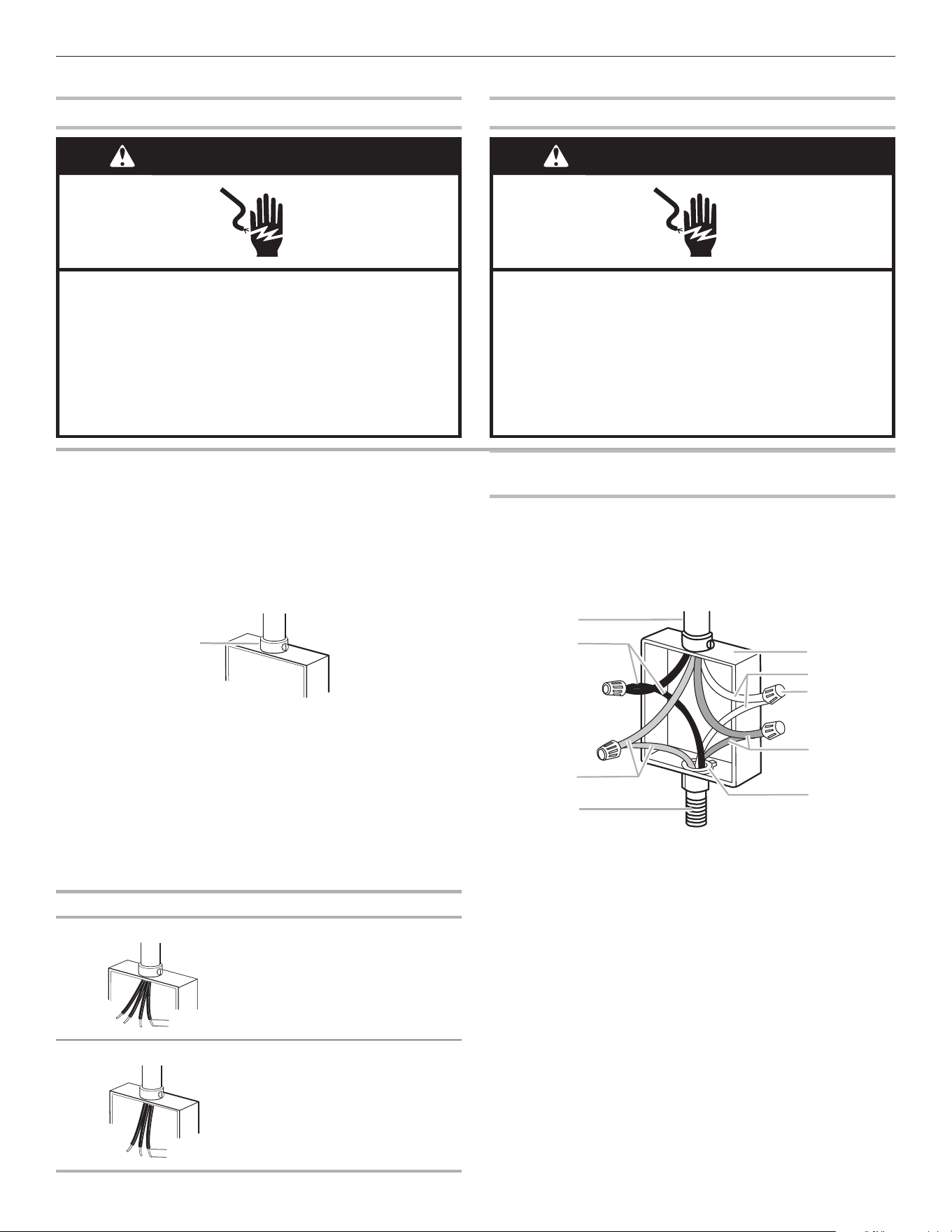

A. Cable from home power supply
B. Junction box
C. Black wires
D. White wires
E. Green (or bare) ground
wire(from oven)
F. 4-wire exible conduit
fromoven
G. Red wires
H. UL Listed wire connectors
I. UL Listed or CSA Approved
conduit connector

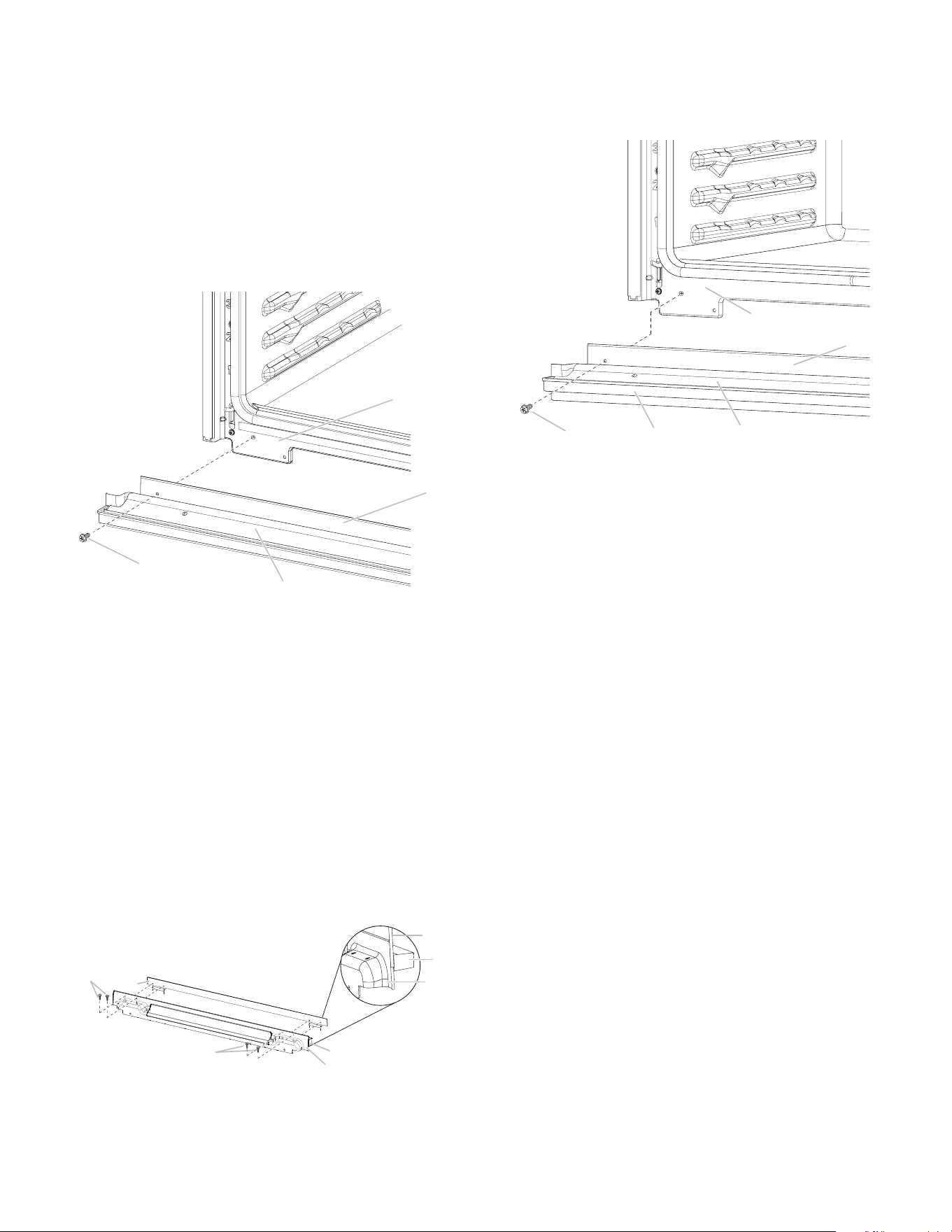

A. Oven frame
B. Oven frame hole
C. Black trim piece
A
B
C
15
5. The bottom vent and bottom vent trim (required when
theoven is installed with the feet in the tall position)
areshipped in the foam packing at the top of the oven.
To install only the bottom vent, see the following instructions.
To install both the bottom vent and the bottom vent trim
forinstallations with the feet in the tall position, see the
instructions in Step 6.

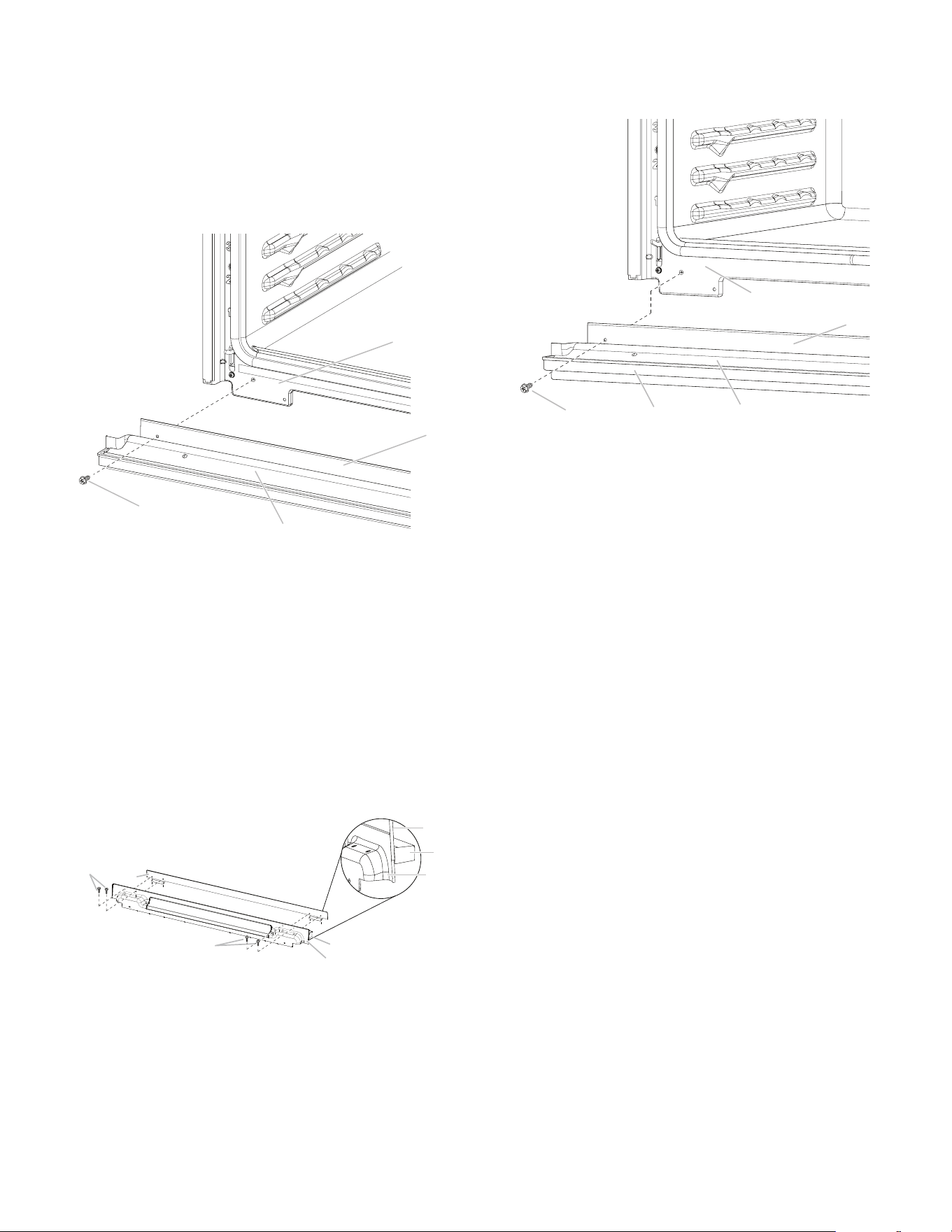

■ Align vent tab (B) with oven frame (A) as shown.
■ Using one #8-18 x
3
/
8
" (9.5 mm) screw (D) on each side of
the venttab (B), fasten the vent securely to the oven.
6. On models with the feet installed in the tall position, the
bottom vent trim must also be installed. See the following
instructions to install.
■ Flex the upper vent piece (C) away from the lower vent
piece (D) to slide the bottom vent trim (B) between them.
Some force may be required to ex the upper vent trim (C)
away from the lower vent trim (D). Some force may also
be required to ex the bottom vent trim (B) and slide it
into position. Make sure screw holes are properly aligned
between the 2 pieces. See the following illustration.
■ Install the bottom vent trim (B) to the lower vent piece (D)
using two #8-18 x
1
/
4
" (6.4 mm) screws on each side.
■ Align vent tab (B) with oven frame (A) as shown.
■ Using one #8-18 x
3
/
8
" (9.5 mm) screw (E) on each side of
the venttab (B), fasten the vent securely to the oven.
7. Replace the oven racks.
8. Replace the oven door. See the “Replace Oven
Door(s)”section.
9. Check that the door is free to open and close. If it is not,
repeat the removal and installation procedures. See the
“Prepare Built-In Oven” section.
10. Repeat for lower oven door.
11. Reconnect power.
12. The display panel will light and boot up.
13. If the display panel does not light, reference the
“Warranty”section of the Use and Care Guide.
A
B
C
D
A. Oven frame
B. Vent tab
C. Oven vent
D. #8-18 x
3
/
8
" (9.5 mm)
screws
D
A
A
C
B
D
B
C
A. #8-18 x
1
/
4
" (6.4 mm)
screw
B. Bottom vent trim
C. Upper vent piece
D. Lower vent piece
E D C
B
A
A. Oven frame
B. Vent tab
C. Oven vent
D. Bottom vent trim
E. #8-18 x
3
/
8
" (9.5 mm)
screw
16
Complete Installation
1. Check that all parts are now installed. If there is an extra part,
go back through the steps to see which step was skipped.
2. Check that you have all of your tools.
3. Dispose of/recycle all packaging materials.
4. For oven use and cleaning, read the Use and Care Guide.
Check Operation of Single and Double Ovens
1. Turn on power.
2. At rst use, set up the clock and any other preferences
ifavailable. For more information, read the Use and
CareGuide.
3. Start a broil cycle. See the User Instructions for instructions.
NOTE: Odors and smoke are normal when the oven is used
the rst few times.
4. Wait 5 minutes, then check for heat.
If Oven(s) Does Not Operate, Check the Following:
■ Household fuse is intact and tight, or circuit breaker
hasnot tripped.
■ Electrical supply is connected.
■ See the “Troubleshooting” section in the User
Instructions.
5. Place the SatinGlide™ Roll-Out Extension Rack for Smart
Oven+ Attachments in the lowest rack position in the unit to
make sure the correct accessory rack is on the bottom.
6. Press UPPER CANCEL/LOWER CANCEL on double ovens,
or press CANCEL on single ovens.
If You Need Assistance or Service:
Please reference the “Warranty” section of the Use
andCareGuide.
17
SÉCURITÉ DU FOUR ENCASTRÉ
EXIGENCES D’INSTALLATION
Outils et pièces
Rassembler les outils et pièces nécessaires avant d’entreprendre
l’installation.Lire et observer les instructions fournies avec
chacun des outils de la liste ci-dessous.
Outils nécessaires
■ Tournevis cruciforme
■ Ruban à mesurer
■ Perceuse manuelle ou électrique (pour installation dans une
armoire)
■ Foret de 1po (2,5cm) (pour installation dans une armoire)
■ Niveau
■ Tournevis à lame plate
Pièces nécessaires
■ Connecteur de conduit (homologation UL ou CSA)
■ Connecteurs de ls (homologation UL)
■ Ensemble de déecteurs pour tiroir-réchaud (pour les fours
installés par-dessus un tiroir-réchaud)
Commander le numéro de pièceW10536339 pour la trousse
en acier inoxydable de 30po(76,2cm)
Commander le numéro de pièceW10727416 pour la trousse
en acier inoxydable noir de 30po (76,2cm)
Pour commander, voir la section “Assistance ou service” du
Guide d’utilisation et d’entretien.
■ Ensemble d’installation en afeurement (pour les fours
simple et double installés en afeurement)
Commander le numéro de pièceW10752683 pour la trousse
en acier inoxydable de 30po (76,2cm)
Commander le numéro de pièceW10752682 pour la trousse
en acier inoxydable noir de 30po (76,2cm)
Pour commander, voir la section “Assistance ou service” du
Guide d’utilisation et d’entretien.
Pièces fournies
■ 2 (4) vis no8-14 x
3
/
4
po (1,9cm) – Four simple (four double)
■ 2 vis no 8-18 x
3
/
8
po (9,5mm) – Évent inférieur
■ 4 vis no 8-18 x
1
/
4
po (6,4mm) – Garniture de l’évent inférieur
■ 4 vis no 8-18 x
3
/
8
po (9,5mm) – Pieds du four double
■ Évent inférieur
■ 2 pieds arrière – Four double
■ 2 pieds avant – Four double
Consulter les codes locaux. Vérier l’alimentation électrique
existante. Voir la section “Spécications électriques”.
Il est recommandé de faire réaliser tous les raccordements
électriques par un électricien qualié agréé.
Risque possible de décès ou de blessure grave si vous ne
suivez pas immédiatement les instructions.
Risque possible de décès ou de blessure grave si vous
ne suivez pas les instructions.
Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et
ce qui peut se produire en cas de non-respect des instructions.
Votre sécurité et celle des autres est très importante.
Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de
toujours lire tous les messages de sécurité et de vous y conformer.
AVERTISSEMENT
DANGER
Voici le symbole d’alerte de sécurité.
Ce symbole d’alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous
et à d’autres.
Tous les messages de sécurité suivront le symbole d’alerte de sécurité et le mot “DANGER” ou
“AVERTISSEMENT”. Ces mots signifient :
18
Exigences d’emplacement
IMPORTANT: Observer les dispositions de tous les codes et
règlements en vigueur.
■ Les dimensions d’ouverture de l’armoire indiquées doivent
être utilisées. Ces dimensions tiennent compte des
dégagements de séparation nécessaires pour le four.
■ L’espace d’installation dans un encastrement doit permettre
la formation d’une enceinte complète autour de la partie
encastrée du four.
■ Une source d’électricité avec liaison à la terre est nécessaire.
Voir la section “Spécications électriques”.
■ Le boîtier de raccordement doit être situé à moins de 3po
(7,6cm) au-dessous de la surface de support lorsque le
four est installé dans une armoire. Un trou d’un diamètre de
1po (2,5cm) ou plus doit avoir été percé dans l’angle arrière
gauche ou droit de la surface de support pour le passage
le câble d’alimentation de l’appareil jusqu’au boîtier de
connexion.
REMARQUE: Pour l’installation sous un plan de travail,
nous recommandons que le boîtier de connexion soit situé
dans l’armoire adjacente, à droite ou à gauche. Si le boîtier
de connexion est installé sur le mur derrière le four, nous
recommandons qu’il soit encastré et situé dans la partie
supérieure centrale de l’armoire.
■ La surface de support du four doit être robuste, horizontale
et en afeurement avec le bas de l’ouverture découpée dans
l’armoire.
■ Pour un modèle simple de 30po (76,2cm), le plancher doit
pouvoir supporter un poids de 200lb (91kg).
■ Pour un modèle double de 30po (76,2cm), le plancher doit
pouvoir supporter un poids de 330lb (150kg).
IMPORTANT: Pour éviter d’endommager les armoires,
consulter le constructeur de la maison ou le fabricant des
armoires pour déterminer si les matériaux utilisés peuvent
subir un changement de couleur, une déstratication ou
d’autres dommages. Ce four a été conçu conformément aux
exigences des normes UL et CSA International et respecte
les températures maximums permises de 194°F (90°C) pour
les armoires en bois.
Installation sous un plan de travail (avec table de
cuisson installée au-dessus) :
Les fours homologués pour ce type d’installation comportent
une étiquette d’homologation placée sur le dessus du four.
Consulter la section “Four installé sous la table de cuisson –
Dimensions pour l’ouverture à découper” (document distinct).
Dimensions du produit – Fours simples
B
C
D
E
A
G
F
Modèles de 30 po (76,2 cm)
A. Hauteur totale maximum : 28
3
/
4
po (72,8 cm)
B. Largeur maximum de l’encastrement:
28
1
⁄
2
po (72,4cm)
C. Hauteur d’encastrement : 26
3
/
4
po (67,9 cm)
D. Profondeur maximum de l’encastrement :
23
1
/
4
po (59,1 cm)
E. Largeur totale: 30po (76,2cm)
F. De l’arrière du tableau de commande jusqu’à
l’extrémité avant du serre-câbles:
12po (30,5cm)
G. Longueur du conduit exible: 48po (121,9cm)
19
Dimensions de l’armoire – Fours simples
Four simple sous le plan de travail
(sans table de cuisson au-dessus)
Fours simples installés dans une armoire
* REMARQUE: Pour les fours simples, la hauteur de la
découpe peut être comprise entre 26
15
/
16
po et 29
7
/
16
po
(68,4cm et 74,8cm).
A
B
C
D
E
Modèles de 30 po (76,2 cm)
A. Largeur minimum de l’armoire:
30po (76,2cm)
B. Du dessus de la découpe au
dessous du plan de travail:
minimum de 1
1
/
2
po (3,8cm)
C. Du fond de la découpe au
plancher : 5
1
/
4
po (13,3 cm)
D. Largeur de la découpe:
28
1
/
2
po (72,4cm)
E. Hauteur minimum de la
découpe: 28po (71,2cm)
F
E
B
C
A
D
G
Modèles de 30 po (76,2 cm)
A. Largeur minimum de l’armoire :
30 po (76,2 cm)
B. Du sommet de la découpe au bas de
la porte de l’armoire supérieur:
1po (2,5cm)
C. Du fond de la découpe au plancher:
32po (81,3cm)
D. Largeur de la découpe:
28
1
/
2
po (72,4cm)
E. Du fond de la découpe au dessus de
la porte de l’armoire:
minimum de 1
1
/
2
po (3,8cm)
F. Hauteur recommandée de la
découpe: 28po (71,2cm)*
G. Profondeur de découpe:
24po (60,7cm)
20
Dimensions du produit – Fours doubles Dimensions de l’armoire – Fours doubles
Fours doubles installés dans une armoire
* REMARQUE: Pour les fours doubles, la hauteur de la
découpe peut être comprise entre 48
7
/
8
po et 52
3
/
16
po
(124,1cm et 132,6cm).
C
A
E
D
B
F
G
Modèles de 30 po (76,2 cm)
A. Hauteur totale maximum :
51
3
/
16
po (130,0 cm)
B. Largeur maximum de l’encastrement :
28
1
⁄
2
po (72,4cm)
C. Hauteur d’encastrement :
48
13
/
16
po (124,0 cm)
D. Profondeur maximum de
l’encastrement : 23
1
/
4
po (59,1 cm)
E. Largeur totale : 30 po (76,2 cm)
F. De l’arrière du tableau de commande
jusqu’à l’extrémité avant du serre-
câble : 12 po (30,5 cm)
G. Longueur du conduit exible:
66po (167,6cm)
F
E
A
D
G
B
C
Modèles de 30 po (76,2 cm)
A. Largeur minimum de l’armoire :
30 po (76,2 cm)
B. Du sommet de la découpe au bas de
la porte de l’armoire supérieur:
1po (2,5cm)
C. Du fond de la découpe au plancher :
14
3
/
4
po (37,5 cm) recommandé.
Du fond de la découpe au plancher :
4po à 14
3
/
4
po (10,2 cm à 37,5 cm)
acceptable.
D. Largeur de la découpe:
28
1
/
2
po (72,4cm)
E. Du fond de la découpe au dessus de
la porte de l’armoire:
minimum de 1
1
/
2
po (3,8cm)
F. Hauteur recommandée de la
découpe : 50
1
/
4
po (127,6 cm)*
G. Profondeur de découpe:
24po (60,7cm)
21
Spécications électriques
Si on utilise un conducteur distinct de liaison à la terre et lorsque
les codes le permettent, il est recommandé qu’un électricien
qualié vérie que la liaison à la terre et le calibre des ls sont
conformes aux codes locaux.
En cas de doute quant à la qualité de la liaison à la terre du four,
consulter un électricien qualié.
Ce four doit être raccordé à un système permanent, métallique
de câblage relié à la terre.
S’assurer que le raccordement électrique est adéquat et
conforme au code national de l’électricité, ANSI/NFPA 70 –
édition la plus récente ou CSA StandardsC22. 1-94, Code
canadien des installations électriques, partie1 et C22.2
NoO-M91 (édition la plus récente) et de tous les codes et
règlements en vigueur.
Pour obtenir un exemplaire des normes des codes ci-dessus,
contacter:
National Fire Protection Association
1 Batterymarch Park
Quincy, MA 02169-7471
CSA International
8501 East Pleasant Valley Road
Cleveland, OH 44131-5575
Raccordement électrique
Pour installer le four correctement, il faut établir le type de
raccords électriques que l’on utilisera et suivre les instructions
indiquées ici.
■ Le four doit être alimenté par une source d’électricité et
une tension appropriées, comme spécié sur la plaque
signalétique. La plaque signalétique du numéro de modèle
et de série est située sous le panneau de conguration sur
les fours simples et sous le panneau de conguration sur
la cavité supérieure du four sur les fours doubles. Voir les
illustrations suivantes.
A
A
Four simple
A. Plaque signalétique du numéro
de modèle et de série
Four double
A. Plaque signalétique du numéro
de modèle et de série
■ Les modèles à 240 V de 7,3 à 9,6kW (208 V de 5,4 à 7,4kW)
doivent être alimentés par un circuit indépendant de 40 A.
Un modèle à 240 V de 4,8kW ou moins (208 V de 3,6kW ou
moins) doit être alimenté par un circuit indépendant de 20 A.
■ L’emploi d’un disjoncteur est recommandé.
■ Raccorder l’appareil directement au tableau de distribution
(fusible ou disjoncteur) par un câble à conducteur de
cuivre à gaine exible à blindage métallique ou à gaine non
métallique (avec conducteur de liaison à la terre). Voir la
section “Raccordement électrique”.
■ Le câble exible du four doit être connecté directement dans
le boîtier de connexion.
■ Installer un fusible aux deux extrémités de la ligne.
■ Ne pas couper le conduit. La longueur du conduit fournie est
destinée à faciliter l’entretien du four.
■ L’installateur doit fournir un connecteur de conduit
(homologation UL ou CSA).
■ Si le domicile possède un câblage en aluminium, suivre la
procédure ci-dessous:
Connecter le câblage en aluminium en utilisant des
connecteurs ou des outils spécialement conçus et
homologués UL pour raccorder le cuivre à l’aluminium.
Appliquer la procédure recommandée par le fabricant
des connecteurs. Les raccordements aluminium/cuivre
doivent satisfaire aux prescriptions des codes locaux et
de l’industrie, et être conformes aux pratiques de câblage
reconnues.
Tension Simple Double
240 V CA 5,8kW 9,6kW
208 V CA 4,4kW 7,7kW
22
INSTRUCTIONS D’INSTALLATION
Préparer le four encastré
1. Choisir l’emplacement nal pour l’installation du four. Éviter
de percer ou de sectionner le câblage du domicile pendant
l’installation.
2. Pour éviter d’endommager le plancher, placer le four sur une
feuille de carton avant l’installation. Pour soulever l’appareil,
ne pas prendre prise sur la poignée ou sur une autre partie
de l’avant du châssis.
3. Enlever les matériaux d’emballage et les rubans adhésifs du
four. S’assurer de bien conserver les cornières de protection
et autres matériaux pouvant être requis pour l’installation.
4. Enlever le matériel à l’intérieur du sachet de documentation.
5. Retirer et mettre de côté les grilles, accessoires et autres
pièces qui se trouvent à l’intérieur du four.
6. Approcher le four et la feuille de carton de l’emplacement
nal du four.
Enlever la ou les portes du four
IMPORTANT: Retirer la porte du four avec les 2 mains. Pour les
fours doubles, répéter le procédé pour chaque porte.
1. Avant de retirer la porte du four, préparer une surface sur
laquelle la poser. Cette surface doit être plate et recouverte
d’une couverture douce. On peut aussi utiliser les cornières
de l’emballage.
2. Ouvrir complètement la porte du four.
3. Trouver les loquets de charnière de la porte du four dans
les deux angles de la porte; faire pivoter les loquets de
charnière vers la porte du four jusqu’à la position de
déverrouillage. Si le loquet de charnière de porte n’est pas
complètement tourné (voir l’illustration B), la porte ne se
retirera pas correctement.
Position
verrouillée
Tenir ici pour
faire pivoter.
Position
déverrouillée
A. Loquet de charnière de la
porte du four en position de
verrouillage
B. Loquet de charnière de la
porte du four en position de
déverrouillage partiel
4. Commencer à fermer doucement la porte. La porte s’arrêtera
en position partiellement fermée.
5. Saisir les bords de la porte du four avec les 2 mains. Fermer
la porte du four légèrement dépassé la position d’arrêt pour
réduire la charge supportée par les loquets, puis tirer la porte
de four vers le haut.
AVERTISSEMENT
Risque du poids excessif
Utiliser deux ou plus de personnes pour déplacer et
installer le four.
Le non-respect de cette instruction peut causer
une blessure au dos ou d'autre blessure.
Charnières
de porte
23
6. Tirer la porte du four vers soi et enlever la porte. Vous devrez
peut-être basculer doucement la porte d’un côté et de l’autre
en la tirant.
7. Garder la porte du four à part sur la surface de travail
couverte en la faisant reposer sur sa poignée.
8. Pour continuer l’installation du four, aller à la section
“Positionner les pieds du four pour des ouvertures de
découpe dans l’armoire”.
Réinstaller la ou les portes du four
1. Saisir les bords latéraux de la porte par le milieu avec les 2
mains. Se placer face à la cavité du four.
2. Repérer les encoches situées de chaque côté du cadre avant
du four pour les loquets de charnière de la porte.
3. Saisir les bords de la porte du four avec les 2 mains. Avec un
angle de 45°, insérer les charnières en même temps et
pousser la porte du four dans les fentes de la cavité du four
pour la réinstaller. Si nécessaire, basculer doucement la
porte d’un côté et de l’autre en la poussant.
4. S’assurer que les encoches de charnière de la porte sont
engagées au fond des fentes de la cavité du four.
IMPORTANT: Ne par fermer la porte à cette étape pour ne
pas endommager la charnière de la porte.
5. Abaisser la porte du four jusqu’à ce qu’elle soit
complètement ouverte. Si la porte du four ne s’ouvre pas
complètement à un angle de 90°, répéter les étapes1 à 3.
6. Identier les loquets de charnière de la porte du four dans
les angles de la porte; faire pivoter les loquets de charnière
vers la cavité du four jusqu’à la position de verrouillage.
Position
déverrouillée
Position
verrouillée
7. Après que les charnières de la porte ont été verrouillées,
fermer doucement la porte. La fermeture de la porte ne doit
pas être forcée.
8. Une fois les charnières correctement installées et la porte
fermée, l’espace entre la porte et le tableau de commande
doit être égal. Si l’un des côtés de la porte du four est
plus bas que l’autre, la charnière de ce côté-ci n’est pas
correctement installée.
Voir les sections “Enlever la ou les portes du four” et
“Réinstaller la ou les portes du four”.
A
A. Encoche située dans la cavité du four
pour le loquet de charnière de la porte
24

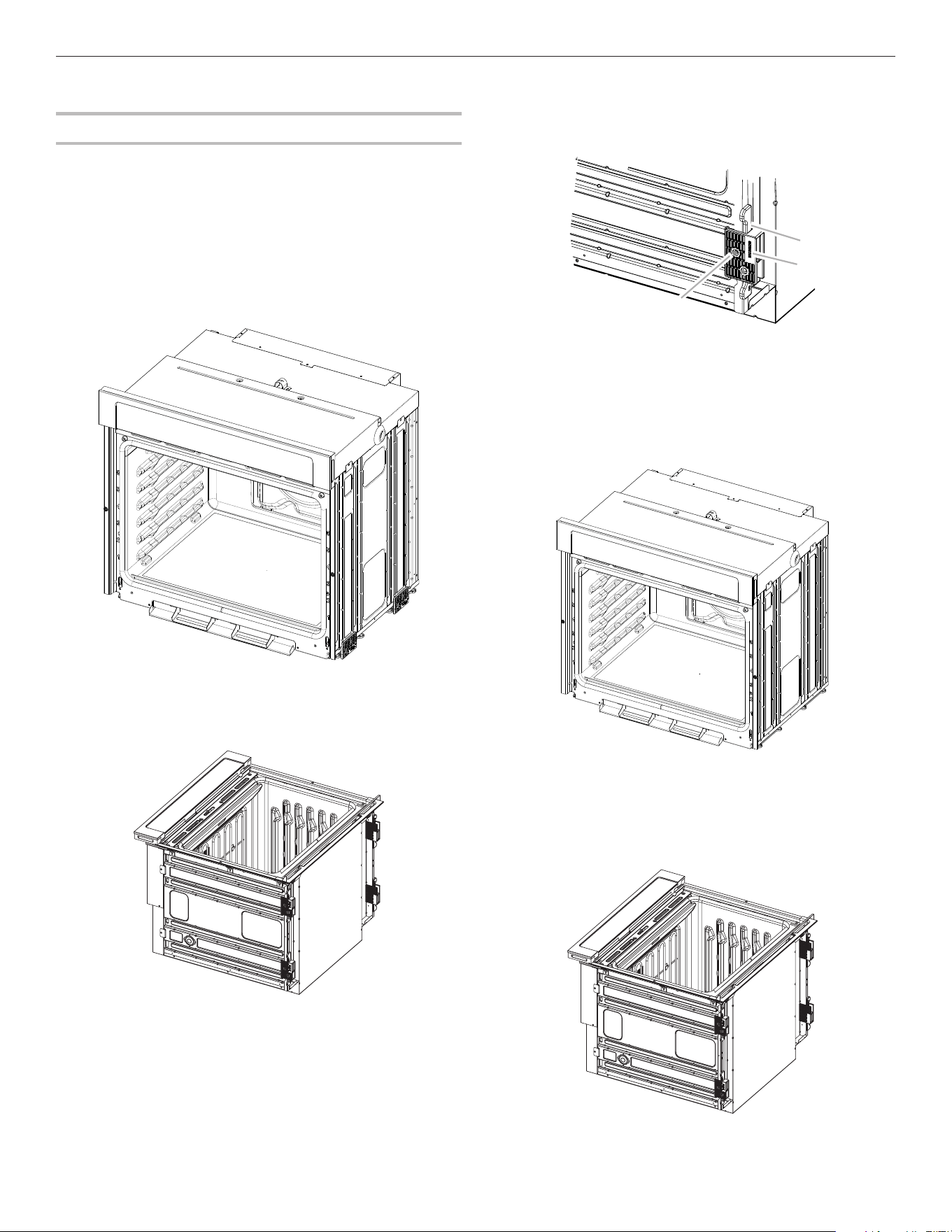

Positionner les pieds du four pour des ouvertures de découpe dans l’armoire
Fours simples
En modiant le positionnement des pieds du four, on peut
installer un four simple dans une découpe d’une hauteur
comprise entre 26
15
/
16
po et 29
7
/
16
po (68,4cm et 74,8cm).
Consulter les instructions suivantes pour adapter la position des
pieds à la taille de la découpe.
La hauteur de la découpe peut être comprise entre
27
5
/
8
po et 28
5
/
8
po (70,2 cm et 72,7 cm)
Les pieds du four n’ont pas besoin d’être remplacés. Ils sont
correctement positionnés à leur sortie d’usine.
Voir la section “Raccordement électrique”
La hauteur de la découpe peut être comprise entre
26
15
/
16
po et 27
11
/
16
po (68,4 cm et 70,3 cm)
1. À l’aide d’au moins 2 personnes, placer le four sur sa partie
arrière, sur une surface couverte.
2. Retirer le pied de la cale d’espacement avant droite en ôtant
la vis no8-18 x
3
/
8
po (9,5mm).
REMARQUE: Ne pas retirer la cale d’espacement.
3. Enlever les pieds installés du côté avant gauche, arrière droit
et arrière gauche du four en suivant la même méthode.
4. À l’aide d’au moins 2 personnes, placer le four en position
verticale.
5. Voir la section “Raccordement électrique”
La hauteur de la découpe peut être comprise entre
28
11
/
16
po et 29
7
/
16
po (72,8 cm et 74,8 cm)
1. À l’aide d’au moins 2 personnes, placer le four sur sa partie
arrière, sur une surface couverte.
A
B
C
A. Cale d’espacement
B. Pied
C. Vis no 8-18 x
3
/
8
po (9,5 mm)
25

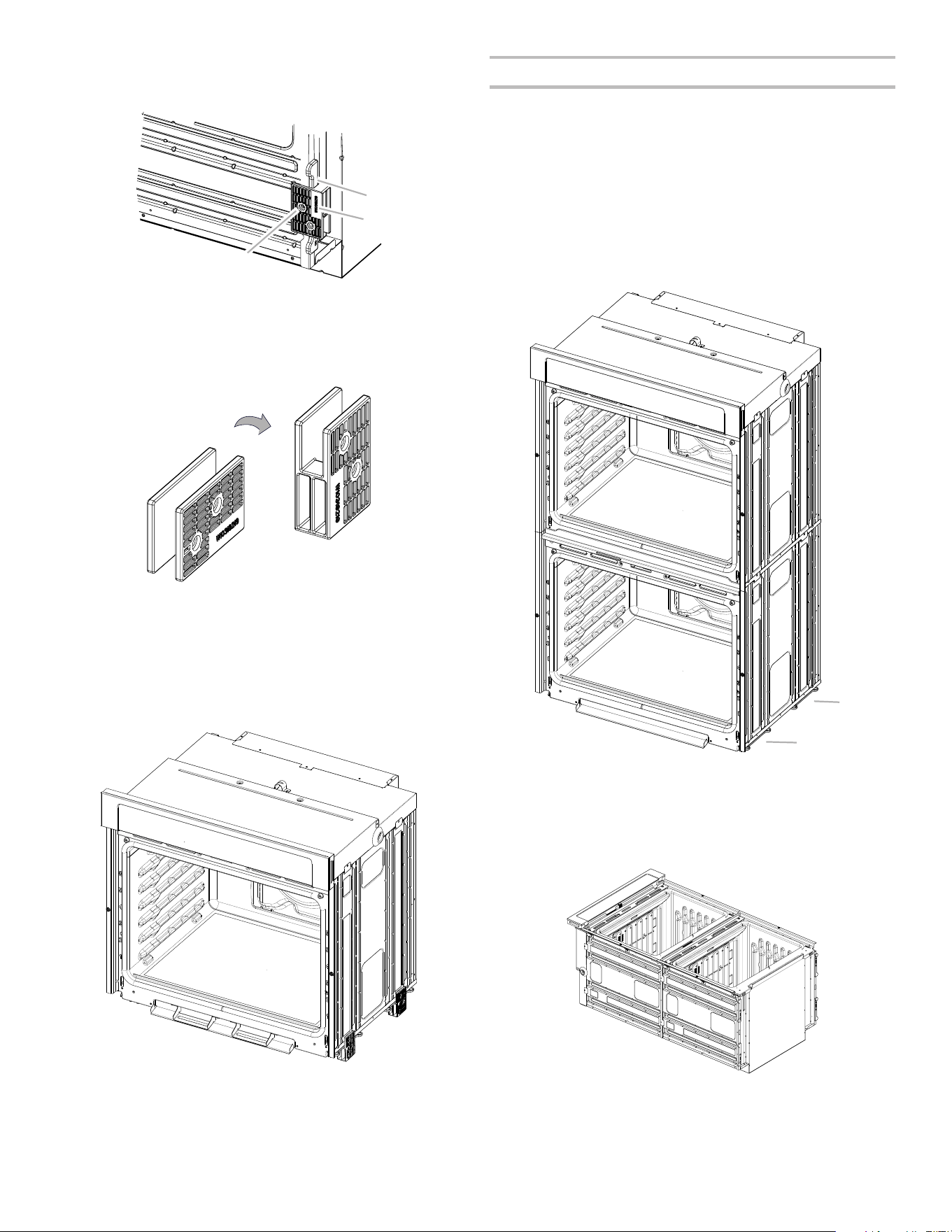

2. Retirer le pied de la cale d’espacement avant droite en ôtant
la vis no8-18 x
3
/
8
po (9,5mm).
REMARQUE: Ne pas retirer la cale d’espacement.
3. Faire pivoter le pied à 90° de façon à ce que le côté court du
pied soit orienté vers le sommet du four.
4. Réinstaller le pied de la cale d’espacement à l’aide de la
vis de droite en utilisant la vis no8-18 x
3
/
8
po (9,5mm)
précédemment retirée.
5. Enlever, faire pivoter et réinstaller les pieds installés du côté
avant gauche, arrière droit et arrière gauche du four en
suivant la même méthode.
6. À l’aide d’au moins 2 personnes, placer le four en position
verticale.
7. Voir la section “Raccordement électrique”.
Fours doubles
En modiant le positionnement des pieds du four, on peut
installer un four double dans une découpe d’une hauteur
comprise entre 48
7
/
8
po et 52
3
/
16
po (124,1cm et 132,6cm).
Consulter les instructions suivantes pour adapter la position des
pieds à la taille de la découpe.
La hauteur de la découpe peut être comprise entre
48
7
/
8
po et 50
7
/
16
po (124,1 cm et 128,1 cm)
Il n’est pas nécessaire d’installer les pieds du four. Le four a été
correctement conguré à sa sortie d’usine.
REMARQUE: Ne pas retirer les cales d’espacement.
Voir la section “Raccordement électrique”.
La hauteur de la découpe peut être comprise entre
50
1
/
2
po et 51
1
/
8
po (128,2 cm et 129,9 cm)
1. À l’aide d’au moins 2 personnes, placer le four sur sa partie
arrière, sur une surface couverte.
A
B
C
A. Cale d'espacement
B. Pied
C. Vis no 8-18 x
3
/
8
po (9,5 mm)
A
A
A. Cales d’espacement
26

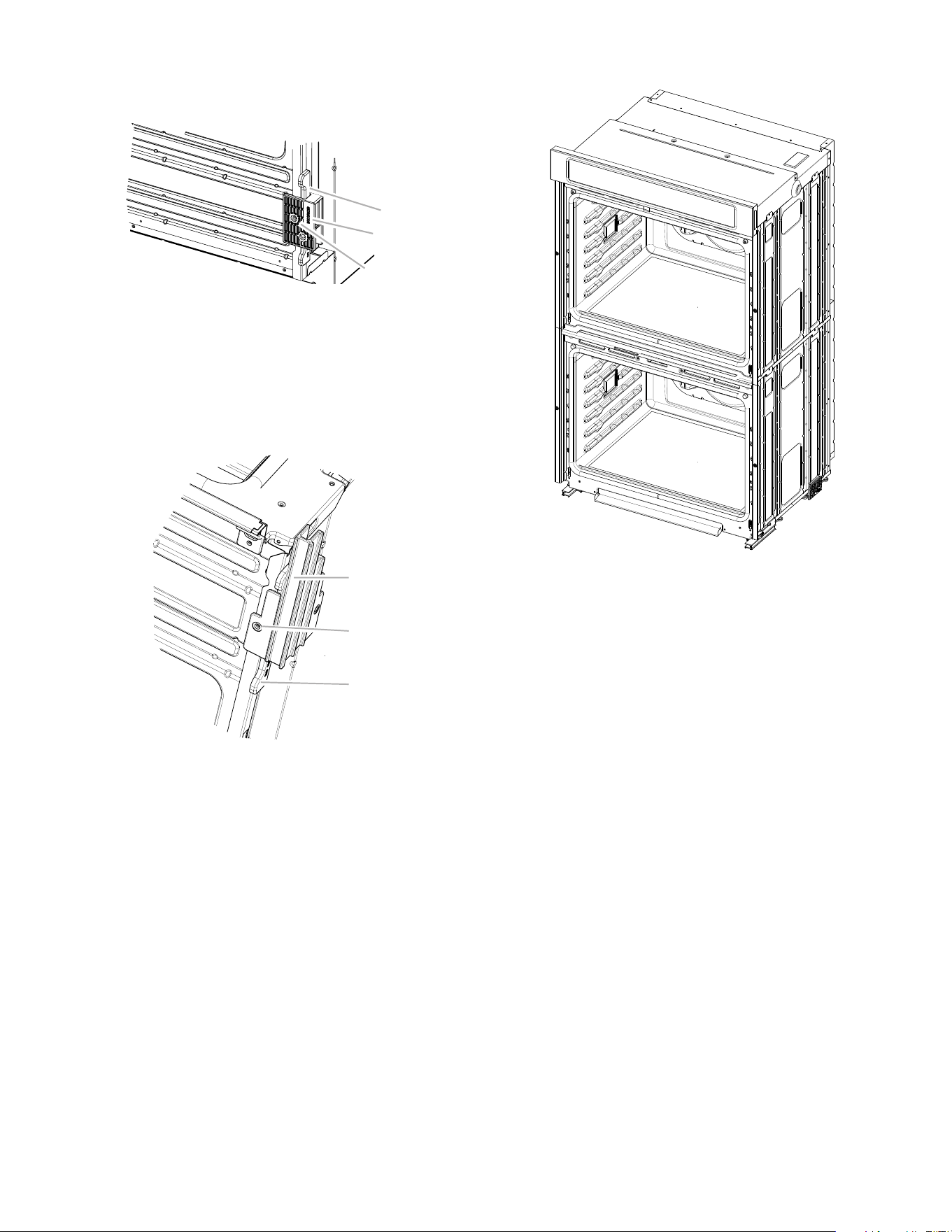

2. Installer un pied sur la cale d’espacement arrière gauche
avec une vis no8-18 x
3
/
8
po (9,5mm).
REMARQUE: Positionner le pied de façon à ce que le côté
long du pied soit orienté vers le sommet du four.
3. De la même manière, installer un pied sur le coin arrière droit
du four.
4. Installer un pied avant sur la cale d’espacement avant
gauche avec une vis no8-18 x
3
/
8
po (9,5mm).
REMARQUE: Positionner le pied de façon à ce que le côté
long du pied soit orienté vers l’intérieur du four.
5. De la même manière, installer un pied avant sur le coin avant
droit du four.
6. À l’aide d’au moins 2 personnes, placer le four en position
verticale.
7. Voir la section “Raccordement électrique”.
A
B
C
A. Cale d’espacement
B. Pied
C. Vis no 8-18 x
3
/
8
po (9,5 mm)
A
B
C
A. Pied avant
B. Vis no 8-18 x
3
/
8
po (9,5 mm)
C. Cale d’espacement
27

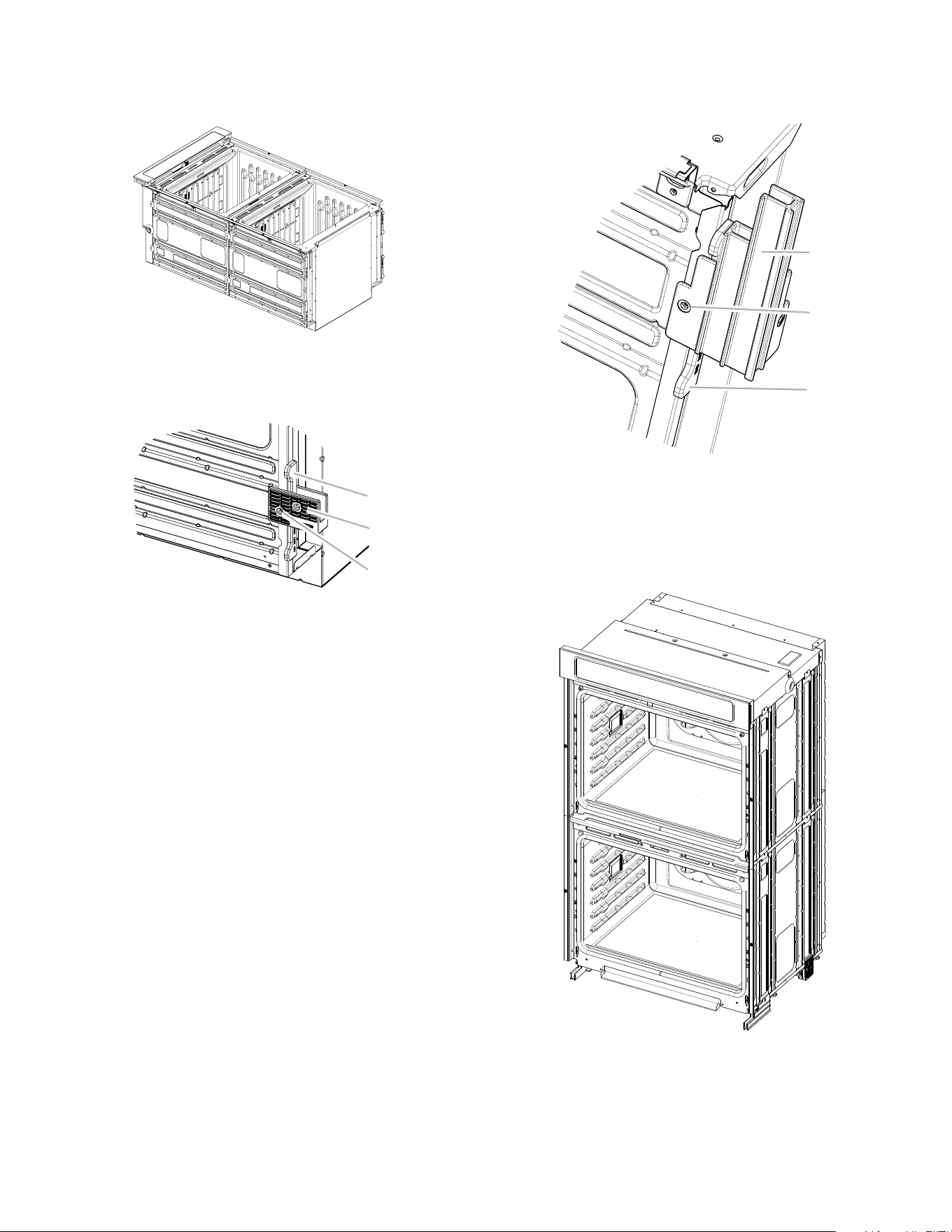

La hauteur de la découpe peut être comprise entre
51
3
/
16
po et 52
3
/
16
po (130 cm et 132,6 cm)
1. À l’aide d’au moins 2 personnes, placer le four sur sa partie
arrière, sur une surface couverte.
2. Installer un pied sur la cale d’espacement arrière gauche
avec une vis no 8-18 x
3
/
8
po (9,5 mm).
REMARQUE : Positionner le pied de façon à ce que le court
du pied soit orienté vers le sommet du four.
3. De la même manière, installer un pied sur le coin arrière droit
du four.
4. Installer un pied avant sur le côté avant gauche avec une vis
no8-18 x
3
/
8
po (9,5mm).
REMARQUE: Positionner le pied de façon à ce que le côté
long du pied soit orienté vers le sommet du four.
5. De la même manière, installer un pied avant sur le coin avant
droit du four.
6. À l’aide d’au moins 2 personnes, placer le four en position
verticale.
7. Voir la section “Raccordement électrique”.
C
B
A
A. Cale d’espacement
B. Pied
C. Vis no 8-18 x
3
/
8
po (9,5 mm)
A
B
C
A. Pied avant
B. Vis no 8-18 x
3
/
8
po (9,5 mm)
C. Cale d’espacement
28
Raccordement électrique
Fours doubles Fours simples
Le câblage d’alimentation de ce four comporte un conducteur
neutre (blanc) et un conducteur vert (ou nu) de liaison à la terre
connecté à la caisse; ces deux conducteurs sont torsadés.
1. Déconnecter la source de courant électrique.
2. Placer le conduit de câble exible depuis le four jusqu’à
l’espace d’installation dans l’armoire.
3. Le cas échéant, enlever le couvercle du boîtier de connexion.
4. Installer un connecteur de conduit (homologation UL ou
CSA) sur le boîtier de connexion.
5. Acheminer le conduit de câble exible depuis le four
jusqu’au boîtier de connexion – utiliser un connecteur de
conduit (homologation UL ou CSA).
6. Serrer les vis sur le connecteur de conduit.
7. Voir le tableau “Options de raccordement électrique”
pour terminer l’installation correspondant à votre type de
raccordement électrique.
Tableau des options de raccordement électrique
Si le domicile comporte: Voir la section:
4 conducteurs Câble à 4 conducteurs depuis
l’alimentation électrique du
domicile
3 conducteurs Câble à 3 conducteurs depuis
l’alimentation électrique du
domicile
Câble à 4 conducteurs depuis l’alimentation
électrique du domicile
IMPORTANT: Utiliser le câble à 4 conducteurs provenant de
l’alimentation électrique du domicile aux États-Unis lorsque les
codes ne permettent pas la mise à la terre par l’intermédiaire du
conducteur neutre, en cas de nouvelle installation avec
alimentation par un circuit secondaire (1996 NEC), dans les
résidences mobiles et les véhicules récréatifs, dans une nouvelle
construction et au Canada.
1. Connecter ensemble les 2 conducteurs noirs (B) avec un
connecteur de ls (homologation UL).
2. Connecter ensemble les 2 conducteurs rouges (C) avec un
connecteur de ls (homologation UL).
3. Détorsader le conducteur blanc du conducteur vert (ou nu)
de liaison à la terre provenant du four.
4. Connecter ensemble les 2 conducteurs blancs (F) avec un
connecteur de ls (homologation UL).
5. Connecter le conducteur vert (ou nu) de liaison à la terre (H)
du câble du four au conducteur vert (ou nu) de liaison à la
terre dans le boîtier de connexion – utiliser un connecteur de
ls (homologation UL).
6. Installer le couvercle du boîtier de connexion.
AVERTISSEMENT
Risque de choc électrique
Déconnecter la source de courant électrique avant
l'entretien.
Utiliser du fil en cuivre de calibre 8.
Relier le four à la terre.
Le non-respect de ces instructions peut causer un
décès, un incendie ou un choc électrique.
AVERTISSEMENT
Risque de choc électrique
Déconnecter la source de courant électrique avant
d'entreprendre le travail.
Utiliser du fil en cuivre de calibre 12.
Relier le four à la terre.
Le non-respect de ces instructions peut causer un
décès, un incendie ou un choc électrique.
A
A. Connecteur de conduit (homologation UL ou CSA)
½"
(1,3 cm)
½"
(1,3 cm)
A
D
F
H
B
C
E
G
I
A. Câble depuis l’alimentation
électrique du domicile
B. Conducteurs noirs
C. Conducteurs rouges
D. Câble exible à 4 conducteurs
depuis le four
E. Boîtier de connexion
F. Conducteurs blancs
G. Connecteurs de ls
(homologation UL)
H. Conducteurs verts (ou nus) de
liaison à la terre
I. Connecteur de conduit
(homologation UL ou CSA)
29
Câble à 3 conducteurs depuis le point Câble à
3 conducteurs depuis l’alimentation électrique du
domicile – É.-U. seulement
IMPORTANT: Utiliser le câble à 3 conducteurs depuis
l’alimentation électrique du domicile lorsque les codes locaux
autorisent un tel raccordement.
1. Connecter ensemble les 2 connecteurs noirs (C) avec un
connecteur de ls (homologation UL).
2. Connecter les 2 conducteurs blancs (D) et le conducteur
vert (ou nu) de liaison à la terre (du câble du four) avec un
connecteur de ls (homologation UL).
3. Connecter ensemble les 2 connecteurs rouges (G) avec un
connecteur de ls (homologation UL).
4. Installer le couvercle du boîtier de connexion.
Installer le four
1. À l’aide d’au moins 2 personnes, soulever et placer
partiellement le four dans la découpe de l’armoire. Utiliser
l’ouverture du four comme zone de prise.
REMARQUE: Pour introduire le four dans l’armoire, pousser
contre la zone du joint du four située sur le châssis avant. Ne
pas pousser contre les bords externes.
2. Pousser contre la zone du joint du châssis avant pour
introduire le four dans l’armoire, jusqu’à ce que la surface
arrière du châssis avant soit au contact avec la paroi avant
de l’armoire.
3. Pousser complètement le four dans l’armoire et le centrer
dans la découpe de l’armoire.
4. Retirer le ruban adhésif des garnitures avant noires.
■ Fixer solidement le four à l’armoire à l’aide des vis
no8-14 x ¾ po (1,9cm) fournies.
■ Insérer les vis dans les trous de la garniture noire en les
alignant avec les trous du châssis du four. Ne pas serrer
excessivement les vis.
B
C
D
E
F
H
G
A
I
A. Câble depuis l'alimentation
électrique du domicile
B. Boîte de connexion
C. Conducteurs noirs
D. Conducteurs blancs
E. Conducteur vert (ou nu) de
liaison à la terre (depuis le four)
F. Câble exible à 4 conducteurs
depuis le four
G. Conducteurs rouges
H. Connecteurs de ls
(homologation UL)
I. Connecteur de conduit
(homologation UL ou CSA)
A. Châssis du four
B. Trou du châssis du four
C. Élément de garniture noire
A
B
C
30
5. L’évent inférieur et la garniture de l’évent inférieur
(nécessaires lorsque le four est installé avec les pieds en
position haute) sont livrés dans l’emballage en mousse situé
sur le dessus du four.
Pour installer l’évent inférieur uniquement, voir les
instructions suivantes. Pour installer l’évent inférieur et la
garniture de l’évent inférieur (pour les installations dont
les pieds sont en position haute), voir les instructions de
l’étape6.
■ Aligner l’onglet de l’évent (B) avec le châssis du four (A)
comme illustré.
■ Avec une vis no8-18 x
3
/
8
po (9,5mm) (D) pour chaque
côté du support de l’évent (B), xer solidement l’évent au
four.
6. Pour les modèles dont les pieds sont installés en position
haute, la garniture de l’évent inférieur doit également être
installée. Pour l’installation, procéder selon les instructions
suivantes.
■ Faire échir la pièce d’évent supérieure (C) en l’éloignant
de la pièce d’évent inférieure (D) pour faire glisser la
garniture de l’évent inférieur (B) entre elles. Une certaine
force sera peut-être nécessaire pour faire échir la
garniture d’évent supérieure (C) en l’éloignant de la
garniture d’évent inférieure (D). Une certaine force sera
peut-être également nécessaire pour faire échir la
garniture d’évent inférieure (B) et la glisser en place.
S’assurer que les trous de vis sont correctement alignés
entre les 2 pièces. Voir l’illustration suivante.
■ Installer la garniture de l’évent inférieure (B) à l’aide de
deux vis no8-18 x
1
/
4
po (6,4mm) (D) de chaque côté.
■ Aligner l’onglet de l’évent (B) avec le châssis du four (A)
comme illustré.
■ Avec une vis no8-18 x
3
/
8
po (9,5mm) (E) pour chaque
côté du support de l’évent (B), xer solidement l’évent au
four.
7. Réinstaller les grilles du four.
8. Réinstaller la porte du four. Voir la section “Réinstaller la ou
les portes du four”.
9. Vérier que la porte s’ouvre et se ferme facilement. Si ce
n’est pas le cas, répéter la procédure pour enlever et reposer
la porte. Voir la section “Préparer le four encastré”.
10. Répéter cette procédure pour la porte du four inférieur.
11. Rétablir l’alimentation électrique.
12. Le tableau d’afchage s’illumine et se met en marche.
13. Si le tableau d’afchage ne s’illumine pas, consulter la
section “Garantie” du Guide d’utilisation et d’entretien.
A
B
C
D
A. Châssis du four
B. Onglet de l’évent
C. Évent du four
D. Vis no 8-18 x
3
/
8
po
(9,5 mm)
D
A
A
C
B
D
B
C
A. Vis no 8-18 x
1
/
4
po (6,4 mm)
B. Garniture de l’évent inférieur
C. Pièce d’évent supérieure
D. Pièce d’évent inférieure
E D C
B
A
A. Châssis du four
B. Onglet de l’évent
C. Évent du four
D. Garniture de l’évent inférieur
E. Vis no 8-18 x
3
/
8
po (9,5 mm)
31
Terminer l’installation
1. Vérier que toutes les pièces sont maintenant installées. S’il
reste une pièce, passer en revue les différentes étapes pour
découvrir laquelle aurait été oubliée.
2. Vérier la présence de tous les outils.
3. Éliminer/recycler tous les matériaux d’emballage.
4. Pour utiliser et nettoyer le four, lire le Guide d’utilisation et
d’entretien.
Vérifier le fonctionnement d’un four simple et double
1. Mettre l’appareil sous tension.
2. Lors de la première utilisation, régler l’horloge et toute autre
préférence réglable, le cas échéant. Consulter le Guide
d’utilisation et d’entretien pour plus de renseignements.
3. Lancer un programme de cuisson au gril. Voir les Instructions
d’utilisation pour obtenir des instructions.
REMARQUE: Au cours des premières utilisations du four, il
est normal qu’il dégage des odeurs et de la fumée.
4. Attendre 5 minutes, puis vérier la chaleur.
Si le four ne fonctionne pas, vérier ce qui suit:
■ Le fusible domestique est intact et bien visé ou le
disjoncteur n’est pas ouvert.
■ La prise de courant est correctement alimentée.
■ Voir la section “Dépannage” des instructions d’utilisation.
5. Placer la grille coulissante SatinGlide™ pour four intelligent,
ainsi que les accessoires dans la position de grille du bas
pour s’assurer que la bonne grille accessoire se trouve au
fond.
6. Pour les fours doubles, appuyer sur UPPER CANCEL/
LOWER CANCEL (annulation four supérieur/annulation four
inférieur). Pour les fours simples, appuyer sur CANCEL
(annulation).
Pour obtenir de l’assistance ou une visite de service :
Consulter la section “Garantie” du guide d’utilisation et
d’entretien.
W11047061C
©2018. All rights reserved. Used under license in Canada
Tous droits réservés. Utilisé sous licence au Canada. 04/18
