User Manual RAM SN883RH3 Health & Household

Documents for RAM SN883RH3

User Manual

For SN883RH3. Also, The document are for others RAM models: SN890CH3/34, SN883CH2/28

• SN883RH31
• SN890CH3/341
• SN883CH2/281
• SN883RH31
• OPERATING AND MAINTENANCE MANUAL1
• MANUEL D'UTILISATION ET D'ENTRETIEN1
• MANUAL DE OPERACIONES Y MANTENIMIENTO1
  • WARNING1
  • AVERTISSEMENT1
  • ADVERTENCIA1
  • ENGLISH3
  • OPERATING AND MAINTENANCE MANUAL3
  • INDEX3
  • 1. SAFETY INSTRUCTIONS 33
  • 2. SPECIFICATIONS AND TECHNICAL DATA 73
  • 3. AIR SUPPLY AND CONNECTIONS 93
  • 4. INSTRUCTIONS FOR OPERATION 103
  • 5. MAINTENANCE FOR PERFORMANCE 183
  • 6. STORAGE 183
  • 7. TROUBLE SHOOTING/REPAIRS 183
    • WARNING3
• 1. SAFETY INSTRUCTIONS3
  • WARNING3
    • 1. WEAR SAFETY GLASSES OR GOGGLES3
    • 2. EAR PROTECTION MAY BE REQUIRED IN SOME ENVIRONMENTS4
    • 3. DO NOT USE ANY POWER SOURCE EXCEPT AN AIR COMPRESSOR4
    • 4. OPERATE WITHIN THE PROPER AIR PRESSURE RANGE4
    • 5. DO NOT OPERATE THE TOOL NEAR A FLAMMABLE SUBSTANCE4
    • 6. NEVER USE THE TOOL IN AN EXPLOSIVE ATMOSPHERE4
    • 7. DO NOT USE A WRONG FITTINGS4
    • 8. DISCONNECT THE AIR SUPPLY AND EMPTY THE MAGAZINE WHEN THE TOOL IS NOT IN USE4
    • 9. INSPECT SCREW TIGHTNESS5
    • 10. DO NOT TOUCH THE TRIGGER UNLESS YOU INTEND TO DRIVE A FASTENER5
    • 11. NEVER POINT THE DISCHARGE OUTLET TOWARD YOURSELF AND OTHER PERSONNEL5
    • 12. USE SPECIFIED FASTENERS (SEE PAGE 7)5
    • 13. PLACE THE DISCHARGE OUTLET ON THE WORK SURFACE PROPERLY5
    • 14. KEEP HANDS AND BODY AWAY FROM THE DISCHARGE OUTLET5
    • 15. DO NOT DRIVE FASTENERS CLOSE TO THE EDGE AND CORNER OF THE WORK AND THIN MATERIAL5
    • 16. DO NOT DRIVE FASTENERS ON TOP OF OTHER FASTENERS6
    • 17. REMOVING THE FASTENERS AFTER COMPLETING OPERATION6
    • 18. CHECK OPERATION OF THE CONTACT TRIP MECHANISM FREQUENTLY IN CASE OF USING A CONTACT TRIP TYPE TOOL6
    • 19. WHEN USING THE TOOL OUTSIDE OR ELEVATED PLACE6
    • 20. NEVER USE THE TOOL IF ANY PORTION OF THE TOOL CONTROLS (e.g., TRIGGER, CONTACT ARM) IS INOPERABLE, DISCONNECTED, ALTERED OR NOT WOKING PROPERLY6
    • 21. NEVER ACTUATE THE TOOL INTO FREE SPACE6
    • 22. ALWAYS ASSUME THAT THE TOOL CONTAINS FASTENERS6
    • 23. RESPECT THE TOOL AS A WORKING IMPLEMENT6
    • 24. NO HORSEPLAY6
    • 25. NEVER LOAD THE TOOL WITH FASTENERS WHEN ANY ONE OF THE OPERATING CONTROLS (e.g., TRIGGER, CONTACT ARM) IS ACTIVATED6
    • 26. WHEN DISPOSING THE MACHINE OR ITS PARTS, FOLLOW THE RELEVANT NATIONAL RULES6
• 2. SPECIFICATIONS AND TECHNICAL DATA7
  • 1. NAME OF PARTS7
  • 2. TOOL SPECIFICATIONS7
  • 3. FASTENER SPECIFICATIONS7
  • 4. TECHNICAL DATA8
    • 1 NOISE8
    • 2 VIBRATION8
  • 5. APPLICATIONS8
• 3. AIR SUPPLY AND CONNECTIONS9
  • WARNING9
• 4. INSTRUCTIONS FOR OPERATION10
  • 1. BEFORE OPERATION (Check the following prior operation)10
    • 1 Wear Safety Glasses or Goggles.10
    • 2 Do not connect the air supply.10
    • 3 Inspect screw tightness.10
    • 4 Check operation of the contact arm & trigger if it moves smooth.10
    • 5 Connect the air supply.10
    • 6 Check the air-leakage. (The Tool must not have the air-leakage.)10
    • 7 Hold the Tool without putting the finger on the trigger, then push the contact arm against the workpiece. (The tool must not operate.)10
    • 8 Hold the Tool with contact arm free from workpiece and pull the trigger. (The Tool must not operate.)10
    • 9 Disconnect the air supply.10
  • WARNING10
    • 2. OPERATION10
  • WARNING11
  • WARNING11
    • 1 Load the nails into the slot in the rear of the Magazine until they go over the Nail Stopper.11
    • 2 Pull the Pusher as far as the rear end of the magazine and release it gently.11
  • CAUTION11
    • 1 Adjust the air pressure at 70 p.s.i. (5 bar) and connect the air supply.11
    • 2 Without touching the trigger, depress the contact arm against the workpiece.11
    • 3 With the tool off the workpiece, pull the trigger.11
    • 4 Adjust the air pressure as much as the lowest possible according the length of fastener and the hardness of workpiece.11
  • WARNING12
  • WARNING13
    • 1 Push out the Step Pin, and remove the Rubber Washer and the Orange Trigger.13
    • 2 Attach the Black Trigger to the tool. Pass the Step Pin through the hole, and secure it with the Rubber Washer.13
    • 1 Depress the Contact Arm.14
    • 2 Pull the Trigger.14
    • 1 Hold the Trigger.14
    • 2 Depress the Contact Arm.14
    • 1 Pulling the Trigger and keeping it pulled.15
    • 2 Depressing the Contact Arm.15
    • 1 Depressing the Contact Arm.15
    • 2 Pulling the Trigger and keeping it pulled.15
  • WARNING16
    • 1 With air pressure set, drive a few nails into a representative material sample to determine if adjustment is necessary.16
    • 2 If adjustment is required, disconnect air supply.16
    • 3 Refer to the mark on the Contact Arm area for direction to turn the Adjustment Dial.16
    • 4 Re-connect air supply.16
  • WARNING16
    • 1 Push down the Pusher Lever and release the strip nails from the Pusher.17
    • 2 Push the Nail Stopper, and remove the strip nails from inside of the Magazine.17
    • 3 Pull and stayed the Pusher with hand.17
    • 4 Remove the jammed nail from the Nose using a punch or a slotted screw driver.17
  • WARNING17
  • WARNING17
• 5. MAINTENANCE FOR PERFORMANCE18
  • 1 ABOUT PRODUCTION YEAR18
  • 2 DO NOT FIRE THE NAILER WHEN IT IS EMPTY18
  • 3 USE A 3-PIECE AIRSET18
  • 4 USE RECOMMENDED OIL18
  • 5 INSPECT AND MAINTAIN DAILY OR BEFORE OPERATION18
  • WARNING18
    • (1) Drain air line filter and compressor18
    • (2) Keep lubricator filled in air 3-pieces set18
    • (3) Clean filter element of air 3-pieces set18
    • (4) Tighten all screws18
    • (5) Keep contact arm moving smoothly18
• 6. STORAGE18
  • 1 When not in use for an extended period, apply a thin coat of the lubricant to the steel parts to avoid rust.18
  • 2 Do not store the tool in a cold weather environment. Keep the tool in a warm area.18
  • 3 When not in use, the tool should be stored in a warm and dry place. Keep out of reach of children.18
  • 4 All quality tools will eventually require servicing or replacement of parts because of wear from the normal use.18
• 7. TROUBLE SHOOTING/REPAIRS18
  • FRANÇAIS0
  • MANUEL D’UTILISATION ET D’ENTRETIEN0
  • INDEX0
  • 1. CONSIGNES DE SÉCURITÉ 190
  • 2. CARACTÉRISTIQUES TECHNIQUES ET DONNÉES TECHNIQUES 230
  • 3. ALIMENTATION EN AIR COMPRIMÉ ET CONNEXIONS 250
  • 4. INSTRUCTIONS D’UTILISATION 260
  • 5. MAINTENANCE POUR LES PERFORMANCES 340
  • 6. EMMAGASINAGE 340
  • 7. DÉPANNAGE/RÉPARATION 340
  • AVERTISSEMENT0
• 1. CONSIGNES DE SÉCURITÉ0
  • AVERTISSEMENT0
    • 1. PORTEZ DES LUNETTES PROTECTRICES OU DE SÉCURITÉ0
    • 2. DANS CERTAINS ENVIRONNEMENTS UNE PROTECTION AUDITIVE PEUT ÊTRE EXIGÉE0
    • 3. NE PAS UTILISER D’AUTRE SOURCE D’ALIMENTATION QU’UN COMPRESSEUR D’AIR0
    • 4. RESPECTER LA PLAGE DE PRESSION D’AIR APPROPRIÉE POUR L’UTILISATION0
    • 5. NE PAS UTILISER L’OUTIL PRÈS D’UNE SUBSTANCE INFLAMMABLE0
    • 6. N’UTILISEZ JAMAIS L’OUTIL DANS UNE ATMOSPHERE EXPLOSIVE0
    • 7. NE PAS UTILISER DES ÉLÉMENTS DE FIXATION INADÉQUATS0
    • 8. COUPER L’ALIMENTATION EN AIR COMPRIMÉ ET VIDER LE MAGASIN LORSQUE L’OUTIL N’EST PAS UTILISÉ0
    • 9. CONTRÔLER LE SERRAGE DES VIS0
    • 10. NE PAS TOUCHER LE DECLENCHEUR SAUF POUR ENFONCER UN ÉLÉMENT DE FIXATION0
    • 11. NE JAMAIS DIRIGER L’ORIFICE DE REFOULEMENT VERS VOUS OU VERS UNE AUTRE PERSONNE0
    • 12. UTILISER LES ÉLÉMENTS DE FIXATION APPROPRIÉS (VOIR PAGE 7)0
    • 13. PLACER CORRECTEMENT LA SORTIE DE DÉCHARGE SUR LA SURFACE DE TRAVAIL0
    • 14. ÉLOIGNER VOTRE CORPS ET VOS MAINS DU NEZ DE L’APPAREIL0
    • 15. NE PAS APPLIQUER LES ÉLÉMENTS DE FIXATION PRÈS DU BORD DE LA PIÈCE ET SUR UN MATÉRIAU MINCE0
    • 16. NE PAS ENFONCER DES ELEMENTS DE FIXATION SUR D’AUTRES ÉLÉMENTS DE FIXATION0
    • 17. RETRAIT DES ELEMENTS DE FIXATION APRÈS LA FIN DE L’OPÉRATION0
    • 18. VÉRIFIER FRÉQUEMMENT LE FONCTIONNEMENT DU MÉCANISME DE DÉCLENCHEMENT AU COUP À COUP EN CAS D’UTILISATION D’UN OUTIL DE TYPE À DÉCLENCHEMENT AU COUP À COUP0
    • 19. UTILISATION DE L’OUTIL À L’EXTÉRIEUR OU SUR UN ENDROIT SURÉLEVÉ0
    • 20. NE JAMAIS UTILISER L’OUTIL SI N’IMPORTE QUELLE PARTIE DES COMMANDES D’OUTIL (PAR EXEMPLE, DÉCLENCHEUR, BRAS DE CONTACT) EST INOPÉRABLE, DÉBRANCHÉE, CHANGÉE OU NE FONCTIONNE PAS CORRECTEMENT0
    • 21. NE JAMAIS ACTIONNER L’OUTIL DANS UN ESPACE LIBRE0
    • 22. TOUJOURS PRÉSUMER QUE L’OUTIL EST MUNI D’ELEMENTS DE FIXATION0
    • 23. CONSIDÉREZ L’OUTIL COMME UN INSTRUMENT DE TRAVAIL0
    • 24. NE FAITES PAS DE GESTES BRUSQUES0
    • 25. NE JAMAIS MONTER LES ELEMENTS DE FIXATION SUR L’OUTIL LORSQU’UNE COMMANDE (DÉTENTE OU BRAS DE CONTACT par exemple) EST ACTIVÉE0
    • 26. LORSQUE LA MACHINE OU SES PIÈCES SONT MISES AU REBUT, SUIVEZ LES RÈGLEMENTS NATIONAUX APPROPRIÉS0
• 2. CARACTÉRISTIQUES TECHNIQUES ET DONNÉES TECHNIQUES0
  • 1. NOM DES PIÈCES0
  • 2. SPÉCIFICATIONS DE L’OUTIL0
  • 3. SPÉCIFICATIONS DU MATÉRIEL DE FIXATION0
  • 4. CARACTÉRISTIQUES TECHNIQUES0
    • 1 BRUIT0
    • 2 VIBRATIONS0
  • 5. APPLICATIONS0
• 3. ALIMENTATION EN AIR COMPRIMÉ ET CONNEXIONS0
  • AVERTISSEMENT0
• 4. INSTRUCTIONS D’UTILISATION0
  • 1. AVANT UTILISATION (Vérifier les points suivants avant utilisation.)0
    • 1 Mettre les lunettes de protection.0
    • 2 Ne pas encore brancher l’alimentation en air comprimé.0
    • 3 Vérifier la bonne assise des vis.0
    • 4 Vérifier le fonctionnement de la barre de contact et s’assurer que le levier de commande se déplace librement.0
    • 5 Brancher l’alimentation en air comprimé.0
    • 6 Rechercher l’éventuelle présence d’une fuite d’air. (L’appareil ne doit pas avoir de fuite d’air.)0
    • 7 Tenir l’outil sans mettre le doigt sur le levier de commande, et appuyer la barre de contact contre la pièce à fixer. (L’outil ne doit pas fonctionner.)0
    • 8 Tenir l’outil en sorte que la barre de contact ne repose pas sur la pièce à fixer et appuyer sur le levier de commande. (L’outil ne doit pas fonctionner.)0
    • 9 Débrancher l’alimentation en air comprimé.0
  • AVERTISSEMENT0
    • 2. TRAVAILLER0
  • AVERTISSEMENT0
  • AVERTISSEMENT0
    • 1 Charger les pointes dans la fente à l’arrière du magasin jusqu’à ce qu’elles aillent au- dessus du taquet de pointes.0
    • 2 Tirer le poussoir jusqu’au fond du magasin, puis le libérer doucement.0
  • ATTENTION0
    • 1 Régler la pression de l’air sur 70 p.s.i. (5 bars) et brancher l’alimentation en air comprimé.0
    • 2 Appuyer la barre de contact contre la pièce à fixer sans cependant toucher au levier de commande.0
    • 3 Appuyer sur le levier de commande, l’outil ne devant pas toucher la pièce à fixer.0
    • 4 Régler l’air comprimé sur la pression la plus faible possible en fonction de la longueur des pointes ainsi que de la dureté de la pièce à fixer.0
  • AVERTISSEMENT0
  • AVERTISSEMENT0
    • 1 Sortir l’échelon et retirer la rondelle de caoutchouc et la détente orange.0
    • 2 Monter la détente noire sur l’outil. Passez l’échelon dans l’orifice et le fixer à l’aide de la rondelle de caoutchouc.0
    • 1 Enfoncer le bras de contact.0
    • 2 Tenir le dispositif de déclenchement.0
    • 1 Tenir le dispositif de déclenchement.0
    • 2 Relâcher la pression du bras de contact.0
    • 1 Tirer le déclencheur et le maintenir tiré.0
    • 2 Presser le bras de contact.0
    • 1 Presser le bras de contact.0
    • 2 Tirer le déclencheur et le maintenir tiré.0
  • AVERTISSEMENT0
    • 1 Avec la pression d’air réglée, enfoncer quelques pointes dans un échantillon de matériau typique pour déterminer si le réglage est nécessaire.0
    • 2 Si le réglage est nécessaire, déconnecter l’alimentation d’air.0
    • 3 Le repère placé sur la barre de contact indique le sens dans lequel il faut tourner le cadran de réglage.0
    • 4 Connecter de nouveau l’alimentation d’air.0
  • AVERTISSEMENT0
    • 1 Pousser vers le bas le levier du poussoir et libérer les pointes à bande à partir du poussoir.0
    • 2 Pousser le taquet de pointes, et enlever les pointes à bande à partir de l’intérieur du magasin.0
    • 3 Tirer le poussoir en arrière et le maintenir en position en insérant une tige dans le trou.0
    • 4 Enlever les pointes bloquées du nez avec un poinçon ou un tournevis pour écrou à fente.0
  • AVERTISSEMENT0
  • AVERTISSEMENT0
• 5. MAINTENANCE POUR LES PERFORMANCES0
  • 1 À PROPOS DE L’ANNÉE DE PRODUCTION0
  • 2 NE PAS FAIRE FONCTIONNER LA CLOUEUSE LORSQU’ELLE EST VIDE0
  • 3 UTILISER UN ENSEMBLE DE RÉGULATION0
  • 4 UTILISER UNE HUILE RECOMMANDÉE0
  • 5 VÉRIFIER ET ENTRETENIR L’OUTIL TOUS LES JOURS OU AVANT CHAQUE UTILISATION0
  • AVERTISSEMENT0
    • (1) Vider le filtre de la conduite d’air et le compresseur.0
    • (2) Veiller à ce que le graisseur soit toujours plein dans l’unité d’air comprimé à trois éléments.0
    • (3) Nettoyer l’élément filtrant de l’unité d’air comprimé à trois éléments.0
    • (4) Bien serrer toutes les vis.0
    • (5) Faire en sorte que la barre de contact garde sa liberté de mouvement.0
• 6. EMMAGASINAGE0
  • 1 Si l’outil doit rester inutilisé pendant un certain temps, appliquer une mince couche de lubrifiant sur les pièces en acier pour éviter l’apparition de rouille.0
  • 2 Ne pas entreposer l’outil dans un endroit exposé au froid. Conserver l’outil dans un endroit chaud0
  • 3 Si l’outil reste inutilisé, il faut le conserver dans un endroit chaud et sec. Le mettre hors de portée des enfants.0
  • 4 Même les outils de qualité peuvent éventuellement nécessiter des mesures d’entretien ou le remplacement de pièces en raison de l’usure normale.0
• 7. DÉPANNAGE/RÉPARATION0
  • ESPAÑOL0
  • MANUAL DE OPERACIONES Y MANTENIMIENTO0
  • ÍNDICE0
  • 1. INSTRUCCIONES DE SEGURIDAD 350
  • 2. DATOS TÉCNICOS Y ACCESORIOS 390
  • 3. EL SUMINISTRO DE AIRE Y CONEXIONES 410
  • 4. INSTRUCCIONES PARA EL SERVICIO 420
  • 5. MANTENIMIENTO 500
  • 6. ALMACENAJE 500
  • 7. SUBSANACIÓN DE AVERÍAS 500
  • ATENCIÓN0
• 1. INSTRUCCIONES DE SEGURIDAD0
  • ATENCIÓN0
    • 1. LLEVE GAFAS PROTECTORAS O DE SEGURIDAD0

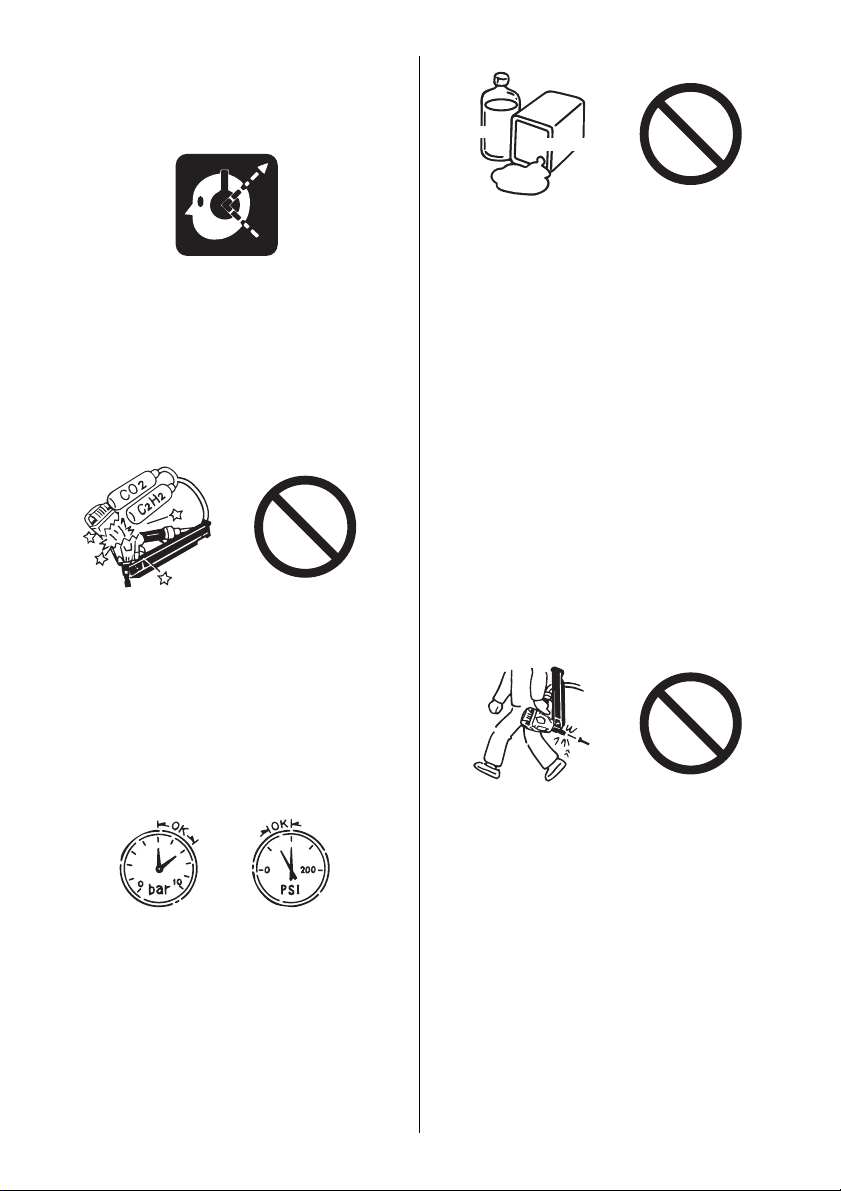

    • 2. EN ALGUNAS CIRCUNSTANCIAS PUEDE SER NECESARIA LA PROTECCIÓN DE OÍDOS0

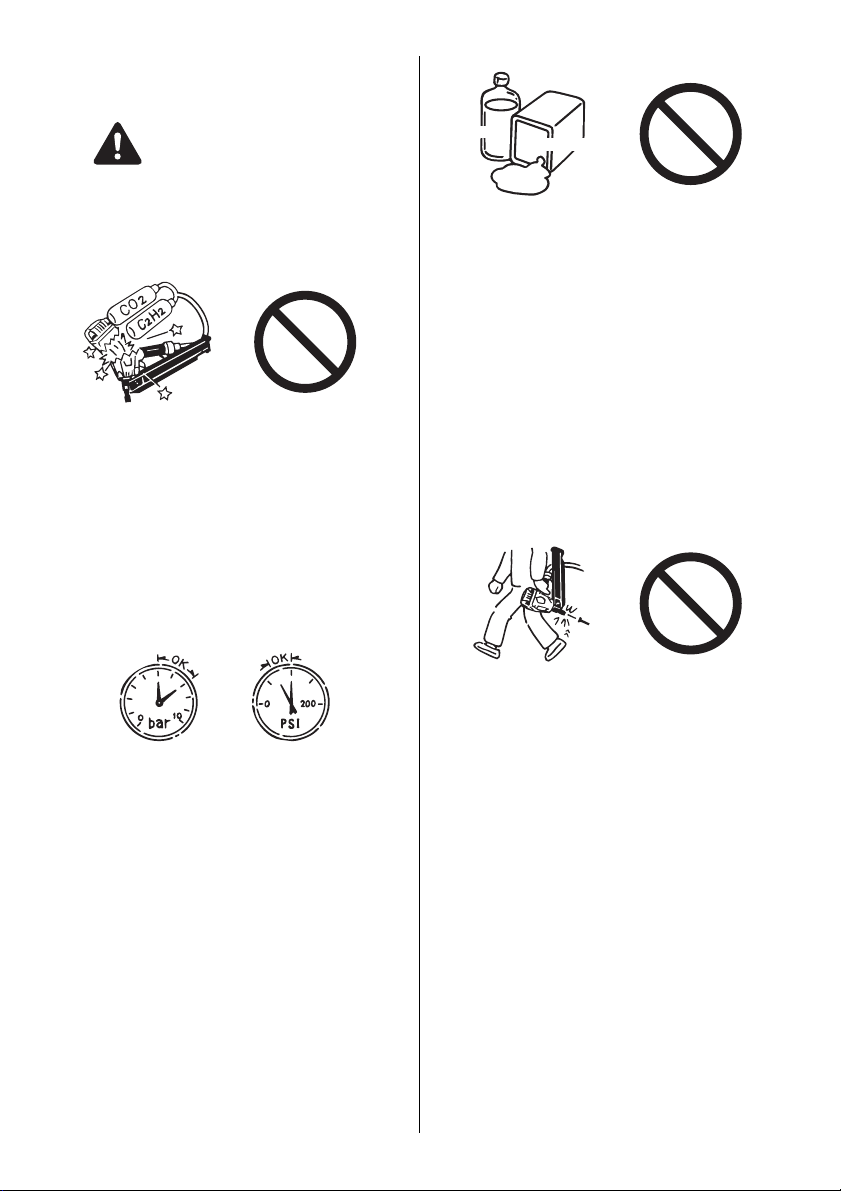

    • 3. NO UTILIZAR NINGUNA FUENTE DE ENERGÍA SALVO UN COMPRESOR DE AIRE0
    • 4. UTILIZAR DENTRO DEL LÍMITE PRECISO DE PRESIÓN DE AIRE0
    • 5. NO MANEJAR LA HERRAMIENTA CERCA DE SUSTANCIAS INFLAMABLES0
    • 6. NUNCA UTILIZAR LA HERRAMIENTA EN UN AMBIENTE EXPLOSIVO0
    • 7. NO UTILIZAR ACCESORIOS IMPROPIOS0
    • 8. MIENTRAS LA HERRAMIENTA NO ESTÉ EN USO, DESCONECTE LA ALIMENTACIÓN DE AIRE COMPRIMIDO Y VACÍE EL CARGADOR0
    • 9. COMPROBAR LA TENSIÓN DEL TORNILLO0
    • 10. NO TOCAR EL DISPARADOR A MENOS QUE TENGA INTENCIÓN DE UTILIZARLO0
    • 11. NUNCA APUNTE LA SALIDA DE DESCARGA HACIA UD. MISMO Y OTRO PERSONAL0
    • 12. UTILIZAR CLAVOS ESPECÍFICOS (VÉASE LA PÁGINA XX)0
    • 13. PONGA CORRECTAMENTE LA SALIDA DE DESCARGA EN LA SUPERFICIE DE TRABAJO0
    • 14. MANTENER LAS MANOS Y EL CUERPO ALEJADOS DE LA SALIDA DE DESCARGA0
    • 15. NO CLAVAR JUNTO AL BORDE DE LAS SUPERFICIES O MATERIALES FINOS0
    • 16. NO CLAVAR SOBRE OTROS CLAVOS0
    • 17. QUITAR LOS CLAVOS DESPUÉS DE COMPLETAR LA OPERACIÓN0
    • 18. COMPROBAR LA OPERACIÓN DE MECANISMO DE CONTACTO CON FRECUENCIA EN CASO DE UTILIZAR UNA HERRAMIENTA DE TIPO “DISPARO DE CONTACTO”0
    • 19. LA UTILIZACIÓN DE LA HERRAMIENTA AL AIRE LIBRE O EN SITIOS ELEVADOS0
    • 20. NUNCA UTILICE LA HERRAMIENTA SI CUALQUIER PARTE DE LOS CONTROLES DE LA HERRIAMENTA (POR EJEMPLO, DISPARADOR, BRAZO DE CONTACTO) ESTÁ INOPERATIVA, DESCONECTADA, ALTERADA O NO FUNCIONA CORRECTAMENTE0
    • 21. NO CLAVE NUNCA EN EL AIRE0
    • 22. SUPONGA SIEMPRE QUE LA HERRAMIENTA CONTIENE CLAVOS0
    • 23. RESPETE LAS HERRAMIENTAS COMO UN ELEMENTO DE TRABAJO0
    • 24. NO JUEGUE HACIENDO BROMAS0
    • 25. NUNCA CARGUE LA HERRAMIENTA CON CLAVOS CUANDO CUALQUIERA DE LOS CONTROLES DE OPERACIÓN (ej.: DISPARADOR, BRAZO DE CONTACTO) SE ENCUENTRA ACTIVADO0
    • 26. A LA HORA DE DESECHAR LA MÁQUINA O SUS PIEZAS, SIGA LA NORMATIVA NACIONAL CORRESPONDIENTE0
• 2. DATOS TÉCNICOS Y ACCESORIOS0
  • 1. DENOMINACIÓN DE LAS PIEZAS0
  • 2. DATOS TÉCNICOS DE LA HERRAMIENTA0
  • 3. DATOS TÉCNICOS DE LOS CLAVOS0
  • 4. DATOS TÉCNICOS0
    • 1 NIVEL DE RUIDO0
    • 2 VIBRACIONES0
  • 5. CAMPOS DE APLICACIÓN0
• 3. EL SUMINISTRO DE AIRE Y CONEXIONES0
  • ATENCIÓN0
• 4. INSTRUCCIONES PARA EL SERVICIO0

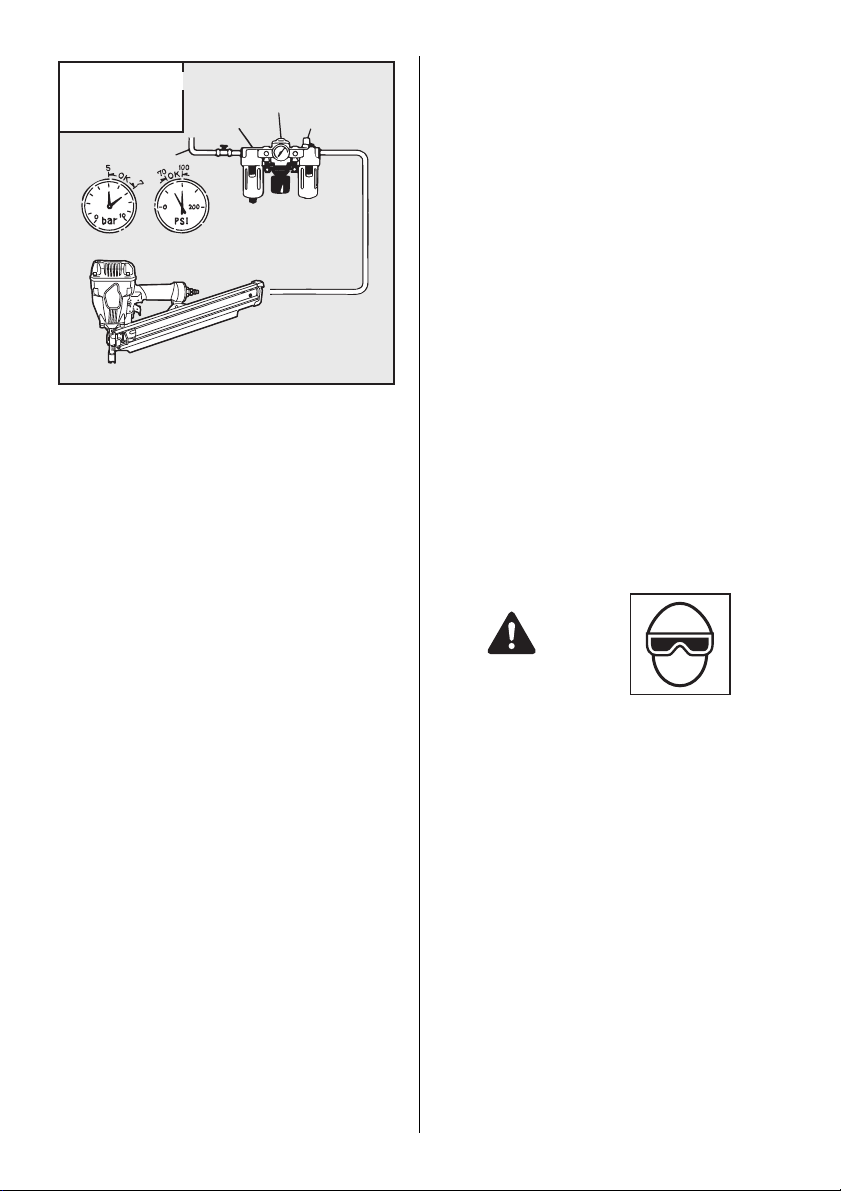

  • 1. ANTES DE LA PUESTA EN SERVICIO (revise lo siguiente antes de la puesta en servicio)0
    • 1 Póngase gafas protectoras.0
    • 2 No conecte todavía el aire comprimido.0
    • 3 Compruebe la tensión de los tornillos.0
    • 4 Compruebe el funcionamiento del brazo de contacto y la marcha fácil del disparador.0
    • 5 Conecte el aire comprimido.0
    • 6 Compruebe la herramienta en cuanto a fugas de aire. (No deben existir fugas de aire.)0
    • 7 Sujete la herramienta sin colocar el dedo en el disparador y apriete el brazo de contacto contra la pieza. (La herramienta no debe funcionar.)0
    • 8 Mantenga la herramienta de modo que el brazo de contacto no esté aplicado contra la pieza, y accione el disparador. (La herramienta no debe funcionar.)0
    • 9 Desconecte el aire comprimido.0
  • ATENCIÓN0
    • 2. SERVICIO0
  • ATENCIÓN0
  • ATENCIÓN0

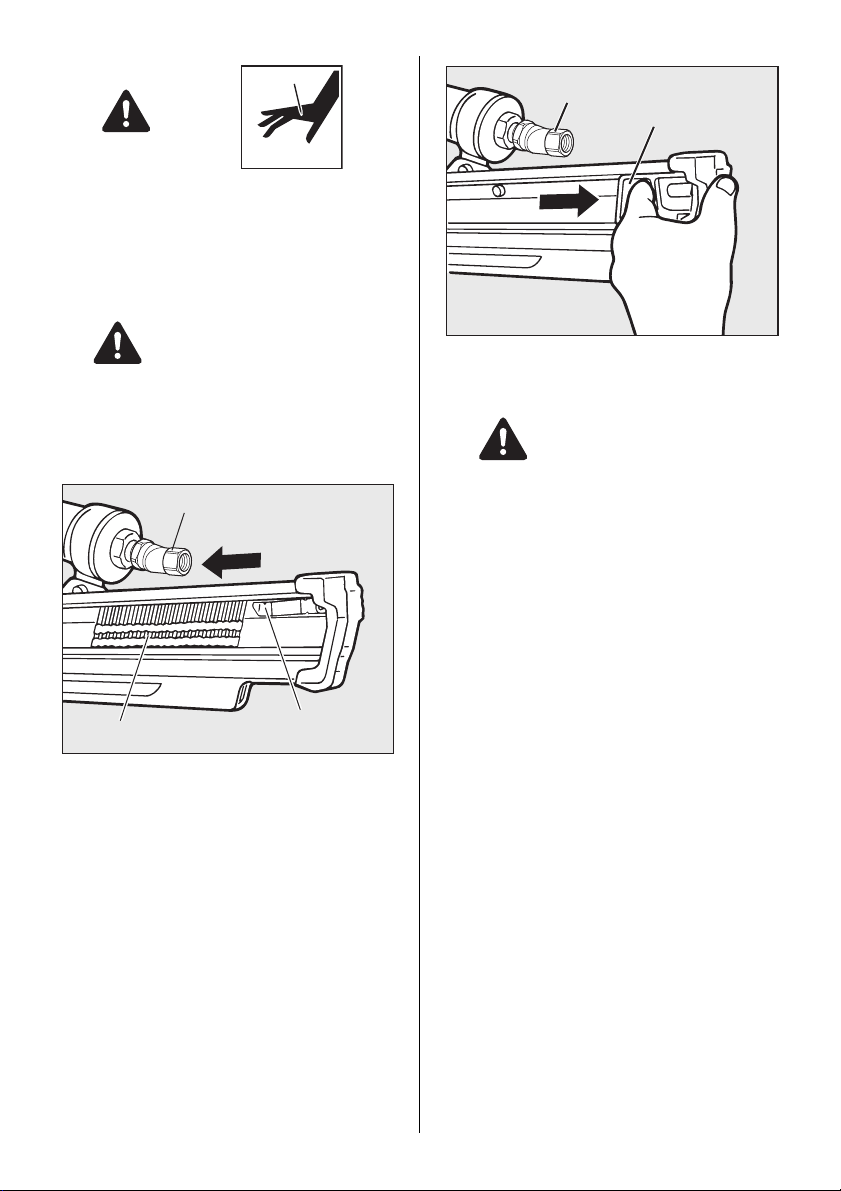

    • 1 Cargar los clavos en la ranura de la parte posterior del cargador hasta llegar al tope de clavos.0
    • 2 Tirar del empujador hasta la parte posterior del cargador, luego liberarlo suavemente.0
  • PRECAUCIÓN0
    • 1 Ajuste la presión de aire a 70 p.s.i. (5 bares) y conecte el aire comprimido.0
    • 2 Sin tocar el disparador, apriete el brazo de contacto contra la pieza.0
    • 3 Accione el disparador sin que la herramienta esté aplicada contra la pieza.0
    • 4 Ajuste la presión del aire al valor más bajo posible en función de la longitud de los clavos, así como en función de la dureza de la pieza.0
  • ATENCIÓN0
  • ATENCIÓN0

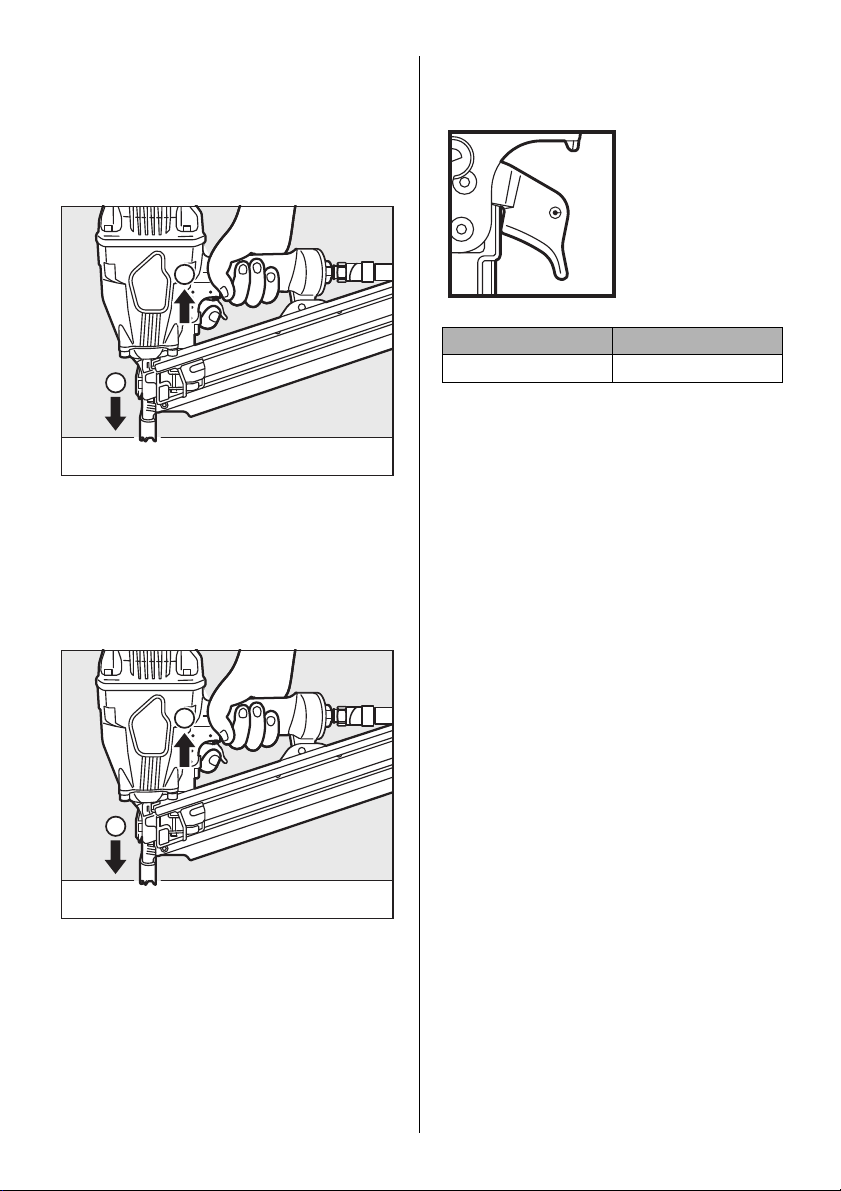

    • 1 Empuje hacia fuera el perno de paso y extraiga la arandela de caucho y el disparador anaranjado.0
    • 2 Instale el disparador negro en la herramienta. Pase el perno de paso por el orificio y fíjelo con la arandela de caucho.0
    • 1 Presione el brazo del contacto.0
    • 2 Accione el disparador.0
    • 1 Mantenga apretado el disparador.0
    • 2 Presione el brazo de contacto.0
    • 1 Accionar el disparador y mantenerlo apretado.0
    • 2 Presionar el brazo de contacto.0
    • 1 Presionar el brazo de contacto.0
    • 2 Accionar el disparador y mantenerlo apretado.0
  • ATENCIÓN0
    • 1 Con la presión de aire ajustada, insertar algunos clavos en una muestra de material típico para determinar si se debe efectuar el ajuste.0
    • 2 Si el ajuste es necesario, desconectar la alimentación de aire.0
    • 3 La marca en el brazo de contacto indica el sentido en el cual se ha de girar el disco de ajuste.0
    • 4 Conectar nuevamente la alimentación de aire.0
  • ATENCIÓN0

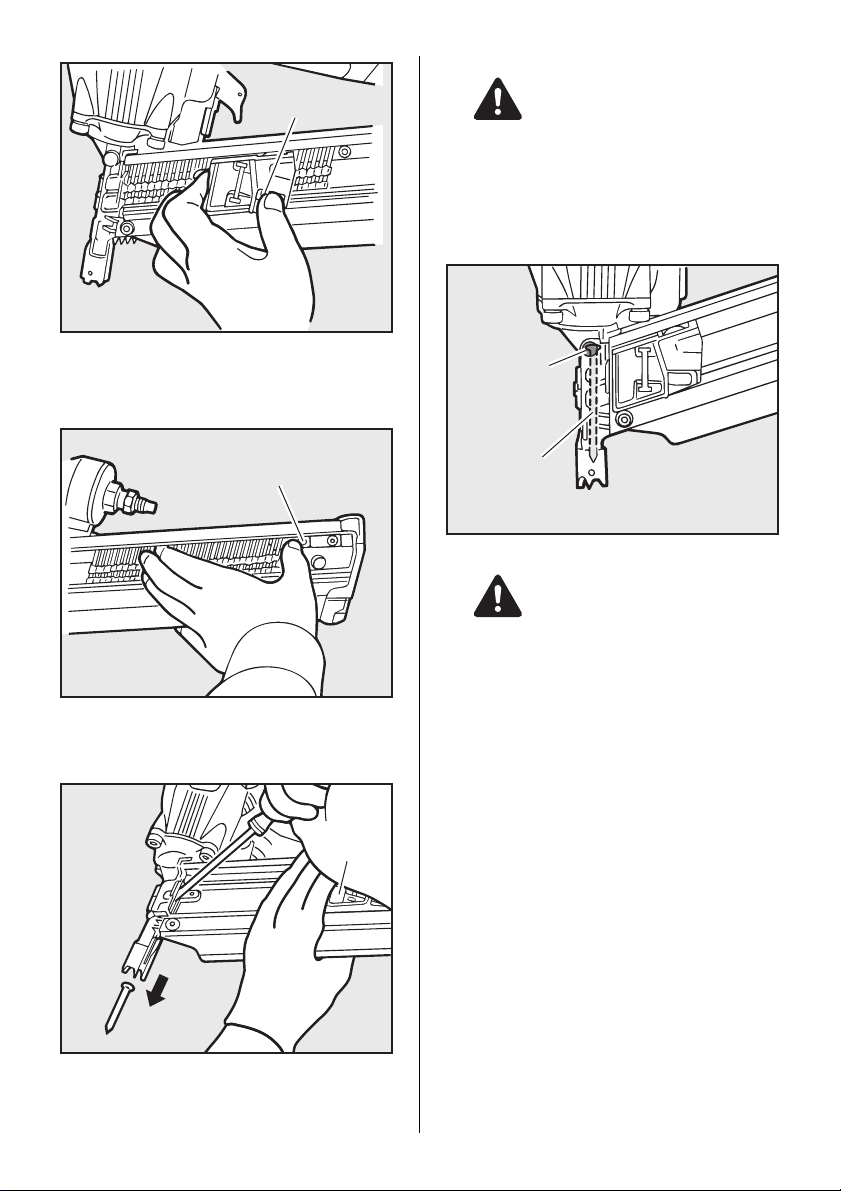

    • 1 Empujar hacia abajo la palanca del empujador y liberar los clavos de banda del empujador.0
    • 2 Empujar el tope de clavos, y retirar los clavos de banda del interior del cargador.0
    • 3 Tirar del empujador y sujetarlo con la mano.0
    • 4 Retirar los clavos atascados de la nariz con un punzón o un destornillador.0
  • ATENCIÓN0
  • ATENCIÓN0
• 5. MANTENIMIENTO0
  • 1 ACERCA DEL AÑO DE PRODUCCIÓN0
  • 2 NO DISPARAR LA HERRAMIENTA CUANDO ESTÉ VACÍA0
  • 3 UTILIZAR EL REGULADOR DE PRESIÓN DE 3 PIEZAS0
  • 4 UTILIZAR EL ACEITE RECOMENDADO0
  • 5 VERIFICAR Y REALIZAR UN MANTENIMIENTO DIARIO O ANTES DE UTILIZAR LA HERRAMIENTA0
  • ATENCIÓN0
    • (1) Vaciar el filtro de la línea de aire y del compresor.0
    • (2) Mantener lleno el dispositivo de lubricación presente en el set para aire comprimido compuesto de tres elementos.0
    • (3) Limpiar el filtro del set de 3 piezas.0
    • (4) Apretar todos los tornillos.0
    • (5) El brazo de contacto debe moverse suavemente.0
• 6. ALMACENAJE0
  • 1 Para evitar la formación de óxido, aplicar una capa de lubricante sobre las partes aceradas cuando la herramienta no vaya a utilizarse durante un periodo prolongado.0
  • 2 No conservar la herramienta a temperaturas bajas, sino en lugares calientes.0
  • 3 Cuando la herramienta no se utilice, conservarla en lugares calientes y secos. No tener la grapadora o clavadora al alcance de los niños.0
  • 4 Para que la grapadora o clavadora le dé siempre un resultado óptimo, deberá realizar el mantenimiento y la sustitución de las piezas gastadas.0
• 7. SUBSANACIÓN DE AVERÍAS0
