LG WT1485CW 2.6 cu. ft. Top Load Portable Washer User Manual

P/No.: MFL30138475

WASHING MACHINE

OWNER'S MANUAL

website : http://www.lg.ca

e-mail : http://www.LGEservice.com/techsup.html

MODEL : WT1485CW

ontents

Important Safety Information

Read this manual

Identification of Parts

Before Starting to Wash

Operating Instructions

Additional Function

Options

Installation Instructions

User Maintenance Instructions

Specifications

Fabric Care Labels

Troubleshooting

Warranty

How to Remove Stains 5

Preparation Before Washing 6

Water Level and Temperature 7

Use of Detergent 8

Use of Softener and Bleach 9

Function of Each Button 10

FUZZY Wash 12

DELICATE Wash 12

QUICK Wash 12

JEAN Wash 12

WOOL Wash 12

SILENT Wash 12

SPEEDY SOAK Wash 13

FAVORITE Wash 14

TUB CLEAN 15

DELAY START (RESERVATION) Wash

Option 17

Washing Option 18

Other Useful Functions 19

Placing and Leveling 20

Connecting Hoses 21

Washer Connections for Portable Model 22

Grounding Instructions 23

User Maintenance Instructions 24

Troubleshooting 26

Warranty 29

Specifications 30

Fabric Care Labels 31

Inside you will find many helpful hints on how to use and maintain your washer

properly. Just a little preventive care on your part can save you a great deal of time and

money over the life of your washer. You will find many answers to common problems

in the Troubleshooting section. If you review our pages of Troubleshooting first, you

may not need to call for service at all.

Important Safety Information

mportant Safety Information

For your safety, the information in this manual must be followed

to minimize the risk of fire or explosion, electric shock, or to

prevent property damage, personal injury, or loss of life.

READ ALL INSTRUCTIONS BEFORE USE.

WARNING!

• Read all instructions before using the washer.

• Do not wash articles that have been previously

cleaned in, washed in, soaked in, or spotted

with gasoline, dry cleaning solvents, or other

flammable or explosive substances, as they

give off vapors that could ignite or explode.

• Do not add gasoline, dry cleaning solvents, or

other flammable or explosive substances to the

wash water. These substances give off vapors

that could ignite or explode.

• Under certain conditions, hydrogen gas may

be produced in a hot water system that has not

been used for 2 weeks or more. HYDROGEN

GAS IS EXPLOSIVE! If the hot water system

has not been used for such a period, before

using the washing machine, turn on all hot

water faucets, and let the water flow from each

for several minutes. This will release any

accumulated hydrogen gas. As the gas is

flammable, do not smoke or use an open flame

during this time.

• Do not allow children to play on or in the

washer. Close supervision of children is

necessary when the washer is used near

children.

• Before the washer is removed from service or

discarded, remove the lid to prevent children

from hiding inside.

• Do not reach into the washer if the basket or

agitator is moving.

• Do not install or store the washer where it will

be exposed to the weather.

• Do not tamper with controls.

• Do not repair or replace any part of the washer

or attempt any servicing unless specifically

recommended in the user-maintenance

instructions or published user-repair

instructions that you understand and have

the skills to carry out.

• See Installation Instructions for grounding

requirements.

GROUNDING INSTRUCTIONS

This appliance must be grounded. In the event of malfunction or breakdown, grounding will reduce the

risk of electric shock by providing a path of least resistance for electric current. This appliance is equipped

with a cord having an equipment-grounding conductor and grounding plug. The plug must be plugged into

an appropriate outlet that is properly installed and grounded in accordance with all local codes and

ordinances.

Do not use an adapter or otherwise defeat the grounding plug.

If you don’t have the proper outlet, consult an electrician.

IMPORTANT SAFETY INSTRUCTIONS

WARNING :

To reduce the risk of fire, electric shock, or injury to persons when using the washer,

follow basic precautions, including the following:

SAVE THESE INSTRUCTIONS

WARNING :

Improper connection of the equipment-grounding conductor can result in risk of

electric shock. Check with a qualified electrician or serviceman if you are in doubt as to whether

the appliance is properly grounded. Do not modify the plug provided with the appliance - if it does

not fit the outlet, have a proper outlet installed by a qualified electrician.

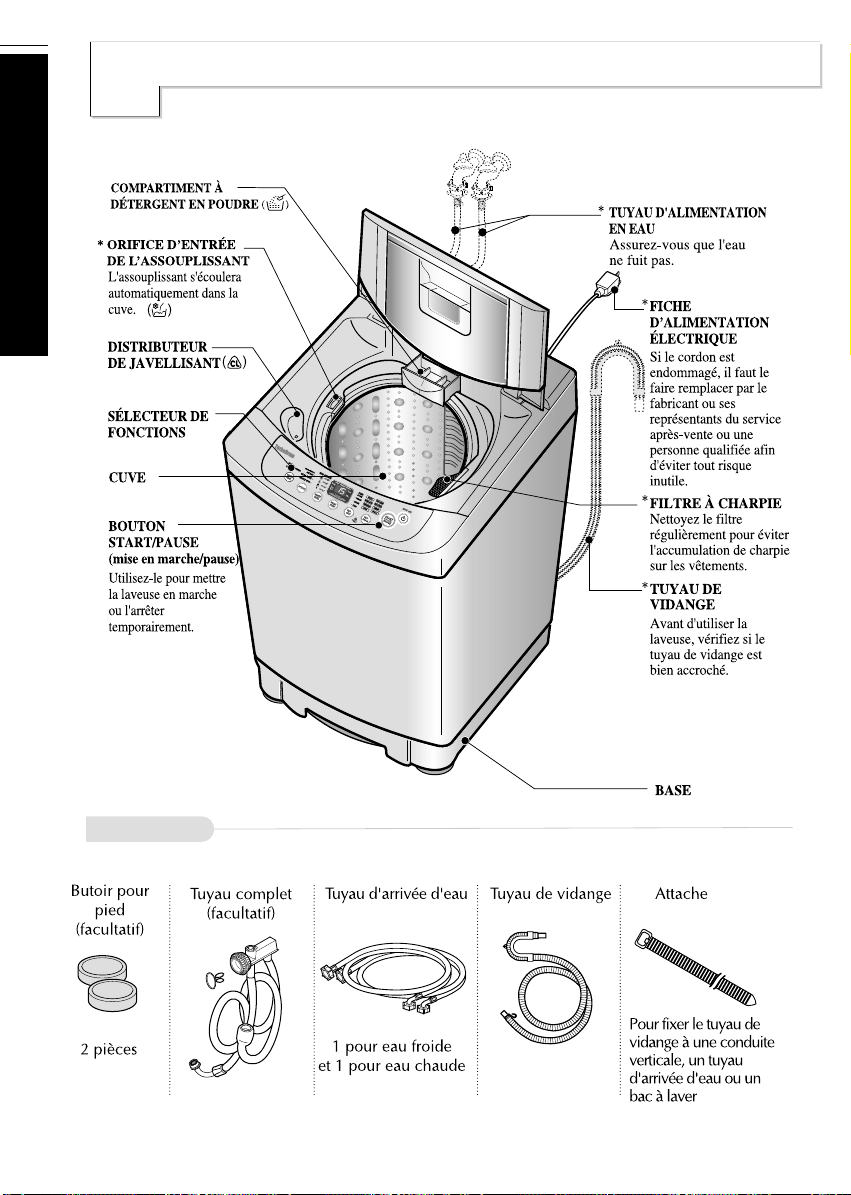

dentification of Parts

Accessories

WATER SUPPLY

HOSE

POWDER

DETERGENT BOX

BLEACH

DISPENSER

FUNCTION

SELECTOR

TUB

BASE

DRAIN HOSE

POWER PLUG

LINT FILTER

START/PAUSE

BUTTON

Use to start or

stop the washing

machine

temporarily.

Make sure the

water does not

leak.

If the supply cord is

damaged, it must be

replaced by the

manufacturer or its

service agents or

similarly qualified

person in order to

avoid a hazard.

Clean regularly to

stop linting on the

clothes load.

Check if the drain

hose is hung up

before operating the

washing machine.

Softner will automatically

flow into the tub.

SOFTENER INLET

Identification of Parts

Inlet hose Drain hose Tie strap

Leg Stopper

(Option)

Complete hose

(Option)

1 Each for cold and

hot water

to secure drain hose

to standpipe, inlet

hose or laundry tub

2 Pieces

Before Starting to Wash

ow to Remove Stains

How to Remove Stains

Pretreating dirt and stains

Brush a little washing detergent dissolved in water onto stains, collars, and cuffs to help shift dirt.

The secret of stain treatment is immediate action.

When an accident happens, plunge the stained area into cold water and sponge it down.

This prevents the stain from setting. Wash as soon as possible afterwards.

• Treat stains AS SOON AS POSSIBLE. The longer they are left, the harder it is to remove them.

• Always consider the type of fabric you are treating to make sure you do not use a water temperature

that is too hot or a treatment that will alter the color of the fabric.

It pays to pre-wash products and solvents on an inconspicuous part of the garment first.

• Place the garment being treated on an absorbent cloth, such as an old towel.

Work from the reverse side of the stain, as this can force the stain off the fabric instead of through it.

• Use cold or warm water on unknown stains as hot water can set some stains.

• Some stains are not easily seen when the fabric is wet. Air dry the stained garment to be sure the stain

has been removed, as heat from a dryer may set the stain.

• Take care with stain removal treatments as they are often flammable and highly poisonous.

Do not use them in your washer as they may damage the paint or plastic components.

• Some pretreatment sprays or liquids can damage control panel of your washer.

Diaper Sanitizers

• Diaper sanitizers are very corrosive to metal surfaces. DO NOT soak diapers in sanitizers in your

washer or tip the contents of the diaper bucket into your machine.

Rinse and wring diapers out thoroughly before placing them in your machine.

Diapers

• Scrape off any excess baby cream, such as Vaseline , from the diapers before washing and

handwash to prevent the cream being transferred to other items in the wash.

Before Starting to Wash

Clothes like downs and woolens are lightweight,

large, and float easily. You can use a nylon laundry

washing bag specifically designed for washing light

items...

If the laundry floats during the

wash cycle, it may become damaged.

Use dissolved detergent to prevent the

detergent from clumping.

reparation Before Washing

• Check all pockets are empty. Things such as nails, hairclips, matches, pens, coins, and keys

can damage both your washer and your clothes.

• Mend any torn garments or loose buttons. Tears or holes may become larger during washing.

• Remove belts, underwires, etc. to prevent damage to the machine or your clothes.

• Pretreat any dirt and stains.

• Make sure the clothes are washable in water.

• Check the washing instructions on care label. (Refer to page 30.)

To get the best results, different fabrics is needed to be washed in different ways.

• SOIL (Heavy, Normal, Light) Separate clothes according to the type and amount of soil.

• COLOR (Whites, Lights, Darks) Separate white fabrics from colored fabrics.

• LINT (Lint Producers, Collectors) Separate lint producers and lint collectors.

• Lint Producers Terry cloth, Chenile, Towels, Nappies, Diapers

• Lint Collectors Synthetics, Corduroy, Permanent Press, Socks

Sorting

Check before Loading

Look for a care label on your clothes. This will tell you about the fabric content of your garment

and how it should be washed. (Refer to page 30.)

Sort clothes into loads that can be washed with the same wash cycle, water temperature, and spin speed.

Care Labels

Use nylon nets for long, delicate items.

For laundry with long strings

or long length , a net will prevent

tangling during washing.

Fasten zippers, hook, and strings to make sure

that these items don't snag on other clothes.

Nylon net is not supplied by LG.

•

Light and Large-sized Clothing

•

Long laundry items

•

Load Size

The water level should be greater than the amount of laundry. Load laundry loosely no higher than the top row of

holes in the washer tub. To add items after washer has started, press the START/PAUSE button and submerge

additional items. Close the lid and press the START/PAUSE button again to restart.

Fire Hazard

Never place items in the washer that are

dampened with gasoline or other flammable fluids.

No washer can remove oil completely.

Do not dry anything that has ever had any type of

oil on it (including cooking oils).

Doing so can result in death, explosion, or fire.

WARNING

WIRE

Before Starting to Wash

ater Level and Temperature

Water Temperature

• You can change the water temperature by pressing the WATER TEMP. button.

The temperature of the water impacts the effectiveness of all laundry additives and, therefore, which

results in wash performance. We recommend the water temperature as follows :

• Temperature below 65˚F (18˚C) will not activate laundry additives and may cause lint, residue, poor

cleaning, etc. In addition, detergent manufactures and care labels define cold water as 80~85˚F

(26.5~29.5˚C).

If the temperature of the water in the tub is cold to your hands, the detergent will not be activated

and clean effectively.

• This machine detects the quantity of laundry automatically,

then sets the water level and proper amount of detergent.

• When you select a wash program, the water level and

amount of detergent (to be used) will be shown on the

control panel.

• When the water level is automatically detected, it may

differ depending on the quantity of laundry even though

the same water level is indicated on the control panel.

Water Level

(refer to p10)

• If you do not specify the water level ‘L(Large)’ will be automatically selected.

Note

* When washing in cold water, additional steps may be needed:

- Adjust detergent amount and pre-dissolve detergent in warm water

- Pretreat spots and stains

- Soak heavily soiled items

- Use appropriate bleach

HOT 120 - 140˚F : White items, diapers, underclothes, and heavily soiled, colorfast items.

(49 - 60˚C)

WARM 85 - 105˚F : Most items

(29.5 - 40.5˚C)

COLD 65- 75˚F: Lightly soiled items

(18-24˚C)

Before Starting to Wash

se of Detergent

Amount of Detergent

• Follow the directions on the detergent package.

• Using too little detergent is a common cause of performance problems.

• Use more detergent if you have hard water, large loads, greasy or oily soils, or lower water temperature.

• The correct amount of detergent will vary depending on the amount of soil in your clothes.

(Jeans and work clothes may need more detergent while bath towels need less.)

• For liquid and concentrated detergent, follow the recommendations of the detergent manufacturer.

To see if you are using the correct amount of detergent, lift the lid of your washer about half-way during

the wash. There should be a thin layer of foam over the surface of the water. Lots of foam seems to be

good, but it does not contribute to washability. No foam means not enough detergent has been used; soil

and lint can settle back on the clothes or the washing machine.

• We recommend powdered detergent for the detergent box.

• Soap or granulated soap powders should not be used in your washing machine to prevent build-up.

• When washing woolens, remember to use a detergent suitable for washing woolens.

If excessive detergent is used, the rinse will not be as clean and efficient.

Also, it could cause environmental pollution, so measure and add detergent accordingly.

Attention

Choosing the Right Detergent

• Pull out the detergent box and deposit the

appropriate amount of detergent .

Adding the Detergent

• Some detergents MUST be fully dissolved before adding to your machine to get the best wash results.

Check the instructions on the detergent package.

• If you add powdered detergent to the wash tub directly, it is essential that the required amount be fully

dissolved in hot water before being added to warm or hot water for the actual wash.

Pre-dissolving detergent in warm water when washing in cold water can improve its performance.

Note

Dónde

deposita el

detergente

Dispensador de detergente en polvo.

Where you

deposit the

Detergent

Powder Detergent Box

( )

Before Starting to Wash

se of Softener and Bleach

Available Fabric Softener Type

• Do not use concentrated fabric softener. This may cause some problems in automatic dispensing.

• For more details, refer to the softener product instructions for use.

Depositing Fabric Softener

• Don't use softener with detergent. Softener is dispensed into the last rinse water.

• When using concentrated softener, dilute 1 oz. (30ml) of softener with 1 oz. (30ml) of fresh water.

• When filling dispenser, do not splash or overfill. It may stain clothes.

• Never pour fabric softener directly on clothes. It may stain them.

• Never pour fabric softener directly on clothes. It may stain clothes.

• If spotting occurs, wet and rub with dishwashing liquid (or mild bar soap) and rewash.

• Add 60ml (2 oz.) of fabric softener in the dispenser when

starting the washer.

It will be dispensed into the final rinse at the proper time.

See the attention, below, for using concentrated fabric

softener in the dispenser.

Depositing Bleach

• Separate the laundry to be bleached.

• Measure liquid bleach carefully by the instructions on the bottle.

• Before starting the wash, pour measured amount of bleach directly

into the bleach dispenser.

• Avoid splashing or overfilling. If you prefer to use

powdered bleach, add it into the detergent box with your detergent.

• The bleach inlet dilutes liquid bleach before it reaches into your

laundry.

Using Bleach

Using Softener

Check fabric care labels for special instructions.

Attention

• Never pour undiluted liquid bleach directly onto the clothes or into the wash tub.

This may damage the laundry.

• Do not mix chlorine bleach with ammonia or acids such as vinegar and/or rust remover.

Mixing can produce a toxic gas which may cause death.

• Do not pour powdered bleach into the bleach inlet.

Powdered bleach should be dissolved with water to be deposited into the bleach inlet.

• For more details, refer to the product instructions for use.

Bleach inlet

( )

Operating Instructions

unction of Each Button

● The FUZZY program is used for average

day-to-day washing.

● Press the POWER button to turn power on.

● Load clothes.

● Press the START/PAUSE button.

● The water level lights will scroll up and down while

the washer is determining the optimum water level

for your load.

● Add detergent, bleach, and softener as desired

into the appropriate dispenser.

● Close the lid.

Fully automatic control

* For optimizing the washing algorithm, the displaying time may be changed during washing-increased by

8minutes at maximum and decreased by 4 minutes at maximum.

* If the Detergent quantity is put more than the standard, for increasing the rinsing performance, it automatically

adds rinsing, and the remaining time may be increased.

* The standard detected by the sensor changing the algorithm is set by the normal standard. It may not be same to

the washing habit of a specific user. So, it does not matter that the user uses it according to her/his washing habit.

DELAY START (RESERVATION) BUTTON

• Use to set a delayed finishing time.

• The time increases when the button

is pushed.

• The following settings are indicated

as the button is pushed 3

4 5

...11 12 14 16 ...46

48 3 HOUR.

• To cancel delay time, turn the power

switch off.

(refer to page 16)

• Use to adjust the WATER LEVEL as required. The

appropriate amount of Detergent is shown next to the

WATER LEVEL in the WATER-DETERGENT diagram

• WATER LEVEL is automatically selected for FUZZY

program.

The following settings are indicated as the button is pushed

LARGE LARGE . EX-LARGE

EX-LARGE SMALL SMALL • MEDIUM

MEDIUM MEDIUM • LARGE LARGE

WASHING CONDITION INDICATOR

• It only operates in FUZZY Program.

• During being detected by the sensor, the LED flashes green, orange

and red in turn. And, after detecting, the LED lights a specific color according to the detecting

condition as follows:

If the current washing condition (Detergent quantity, Water Temperature, water quality, etc.) is

determined as better than the standard one, it optimizes the algorithm to save the energy by

decreasing washing time/strength, and the LED automatically turns to red.

If the current washing condition is determined as worse than the standard one, it optimizes the

algorithm by increasing washing time/strength, and the LED automatically turns to orange.

If the current washing condition is determined as equal to the standard one, the algorithm has

no change and the LED turns to green.

• Use to select Water Temperature.

Pressing the button allows you to select

WARM (HOT&COLD) HOT

COLD WARM (HOT&COLD)

respectively.

WATER TEMPERATURE BUTTON

OPTION BUTTON

WATER LEVEL BUTTON

(INDICATION OF DETERGENT AMOUNT)

• According to kinds of

laundry, Air Dry, soiled

extent or washing habit you

can select suitable OPTION

manually.

• By pressing the button

OPTION is changed.

(refer to page 17)

Note

Operating Instructions

Other programs are selected as follows:

● Press the POWER button to turn power on.

● Load clothes.

● Add detergent, bleach, and softener as desired in the appropriate dispensers.

● Select water temperature, water level, program, and wash options as described below.

● Close the lid and press the START/PAUSE button.

Manual control

* The sensor for a Detergent quantity is designed to detect based on a synthetic Detergent powder. If you put a

liquid one or a natural one or too much bleaching agent, the detecting ability of the sensor may be decreased.

* Because the detecting ability of the sensor may be decreased by using it for a long time, periodically use

TUB CLEAN course to clean the tub. (refer to page 15)

* Even if the water level or the water temperature are changed by the user in FUZZY Program,

the sensor will still work. The sensor algorithm may differ according to models.

* The control panel may differ according to different models.

TIME LEFT, DELAY START (RESERVATION), ALARM INDICATION

• Time left - During operation, the remaining time is indicated.

• DELAY START INDICATION (RESERVATION) - When

DELAY START (RESERVATION) program is selected, it

indicates the finishing time. (RES.=DELAY)

• Alarm indication -When an error occurs, an error message

appears to indicate the abnormality. For example, indicates

that the lid is open.

CHILD LOCK FUNCTION

• Use to lock or unlock the control

buttons to prevent settings from

being changed by a child.

To lock, push the PROCESS and

PROGRAM buttons

simultaneously and to unlock

push them one more time during

the washing process.

(refer to page 19)

START/ PAUSE BUTTON

• Use to start or pause the

washing process.

• Repeats start and pause by

pushing the button.

PROCESS BUTTON

• Use to select SPEEDY

SOAK Wash, Rinse

and Spin functions as

desired.

AUTO OFF

(POWER) BUTTON

• Use to turn the power on or

off.

• Push again and power goes

on or off

• The power goes off

automatically about 10

seconds after the wash is

finished.

PROGRAM BUTTON

• Use for selecting wash program.

• This button allows you to select 4 different

programs for different kinds of laundry and

dirtiness.

• program selections light up in sequence as

follows:

FUZZY DELICATE QUICK

WASH JEAN WOOL SILENT

FAVORITE TUB CLEAN

FUZZY

etc. Select the desired program by pressing

the button.

Operating Instructions

ashing Programs

Press the POWER button to turn the power on.

Press the PROGRAM button to select the washing program.

Thick and heavy clothes or those which are excessively dirty like jeans or working

uniforms can be washed.

Delicate clothes (lingerie, woolens, etc.) which may be easily damaged can be washed.

• Before washing your woolens, check the care label for the washing instructions. (Machine washable

woolens have been specifically modified to prevent felting when they are machine washed. Most

handknitted garments are not made of machine washable wool so we recommend that you wash them

with hand.)

• When washing woolens, use a mild detergent recommended for washing wool.

• Hand washed woolens may be spun in the washing machine to reduce the time to dry.

• To dry woolens lay down them flat on a towel and pat into shape. Dry woolens out of direct sunlight.

(The heat and tumble action of a dryer may cause shrinkage or felting of woolen garments.)

Some underlaid woolens and sheepskin products machine may cause pump blockages during washing.

• Ensure that the whole article is suitable for machine washing and not just the backing material.

JEAN Wash

WOOL Wash

Quick Wash can be selected to wash lightly soiled clothes for a short time.

QUICK Wash

Use this program to wash quietly at night.

SILENT Wash

Delicate clothes (lingerie etc.) which may be easily damaged can be washed.

DELICATE Wash

Use this program for normal clothes except woolens and lingerie.

FUZZY Wash

• When you press the START/PAUSE button the light will blink.

Add the laundry and press the START/PAUSE button.

• The appropriate quantity of detergent is marked next to the water

level of WATER-DETERGENT.

(Optional step) If desired, add measured bleach or fabric softener

to the each dispenser. (Refer to page 9.)

Add the detergent.

• When the lid is open the machine will not operate and

an alarm signal will remind you to close the lid.

• Water will be supplied for up to 2 minutes after the start of the wash

to supplement the water which the laundry has absorbed.

Close the lid.

Attention

Operating Instructions

PEEDY SOAK Wash

Use this mode to wash normal clothes or thick and heavy clothes which are excessively dirty.

SPEEDY SOAK mode can be used with FUZZY or JEAN program.

Press the AUTO OFF (POWER) button to turn power on.

Press the PROGRAM button to select the washing program.

SPEEDY SOAK will not work in WOOL and TUB

CLEAN, DELICATE, QUICK WASH Program.

Add the Detergent.

• The appropriate quantity of Detergent marked next to

the WATER LEVEL of WATER-DETERGENT.

• The WATER LEVEL and the amount of Detergent to

be used will be shown and water will be supplied.

• Water will be supplied for 2 minutes after the start of the

wash to supplement the absorbed water by the laundry.

Add the laundry and press the START/PAUSE button.

Close the lid.

• When the wash program ends, the buzzer will ring for

10seconds before the Power goes off automatically.

Finish

Keep pressing the PROCESS button until the SPEEDY SOAK

light is on and then Wash, Rinse, Spin lights are on

simultaneously.

Until the washing process is completed, the SPEEDY SOAK

light is on.

Operating Instructions

AVORITE Wash

Pressing the FAVORITE button allows you to store your FAVORITE wash conditions in

the normal cycle memory and then recall it for use at a later time.

Press the AUTO OFF (POWER) button to turn power on.

Select the FAVORITE program.

Select your FAVORITE wash conditions.

Press the START/PAUSE button to store & start your FAVORITE wash cycle.

Power turns off automatically after wash.

Note

To recall your FAVORITE cycle.

1. Press POWER on.

2. Select the FAVORITE cycle by pressing the PROGRAM.

3. Press the START/PAUSE button. Then the wash cycle starts.

• Press the WATER TEMP. button to select wash Water Temperature.

• Press the WATER LEVEL button to select

WATER LEVEL.

• Press the OPTION to select OPTION.(Extra Rinse, Gentle Spin)

• Press the PROCESS button to select PROCESS(WASH, RINSE,

SPIN) respectively you want to store.

Operating Instructions

UB CLEAN

If scrud is allowed to build-up in the machine it can result in stains on your clothes or unpleasant smell

in your washer.

Scrud is the way build-up that can occur within any washer when the fabric softener comes into

contact with Detergent, and according to particular degree of dirtiness or quality of water to be use, in

these case, use this program to clean inner tub and outer tub.

• Do not use Detergent box.

• Do not place any laundry inside tub.

• Ex-Large WATER LEVEL is set automatically.

• Left time is displayed.

Press the POWER button to turn power on.

Press the PROGRAM button to select the TUB CLEAN program.

After 10 minutes of water supplement. Add the oxygenated bleach

(about 300mL).

Press the START/PAUSE button.

• When the lid is open the machine will not operate, and an

alarm signal will remind you to close the lid.

Close the lid.

Note

• Before using this program remove lint inside lint filter.

• When using this program, do not place any laundry inside tub.

• This program takes about 3 hours to be completed.

• After using this program, remove dirt inside filter.

• After finishing this program, open the lid of wash to remove irritant odor.

• Do not pour bleach into the tub directly. It might cause damage the tub.

• Do not leave diluted oxygenated bleach inside tub for long time.

It rusts the tub must drain the remained diluted oxygenated water out.

• Use this program once for every month.

• Do not use this program repeatedly.

Additional Function Options

ELAY START (RESERVATION) Wash

DELAY START(RESERVATION) Wash is used to delay the finishing time of the

operation. The hours to be delayed can be set by the user accordingly.

The time on the display is the finishing time, not the start time.

Press the POWER button to turn power on.

Press the PROGRAM button to select the washing program.

Add the Detergent.

Add the laundry and press the START/PAUSE button.

Press the DELAY START (RESERVATION) button to set the time when

the delayed washing is to be completed.

Close the lid.

Select the program for laundry on the Control panel.

This program will not work in WOOL and DELICATE,

TUB CLEAN Program.

• How to set the delay time.

Example : It’s 7 a.m. now. If you’d like your wash to finish at

9 p.m. set the time as in the figure below.

When you push the button the reservation time changes

4 5 ...12 14 16 ... 48 3] repeatedly.

• The appropriate quantity of Detergent marked next to the

WATER LEVEL of WATER·DETERGENT.

• When the lid is open the machine will not operate, and an

alarm signal will remind you to close the lid

• When you press the START/PAUSE button the light will

blink.

• Water will be supplied for 2 minutes after the start of the wash

to supplement the water the laundry has absorbed.

Finish

• The washing will be finished according to the delayed time.

• If the lid is open, the machine will not work, and an alarm signal will alarm to remind you to close the lid.

• To select washing program, spinning time, WATER LEVEL or HOT/COLD manually, press the DELAY

START (RESERVATION) button and select the desired option. Then press the START/PAUSE button.

• When the laundry cannot be taken out immediately after the wash program ends, it is better to omit the

spinning program . (The laundry will be wrinkled if left for a long time after spinning.)

Note

(RES.=DELAY)

Additional Function Options

ption

Press the POWER button to turn power on.

Press the Option button untill above AIR DRY light is on.

• Turn Power on.

This cause is used to air dry of your laundry and tub dry

ARY DRY

Press the START/PAUSE button.

Gives additional one deep rinse

eg.) If you want EXTRA RINSE, you must add fabric softener manually

when indication beep rings in the final rinse. This maximize the fabric

softener function.

EXTRA RINSE

■ Select "Air Dry" 30min ➔ Tub Dry

-Use this mode to keep inner tub from getting moldy caused by remaining moisture.

- Do not place any laundry inside tub.

- Use this mode once a week.

Caution) For better performance, put drain hose down to the floor so that water inside will be

completely drained out.

■ Select"Air Dry" above 1 hour

- Use this mode to reduce the drying time by minimizing remaining moisture on the laundry.

- In general, this is very effective on synthetic items(100% polyester).

- Do place laundry which is evenly distributed(Under 2kg).

- For normal clothes : Select 1 hour

- For synthetic items(100% polyester): Select 2 hours or 3 hours(on some models)

Note

Closed the lid.

Gives GENTLE SPIN instead of normal spin.

GENTLE SPIN

One or more OPTIONS (Extra Rinse, Gentle spin) can be selected for FUZZY and JEAN

washing program. Wash program is changed as follows according to selected OPTIONS.

“AIR DRY” can be selected, after turning on the power and “AIR DRY” times can be changed

by pressing the “OPTION” button.

Additional Function Options

ashing Option

When you only need the Wash, Wash/Rinse or Rinse cycles, these can be set

manually

Press the AUTO OFF (POWER) button to turn power on.

Add the laundry into the washing tub.

Press the START/PAUSE button.

Press the WATER LEVEL button, to control the WATER LEVEL

according to the amount of laundry. If you do not choose anything, it is

set the Large WATER LEVEL automatically. (reper to p10)

Add the Detergent and close the lid.

• Press the PROCESS button until above Option Washing

light is on. (reper to p11)

• When you want to only drain, wait until the water in the

washing tub drains completely and then, turn off the power.

• When a Wash, Wash/Rinse or Rinse only option is selected, the water will not be drained off after

the wash is completed.

• If you do not specify the WATER LEVEL, then Medium will be automatically selected.

• If only Rinse is selected, the process will start from Water Supply.

Note

Wash , Wash+Rinse , Rinse , Rinse+Spin , Spin only options

Additional Function Options

ther Useful Functions

Press the POWER button.

Child Lock Function

• Turn Power on.

• After all washing conditions are set according to the

manual.

• During the wash program, all the buttons are locked until

washing is completed or until the child- lock function is

deactivated manually.

• “ ” and the remaining time will be displayed alternately

in child-lock mode.

How to Lock

Press the START/PAUSE button to start washing.

If you want to unlock during wash, press both the PROCESS and the PROGRAM

button simultaneously again.

How to Unlock

Press both the PROCESS button and the PROGRAM button simultaneously.

If you want to lock all the keys to prevent settings from being changed by a child, you can use the child

lock option.

Mute Option

If you want to use the washing machine without alarm signal sounds, press both the WATER LEVEL

and PROCESS buttons simultaneously.

To make buzzer work, press both the WATER LEVEL and PROCESS buttons simultaneously one

more time.

Installation Instructions

lacing and Leveling

Check that the machine is level

Open the lid and look from above to see if it is

same as shown. Check that the bubble of the level

indicator is placed in the center.

Please ensure that transit restraint has been removed before operating your machine.

more than 4”

than

1”

more than 1”

Place the machine on a flat and firm surface which allows proper clearance.

Concreate flooring is best. Washer should not be installed

on rugs or exposed to the weather.

We suggest a minimum clearance of 1” from right and left

sides and 4” from rear wall.

Caution

If the washer is installed on a uneven,weak or tilted floor causing excessive vibration,

spin failure or “ ” error can happen to it.

It must be placed on a firm and level floor to prevent spin failure.

Top view of the machine

Level indicator

Washer with Casters

An insecure installation may cause walking during spin cycles because the washer has casters for

convenience to move.

To protect it from walking, place the leg stoppers, which are provided as a accessory, under the

two front legs of washer as shown in the figure.

Caster

Leg Stopper

Caution

If the power is supplied from a cord extension set or generator, the cord extension set or

electrical portable outlet device should be positioned so that it is not exposed to splashing or

ingress of moisture.

Installation Instructions

onnecting Hoses

Connect the water supply hose to the tap.

Push the water supply hose up so that the sealing

washer within the hose can adhere completely to

the tap.

Tighten it by turning to the right.

Connect water supply hose to the machine.

Verify there is a sealing washer

inside the connector.

Check water leakage.

Connect the water supply hose to inlet valve of

the washing machine, and then lock it by turning

the hose connecting part.

After connecting the hose, open the tap

to check for any water leakage.

Water Supply Hose

Sealing Washer

Water

Tap

Fit the end of the drain hose to the outlet of the

drain pump of washer and tighten the clamp.

Drain Hose

• To prevent siphoning, the drain hose should not be extended more than 2” from the end of the hose guide.

• The discharge height should be approximately 36 ~ 47” from the floor.

Note

Put the other end of the drain hose

over the standpipe or wash tub.

To prevent accidental dislodging

secure the drain hose to the standpipe,

inlet hose or laundry tub with the tie

strap provided in the parts package.

Inlet

Valve

Drain Hose

Hose

Guide

36~47”

within 2”

Tie Strap

Hose Connector

Sealing Washer

Installation Instructions

asher Connections for Portable Model

Use the Complete hose provided with the washer for a one-faucet connection.

Make sure the temperature selector is set at cold

One-Faucet Connections

Remove the complete hose from

inside the washer

Tighten the water filter to the faucet.

Attach the water supply hose to the cold water

valve inlet (BLUE color).

Make sure the washer is inside the complete hose

before tightening.

Tighten the hose, ensuring the threads are aligned

properly for tightest fit. Inspect for kinks or

binding of the hose.

Connect to valve inlet

Tighten water filter

Attach the faucet connector to the faucet adapter

by pulling down on the locking collar while

lifting up on the connector until it snaps into

place. Make sure the water filter provided is in

place.

Connect to water supply

Attach the drain hose to the rear of the washer.

Install the clamp on the drain hose and tighten

to prevent leakage of water.

Connect drain hose

[ Complete Hose ]

Drain hose

Water

Supply Hose

Clamp

Faucet Connector

Water Filter

Faucet

Water Filter

Locking

Collar

Faucet Connector

Installation Instructions

rounding Instructions

Grounding Instructions With Ground Insert Space Terminal

If the AC current outlet has no ground terminal,

separate grounding is required.

Note that AC power outlet configurations

may differ from country to country.

If your outlet has no ground terminal or does not

match your plug on the washer,

consult a qualified electrician.

DO NOT change or modify the plug or the outlet.

Outlet with ground terminal

(may vary)

• To prevent a explosion, do not connect ground to a gas pipe.

• Do not connect ground to telephone wires or lightning rods.

This may be dangerous during electrical storms.

• Connecting ground to plastics has no effect.

Caution

Electrical Shock Hazard

Plug into a grounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can result in death, fire, or electrical shock.

WARNING

Caution

CAUTION concerning the Power Cord

Most appliances recommend they be placed upon a dedicated circuit; that is, a single outlet circuit

which powers only that appliance and has no additional outlets or branch circuits. Check the

specification page of this owner's manual to be certain. Do not overload wall outlets. Overloaded wall

outlets, loose or damaged wall outlets, extension cords, frayed power cords, or damaged or cracked

wire insulation are dangerous. Any of these conditions could result in electric shock or fire.

Periodically examine the cord of your appliance, and if its appearance indicates damage or

deterioration, unplug it, discontinue use of the appliance, and have the cord replaced with an exact

replacement part by an authorized servicer. Protect the power cord from physical or mechanical abuse,

such as being twisted, kinked, pinched, closed in a door, or walked upon. Pay particular attention to

plugs, wall outlets, and the point where the cord exits the appliance.

User Maintenance Instructions

ser Maintenance Instructions

• Turn off taps to prevent the chance from flooding.

• Always unplug the power cord when not in use.

When you have finished washing

Inner-Tub Leave the lid open after washing to allow moisture to evaporate.

If you want to clean the inner-tub, use a clean soft cloth dampened with liquid detergent,

then rinse. Do not use harsh or gritty cleaners.

Inlet Hoses Hoses should be replaced every 5 years.

Exterior Immediately wipe off any spills. Wipe with damp cloth.

Try not to hit surface with sharp objects.

Long Vacations Be sure water supply is shut off at faucets.

Drain all water from hoses if weather will be below freezing.

These might damage your washing machine

• Concentrated bleaches and diaper sanitizer will cause damages to the paintwork and components of your washer.

• Hydrocarbon solvents, such as gasoline, paint thinners, lacquer thinners, etc. can dissolve plastic and blister

paint. Be careful when washing garments stained with these solvents as they are flammable. DO NOT put them

in washer or dryer.

• Some pretreatment sprays or liquids can damage your washer's control panel.

• Use of dyes in your washer may cause staining of the plastic components. The dye will not damage the machine

but we suggest you thoroughly clean your washer afterwards. We do not recommend the use of dye strippers in

your washer.

• Do not use your washer lid as a work surface.

• Clean your machine regularly.

• Cold water washing results in build-up.

We recommend warm or hot wash at regular intervals for example, approximately every 5th wash.

• Fabric softener of thinner consistency is less likely to leave the residue on the dispenser and contribute

to build-up.

Scum is the name given to the waxy build-up that can occur inside any washer when the fabric softener

comes into contact with detergent.

This build-up is not due to a fault of the washer. If scum has accumulated in the machine,

it can result in stains on your clothes or an unpleasant smell in your washer.

If you use fabric softener or do regular cold water washing, it is important that you occasionally clean

the inside of your machine as following;

1. Fill your machine with hot water. Add chlorine bleach or equivalent for cleaner.

Measure the amount of cleaner carefully according to instructions on the bottle.

2. Select wash cycle and operate. Repeat it 2 or 3 times.

3. Stop the machine and open the lid. Leave it to soak overnight.

4. After soaking, drain and run through a regular cycle.

We do not recommend that you wash clothes during this procedure.

Note

If you wish to use fabric softener, we recommend

How to clean the inside of your washing machine

User Maintenance Instructions

ser Maintenance Instructions

Check it if water leaks after reassembling. (The gasket is in the cap.)

To Clean the Pump Casing

Caution

To Clean the Filter in the Inlet Valve

Close the tap before turning off the

power. Select both hot/cold and then

press the START/PAUSE button to

remove water remaining in the inlet

hose completely.

In case the water supply is impure, check substances such as stones or sand in the filter. If the filter is clogged

with dirt, water cannot flow into the washer. Clean the filter regulary. (The figure of power cord and water tap

may vary by country.)

After disconnecting the inlet

hose, remove the filter from

the inlet valve by hand or

with tools. Then remove dirt

with a brush, or etc.

Turn off the power and

disconnect the power

cord.

Replace the filter into the water

inlet after cleaning it.

1 2

3 4

Before cleaning the filter, water remaining in the water supply hose should be emptied

Caution

To Clean the Lint Filter

Turn the net inside out to

remove dirt and rinse it

with water.

Pull out the lint filter from

the tub in the direction

shown below.

Replace the filter to

the original location.

Push the lip of the filter

until a pop sound is heard.

1 2 3

Note

• If the lint filter is worn out or damaged, contact an LG Service Center for new one.

• The amount of collected lint depends on the load size and type.

Clean the lint filters as necessary.

Cap

Filter

Guide rib

Filter

Place a towel on the

floor under the drain

pump cap. Excess

water may flow out.

Remove any foreign

objects and fluff inside

pump casing and from the

filter.

Replace the cap. Insert the filter along

the guide ribs inside the pump casing.

Filter must face the guide ribs inside

pump casing and securely turn the cap

clockwise.

1 2 3 4

Turn the cap

counter-

clockwise and

pull it out.

Troubleshooting

roubleshooting

Look for your problem below, then check the things we suggest. More often than not, this

will give you the answer to your problem, and you’ll be able to carry on without having to

telephone your service center.

WASH PROBLEM

Possible CausesProblem

What To Do

• Separate lint producers from lint collectors.

• Wash small loads for a shorter time than larger loads.

• Some lint is normal. Using the dryer should remove

any lint not removed by the washer.

Detergent on

clothes

Lint or residue

on clothes

Incorrect sorting

Wash time too long

Natural by product

when washing

certain items

Detergent does

not dissolve

Incorrect use of

fabric softener

Dye transfer

Not enough

detergent used

A build-up caused

by the interaction

of fabric softener

and detergent.

Pins, snaps, hooks,

sharp buttons, belt

buckles, zippers,

and sharp objects

left in pockets

Chemical Damage

a. Chlorine Bleach

b. Battery Acid

c. Hydrogen Peroxide

d. Skin & Hair Care

Products

Non-chemical Damage

a. Age & Normal Use

b. Poor Construction

c. Overloading

d. Mice & Insects

e. Sunlight

• Use warmer water for wash.

• Try pre-dissolving the detergent in warm water.

• Try a liquid detergent.

Black spots on

clothes

• When filling dispenser, do not splash or overfill.

• Never pour fabric softener directly on clothes.

• Separate whites or lightly colored items from

dark colors.

• Wash and dry non-colorfast clothes separately.

• Insufficient detergent for the amount of soil on the

clothes can remain black marks on clothes.

• Cleaning the inside of your washing machine.

(Refer to page 9.)

• Fasten snaps, hooks, buttons, and zippers.

• Remove any loose support wires.

• Remove objects in pockets.

• Turn knits (which snag easily) inside out.

• Dilute bleach and use the dispenser.

(Refer to page 9.)

• Pay attention to loads stained with acids or skin

and hair care products - these can remove color

and cause holes or tears in fabrics.

• Check construction carefully when purchasing.

• Mend any damage before laundering.

Fabric damage

(snags, holes,

tears, rips or

excessive wear)

Troubleshooting

roubleshooting

WASH PROBLEM

Possible CausesProblem

What To Do

• Use warmer water temperature.

• Select the wash temperature according to soil type.

For example, blood and mud are better in cold water,

while oily soils are better in warmer water.

• Brush a little detergent dissolved in water or liquid

detergent or suitable prewash product onto stains,

collars, and cuffs to help shift dirt.

• Wash stains as soon as possible.

The longer they are left the harder to be removed.

• Select load size to match clothes load.

• White clothes are better washed separately.

Separate light and heavily soiled items, as clothes

restained from dirty washed water.

• Various size of load mixture is recommanded

(e.g. full loads of sheets may not wash that well.)

• Detergent for load size or amount of soil is not

enough. Hard water requires more detergent

than soft water.

The laundry

isn’t clean

Water temperature

is too cold.

Water temperature

is not correct.

Stain is not

pretreated.

Washer is

overloaded.

Incorrect sorting

Insufficient

detergent

Result of normal

wear on polycotton

blends and fuzzy

fabrics

• While this is not caused by the washer, you

can slow the pilling process by washing

garments inside out.

Pilling

Not enough

detergent

Water is not hot

enough.

Washer is

overloaded.

Dye transfer

Use more detergent (especially with larger loads).

Make sure water heater is delivering water at

120˚F.

Select load size to match clothes load.

Sort clothes by color. If fabric label states wash

separately, unstable dyes may be indicated.

Grayed or

yellowed

clothes

Gulping sound

after drain and

before spin.

Load is unbalanced

Washer is not level

Floor not strong

enough to support

washer

This is normal.

Redistribute load

Level washer (Refer to page 20.)

Relocate washer (Refer to page 20.)

Washer makes

Noise

Troubleshooting

roubleshooting

Symptom Error Message

Check up

Is the water tap shut off?

Is the water supply cut off ?

Is the tap or water supply hose frozen ?

Is the water pressure low or is the filter of the inlet

valve clogged with impurities?

Is the Cold hose connected to Hot inlet valve?

Are the hot and cold supply hoses comected to the

proper inlets?

Drainage Failure

Water Supply

Failure

Is the drain hose positioned correctly?

Is the drain hose bent or placed too high?

Is the internal part of the hose or drain pump

clogged with impurities?

Check if electric power has gone off.

Spin Failure

Is the laundry evenly balanced?

Is the washing machine placed on a flat surface?

Is the lid closed?

Door(Lid) Open

Internal sensing

failure

Power failure

Overflow failure

Ask for help at the Service Center.

Call (888)542-2623[LG-CANADA]

Warranty

arranty

Specifications

pecifications

Model WT1485CW

Type Fully automatic washer

Tub capacity 2.6 cu.ft.

Electrical ratings 120 V, 60 Hz

Standard amount of water

Approx. 19

gal. (75 L)

(EX-LARGE water level)

Standard amount of water used

Approx. 39

gal. (150 L)

(EX-LARGE water level)

Washing system Drum rotating system

Water tap pressure 4~115 PSI (30-800 kPa)

Outer dimension 23

(W) X 23

(D) X 36

(H) in.

590 (W) X 606 (D) X 928 (H) mm

Weight 90

lbs. (41kg)

Inlet water pressure

max.115 PSI (800 kPa)

min. 4 PSI (30 kPa)

Electricity supply 120 V

60 Hz sinusoidal

”

MInimum height of taps

to clear the top of machine

”

Standpipe

36~47”

”

Allowing for

adjustable feet

Fabric Care Labels

abric Care Labels

Below are fabric care label symbols that affect the clothing you will be laundering.

WASH LABELS

DRY LABELS

BLEACH LABELS

Machine

wash

cycle

Water

temperature

Tumble

dry

Heat

setting

Special

instructions

Bleach

symbols

IRON LABELS

DRYCLEAN

Iron-dry

or steam

Dryclean-

Normal cycle

Professional

dryclean

Hand

wash

Normal

Permanent Press/

wrinkle resistant

Gentle/

delicate

Hot

(50˚C/120˚F)

Warm

(40˚C/105˚F)

Cold/cool

(30˚C/85˚F)

Do not

wash

Do not

tumble dry

NormalDry

High Medium Low No heat/air

Line dry/

hang to dry

Any bleach

(when needed)

Only non-chlorine bleach

(when needed)

Do not bleach

No SteamDo not ironIron

Dryclean

Reduce

moisture

Short cycle No Steam

finishing

Low heat

Any solvent Any solvent except

trichloroethylene

Petroleum

Solvent only

Do not

dryclean

High Medium Low

Drip dry Dry flat In the shade

Permanent Press/

wrinkle resistant

Gentle/

delicate

Do not dry

(used with

do not wash)

Do not

wring

Memo

emo

Memo

emo

able des matières

Renseignements importants sur la sécurité

Veuillez lire le présent guide

Identification des pièces

Avant de commencer un lavage

Mode d’emploi

Options supplémentaires

Directives d’installation

Directives d'entretien

Fiche technique

Étiquettes d’entretien des tissus

Dépannage

Garantie

Manière d’éliminer les taches 5

Préparation avant un lavage 6

Niveau d’eau et température de l’eau 7

Utilisation de détergent 8

Utilisation d’un assouplissant et d’un javellisant

Fonction de chaque touche 10

FUZZY (lavage flou) 12

DELICATE (lavage délicat) 12

QUICK WASH (lavage rapide) 12

JEAN (lavage de jeans) 12

WOOL (lavage de lainages) 12

SILENT (lavage silencieux) 12

SPEEDY SOAK (trempage rapide) 13

FAVORITE (lavage préféré) 14

TUB CLEAN (nettoyage de la cuve) 15

DELAY START (mise en marche différée)

Option 17

Option de lavage 18

Autres fonctions utiles 19

Installation et mise à niveau 20

Tuyaux de raccordement 21

Raccords de la laveuse (modèle portatif) 22

Directives concernant la mise à la terre

Directives d’entretien à l’intention de l’utilisateur

Dépannage 26

Garantie 29

Fiche technique 30

Étiquettes d’entretien 31

Vous trouverez à l’intérieur de nombreux conseils utiles sur la manière de bien utiliser et entretenir votre

laveuse. Quelques mesures préventives suffiront pour vous faire gagner beaucoup de temps et

économiser de l’argent pendant toute la durée utile de votre laveuse. Vous trouverez de nombreuses

solutions à des problèmes courants dans la section Dépannage. Si vous examinez d’abord les pages dans

cette section, vous n’aurez peut-être pas besoin d’appeler pour demander les services d’un réparateur.

Renseignements importants sur la sécurité

enseignements importants sur la sécurité

Pour votre sécurité, vous devez respecter les renseignements

inclus dans le présent guide afin de réduire les risques d’incendie,

d’explosion ou de choc électrique, ou de prévenir les dommages

matériels, les blessures corporelles et la mort.

VEUILLEZ LIRE TOUTES LES CONSIGNES AVANT D’UTILISER L'APPAREIL.

AVERTISSEMENT!

• Lisez toutes les consignes avant d’utiliser la laveuse.

• Ne lavez pas d'articles qui ont déjà été en contact de

quelque façon que ce soit avec de l’essence, des

solvants pour nettoyage à sec ou d’autres substances

inflammables ou explosives, car ces produits libèrent

des vapeurs qui peuvent s’enflammer ou exploser.

• N’ajoutez pas d’essence, de solvants pour nettoyage

à sec ou d’autres substances inflammables ou

explosives à l’eau de lavage. Ces substances libèrent

des vapeurs qui peuvent s’enflammer ou exploser.

• Dans certaines conditions, du gaz hydrogène peut

être généré dans les canalisations d’eau chaude qui

ne sont pas utilisées pendant deux semaines ou plus.

LE GAZ HYDROGÈNE PEUT EXPLOSER! Si

vous n'avez pas utilisé le réseau d’alimentation en

eau chaude pendant une longue période, ouvrez tous

les robinets d’eau chaude et laissez l’eau couler

pendant plusieurs minutes avant d’utiliser la laveuse.

Cela libèrera le gaz hydrogène accumulé. Puisque le

gaz est inflammable, ne fumez pas et n’utilisez pas

de flamme nue pendant ce processus.

• Ne laissez pas les enfants jouer sur la laveuse ou à

l'intérieur de celle-ci. Vous devez surveiller les

enfants de près lorsque vous utilisez la laveuse en

leur présence.

• Lorsque la laveuse doit être apportée aux fins de

réparation ou d'élimination, enlevez le couvercle

pour éviter que des enfants se cachent à l'intérieur.

• N’essayez pas de prendre un article dans la laveuse

lorsque le panier de lavage tourne ou que l'agitateur

fonctionne.

• N’installez ou n’entreposez pas la laveuse dans un

endroit où elle sera exposée aux intempéries.

• Ne modifiez pas les commandes.

• Ne réparez ou ne remplacez pas toute pièce de la

laveuse ou ne tentez pas de la réparer à moins que

cela ne soit expressément recommandé dans le

présent guide d’utilisation ou dans des consignes de

réparation déjà publiées et que vous soyez qualifié

pour le faire.

• Consultez les directives d’installation pour connaître

les exigences en matière de mise à la terre.

DIRECTIVES DE MISE À LA TERRE

L’appareil doit être mis à la terre. En cas de mauvais fonctionnement ou de panne, la mise à la terre réduira

le risque de choc électrique en fournissant une voie de moindre résistance au courant électrique. L’appareil

est muni d’un cordon d’alimentation ayant un conducteur de mise à la terre et d’une fiche de mise à la

terre. La fiche doit être branchée sur une prise de courant appropriée qui est installée et mise à la terre

conformément à tous les règlements et codes locaux.

N’utilisez pas un adaptateur ou n’endommagez pas la fiche de mise à la terre.

Si vous ne disposez pas d’une prise de courant appropriée, consultez un électricien.

CONSIGNES DE SÉCURITÉ IMPORTANTES

AVERTISSEMENT

: Pour réduire les risques d’incendie, de choc électrique ou de blessures

corporelles lorsque vous utilisez la laveuse, veuillez respecter les mesures de sécurité de base, dont

les suivantes :

CONSERVEZ CES CONSIGNES

AVERTISSEMENT:

Une mauvaise connexion du conducteur de mise à la terre peut provoquer

un risque de choc électrique. En cas de doute quant à la mise à la terre adéquate de l’appareil,

informez-vous auprès d’un électricien ou d’un réparateur qualifié. Ne modifiez pas la fiche fournie avec

l’appareil. Si vous ne pouvez pas l’insérer dans la prise de courant, demandez à un électricien qualifié

d’installer une prise adéquate.

dentification des pièces

Accessoires

Identification des pièces

Avant de commencer un lavage

anière d’éliminer les taches

Manière d’éliminer les taches

Prétraitement de la saleté et des taches

Versez une petite quantité de détergent dissous dans de l'eau sur les taches, les cols et les manchettes et

brossez pour aider à déplacer la saleté. Pour traiter les taches, le secret consiste à agir immédiatement.

Lorsqu’un accident se produit, immergez la partie tachée dans l’eau froide, puis épongez-la.

Cela empêche la tache de s’incruster. Lavez l'article le plus rapidement possible par la suite.

• Traitez les taches LE PLUS RAPIDEMENT POSSIBLE. Plus vous attendez avant de les traiter, plus

elles sont difficiles à éliminer.

• Tenez toujours compte du type de tissu que vous traitez afin de ne pas utiliser une eau trop chaude ou

un traitement qui modifiera la couleur du tissu.

Cela vaut la peine de prélaver d’abord les produits et les solvants sur la partie la moins en évidence

du vêtement.

• Placez le vêtement traité sur un linge absorbant, comme une vieille serviette. Travaillez à partir de

l’envers du vêtement, car cela peut éliminer la tache au lieu de la faire pénétrer dans le tissu.

• Utilisez de l’eau froide ou de l’eau tiède sur les taches dont vous ne connaissez pas l’origine puisque

l’eau chaude peut fixer certaines taches.

• Certaines taches sont difficiles à voir lorsque le tissu est mouillé. Faites sécher à l'air le vêtement

taché pour vous assurer que la tache a été éliminée, car la chaleur d’une sécheuse peut fixer la tache.

• Faites attention lorsque vous utilisez des produits pour éliminer les taches, car ceux-ci sont souvent

inflammables et très toxiques.

Ne les utilisez pas dans la laveuse, car ils peuvent endommager la peinture ou les composants en

plastique.

• Certains produits de prétraitement en aérosol ou liquides peuvent endommager le panneau de

commande de votre laveuse.

Désinfectants pour couches

• Les désinfectants pour couches sont très corrosifs pour les surfaces en métal. NE faites PAS

tremper les couches dans du désinfectant dans la laveuse et ne renversez pas le contenu du seau à

couches dans la laveuse.

Rincez et essorez complètement les couches avant de les mettre dans la laveuse.

Couches

• Avant de laver des couches dans la laveuse, enlevez tout excédent de crème pour bébés, comme de

la vaseline, et lavez-les à la main afin d’éviter que la crème ne se retrouve sur d’autres articles dans

la laveuse.

Avant de commencer un lavage

Les articles comme les duvets et les lainages sont légers et larges, et ils

flottent facilement. Vous pouvez utiliser un sac à lessive en nylon

spécialement conçu pour laver les articles légers...

Si les articles flottent pendant le cycle de

lavage, cela peut les endommager.

Utilisez du détergent dissous afin d’éviter

la formation d'amas de détergent.

réparation avant un lavage

• Vérifiez si toutes les poches sont vides. Les objets comme les clous, les pinces à cheveux, les

allumettes, les stylos, les sous et les clés peuvent endommager la laveuse et les vêtements.

• Raccommodez les vêtements déchirés ou les boutons décousus. Les déchirures ou les trous peuvent

s’agrandir pendant le lavage.

• Enlevez les ceintures, les armatures, etc. pour éviter d’endommager la laveuse ou les vêtements.

• Prétraitez la saleté et les taches.

• Assurez-vous que les vêtements sont lavables à l’eau.

• Vérifiez le mode d’entretien de lavage sur l’étiquette d’entretien. (Reportez-vous à la page 30.)

Pour obtenir les meilleurs résultats possible, il faut laver les différents tissus de différentes façons.

• NIVEAU DE SALETÉ (haut, normal, bas)

Triez les vêtements en fonction du type et du degré de saleté.

• COULEUR (blancs, couleurs pâles, couleurs foncées)

Séparez les tissus blancs des tissus de couleur.

• CHARPIE

(tissus produisant de la charpie ou amassant la charpie)

Séparez les tissus qui produisent de la charpie de ceux qui l’amassent.

• Tissus produisant de la charpie Tissu éponge, chenille, serviettes, couches

• Tissus amassant la charpie Tissus synthétiques, velours côtelé, tissus infroissables, chaussettes

Tri

Vérification avant de remplir la laveuse

Recherchez l’étiquette d’entretien sur les vêtements. Celle-ci vous informe au sujet des tissus et

de la façon dont il faut les laver. (Reportez-vous à la page 30.)

Triez les vêtements en fonction du cycle, de la température de l’eau et de la vitesse d’essorage

recommandés.

Étiquettes d’entretien

Utilisez des filets en nylon pour les articles longs et fragiles. Pour

les articles longs ou dotés de longs cordons, utilisez un filet

pour éviter qu’ils ne s’emmêlent pendant le lavage.

Fermez les fermetures à glissière et attachez les

crochets et les cordons pour vous assurer que ces

articles n'accrochent pas d’autres vêtements.

*LG ne fournit pas le filet en nylon.

• Articles légers et de grande taille

• Articles longs

• Taille des brassées

Le niveau d’eau devrait être supérieur à la quantité de lessive. Ajoutez les vêtements dans la cuve de la laveuse sans

les entasser et sans dépasser la rangée supérieure d'orifices. Pour ajouter des articles après avoir mis la laveuse en

marche, appuyez sur la touche START/PAUSE (mise en marche/pause) et submergez les articles additionnels.

Fermez le couvercle et appuyez de nouveau sur la touche START/PAUSE (mise en marche/pause) pour remettre

la laveuse en marche.

Chargement

AVERTISSEMENT

ARMATURE

Risque d’incendie

Ne placez jamais d’articles imbibés d’essence ou

d’autres fluides inflammables dans la laveuse.

Aucune laveuse ne peut éliminer complètement

les taches d’huile.

Ne faites pas sécher des articles sur lesquels de

l’huile a été renversée (tous les types, incluant les

huiles de cuisson).

Cela pourrait entraîner la mort, une explosion ou

un incendie.

Avant de commencer un lavage

iveau d'eau et température de l’eau

Température de l’eau

• Vous pouvez modifier la température de l’eau en appuyant sur la touche WATER TEMP. (température de

l’eau) (reportez-vous à la page 10).

La température de l’eau influe sur l’efficacité de tous les additifs de lessive et, par conséquent, sur la

performance de lavage. Nous recommandons les températures suivantes :

• Cette laveuse détecte automatiquement la quantité de lessive, puis règle le niveau

d’eau et la quantité de détergent.

• Lorsque vous choisissez un programme de lavage, le niveau d’eau et la quantité de

détergent (à utiliser) s’afficheront sur le panneau de commande.

• Lorsque le niveau d’eau est détecté automatiquement, il peut différer selon la

quantité de lessive, même si le niveau d'eau indiqué sur le panneau de commande

est le même.

Niveau d’eau

• Si vous ne précisez pas le niveau d'eau, le niveau L (élevé) sera automatiquement sélectionné.

Remarque

* Lorsque vous lavez à l’eau froide, d'autres étapes peuvent être nécessaires :

- Ajuster la quantité de détergent et faire dissoudre le détergent dans de l’eau

tiède au préalable.

- Prétraiter les souillures et les taches.

- Faire tremper les articles très sales.

- Utiliser du javellisant approprié.

• Une température inférieure à 18 °C (65 °F ) n’activera pas les additifs de lessive, ce qui peut entraîner une

accumulation de charpie ou de résidus, un nettoyage inadéquat, etc. De plus, selon les fabricants de détergent

et les étiquettes d’entretien, une eau froide se situe entre 26,5 à 29,5 °C (80 et 85 °F).

Si la température de l’eau dans la cuve est froide au toucher, le détergent ne sera pas activé et ne

nettoiera pas efficacement.

Avant de commencer un lavage

tilisation de détergent

Quantité de détergent

• Suivez les directives sur la boîte de détergent.

• L’utilisation d’une trop petite quantité de détergent est souvent à l’origine des problèmes de performance.

• Utilisez plus de détergent si l’eau est dure, si une brassée est plus importante, si les vêtements sont

graisseux ou huileux, ou encore si la température de l’eau est moins élevée.

• La quantité de détergent varie selon le degré de saleté des vêtements. (Il faudra sans doute plus de

détergent pour des jeans et des vêtements de travail, tandis qu’il en faudra moins pour des serviettes de

bain.)

• Pour les détergents liquides ou concentrés, suivez les recommandations du fabricant de détergent.

• Nous recommandons du détergent en poudre pour le compartiment à détergent.

• Afin de prévenir les accumulations, vous ne devez pas utiliser de poudre de savon dans la laveuse.

• Lorsque vous lavez des lainages, n'oubliez pas d'utiliser un détergent approprié.

Si vous utilisez une quantité excessive de détergent, le rinçage ne sera pas aussi efficace.

De plus, cela pourrait polluer l’environnement. Il est donc important de bien mesurer le détergent

Attention

Choix du bon détergent

Ajout du détergent

• Pour assurer de meilleurs résultats de lavage, certains détergents DOIVENT être complètement

dissous avant de les ajouter dans la laveuse.

Vérifiez les directives indiquées sur la boîte de détergent.

• Si vous ajoutez du détergent en poudre directement dans la cuve de lavage, il est essentiel que la

quantité de détergent requise soit complètement dissoute dans l'eau chaude avant de l’ajouter à l’eau

tiède ou chaude dans la laveuse.

Lorsque vous lavez à l’eau froide, vous pouvez améliorer la performance du détergent en le faisant

dissoudre dans de l’eau tiède.

• Retirez le compartiment à détergent et

versez-y la quantité appropriée de détergent.

Remarque

Pour vérifier si vous utilisez la bonne quantité de détergent, soulevez le couvercle de la laveuse vers le

milieu du cycle de lavage. Il devrait y avoir une mince couche de mousse sur la surface de l’eau. Une

grande quantité de mousse peut sembler une bonne chose, mais cela n’améliore pas la lavabilité. S’il n’y a

aucune mousse, c’est que vous n’avez pas utilisé assez de détergent; la saleté et la charpie peuvent se

redéposer sur les vêtements ou la laveuse.

Dónde

deposita el

detergente

Dispensador de detergente en polvo.

Endroit où

verser le

détergent

Compartiment à détergent en poudre

( )

Avant de commencer un lavage

tilisation d'un assouplissant et d’un javellisant

Type d'assouplissant disponible

• N’utilisez pas d’assouplissant concentré. Cela peut causer des problèmes liés à la distribution automatique.

• Pour de plus amples détails, consultez le mode d’emploi de l’assouplissant.

Ajout de l’assouplissant

• N’utilisez pas d’assouplissant avec le détergent. L’assouplissant est distribué au moment du rinçage final.

• Si vous utilisez un assouplissant concentré, diluez-en 30 ml (1 oz) dans 30 ml (1 oz) d’eau fraîche.

• Lorsque vous remplissez le distributeur, évitez les éclaboussures et les débordements, car cela pourrait

tacher les vêtements.

• Ne versez jamais d’assouplissant directement sur les vêtements. Cela pourrait les tacher.

• Si des vêtements sont tachés, mouillez-les et frottez-les avec du détergent à vaisselle (ou un pain de savon

doux), puis lavez-les de nouveau.

• Versez 60 ml (2 oz) d’assouplissant dans le distributeur

lorsque vous mettez la laveuse en marche.

L’assouplissant sera distribué au moment approprié pendant

le rinçage final. Voyez la rubrique « Attention » ci-dessous

concernant l'utilisation d'un assouplissant concentré dans le

distributeur.

Ajout du javellisant

• Séparez les articles qui doivent être javellisés.

• Mesurez le javellisant liquide en suivant soigneusement les directives

indiquées sur la bouteille.

• Avant de commencer le lavage, versez la quantité mesurée de

javellisant directement dans le distributeur de javellisant.

• Évitez les éclaboussures et les débordements. Si vous préférez utiliser

du javellisant en poudre, ajoutez-le dans le compartiment à détergent

avec le détergent.

• L’orifice d’entrée du javellisant dilue le javellisant liquide avant que

celui-ci n'atteigne la lessive.

Utilisation d'un javellisant

Utilisation d’un assouplissant

Lisez les étiquettes d’entretien pour vérifier s’il y a des directives spéciales.

Attention

• Ne versez jamais de javellisant liquide non dilué directement sur les vêtements ou dans la cuve de lavage.

Cela peut endommager la lessive.

• Ne mélangez pas de javellisant au chlore avec de l’ammoniaque ou des acides, comme du vinaigre ou un

décapant pour la rouille.

Ce mélange peut générer un gaz toxique qui peut être fatal.

• Ne versez pas de javellisant en poudre dans l’orifice d’entrée du javellisant.

Le javellisant en poudre doit être dissous dans de l’eau et verser dans l’orifice d’entrée du javellisant.

• Pour de plus amples détails, consultez le mode d’emploi du produit.

Orifice d’entrée du javellisant

( )

Mode d’emploi

onction de chaque touche

Commande entièrement automatique

* Pour optimiser l’algorithme de lavage, le temps affiché pendant le lavage peut être modifié – augmenté de huit minutes

au maximum et diminué de quatre minutes au maximum.

* Si la quantité de détergent est supérieure à la quantité standard, du temps de rinçage est automatiquement ajouté pour

améliorer la performance de rinçage, et le temps restant peut être augmenté.

* Les conditions standard détectées par le capteur qui modifie l’algorithme sont réglées en fonction des conditions

standard normales. Cela peut différer des habitudes de lavage d’un utilisateur en particulier. Cela n’a donc aucune

importance que l’utilisateur l’utilise en fonction de ses habitudes de lavage.

TOUCHE DELAY START

(MISE EN MARCHE DIFFÉRÉE)

• Cette fonction permet de régler une heure

différée de la fin d’un programme de lavage.

• Le temps augmente lorsque vous appuyez sur

la touche.

• Les réglages suivants s’affichent lorsque vous

appuyez sur la touche 3 4 5 ...11

12 14 16 ...46 48 3 HOUR

(heures).

• Pour annuler l’heure différée, appuyez sur la

touche AUTO OFF (mise sous tension/hors

tension).

(reportez-vous à la page 16)

• Utilisez cette touche pour régler le NIVEAU D’EAU selon les

besoins. La quantité appropriée de détergent est indiquée à côté de

l’indication du niveau d’eau sur le diagramme WATER-

DETERGENT (eau/détergent).

• Le NIVEAU D’EAU est automatiquement sélectionné pour le

programme FUZZY (lavage flou).

Les réglages suivants s'affichent lorsque vous appuyez sur la touche

LARGE (élevé)

LARGE (élevé) . EX-LARGE (très élevé)

EX-LARGE (très élevé) SMALL (peu élevé) SMALL

(peu élevé) • MEDIUM (moyen)

MEDIUM (moyen)

MEDIUM (moyen) • LARGE (élevé) LARGE (élevé)

INDICATEUR DES CONDITIONS DE LAVAGE

• L’indicateur fonctionne pendant le programme FUZZY (lavage flou) seulement.

• Les conditions étant détectées par un capteur, le voyant DEL passe du vert, à l’orange et au rouge à tour de

rôle. Par la suite, le voyant DEL indique une couleur précise d'après les conditions détectées, comme ce qui

suit :

S’il est déterminé que les conditions de lavage (quantité de détergent, température de l’eau, qualité de l'eau,

etc.) sont supérieures aux conditions standard, l’algorithme est optimisé pour ménager de l’énergie en

diminuant le temps/la puissance de lavage, et le voyant DEL devient automatiquement rouge.

S’il est déterminé que les conditions de lavage sont inférieures aux conditions standard, l'algorithme est

optimisé en augmentant le temps/la puissance de lavage, et le voyant DEL devient automatiquement orange.

S’il est déterminé que les conditions de lavage sont égales aux conditions standard, l’algorithme ne change

pas, et le voyant DEL devient vert.

• On l’utilise pour choisir la température

de l’eau. En appuyant sur la touche,

vous pouvez choisir WARM (tiède)

(HOT&COLD) (chaude et froide)

HOT (chaude) COLD (froide)

WARM (tiède) (HOT&COLD)

(chaude et froide) respectivement.

TOUCHE WATER TEMP.

(TEMPÉRATURE DE L’EAU)

TOUCHE OPTION

TOUCHE WATER LEVEL (NIVEAU D’EAU)

(INDICATION DE LA QUANTITÉ DE DÉTERGENT)

• Vous pouvez choisir

manuellement l’OPTION

appropriée, selon le type de

lessive, le séchage à l’air, le

degré de saleté ou les

habitudes de lavage.

• En appuyant sur la touche,

l’OPTION est changée.

(reportez-vous à la page 17)

On utilise le programme Fuzzy (lavage flou) pour les lavages

quotidiens.

Appuyez sur la touche AUTO OFF (mise sous tension/hors

tension) pour mettre la laveuse sous tension.

Ajoutez les vêtements.

Appuyez sur la touche START/PAUSE (mise en marche/pause).

Les voyants du niveau d’eau clignoteront vers le haut et vers le bas

pendant que la laveuse détermine le niveau d’eau optimal pour la

brassée.

Ajoutez le détergent, le javellisant et l’assouplissant dans les

distributeurs appropriés.

Fermez le couvercle.

Remarque

Mode d’emploi

Les autres programmes sont sélectionnés de la façon suivante :

● Appuyez sur la touche AUTO OFF (mise sous tension/hors tension) pour mettre la laveuse sous tension.

● Ajoutez les vêtements.

● Ajoutez le détergent, le javellisant et l’assouplissant dans les distributeurs appropriés.

● Choisissez la température de l’eau, le niveau d’eau, le programme et les options de lavage, tel qu’il est décrit ci-dessous.

● Fermez le couvercle et appuyez sur la touche START/PAUSE (mise en marche/pause).

Commande manuelle

* Le capteur de la quantité de détergent est conçu pour détecter en fonction d'une poudre de détergent synthétique. Si

vous utilisez du détergent liquide ou naturel ou trop de javellisant, cela diminuera la capacité de détection du capteur.

* Puisque la capacité de détection du capteur peut être diminuée si vous l'utilisez pendant une longue période, utilisez

périodiquement le programme TUB CLEAN (nettoyage de la cuve) pour nettoyer la cuve. (reportez-vous à la page 15)

* Même si vous modifiez le niveau d’eau ou la température de l’eau pendant un programme FUZZY (lavage flou), le

capteur fonctionnera toujours. L’algorithme du capteur peut varier selon les modèles.

* Le panneau de commande peut varier selon les différents modèles.

TEMPS RESTANT, MISE EN MARCHE DIFFÉRÉE, INDICATEUR D’ERREUR

• Temps restant – Le temps restant s’affiche pendant un lavage.

• INDICATEUR DE MISE EN MARCHE DIFFÉRÉE –

Lorsque vous choisissez la fonction DELAY START (mise en

marche différée), l’indicateur affiche l’heure de la fin du lavage.

(RES.=MISE EN MARCHE DIFFÉRÉE)

• Indicateur d’erreur – Lorsqu’une erreur se produit, un message

d’erreur apparaît pour indiquer l’anomalie. Par exemple,

l’indicateur peut indiquer que le couvercle est ouvert.

FONCTION CHILD LOCK

(VERROUILLAGE DE SÉCURITÉ)

• Utilisez cette fonction pour verrouiller ou

déverrouiller les touches de commande et

éviter que des enfants ne modifient les

réglages.

Pour verrouiller les commandes, appuyez

simultanément sur les touches PROCESS

(processus) et PROGRAM (programme).

Pour déverrouiller les commandes, appuyez de

nouveau sur ces touches pendant le processus

de lavage. (reportez-vous à la page 19)

TOUCHE START/PAUSE

(MISE EN MARCHE/PAUSE)

• Utilisez cette touche pour

mettre en marche ou arrêter

temporairement la laveuse.

• Appuyez de nouveau sur la

touche pour remettre la

laveuse en marche ou

l’arrêter temporairement.

TOUCHE PROCESS

(PROCESSUS)

• Utilisez cette touche

pour choisir les

fonctions SPEEDY

SOAK (trempage

rapide), Rinse

(rinçage) ou Spin

(essorage).

TOUCHE AUTO OFF

(MISE SOUS

TENSION/HORS TENSION)

• Utilisez cette touche pour

mettre la laveuse sous tension

ou hors tension.

• Appuyez de nouveau sur la

touche pour remettre la laveuse

sous tension ou hors tension.

• La laveuse se mettra

automatiquement hors tension

environ 10 secondes après la

fin d’un lavage.

TOUCHE PROGRAM

(PROGRAMME)

• Utilisez cette touche pour sélectionner un programme de lavage.

• Cette touche vous permet de sélectionner quatre programmes

différents pour différents types de lessive et degrés de saleté.

• Les sélections de programme s’allument dans l’ordre suivant :

FUZZY (lavage flou) DELICATE (articles délicats)

QUICK WASH (lavage rapide) JEAN (jeans) WOOL

(lainage) SILENT (lavage silencieux) FAVORITE

(lavage préféré) TUB CLEAN (nettoyage de la cuve)

FUZZY (lavage flou), etc. Sélectionnez le programme souhaité

en appuyant sur la touche.

Mode d’emploi

rogrammes de lavage

Appuyez sur la touche AUTO OFF (mise sous tension/

hors tension) pour mettre la laveuse sous tension.

Appuyez sur la touche PROGRAM (programme) pour sélectionner

le programme de lavage.

Utilisez ce programme pour laver les vêtements épais et lourds ou les vêtements qui sont

excessivement sales comme les vêtements de travail ou les jeans.

Utilisez ce programme pour laver les vêtements délicats (lingerie, lainages, etc.) qui peuvent être

facilement endommagés.

• Avant de laver des lainages, vérifiez le mode d’entretien sur l’étiquette d’entretien. (Les lainages lavables à la

machine ont été spécialement modifiés pour prévenir le feutrage lorsqu’on les lave à la machine. Comme la plupart

des articles tricotés à la main ne sont pas faits en laine lavable à la machine, il est recommandé de les laver à la main.)

• Lorsque vous lavez des lainages, utilisez un détergent doux recommandé pour le lavage des lainages.

• Les lainages lavés à la main peuvent être essorés dans la laveuse pour réduire le temps de séchage.

• Pour faire sécher les lainages, déposez-les à plat sur une serviette et redonnez-leur leur forme. Faites sécher les

lainages à l'abri de la lumière directe du soleil.

(La chaleur et le culbutage d’une sécheuse peuvent causer le rétrécissement ou le feutrage des lainages.)

Certains articles en lainage et en peau de mouton peuvent bloquer la pompe pendant le lavage.

• Assurez-vous que l’article au complet, et non pas seulement le matériau de renfort, peut être lavé à la machine.

JEAN (lavage de jeans)

WOOL (lavage de lainages)

Vous pouvez choisir le lavage rapide pour laver les vêtements légèrement sales pendant une brève période.

QUICK WASH (lavage rapide)

Utilisez ce programme pour faire un lavage en silence le soir.

SILENT (lavage silencieux)

Utilisez ce programme pour laver la lingerie fine qui peut facilement être endommagée.

DELICATE (lavage délicat)

Utilisez ce programme pour laver les vêtements ordinaires, sauf les lainages et la lingerie.

FUZZY (lavage flou)

• Lorsque vous appuyez sur la touche START/PAUSE (mise en

marche/pause), le voyant clignote.

Ajoutez la lessive et appuyez sur la touche START/PAUSE (mise en marche/pause).

• La quantité requise de détergent est indiquée à côté du niveau d'eau sous

l’inscription WATER-DETERGENT (eau/détergent).

(Étape facultative) Si vous le souhaitez, vous pouvez ajouter du javellisant et de

l’assouplissant mesurés dans chaque distributeur. (Reportez-vous à la page 9.)

Ajoutez le détergent.

• Lorsque le couvercle est ouvert, la machine ne fonctionnera pas, et un

signal d’avertissement vous rappellera de fermer le couvercle.

• La laveuse se remplira d’eau pendant deux minutes après le début du

lavage pour compenser l’eau absorbée par la lessive.

Fermez le couvercle.

Attention

Mode d’emploi

PEEDY SOAK (trempage rapide)

Utilisez ce mode pour laver les vêtements ordinaires ou épais qui sont excessivement sales.

Vous pouvez utiliser le mode SPEEDY SOAK (trempage rapide) avec le programme

FUZZY (lavage flou) ou le programme JEAN (jeans).

Appuyez sur la touche AUTO OFF (mise sous tension/hors tension) pour

mettre la laveuse sous tension.

Appuyez sur la touche PROGRAM (programme) pour sélectionner le

programme de lavage.

Le mode SPEEDY SOAK (trempage rapide) ne fonctionnera

pas avec les programmes WOOL (lainages) et TUB CLEAN

(nettoyage de la cuve), DELICATE (délicat), QUICK WASH

(lavage rapide).

Ajoutez le détergent.

• La quantité appropriée de détergent est indiquée à côté de

l’indication du niveau d’eau sur le diagramme WATER-

DETERGENT (eau/détergent).

• Le niveau d’eau et la quantité de détergent à utiliser

seront indiqués, et la laveuse se remplira d’eau.

• La laveuse se remplira d’eau pendant deux minutes après le

début du lavage pour compenser l’eau absorbée par la

lessive.

Ajoutez la lessive et appuyez sur la touche START/PAUSE (mise en marche/pause)

Fermez le couvercle.

• Lorsque le programme de lavage prend fin, un signal sonore

se fait entendre pendant 10 secondes avant que la laveuse ne

soit automatiquement mise hors tension.

Fin

Continuez d’appuyer sur la touche PROCESS (processus) jusqu’à

ce que le voyant SPEEDY SOAK (trempage rapide) s'allume, puis

jusqu’à ce que les voyants Wash (lavage), Rinse (rinçage) et Spin

(essorage) s’allument simultanément.

Le voyant SPEEDY SOAK (trempage rapide) demeure allumé

jusqu’à ce que le processus de lavage soit terminé.

Mode d’emploi

AVORITE (lavage préféré)

En appuyant sur la touche FAVORITE (préféré), vous pouvez sauvegarder vos conditions

de lavage préférées dans la mémoire du programme normal, puis les rappeler plus tard.

Appuyez sur la touche AUTO OFF (mise sous tension/hors tension) pour

mettre la laveuse sous tension.

Choisissez le programme FAVORITE (préféré).

Sélectionnez vos conditions de lavage préférées.

Appuyez sur la touche START/PAUSE (mise en marche/pause) pour sauvegarder et

lancer votre programme de lavage préféré.

La laveuse se met automatique hors tension après le lavage.

Remarque

Pour rappeler votre programme de lavage préféré :

1. Appuyez sur la touche AUTO OFF (mise sous tension/hors tension).

2. Sélectionnez votre programme préféré en appuyant sur la touche PROGRAM (programme).

3. Appuyez sur la touche START/PAUSE (mise en marche/pause) pour lancer le programme de

lavage.

• Appuyez sur la touche WATER TEMP. pour sélectionner la température

de l’eau.

• Appuyez sur la touche WATER LEVEL pour sélectionner le niveau d’eau.

• Appuyez sur la touche OPTION pour sélectionner une option. [Extra Rinse

(rinçage supplémentaire), Gentle Spin (essorage en douceur)].

• Appuyez sur la touche PROCESS (processus) pour sélectionner le

processus [WASH (lavage), RINSE (rinçage), SPIN (essorage)] que vous

souhaitez sauvegarder.

Mode d’emploi

UB CLEAN (nettoyage de la cuve)

Si de l’écume s'accumule dans la laveuse, cela peut tacher les vêtements ou causer des

odeurs désagréables dans la laveuse.

Le degré de saleté de la lessive, la qualité de l’eau utilisée et l’assouplissant qui entre en

contact avec le détergent peuvent causer une accumulation d’écume. Dans ces cas, utilisez

ce programme pour nettoyer l’intérieur et l’extérieur de la cuve.

• N’utilisez pas le compartiment à détergent.

• N’ajoutez aucune lessive à l'intérieur de la cuve.

• Le niveau d’eau très élevé est réglé automatiquement.

• Le temps restant s’affiche.

Appuyez sur la touche AUTO OFF (mise sous tension/hors tension) pour

mettre la laveuse sous tension.

Appuyez sur la touche PROGRAM (programme) pour sélectionner le

programme TUB CLEAN (nettoyage de la cuve).

Lorsque cela fait 10 minutes que la laveuse se remplit d’eau, ajoutez le

javellisant oxygéné (environ 300 ml).

Appuyez sur la touche START/PAUSE (mise en marche/pause).

• Lorsque le couvercle est ouvert, la machine ne

fonctionnera pas, et un signal d’avertissement vous

rappellera de fermer le couvercle.

Fermez le couvercle.

Remarque

• Avant d’utiliser ce programme, enlevez la charpie à l’intérieur du filtre à charpie.

• Lorsque vous utilisez ce programme, n’ajoutez aucune lessive à l’intérieur de la cuve.

• Ce programme dure environ trois heures.

• Une fois le programme terminé, enlevez la saleté à l’intérieur du filtre et ouvrez le couvercle pour

éliminer toute odeur irritante.

• Ne versez pas de javellisant directement dans la cuve, car cela pourrait l’endommager.

• Ne laissez pas de javellisant oxygéné dilué à l’intérieur de la cuve pendant une longue période, car

cela peut faire rouiller la cuve. L’eau javellisée diluée doit être complètement drainée.

• Utilisez ce programme une fois par mois.

• N’utilisez pas ce programme à répétition.

Options supplémentaires

ELAY START (mise en marche différée)

On utilise la fonction DELAY START (mise en marche différée) pour retarder l’heure

de la fin du lavage. Vous pouvez régler l’heure de mise en marche différée en fonction

de vos besoins. L’heure affichée est l’heure de la fin du lavage, et non pas l'heure de

mise en marche.

Appuyez sur la touche AUTO OFF (mise sous tension/hors tension) pour

mettre la laveuse sous tension.

Appuyez sur la touche PROGRAM (programme) pour sélectionner le

programme de lavage.

Ajoutez le détergent.

Ajoutez la lessive et appuyez sur la touche START/PAUSE (mise en

marche/pause).

Appuyez sur la touche DELAY START (mise en marche différée) pour

régler l’heure à laquelle le lavage différé devra être terminé.

Fermez le couvercle.

Choisissez le programme sur le panneau de commande.

Cette fonction ne fonctionne pas avec les programmes WOOL (lainages)

et DELICATE (délicat), TUB CLEAN (nettoyage de la cuve).

• Façon de régler l’heure différée.

Exemple : Il est maintenant 7 h. Si vous voulez que le lavage

soit terminé à 21 h, réglez l’heure de la manière indiquée ci-

dessous.

Lorsque vous appuyez sur la touche, l'heure différée change

[3 4 5 ... 12 14 16 ... 48 3] à répétition.

• La quantité appropriée de détergent est indiquée à côté de

l’indication du niveau d’eau sur le diagramme WATER-

DETERGENT (eau/détergent).

• Lorsque le couvercle est ouvert, la machine ne fonctionnera pas, et

un signal d’avertissement vous rappellera de fermer le couvercle.

• Lorsque vous appuyez sur la touche START/PAUSE (mise

en marche/pause), le voyant clignote.

• La laveuse se remplira d’eau pendant deux minutes après le

début du lavage pour compenser l’eau absorbée par la lessive.

Fin

• Le lavage se terminera à l’heure différée sélectionnée.

• Si le couvercle est ouvert, la machine ne fonctionnera pas, et un signal d’avertissement vous rappellera de fermer le

couvercle.

• Pour sélectionner manuellement le programme de lavage, le temps d’essorage, le niveau d’eau ou la température de l’eau

HOT/COLD (chaude/froide), appuyez sur la touche DELAY START (mise en marche différée) et sélectionnez l’option

désirée. Appuyez ensuite sur la touche START/PAUSE (mise en marche/pause).

• Si vous ne pouvez pas sortir la lessive de la laveuse immédiatement à la fin d’un lavage, il est préférable d’omettre le

programme d’essorage. (Les articles seront froissés si vous les laissez longtemps dans la laveuse après le cycle d’essorage).

Remarque

RES.=MISE EN MARCHE DIFFÉRÉE

Options supplémentaires

ption

Appuyez sur la touche AUTO OFF (mise sous tension/hors tension) pour

mettre la laveuse sous tension.

Appuyez sur la touche OPTION jusqu’à ce que le voyant AIR DRY

(séchage à l’air) s’allume.

• Mettez la laveuse sous tension.

On utilise cette option pour un séchage à l’air de la lessive et de la cuve.

AIR DRY (SÉCHAGE À L’AIR)

Appuyez sur la touche START/PAUSE (mise en marche/pause).

Cette option permet d’obtenir un rinçage supplémentaire en profondeur.

P. ex., si vous voulez un rinçage supplémentaire, vous devez ajouter de l’assouplissant manuellement

lorsqu'un signal sonore se fait en entendre au cours du rinçage final. Cela maximise la fonction de

l’assouplissant.

EXTRA RINSE (rinçage supplémentaire)

■ Sélectionnez Air Dry (séchage à l'air) 30 min Tub Dry (séchage de la cuve)

- Utilisez cette option pour éviter que de la moisissure ne se forme à l’intérieur de la cuve en raison de

l’humidité restante.

- N'ajoutez pas de lessive à l’intérieur de la cuve.

- Utilisez cette option une fois par semaine.

Mise en garde : Pour obtenir de meilleurs résultats, déposez le tuyau de vidange sur le plancher de sorte que l’eau à

l’intérieur se vide complètement.

■ Sélectionnez Air Dry (séchage à l'air) au delà d'une heure

- Utilisez cette option pour réduire le temps de séchage en minimisant l’humidité restante dans la lessive.

- En général, cela est très efficace sur les articles en tissu synthétique (entièrement en polyester).

- Distribuez la lessive uniformément dans la laveuse (moins de 2 kg).

- Pour les vêtements ordinaires, sélectionnez une heure.

- Pour les articles en tissu synthétique (entièrement en polyester), sélectionnez deux ou trois heures (option

offerte sur certains modèles)

Remarque

Fermez le couvercle.

Permet d’obtenir un essorage en douceur au lieu d’un essorage normal.

GENTLE SPIN (essorage en douceur)

Vous pouvez sélectionner une ou plusieurs OPTIONS – Extra Rinse (rinçage supplémentaire), Gentle Spin (essorage

en douceur) – pour les programmes de lavage FUZZY (lavage flou) et JEAN (jeans). Le programme de lavage est

modifié en fonction des options sélectionnées. Après avoir mis la laveuse sous tension, vous pouvez sélectionner

l’option “AIR DRY” (séchage à l'air) et modifiez la durée du séchage à l'air en appuyant sur la touche OPTION.

Options supplémentaires

ption de lavage

Lorsque vous n’avez besoin que d’un cycle de lavage, de lavage/rinçage ou de rinçage,

vous pouvez le régler manuellement.

Appuyez sur la touche AUTO OFF (mise sous tension/hors tension) pour

mettre la laveuse sous tension.

Ajoutez la lessive dans la cuve de lavage.

Appuyez sur la touche START/PAUSE (mise en marche/pause).

Appuyez sur la touche WATER LEVEL (niveau d'eau) pour contrôler le niveau

d'eau selon la quantité de lessive. Si vous ne choisissez rien, le niveau d’eau

sera réglé automatiquement à élevé. (reportez-vous à la page 10)

Ajoutez le détergent et fermez le couvercle.

• Appuyez sur la touche PROCESS (processus) jusqu’à ce que le voyant de

l’option de lavage ci-dessus soit allumé. (reportez-vous à la page 11)

• Si vous voulez uniquement drainer la laveuse, attendez que l’eau dans la

cuve soit complètement vidée et, ensuite, mettez la laveuse hors tension.

• Lorsque vous choisissez uniquement l’option Wash (lavage), Wash/Rinse (lavage/rinçage) ou Rinse

(rinçage), la laveuse ne se drainera pas une fois que le lavage est terminé.

• Si vous ne précisez pas le niveau d'eau, le niveau d’eau moyen sera automatiquement sélectionné.

• Si vous sélectionnez l'option de rinçage seulement, le processus commencera par le remplissage d’eau.

Remarque

Options Wash (lavage) , Wash+Rinse (lavage+rinçage) , Rinse (rinçage) ,

Rinse+Spin (rinçage+essorage) , Spin (essorage) seulement

Options supplémentaires

utres fonctions utiles

Appuyez sur la touche AUTO OFF (mise sous tension/hors tension).

Child Lock (verrouillage de sécurité)

• Mettez la laveuse sous tension.

• Une fois que vous avez réglé toutes les fonctions

de lavage conformément au guide d’utilisation.

• Pendant le programme de lavage, toutes les touches sont

bloquées jusqu’à la fin du programme ou jusqu’à ce que

vous désactiviez manuellement la fonction de verrouillage

de sécurité.

• En mode de verrouillage de sécurité, les lettres

et le

temps restant sont affichés en alternance.

Pour verrouiller les commandes

Appuyez sur la touche START/PAUSE (mise en marche/pause) pour commencer

un lavage.

Si vous voulez déverrouiller les commandes pendant un lavage, appuyez de nouveau et

simultanément sur les touches PROCESS (processus) et PROGRAM (programme).

Pour déverrouiller les commandes

Appuyez simultanément sur les touches PROCESS (processus) et PROGRAM

(programme).

Si vous souhaitez verrouiller toutes les touches pour éviter qu’un enfant ne change les réglages, vous

pouvez utiliser l’option de verrouillage de sécurité.

Option sourdine

Si vous voulez utiliser la laveuse sans entendre les signaux sonores, appuyez simultanément sur les

touches WATER LEVEL (niveau d’eau) et PROCESS (processus).

Pour activer les signaux sonores, appuyez de nouveau et simultanément sur les touches WATER

LEVEL (niveau d’eau) et PROCESS (processus).

Directives d’installation

nstallation et mise à niveau

Vérifiez si la laveuse est de niveau

Ouvrez le couvercle et regardez à l’intérieur

depuis le dessus de la laveuse pour vérifier si

vous voyez la même chose que sur l’illustration.

Vérifiez si la bulle de l’indicateur du niveau est

placée au centre.

Veuillez vous assurer d’enlever les boulons de transport avant d’utiliser la laveuse.

plus de 4 po

plus

de 1

plus de 1 po

Placez la laveuse dans un endroit où le dégagement sera approprié et où la surface est

plane et dure.

L’idéal est un plancher en béton. Il ne faut pas installer la

laveuse sur du tapis ou dans un endroit où elle est exposée aux

intempéries.

Nous recommandons un dégagement minimal de 1 po de

chacun des côtés et de 4 po à l’arrière.

Mise en garde

Si la laveuse est installée sur un plancher inégal, peu solide ou incliné qui cause des vibrations excessives,

cela peut entraîner une défaillance du cycle d’essorage ou le message d’erreur .

Il faut placer la laveuse sur un plancher solide et de niveau pour éviter une défaillance du cycle d’essorage.

Vue de dessus de la laveuse

Indicateur du

niveau

Indicateur du

niveau

Laveuse avec roulettes.

La laveuse étant dotée de roulettes pour faciliter son déplacement, elle pourrait se déplacer durant les

cycles d'essorage en raison d'une installation inadéquate.

Pour éviter cela, placez les butoirs pour pied, qui sont fournis comme accessoires, sous les deux pieds

avant de la laveuse, tel qu'il est illustré.

Caster

Leg Stopper

Mise en garde

Si l’alimentation est fournie à partir d’une rallonge électrique ou d'une génératrice, la rallonge

électrique ou le dispositif de fixation pour fiche et prise de courant doit être placé de façon à ce qu’il

ne soit pas exposé aux éclaboussures ou à une entrée d’humidité.

Roulette Butoir pour pied

Directives d’installation

uyaux de raccordement

Branchez le tuyau d’alimentation en eau sur le robinet.

Poussez le tuyau d’alimentation en eau vers le haut de

sorte que la rondelle d’étanchéité à l’intérieur du

tuyau adhère complètement au robinet.

Serrez le tuyau en le tournant vers la droite.

Branchez le tuyau d'alimentation en eau sur la laveuse.

Vérifiez s’il y a une rondelle d’étanchéité à l’intérieur

du tuyau.

Branchez le tuyau d’alimentation en eau sur la soupape

d’entrée d’eau de la laveuse, puis verrouillez-le en

tournant le raccord de tuyau.

Vérifiez s’il y a des fuites d'eau.

Après avoir branché le tuyau, ouvrez le robinet pour vérifier

s’il y a des fuites d'eau.

Tuyau d’alimentation en eau

Tuyau d’alimentation

en eau

Rondelle

d’étanchéité

Robinet

Insérez l’extrémité du tuyau de vidange dans la sortie de

la pompe de vidange de la laveuse et serrez le collier de

serrage.

Tuyau de vidange

• Pour éviter le siphonnement, le tuyau de vidange ne doit pas dépasser le guide-tuyau de plus de 5 cm (2 po).

• La hauteur de refoulement doit se situer entre 91 et 119 cm (36 et 47 po) du plancher.

Remarque

Insérez l’autre extrémité du tuyau de

vidange dans la conduite verticale ou le

bac à laver.

Pour éviter que le tuyau de vidange ne se

détache accidentellement, fixez-le à la

conduite verticale, au tuyau d’arrivée d'eau

ou au bac à laver à l’aide de l'attache

fournie dans l'emballage des pièces.

Soupape

d’entrée

d’eau

Tuyau de

vidange

Guide-

tuyau

91 à 119 cm

(36 à 47 po)

à l’intérieur de 5 cm (2 po)

Attache

Raccord de tuyau

Rondelle

d’étanchéité

Directives d'installation

accords de la laveuse (modè e portatif)

Utilisez le tuyau complet fourni avec la laveuse pour effectuer le raccordement à un robinet.

Assurez-vous que le sélecteur de température est réglé à froid.

Raccordements à un robinet

Retirez le tuyau complet de

l'intérieur de la laveuse

Serrez le filtre à eau sur le robinet

Branchez le tuyau d'alimentation en eau sur la

soupape d'entrée d'eau froide (couleur BLEUE).

Assurez-vous que la rondelle est à l'intérieur du

tuyau complet avant de serrer.

Serrez le tuyau en vous assurant que les filetages

sont alignés correctement pour un bon serrage.

Vérifiez si le tuyau est entortillé et assurez-vous

qu'il est bien droit.

Branchez sur la soupape d'entrée

d'eau

Serrez le filtre à eau

Branchez le raccord de robinet sur l'adaptateur de

robinet en tirant la bague de verrouillage vers le

bas tout en soulevant le raccord jusqu'à ce qu'il

s'enclenche en place. Assurez-vous que le filtre

fourni est en place.

Raccordez l'alimentation en eau

Raccordez le tuyau de vidange à l'arrière de la

laveuse.

Installez le collier de serrage sur le tuyau de

vidange et serrez pour éviter toute fuite d'eau.

Raccordez le tuyau de vidange

[ Complete Hose ]

Drain hose

Water

Supply Hose

Clamp

Faucet Connector

Water Filter

Faucet

Water Filter

Locking

Collar

Faucet Connector

Raccord de robinet

Collier de

serrage

Filtre à eau

Tuyau de vidange

[Tuyau complet]

Tuyau

d'alimentation

en eau

Filtre à eau

Robinet

Bague de

verrouillage

Raccord de robinet

Directives d'installation

irectives de mise à la terre

Directives de mise à la terre avec borne de mise à la terre

Si la prise de courant alternatif n’est pas dotée d’une borne de

mise à la terre, une mise à la terre distincte est requise.

Veuillez prendre note que les configurations des prises de courant

alternatif peuvent différer d’un pays à l’autre.

Si la prise de courant dont vous disposez n’est pas dotée d’une

borne de mise à la terre ou si elle ne correspond pas à la fiche de

la laveuse, consultez un électricien qualifié.

NE modifiez PAS la fiche ou la prise de courant.

Prise de courant avec borne de

mise à la terre (peut varier)

• Pour éviter une explosion, ne branchez pas la prise de terre sur un tuyau de gaz.

• Ne branchez pas une prise de terre à des fils téléphoniques ou des paratonnerres.

Cela peut être dangereux pendant un orage électrique.

• Brancher la prise de terre sur du plastique n’a aucun effet.

Mise en garde

AVERTISSEMENT

Mise en garde

MISE EN GARDE concernant le cordon d’alimentation

Pour la plupart des appareils électroménagers, il est recommandé de les brancher sur un circuit spécialisé. Cela

veut dire qu’un circuit comportant une prise de courant simple alimente uniquement cet appareil et qu’il n’a ni

d’autres prises de courant ni d’autres circuits secondaires. Vérifiez la page des spécifications dans le présent guide

d’utilisation pour en être sûr. Évitez de surcharger les prises murales. Les prises murales surchargées, desserrées ou

endommagées, les rallonges, les cordons d’alimentation effilochés et l’isolation des câbles endommagée ou fêlée

sont dangereux. Toutes ces conditions risquent de provoquer un choc électrique ou un incendie.

Examinez périodiquement le cordon de votre appareil, et si son aspect indique qu'il est endommagé ou détérioré,

débranchez-le, arrêtez momentanément l'utilisation de l'appareil, et demandez à un technicien agréé de remplacer

le cordon par une pièce de rechange appropriée. Protégez le cordon d’alimentation de tout emploi abusif, évitant

par exemple qu’il soit tordu, entortillé ou pincé, que l’on ferme une porte ou que l’on marche sur le cordon. Faites

très attention aux fiches, aux prises murales et au point où le cordon sort de l’appareil.

Risque de choc électrique

Branchez dans une prise triphasée mise à la terre.

N’enlevez pas la broche de mise à la terre.

N’utilisez pas un adaptateur.

N’utilisez pas une rallonge électrique.

Le non-respect de ces directives peut causer la mort, un incendie ou un choc

électrique.

Directives d ’entretien

irectives d’entretien à l’intention de l’utilisateur

• Fermez les robinets pour éviter le risque d’une inondation.

• Débranchez toujours le cordon d’alimentation lorsque vous n’utilisez pas l’appareil.

Lorsque vous avez terminé un lavage :

Cuve intérieure Après un lavage, laissez le couvercle ouvert pour permettre à l’humidité de s’évaporer.

Si vous voulez nettoyer la cuve intérieure, utilisez un linge propre et doux humecté de

détergent liquide, puis rincez. N’utilisez pas de nettoyants forts ou rugueux.

Tuyaux

d’alimentation Les tuyaux devraient être remplacés tous les cinq ans.

Extérieur Essuyez immédiatement les liquides renversés. Essuyez à l’aide d’un chiffon humide.

Essayez de ne pas frapper la surface avec des objets tranchants

Longues Assurez-vous de fermer l’alimentation en eau au niveau des robinets.

vacances Videz toute l’eau dans les tuyaux si la température est inférieure au point de congélation.

Les produits suivants peuvent endommager la laveuse.

• Les javellisants concentrés et les désinfectants pour couches endommageront le travail de peinture et les

éléments de la laveuse.

• Les solvants pour hydrocarbures, comme l’essence, les diluants pour peintures, les diluants à peinture-laque,

etc., peuvent dissoudre le plastique et faire cloquer la peinture. Faites attention lorsque vous lavez des

vêtements teints à l’aide de ces solvants, car ceux-ci sont inflammables. NE les mettez PAS dans la laveuse ou

la sécheuse.

• Certains produits de prétraitement par pulvérisation ou liquides peuvent endommager le panneau de

commande de la laveuse.

• L’utilisation de colorants dans la laveuse peut tacher les éléments en plastique. Le colorant n’endommagera

pas la laveuse, mais nous vous suggérons de bien nettoyer la laveuse par la suite. Nous ne recommandons pas

l’utilisation de produits décapants dans la laveuse.

• N’utilisez pas le couvercle de la laveuse comme surface de travail.

• Nettoyez la laveuse régulièrement.

• Les lavages à l'eau froide causent des accumulations.

Nous recommandons de laver à l’eau tiède ou à l'eau chaude à des intervalles réguliers, par exemple, environ tous les

cinquièmes lavages.

• Les assouplissants plus liquides laissent moins de résidus sur le distributeur et ont moins tendance à s’accumuler.

L’écume est l’accumulation cireuse qui peut se produire à l’intérieur de n’importe quelle laveuse lorsque

l'assouplissant entre en contact avec le détergent.

Cette accumulation n’est pas causée par une défaillance de la laveuse. Si de l’écume s'accumule dans la

laveuse, cela peut tacher les vêtements ou causer des odeurs désagréables dans la laveuse.

Si vous utilisez de l’assouplissant ou que vous lavez régulièrement à l’eau froide, il est important de

nettoyer occasionnellement l’intérieur de la laveuse, comme suit :

1. Remplissez la laveuse d’eau chaude. Ajoutez du javellisant au chlore ou un produit équivalent

comme produit nettoyant. Mesurez la quantité de nettoyant conformément aux directives inscrites sur

le contenant.

2. Sélectionnez le cycle de lavage et faites fonctionner la laveuse. Répétez à deux ou trois reprises.

3. Arrêtez la laveuse et ouvrez le couvercle. Laissez tremper pendant toute la nuit.

4. Après le trempage, videz la laveuse et effectuez un lavage régulier.

Nous ne vous recommandons pas de laver des vêtements pendant cette procédure.

Remarque

Si vous souhaitez utiliser un assouplissant, voici ce que nous vous recommandons :

Façon de nettoyer l’intérieur de la laveuse

Directives d ’entretien

irectives d’entretien à l’intention de l’utilisateur

Vérifiez s’il y a des fuites d'eau après le remontage. (Le joint d’étanchéité se trouve dans le capuchon.)

Pour nettoyer le corps de pompe

Mise en garde

Pour nettoyer le filtre dans la soupape d’entrée d'eau

Fermez le robinet avant de mettre la

laveuse hors tension. Sélectionnez l’eau

chaude et l’eau froide, puis appuyez sur la

touche START/PAUSE (mise en

marche/pause) pour enlever complètement

l’eau qui reste dans le tuyau d’alimentation.

Si l’alimentation en eau est impure, vérifiez les substances comme les roches ou le sable dans le filtre. Si le filtre

est engorgé de saleté, l’eau ne peut s’écouler dans la laveuse. Nettoyez le filtre régulièrement. (La figure du

cordon d’alimentation et du robinet peut varier d’un pays à l’autre.)

Après avoir débranché le tuyau

d’alimentation, retirez le filtre

de la soupape d’entrée d’eau

manuellement ou à l'aide

d’outils. Enlevez ensuite la

saleté à l’aide d’une brosse, etc.

Mettez la laveuse hors

tension et débranchez le

cordon d’alimentation.

Après avoir nettoyé le filtre,

replacez-le dans la soupape

d’entrée d’eau.

1 2

3 4

Avant de nettoyer le filtre, il faut vider l’eau qui reste dans le tuyau d'alimentation en eau.

Mise en garde

Pour nettoyer le filtre à charpie

Tournez le filet à l’envers

pour enlever la saleté, et

rincez-le avec de l’eau.

Retirez le filtre à charpie de

la cuve, dans le sens indiqué

ci-dessous.

Remettez le filtre à sa

place. Poussez le bord du

filtre jusqu’à ce que vous

entendiez un claquement.

1 2 3

Remarque

• Si le filtre à charpie est usé ou endommagé, communiquez avec un centre de réparation LG pour en obtenir un neuf.

• La quantité de charpie amassée est fonction de la grosseur et du type de la brassée.

Nettoyez le filtre à charpie aussi souvent que nécessaire.

Capuchon

Filtre

Nervure de guidage

Filtre

Placez une serviette sur le

plancher, sous le capuchon

de la pompe de drainage.

L'eau qui reste dans la

pompe peut s'écouler.

Retirez les corps

étrangers et les résidus à

l’intérieur du corps de

pompe et sur le filtre.

Remettez le capuchon en place. Insérez le

filtre le long des nervures de guidage à

l’intérieur du corps de pompe. Le filtre doit

faire face aux nervures de guidage à l’intérieur

du corps de pompe. Tournez le capuchon dans

le sens des aiguilles d’une montre.

1 2 3 4

Tournez le

capuchon dans le

sens contraire des

aiguilles d’une

montre et retirez-le.

Dépannage

épannage

Recherchez le problème qui vous préoccupe parmi ceux ci-dessous, puis vérifiez la solution

proposée. La plupart du temps, vous trouverez la solution à votre problème, et vous n’aurez

pas besoin d'appeler un centre de réparation.

PROBLÈME DE LAVAGE

Causes possiblesProblème

Solution

• Séparez les tissus qui produisent de la charpie de

ceux qui la recueillent.

• Réglez un lavage plus court pour les petites brassées.

• Il est normal qu’il y ait un peu de charpie. La charpie

qui reste devrait être recueillie pendant le séchage

dans la sécheuse.

Détergent sur

les vêtements

Charpie ou

résidus sur les

vêtements

Tri incorrect

Temps de lavage

trop long

Sous-produit naturel

lorsqu’on lave

certains articles

Détergent non

dissous

Utilisation inadéquate

de l’assouplissant

Transfert de couleur

Utilisation insuffisante

de détergent

Accumulation causée par

l’interaction entre

l’assouplissant et le détergent

Épingles, boutons-pression,

crochets, boutons pointus,

boucles de ceinture,

fermetures à glissière et

objets pointus laissés dans

les poches

Dommage chimique

a. Javellisant au chlore

b. Acide sulfurique

c. Peroxyde d'hydrogène

d. Produits pour le soin de

la peau et des cheveux

Dommage non chimique

a. Âge et utilisation

normale

b. Mauvaise confection

c. Surcharge

d. Souris et insectes

e. Lumière du soleil

• Utilisez de l’eau plus chaude.

• Essayez de dissoudre le détergent dans de l’eau chaude au préalable.

• Essayez un détergent liquide.

Taches noires

sur les

vêtements

• Lorsque vous remplissez le distributeur, évitez les

éclaboussures et les débordements.

• Ne versez jamais d’assouplissant directement sur les

vêtements.

• Séparez les articles blancs ou de couleur pâle des articles

de couleur foncée.

• Lavez et faites sécher séparément les vêtements qui ne sont

pas grand teint.

• Une quantité insuffisante de détergent par rapport au degré

de saleté des vêtements peut laisser des marques noires sur

les vêtements.

• Nettoyez l’intérieur de la laveuse.

(Reportez-vous à la page 9.)

• Attachez les boutons-pression, les crochets et les

boutons, et remontez les fermetures à glissière.

• Enlevez les armatures lâches.

• Retirez les objets dans les poches.

• Tournez à l’envers les tricots (dont les fils se tirent

facilement).

• Diluez le javellisant et utilisez le distributeur.

(Reportez-vous à la page 9.)

• Faites attention aux articles tachés avec de l’acide

et aux produits pour le soin de la peau ou des

cheveux – ceux-ci peuvent décolorer, trouer ou

déchirer les tissus.

• Vérifiez soigneusement la confection au moment

de l’achat.

• Faites les réparations nécessaires avant de laver

les articles.

Détérioration

des tissus

(fils tirés, trous,

déchirures ou

usure excessive)

Dépannage

épannage

PROBLÈME DE LAVAGE

Causes possiblesProblème

Solution

• Utilisez une température de l'eau plus chaude.

• Sélectionnez la température de l’eau selon le type de saleté. Par

exemple, le sang et la boue sont plus faciles à laver dans l’eau

froide, tandis que les taches huileuses sont plus faciles à laver

dans l'eau chaude.

• Versez une petite quantité de détergent dissous dans de l’eau, du

détergent liquide ou un produit de prétraitement approprié sur les

taches, les cols et les manchettes, et brossez pour aider à déplacer

la saleté.

• Lavez les taches le plus rapidement possible.

Plus vous attendez avant de les traiter, plus elles sont difficiles à

éliminer.

• Sélectionnez la grosseur de la brassée en fonction de la quantité

de vêtements.

• Il est préférable de laver les articles blancs séparément.

Séparez les articles légèrement sales des articles très sales,

puisqu'une eau de lavage sale peut tacher les vêtements.

• Il est recommandé de laver différents articles dans une brassée.

(P. ex., une pleine brassée de draps ne se lavera pas très bien.)

• Le détergent n’est pas suffisant pour la grosseur de la brassée ou

le degré de saleté. L’eau dure nécessite plus de détergent que

l’eau douce.

La lessive n’est

pas propre

La température de

l’eau est trop froide.

La température de

l’eau est incorrecte.

Les taches ne sont pas

prétraitées.

La laveuse est

surchargée.

Tri incorrect

Quantité insuffisante

de détergent

Résultat d’une usure

normale pour les mélanges

de polyester et coton et les

tissus pelucheux

• Bien que cela ne soit pas causé par la laveuse,

vous pouvez ralentir le processus de boulochage

en retournant les vêtements à l’envers avant de les

laver.

Boulochage

Quantité insuffisante

de détergent

Eau pas assez chaude

Surcharge

Transfert de couleur

Utilisez plus de détergent (particulièrement pour les grosses

brassées).

Assurez-vous que la température de l’eau de votre chauffe-

eau se situe à 49 ˚C (120 ˚F).

Sélectionnez la grosseur de la brassée en fonction de la

quantité de vêtements.

Triez les vêtements selon les couleurs. Si l’étiquette

d’entretien précise de laver l'article séparément, il est

possible que celui-ci ne soit pas grand teint.

Vêtements

grisâtres ou

jaunis

Bruits de déglutition

après le drainage et

avant l’essorage.

La brassée n'est pas

bien équilibrée.

La laveuse n’est pas

de niveau.

Le plancher n’est pas

assez solide pour

supporter la laveuse.

Cela est normal.

Redistribuez la brassée.

Mettez la laveuse de niveau.

(Reportez-vous à la page 20.)

Placez la laveuse dans un autre endroit.

(Reportez-vous à la page 20.)

La laveuse fait

du bruit

Dépannage

épannage

Symptôme Message d’erreur

Vérification

• Le robinet est-il fermé?

• L'alimentation en eau est-elle coupée?

• Le robinet ou le tuyau d’alimentation en eau sont-ils

gelés?

• La pression d’eau est-elle faible? Le filtre de la

soupape d’entrée d’eau est-il engorgé de saleté?

• Le tuyau pour l’eau froide est-il branché sur la soupape

d’entrée de l’eau chaude?

• Les tuyaux d’alimentation en eau chaude et en eau

froide sont-ils branchés sur les bonnes soupapes

d'entrée?

Interruption du

drainage

Interruption de

l’alimentation en

eau

• Le tuyau de vidange est-il bien placé?

• Le tuyau de vidange est-il plié ou placé trop haut?

• Y a-t-il de la saleté dans la partie interne du tuyau ou

la pompe de vidange?

• Vérifiez s’il y a une panne de courant.

Interruption de

l’essorage

• La lessive est-elle bien équilibrée?

• La laveuse est-elle placée sur une surface plane?

• Le couvercle est-il fermé?

Couvercle ouvert

Défaillance du

capteur interne

Panne de courant

Débordement

• Demandez de l’aide au centre de réparation.

Composez le 888 542-2623 [LG-CANADA]

Garantie

arantie

Visitez notre site Web à www.LG.ca LG Electronics Canada, Inc.

GARANTIE LIMITÉE

S’il s’avère que, dans des conditions normales d'utilisation, le produit présente un défaut de matériau ou de fabrication

pendant la période de garantie indiquée ci-dessous, laquelle est en vigueur à compter de la date d’achat, LG Electronics,

à son choix, réparera ou remplacera le produit sans frais.

La garantie s’applique uniquement au premier acheteur du produit, pendant la période de la garantie, pourvu que ce soit

au Canada.

Période de garantie des laveuses/sécheuses LG

Composants Pièces Main-d’œuvre

Toutes les pièces 1 an 1 an (service à domicile)

Moteur, contrôleur 3 ans 1 an (service à domicile)

Cuve/tambour 5 ans 1 an (service à domicile)

Aucune autre garantie ne s’applique à ce produit. LA DURÉE DE TOUTE GARANTIE IMPLICITE, INCLUANT LA

GARANTIE IMPLICITE DE QUALITÉ MARCHANDE, SE LIMITE À LA DURÉE DE LA GARANTIE EXPRESSE

CI-INCLUSE. LG ELECTRONICS NE SERA PAS TENUE RESPONSABLE DE LA PERTE D’UTILISATION DU

PRODUIT, DES INCONVÉNIENTS, D’UNE PERTE OU DE TOUT AUTRE DOMMAGE DIRECT OU CONSÉCUTIF

DÉCOULANT DE L’UTILISATION OU DE L’INCAPACITÉ D’UTILISER CE PRODUIT, OU DE TOUTE

VIOLATION DE TOUTE GARANTIE EXPRESSE OU IMPLICITE, INCLUANT LA GARANTIE IMPLICITE DE

QUALITÉ MARCHANDE OU DE CONVENANCE À UN USAGE PARTICULIER, APPLICABLE À CE PRODUIT.

Certaines provinces ou certains territoires ne permettent pas l’exclusion ou la limitation des dommages indirects ou

consécutifs ou les limitations de la durée d’une garantie implicite. Ces limitations et exclusions peuvent donc ne pas

s'appliquer à vous. La présente garantie vous (le premier acheteur) confère des droits légaux précis, et vous avez peut-être

d’autres droits qui varient d’une province à l’autre ou d'un territoire à l’autre.

LA GARANTIE CI-DESSUS NE S’APPLIQUE PAS À CE QUI SUIT :

1. Les déplacements à votre domicile pour livrer, ramasser ou installer un produit, vous montrer comment installer un produit,

remplacer des fusibles, brancher des câbles, effectuer des travaux de plomberie ou encore corriger des réparations non autorisées.

2. Les dommages aux produits causés par un accident, des insectes nuisibles, un incendie, une inondation ou une catastrophe naturelle.

3. Les réparations requises lorsque le produit LG est utilisé par un ménage autre qu'unifamilial ou dans des conditions contraires aux

directives comprises dans le guide d’utilisation.

4. Les dommages découlant d’un accident, d’une modification, d’une mauvaise utilisation, d’un abus, ou d'une installation ou d’un

entretien inadéquats.

5. Les produits dont les numéros de série ont été modifiés ou enlevés.

Si le produit est installé à l’extérieur du rayon d'action d’un centre de réparation, les frais de transport liés à la réparation du produit ou

au remplacement d’une pièce défectueuse seront la responsabilité du propriétaire.

ASSISTANCE À LA CLIENTÈLE

Pour obtenir une couverture de garantie : Conservez votre facture pour prouver la date d’achat.

Vous devez fournir une copie de votre reçu lorsqu’une réparation est

effectuée au titre de la garantie.

Cette garantie est invalide si le numéro de série appliqué en usine a été

modifié ou retiré du produit.

Pour obtenir de l’aide concernant le produit Composez le 1 888 LG-CANADA (542-2623).

ou le service à la clientèle : Choisissez l’option appropriée et ayez à votre disposition les numéros

de modèle et de série du produit, ainsi que votre code postal.

Pour obtenir l’adresse du centre de Accédez à notre site Web à www.LG.ca (option « Service »)

réparation agréé le plus près : ou composez le 1 888 LG-CANADA (542-2623).

Choisissez l’option appropriée et ayez à votre disposition les numéros

de modèle et de série du produit, ainsi que votre code postal.

Fiche technique

iche technique

Modèle WT1485CW

Type Laveuse entièrement automatique

Capacité de la cuve 2.6 pi

Caractéristiques électriques 120 V, 60 Hz

Quantité d’eau standard

Environ 75 L (19

gal.)

(niveau d’eau très élevé)

Quantité d’eau standard utilisée

Environ 150 L (39

gal.)

(niveau d’eau très élevé)

Système de lavage Système rotatif à tambour

Pression de l’eau d’arrivée De 4 à 115 lb/po

(de 30 à 800 kPa)

Dimension extérieure 23

(L) X 23

(P) X 36

po(H)

590 (L) X 606 (P) X 928 mm (H)

Poids 41kg (90

lbs.)

Pression de l’eau d’arrivée

115 lb/po

max. (800 kPa)

4 lb/po

min. (30 kPa)

Alimentation électrique de 120 V

60 Hz sinusoïdal

61 cm (23

po)

59 cm (23

po)

Hauteur minimale des robinets

pour dégager le haut de l’appareil

115 cm (45

po)

Conduite verticale

91 à 119 cm (36 à 47 po)

113 cm (44

po)

Espace prévu pour

les pieds réglables

Étiquettes d’entretien

tiquettes d’entretien

Vous trouverez ci-dessous les symboles des étiquettes d’entretien qui concernent les vêtements que vous

laverez.

ÉTIQUETTES POUR LE LAVAGE

ÉTIQUETTES POUR LE SÉCHAGE

ÉTIQUETTES POUR LE JAVELLISANT

Programme

de lavage

Température

de l’eau

Séchage par

culbutage

Réglage de

la chaleur

Directives

spéciales

Symboles du

javellisant

ÉTIQUETTES POUR LE REPASSAGE

NETTOYAGE À SEC

Repassage à

sec ou à vapeur

Nettoyer à

sec

Ne pas

nettoyer à sec

Laver à

la main

Normal

Tissus infroissables /

résistants aux plis

Doux/

délicat

Chaude

(50˚C/120˚F)

Tiède

(40˚C/105˚F)

Froide/fraîche

(30˚C/85˚F)

Ne pas

laver

Ne pas faire sécher

par culbutage

NormalSécher

Haute Moyenne Basse Sans chaleur/air

Sécher sur corde/suspendre

pour sécher

Tout javellisant

(au besoin)

Javellisant sans chlore

seulement (au besoin)

Ne pas javelliser

Sans vapeur

Ne pas repasser

Repasser

Nettoyer à sec

Réduire

l’humidité

Cycle court Finition sans

vapeur

Chaleur

basse

Tout solvant

Tout solvant, sauf

le trichloroéthylène

Solvant pétrolier

seulement

Ne pas

nettoyer à sec

Haute Moyenne Basse

Laisser égoutter

Sécher à plat Sécher à l’ombre

Tissus infrossables /

résistants aux plis

Doux/

délicat

Ne pas faire sécher

(en combinaison avec

« ne pas laver »)

Ne pas

essorer

Mémo

émo

Mémo

émo

LAVEUSE

GUIDE D’UTILISATION

Site Web : http://www.lg.ca

Courriel : http://www.LGEservice.com/techsup.html

MODÈLE : WT1485CW

Nous vous remercions d’avoir acheté une laveuse entièrement

automatique LG.

Veuillez lire attentivement le présent guide d’utilisation. Il contient

des directives concernant l'installation, l’utilisation et l’entretien de

votre appareil, en toute sécurité.

Conservez le guide pour consultation future.

Inscrivez ci-dessus le numéro de série de votre laveuse.

P/No. : MFL30138475

LG WT1485CW 2.6 cu. ft. Top Load Portable Washer

Product's Documents

OWNER'S MANUAL

Specifications

LG Electronics WT1485CW Questions and Answers

Related Products

LG Electronics LP0525WFR Portable Air Conditioner 5,100 BTU

LG Electronics LG LP0725WSSM Portable Air Conditioner 7,300 BTU

LG Electronics GP08NU20BK Portable Super Multi Drive

Lg Electronics DP650 Portable Dvd Player - Video - Australia

LG Electronics ART52 Portable Speaker Art 52

LG Electronics ART51 Portable Speaker Art 51
